CRHA-2. Brand-/brandgasspjäll MONTERING LAGRING OCH HANTERING HÅLTAGNINGSMÅTT HAGAB INSTALLATION, DRIFT OCH SKÖTSEL

Transkript

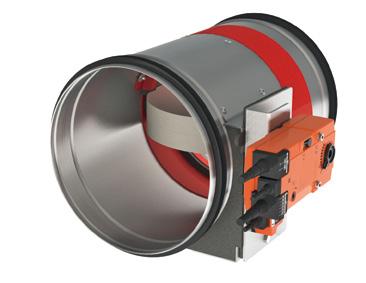

1 är tillverkat i galvaniserad stålplåt och spjällbladet är tillverkat i eldfast material. Säkerhetsställdon elimo, möjlighet till manuell styrning, integrerade lägesbrytare, motorstyrd återställning. LGRING OCH HNTERING randspjället är en säkerhetsprodukt och måste hanteras och lagras med omsorg. MONTERING Spjället ska installeras i enlighet med montageanvisning och provningsrapport xelorientering: se prestandadeklarationen. DET REKOMMENDERS: Packa upp spjället i ett torrt utrymme. Rotera inte spjället medan du flyttar det. nvänd ej spjället som byggnadsställning eller arbetsbord. Förvara inte mindre spjäll inuti stora spjäll. UNDVIK: kraftiga stötar. kontakt med vatten. deformation av chassit. HÅLTGNINGSMÅTT Hål i genombruten byggnadsdel beror av vald efterlagningsmetod. Se respektive leverantörs rekommendationer. Undvik hinder från angränsande kanaler Produkt montage: alltid med stängt spjällblad. Kontrollera att bladet kan röra sig fritt Iaktta säkerhetsavstånd till andra byggnadselement. Driftmekanismen måsta vara tillgänglig: minst 200 mm fritt runt höljet. Lufttäthetsklassen bibehålls om spjället är monterat enligt monteringsanvisningen. Rf-t brand/brandgasspjäll provas alltid under standardiserade förhållanden (etongvägg/bjälklag) enligt EN Det uppnådda resultatet gäller då för liknande byggnadskonstruktioner med en brandklass och/eller tjocklek och/eller densitet som är lika med eller större än den bärande konstruktionen som användes under provet. Spjället måste vara tillgängligt för inspektion och underhåll. Planera in minst två funktionskontroller varje år. 1

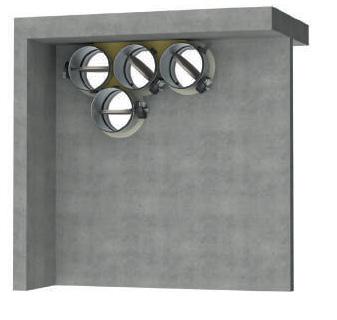

2 200 mm MONTERING MED MINST VSTÅND TILL ETT NNT RND/RNDGSSPJÄLL ELLER TILL VÄGG/TK 1 PRINCIP Enligt europeisk teststandard måste brand/brandgasspjäll monteras på ett minimiavstånd på 75 mm från angränsande vägg och 200 mm från ett annat spjäll, såvida inte lösningen har testats med kortare avstånd. brand-/brandgasspjäll har bra testresultat och kan monteras i en vertikal eller horisontell stödkonstruktion, på avstånd mindre än minimiavståndet som är standard. För cirkulära spjäll är minimiavståndet 30 mm. väggen). Den här tätningen appliceras också mellan cirkulära spjäll monterade på ett minimiavstånd från varandra (30 till 200 mm), men enbart då avståndet är mindre än 75 mm från vägg eller tak/golv. Det finns mer information om varje vägg/ tätningskombination under motsvarande rubrik i den här monteringsguiden. : Tätning som uppfyller kraven i befintliga klassifikationer (prestandadeklaration). 75 mm 75 mm 200 mm 200 mm 3. EGRÄNSNINGR mm ladaxelns position från horisontellt läge är 45º max åt vardera håll. Maximalt kan fyra stycken spjäll monteras med ett minsta avstånd från varandra och då endast parvis. Maximala antalet i rad är tre stycken spjäll. eakta begränsningar hos respektive tätningsmaterial vid flertal spjäll. Den här informationen finns på tillverkarens sida. 30mm 30mm mm mm 200mm 2. CERTIFIERD LÖSNING För cirkulära brand/brandgasspjäll löser du det så här: 30mm : Universaltätning för minimiavstånd; Vid minsta avstånd placeras en stenullsskiva 150 kg/m 3 mellan spjäll och vägg eller tak till ett djup av 0 mm (till exempel, 100 mm vägg får ett utstick av 150 mm isolering vardera sida max 45 max 45 2

3 MONTERING I ETONGVÄGG/GOLV PRODUKTEN HR TESTTS OCH GODKÄNTS I: Storlek Typ av vägg Tätning Klassificering Ø etongvägg Lättbetong 100 / EI 120 (ve i < > o) S - (500 Pa) Ø etonggolv Lättbetong 150 EI 120 (ho i < > o) S - (500 Pa) UNDERHÅLL Schemalägg minst två driftskontroller per år. Se till så att damm och andra partiklar är borttagna innan igångkörning. Följ de lokala riktlinjerna för underhåll. Mått i mm ØDn mm ØDn+ 80mm ØDn+ 80mm urbruk / / ØDn+ 80mm 100 / bruk < 200mm < 200mm < 200mm < 200mm Montage med minsta avstånd ( mm) från vägg eller annat spjäll. Gör erforderliga öppningar (nominell diameter + 80 mm) i väggen. 3

4 MONTERING I ETONGVÄGG/GOLV mm 150kg/m³ / Montera spjällen i öppningarna. Placera täckskivor av stenull (150 kg/m³) till ett djup av 0 mm (150 mm på var sida om väggen). Ytan på den här tätningen placeras mellan spjällens centrum. Täta resten av öppningen med standardmurbruk eller -gips (efterlagning med är gips endast för vägg) Om endast (ett eller) två brand/brandgasspjäll monteras med ett minsta avstånd ifrån varandra men på normalt avstånd (75 mm) från vägg eller golv/tak behövs inte isoleringen 150 kg/m³ och efterlagas då endast enligt klassificering. 4

5 MONTERING I GIPSVÄGG MED STÅLREGLR, FÖRSEGLING GIPS PRODUKTEN HR TESTTS OCH GODKÄNTS I: Storlekar Väggtyp Tätning Klassifikation Ø mm vägg Stålregel med gipsskiva (EN 520) 100mm EI 60 (ve i < > o) S - (500 Pa) Ø mm vägg vägg typ F (EN520) med metallreglar 100mm EI 120 (ve i < > o) S - (500 Pa) 1. kg/m³ 600mm 2. ØDn+ 80 mm mm ØDn+ 80 mm ØDn+80mm 2x12.5 / 1x25mm mm < 200mm kg/m³ 600mm mm 2x12.5 / 1x25mm 50 Spjällen installeras med ett minimiavstånd ( mm) från en angränsande vägg eller från ett annat spjäll. Montera reglar + 25 mm runt öppningen fyll sedan utrymmet med stenull kg/m 3. 5

6 mm 150 kg/m³ Montera spjällen i öppningarna. Placera täckskivor av stenull (150 kg/m³) till ett djup av 0 mm (150 mm på var sida om väggen).ytan på den här tätningen placeras mellan spjällens centrum. Täta resten av öppningen ( mm) med standardgips över hela väggtjockleken. Om endast (ett eller) två brand/brandgasspjäll monteras med ett minsta avstånd ifrån varandra men på normalt avstånd (75 mm) från vägg eller golv/tak behövs inte isoleringen 150 kg/m 3 och efterlagas då endast enligt klassificering. 6

7 DETEKTERING Vid samtidigt skydd mot spridning av brand och brandgas förutsätts spjällen styras av rökdetektor monterad i ventilationskanalen i spjällets närhet eller på annan lämplig plats och vara utrustade enligt vad som anges nedan. Till skydd mot spridning av enbart brand förutsätts spjällen styras av rök och/eller värmedetektor monterad i ventilationskanalen i spjällets närhet eller på annan lämplig plats. Värmedetektor skall stänga spjället vid en temperatur av högst +72 grader i kanalen. STYRNING UTVÄNDIG KONTROLL Kontrollera att spjällets chassi ej utsatts för mekanisk åverkan. Kontrollera att tätning i byggnadsdel ej utsatts för åverkan. Kontrollera infästning av ställdon vid axel och chassi. RENSNING/RENGÖRING Vid invändig rensning/rengöring av spjället skall skonsam rensningsmetod väljas, exempelvis nylonviska och/eller tryckluft. randspjäll funktionsprovas minst 1 gång per 48 timmar. Funktionsprov innebär att spjällen skall stänga och öppna med intervall som ovan. Funktionsprov skall ske automatiskt och styras av exempelvis ett styr- och övervakningssystem. ÖVERVKNING Vid intervall för funktionsprov kontrolleras spjällens stängningsfunktion automatiskt. Om något spjäll ej stänger skall felfunktion omedelbart indikeras. DRIFT- OCH UNDERHÅLLSINSTRUKTION Periodisk tillsyn 1 gång per år. INVÄNDIG KONTROLL, VI INSPEKTIONSLUCK ELLER RENSLUCK I NSLUTNDE KNL Kontrollera genom att utlösa rökdetektor att spjället stänger. Kontrollera att spjällbladet stänger och öppnar obehindrat genom att göra ställdonet spänningslöst. Om kopplingsbox KH-1 är installerad används tryckknapp SPJÄLLTEST, när knappen hålls intryckt är spänningen bruten till ställdonet. lternativt kan spänningen brytas genom att man trycker in testknappen på spjällets termiska sensor. Kontrollera infästning av tätningslist på spjällbladet. Kontroll av rengöringsbehov görs i samband med funktion kontroll av ventilationssystemet. Flodin Fernström Hagab ox 135, Taberg esök Industrivägen 5, Taberg Tfn Fax info@hagab.com Försäljningskontor Jönköping Tfn Stockholm Tfn
