Monteringsanvisning Drift & Underhåll

Transkript

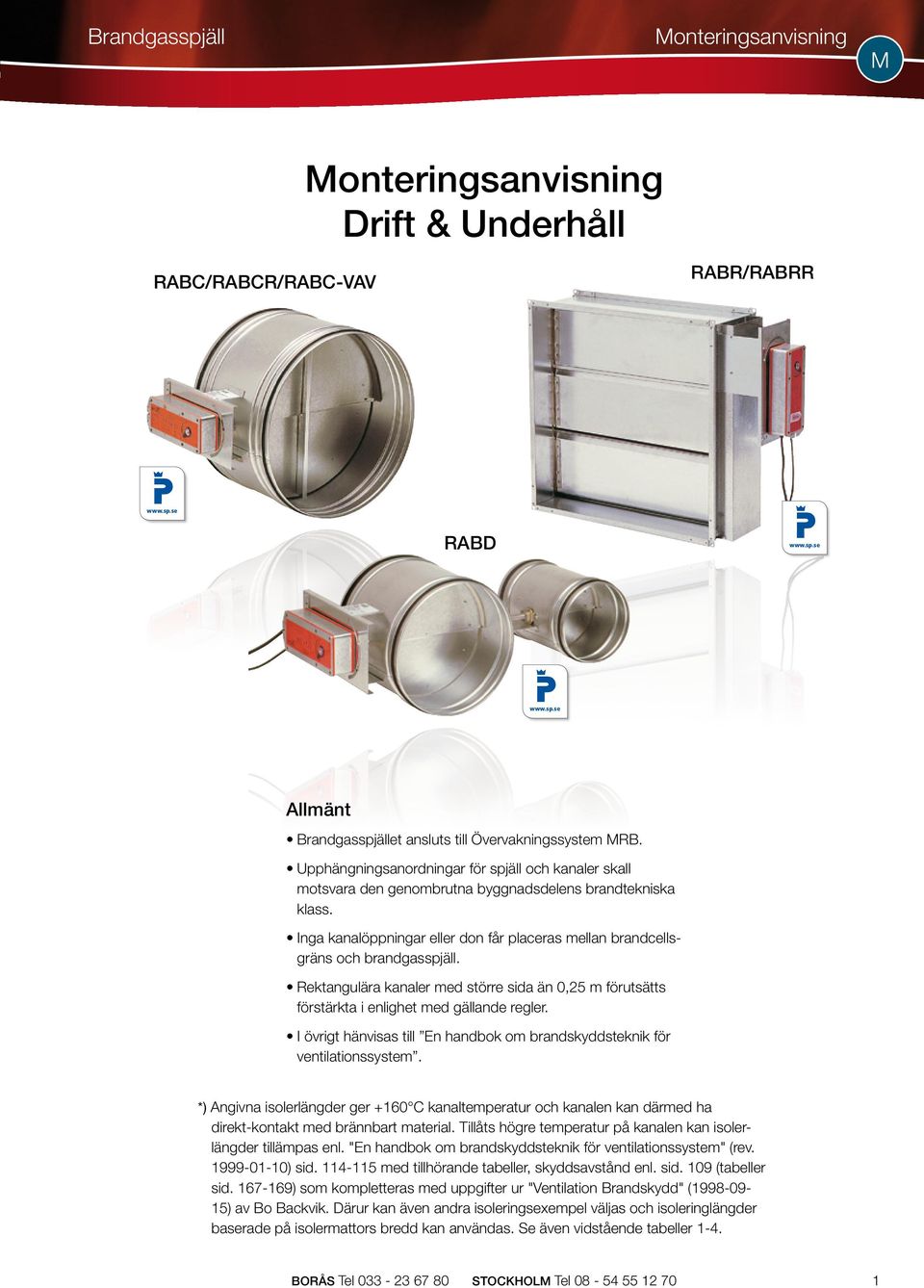

1 Brandgasspjäll M Drift & Underhåll RABC/RABCR/RABC-VAV RABR/RABRR RABD Allmänt Brand gassp jäl let an sluts till Över vak ningssys tem MRB. Upphängningsanordningar för spjäll och kanaler skall motsvara den genombrutna byggnadsdelens brandtekniska klass. Inga ka nal öpp ning ar eller don får placeras mel lan brand cellsgräns och brand gassp jäll. Rek tang u lä ra kanaler med stör re sida än 0,25 m för ut sätts för stärk ta i enlighet med gällande regler. I övrigt hänvisas till En handbok om brandskyddsteknik för ventilationssystem. *) Angivna isolerlängder ger +160 C kanaltemperatur och kanalen kan därmed ha direkt-kontakt med brännbart material. Tillåts högre temperatur på kanalen kan isolerlängder tillämpas enl. "En handbok om brandskyddsteknik för ventilationssystem" (rev ) sid med tillhörande tabeller, skyddsavstånd enl. sid. 109 (tabeller sid ) som kompletteras med uppgifter ur "Ventilation Brandskydd" ( ) av Bo Backvik. Därur kan även andra isoleringsexempel väljas och isoleringlängder baserade på isolermattors bredd kan användas. Se även vidstående tabeller

2 M Brandgasspjäll Montering Ge nom bru ten byggnadsdel (vägg/bjälk lag) i brandteknisk klass EI 60, EI 30 och E5 Alternativ 1/05 Ka nal sys te met isoleras mot sprid ning av brand enligt tabell nedan, så att den motsvarar he la den genom brut na bygg nads de lens brand tek nis ka klass (). Figuren visar isolering i princip med l 1 enl. vidstående tabell. l2 l 1 l1 l 2 *) Se sid. 1 y 2 y 1 material mot isolering eller direkt mot kanal y1 y 2 Spjäll Valfri placering av spjäll i kanal dock inga don/öppningar mellan spjäll - genombruten byggnadsdel E5-30 E5 5 x D*) EI 60 EI 30 1 x D E5 5 x D*) Alternativ 2/05 Ka nal sys te met isoleras mot sprid ning av brand en ligt tabell nedan, så att den motsvarar he la den ge nom brut na bygg nads de lens brand tek nis ka klass (). Figuren visar isolering i princip med l 1, l 2 och l 3 enl. vidstående tabell. *) Se sid. 1 material mot isolering eller direkt mot kanal Valfri placering av spjäll i kanal dock inga don/öppningar mellan spjäll - genombruten byggnadsdel, l 2 och l 3 I 3 EI 30 E5 5 x D*) E5 5 x D*) EI 60 EI 30 1 x D E5 5 x D*) 5 x D*) 2

3 Brandgasspjäll M Montering Ge nom bru ten byggnadsdel (vägg/bjälk lag) i brandteknisk klass EI 60, EI 30 och E5 Alternativ 4/05 Ka nal sys te met isoleras mot sprid ning av brand en ligt tabell nedan, så att den motsvarar he la den ge nom brut na bygg nads de lens brand tek nis ka klass (). Skyddsgaller Om spjället ej ansluts till kanalsystem, t.ex. vid montage som slutdon eller överluftsdon, skall galler monteras. (Vid montage av skyddgaller skall avståndet mellan skyddsgaller och spjällbladet i öppet läge alltid vara min. 30 mm) material mot isolering eller direkt mot kanal Spjäll placeras i kanal inom I. E5 E5 4 x D*) EI 30 E5 5 x D*) EI 60 EI 30 1 x D E5 5 x D*) * ) Se sid. 1 2 ) S = skyddsavstånd enl. tabell 1-4 Skydds av stånd S i mm till brännbart material. Kritisk strålningsintensitet 10 kw/m 2 Ta bell 1. RABR/RABRR Ta bell 2. RABC/RABCR/ RABC-VAV och RABD Höjd Bredd Storlek Ø S Skydds av stånd S i mm till utrymmande personer. Kritisk strålningsintensitet 3 kw/m 2 Ta bell 3. RABR/RABRR Ta bell 4. RABC/RABCR/ RABC-VAV och RABD Höjd Bredd Storlek Ø S

4 M Brandgasspjäll Alternativ 3/05 Ge nom bru ten byggnadsdel (vägg/bjälk lag) i brandteknisk klass E60, E30 och E15 material direkt mot kanal RABC/RABCR/RABC-VAV, RABD, RABR/RABRR 4

5 Brandgasspjäll RABC, RABCR, RABC-VAV, RABD, RABR, RABRR Drift & Underhåll DU Vid periodiskt underhåll och kontroll eller felfunktion görs följande: Beteckn. Utvändig kontroll Kontrollera spjällets hölje så att inga eventuella yttre skador eller andra detaljer kan förhindra spjällbladsrörelsen. Kontrollera att ställdonets axelskruv samt övriga montageskruvar inte lossnat. Kontrollera att ställdonet är funktionsdugligt. Smörj ledarmarnas bussningar vid behov (gäller RABR/ RABRR). Kontrollera att mätnipplar och slangar sitter fast och är hela (gäller RABC-VAV). Invändig kontroll VARNING för klämskador pga rörliga delar. Observera att spjället är försett med ställdon med fjäderretur. Kontrollera att spjällblad är helt öppna vid normaldrift. Kontrollera att spjällbladstätningar är intakta. Kontrollera att inga föremål hindrar spjällblad att stänga/ öppna helt. Detta görs enklast genom att göra spjället spänningslöst varvid spjället stänger och därefter åter spänningsätta spjället varvid det öppnar. Om ingen inspektionslucka eller motsvarande är monterad i spjällets närhet, kan detta utföras genom differenstryckmätning över spjället. Rengöring Kravet på rengöring motsvarar de krav som ställs på ventilationsanläggningen eller anläggningsdelen i övrigt. Använd inte lösningsmedel kan skada tätningar eller lager. I tveksamma fall, kontakta Bevent Rasch / Jan eyeform.se Efter rengöring kontrolleras att inga skador uppstått på spjällblad, tätningar eller lager. Brandgasspjäll skall enligt gällande P-märkning automatiskt funktionstestas var 48.e timma varvid felfunktion omedelbart skall indikeras. 5
