1 M O N TA G E D E TA L J E R F Ö R V V S & V E N T I L AT I O N UPPHÄNGNING AV CIRKULÄRA ELLER REKTANGULÄRA VENTILATIONSKANALER CE-MÄRKTA SVENSKTILLVERKADE KVALIT ET SPRODUKTER

2 Brandskyddstekniska krav De brandskyddstekniska krav som Boverkets byggregler (BBR) ställer på ventilationsinstallationen är numera av typen "funktionskrav". Kraven ger stor frihet att välja teknisk lösning, men det ankommer på Byggherren att ansvara för att den lösning man valt verkligen tillgodoser brandskyddskravet. Nedanstående "brandtekniskt klassificerade montagedetaljer hänvisar till boken "Praktiska lösningar, Brandskydd ventilation", utgiven av Svensk Ventilation och VVS Tekniska föreningen, februari Tabeller för avstånd och vikter finns även i boken. Denna bok finns att köpa på Svensk ventilations hemsida. Sidan är även länkad från vår egen hemsida. Utgåva 3,

Nedanstående "brandtekniskt klassificerade montagedetaljer hänvisar till boken "Praktiska lösningar, Brandskydd ventilation", utgiven av Svensk Ventilation och VVS Tekniska

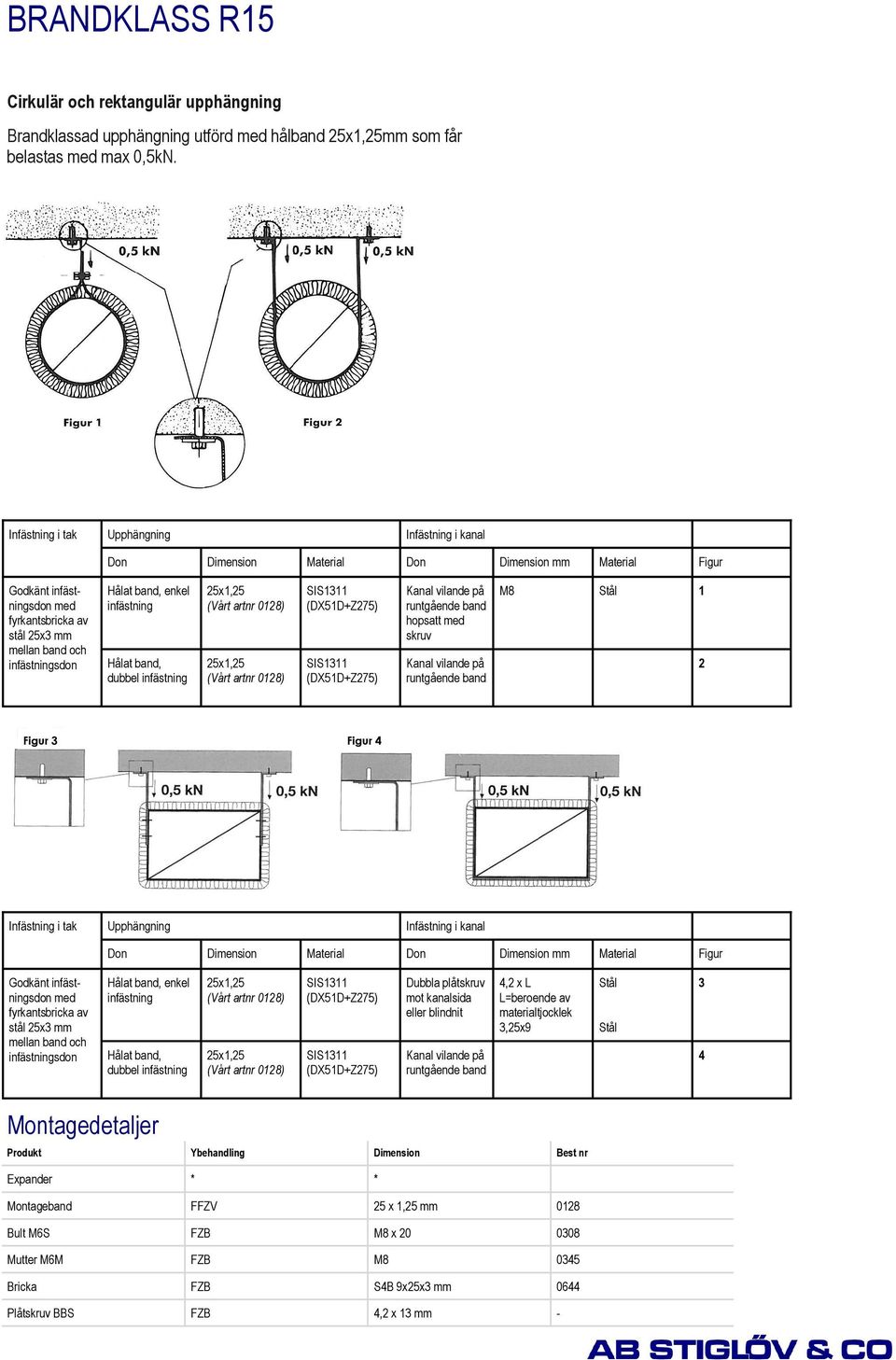

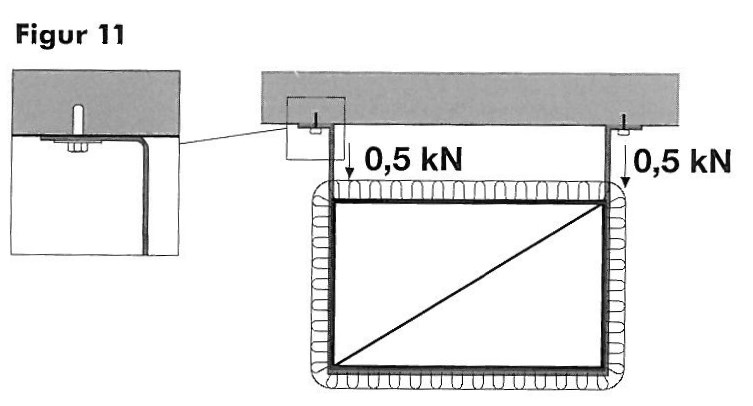

3 BRANDKLASS R15 Cirkulär och rektangulär upphängning Brandklassad upphängning utförd med hålband 25x1,25mm som får belastas med max 0,5kN. med fyrkantsbricka av stål 25x3 mm mellan band och Hålat band, enkel Hålat band, dubbel 25x1,25 (Vårt artnr 0128) 25x1,25 (Vårt artnr 0128) SIS1311 (DX51D+Z275) SIS1311 (DX51D+Z275) hopsatt med skruv M8 Stål 1 2 Figur 3 Figur 4 med fyrkantsbricka av stål 25x3 mm mellan band och Hålat band, enkel Hålat band, dubbel 25x1,25 (Vårt artnr 0128) 25x1,25 (Vårt artnr 0128) SIS1311 (DX51D+Z275) SIS1311 (DX51D+Z275) Dubbla plåtskruv mot kanalsida eller blindnit 4,2 x L L=beroende av materialtjocklek 3,25x9 Stål Stål 3 4 Montagedetaljer Produkt Ybehandling Dimension Best nr Expander * * Montageband FFZV 25 x 1,25 mm 0128 Bult M6S FZB M8 x Mutter M6M FZB M Bricka FZB S4B 9x25x3 mm 0644 Plåtskruv BBS FZB 4,2 x 13 mm -

M8 Stål 1 2 Figur 3 Figur 4 med fyrkantsbricka av stål 25x3 mm mellan band och Hålat band, enkel Hålat band, dubbel 25x1,25 (Vårt artnr 0128) 25x1,25 (Vårt artnr 0128) SIS1311 (DX51D+Z275) SIS1311

4 Brandklass R30 Cirkulära och rektangulära kanaler, Max belastning per spunkt 1,0 kn Figur 1 Figur 2 Figur 3 Figur 4 Godkänt med fyrkantsbricka av stål 25x3 mm mellan band och Rostfritt band, enkel Rostfritt band, dubbel 30x1,0 (vårt art nr 0028) 30x1,0 (vårt art nr 0028) SIS 2333 SIS 2333 hopsatt med skruv M8 Stål 1 2 Godkänt Gängsång enkel M8 (vårt art nr 0012) Spriovagga (se vårt produktblad) 3 Gängsång dubbel M8 (vårt art nr 0012) Spriovagga (se vårt produktblad) 4 Figur 5 Figur 6 med fyrkantsbricka av stål 25x3 mm mellan band och Rostfritt band, (hålat) 30x1,0 (vårt art nr 0028) Gängstång M8 (vårt art nr 0012) SIS 2333 tvärgående pendelfäste 3 mm godstjocklek (vårt art nr 0004, 0005 el 0434) 2122/FFAV DX51D+Z Montagedetaljer Produkt Ybehandling Dimension Best nr Expander * * Montageband Rostfritt x 1,0 mm 0028 Bult M6S FZB M8 x Mutter M6M FZB M Bricka FZB S4B 9x25x3 mm 0644 Pendelfäste FFZV 3x30x30 el 3x30x (0005) el 0434

produktblad) 3 Gängsång dubbel M8 (vårt art nr 0012) Spriovagga (se vårt produktblad) 4 Figur 5 Figur 6 med fyrkantsbricka av stål 25x3 mm mellan band och Rostfritt band, (hålat) 30x1,0 (vårt art nr

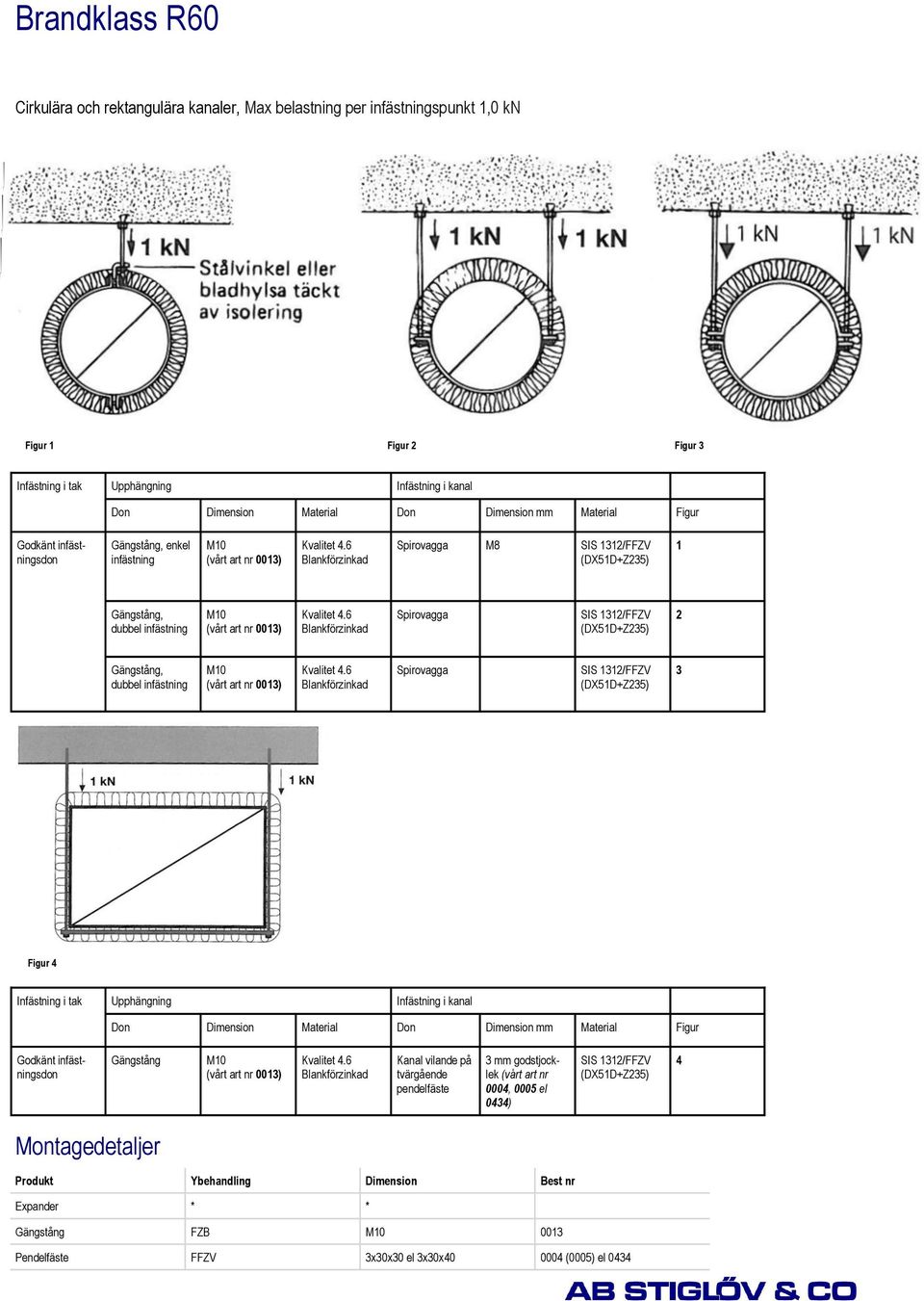

5 Brandklass R60 Cirkulära och rektangulära kanaler, Max belastning per spunkt 1,0 kn Figur 1 Figur 2 Figur 3 Gängstång, enkel M10 (vårt art nr 0013) Spirovagga M8 1 Gängstång, dubbel M10 (vårt art nr 0013) Spirovagga 2 Gängstång, dubbel M10 (vårt art nr 0013) Spirovagga 3 Figur 4 Gängstång M10 (vårt art nr 0013) tvärgående pendelfäste 3 mm godstjocklek (vårt art nr 0004, 0005 el 0434) 4 Montagedetaljer Produkt Ybehandling Dimension Best nr Expander * * Gängstång FZB M Pendelfäste FFZV 3x30x30 el 3x30x (0005) el 0434

Spirovagga 3 Figur 4 Gängstång M10 (vårt art nr 0013) tvärgående pendelfäste 3 mm godstjocklek (vårt art nr 0004, 0005 el 0434) 4

KVALITET STÅR I FOKUS HOS OSS Vi är sedan 2002 certifierade enligt ISO 9001. Med det strävar vi hela tiden efter att förbättra oss.

6 KVALITET STÅR I FOKUS HOS OSS Vi är sedan 2002 certifierade enligt ISO Med det strävar vi hela tiden efter att förbättra oss. Vi har hög ambitionsnivå och mäter leveranssäkerhet till kund, antalet avvikelser och sätter ständigt nya mål för att eliminera att fel uppstår i verksamheten. Vår ambition är - leverera på utlovad leveransdag - leverera kvalitet och kvantitet enligt ordererkännande - ansvara för vårt eget utförda arbete - arbeta med ständiga förbättringar och följa lagar och förordningar Tillverkningskontroll EN 1090 Från den 1 juli 2013 måste produkter som omfattas av en harmoniserad standard ha en prestandadeklaration och CE-märkning för att säljas inom EU, enligt EU:s byggproduktförordning. Definitionen av en byggprodukt är varje produkt eller byggsats som tillverkas och släpps ut på marknaden för att varaktigt ingå i byggnadsverk eller delar därav och var prestanda påverkar byggnadsverket prestanda i fråga om de grundläggande kraven på byggnadsverk. Vår produktion är sedan maj 2014 certifierad enligt EN 1090 EXC 1. Vi beslutade oss för att certifiera vår produktion för att ligga i framkant inom byggbranschen. Vår tillverkningskontroll styrdes upp mer än när vi endast hade ISO Vi ser EN 1090 som en förlängning av ISO EN 1090 ställer högre krav på materialhantering och svetskompetans. Det är också större krav på att redovisa mer om den slutliga produktens prestanda. Våra svetsar är validerade och våra svetsoperatörer är certifierade. Du behöver inte tvivla på vår goda kvalitet. MILJÖPOLICY Från början låg AB Stiglöv & Co idylliskt beläget nära ett naturreservat i Hamra utanför Bredaryd. Det faller sig därför naturligt att vi värnar om miljön. I den dagliga verksamheten strävar vi ständigt efter att förbättra och förebygga skadlig inverkan på miljön. Detta innebär - att vi vid varje beslut skall ta miljöhänsyn - att vi skall följa lagar och förordningar - att vi skall arbeta med våra miljömål Vi håller vad vi lovar Vi vill fortsätta tillverka bra produkter som skall hålla i framtiden där vår miljö inte påverkas. Vi har därför byggvarudeklarationer på våra produkter samt även registrerat oss på Byggvarubedömningen. Du hittar dessa deklarationer på vår hemsida. Vi lovar att du erhåller en produkt som håller den prestanda som utlovats. Med våra produkter kan du känna dig trygg.

Vår ambition är - leverera på utlovad leveransdag - leverera kvalitet och kvantitet enligt ordererkännande - ansvara för vårt eget utförda arbete - arbeta med ständiga förbättringar och följa lagar

7 KONTAKT Har du några frågor? Välkommen att kontakta oss! Post och besöksadress AB Stiglöv & Co Industrivägen BREDARYD SWEDEN Telefon +46 (0) Telefax +46 (0) E-post Internet Försäljning/ Inköp Camilla Salomonsson Produktion Roger Stiglöv

+46 (0)370 841 60 Telefax +46 (0)370 841 85 E-post info@stiglov.

8 M O N TA G E D E TA L J E R F Ö R V V S & V E N T I L AT I O N Industrivägen 29 SE Bredaryd SWEDEN Telefon + 46(0) Telefax + 46(0) info@stiglov.se

Bredaryd SWEDEN Telefon + 46(0)370 841 60
