1 Allmän produktbeskrivning Detaljritning Casco FireBoard är utformad för att behålla brandmotstånden i brandklassade väggar och plan när dessa bryts av en eller flera tekniska genomföringar. Brandskivans kärna består av stenull bestruken med täckfärg. Denna täckfärg fungerar som ett motståndskraftigt brandskydd som effektivt stoppar brand och skyddar därmed stenullen och genomföringarna. Casco FireBoard finns med täckmålning på en eller två sidor som väljs med hänsyn till installation och brandmotstånd. Casco FireBoard måste användas tillsammans med Casco FireAcrylic för tätning runt genomföringar och mot anslutande väggdelar. Brandklassning - Tabell TÄTNING I MURADE KONSTRUKTIONER Typ av tätning Max. dimension Utförande EI Min. Öppen håltagning 1 x 60mm FireBoardD-S 120 Kablar Ø55mm 1 x 60mm FireBoardD-S 60 Kabelstegar 1 x 60mm FireBoardD-S 300mm 120 Stålrör Ø219mm 1 x 60mm FireBoardD-S 90 Cu-rör Ø58mm 1 x 60mm FireBoardD-S 120 Kanal 1000x x 60mm FireBoardD-S 60 TÄTNING I GIPSVÄGGAR Typ av tätning Max. dimension Utförande EI Min. Öppen 2 x 50mm FireBoardS-S håltagning 120 Kablar Ø80mm 2 x 50mm FireBoardS-S 60 Kabelstegar 2 x 50mm FireBoardS-S 60 Stålrör Ø58mm 2 x 50mm FireBoardS-S 60 Cu-rör Ø58mm 2 x 50mm FireBoardS-S 60 Kanal 500x500 2 x 50mm FireBoardS-S 60 Rör och kanaler bör brandisoleras, och de ovan angivna brandmotstånden begränsas till den valda isoleringstypens egna godkännanden. Se Casco lösningar för brandisolering angivet på sidorna 2-5. Max. håltagning är begränsat till 1200x2400mm vid EI 90 med ett lager brandskiva i vägg och plan, samt vid EI 120 med två lager brandskivor i vägg. För högre brandmotstånd än ovannämnda så är max. håltagning 600x1200mm. OBS! Lösningarna finns angivna på sidorna 2-5. Se även monteringsanvisning för Casco FirePipe Wrap. Test standarder & D-S är testad med hänsyn till metoder och kriterier enligt standarder EN :2004 och Test referenser: BRE A WF BRE WF SINTEF SINTEF WF SINTEF A SINTEF A WF SINTEF B SINTEF B SINTEF Installation 1. Vid brandtätning av håldäckselement måste tvåsidig brandtätning användas. Utförandet av brandtätningen måste utföras som angivet för betongplan, och då som tvåsidig brandtätning där det är angivet ensidig brandtätning. 2. Vid brandtätning i schaktväggar bestående av gips på bara en sida följs anvisningarna för gipsvägg med Casco FireBoard endast för sidan med gipsskivor. Man måste då se till att schaktväggarna för alla våningar tätas på samma sätt. 3. Vid brandtätning av längsgående öppningar mellan gipsväggar och överliggande plan används Casco FireBoard anvisningar för gipsvägg i obegränsade längder men med maximal höjd 1200mm. Vid fri höjd över 600mm monteras Casco FireBoard på högkant. 4. Rengör alla ytor samt genomgående tekniska installationer så att det blir rent och fritt från fett, damm och andra föroreningar. 5. Välj antal och typ av Casco FireBoard enligt tabellen till vänster eller anvisningarna på sidorna Vid brandtätning av gipsväggar måste den vitmålade sidan hos Casco FireBoard vara i nivå med den yttre gipsskivan på. 7. Mät upp öppningen i håltagningen och skär Casco FireBoard i passande bitar. Dessa limmas därefter i håltagningen med Casco FireAcrylic så att det blir så tätt som möjligt. 8. Täta därefter alla mindre kvarvarande öppningar och sprickor på av utsparingen med Casco FireAcrylic så att brandtätningen blir helt förseglad. 9. Om man inte kommer åt från av brandtätningen i murade konstruktioner, kan man alternativt snedskära hörnen på brandskivan (20 mm från varje sida av kanten) och foga igen dessa öppningar med Casco FireAcrylic från bara en sida. Detta gäller öppna håltagningar, kablar Ø14mm enkelt eller i bunt Ø30mm och kabelstegar med 1 x 60mm Casco FireBoard D-S till EI 90. För andra genomföringar eller högre brandmotstånd används Casco FireEx Mortar. 10. Isolering eller brandspjäll på rör och kanaler fästs efter anvisningar för isolermaterialet sitt respektive typ godkända monteringsanvisning. Se Casco lösningar för isolering som finns angivna på sidorna Kanaler som är större än de angivna i monteringsanvisningen, måste ha förstärkning i form av hattprofil eller vinkel med höjd 25mm och gods 1mm runt hela kanalen maximalt 150mm från tätningen, fästade med plåtskruv, poppnit eller punktsvets c/c 100mm för att undvika att kanalen kollapsar. Som en del i vår policy att ständigt förbättra våra produkter, förbehåller vi oss rätt att förändra produktspecifikationen utan föregående information. Produktillustrationerna är bara illustrerande. All information i detta dokument är bara standardvägledande och då Akzo Nobel BygglimAB inte har någon kontroll över själva installationen eller byggnadsprojektet, så det ges inga garantier för klassificeringen på de färdiga brandtätningarna. Datum Akzo Nobel Bygglim AB Akzo Nobel Bygglim AB tar inget ansvar för förlust eller skada som följd av användning av produkter detta dokument beskriver.

2 DETALJRITNINGAR Casco Casco FireBoard 2 (5) KABLAR OCH KABELSTEGAR BRANDMOTSTÅND EI 60 Ø55 mm och kablar i bunt Ø30 mm KABLAR OCH KABELSTEGAR BRANDMOTSTÅND EI 90 Ø14 mm och kablar i bunt Ø30 mm 60mm FireBoard D-S KABLAR OCH KABELSTEGAR BRANDMOTSTÅND EI 90 Kabelstegar och kablar Ø80 mm KABLAR OCH KABELSTEGAR BRANDMOTSTÅND EI 120 Kabelstegar och kablar Ø21 mm i bunt Ø100 mm CascoFireBoard S-S KABLAR OCH KABELSTEGAR BRANDMOTSTÅND EI 180 Kabelstegar och kablar Ø25 mm och kablar i bunt Ø30 mm KABLAR OCH KABELSTEGAR BRANDMOTSTÅND EI 240 Kabelstegar och kablar Ø14 mm Datum

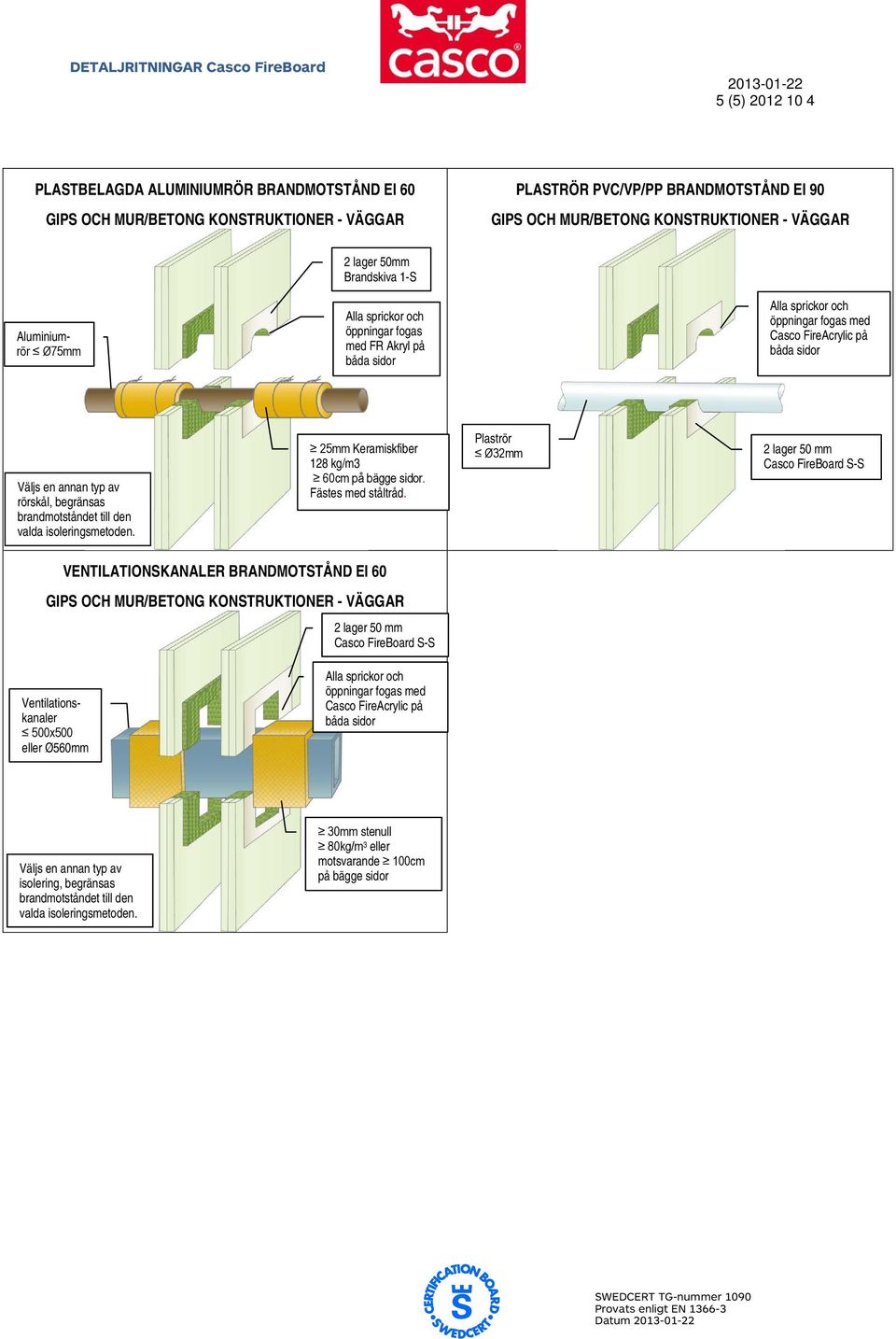

3 DETALJRITNINGAR Casco FireBoard ISOLERADE STÅLRÖR BRANDMOTSTÅND EI mm rörskål av motsvarande, obruten genom håltagning valda isoleringmetoden. 3 (5) ISOLERADE STÅLRÖR BRANDMOTSTÅND EI mm rörskål av motsvarande, obruten genom håltagning valda isoleringmetoden Stålrör Ø165 mm. FireBoard S-S Stålrör Ø219 mm STÅLRÖR BRUTEN ISOLATION BRANDMOTSTÅND EI 90 CU- OCH STÅLRÖR BRUTEN ISOLATION BRANDMOTSTÅND EI mm rörskål av motsvarande, 60cm på bägge sidor valda isolationsmetoden 40mm rörskål av motsvarande, 60cm på bägge sidor valda isolationsmetoden Stålrör Ø219 mm Koppar- och stålrör Ø58 mm STÅLRÖR BRUTEN ISOLATION BRANDMOTSTÅND EI mm rörskål av motsvarande, 60 cm PLASTBELAGDA ALUMINIUMRÖR BRANDMOTSTÅND EI 120 rör Aluminiumrör Ø75 mm MUR OCH BETONG - VÄGGAR. 2 lager 50mm Stålrör Ø219mm 25mm Keramisk fiber 128 kg/m3 60cm. Fästes med ståltråd. Datum

4 DETALJRITNINGAR Casco FireBoard 4 (5) PLASTRÖR PVC/VP/PP BRANDMOTSTÅND EI 240 Plaströr Ø42mm VENTILATIONSKANALER BRANDMOTSTÅND EI 60 30mm stenull 100kg/m 3 eller motsvarande 100cm 1000x1000 eller Ø1100mm 2 lag 50 mm 60 mm Casco FireBoard D-S valda isoleringmetoden. på VENTILATIONSKANALER BRANDMOTSTÅND EI 120 MUR OCH BETONG - VÄGGAR KABELSTEGAR OCH KABLAR BRANDMOTSTÅND EI x500 eller Ø560mm 50 mm Keramiskfiber128 kg/m3 120 cm. Fästes med 52mm Svetsstift c/c 150mm (längsgående). Ø80mm och kablar Ø21mm i bunt Ø100mm öppningar Casco FireAcrylic fogas med på. STÅL- OCH KOPPARRÖR BRANDMOTSTÅND EI 60 STÅLRÖR BRANDMOTSTÅND EI MM Stål- och kopparrör Ø58 mm Stålrör Ø219mm öppningar Casco FireAcrylic fogas med på. 40mm rörskål av motsvarande, min. 60 cm 25mm Keramiskfiber 128 kg/m3 60cm. Fästes med ståltråd. Datum

5 DETALJRITNINGAR Casco FireBoard 5 (5) PLASTBELAGDA ALUMINIUMRÖR BRANDMOTSTÅND EI 60 PLASTRÖR PVC/VP/PP BRANDMOTSTÅND EI 90 2 lager 50mm Brandskiva 1-S Aluminiumrör Ø75mm öppningar fogas med FR Akryl på 25mm Keramiskfiber 128 kg/m3 60cm. Fästes med ståltråd. Plaströr Ø32mm VENTILATIONSKANALER BRANDMOTSTÅND EI x500 eller Ø560mm 30mm stenull 80kg/m 3 eller motsvarande 100cm Datum
