RÖKGLASET 83 Linköpings kommun Utlåtande gällande brandskydd på vind

Transkript

1 Utlåtande gällande brandskydd på Brandtekniskt utlåtande Brandprojektering Linköping AB Stora Torget Linköping Organisationsnummer: Direktnr: Johan.Sjunnestad@brandprojektering.se

2 Dokumentinformation Uppdragsnamn Utlåtande gällande brandskydd på Fastighetsbeteckning, Arbetsnu3mer Uppdragsgivare Bo Einarsson Ekholmsvägen 249, Linköping Detta dokument omfattas av internkontroll för att uppfylla Brandprojektering:s kvalitetssystem. Detta innebär att minst en annan brandkonsult granskar handlingen vilket framgår av nedanstående tabell. Handling Datum Handläggare Granskad av Brandtekniskt utlåtande Johan Sjunnestad Brandingenjör Robin Emanuelsson Brandingenjör 1/6

3 Innehåll BAKGRUND 3 REGELVERK OCH TILLGÄNGLIGT UNDERLAG 3 OBJEKTBESKRIVNING 3 BRANDSKYDDSTEKNISKA BRISTER OCH ÅTGÄRDSFÖRSLAG 4 BRANDCELLSAVSKILJANDE VÄGG 4 TAKSTOLAR 5 TAKFOT 5 HÅLIGHETER OCH GENOMFÖRINGAR 5 SLUTSATS 6 2/6

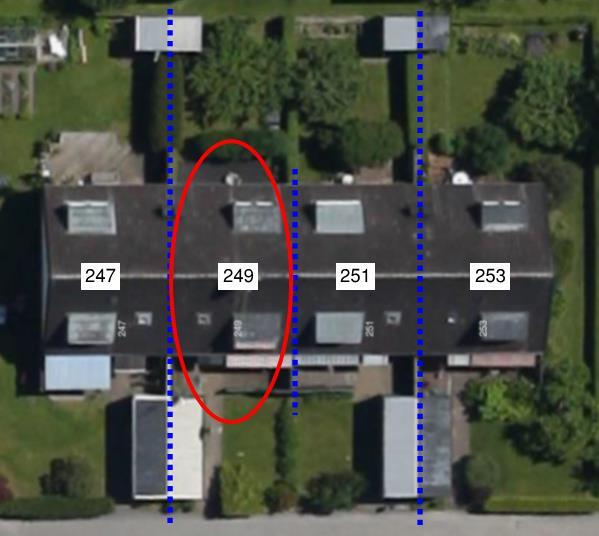

4 Bakgrund Räddningstjänsten i Östra Götaland har inom samfällighetsföreningen Blästad, genomfört en tillsyn med stöd av lag (2003:778) om skydd mot olyckor för att fastställa statusen på fastigheternas brandskydd gällande brandtekniska avgränsningar på mot annan fastighet. Brandprojektering AB har på uppdrag av Bo Einarsson inventerat brandskyddet på fastigheten som ingår i samfällighetsföreningen Blästad för att fastställa statusen inom denna fastighet. Regelverk och tillgängligt underlag Gällande regelverk som ligger till grund för bedömningen är: - Lag (2003:778) om skydd mot olyckor med ändringar t.o.m. SFS 2003:778 (LSO) - Boverkets byggregler BFS 2011:6 med ändring t.o.m. BFS 2018:4 (BBR 26) Platsbesök har utförts, av brandingenjör Johan Sjunnestad. Objektbeskrivning Byggnaden på fastigheten (bild 1 nedan) är sammanbyggd med 3st andra fastigheter i en radhuslänga i två våningsplan. Byggnaden har uppförts med en träkonstruktion där sutrymmet utgörs av en oinredd kall. Taket utgörs av betongpannor på bärläkt (ej spontat tak). Bild 1 Ekholmsvägen /6

5 Brandskyddstekniska brister och åtgärdsförslag Brandcellsavskiljande vägg Brandavskiljande vägg på uppfyller ej brandtekniskt krav EI 30 (oinredd ). Den brandavskiljande väggen på en (gäller även för katten) har uppförts enligt bild 2 nedan, vilket innebär att en brand tillåts att spridas mellan kondensskyddet (masonitskivan i taket) och takpannorna. Brandspridningen är möjlig eftersom det är ett ventilerat utrymme in till grannens sutrymmen, väggen ansluter inte mot yttertaket och uppfyller därmed inte brandteknisk klass EI 30. Bild 2 brandspridning via vägg Åtgärd den brandcellsavskiljande väggen måste ansluta mot takpannorna vilket kan åstadkommas genom att väggen kompletteras med stenull eller motsvarande från ovansidan av taket, enligt bild 3 nedan, så att brandteknisk klass EI 30 uppnås. Isolering skall ske minst 600mm ut på vardera sida om den brandavskiljande väggen och hållas på plats av underliggande obrännbar skiva (t.ex. gips). Bild 3 isolering av vägganslutning 4/6

6 Takstolar Takstolar har sammanfogats med spikplåtar. Takstolar försedda med spikplåtar kan bidra till att brandspridningen blir oväntad snabb. Spikplåtar som påverkas av värme vid en brand tappar snabbt sin infästning i takstolen vilket kan leda till att takstolen tappar sin bärighet och faller ner genom det lätta sbjälklaget som sedan resulterar i en snabbare brandspridning och att en rasar samman. Bild 4 Spikplåtar Åtgärd spikplåtar fästs i takstolarna med skruv eller spik, alternativt att en bräda monteras utanpå spikplåten så att hela spikplåten kläs in. Takfot Byggnaden har utförts med en öppen takfot. Den öppna takfoten innebär att en brand kan sprida sig upp till sutrymmet via fönster. På så sätt kan branden passera sbjälklagets brandavskiljande funktion och nå sutrymmet snabbt. Den öppna takfoten tillåter också en horisontell spridning när brandgaser trycks ut genom en brandpåverkad och in till grannes sutrymme. Åtgärd täta takfoten så att den är utförd i lägst brandteknisk klass EI30, minst 1 meter på vardera sida om brandcellsskiljande vägg. Håligheter och genomföringar Håligheter och genomföringar i den brandcellsavskiljande väggen. Den brandcellsavskiljande väggen sluter inte tät mot takets nockbräda och bärläkt, samt att väggen på flera ställen ej har utförts tät. Kablar som ej har tätats brandtekniskt passerar genom den brandcellsskiljande väggen och väggens skivmaterial har ej sammanfogats korrekt. Skivmaterialet har även någon hålighet (skada) som bör tätas. Åtgärd Springor och liknande mellan skivmaterial kan tätas med hjälp av en utvändigt monterad gipsskiva (eller annan obrännbar skiva) som monteras över otätheten. Genomföringar för kablar kan tätas med svällande brandskyddsmassa avsedd för den aktuella väggtypen vilket även kan användas för att täta väggen mot takstol och nockbräda. 5/6

7 Slutsats Fastighetens brandskydd uppfyller inte de krav som ställs på brandspridning mellan olika brandceller. Brister har påträffats i/på - Brandcellsskiljande vägg på - Takfot - Takstolars sammanfogning - Genomföringar i brandcellsskiljande vägg Förslag till åtgärder hittas i kap 4 ovan. Johan Sjunnestad Brandingenjör Datum 6/6
