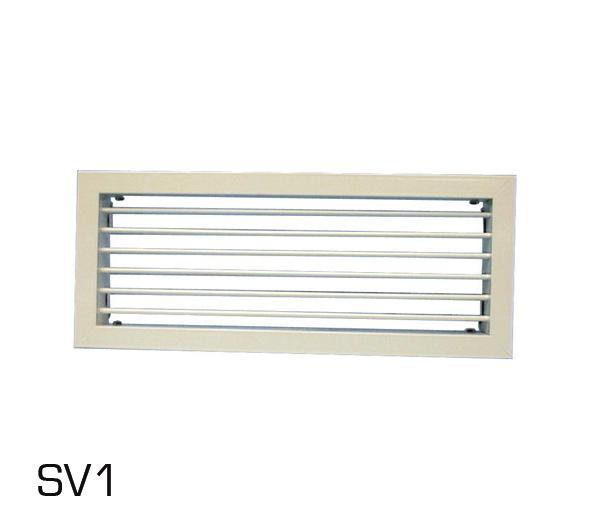

1 Galler SV2, SV1 SV2 och SV1 galler är avsedda att användas som tilluftsdon, frånluftsdon eller överluftsdon i komfortmiljöer och industrilokaler har justerbara spridningsbilder och kastlängder. Gallren vilka är avsedda att monteras i vägg, golv, fönsterbänk eller i tak, kan kompletteras med fästram K eller anslutningslåda TG/ TGE, vilken har ett nytt och tyst mätspjäll. Som tillbehör finns också injusteringsdel S som ger möjlighet att injustera luftflödet. Snabbval Tilluft utan anslutningslåda Gallertyp Luftflödesområde l/s vid ljudnivå 25 db(a) 30 db(a) 35 db(a) SVn-aaaa SVn-aaaa SVn-aaaa SVn-aaaa SVn-aaaa SVn-aaaa Specifikationer Låg ljudnivå Kan monteras utan ram Lätt att injustera Produktkod exempel Galler SV Anslutningslåda tilluft TG A Anslutningslåda frånluft TGE B 1 (5) Rätt till ändringar förbehålles.

2 SV2, SV1 Dimensionering Luftflöde, tryckfall, ljudnivå 2 (5) Rätt till ändringar förbehålles.

3 Mått Galler SV2 50 Galler SV1 50 Injusteringsdel S Injusteringsdel S, tilluft (H+24) x (B+24) 20 H x B (H+24) x (B+24) 20 H x B Fästram K 40 Injusteringsdel S 47 (H-4) x (B-4) (H-12) x (B-12) 12 För måtten H och B se under rubrik Dimensionering på föregående sida. Injusteringsdelens ljudnivå: L P10As = L P10A + K A Hastighet på frontyta: v k =(q v /B x H) [(m 3 /s)/m 2 ] Frontytans (A k ) effekt på ljudnivån: A k = BxH 0,03 0,06 0,12 0,2 0,4 m 2 K A ± db Injusteringsdel S, frånluft Gemensam ljudnivå till galler och injusteringsdel: Skillnad mellan gallrets och injusteringsdelens ljudnivåer Addering till den högre nivån db db 3 (5) Rätt till ändringar förbehålles.

4 Beräkningsexempel 1. Isotermiskt luftflödesbehov q v är 200 l/s. 2. Lämplig kastlängd L 0.2 i rummer är 8 m. 3. Ljudnivåkrav i rummet L p10a = 50 db(a). 4. Försäkra sig att kanalsystemet är reglerbart. Lösning: 1. Vi tar SV2-600x Med baklamellernas vinkel α = 60º är L m, L p10a(tot) = 26 db(a) och Δp t(tot) 2 x 2 = 4 Pa. 3. Beräkna tillåten ljudnivå L p10a, när det tas hänsyn till faktisk rumdämpning och antal andra don i rummet t.ex. 44 db(a). 4. Med användning av injusteringsdel S får vi: v k =[(0.2m 3 /s)/(0.6 x 0.2 m 2 )] 1.7 m/s ; A k = 0.12 m 2 -> K A = +8 db Tillåten ljudnivå till injusteringsdel L p10a = 44-8 = 36 db(a). Skillnad mellan gallrets och injusteringsdelens ljudnivåer = db (gallret ökar inte sin totalljudnivå i det här fallet). Tryckregleringsområde med S är Δp t ca upp till 35 Pa. Med val av anslutningslåda TG kan man reglera upp till 200 Pa i det här fallet. Utförande, material och installation Utförande SV2: Gallret är försett med ställbara horisontella och vertikala lameller. Spridningsbild och kastlängd kan lätt justeras med lamellerna. SV1: Gallret är försett med ställbara horisontella lameller (frånluftanvändning). Galler, vilkas bredd B är större än mm och/eller höjd H är större än mm byggs i modulsystem. Vid beställning uppges monteringsöppningens mått B x H i mm. Maximal höjd för injusteringsdel S är 600 mm. Injusteringsdelar med en bredd B >600 mm finns dock som modulkonstruktion. Material och ytbehandling Gallren är tillverkade av aluminiumprofiler. Fästram K och injusteringsdel S är tillverkade av varmförzinkad stålplåt SS 1151 och uppfyller miljöklass M2 enligt VVS AMA 98. Injusteringslamellerna är av aluminium. Donen är pulverlackerade vilket ger hög ytfinish och god slag- och reptålighet. Standardfärg vit RAL-9010, glans 70, vilket motsvarar NCS S 0502-Y. Andra färger kan levereras på begäran. Installation SV2- och SV1 gallren kan monteras i fästram K eller i anslutningslådan TGE med hjälp av fjädrar (alla storlekar) eller skruvas direkt mot vägg eller tak (storlekar med B >600 eller H >300 mm). Gallret är då försett med skruvhål. Om skruvhål önskas för mindre gallerstorlekar, ska detta anges i klartext på ordern. Om gallret ska monteras i tak ska även detta anges i klartext på ordern. Placering SV2 SV1 Vägg, tilluft och frånluft o o Tak, tilluft och frånluft o o Anvisningar Anvisningar för installation, injustering och skötsel finns utförligt angivna i den tekniska instruktion som bipackas varje produkt. Instruktionen finns även tillgänglig på Tekniska data och dimensionering För dimensionering av don använd Fläkt Woods produktvalsprogram. Kontakta vårt närmaste säljkontor för vidare information. Beskrivningstext Galler t ex SV2 av Fläkt Woods fabrikat i t ex storlek 500 x 100 mm. 4 (5) Rätt till ändringar förbehålles.

5 Produktkod Galler (tilluft, frånluft, överluft) Bredd, mm (aaaa) Höjd, mm (bbb) Galler med fästram Bredd, mm (aaaa) Höjd, mm (bbb) Fästram är monterad på gallret (K) SV2-aaaa-bbb SV1-aaaa-bbb SV2-aaaa-bbb-K SV1-aaaa-bbb-K Tillbehör Anslutningslåda tilluft Anslutningslåda frånluft Längd galleranslutning, mm (aaaa) Höjd galleranslutning, mm (bbb) Anslutningsalternativ (c) A = från sidan B = bakifrån C = ovanifrån / underifrån Fästram Injusteringdel Bredd i mm (aaaa) Höjd i mm (bbb) TG-aaaa-bbb-c TGE-aaaa-bbb-c K-aaaa-bbb S-aaaa-bbb 5 (5) Rätt till ändringar förbehålles.
