1 Ren luft inomhus! Energiåtervinningsaggregatet HERU väggmodell för hälsan och ekonomin ET! NYHET! NYHET! NYH

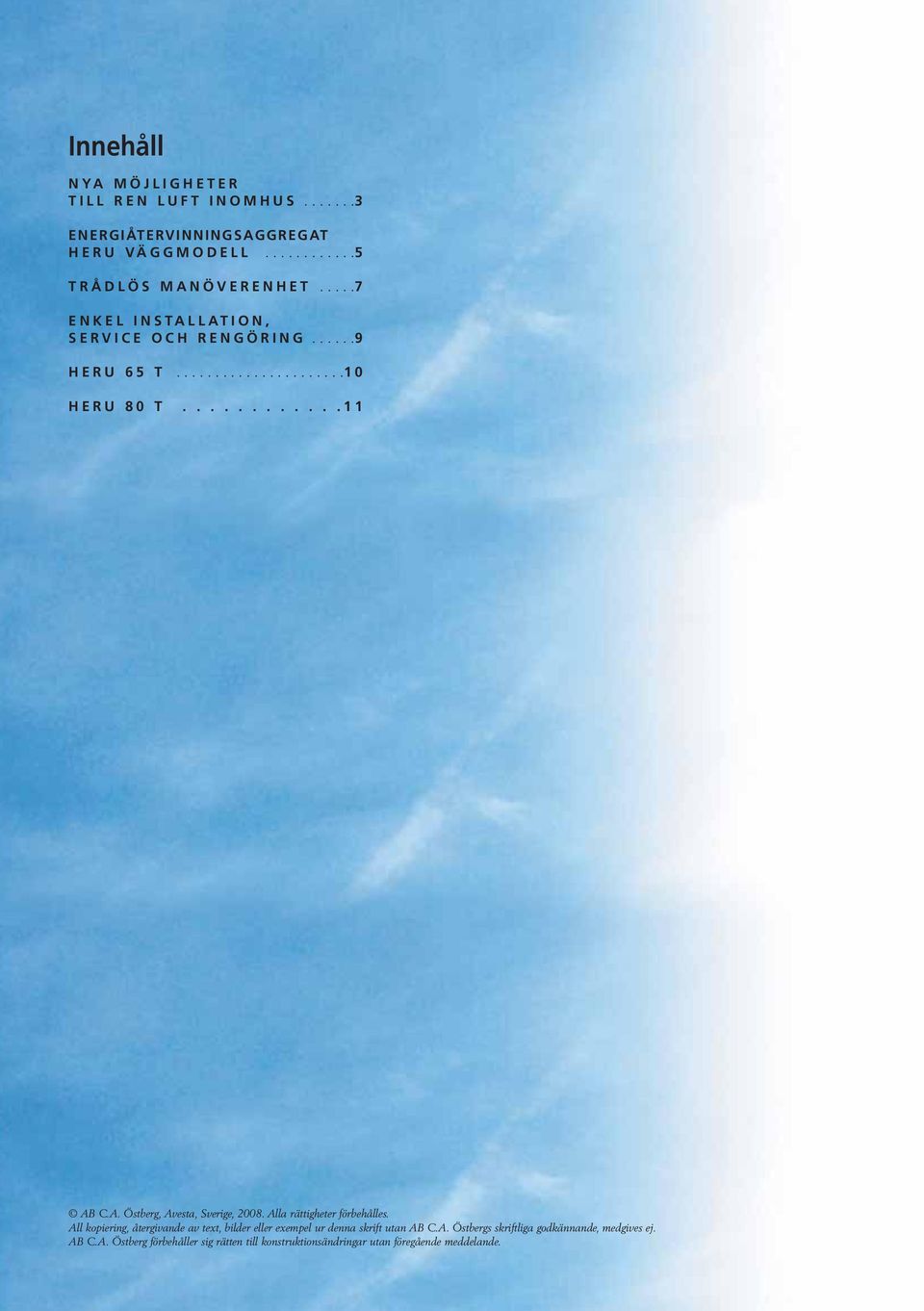

2 Innehåll NYA MÖJLIGHETER TILL REN LUFT INOMHUS ENERGIÅTERVINNINGSAGGREGAT HERU VÄGGMODELL TRÅDLÖS MANÖVERENHET ENKEL INSTALLATION, SERVICE OCH RENGÖRING HERU 65 T HERU 80 T AB C.A. Östberg, Avesta, Sverige, Alla rättigheter förbehålles. All kopiering, återgivande av text, bilder eller exempel ur denna skrift utan AB C.A. Östbergs skriftliga godkännande, medgives ej. AB C.A. Östberg förbehåller sig rätten till konstruktionsändringar utan föregående meddelande.

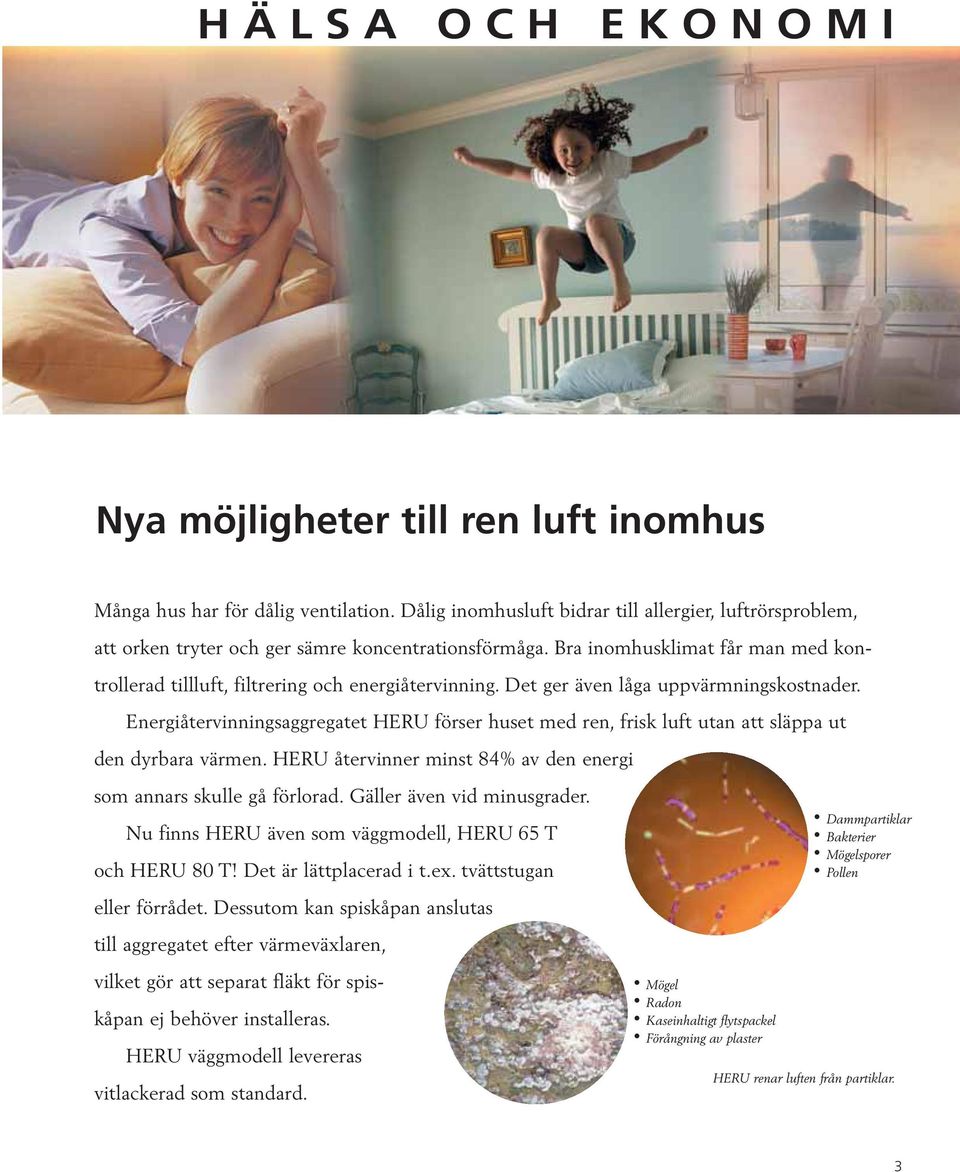

3 HÄLSA OCH EKONOMI Nya möjligheter till ren luft inomhus Många hus har för dålig ventilation. Dålig inomhusluft bidrar till allergier, luftrörsproblem, att orken tryter och ger sämre koncentrationsförmåga. Bra inomhusklimat får man med kontrollerad tillluft, filtrering och energiåtervinning. Det ger även låga uppvärmningskostnader. Energiåtervinningsaggregatet HERU förser huset med ren, frisk luft utan att släppa ut den dyrbara värmen. HERU återvinner minst 84% av den energi som annars skulle gå förlorad. Gäller även vid minusgrader. Nu finns HERU även som väggmodell, HERU 65 T och HERU 80 T! Det är lättplacerad i t.ex. tvättstugan Dammpartiklar Bakterier Mögelsporer Pollen eller förrådet. Dessutom kan spiskåpan anslutas till aggregatet efter värmeväxlaren, vilket gör att separat fläkt för spiskåpan ej behöver installeras. HERU väggmodell levereras vitlackerad som standard. Mögel Radon Kaseinhaltigt flytspackel Förångning av plaster HERU renar luften från partiklar. 3

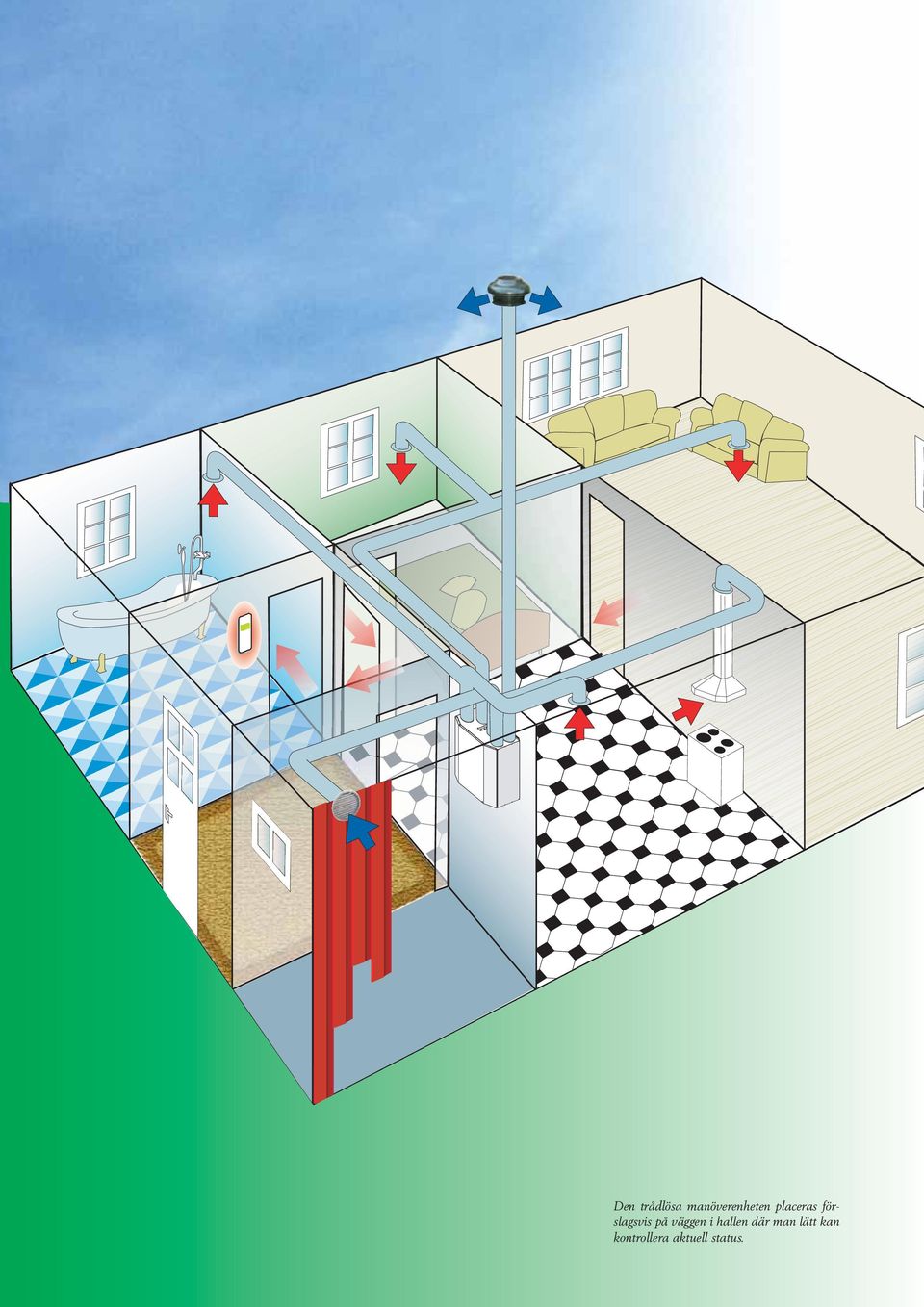

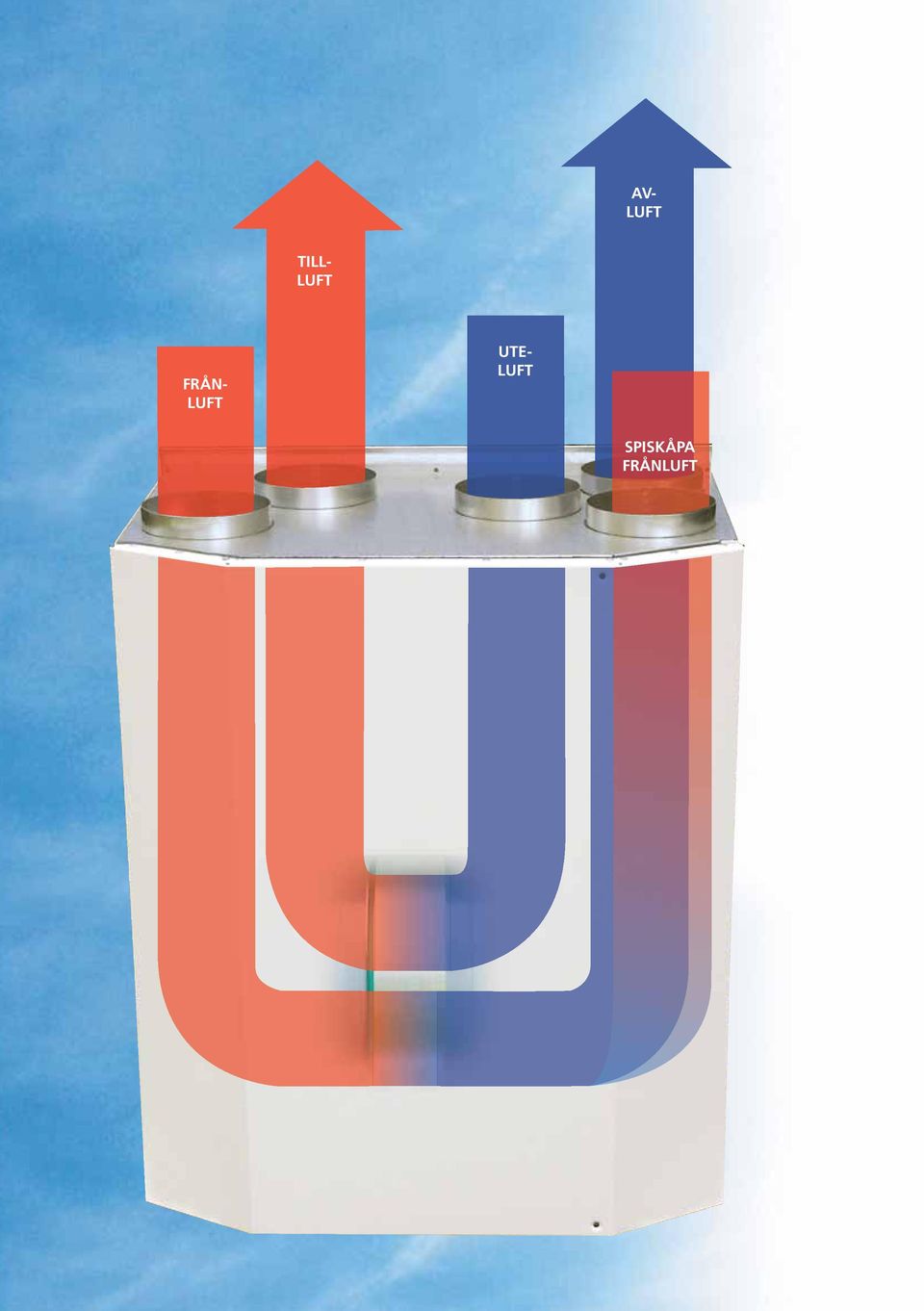

4 AV- LUFT TILL- LUFT FRÅN- LUFT UTE- LUFT SPISKÅPA FRÅNLUFT

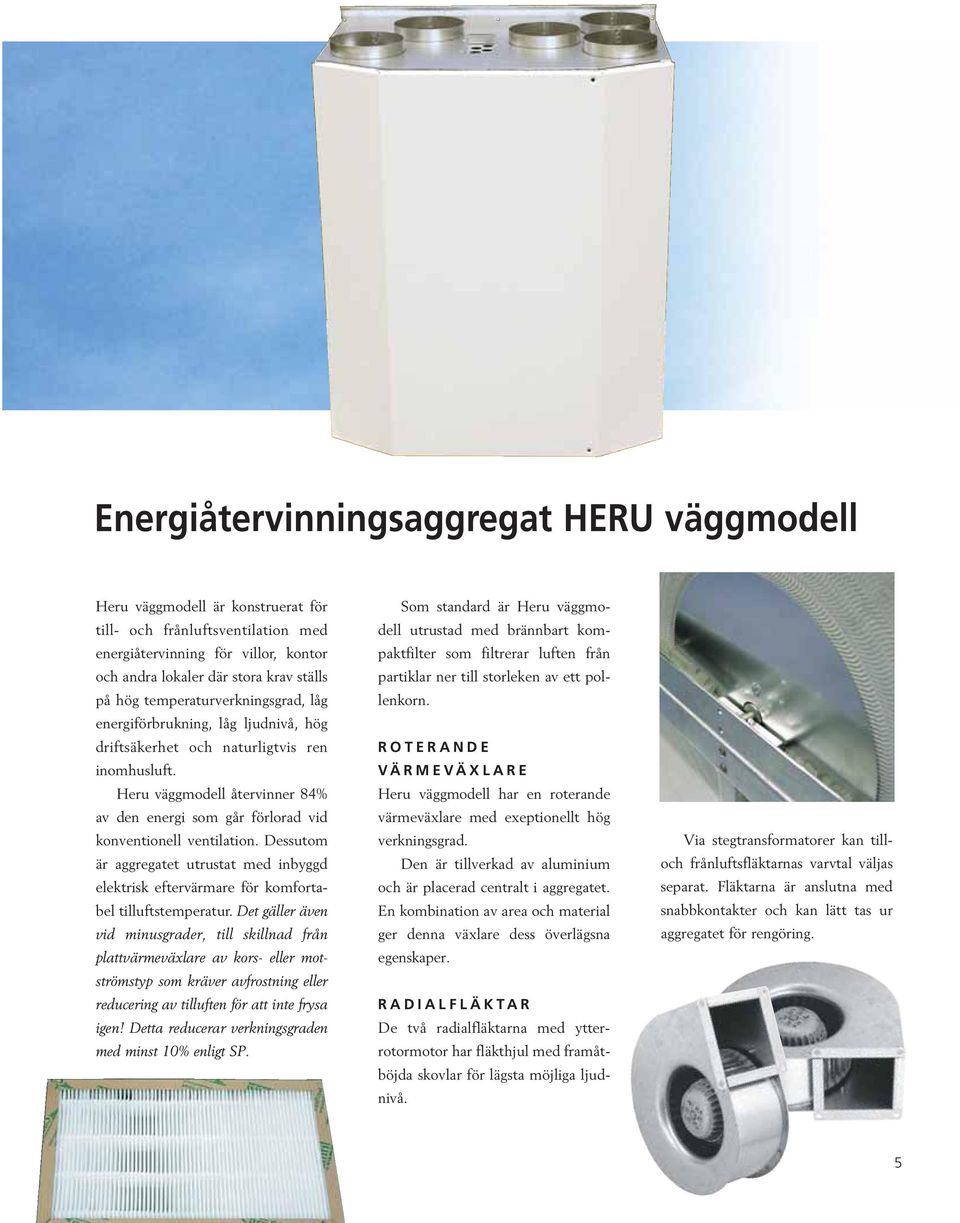

5 Energiåtervinningsaggregat HERU väggmodell Heru väggmodell är konstruerat för till- och frånluftsventilation med energiåtervinning för villor, kontor och andra lokaler där stora krav ställs på hög temperaturverkningsgrad, låg energiförbrukning, låg ljudnivå, hög driftsäkerhet och naturligtvis ren inomhusluft. Heru väggmodell återvinner 84% av den energi som går förlorad vid konventionell ventilation. Dessutom är aggregatet utrustat med inbyggd elektrisk eftervärmare för komfortabel tilluftstemperatur. Det gäller även vid minusgrader, till skillnad från plattvärmeväxlare av kors- eller motströmstyp som kräver avfrostning eller reducering av tilluften för att inte frysa igen! Detta reducerar verkningsgraden med minst 10% enligt SP. Som standard är Heru väggmodell utrustad med brännbart kompaktfilter som filtrerar luften från partiklar ner till storleken av ett pollenkorn. ROTERANDE VÄRMEVÄXLARE Heru väggmodell har en roterande värmeväxlare med exeptionellt hög verkningsgrad. Den är tillverkad av aluminium och är placerad centralt i aggregatet. En kombination av area och material ger denna växlare dess överlägsna egenskaper. RADIALFLÄKTAR De två radialfläktarna med ytterrotormotor har fläkthjul med framåtböjda skovlar för lägsta möjliga ljudnivå. Via stegtransformatorer kan tilloch frånluftsfläktarnas varvtal väljas separat. Fläktarna är anslutna med snabbkontakter och kan lätt tas ur aggregatet för rengöring. 5

6

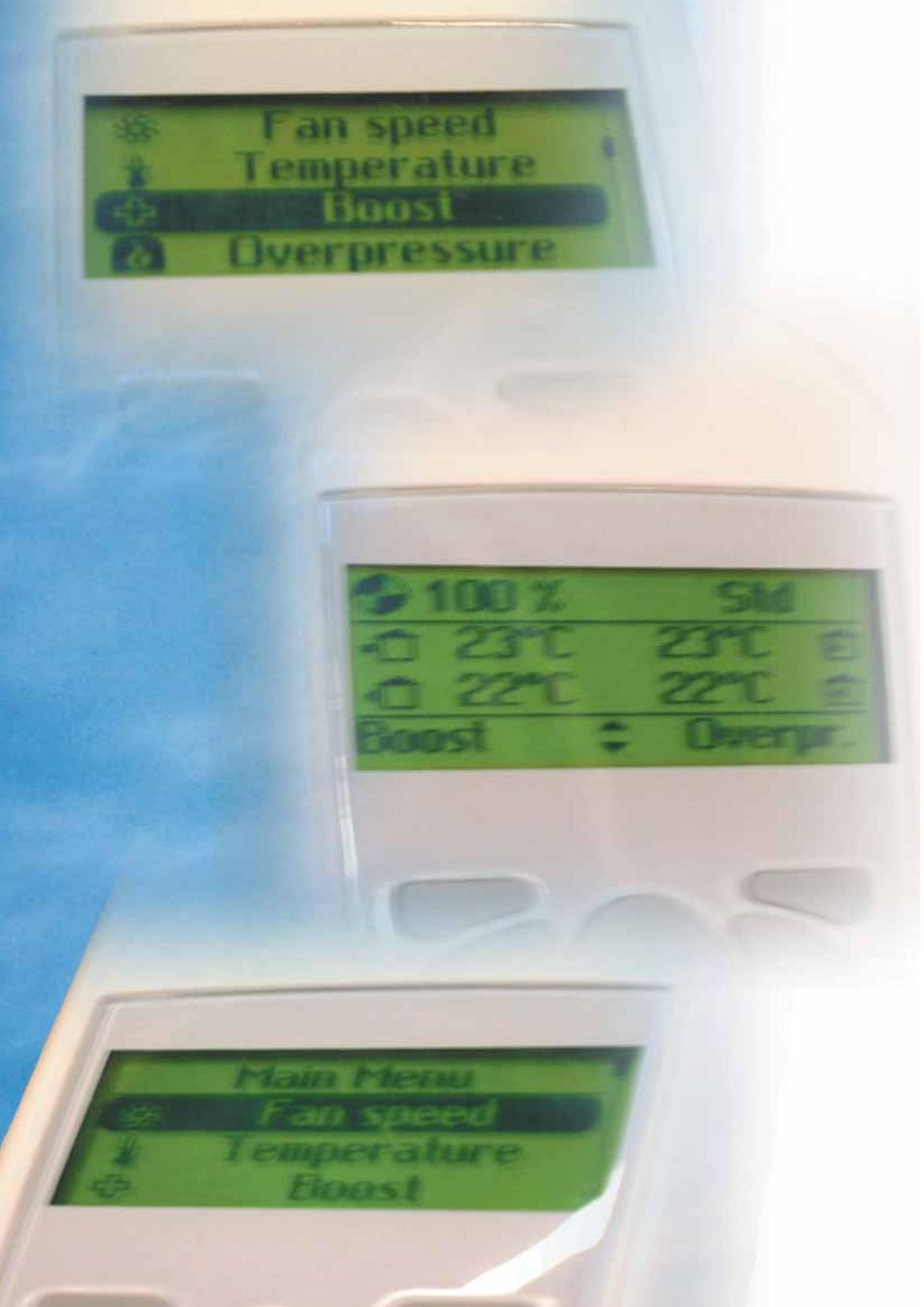

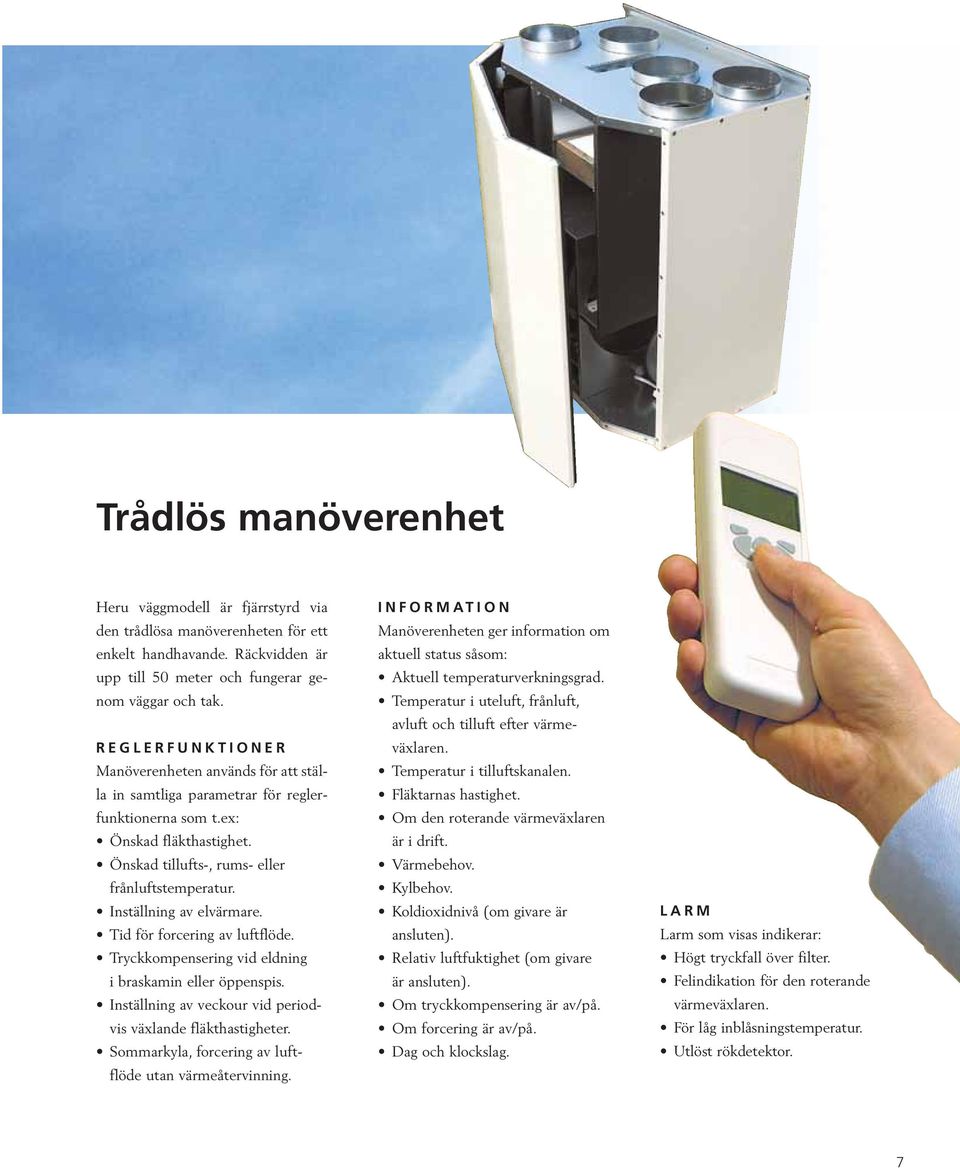

7 Trådlös manöverenhet Heru väggmodell är fjärrstyrd via den trådlösa manöverenheten för ett enkelt handhavande. Räckvidden är upp till 50 meter och fungerar genom väggar och tak. REGLERFUNKTIONER Manöverenheten används för att ställa in samtliga parametrar för reglerfunktionerna som t.ex: Önskad fläkthastighet. Önskad tillufts-, rums- eller frånluftstemperatur. Inställning av elvärmare. Tid för forcering av luftflöde. Tryckkompensering vid eldning i braskamin eller öppenspis. Inställning av veckour vid periodvis växlande fläkthastigheter. Sommarkyla, forcering av luftflöde utan värmeåtervinning. INFORMATION Manöverenheten ger information om aktuell status såsom: Aktuell temperaturverkningsgrad. Temperatur i uteluft, frånluft, avluft och tilluft efter värmeväxlaren. Temperatur i tilluftskanalen. Fläktarnas hastighet. Om den roterande värmeväxlaren är i drift. Värmebehov. Kylbehov. Koldioxidnivå (om givare är ansluten). Relativ luftfuktighet (om givare är ansluten). Om tryckkompensering är av/på. Om forcering är av/på. Dag och klockslag. LARM Larm som visas indikerar: Högt tryckfall över filter. Felindikation för den roterande värmeväxlaren. För låg inblåsningstemperatur. Utlöst rökdetektor. 7

8 Den trådlösa manöverenheten placeras förslagsvis på väggen i hallen där man lätt kan kontrollera aktuell status.

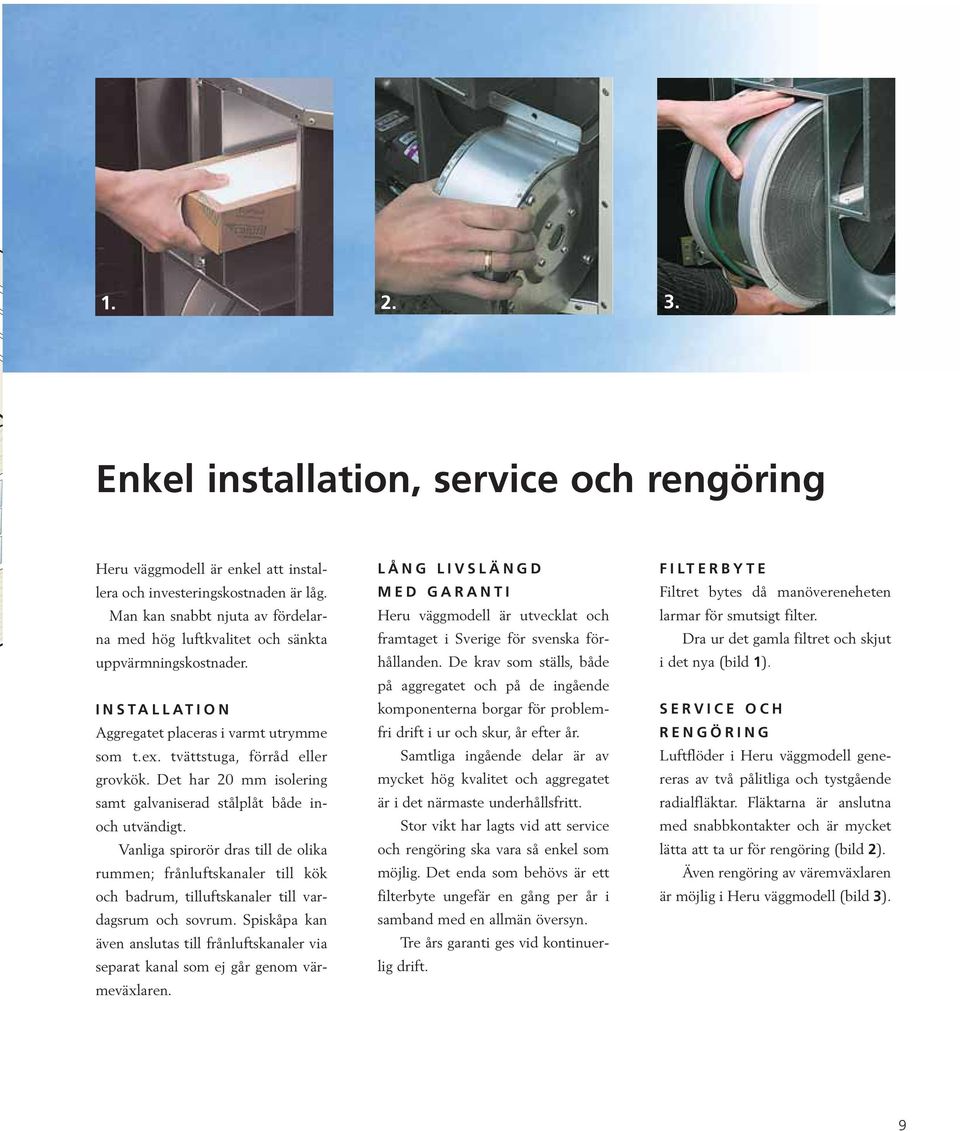

9 Enkel installation, service och rengöring Heru väggmodell är enkel att installera och investeringskostnaden är låg. Man kan snabbt njuta av fördelarna med hög luftkvalitet och sänkta uppvärmningskostnader. INSTALLATION Aggregatet placeras i varmt utrymme som t.ex. tvättstuga, förråd eller grovkök. Det har 20 mm isolering samt galvaniserad stålplåt både inoch utvändigt. Vanliga spirorör dras till de olika rummen; frånluftskanaler till kök och badrum, tilluftskanaler till vardagsrum och sovrum. Spiskåpa kan även anslutas till frånluftskanaler via separat kanal som ej går genom värmeväxlaren. LÅNG LIVSLÄNGD MED GARANTI Heru väggmodell är utvecklat och framtaget i Sverige för svenska förhållanden. De krav som ställs, både på aggregatet och på de ingående komponenterna borgar för problemfri drift i ur och skur, år efter år. Samtliga ingående delar är av mycket hög kvalitet och aggregatet är i det närmaste underhållsfritt. Stor vikt har lagts vid att service och rengöring ska vara så enkel som möjlig. Det enda som behövs är ett filterbyte ungefär en gång per år i samband med en allmän översyn. Tre års garanti ges vid kontinuerlig drift. FILTERBYTE Filtret bytes då manövereneheten larmar för smutsigt filter. Dra ur det gamla filtret och skjut i det nya (bild 1). SERVICE OCH RENGÖRING Luftflöder i Heru väggmodell genereras av två pålitliga och tystgående radialfläktar. Fläktarna är anslutna med snabbkontakter och är mycket lätta att ta ur för rengöring (bild 2). Även rengöring av väremväxlaren är möjlig i Heru väggmodell (bild 3). 9

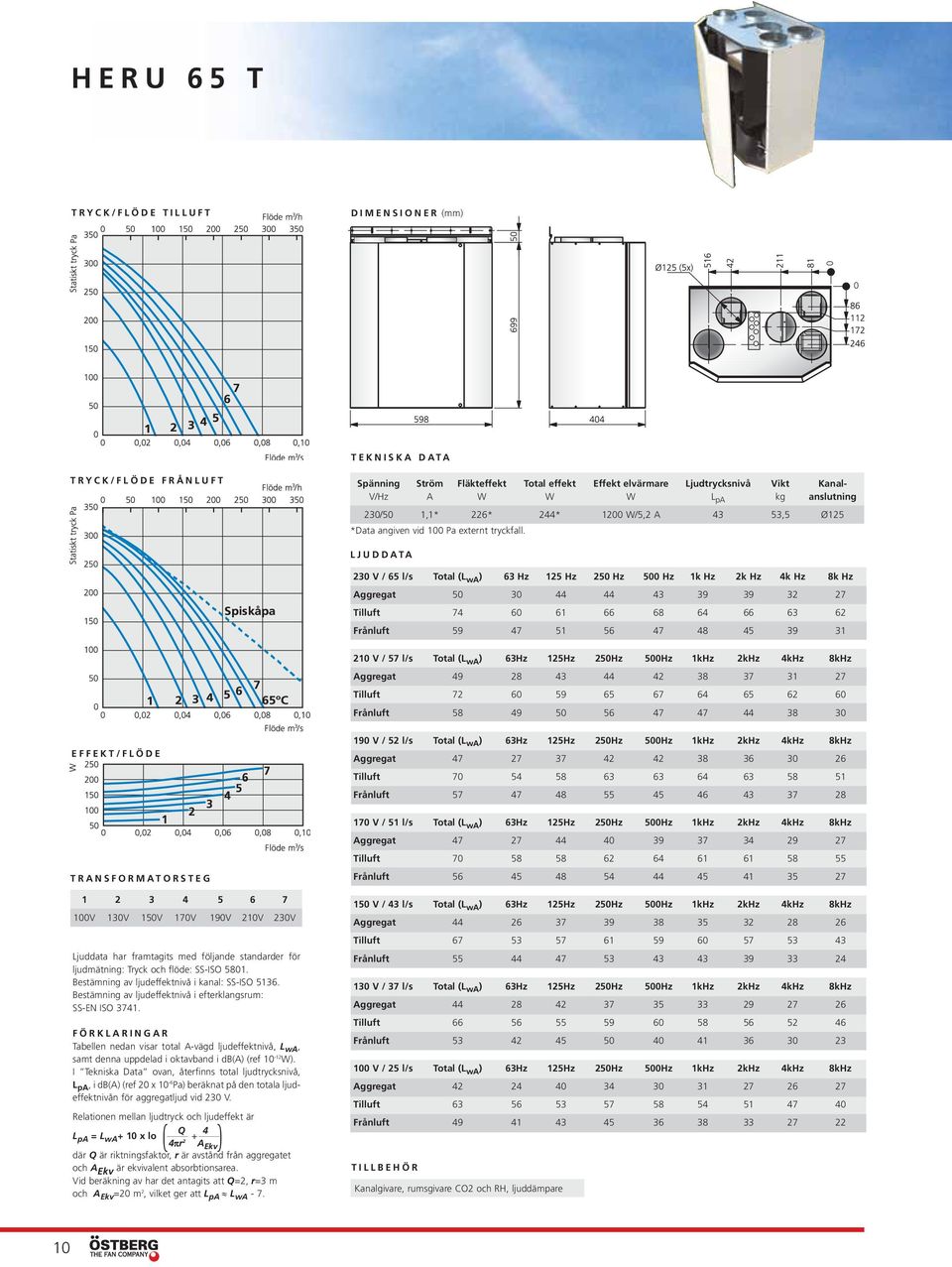

10 HERU 65 T TRYCK/FLÖDE TILLUFT DIMENSIONER (mm) 0 0 TEKNISKA DATA TRYCK/FLÖDE FRÅNLUFT Spänning Ström Fläkteffekt Total effekt Effekt elvärmare Ljudtrycksnivå Vikt Kanal- V/Hz A W W W L pa kg anslutning 230/50 1,1* 226* 244* 1200 W/5,2 A 43 53,5 Ø125 *Data angiven vid 100 Pa externt tryckfall. LJUDDATA 230 V / 65 l/s Total (L wa ) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Aggregat Tilluft Frånluft V / 57 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Aggregat Tilluft Frånluft EFFEKT/FLÖDE TRANSFORMATORSTEG V 130V 150V 170V 190V 210V 230V Ljuddata har framtagits med följande standarder för ljudmätning: Tryck och flöde: SS-ISO Bestämning av ljudeffektnivå i kanal: SS-ISO Bestämning av ljudeffektnivå i efterklangsrum: SS-EN ISO FÖRKLARINGAR Tabellen nedan visar total A-vägd ljudeffektnivå, L wa, samt denna uppdelad i oktavband i db(a) (ref W). I Tekniska Data ovan, återfinns total ljudtrycksnivå, L pa, i db(a) (ref 20 x 10-6 Pa) beräknat på den totala ljudeffektnivån för aggregatljud vid 230 V. Relationen mellan ljudtryck och ljudeffekt är Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) där Q är riktningsfaktor, r är avstånd från aggregatet och A Ekv är ekvivalent absorbtionsarea. Vid beräkning av har det antagits att Q=2, r=3 m och A Ekv =20 m 2, vilket ger att L pa L wa V / 52 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Aggregat Tilluft Frånluft V / 51 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Aggregat Tilluft Frånluft V / 43 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Aggregat Tilluft Frånluft V / 37 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Aggregat Tilluft Frånluft V / 25 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Aggregat Tilluft Frånluft TILLBEHÖR Kanalgivare, rumsgivare CO2 och RH, ljuddämpare 10

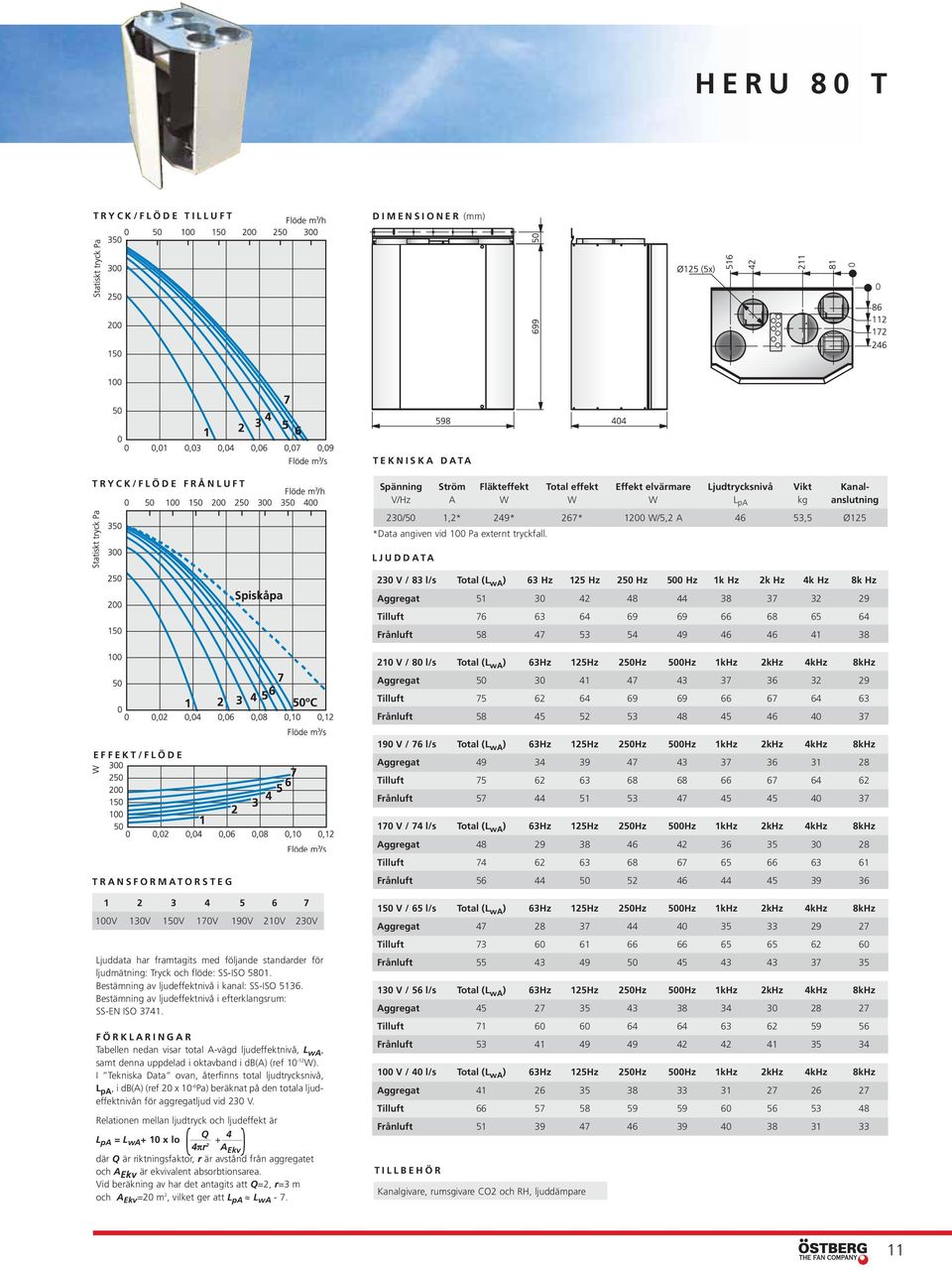

11 HERU 80 T TRYCK/FLÖDE TILLUFT DIMENSIONER (mm) 0 0 TEKNISKA DATA TRYCK/FLÖDE FRÅNLUFT Spänning Ström Fläkteffekt Total effekt Effekt elvärmare Ljudtrycksnivå Vikt Kanal- V/Hz A W W W L pa kg anslutning 230/50 1,2* 249* 267* 1200 W/5,2 A 46 53,5 Ø125 *Data angiven vid 100 Pa externt tryckfall. LJUDDATA 230 V / 83 l/s Total (L wa ) 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz Aggregat Tilluft Frånluft V / 80 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Aggregat Tilluft Frånluft EFFEKT/FLÖDE TRANSFORMATORSTEG V 130V 150V 170V 190V 210V 230V Ljuddata har framtagits med följande standarder för ljudmätning: Tryck och flöde: SS-ISO Bestämning av ljudeffektnivå i kanal: SS-ISO Bestämning av ljudeffektnivå i efterklangsrum: SS-EN ISO FÖRKLARINGAR Tabellen nedan visar total A-vägd ljudeffektnivå, L wa, samt denna uppdelad i oktavband i db(a) (ref W). I Tekniska Data ovan, återfinns total ljudtrycksnivå, L pa, i db(a) (ref 20 x 10-6 Pa) beräknat på den totala ljudeffektnivån för aggregatljud vid 230 V. Relationen mellan ljudtryck och ljudeffekt är Q 4 L pa = L wa + 10 x lo + ( 4πr2 A Ekv ) där Q är riktningsfaktor, r är avstånd från aggregatet och A Ekv är ekvivalent absorbtionsarea. Vid beräkning av har det antagits att Q=2, r=3 m och A Ekv =20 m 2, vilket ger att L pa L wa V / 76 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Aggregat Tilluft Frånluft V / 74 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Aggregat Tilluft Frånluft V / 65 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Aggregat Tilluft Frånluft V / 56 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Aggregat Tilluft Frånluft V / 40 l/s Total (L wa ) 63Hz 125Hz 250Hz 500Hz 1kHz 2kHz 4kHz 8kHz Aggregat Tilluft Frånluft TILLBEHÖR Kanalgivare, rumsgivare CO2 och RH, ljuddämpare 11

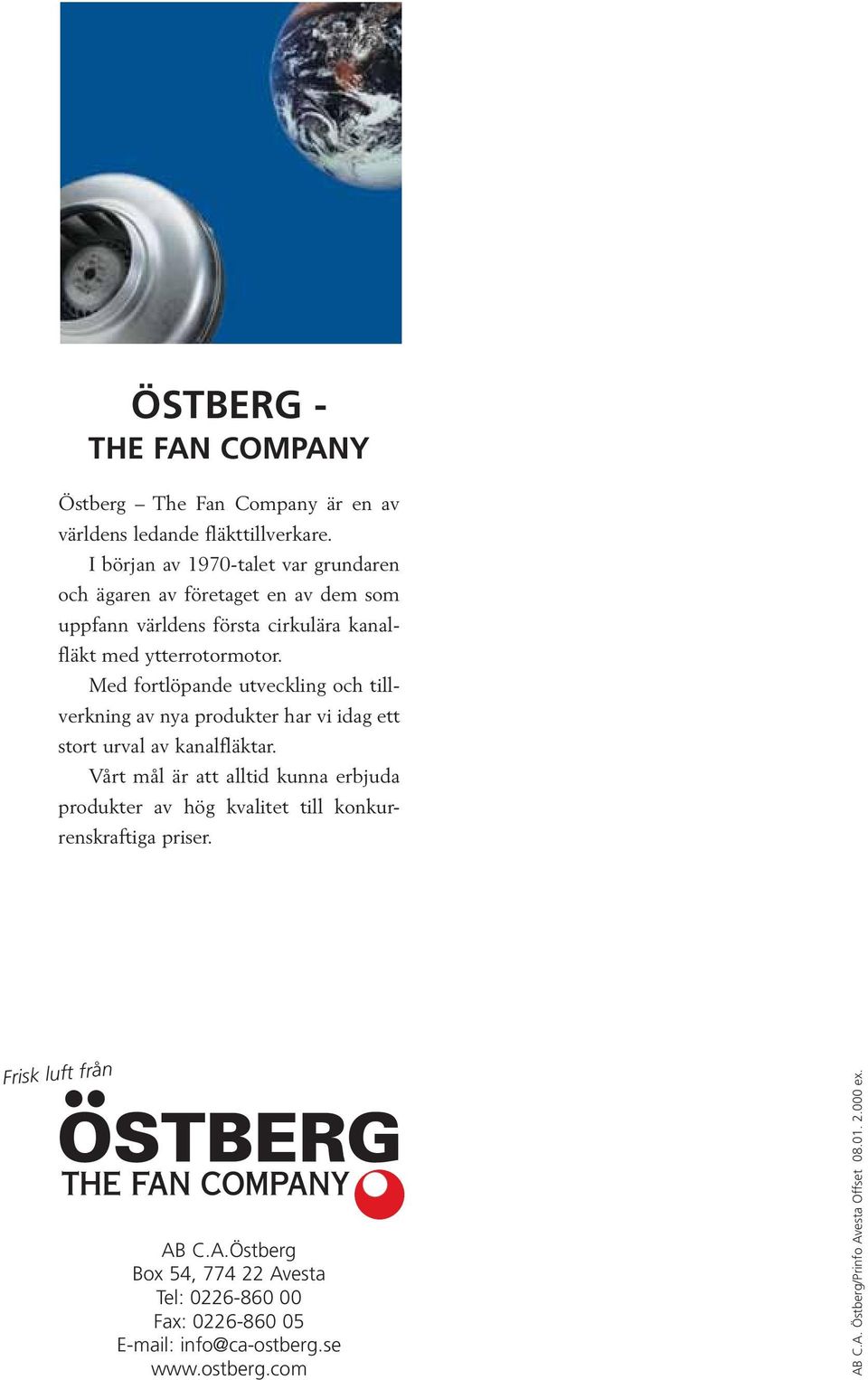

12 ÖSTBERG - THE FAN COMPANY Östberg The Fan Company är en av världens ledande fläkttillverkare. I början av 1970-talet var grundaren och ägaren av företaget en av dem som uppfann världens första cirkulära kanalfläkt med ytterrotormotor. Med fortlöpande utveckling och tillverkning av nya produkter har vi idag ett stort urval av kanalfläktar. Vårt mål är att alltid kunna erbjuda produkter av hög kvalitet till konkurrenskraftiga priser. Frisk luft från AB C.A.Östberg Box 54, Avesta Tel: Fax: info@ca-ostberg.se AB C.A. Östberg/Prinfo Avesta Offset ex.
