1 Värmeåtervinningsaggregat RDAF Värmeåtervinningsaggregaten RDAF Mini, Midi och Maxi är en vidareutveckling av vårt aggregat RDAE. Aggregatserien är konstruerad för att vara energieffektiv med låga SFP v -tal. Aggregaten har en roterande värmeväxlare med steglös varvtalsreglering vilket medför mycket noggrann temperaturreglering. Utöver detta finns som tillval en funktion som automatiskt begränsar den roterande värmeväxlarens fuktåterföring vid hög fukthalt i inomhusluften. RDAF-aggregaten är utrustade med Fläkt Woods styrsystem Curo som kompletteras med en grafisk kontrollpanel Curo Touch eller en enklare membranpanel Curo Basic. Aggregaten är främst avsedda för villor och mindre lokaler med placering i kalla utrymmen, exempelvis på vind. Anslutningarna är placerade i gavlarna och aggregaten behöver ej dränering vilket är en fördel speciellt vid utbyte av äldre aggregat. RDAF levereras med 2 m anslutningskabel för kontrollpanel. Energibesparing RDAF är ett energieffektivt värmeåtervinningsaggregat med lågt SFPv-värde vilket säkerställer en låg energiförbrukning. För att uppnå detta används kammarfläktar med B-hjul som drivs av högeffektiva EC-motorer. Mätningar visar att motorerna har en energiförbrukning på endast - % av motsvarande konventionella växelströmsmotorer. RDAF är försett med en roterande värmeväxlare som har en temperaturverkningsgrad på upp till 86% (villkor enligt EN 8). Flödesdiagram Mini Midi Maxi l/s Produktfakta Tre storlekar Temperaturverkningsgrad upp till 86% Varvtalsstyrd roterande värmeväxlare Lågt SFP v -värde Kammarfläktar med högeffektiva EC-motorer Individuellt justerbara fläktar Rekommenderas för bostadsytor upp till: Mini, m 2 (75 l/s), Midi, 270 m 2 (0 l/s), Maxi, 0 m 2 (180 l/s) Filter, klass F7/M5 Kräver ingen dränering Lätt att installera & servicevänlig Automatisk begränsning av fuktåterföring (tillval) Grafisk kontrollpanel Curo Touch (tillval) Modbus-kommunikation VVS AMA-kod QAB Produktkod exempel RDAF Värmeåtervinningsggregat RDAF Midi med eftervärme, fuktstyrning, standardfilter & ethernet anslutning. Fläkt Woods 9348 SE Rätt till ändringar förbehålles

2 Beskrivning, material, eldata, styrutrustning Aggregatets huvuddelar Elektriska data Spänning: 2 V, enfas Hz Storlek Fläktmotorer 1) Eftervärmare Märkeffekt Effekt, W Effekt, W W Mini Midi Maxi ) Avser två fläktmotorer Styrutrustning Aggregatet är försett med en elektronisk styrenhet. Enheten är inbyggd i aggregatet och sköter driften av fläktarna, den roterande värmeväxlaren och eventuell eftervärmare Uteluftsgivare 2. Tilluftsluftsfilter 3. Värmeväxlare 4. Värmeväxlarmotor Eftervärmare 6. Tilluftfläkt 7.Tilluftsgivare 8.Frånluftsgivare 1 9. Hölje. Frånluftsfilter 11. Styrenhet 12. Frånluftsfläkt Fläktstyrning Via kontrollpanelen (tillbehör) kan tre driftslägen väljas: BORTA används vid lägre ventilationsbehov, exempelvis semester HEMMA används för normalt ventilationsflöde FORCERING används vid högre ventilations behov (återgång sker automatiskt efter 1 minuter) Hölje Ytterhöljet för Mini och Midi är tillverkat av vitlackad plåt, Maxis hölje är av galvaniserad plåt. Innerhöljet är av galvaniserad plåt med mellanliggande 25 mm isolering av mineralull. Aggregatluckan låses med bult. Fläktar Fläktarna har B-hjul och drivs av energisnåla EC-motorer. De är lätta att ta ut vid service och underhåll. Fläktarnas varvtal kan injusteras steglöst oberoende av varandra. Värmeväxlare Aggregatet är försett med roterande värmeväxlare i aluminium som har en temperaturverkningsgrad på upp till 86%. Växlaren regleras steglöst och styrs automatiskt av den inbyggda styrenheten. Aggregatet är även försett med en avfrostningsautomatik. Värmeväxlaren är uttagbar för rengöring. Luftflöde, l/s RDAF Mini Midi 85 83, Maxi ,3 82,5 81,5 Temperaturverkningsgrad, % Tabellen ovan visar respektive aggregats temperaturverkningsgrad i % vid ett givet flöde med villkor enligt EN 8. Eftervärmare Aggregatet kan kompletteras med en elektrisk eftervärmare. Filter Aggregatet är försett med filter av klass F7 på tilluften och M5 på frånluften som standard. Fläkthastigheterna kan injusteras oberoende av varandra via någon av våra kontrollpaneler (tillval). Värdena avläses i Curo Basic med blinkande lysdioder och i Curo Touch i klartext. Temperaturstyrning Styrenheten reglerar den roterande värmeväxlaren och eventuell eftervärmare till att hålla inställd temperatur. Tilluftstemperaturen justeras mot önskat börvärde i två steg. I första hand med energiåtervinning från den roterande värmeväxlaren. I andra hand om detta inte räcker till med eftervärmaren. Eftervärmaren aktiveras endast när den roterande värmeväxlaren är i drift. Under kalla perioder då frost kan bildas i rotorn aktiverar styrenheten en avfrostningsfunktion. Avfrostning sker var 6:e timme när utetemperaturen är under C. Kylåtervinning På sommaren, om frånluften är kallare än uteluften, startar den roterande värmeväxlaren för att återvinna kylan i den kallare frånluften. Detta är framför allt aktuellt när det finns någon form av kylmaskin i huset. Larm Kontrollpanelen (tillbehör) har en indikering för larm. Panelen indikerar när det är dags för filterbyte. Emballage Aggregatet levereras på pall med en wellpapphuv som skydd. Drift- & skötsel och monteringsinstruktioner medföljer. Fläkt Woods 9348 SE Rätt till ändringar förbehålles

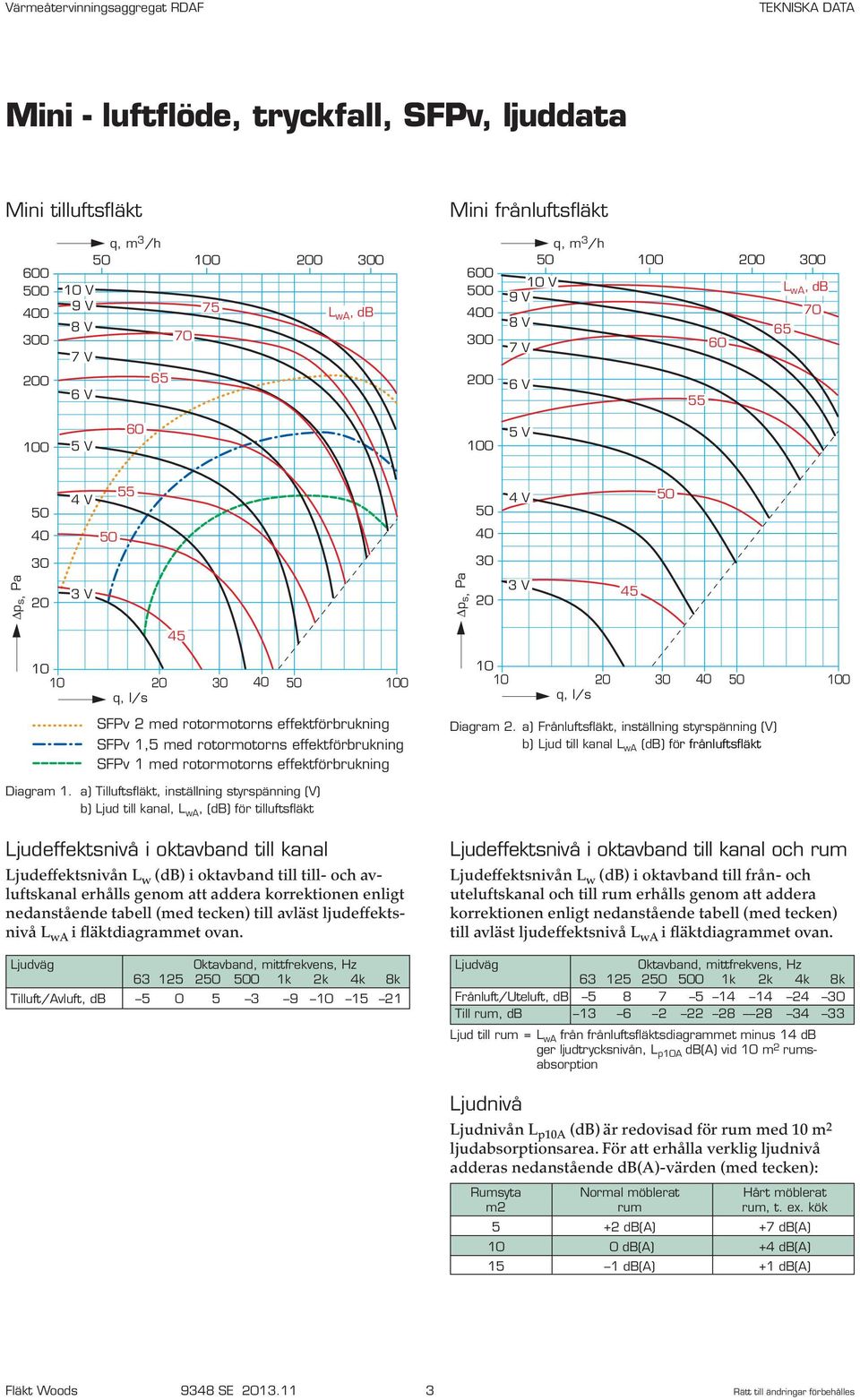

3 Mini - luftflöde, tryckfall, SFPv, ljuddata Mini tilluftsfläkt Mini frånluftsfläkt 0 0 V V SFPv 2 med rotormotorns effektförbrukning SFPv 1,5 med rotormotorns effektförbrukning SFPv 1 med rotormotorns effektförbrukning 0 Diagram 2. a) Frånluftsfläkt, inställning styrspänning (V) b) Ljud till kanal L wa (db) för frånluftsfläkt Diagram 1. a) Tilluftsfläkt, inställning styrspänning (V) b) Ljud till kanal, L wa, (db) för tilluftsfläkt Ljudeffektsnivå i oktavband till kanal Ljudeffektsnivån L w (db) i oktavband till till- och avlufts kanal erhålls genom att addera korrektionen enligt nedan stående tabell (med tecken) till avläst ljud effektsnivå L wa i fläktdiagrammet ovan k 2k 4k 8k Tilluft/Avluft, db Ljudeffektsnivå i oktavband till kanal och rum Ljudeffektsnivån L w (db) i oktavband till från- och ute luftskanal och till rum erhålls genom att addera korrektionen enligt nedanstående tabell (med tecken) till avläst ljud effekts nivå L wa i fläktdiagrammet ovan k 2k 4k 8k Frånluft/Uteluft, db Till rum, db Ljud till rum = L wa från frånluftsfläktsdiagrammet minus 14 db ger ljudtrycksnivån, L pa db(a) vid m 2 rumsabsorption Ljudnivå Ljudnivån L pa (db) är redovisad för rum med m2 ljudabsorptionsarea. För att erhålla verklig ljudnivå adderas nedanstående db(a)-värden (med tecken): Rumsyta Normal möblerat Hårt möblerat m2 rum rum, t. ex. kök 5 +2 db(a) +7 db(a) 0 db(a) +4 db(a) 15 1 db(a) +1 db(a) Fläkt Woods 9348 SE Rätt till ändringar förbehålles

4 Midi - luftflöde, tryckfall, SFPv, ljuddata Midi tilluftsfläkt Midi frånluftsfläkt 0 0 V V SFPv 2 med rotormotorns effektförbrukning SFPv 1,5 med rotormotorns effektförbrukning SFPv 1 med rotormotorns effektförbrukning 0 1 Diagram 4. a) Frånluftsfläkt, inställning styrspänning (V) b) Ljud till kanal L wa (db) för frånluftsfläkt Diagram 3. a) Tilluftsfläkt, inställning styrspänning (V) b) Ljud till kanal, L wa, (db) för tilluftsfläkt Ljudeffektsnivå i oktavband till kanal Ljudeffektsnivån L w (db) i oktavband till till- och avlufts kanal erhålls genom att addera korrektionen enligt nedan stående tabell (med tecken) till avläst ljud effektsnivå L wa i fläktdiagrammet ovan k 2k 4k 8k Tilluft/Avluft, db Ljudeffektsnivå i oktavband till kanal och rum Ljudeffektsnivån L w (db) i oktavband till från- och ute luftskanal och till rum erhålls genom att addera korrektionen enligt nedanstående tabell (med tecken) till avläst ljud effekts nivå L wa i fläktdiagrammet ovan k 2k 4k 8k Frånluft/Uteluft, db Till rum, db Ljud till rum = L wa från frånluftsfläktsdiagrammet minus 11 db ger ljudtrycksnivån, L pa db(a) vid m 2 rumsabsorption Ljudnivå Ljudnivån L pa (db) är redovisad för rum med m2 ljudabsorptionsarea. För att erhålla verklig ljudnivå adderas nedanstående db(a)-värden (med tecken): Rumsyta Normal möblerat Hårt möblerat m2 rum rum, t. ex. kök 5 +2 db(a) +7 db(a) 0 db(a) +4 db(a) 15 1 db(a) +1 db(a) Fläkt Woods 9348 SE Rätt till ändringar förbehålles

5 Maxi - luftflöde, tryckfall, SFPv, ljuddata Maxi tilluftsfläkt Maxi frånluftsfläkt V V SFPv 2 med rotormotorns effektförbrukning SFPv 1,5 med rotormotorns effektförbrukning SFPv 1 med rotormotorns effektförbrukning 0 Diagram 6. a) Frånluftsfläkt, inställning styrspänning (V) b) Ljud till kanal L wa (db) för frånluftsfläkt Diagram 5. a) Tilluftsfläkt, inställning styrspänning (V) b) Ljud till kanal, L wa, (db) för tilluftsfläkt Ljudeffektsnivå i oktavband till kanal Ljudeffektsnivån L w (db) i oktavband till till- och avlufts kanal erhålls genom att addera korrektionen enligt nedan stående tabell (med tecken) till avläst ljud effektsnivå L wa i fläktdiagrammet ovan k 2k 4k 8k Tilluft/Avluft, db Ljudeffektsnivå i oktavband till kanal och rum Ljudeffektsnivån L w (db) i oktavband till från- och ute luftskanal och till rum erhålls genom att addera korrektionen enligt nedanstående tabell (med tecken) till avläst ljud effekts nivå L wa i fläktdiagrammet ovan k 2k 4k 8k Frånluft/Uteluft, db Till rum, db Ljud till rum = L wa från frånluftsfläktsdiagrammet minus 5 db ger ljudtrycksnivån, L pa db(a) vid m 2 rumsabsorption Ljudnivå Ljudnivån L pa (db) är redovisad för rum med m2 ljudabsorptionsarea. För att erhålla verklig ljudnivå adderas nedanstående db(a)-värden (med tecken): Rumsyta Normal möblerat Hårt möblerat m2 rum rum, t. ex. kök 5 +2 db(a) +7 db(a) 0 db(a) +4 db(a) 15 1 db(a) +1 db(a) Fläkt Woods 9348 SE Rätt till ändringar förbehålles

6 Mått och vikt Mått och vikt A C H H1 E F J G L ØD ØD Frånluft Avluft B Tilluft Uteluft Alla mått i mm. Storlek L B H H1 A C ØD E F G J Vikt, kg Mini Midi Maxi Fläkt Woods 9348 SE Rätt till ändringar förbehålles

7 Produktkod, tillval i produktkod, tillbehör Produktkod Värmeåtervinningsaggregat Storlek (a) 1 = Mini 2 = Midi 3 = Maxi Batteri (b) 0 = utan 1 = eftervärmare el, 00 W Fuktstyrning (c) 0 = utan 1 = med Filter tilluft/frånluft (d) 2 = F7 kompakt/m5 kompakt Luftkvalitetstyrning (e) 0 = utan 6 = CO 2 Ethernetanslutning (f) 0 = utan 5 = med Generation (g) 1 RDAF-a-b-c-d-e-f-g Tillval i produktkod Fuktstyrning Funktionen begränsar automatiskt den rote rande värmeväxlarens fuktåterföring vid hög fukthalt i inomhusluften. Funktionen kan även beställas i efterhand för komplettering, då med produktkod: RDKZ CO 2 -styrning Funktionen reglerar mot ett förinställt börvärde. Fläkthastigheten justeras automatiskt för att uppnå önskad CO 2 -halt. OBS! CO 2 -styrning kräver kontrollpanel Curo Touch. Funktionen kan även beställas i efterhand för komplettering, då med produktkod: RDKZ Ethernetanslutning Funktionen kan användas för att koppla upp aggregatet i ett befintligt nätverk. RDAF har en inbyggd Webserver vilket gör att det går att läsa av och ändra vissa parametrar via en webläsare. Anslutningen kan även användas vid uppkoppling mot ett överordnat system via Modbus TCP/IP. Funktionen kan även beställas i efterhand för komplettering, då med produktkod: RDKZ Tillbehör Kontrollpanel (krävs för injustering av fläktar) Variant (b) 1 = Curo Basic (membranpanel) 3 = Curo Touch (touchpanel) Förlängningskabel till kontrollpanel Variant (b) 1 = 6-polig flatkabel Längd (cc) 02 = 2 meter = meter 25 = 25 meter Generation (d) 1 Filtersats, mini F7 / M5 (1+1) Filtersats, midi F7 / M5 (1+1) Filtersats, maxi F7 / M5 (1+1) Kombihuv, mini Kombihuv, midi Kombihuv, maxi Ljuddämpare, mini Ljuddämpare, midi Ljuddämpare, maxi RDKZ-41-b RDKZ-43-b-cc-d RDAZ-21-1 RDAZ-12 RDAZ-21-3 RDAZ-22-1 ABRZ-01-1 ABRZ-01-2 BDER BDER BDER Tillbehör Kontrollpanel Curo Basic - RDKZ-41-1 Extern kontrollpanel för väggmontage. Fläkthastigheten kan ställas i tre driftslägen; BORTA, HEMMA och FOR- CERING. Panelen visar även filterlarm. Kontrollpanel Curo Touch - RDKZ-41-3 Extern kontrollpanel för väggmontage. Med kontrollpanelen kan fläkthastigheter, CO 2 -styrning och driftshastigheter justeras och avläsas i klartext. Kontrollpanelen visar även larm mm. OBS! Kontrollpanel krävs för injustering av fläktar. Kombihuv RDAZ-22 alt. ABRZ-01 Väggmonterad ytterväggshuv för uteluft och avluft. Huven som är tillverkad av svart plastbelagd plåt förhindrar överläckning mellan uteluft och avluft. Ljuddämpare BDER- Ljuddämpare, isolerad med mm stenull. Längd 900 mm. Ljuddämpning vid mittfrekvens, Hz Storlek Kanal diameter k 2k 4k 8k Mini Ø1 mm Midi Ø mm Maxi Ø2 mm Fläkt Woods 9348 SE Rätt till ändringar förbehålles
