1 STANDARDMÄRKNING BORÅS LASARETT 00 Borås Lasarett CCD Engineering Erik Andersen Ängsjövägen 0 Rydboholm ENGINEERING

2 STANDARDMÄRKNING BORÅS LASARETT 00 INNEHÅLLSFÖRTECKNING LÄNK RUBRIK SIDA Innehållsförteckning Förord Grunden i märksystemet Benämningar Mediesystem Benämningar Gas Benämningar Luftbehandling Benämningar Sprinkler och Kyla Benämningar El Benämningar Styr 0 Systemets Grunduppbyggnad Tilluftsfläkt / Frånluftsfläkt Spjällställdon m. spjäll / Ventilställdon m. ventil Återluftfläkt / Cirkulationsaggregat Cirkulationsaggregat kyla / Pump Temperaturgivare / Tryckgivare Flödesgivare / Fuktgivare Flödesgivare / CO Givare Rotationsgivare / Rökdetektor Märkning anläggningsdelar - systemadressering 0 Märkning - Gassystem Luftbehandling - märkning av anläggningsdelar Luftbehandling - märkning av anläggningsdelar, fasta mätdon Luftbehandling - märkning Tilluftsdon / Frånluftsdon Luftbehandling - märkning Luft eftervärmare Ventiler - märkning Ventiler - märkning AV Ventiler - märkning RV Ventiler - märkning RV Princip för rör och kanaler 0 Princip för rör och kanaler Kallvatten KV Varmvatten Värme sekundär VS Värme sekundär VS Luftbehandling Luftbehandling Tidigare Revisioner

3 STANDARDMÄRKNING BORÅS LASARETT 00 Förord En installation i en byggnad kan liknas med ett brev, är brevet rätt adresserad kan posten förstå vart det skall ta vägen och förstå vart det kommer ifrån. För Borås lasarett har märkning av installationer länge varit en självklarhet och därför också varit högt prioriterat. För att skapa ordning används därför Standardmärkning Borås Lasarett. Ovannämnda skrift togs fram med tanke på att skapa ett praktiskt enhetligt märksystem. Med tiden har åsikter om märksystemet växt fram. Detta har aktualiserat en revidering. Standard märkning får nu en datoriserad form som kan skickas med E- mail. Detta underlättar administrationen och göra handboken lättare att använda. Vi har valt Power point som applikationsprogram. Det är lätt att använda och administrera, kan användas som undervisning och bildspel och alla kan använda det. Det går även att skriv ut som bok. Standardmärkning har försetts med en revisionsmapp. Denna innehåller upplysningar om de senaste revisionerna och ändringarna. Förslag på ändringar lämnas till ansvarig revisor, Erik Andersen. Aktuell version finns allltid att hämta på G:\afa\driftområde\ övergripande\tekniska krav\standardmärkning länk till revision Med förväntningar på att denna reviderade utgåva av Standardmärkning Borås lasarett skall bli ett stöd för hur märkning på lasarettet i Borås skall se ut, för Västfastigheter BORÅS 00 0 CCD/ Erik Andersen

4 STANDARDMÄRKNING BORÅS LASARETT 00 Grunden i märksystemet Frågor och Svar är idén i märksystemet Var är saken placerad? Vad är det? Till vilken nytta? Byggnad, plan, rum System anläggning och komponent Betjänar område, system, anläggning, rum m.m Märkningen ska vara så klar och tydlig att man med rimlig lokal och systemkännedom kan ta sig till försörjningsstället och till betjäningsstället utan att vara osäker och utan att använda mycket tid till att leta sig fram. Borås Lasarett Omfattar ca byggnader ett omfattande komplex. Klara regler om identitet är därför ett måste. Byggandens tekniska identitet är numera enbart ett nr. Som mest har en byggnad 0 plan och plan under mark. För huvudlasarettet är +0,0 planet = plan Exempel: Byggnad plan rum skrivs så här: 0. Denna byggnadstekniska identitet är numera standard. En annan rumsidentitet som är karakteristisk är användarens namn på verksamheten som bedrivs i rummet t.ex operationssal, kontor, övernattningsrum. Denna text ingår därför i märkningen om den är viktig vid kommunikation med personal på avdelningen. Exempel: 0 0 op.sal (byggnad plan op.sal)

5 STANDARDMÄRKNING BORÅS LASARETT 00 Benämningar Media Vätska VP VS VS VS VS VS VS VS VS VÅ KBP KB KB KB KV 00 KV 0 KV 0 VV VVC S D DR Å ÅL ÅH Fjärrvärmevatten från Borås Energi Sekundärt vatten i fjärrvärmeanläggningar Styrning: Temperaturstyrning Systemet har ett större försörjningsområde så som flera hus och flera VS och VS grupper Sekundärt vatten och värmeanläggningar för radiatorer Styrning: Temperaturstyrning beroende av utetemp och andra parametrar Styrningen sker direkt i VVX vent på SP VP eller i shunt på SV VS Sekundärt vatten i värmeanläggning för ventilation Styrning: Temperaturstyrning beroende av utetemp och andra parametrar Styrningen sker direkt i VVX vent på SP VP eller i shunt på SV VS Sekundärt vatten i värmeanläggningar för ventilation efterbehandling Styrning: Temperaturstyrning beroende av utetemp och andra parametrar Styrningen sker direkt i VVX vent på SV VP eller i shunt på SV VS eller annan SV Golvvärme Bassängvärme Markvärme Takvärme, strips Glycol/Brine lösning för värmeåtervinningsystem Primärsystem för köldbärare Medietemperatur < + gr C Medietemperatur gr C Medietemperatur > + gr C Tappkallvatten; stadsvattentryck 00 kpa Tappkallvatten; tryckhöjt till 0 kpa Förvärmt Tappkallvatten; tryckhöjt till 0 kpa Tappvarmvatten Tappvar,vatten Cirkulation Spillvatten Dagvatten Dräneringsvatten Ånga Ånga Lågtryck Ånga Högtryck, > b bar

6 STANDARDMÄRKNING BORÅS LASARETT 00 Benämningar Media Gas G SL BRL L L L G G Gas Säkerhetsledning Ledning för bramdsläckningsändamål Andningsluft Instrumentluft Teknisk Luft Andningsoxygen Lustgas G CO G Nitrogen Gasol Acetylen Hydrogen G G Gasutlopp Vacuumsug

7 STANDARDMÄRKNING BORÅS LASARETT 00 Benämningar Luftbehandling LB LBA Luftbehandlingsystem Luftbehandlingsaggregat, Typ enhetsaggregat TA/FA (gl bet) Luftbehandlingsaggregat, Typ enhetsaggregat TA(gl bet) FA (gl bet) EBA ÅA CA CAK TF FF ÅF CF LV LK LR LF LD LVK LVE SP Luftbehandlingsaggregat Tilluft Luftbehandlingsaggregat Frånluft Efterbehandlingsaggregat Återluftaggregat Cirkulationsaggregat Cirkulationsaggregat kyla Tilluftfläkt Frånluftfläkt Återluftfläkt Cirkulationsfläkt Luftvärmare Luftkylare Luftrenare Luftfuktare Ljuddämpare Kombinerad luft-värme kylare Lufteftervärmare Spjäll Kommenater: TA/FA, TA, FA, EBA är beteckningar som förekommer i befintliga installationer. Vid nya installationer används LB som systembeteckning och övriga delar av installationen betraktas som komponenter

8 STANDARDMÄRKNING BORÅS LASARETT 00 Benämningar Sprinkler SP BRL L Sprinkler Brand Tryckluft Benämningar Kyla KA VKA KK KD EV EK R KB KM VA VS SIL GT GP GF SG VO RKY RF Kylaggregat Vätskekylaggregat Kylkompressor Kondensor Förångare Ekonomiser Köldmediebärare Köldbärare Kylmedie Stängningsventil Styr och reglerventiler Sil Givare temperatur Givare Tryck Givare Flöde Synglas Oljevärmare Kylrum Frysrum Övrigt Se svensk kylnorm, faktablad

9 STANDARDMÄRKNING BORÅS LASARETT 00 Benämningar El El AS HI LC Övrigt El Apparatskåp Hiss Larmcentral Se Märkning Elsystem Borås Lasarett Benämningar Rör GF GL GM GP GT AV RV SV SV VA P EX PA Flödegivare Nivågivare Fuktgivare Tryckgivare Temperaturgivare Avstängningsventil Injusteringsventil Styrventil Magnetventil Stängningsventil Pump Expansionskärl Panna

10 STANDARDMÄRKNING BORÅS LASARETT 00 0 Benämningar Styr GF GK GL GM GP GS GT GX ST SV TI VX TK SL DHC DUC Flödesgivare CO Givare Nivågivare Fuktgivare Tryckgivare Rotationsvakt Temperaturgivare Rökdetektor Ställdon, Spjäll Ställdon, Ventil Timer Varvtalsregulator Tryckknapp Summalarm Datahuvudcentral Dataundercentral 0

11 STANDARDMÄRKNING BORÅS LASARETT 00 Systemets Grunduppbyggnad PLACERING SYSTEM KOMPNENT BETJÄNINGS OMRÅDE LB GT 0 - BYGGNAD PLAN SYSTEM KOMPONENT + FUNKTION + LÖPNUMMER BETJÄNINGSOMRÅDE BYGGNAD PLAN EXEMPEL LÄSES LB GT 0 Rumsgivaren GT0 styr luftbehandlingssystemet LB som betjänar rum i byggnad plan

12 STANDARDMÄRKNING BORÅS LASARETT 00 Tilluftfläkt -HASTIGHET -HASTIGHET VARVTALSSTYRD LEDSKENESTYRD BLADVINKELSTYRD LÖPNUMMER 0 0, 0, OSV TF 0 Frånluftfl nluftfläkt -HASTIGHET -HASTIGHET VARVTALSSTYRD LEDSKENESTYRD BLADVINKELSTYRD LÖPNUMMER 0 0, 0, OSV FF 0

13 STANDARDMÄRKNING BORÅS LASARETT 00 Spjällst llställdonlldon m. spjäll ST 0 UTELUFTSPJÄLL TILLUFTSPJÄLL FRÅNLUFTSPJÄLL ÅTERLUFTSPJÄLL BLANDNINGSSPJÄLL BRANDSPJÄLL BY PASSPJÄLL RÖKGASSPJÄLL AVLUFTSPJÄLL LÖPNUMMER 0 0, 0, OSV Ventilställdon lldon m. ventil SV 0 -VÄG ON-OFF, MAGNET -VÄG KONTINUERLIG -VÄG KONTINUERLIG LÖPNUMMER 0 0, 0, OSV

14 STANDARDMÄRKNING BORÅS LASARETT 00 Återluftfläkt ÅF 0 -HASTIGHET -HASTIGHET VARVTALSSTYRD LÖPNUMMER 0 0, 0, OSV Cirkulationsaggregat CA 0 -HASTIGHET -HASTIGHET VARVTALSSTYRD LÖPNUMMER 0 0, 0, OSV

15 STANDARDMÄRKNING BORÅS LASARETT 00 Cirkulationsaggregat kyla CAK 0 -HASTIGHET -HASTIGHET VARVTALSSTYRD LÖPNUMMER 0 0, 0, OSV Pump P 0 ENHASTIGHETSPUMP TVILLINGPUMP VARVTALSSTYRD TRYCKSTYRD LÖPNUMMER 0 0, 0, OSV

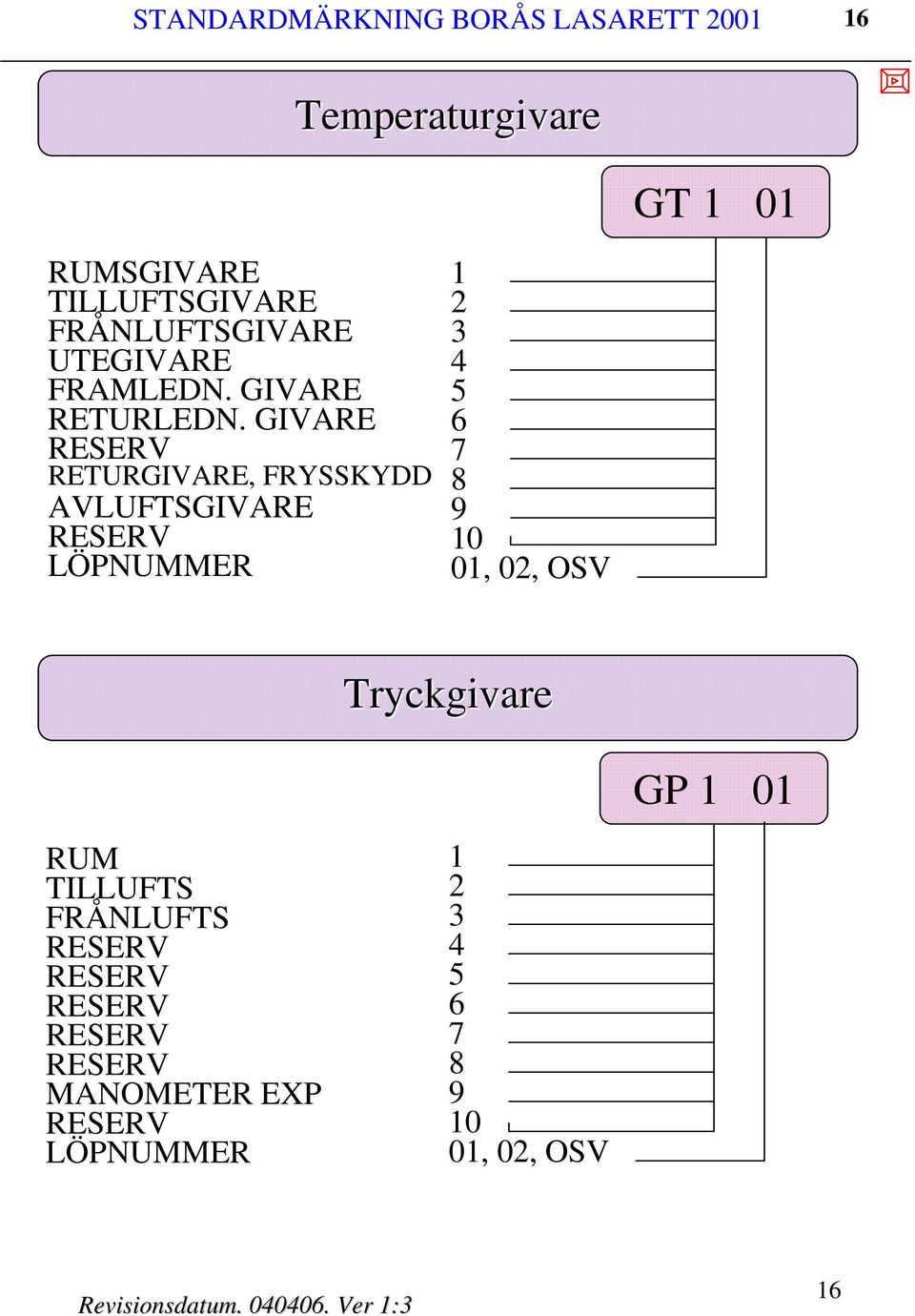

16 STANDARDMÄRKNING BORÅS LASARETT 00 Temperaturgivare GT 0 RUMSGIVARE TILLUFTSGIVARE FRÅNLUFTSGIVARE UTEGIVARE FRAMLEDN. GIVARE RETURLEDN. GIVARE RETURGIVARE, FRYSSKYDD AVLUFTSGIVARE LÖPNUMMER 0 0, 0, OSV Tryckgivare GP 0 RUM TILLUFTS FRÅNLUFTS MANOMETER EXP LÖPNUMMER 0 0, 0, OSV

17 STANDARDMÄRKNING BORÅS LASARETT 00 Flödesgivare GF 0 TILLUFT FRÅNLUFT UTE VATTEN LÖPNUMMER 0 0, 0, OSV Fuktgivare GM 0 RUM TILLUFT FRÅNLUFT LÖPNUMMER 0 0, 0, OSV

18 STANDARDMÄRKNING BORÅS LASARETT 00 Nivågivare GL 0 DAGVATTENBRUNN LÖPNUMMER 0 0, 0, OSV Koldioxid Luftkvalitet Koncentration RUM TILLUFT FRÅNLUFT LÖPNUMMER CO Givare 0 0, 0, OSV GK 0

19 STANDARDMÄRKNING BORÅS LASARETT 00 Rotationsgivare GS 0 TILLUFT FRÅNLUFT ROT VVX PUMP LÖPNUMMER 0 0, 0, OSV Rökdetektor GX 0 RUM TILLUFT FRÅNLUFT LÖPNUMMER 0 0, 0, OSV

20 STANDARDMÄRKNING BORÅS LASARETT 00 0 Märkning anläggningsdelar - Systemadressering - BYGGNADSNR. PLAN SYSTEM KOMPNENT BETJÄNINGS OMRÅDE 0 LB GT Märkskylt inom undercentral / fläktrum ska innehålla system och komponent LB GT 0 Märkskylt utanför undercentral / fläktrum ska innehålla placering av system, system och komponent 0 LB GT 0 Märkskylt utanför undercentral / fläktrum ska innehålla placering av system, system, komponent och betjäningsområde om komponenten påverkar delar av systemet (aktiv och passiv temperaturgivare) 0 LB GT MÄRKNINGEN ska underlätta framtida service och kontroll av anläggningen. Luftmängd, temperatur, tryck m.m redovisas på skylt för att kunna verifieras med lämpligt mätinstrument. 0

21 STANDARDMÄRKNING BORÅS LASARETT 00 Märkning Gassystem Gas Ritningsbeteckning Färgkod Kontrastfärg Extra märkning ANDNINGSLUFT Andningsluft L Svart/Vit Svart/Vit INSTRUMENTLUFT Instrumentluft L Svart/Vit Svart/Vit TEKNISK LUFT Teknisk Luft L Svart Vit ANDNINGSOXYGEN Andningsoxygen G Vit Svart LUSTGAS Lustgas G Blå Vit KOLDIOXID CO G Grå Svart NITROGEN Nitrogen G Brunsvart Vit GASOL Gasol Röd Svart ACETYLEN Acetylen Röd Svart HYDROGEN Hydrogen Röd Svart GASUTLOPP GASUTLOPP Gasutlopp G Blå/Brun Vit VACUUMSUG Vacuumsug G Ljusblå Svart

22 STANDARDMÄRKNING BORÅS LASARETT 00 Luftbehandling - märkning av anläggningsdelar ggningsdelar- Ca 00 mm Ca 00 mm LB - 00 m /h 0 l/s Exempel: skylt aggregat / fläkt MÄRKNING av aggregatet skall visa placering av aggregat ( byggnadsnummer ) Placering av aggregat, (plan) Aggregatets namn Vad aggregatet betjänar Luftflödet

23 STANDARDMÄRKNING BORÅS LASARETT 00 Luftbehandling - märkning av anläggningsdelar - FASTA MÄTDONM Mätpunktnr. Luftflöde. Byggnadsnr. Plan Rumsnr. T- Ps l/s Psk0 Rum T- Ps l/s Psk Del Diff. Tryck Flödesmätning. Kanaltryck Betjäningsområde MÄRKNING AV FASTA MÄTDON SKA VISA: Mätpunktsnr. T.ex. T-. Tilluftkanal, mätdon (serienr) Ps (differenstryck över mätdonet) Uppmätt luftflöde l/s motsvarar Ps Psk (statiskt tryck i kanalen efter injusteringsspjäll) Del av byggnaden som mätdonet betjänar MÄRKNINGEN ska underlätta framtida service och kontroll av anläggningen. Utan att använda instruktioner ska luftmängden kunna redovisas med lämpligt mätinstrument

24 STANDARDMÄRKNING BORÅS LASARETT 00 Luftbehandling märkning av anläggningsdelar Tilluftdon / Frånluftdon Tilluftdon Tilluftdon med injusteringsspjäll TD Ps l/s Tilluftdon utan injusteringsspjäll TD l/s Märkningen ska visa Typ av tilluftdon enl ritningsbeteckning Uppmätt differenstryck i Pa för injustering. Uppmätt luftflöde i l/s Märkningen görs med märktejp Frånluftdon Frånlufdon med injusteringsspjäll FD Ps 0 l/s Frånluftdon med injusteringskägla FD Ps 0 - l/s Märkningen ska visa Typ av frånluftdon enl ritningsbeteckning Uppmätt differenstryck i Pa för injustering. Position av injusteringskägla (kontrollventil i mm.) Uppmätt luftflöde i l/s Märkningen görs med märktejp

25 STANDARDMÄRKNING BORÅS LASARETT 00 Luftbehandling märkning av anläggningsdelar Lufteftervärmare rmare Eftervärmare LV Ps 0 l/s 0,kW Tilluftdon med injusteringsspjäll och eftervärmare TD Ps l/s 0, kw Då eftervärmaren är ansluten till ett värmesystem märkes även injusteringsventilen VS 0kPa 0,l/s inst, Märkningen ska visa Typ av efterbehandlingsaggregat enl ritningsbetäckning Uppmätt differenstryck i Pa för injustering Uppmätt luftflöde i l/s Installerad värmeeffekt

26 STANDARDMÄRKNING BORÅS LASARETT 00 Ventiler -märkning- Ventilmärkning ska ge klar och tydlig information om vilken funktion ventilen har. Texten på skylten ska vara begriplig även om denna påträffas i andra sammanhang än vid ventilen. Ventilen ska kunna beskrivas med sitt namn. Exemplet nedan visar en ventil placerad i byggnad plan K. Den betjänar tappvarmvatten. Ventil nr innebär att ventilen är den första av ventilerna i varmvattensystemet i denna byggnad och är därför en huvudavstängningsventil. Sista delen av texten informerar om betjäningsområdet, i detta fall byggnad. Beskrivning av betjäningsområdet. Byggnad: Byggnad efterföljd av byggnadens nr Plan: Enbart en siffra Rum:Rum, Rumsnr eller användningsfunktion PLACERING BYGGNAD PLACERING PLAN SYSTEM K VV BYGGNAD LÖP. NR FÖR BYGGNAD OCH PLAN BETJÄNINGSOMRÅDE

27 STANDARDMÄRKNING BORÅS LASARETT 00 Ventiler -märkning AV- K VV VV VV VV VV OPERATION VV VV K VV BYGGNAD K VV BYGGNAD PLACERING BYGGNAD PLACERING PLAN SYSTEM K VV BYGGNAD LÖP. NR FÖR BYGGNAD OCH PLAN BETJÄNINGSOMRÅDE

28 STANDARDMÄRKNING BORÅS LASARETT 00 Ventiler -märkning RV- För märkning av reglerventiler används samma metod som för avstängningsventiler. Dock tillkommer information om flödet genom ventilen, differenstrycket över ventilen, samt vilket inställningsvärde som gäller för ventilen. För reglerventil, gruppventil m.fl. gäller även att det tydligt ska framgå vilket fabrikat, vilken storlek och vilken typ ventilen är av. PLACERING BYGGNAD PLACERING PLAN SYSTEM K VVC BYGGNAD, l/s,0kpa INST., LÖP. NR FÖR BYGGNAD OCH PLAN BETJÄNINGSOMRÅDE

29 STANDARDMÄRKNING BORÅS LASARETT 00 K Ventiler -märkning RV- VVC 0,l/s,Kpa INST., VVC BYGGNAD 0,l/s,0kPa INST., PLACERING BYGGNAD PLACERING PLAN SYSTEM K VVC BYGGNAD, l/s,0kpa INST., LÖP. NR FÖR BYGGNAD OCH PLAN BETJÄNINGSOMRÅDE

30 STANDARDMÄRKNING BORÅS LASARETT 00 0 Princip för f r rör r r och kanaler Märkning av rör och kanaler innebär att de förses med en etikett som ger intressant information. Intressant information ger svara på frågor samt skapar klarhet Intressant information är klartext information till vem som helst som är berörd av anläggningen lokalt samt kodad /förkortad information till driftpersonal Den kodade / förkortade informationen fungerar enl. samma princip som ventilmärkningen. VAR KOMMER DET IFRÅN? VAD ÄR DET? -K-UC VV VARMVATTEN BYGGNAD VILKET SYSTEM ÄR DET? VART SKA DET? 0

31 STANDARDMÄRKNING BORÅS LASARETT 00 Princip för f r rör r r och kanaler Om kallvattnet försörjer brand post märks med brandskyddssymbol 0 kpa KV KALLVATTEN BYGGNAD Om platsen inte räcker till i pilfönstret kompletteras texten med klartextinformation intill pilen. Texten ska vara så stor och så placerad att den kan läsas från golvet VARMVATTNET BETJÄNAR ÄVEN OMKLÄDNINGS RUM BYGGNAD K -K-UC VV VARMVATTEN BYGGNAD

32 STANDARDMÄRKNING BORÅS LASARETT 00 Kallvatten KV Kallvattenförsörjningen till lasarettet omfattar system enl. nedan. Eventuella andra system märks med klartext enligt samma principer 00 kpa KV KALLVATTEN HELA LASARETTET 0 kpa KV KALLVATTEN HELA LASARETTET 0 kpa KV FÖRVÄRMT KALLVATTEN HELA LASARETTET Om kallvattnet försörjer brand post märks med brandskyddssymbol

33 STANDARDMÄRKNING BORÅS LASARETT 00 Varmvatten K Varmvatten märkes enligt de principer som visas i exemplet nedan. OBS Huvudstammen märkes med byggnad och nr Om det finns flera stammar anges försörjningsområde. -K-UC VV -K-UC VV -K-UC VV VARMVATTEN - VARMVATTEN - VARMVATTEN CIRKULATION BYGGNAD

34 STANDARDMÄRKNING BORÅS LASARETT 00 Värme sekundär r VS K Systemet fördelar varmvatten till byggnadens radiatorer. Framledningstemperaturen är beroende av utetemperaturen. Styrning sker direkt i VVX VS eller via shunt. Märkningen ska visa: - Varifrån Värmevattnet kommer - Funktion (ex TILLOPP RADIATORER) - Betjäningsområde - System -K-UC VS- -K-UC VS- -K-UC VS- TILLOPP RAD NORR RUM 0 -- TILLOPP RAD NORR PLAN - TILLOPP RAD NORR BYGGNAD VP

35 STANDARDMÄRKNING BORÅS LASARETT 00 Värme sekundär r VS K TA/FA VP Systemet fördelar varmvatten till byggnadens ventilatinssystem Framledningstemperaturen är beroende av utetemperaturen. Styrning sker direkt i VVX VS eller via shunt. Märkningen ska visa: - Varifrån Värmevattnet kommer - Funktion (ex TILLOPP LUFTVÄRMARE) - Betjäningsområde - System -K-UC VS- -K-UC VS- -K-UC VS- TILLOPP LUFTVÄRMARE FL TA/FA TILLOPP LUFTVÄRNARE OPERATION SAL TILLOPP LUFTVÄRMARE BYGGNAD

36 STANDARDMÄRKNING BORÅS LASARETT 00 Luftbehandling Märkningen ska visa: - Varifrån luften kommer - Funktion - Betjäningsområde - System --FL LB RÖKGASVÄDRING BYGGNAD K TA/FA --FL LB --FL LB --FL LB --FL LB TILLUFT T BYGGNAD PLAN - TILLUFT T PLAN - TILLUFT T RUM 0 TILLUFT T OPERATIONSRUM

37 STANDARDMÄRKNING BORÅS LASARETT 00 Luftbehandling Uteluft Blå Obehandlad luft Blå Behandlad luft Röd Överluft Gul Frånluft Gul Återluft Gul Avluft Brun Cirkulationsluft Gul --FL LB --FL LB --FL LB --FL LB TILLUFT T BYGGNAD PLAN - FRÅNLUFT F PLAN - UTELUFT AVLUFT --FL LB RÖKGASVÄDRING BYGGNAD

38 STANDARDMÄRKNING BORÅS LASARETT 00 Revisioner 00 ver. Märkning av gasinstallationer har tillkommit. 00 ver. Utseendejustering märkning gasinstallationer 000 ver. Kompletterad med KBP primärsystem för köldbärare

39 STANDARDMÄRKNING BORÅS LASARETT 00 Lycka till med märkning av installationer och komponenter på Borås Lasarett
