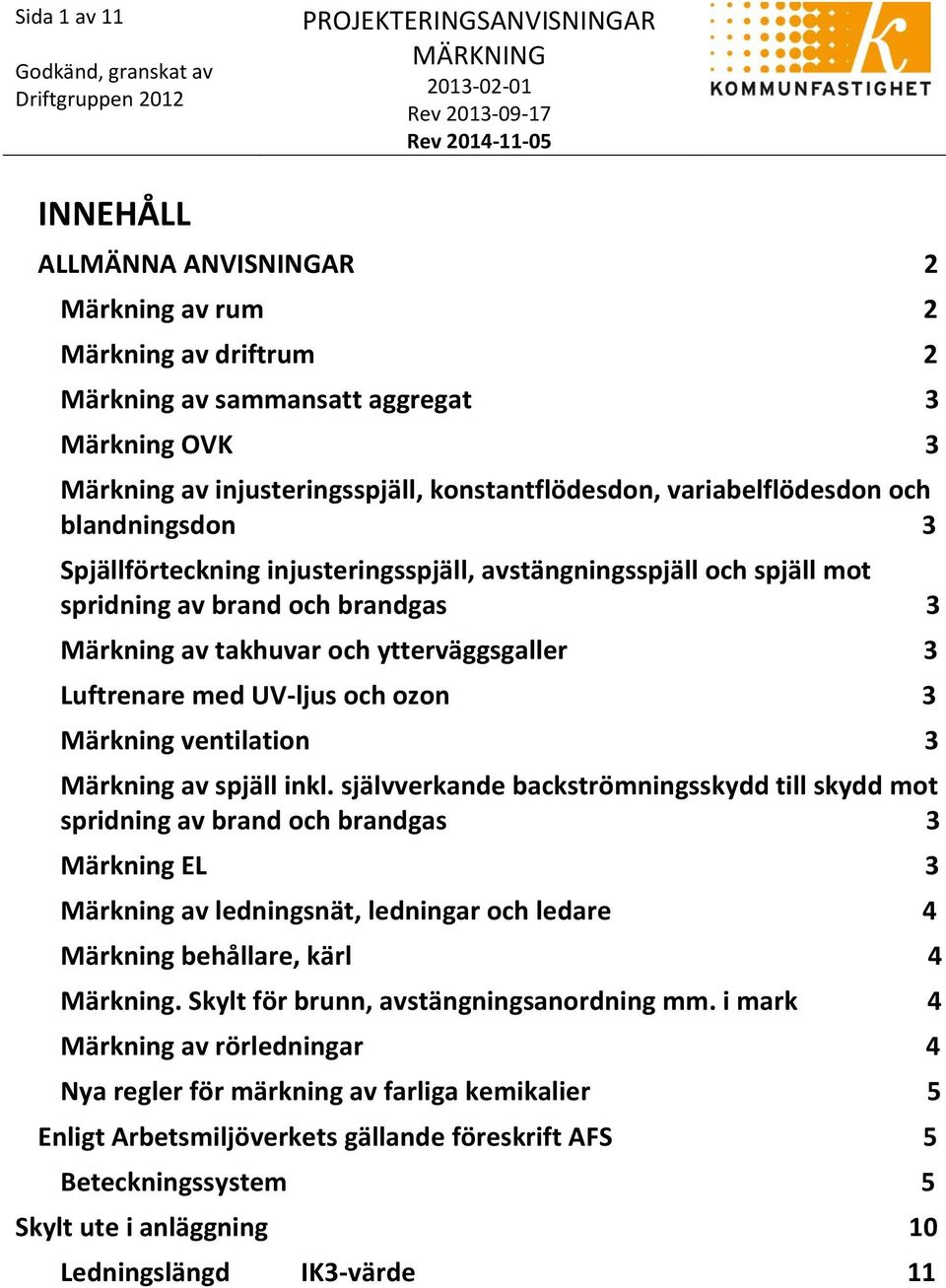

1 Sida 1 av 11 INNEHÅLL ALLMÄNNA ANVISNINGAR 2 Märkning av rum 2 Märkning av driftrum 2 Märkning av sammansatt aggregat 3 Märkning OVK 3 Märkning av injusteringsspjäll, konstantflödesdon, variabelflödesdon och blandningsdon 3 Spjällförteckning injusteringsspjäll, avstängningsspjäll och spjäll mot spridning av brand och brandgas 3 Märkning av takhuvar och ytterväggsgaller 3 Luftrenare med UV-ljus och ozon 3 Märkning ventilation 3 Märkning av spjäll inkl. självverkande backströmningsskydd till skydd mot spridning av brand och brandgas 3 Märkning EL 3 Märkning av ledningsnät, ledningar och ledare 4 Märkning behållare, kärl 4 Märkning. Skylt för brunn, avstängningsanordning mm. i mark 4 Märkning av rörledningar 4 Nya regler för märkning av farliga kemikalier 5 Enligt Arbetsmiljöverkets gällande föreskrift AFS 5 Beteckningssystem 5 Skylt ute i anläggning 10 Ledningslängd IK3-värde 11

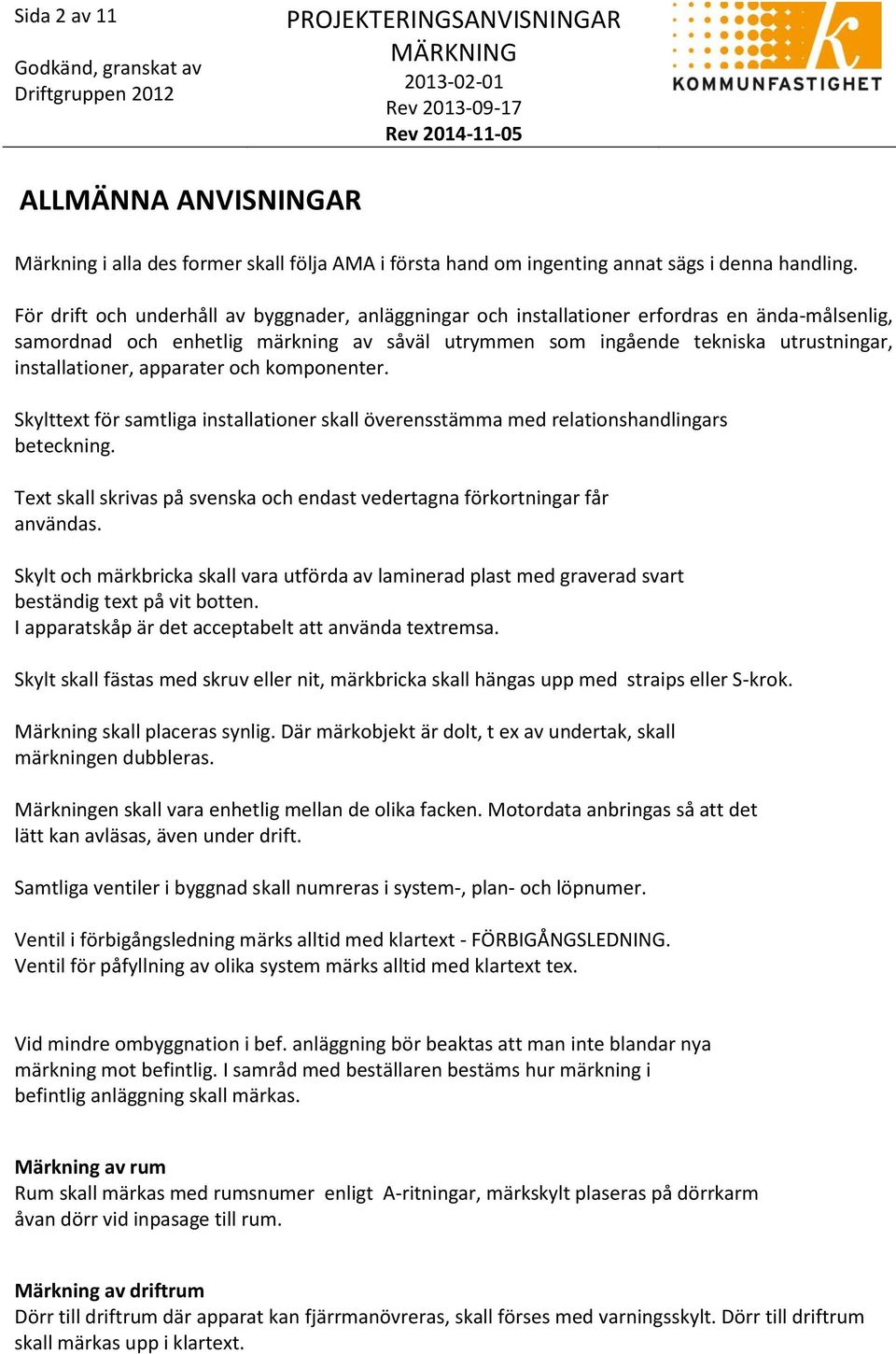

2 Sida 2 av 11 ALLMÄNNA ANVISNINGAR Märkning i alla des former skall följa AMA i första hand om ingenting annat sägs i denna handling. För drift och underhåll av byggnader, anläggningar och installationer erfordras en ända-målsenlig, samordnad och enhetlig märkning av såväl utrymmen som ingående tekniska utrustningar, installationer, apparater och komponenter. Skylttext för samtliga installationer skall överensstämma med relationshandlingars beteckning. Text skall skrivas på svenska och endast vedertagna förkortningar får användas. Skylt och märkbricka skall vara utförda av laminerad plast med graverad svart beständig text på vit botten. I apparatskåp är det acceptabelt att använda textremsa. Skylt skall fästas med skruv eller nit, märkbricka skall hängas upp med straips eller S-krok. Märkning skall placeras synlig. Där märkobjekt är dolt, t ex av undertak, skall märkningen dubbleras. Märkningen skall vara enhetlig mellan de olika facken. Motordata anbringas så att det lätt kan avläsas, även under drift. Samtliga ventiler i byggnad skall numreras i system-, plan- och löpnumer. Ventil i förbigångsledning märks alltid med klartext - FÖRBIGÅNGSLEDNING. Ventil för påfyllning av olika system märks alltid med klartext tex. Vid mindre ombyggnation i bef. anläggning bör beaktas att man inte blandar nya märkning mot befintlig. I samråd med beställaren bestäms hur märkning i befintlig anläggning skall märkas. Märkning av rum Rum skall märkas med rumsnumer enligt A-ritningar, märkskylt plaseras på dörrkarm åvan dörr vid inpasage till rum. Märkning av driftrum Dörr till driftrum där apparat kan fjärrmanövreras, skall förses med varningsskylt. Dörr till driftrum skall märkas upp i klartext.

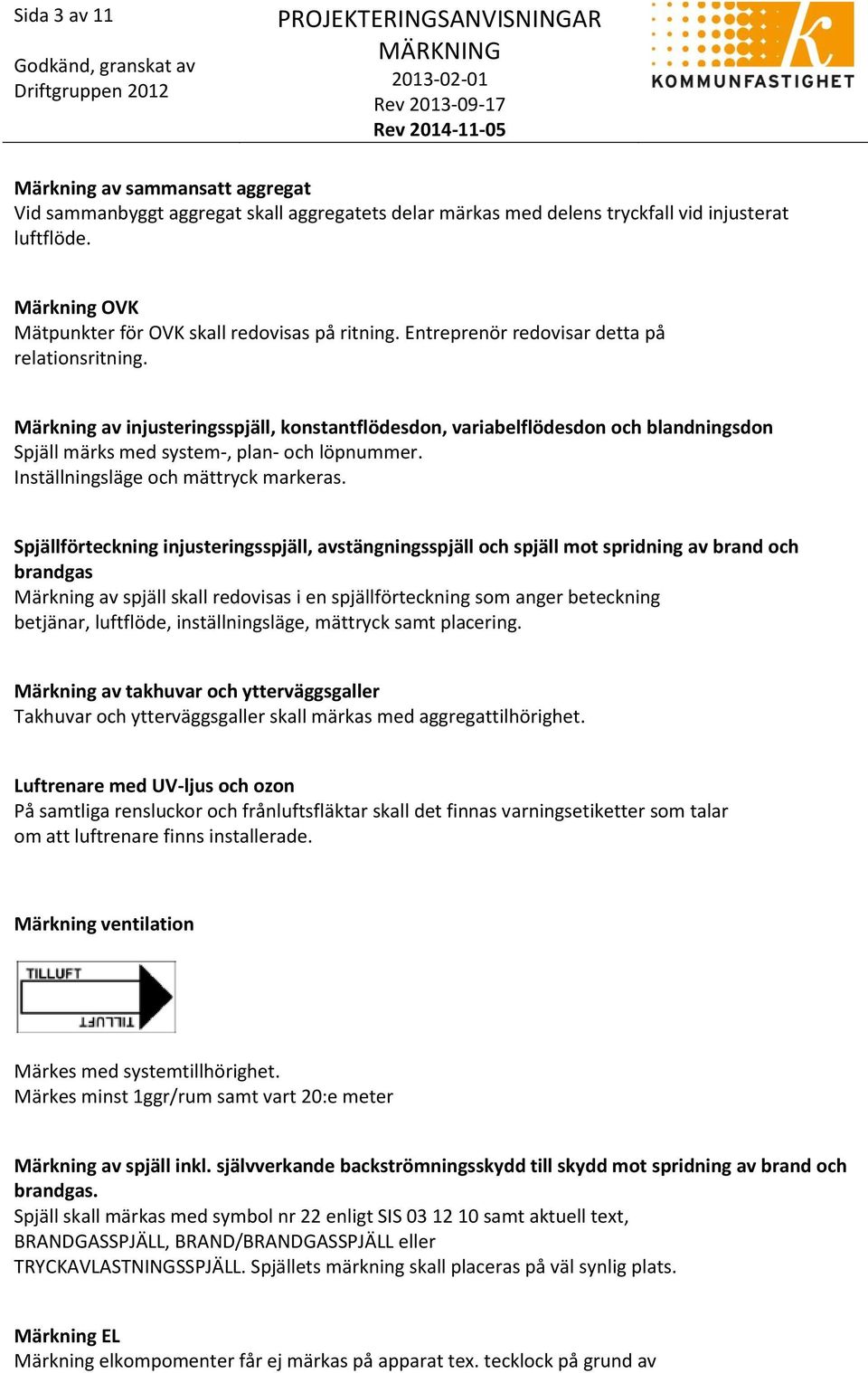

3 Sida 3 av 11 Märkning av sammansatt aggregat Vid sammanbyggt aggregat skall aggregatets delar märkas med delens tryckfall vid injusterat luftflöde. Märkning OVK Mätpunkter för OVK skall redovisas på ritning. Entreprenör redovisar detta på relationsritning. Märkning av injusteringsspjäll, konstantflödesdon, variabelflödesdon och blandningsdon Spjäll märks med system-, plan- och löpnummer. Inställningsläge och mättryck markeras. Spjällförteckning injusteringsspjäll, avstängningsspjäll och spjäll mot spridning av brand och brandgas Märkning av spjäll skall redovisas i en spjällförteckning som anger beteckning betjänar, luftflöde, inställningsläge, mättryck samt placering. Märkning av takhuvar och ytterväggsgaller Takhuvar och ytterväggsgaller skall märkas med aggregattilhörighet. Luftrenare med UV-ljus och ozon På samtliga rensluckor och frånluftsfläktar skall det finnas varningsetiketter som talar om att luftrenare finns installerade. Märkning ventilation Märkes med systemtillhörighet. Märkes minst 1ggr/rum samt vart 20:e meter Märkning av spjäll inkl. självverkande backströmningsskydd till skydd mot spridning av brand och brandgas. Spjäll skall märkas med symbol nr 22 enligt SIS samt aktuell text, BRANDGASSPJÄLL, BRAND/BRANDGASSPJÄLL eller TRYCKAVLASTNINGSSPJÄLL. Spjällets märkning skall placeras på väl synlig plats. Märkning EL Märkning elkompomenter får ej märkas på apparat tex. tecklock på grund av

4 Sida 4 av 11 förväxlingsrisk. Märkning av ledningsnät, ledningar och ledare Kabelnummer skall vara löpande för varje apparatskåp. Vid komponent skall det framgå varifrån det kommer tex. vilket apparatskåp. Märkning behållare, kärl Som innehåller hällsofarliga eller brandfarliga kemiska produkter skall märkning innehålla: Produktens namn Farosyndbol och farobetäckning Riskfraser i vissa fall Klassifisering och märkning ska göras enligt kemikalieinspektionens bestämmelser. Märkning. Skylt för brunn, avstängningsanordning mm. i mark Distansskyltar för brunn, avstängningsanordning på tomtmark skall skruvas på husfasad eller stolpe. Skyltar placeras max. 10 m från anordning. Skyltar placeras pekande i riktning mot anordning, ett avståndsmått skall anges. Placering av skyltar utföres i samråd med beställaren Märkning av rörledningar Rörledningar ska märkas med text, färg och strömningspil, vid behov ska rörledningen också märkas med symbol. Texten skall vara i KLARTEXT eller klartext och beteckning och ange ledningens formel, värde på tryck eller temperatur kan anges. Om annat media är inblanat i skall % anges. Till- och frånledning markeras med Tillopp - respektive Retur. innehåll. Kemisk Färg. Olika media märkes med specifika färger enligt riktlinjer enligt AMA YTB och i SS 741 samt i föreskriften från Arbetsmiljöverket och Räddningsverket. Pil för strömriktning. Pilen kan även placeras i färgmarkeringen = TIP-Text I Pil. SYMBOL - Brand- och farosymbol om rörledningen innehåller gas eller vätska som kan medföra risk för hälsa och säkerhet. Farosymbol - Ledningar med farligt eller brandfarligt innehåll skall märkas även med symbol med farobeteckning enligt EG direktiv 92/58, SÄIFS 1995:5, KIFS 1996:5 samt AFS 2000:4 bilaga 2.

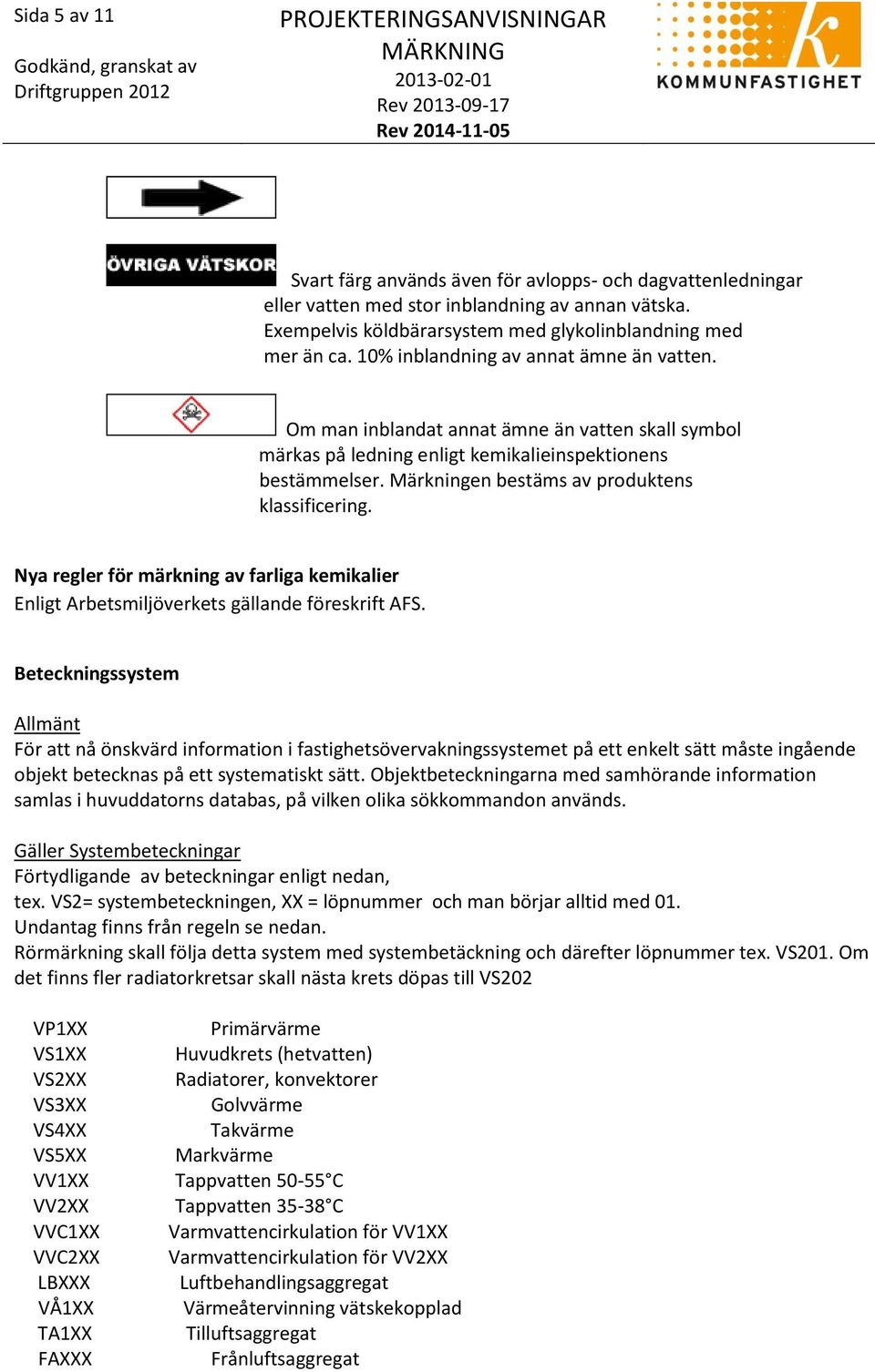

5 Sida 5 av 11 Svart färg används även för avlopps- och dagvattenledningar eller vatten med stor inblandning av annan vätska. Exempelvis köldbärarsystem med glykolinblandning med mer än ca. 10% inblandning av annat ämne än vatten. Om man inblandat annat ämne än vatten skall symbol märkas på ledning enligt kemikalieinspektionens bestämmelser. Märkningen bestäms av produktens klassificering. Nya regler för märkning av farliga kemikalier Enligt Arbetsmiljöverkets gällande föreskrift AFS. Beteckningssystem Allmänt För att nå önskvärd information i fastighetsövervakningssystemet på ett enkelt sätt måste ingående objekt betecknas på ett systematiskt sätt. Objektbeteckningarna med samhörande information samlas i huvuddatorns databas, på vilken olika sökkommandon används. Gäller Systembeteckningar Förtydligande av beteckningar enligt nedan, tex. VS2= systembeteckningen, XX = löpnummer och man börjar alltid med 01. Undantag finns från regeln se nedan. Rörmärkning skall följa detta system med systembetäckning och därefter löpnummer tex. VS201. Om det finns fler radiatorkretsar skall nästa krets döpas till VS202 VP1XX VS1XX VS2XX VS3XX VS4XX VS5XX VV1XX VV2XX VVC1XX VVC2XX LBXXX VÅ1XX TA1XX FAXXX Primärvärme Huvudkrets (hetvatten) Radiatorer, konvektorer Golvvärme Takvärme Markvärme Tappvatten C Tappvatten C Varmvattencirkulation för VV1XX Varmvattencirkulation för VV2XX Luftbehandlingsaggregat Värmeåtervinning vätskekopplad Tilluftsaggregat Frånluftsaggregat

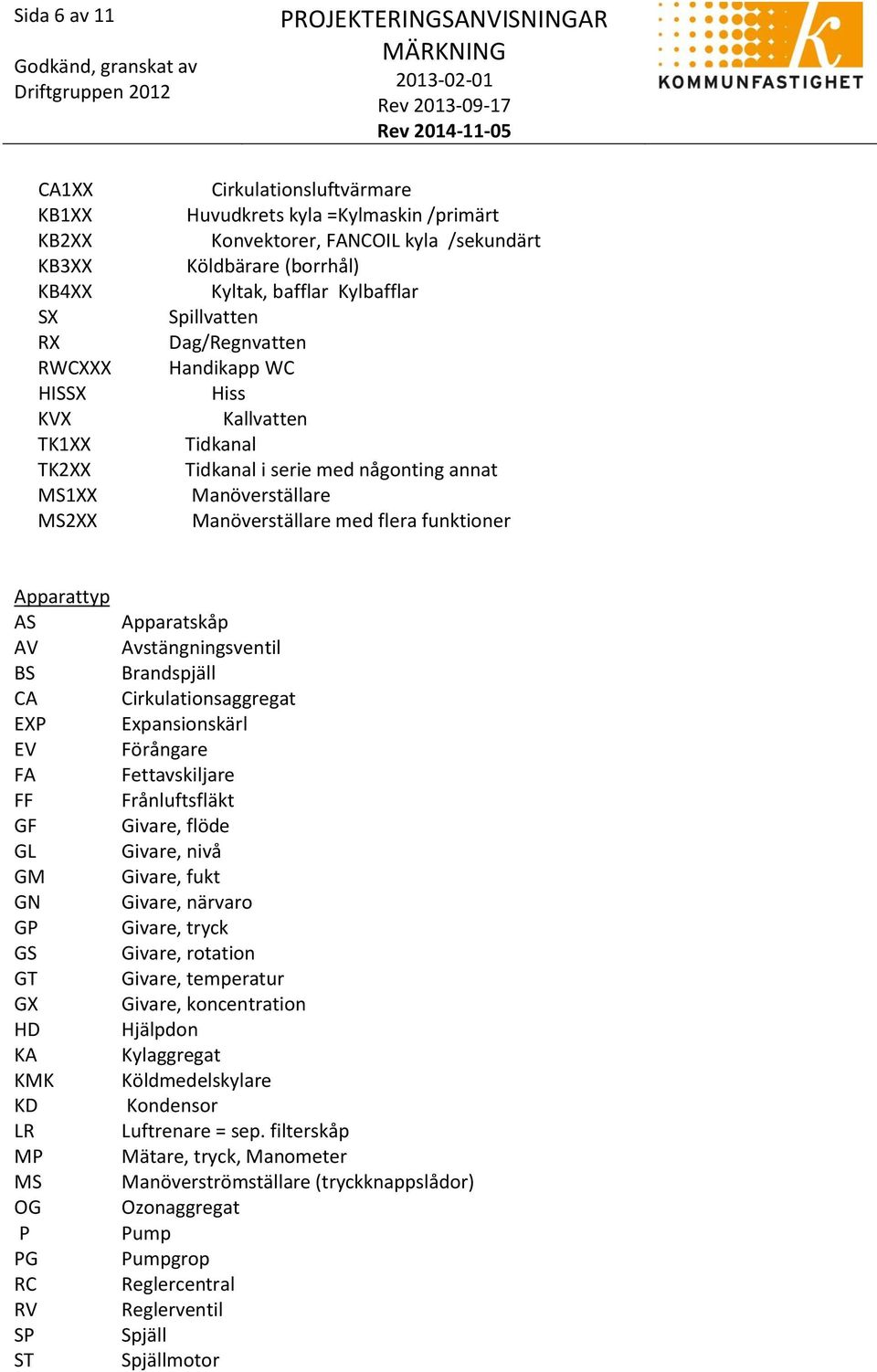

6 Sida 6 av 11 CA1XX KB1XX KB2XX KB3XX KB4XX SX RX RWCXXX HISSX KVX TK1XX TK2XX MS1XX MS2XX Cirkulationsluftvärmare Huvudkrets kyla =Kylmaskin /primärt Konvektorer, FANCOIL kyla /sekundärt Köldbärare (borrhål) Kyltak, bafflar Kylbafflar Spillvatten Dag/Regnvatten Handikapp WC Hiss Kallvatten Tidkanal Tidkanal i serie med någonting annat Manöverställare Manöverställare med flera funktioner Apparattyp AS AV BS CA EXP EV FA FF GF GL GM GN GP GS GT GX HD KA KMK KD LR MP MS OG P PG RC RV SP ST Apparatskåp Avstängningsventil Brandspjäll Cirkulationsaggregat Expansionskärl Förångare Fettavskiljare Frånluftsfläkt Givare, flöde Givare, nivå Givare, fukt Givare, närvaro Givare, tryck Givare, rotation Givare, temperatur Givare, koncentration Hjälpdon Kylaggregat Köldmedelskylare Kondensor Luftrenare = sep. filterskåp Mätare, tryck, Manometer Manöverströmställare (tryckknappslådor) Ozonaggregat Pump Pumpgrop Reglercentral Reglerventil Spjäll Spjällmotor

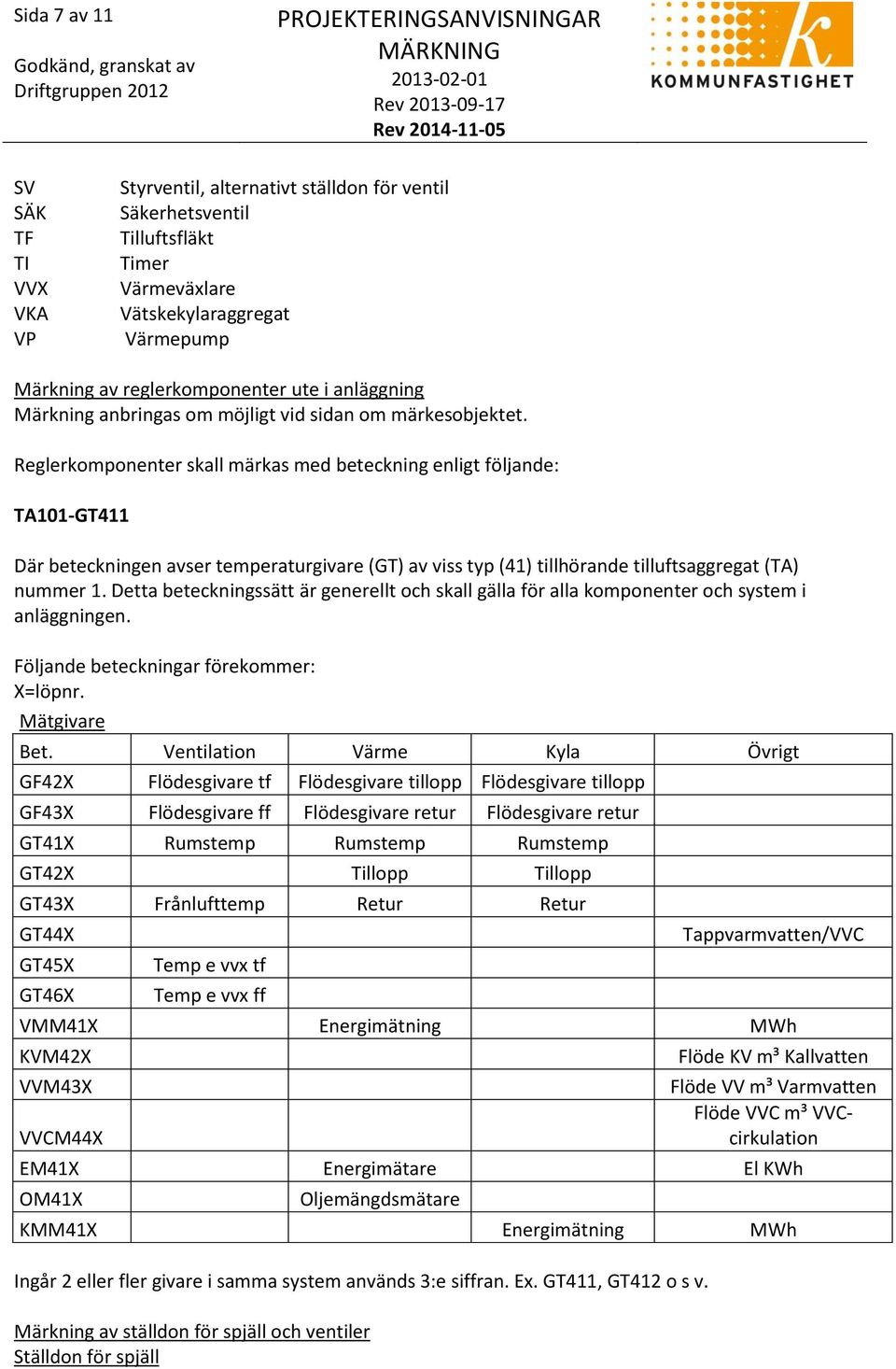

7 Sida 7 av 11 SV SÄK TF TI VVX VKA VP Styrventil, alternativt ställdon för ventil Säkerhetsventil Tilluftsfläkt Timer Värmeväxlare Vätskekylaraggregat Värmepump Märkning av reglerkomponenter ute i anläggning Märkning anbringas om möjligt vid sidan om märkesobjektet. Reglerkomponenter skall märkas med beteckning enligt följande: TA101-GT411 Där beteckningen avser temperaturgivare (GT) av viss typ (41) tillhörande tilluftsaggregat (TA) nummer 1. Detta beteckningssätt är generellt och skall gälla för alla komponenter och system i anläggningen. Följande beteckningar förekommer: Mätgivare Bet. Ventilation Värme Kyla Övrigt GF42X Flödesgivare tf Flödesgivare tillopp Flödesgivare tillopp GF43X Flödesgivare ff Flödesgivare retur Flödesgivare retur GT41X Rumstemp Rumstemp Rumstemp GT42X Tillopp Tillopp GT43X Frånlufttemp Retur Retur GT44X GT45X GT46X Temp e vvx tf Temp e vvx ff Tappvarmvatten/VVC VMM41X Energimätning MWh KVM42X VVM43X VVCM44X Flöde KV m³ Kallvatten Flöde VV m³ Varmvatten Flöde VVC m³ VVCcirkulation EM41X Energimätare El KWh OM41X Oljemängdsmätare KMM41X Energimätning MWh Ingår 2 eller fler givare i samma system används 3:e siffran. Ex. GT411, GT412 o s v. Märkning av ställdon för spjäll och ventiler Ställdon för spjäll

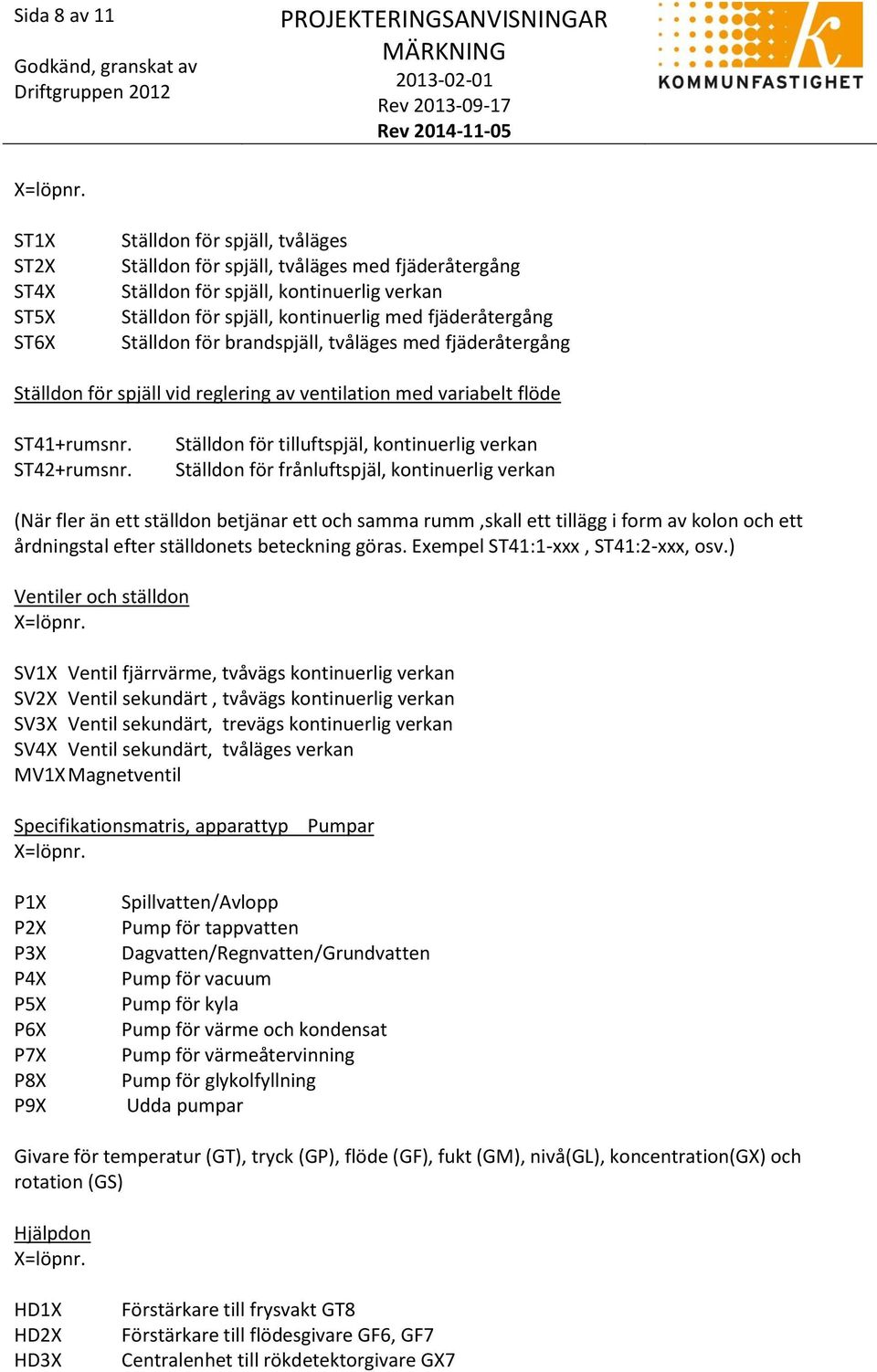

8 Sida 8 av 11 ST1X ST2X ST4X ST5X ST6X Ställdon för spjäll, tvåläges Ställdon för spjäll, tvåläges med fjäderåtergång Ställdon för spjäll, kontinuerlig verkan Ställdon för spjäll, kontinuerlig med fjäderåtergång Ställdon för brandspjäll, tvåläges med fjäderåtergång Ställdon för spjäll vid reglering av ventilation med variabelt flöde ST41+rumsnr. ST42+rumsnr. Ställdon för tilluftspjäl, kontinuerlig verkan Ställdon för frånluftspjäl, kontinuerlig verkan (När fler än ett ställdon betjänar ett och samma rumm,skall ett tillägg i form av kolon och ett årdningstal efter ställdonets beteckning göras. Exempel ST41:1-xxx, ST41:2-xxx, osv.) Ventiler och ställdon SV1X Ventil fjärrvärme, tvåvägs kontinuerlig verkan SV2X Ventil sekundärt, tvåvägs kontinuerlig verkan SV3X Ventil sekundärt, trevägs kontinuerlig verkan SV4X Ventil sekundärt, tvåläges verkan MV1X Magnetventil Specifikationsmatris, apparattyp Pumpar P1X P2X P3X P4X P5X P6X P7X P8X P9X Spillvatten/Avlopp Pump för tappvatten Dagvatten/Regnvatten/Grundvatten Pump för vacuum Pump för kyla Pump för värme och kondensat Pump för värmeåtervinning Pump för glykolfyllning Udda pumpar Givare för temperatur (GT), tryck (GP), flöde (GF), fukt (GM), nivå(gl), koncentration(gx) och rotation (GS) Hjälpdon HD1X HD2X HD3X Förstärkare till frysvakt GT8 Förstärkare till flödesgivare GF6, GF7 Centralenhet till rökdetektorgivare GX7

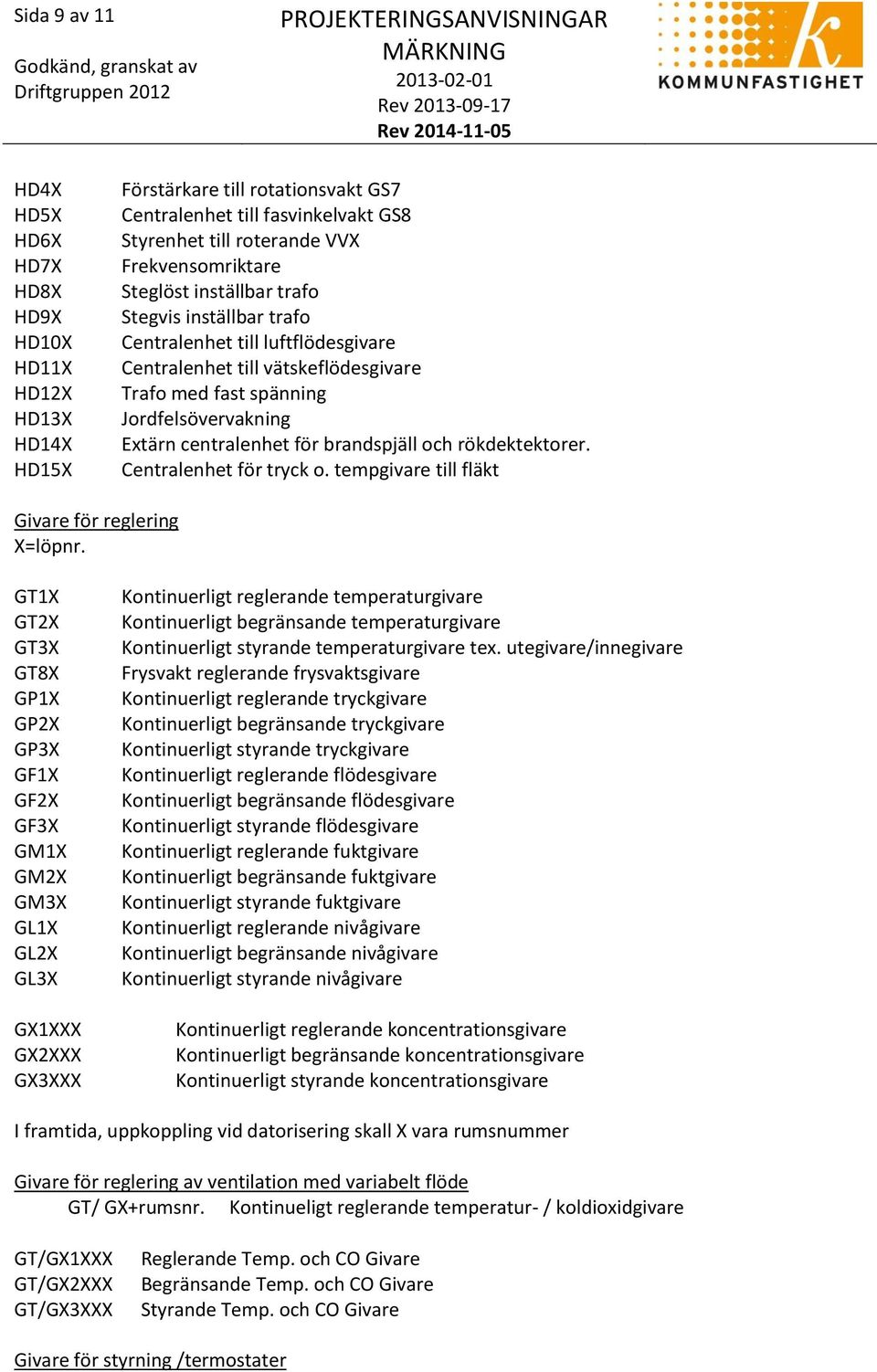

9 Sida 9 av 11 HD4X HD5X HD6X HD7X HD8X HD9X HD10X HD11X HD12X HD13X HD14X HD15X Förstärkare till rotationsvakt GS7 Centralenhet till fasvinkelvakt GS8 Styrenhet till roterande VVX Frekvensomriktare Steglöst inställbar trafo Stegvis inställbar trafo Centralenhet till luftflödesgivare Centralenhet till vätskeflödesgivare Trafo med fast spänning Jordfelsövervakning Extärn centralenhet för brandspjäll och rökdektektorer. Centralenhet för tryck o. tempgivare till fläkt Givare för reglering GT1X GT2X GT3X GT8X GP1X GP2X GP3X GF1X GF2X GF3X GM1X GM2X GM3X GL1X GL2X GL3X GX1XXX GX2XXX GX3XXX Kontinuerligt reglerande temperaturgivare Kontinuerligt begränsande temperaturgivare Kontinuerligt styrande temperaturgivare tex. utegivare/innegivare Frysvakt reglerande frysvaktsgivare Kontinuerligt reglerande tryckgivare Kontinuerligt begränsande tryckgivare Kontinuerligt styrande tryckgivare Kontinuerligt reglerande flödesgivare Kontinuerligt begränsande flödesgivare Kontinuerligt styrande flödesgivare Kontinuerligt reglerande fuktgivare Kontinuerligt begränsande fuktgivare Kontinuerligt styrande fuktgivare Kontinuerligt reglerande nivågivare Kontinuerligt begränsande nivågivare Kontinuerligt styrande nivågivare Kontinuerligt reglerande koncentrationsgivare Kontinuerligt begränsande koncentrationsgivare Kontinuerligt styrande koncentrationsgivare I framtida, uppkoppling vid datorisering skall X vara rumsnummer Givare för reglering av ventilation med variabelt flöde GT/ GX+rumsnr. Kontinueligt reglerande temperatur- / koldioxidgivare GT/GX1XXX GT/GX2XXX GT/GX3XXX Reglerande Temp. och CO Givare Begränsande Temp. och CO Givare Styrande Temp. och CO Givare Givare för styrning /termostater

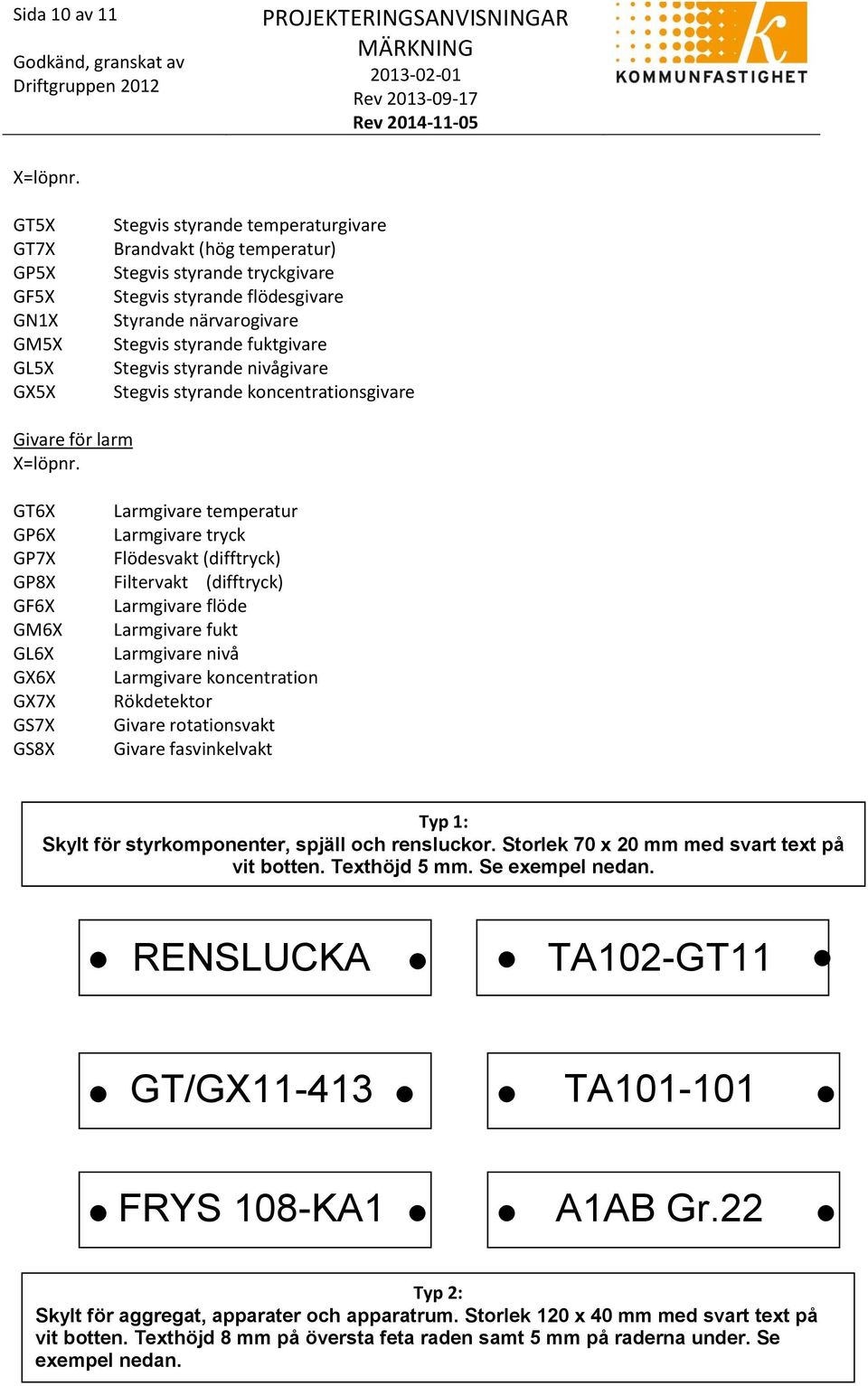

10 Sida 10 av 11 GT5X GT7X GP5X GF5X GN1X GM5X GL5X GX5X Stegvis styrande temperaturgivare Brandvakt (hög temperatur) Stegvis styrande tryckgivare Stegvis styrande flödesgivare Styrande närvarogivare Stegvis styrande fuktgivare Stegvis styrande nivågivare Stegvis styrande koncentrationsgivare Givare för larm GT6X GP6X GP7X GP8X GF6X GM6X GL6X GX6X GX7X GS7X GS8X Larmgivare temperatur Larmgivare tryck Flödesvakt (difftryck) Filtervakt (difftryck) Larmgivare flöde Larmgivare fukt Larmgivare nivå Larmgivare koncentration Rökdetektor Givare rotationsvakt Givare fasvinkelvakt Typ 1: Skylt för styrkomponenter, spjäll och rensluckor. Storlek 70 x 20 mm med svart text på vit botten. Texthöjd 5 mm. Se exempel nedan. RENSLUCKA TA102-GT11 GT/GX TA FRYS 108-KA1 A1AB Gr.22 Typ 2: Skylt för aggregat, apparater och apparatrum. Storlek 120 x 40 mm med svart text på vit botten. Texthöjd 8 mm på översta feta raden samt 5 mm på raderna under. Se exempel nedan.

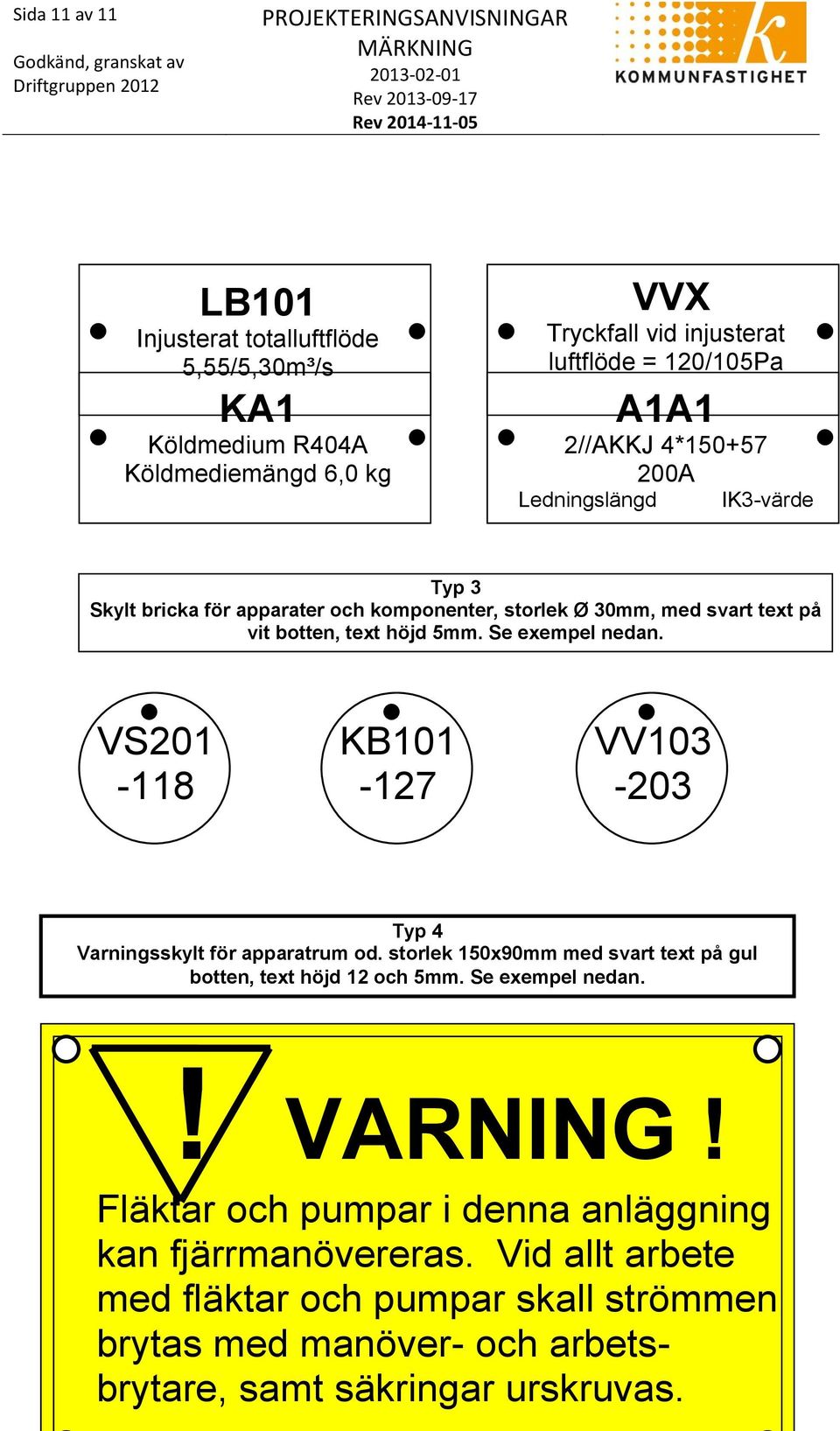

11 Sida 11 av 11 LB101 Injusterat totalluftflöde 5,55/5,30m³/s KA1 Köldmedium R404A Köldmediemängd 6,0 kg VVX Tryckfall vid injusterat luftflöde = 120/105Pa A1A1 2//AKKJ 4* A Ledningslängd IK3-värde Typ 3 Skylt bricka för apparater och komponenter, storlek Ø 30mm, med svart text på vit botten, text höjd 5mm. Se exempel nedan. VS KB VV Typ 4 Varningsskylt för apparatrum od. storlek 150x90mm med svart text på gul botten, text höjd 12 och 5mm. Se exempel nedan.! VARNING! Fläktar och pumpar i denna anläggning kan fjärrmanövereras. Vid allt arbete med fläktar och pumpar skall strömmen brytas med manöver- och arbetsbrytare, samt säkringar urskruvas.
