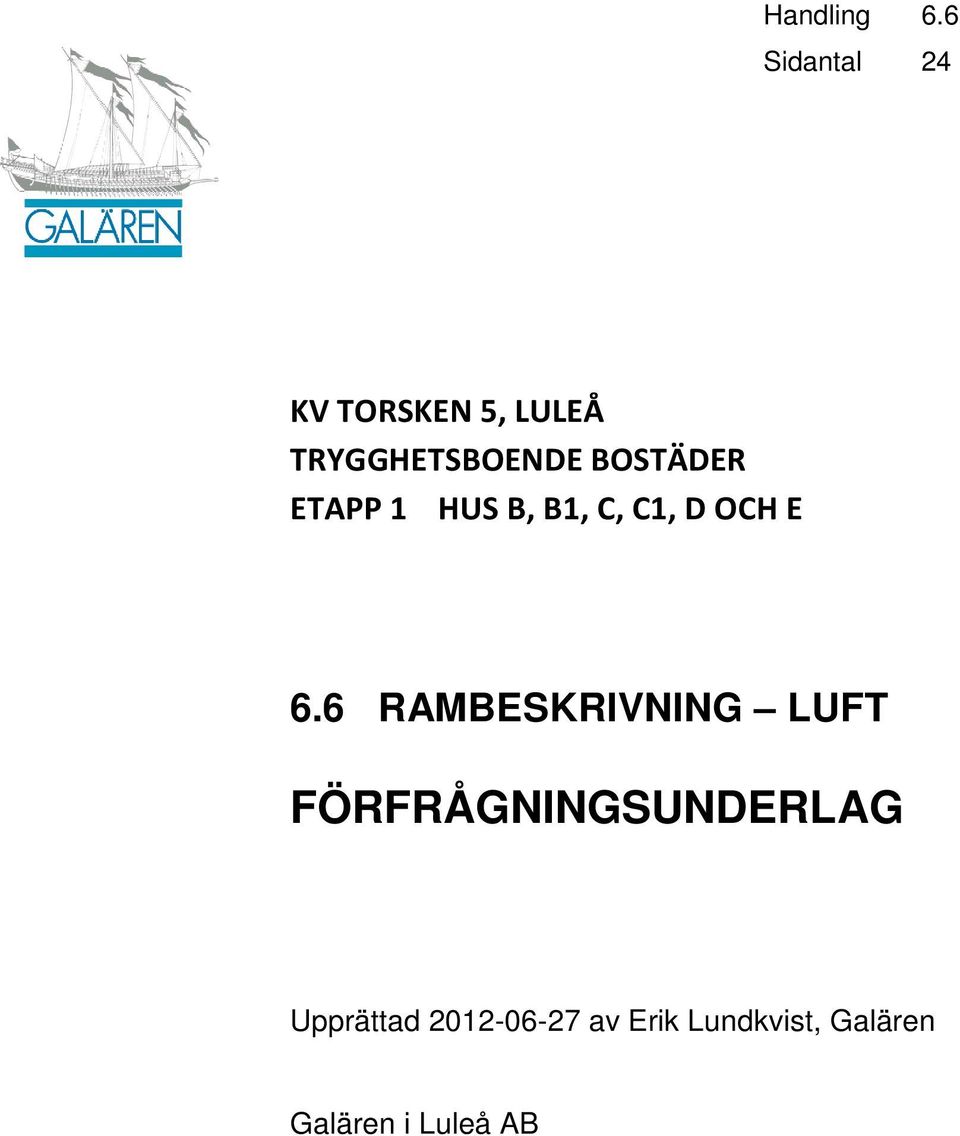

1 Handling 6.6 Sidantal 24 KV TORSKEN 5, LULEÅ TRYGGHETSBOENDE BOSTÄDER ETAPP 1 HUS B, B1, C, C1, D OCH E 6.6 RAMBESKRIVNING LUFT FÖRFRÅGNINGSUNDERLAG Upprättad av, Galären Galären i Luleå AB

2 2(24).dat INNEHÅLLSFÖRTECKNING ALLMÄN ORIENTERING... 3 OBJEKTETS ART... 4 TEKNISKA FÖRUTSÄTTNINGAR... 6 FUNKTIONSÖVERSIKT OCH BESKRIVNING UTFÖRANDE... 7 TILLFÄLLIGA INSTALLATIONER BRANDSKYDD SANERING AV INSTALLATIONER SAGGREGAT FRÅNLUFTSFLÄKTAR KANALSYSTEM, ISOLERING SAKVAROR MÄRKNING INJUSTERING OCH PROVNING INFORMATION, TILLSYN OCH UNDERHÅLL TEKNISK DOKUMENTATION RUMSBESKRIVNING PERSONBELASTNING & LUFTFLÖDEN... 23

3 3(24).dat ALLMÄN ORIENTERING Typ av beskrivning För entreprenaden gäller Allmänna Bestämmelser för totalentreprenader avseende byggnads-, anläggnings- och installationsarbeten, ABT 06, med de ändringar och tillägg som framgår av Administrativa föreskrifter. Denna beskrivning gäller som generell rambeskrivning för ventilationsarbeten inklusive styr- och övervakning, och ansluter till AMA 09. Beskrivningen omfattar följande installationsdelar. Föreskrifter, normer och utföranden Anläggningen utförs enligt denna beskrivning tillsammans med övriga tekniska beskrivningar, ritningar och handlingar som ingår i förfrågningsunderlaget. Entreprenören svarar för att anläggningarna till alla delar uppfyller gällande lagar, författningar, normer och förordningar samt de skärpningar av normkrav som anges i denna beskrivning. Utöver dessa ska följande publikationer gälla: - Boverkets allmänna råd Funktionskontroll av ventilationssystem - Svenska inneklimatinstitutets publikationsserie den nya inneklimattekniken Anläggningens omfattning I entreprenörens åtagande skall ingå kompletta installerade luftbehandlingssystem i fullt driftfärdigt skick och med funktion och utförande enligt denna rambeskrivning och AF-del med under AFB.22 övriga upptagna handlingar.

4 4(24).dat Objektets art Objektet avser ventilation för nybyggnad samt om- och tillbyggnad för trygghetsbostäder som utförs i två etapper, där etapp 1 ingår i denna del, och som omfattar om- och tillbyggnad av hus B och C1 resp. nybyggnad av hus B1, C, D och E (garage). Ventilationsentreprenaden i etapp 1 omfattar nyproduktion av 30 st trygghetsbostäder, 1 st anhöriglägenhet och 3 st lägenheter med tillhörande restauranglokal och biytor samt ventilation för garage. I entreprenaden ingår även ombyggnad och anpassning av en lägenhet i hus C/C1 samt inkoppling av 9 st lägenheter i hus C. Även anpassningar av befintlig ventilation i hus A och för lokal (vid garage) i hus A1 skall utföras i denna etapp. Hus B: Befintlig kallvind rivs och på våning 6 byggs 7 st nya lägenheter för trygghetsboende. Befintliga (totalt 9 st) lägenheter vån 3-5 är förberedda för anslutning till- och frånluft (kanalsystem och don, spiskåpor är installerat klart till lägenhet) vid golvbjälklag på våning 6. Delar av hus B blir hopbyggt/anpassat med nybyggd del hus C1. Lgh B31 (vån 3) och Lgh B41 (vån 4) är försedda med befintliga lägenhetsaggregat med kombidon på fasad mot innergård. För lgh B31 utförs inga arbeten (inga ändringar) men för lgh B41 ska befintligt aggregat bytas (nytt aggregat LB-B41) och placeras i nytt läge ovan spis samt kanaler inom lägenhet ändras och kompletteras med nya don och kanaler för ny rumsindelning (se även beskrivning för hus C1). Samtliga lägenheter i hus B och hus B1 (utom lgh B31 och B41) samt lgh B51 och lgh B66 (delvis hus B/C1) betjänas av aggregat LB05-hus B placerat i fläktrum B737 på våning 7. En separat frånluftsfläkt placeras i källare i hus B och betjänar förråd och elc/uc. Hus B1: Utrymme mellan hus A och hus B mot Hermelinsgatan byggs ihop och benämns som hus B1. Hus B1 ska inrymma 2 st lägenheter för trygghetsboende (vån 3 och 6) och en etagelägenhet (vån 4-5). Dessa lägenheter betjänas av aggregat LB05-hus B. Hus C: Nybyggnad i 7 våningar. Våning 2 ska inrymma samvaro, matsal/café, mötes/-hobbyrum och bastu/relax. Våning 3-8 ska inrymma lägenheter för trygghetsboende. Våning 8 ska utöver lägenheter inrymma tvättstuga och fläktrum. Aggregat LB06-hus CD för bostäder och tillhörande biutrymmen samt aggregat LB07-hus C för samlingslokaler i våning 2. En separat frånluftsfläkt FF-C203 (placerad på kallvind i hus C) betjänar kök via kåpa. Hus C1: Utrymme mellan hus B och hus C mot Köpmangatan byggs ihop och benämns som hus C1. I hus C1 ska lägenhet B41 (våning 4) byggas om och till (se del för hus B), lägenhet B51 på våning 5 byggs på tidigare vind (som rivs) och i våning 6 byggs lgh B66 (delvis även hus B). Lgh B51 och lgh B66 (delvis hus B/C1) betjänas av aggregat LB05-hus B placerat i fläktrum B737 på våning 7. OBS! Arbeten för hus C1 redovisas i denna beskrivning även under hus B då delar av lägenheterna ingår i båda husdelarna.

5 5(24).dat Hus D är ett nytt hus som ska inrymma 3 st lägenheter för trygghetsboende och betjänas av aggregat för bostäder via aggregat LB06-hus CD i fläktrum våning 8. Hus E är garage för bilparkering och betjänas av ett aggregat LB08-hus E. NOTERA: Nya aggregat med integrerad styr och övervakning skall lämnas som en särskild post i anbudet, med angivande av fabrikat, storlek och prestanda, då det är högt ställda kvalitetskrav. Beställaren kan även avse att tillhandahålla aggregat, varvid avgående post för detta ska anges i anbudet. Hus C och D ska utföras enligt klassningssystemet Miljöbyggnad, nivå Guld. Objektets läge Objektet är beläget i centrala LULEÅ, Kv Torsken nr 5 Adress: Hermelinsgatan 17 och Köpmangatan 65 Styrning och övervakning / Centralutrustningar Nya luftbehandlingsaggregat ska vara försedda med utrustning för styr- och övervakning samt webbaserat gränssnitt för åtkomst via webläsare. Dessutom ska fastighetens övriga delar såsom undercentral, el- och vattenmätare med mera förses med styr och övervakning som utförs i separat entreprenad för SÖ (Styr och övervakning). Särskilda samordningskrav I anslutning till byggmöten skall entreprenören, tillsammans med övriga entreprenörer samt den för samordningen ansvarige, detaljstudera kritiska passager och utrymmen med ritningar och beskrivningar som grund. Samordnad provning utförs av Galären och sidoentreprenör för SÖ (styr och övervakning) som provningsledare.

6 6(24).dat TEKNISKA FÖRUTSÄTTNINGAR Dimensionerande data Eldata: Den elektriska anläggningen skall utföras för 5-ledarsystem, 400/230 V, 50 Hz. System, utrustningar och apparater ska uppfylla de krav som ställs i EMC direktivet Dimensionerande utetemperatur DUT: Vinterfall, lägsta utetemperatur: -32 C Termisk komfort: Rumstemperatur Vinter: +22 C Rumstemperatur allmänna rum Vinter: +20 C Rumstemperatur Garage Vinter: +15 C Högsta tillåtna ljudnivå från installationer: Ljudklass B Hus C och D (Miljöklassning Guld) för nybyggd del gäller för Vardagsrum och sovrum: 26 db(a) Övriga delar: Kök, normalt/forcerat flöde Vardagsrum, sovrum WC/D Förråd, tvättstuga, trapphus Mötesrum, cafélokal, relax 35/45dB(A) 29 db(a) 40 db(a) 40 db(a) 35 db(a) Ljudnivåer i övriga rum skall uppfylla BBR:s krav Dragkriterier: Max lufthastighet i vistelsezonen: 0,15 m/s Luftkvalitet: Se rumsbeskrivning luftflöden Min filterklass uteluft(ventilationsaggregat) Min filterklass frånluft(ventilationsaggregat) F7 F5

7 7(24).dat Driftekonomi: Specifik fläkteleffekt(sfp), FTX-ventilation Max temperaturfall på tilluft- och frånluftssystem Max 1,5 KW/m³/s vid DUT 1,0 C/system Täthetskrav för kanalsystem: Kanalsystem skall uppfylla täthetsklass: Klass C Cirkulära kanaler Klass B Rektangulära kanaler Temperaturprogram: Värmebärare, Vatten Max tryckfall värmevattensidan: Tilluftstemperatur, vinter Luftbehandlingsaggregat, värmesystem C 10 kpa +21 C Funktionsöversikt Dessa uppgifter gäller endast för orientering. Nedanstående förteckning över de olika aggregatenheterna och fläktarna anger preliminära uppgifter för beteckning, placering, arbetsområde, manövrering, reglerform och drifttid för respektive enhet. LB05-Hus B Placering: Hus B, Fläktrum B737 Arbetsområde: Hus B Lägenheter våning 3-7 samt lgh B51, B66 Drifttid: Reglerform: Dygnet runt Utekompenserad tillufttemperatur

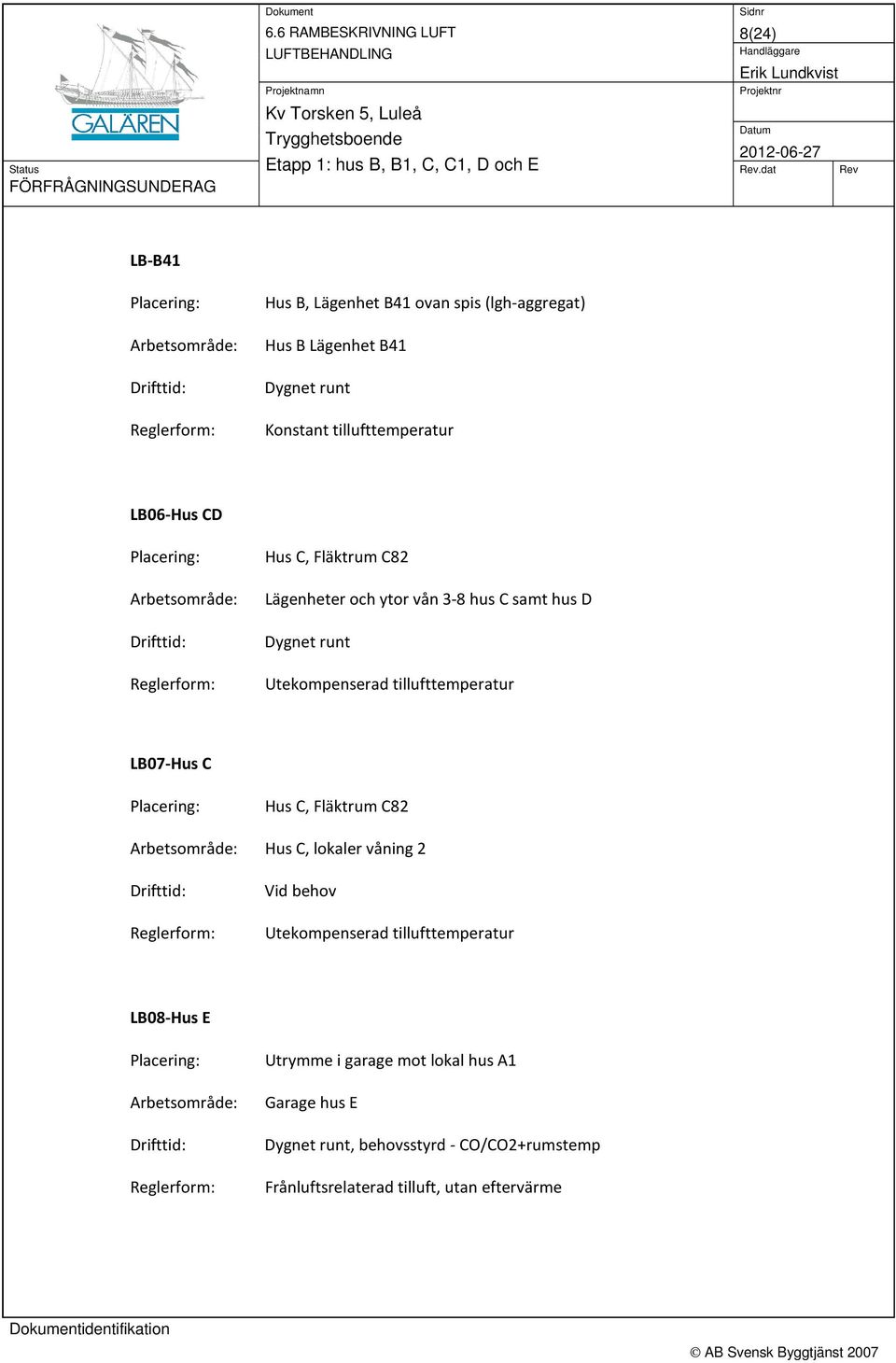

8 8(24).dat LB-B41 Placering: Hus B, Lägenhet B41 ovan spis (lgh-aggregat) Arbetsområde: Hus B Lägenhet B41 Drifttid: Reglerform: Dygnet runt Konstant tillufttemperatur LB06-Hus CD Placering: Hus C, Fläktrum C82 Arbetsområde: Lägenheter och ytor vån 3-8 hus C samt hus D Drifttid: Reglerform: Dygnet runt Utekompenserad tillufttemperatur LB07-Hus C Placering: Hus C, Fläktrum C82 Arbetsområde: Hus C, lokaler våning 2 Drifttid: Reglerform: Vid behov Utekompenserad tillufttemperatur LB08-Hus E Placering: Utrymme i garage mot lokal hus A1 Arbetsområde: Garage hus E Drifttid: Reglerform: Dygnet runt, behovsstyrd - CO/CO2+rumstemp Frånluftsrelaterad tilluft, utan eftervärme

9 9(24).dat FF-C203 Placering: Hus C, Vind Arbetsområde: Kåpa i kök C203 Drifttid: Reglerform: Behovsstyrd Samkörs med LB07-Hus C FF- B2XX (beteckning fastställs senare beroende på placering rum) Placering: Hus B Källare våning 2 Arbetsområde: Hus B: lgh förråd, B207, B207b Drifttid: Reglerform: Dygnet runt Konstant frånluft FF- B207b Placering: Hus B Källare våning 2 rum B207b (VVX) Arbetsområde: Hus B: B207b Drifttid: Reglerform: Vid behov Termostatstyrt start/stopp fläkt NOTERA: Ytterligare fläktar såsom brandevakueringsfläktar för frånluft (kan tillkomma beroende på vilken typ av aggregat samt brandteknisk lösning entreprenören väljer).

10 10(24).dat Beskrivning preliminärt utförande ventilationssystem: Lägenheter Hus B och B1 samt delar av C1: Betjänas av ventilationsaggregat LB05-hus B, med mekanisk till- och frånluft, roterande värmeväxlare för värmeåtervinning (samt i övrigt enligt beskrivning aggregat). Uteluft och avluft tas via kombihuv i yttertak. Huvudkanalsystem förläggs i mittgång på kallvind våning 7, och lägen för nergångar av kanaler till lägenheter anpassas för att möjliggöra optimalt utnyttjande av ytor till förrådsutrymmen. Preliminärt utförande på dessa lägen är inritade på ritning A Vertikala kanaler vid lägenhetsförråd kläs in med skivor av BE (Byggentr.) på sidorna mot förråden för att skydda brand- och värmeisolering och sidan mot mittgången skyddas delvis utom vid rensluckor, spjäll och liknande. Vissa grenkanaler (såsom från lgh B67 och delar av B64 och B64) kan exempelvis tas upp i fläktrummet och i lågdelen av kallvind. Kanaler från lägenheter i hus B våning 6 dras förslagsvis i sidled i takbjälklag (utförande beroende på BE:s val av bjälklag och med eventuell brandisolering som samordnas med BE) för att få anpassade lägen på uppgångar genom förråden. Ny lägenhet B51 (tidigare vind) på våning 5 i hus B/C1 förläggs kanaler i sidled i takbjälklag (utförande beroende på val av BE:s bjälklag) till läge för uppgång, som förslagsvis tas, i mellanvägg mellan lgh B65/B66 på våning 6 upp till vind (våning 7). Befintliga lägenheter (9 st) i hus B, våning 3-5, är försedda med kompletta tilluftskanaler och don samt frånluftskanaler och don med spiskåpa i kök. De vertikala kanalerna är förlagda i brandklassade slitsar i lägenheter och trapphus och skall anslutas på våning 6 vid golv. De är idag provisoriskt anslutna på frånluften med kanalfläktar på vind (våning 6) och kanaler och fläktar på vind ska demonteras. Vid påbyggnad nya våningar skapas ett installationsutrymme där mindre sidodragningar kan utföras för att anpassa kanalerna till nya lägen av fortsatta slitsar på våning 6. Nya kanaler som ansluts förses med erforderlig brandisolering i mellanbjälklag och frånluftskanaler förses med rensluckor vid golv på våning 7 (läge på rensluckor och sidodragningar i mellanbjälklag frånluftskanaler utförs så att rensbarhet säkerställs). Befintlig lägenhet B31 i hus B är försedd med ett lägenhetsaggregat och behålls i nuvarande skick utan åtgärd. Delvis ombyggd befintlig lägenhet B41 i hus B/C1 är försedd med ett lägenhetsaggregat och avluft/uteluft via kombidon på fasad mot innergård. Aggregat (LB-B41) byts till ett nytt med spiskåpa och roterande värmeväxlare och placeras i nytt läge samt helt nya kanaler enligt ny utökad rumsindelning. Befintliga kanaler och aggregat demonteras och aggregat överlämnas till beställaren.

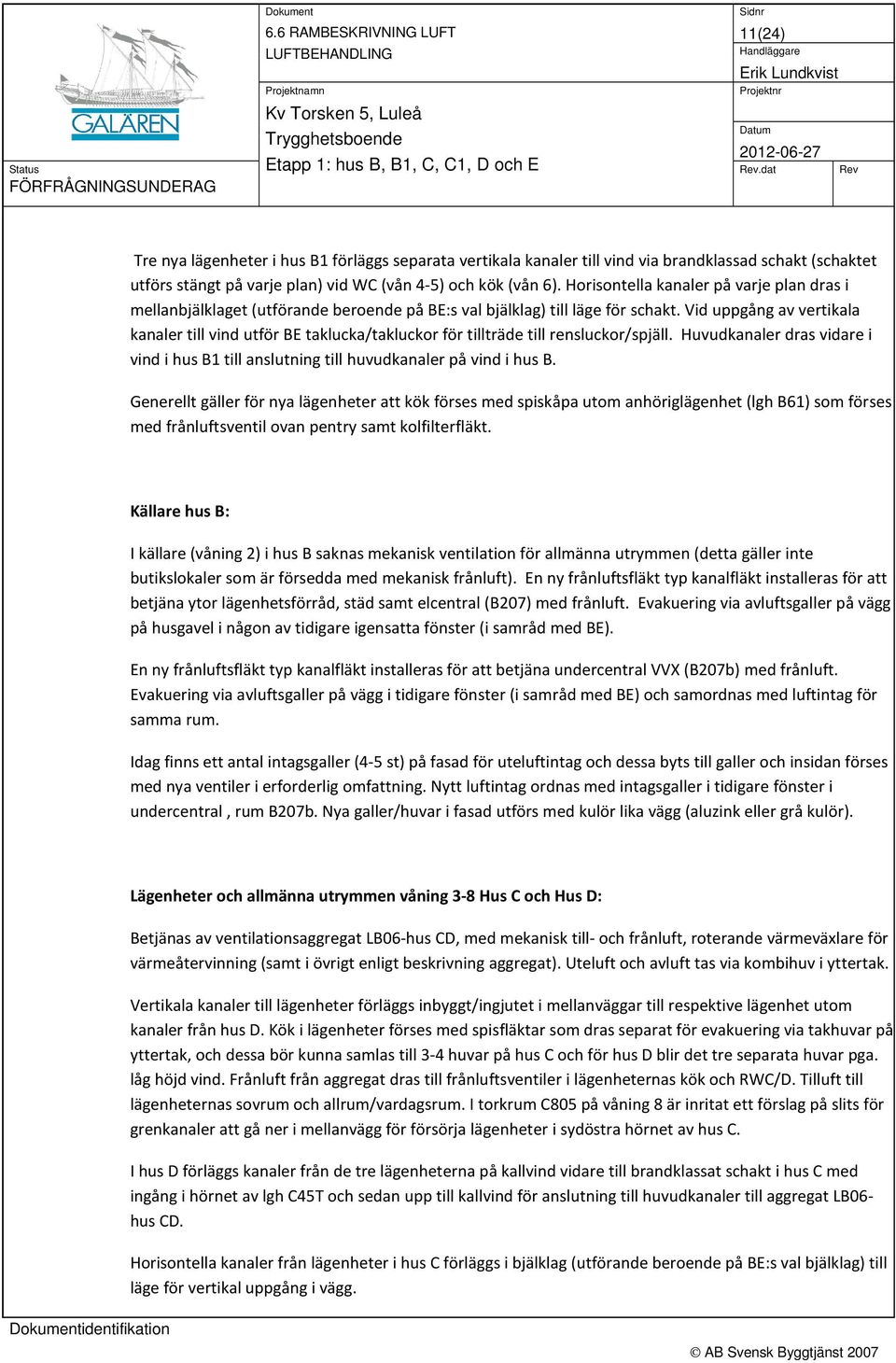

11 11(24).dat Tre nya lägenheter i hus B1 förläggs separata vertikala kanaler till vind via brandklassad schakt (schaktet utförs stängt på varje plan) vid WC (vån 4-5) och kök (vån 6). Horisontella kanaler på varje plan dras i mellanbjälklaget (utförande beroende på BE:s val bjälklag) till läge för schakt. Vid uppgång av vertikala kanaler till vind utför BE taklucka/takluckor för tillträde till rensluckor/spjäll. Huvudkanaler dras vidare i vind i hus B1 till anslutning till huvudkanaler på vind i hus B. Generellt gäller för nya lägenheter att kök förses med spiskåpa utom anhöriglägenhet (lgh B61) som förses med frånluftsventil ovan pentry samt kolfilterfläkt. Källare hus B: I källare (våning 2) i hus B saknas mekanisk ventilation för allmänna utrymmen (detta gäller inte butikslokaler som är försedda med mekanisk frånluft). En ny frånluftsfläkt typ kanalfläkt installeras för att betjäna ytor lägenhetsförråd, städ samt elcentral (B207) med frånluft. Evakuering via avluftsgaller på vägg på husgavel i någon av tidigare igensatta fönster (i samråd med BE). En ny frånluftsfläkt typ kanalfläkt installeras för att betjäna undercentral VVX (B207b) med frånluft. Evakuering via avluftsgaller på vägg i tidigare fönster (i samråd med BE) och samordnas med luftintag för samma rum. Idag finns ett antal intagsgaller (4-5 st) på fasad för uteluftintag och dessa byts till galler och insidan förses med nya ventiler i erforderlig omfattning. Nytt luftintag ordnas med intagsgaller i tidigare fönster i undercentral, rum B207b. Nya galler/huvar i fasad utförs med kulör lika vägg (aluzink eller grå kulör). Lägenheter och allmänna utrymmen våning 3-8 Hus C och Hus D: Betjänas av ventilationsaggregat LB06-hus CD, med mekanisk till- och frånluft, roterande värmeväxlare för värmeåtervinning (samt i övrigt enligt beskrivning aggregat). Uteluft och avluft tas via kombihuv i yttertak. Vertikala kanaler till lägenheter förläggs inbyggt/ingjutet i mellanväggar till respektive lägenhet utom kanaler från hus D. Kök i lägenheter förses med spisfläktar som dras separat för evakuering via takhuvar på yttertak, och dessa bör kunna samlas till 3-4 huvar på hus C och för hus D blir det tre separata huvar pga. låg höjd vind. Frånluft från aggregat dras till frånluftsventiler i lägenheternas kök och RWC/D. Tilluft till lägenheternas sovrum och allrum/vardagsrum. I torkrum C805 på våning 8 är inritat ett förslag på slits för grenkanaler att gå ner i mellanvägg för försörja lägenheter i sydöstra hörnet av hus C. I hus D förläggs kanaler från de tre lägenheterna på kallvind vidare till brandklassat schakt i hus C med ingång i hörnet av lgh C45T och sedan upp till kallvind för anslutning till huvudkanaler till aggregat LB06- hus CD. Horisontella kanaler från lägenheter i hus C förläggs i bjälklag (utförande beroende på BE:s val bjälklag) till läge för vertikal uppgång i vägg.

12 12(24).dat Högdelen av kallvind utgör utrymme för huvudkanaler för att ansluta grenkanaler från merparten av lägenheterna och övriga biutrymmen vidare till fläktrummet. Lokaler våning 2 - Hus C Våning 2 betjänas av aggregat LB07-hus C, med mekanisk till- och frånluft, roterande värmeväxlare för värmeåtervinning (samt i övrigt enligt beskrivning aggregat) för alla lokaler på våning 2 och en separat boxfläkt FF-C203 (placerad på kallvind hus C) betjänar kök via kåpa. Uteluft och avluft tas via kombihuv i yttertak. Aggregat placeras i fläktrum C82 och kanaler från fläktrum dras via högdelen av kallvind, och ner till våning 2, via schakt vid varje gavel. Spiskåpa med fettfilter och belysning och tillhörande FF-C203 samkörs med system LB07-hus C så att totalt flöde frånluft balanseras mot tilluft i lokal C203 och C201 när FF-C203 är i drift. Dessutom förses lokal C201/C203 med behovsstyrd ventilation (luftkvalitet/tempertur). Möteslokal/hobby rum C211 förses också med behovsstyrd ventilation via luftkvalitet och tempertur. Kanalsystem i lokal C201 och C211 anpassas mot undertak så att takhöjden i delen mot Köpmangatan hålls så hög som möjligt. Imkanal från kök dras i schakt vid östra gaveln och utförs i klass 2A enligt branschrekommendationen Imkanal utgåva 2012:1 via boxfläkt på kallvind till takhuv på yttertak. Garage Hus E: Förses med ventilationsaggregat LB08-hus E med mekanisk till- och frånluft, roterande värmeväxlare för värmeåtervinning utan eftervärme (samt i övrigt enligt beskrivning aggregat). Uteluft och avluft tas via huvar vars kanaler byggs in (BE utför inbyggnad) på innergård (se ritning nummer A för läge). Aggregat förses med behovsstyrd styrning av flöde för CO/CO2 reglering samt temperatur (sommartid). Kanalsystem anpassas och förläggs längs så att takhöjden för biltrafik och parkering inte försämras (undantag för två parkeringsplatser närmast fläktutrymme för LB08, där kanaler måste förläggas, men dessa måste utföras med rektangulära kanaler för att inte tappa höjd i onödan). Dessutom skall utföras för framtida aggregat i etapp 2 (lokal i hus A1 i våning 2) med avlufts- och uteluftskanaler samt huvar (i uppgång på innergård jämte huvar för LB08-hus E) för 200 l/s. Ytterligare ska två kanaler (dim 200) för källare i hus A kopplas in från bjälklag upp till gemensam uppgång för intag och avluft. Kanalerna avslutas och lockas vid vägg i lokal hus A1 samt vid golv för kanaler till källare hus A. Avluftskanaler och vid behov uteluftskanaler förses med ljuddämpning för att ej få högre ljudnivå än 35 dba mot innergård och terrass.

13 13(24).dat Tre befintliga kombidon för ventilation i fasad på hus A måste pga. nybyggnad av garage byggas om till att gå vid gårdsbjälklag till nya kombihuvar som uppförs på skyddande inbyggnad som uppförs vid kanten av terrassen för hus A. Sidodragning av kanaler krävs för minst två av kombihuvarna samt anslutande kanaler skall brandtekniskt byggas in (klass EI60) av BE. Tillfälliga installationer: Ventilationen för befintliga lokaler i hus A (tre kombidon) samt frånluftsventilation för nio befintliga lägenheter berörs och tillfälliga installationer för att upprätthålla funktionen ska utföras och anmälas till beställare. Luftintagen för dessa kombidon samt på ett på terrass för hus A ska skyddas med utvändiga grundfilter under byggtiden. Brandskydd Flerbostadshus - system LB05-Hus B och LB06-Hus CD Brandspridning förhindras genom att kanalsystem isoleras och byggs in i brandsklassade schakt/slitsar samt genom godkänd brandteknisk lösning för luftbehandlingsaggregat i drift (aktivt system) med backströmningsskydd på tilluft till berörda lägenheter och rum eller annan godkänd lösning. Övriga delar Brand-/brandgasspridning kan även förhindras med brand/brandgasspjäll eller med brandisolering och brandgasspjäll. Se även brandskyddsdokumentation samt beskrivning aggregat med tillhörande styr. Sanering av installationer Befintliga lägenheter (9 st) i hus B, våning 3-5, är försedda med kompletta tilluftskanaler och don samt frånluftskanaler och don med spiskåpa i kök och dessa kanaler, luftdon samt spiskåpor skall rengöras. De vertikala kanalerna är förlagda i brandklassade slitsar i lägenheter och trapphus och mynnar ut på våning 6 vid golv.

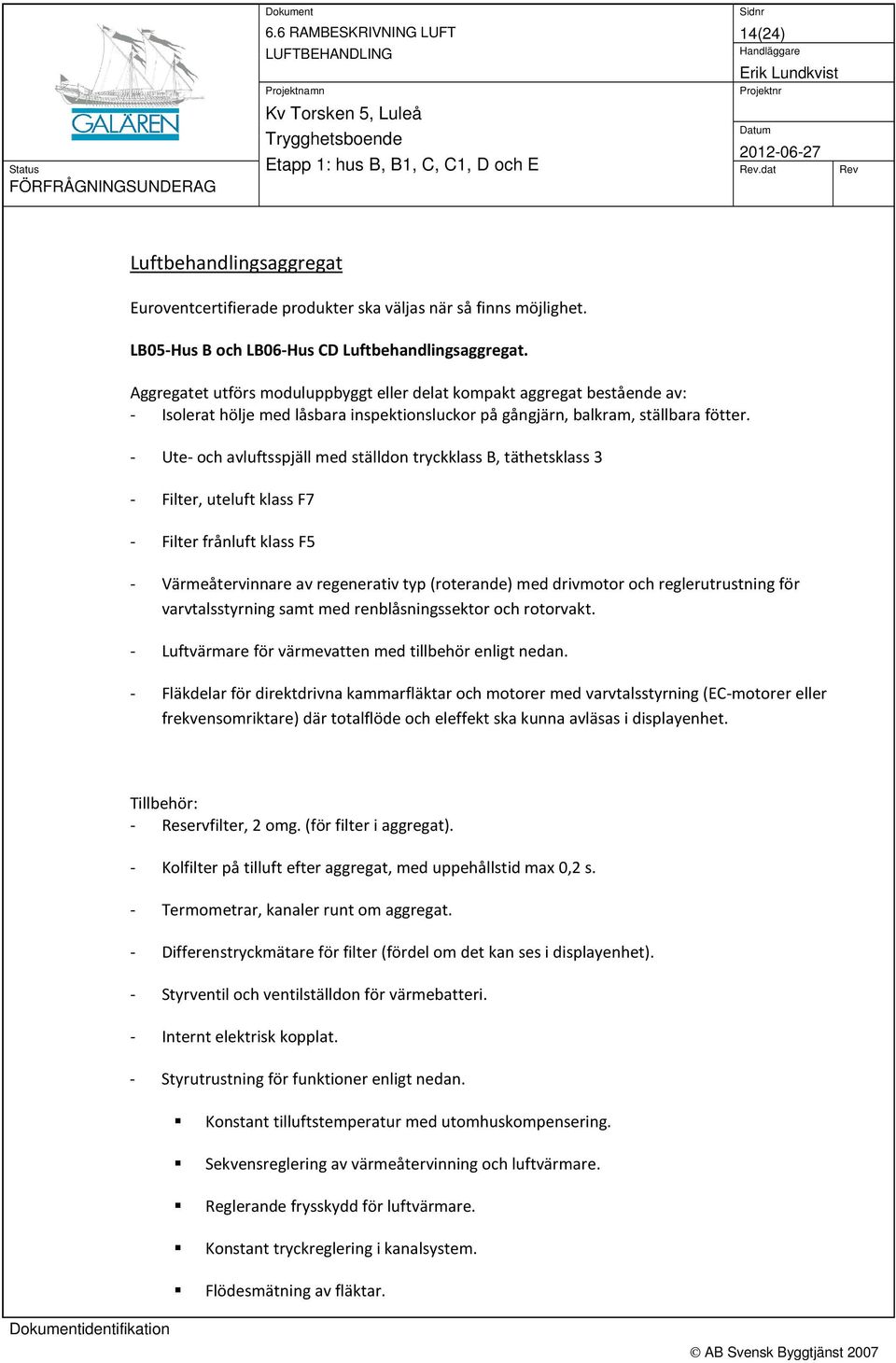

14 14(24).dat Luftbehandlingsaggregat Euroventcertifierade produkter ska väljas när så finns möjlighet. LB05-Hus B och LB06-Hus CD Luftbehandlingsaggregat. Aggregatet utförs moduluppbyggt eller delat kompakt aggregat bestående av: - Isolerat hölje med låsbara inspektionsluckor på gångjärn, balkram, ställbara fötter. - Ute- och avluftsspjäll med ställdon tryckklass B, täthetsklass 3 - Filter, uteluft klass F7 - Filter frånluft klass F5 - Värmeåtervinnare av regenerativ typ (roterande) med drivmotor och reglerutrustning för varvtalsstyrning samt med renblåsningssektor och rotorvakt. - Luftvärmare för värmevatten med tillbehör enligt nedan. - Fläkdelar för direktdrivna kammarfläktar och motorer med varvtalsstyrning (EC-motorer eller frekvensomriktare) där totalflöde och eleffekt ska kunna avläsas i displayenhet. Tillbehör: - Reservfilter, 2 omg. (för filter i aggregat). - Kolfilter på tilluft efter aggregat, med uppehållstid max 0,2 s. - Termometrar, kanaler runt om aggregat. - Differenstryckmätare för filter (fördel om det kan ses i displayenhet). - Styrventil och ventilställdon för värmebatteri. - Internt elektrisk kopplat. - Styrutrustning för funktioner enligt nedan. Konstant tilluftstemperatur med utomhuskompensering. Sekvensreglering av värmeåtervinning och luftvärmare. Reglerande frysskydd för luftvärmare. Konstant tryckreglering i kanalsystem. Flödesmätning av fläktar.

15 15(24).dat Varvtalsreglering av fläktar med EC-motorer eller asynkronmotorer med frekvensomformare. Tryckfall över filter. Aktuell effektförbrukning och luftflöde eller SFP-tal ska redovisas i klartext i display under drift. Brandfunktion, med rökdetektorer i kanal som larmar för brand samt erforderliga förbigångsspjäll och eventuell brandfläkt (vid behov beroende på aggregat och vald brandteknisk lösning av entreprenören). Larm ska avges vid frysrisk, brand, temperatur- och tryckavvikelser eller om avvikelse från normalvärden sker. Webbaserat användargränssnitt för åtkomst via webläsare. LB07-Hus C Luftbehandlingsaggregat. Aggregatet utförs moduluppbyggt eller delat kompakt aggregat bestående av: - Isolerat hölje med låsbara inspektionsluckor på gångjärn, balkram, ställbara fötter. - Ute- och avluftsspjäll med ställdon tryckklass B, täthetsklass 3 - Filter, uteluft klass F7 - Filter frånluft klass F5 - Värmeåtervinnare av regenerativ typ (roterande) med drivmotor och reglerutrustning för varvtalsstyrning samt med renblåsningssektor och rotorvakt. - Luftvärmare för värmevatten med tillbehör enligt nedan. - Fläkdelar för direktdrivna kammarfläktar och motorer med varvtalsstyrning (EC-motorer eller frekvensomriktare) där totalflöde och eleffekt ska kunna avläsas i displayenhet. Tillbehör: - Reservfilter, 2 omg. (för filter i aggregat). - Termometrar, kanaler runt om aggregat. - Differenstryckmätare för filter (fördel om det kan ses i displayenhet). - Styrventil och ventilställdon för värmebatteri. - Internt elektrisk kopplat.

16 16(24).dat - Styrutrustning för funktioner enligt nedan. Konstant tilluftstemperatur med utomhuskompensering. Sekvensreglering av värmeåtervinning och luftvärmare. Reglerande frysskydd för luftvärmare. Konstant tryckreglering i kanalsystem. Samkörning med separat frånluftsfläkt FF-C203 för kåpa i kök, via separat timer i kök, rum C203 som startar fläkt samt anpassar frånluftsflöde (för att bibehålla balans mellan tilluft och frånluft) via samkört spjäll i system LB07 för lokal C203/C201. Flödesmätning av fläktar. Varvtalsreglering av fläktar med EC-motorer eller asynkronmotorer med frekvensomformare. Tryckfall över filter. Aktuell effektförbrukning och luftflöde eller SFP-tal ska redovisas i klartext i display under drift. Larm ska avges vid frysrisk, brand, temperatur- och tryckavvikelser eller om avvikelse från normalvärden sker. Webbaserat användargränssnitt för åtkomst via webläsare. LB08-Hus E Luftbehandlingsaggregat. Aggregatet utförs som ett kompakt aggregat med toppanslutning av kanaler bestående av: - Isolerat hölje med låsbara inspektionsluckor på gångjärn, balkram, ställbara fötter. - Ute- och avluftsspjäll med ställdon tryckklass B, täthetsklass 3 - Filter, uteluft klass F7 - Filter frånluft klass F5 - Värmeåtervinnare av regenerativ typ (roterande) med drivmotor och reglerutrustning för varvtalsstyrning samt med renblåsningssektor och rotorvakt. - Fläkdelar för direktdrivna kammarfläktar och motorer med varvtalsstyrning (EC-motorer eller frekvensomriktare) där totalflöde och eleffekt ska kunna avläsas i displayenhet.

17 17(24).dat Tillbehör: - Reservfilter, 2 omg. (för filter i aggregat). - Termometrar, kanaler runt om aggregat. - Differenstryckmätare för filter (fördel om det kan ses i displayenhet). - Internt elektrisk kopplat. - Styrutrustning för funktioner enligt nedan. Frånluftsrelaterad tilluft, utan eftervärme samt reglering av tilluftsflöde för att klara minbegränsad tilluftstemperatur (ca +10 grader). Flödesreglering via CO/CO2 givare (behovsstyrning) och temperaturgivare (vid hög lokaltemperatur ökas luftflöde) och tillhörande regulator för funktionerna. Flödesmätning av fläktar. Varvtalsreglering av fläktar med EC-motorer eller asynkronmotorer med frekvensomformare. Tryckfall över filter. Aktuell effektförbrukning och luftflöde eller SFP-tal ska redovisas i klartext i display under drift. Larm ska avges vid frysrisk, brand, temperatur- och tryckavvikelser eller om avvikelse från normalvärden sker. Webbaserat användargränssnitt för åtkomst via webläsare. Generellt gäller för angivna aggregat LB05- LB08: Anläggningen utförs med fabriksmonterad styrutrustning (typ Swegon/GOLD, Fläkt Woods/ Climatix, IV/Climatix eller likvärdigt) som är direkt uppkopplingsbart mot WEB. Samtliga larmer, driftstatus, lägen, bör- och ärvärden, manöver etc. skall kunna avläsas på display i handenhet samt från framtida WEB-system. LB-B41 Luftbehandlingsaggregat för en lägenhet (B41). Aggregatet utförs som ett kompaktaggregat med toppanslutning av kanaler för placering ovan spis av Swegon modell CASA R85 och spiskåpa Premium eller motsvarande. Aggregatet ska vara försedd med eftervärmebatteri. Reservfilter, 2 omg. (för filter i aggregat).

18 18(24).dat Frånluftsfläktar FF-C203 Frånluftsfläkt Kanalfläkt typ boxfläkt bestående av isolerat hölje med inspektionslucka och med rengöringsbart fläkthjul anpassat för system med matlagning i omfattning motsvarande klass 2A (enligt Imkanaler 2012 ). Tillbehör för varvtalsreglering ingå för anpassning av luftflöde. Specifik fläkteleffekt: Max 0,5 kw/m 3 /s FF-B2XX Frånluftsfläkt Kanalfläkt. Specifik fläkteleffekt: Max 0,5 kw/m 3 /s FF-B207b Frånluftsfläkt Kanalfläkt med ljuddämpare på avluft mot innergård (rumstermostatstyrd) Specifik fläkteleffekt: Max 0,5 kw/m 3 /s Brandgasfläktar Beroende på vald av entreprenören vald brandfunktion och brandteknisk lösning kan brandgasfläktar erfordras för system LB05 och LB06. Kanalsystem Kanalsystem förses med rensluckor så att systemen kan rensas med vanligen förekommande rensmetoder. Imkanal från kök C203 dras i schakt vid östra gaveln och utförs i klass 2A enligt branschrekommendationen Imkanal utgåva 2012:1. Rektangulära kanaler ska utföras i minst täthetsklass B och cirkulära kanaler i täthetsklass C.

19 19(24).dat Isolering Kanaler isoleras enligt gällande normer i erforderlig omfattning, med avseende på kondens, ljud, värme och brand. Isolering av sakvaror som ska vara tillgängliga för underhåll, besiktningar, provningar ska utföras så att man lätt kan utföra erforderliga arbeten och kan återställa isoleringen utan att förstöra den. Synliga isolerade kanaler i varma utrymmen förses med aluminiumfolie. Spjäll Injusteringsspjäll med mätmöjlighet (mätuttag) skall vara avsedd för isolering av kanaler där så krävs. Variabelflödesdon Variabelflödesdon skall vara försedd med mätuttag, tryckregulator med börvärdesomställare, ställdon. Med tillbehör för stand alone-funktion såsom givare och trafo 24/230V. Ljuddämpare Ljuddämpare installeras så att angivna ljudkrav uppnås. Tilluftsdon Tilluftsdon av metall och vit kulör. Don placeras och väljs så att smutsränder i tak och på väggar undviks. Frånluftsdon Frånluftsdon av metall och vit kulör. Don av typen kontrollventil eller don med intagsdel och ljuddämpande anslutningslåda med spjäll och mätuttag som är rensbar. Överluftsdon Överluftsdon med vit kulör. Don utförs så att väggens ljudklass upprätthålls. Spiskåpor Spiskåpor för lägenheter med volymdel/visir med timer förforcering, och belysning med kompaktlysrör, skall klara minst 75 % uppfångningsförmåga vid forcering. Spiskåpa för lokal C203 utförs med följande utförande (preliminära uppgifter som skall ses över i samråd med beställaren, beroende på slutlig lösning av kök): Frihängande 4-sidig rostfri volymkåpa med måtten 1200 x 900 mm och höjd ca 750 mm (preliminära mått ska fastställas i samråd med Galären innan leverans), försedd med rengöringsbart fettfilter inklusive en extra omgång filter samt belysning. Preliminär kapacitet 200 l/s för matlagning i omfattning motsvarande klass 2A (enligt Imkanaler 2012 ).

20 20(24).dat Spisfläktar Spisfläktar med volymdel/visir med timer för drift, inställning av fläkthastighet i tre lägen och belysning med kompaktlysrör installeras. Spisfläkt skall klara minst 75 % uppfångningsförmåga vid forcering. Huvar och galler Kombihuvar, utelufts- och avlufthuvar och ytterväggsgaller utförs med kulör lika tak/fasad, för huvar i hus C och D gäller ljus silver metallic PL 45 samt för hus B gäller mörk silver metallic PL 15. I övrigt i samråd med beställaren och se även ritning A och A Risken för snö medryckning i luftintag, samt luktöverföring mellan avluftshuv och luftintag samt avstånd från luftningsledning för spillvatten ska beaktas. MÄRKNING Märkning utförs enligt VVS-AMA 06 kap YTB och enligt AF -del och i samråd med beställarens anvisningar. Utöver ovanstående så utförs märkning enligt följande: Anläggningarna CE märks, se AF-del. Rensluckor och spjäll placerade utanför lägenheten märks med lägenhetsnummer vid komponenten. INJUSTERING OCH PROVNING Luftflöde och ljud provas av samtliga installationer enligt VVS-AMA 09 samt enligt nedan. Installations- och egenkontroll utförs. Egenprovning Egenprovning genomförs i takt med montaget av resp. entreprenör. Provning och injustering Provning och injustering utförs efter driftsatt anläggning av resp. entreprenör. Injusteringen skall föras in i tidplanen. Injustering dokumenteras med protokoll för respektive installationsdel och hus enligt branschpraxis.

21 21(24).dat Injustering av luftflöden skall utföras för alla nya system samt även för nytt och befintligt lägenhetsaggregat i lgh nr B31 och B41. Även nio befintliga lägenheter tillhörande LB06 i hus B skall injusteras. I protokoll skall inställningsläge, tryck och k-faktor anges för respektive don och spjäll. Trycket runt roterande värmeväxlare mäts och injusteras så att återluftsföring mellan till- och frånluft förhindras. Mätvärden anges i protokoll. Samordnade provningar Samordnad provning får ej påbörjas förrän samtliga tekniker har utfört egenprovning och upprättat protokoll. Efter driftsatt anläggning utförs de entreprenadövergripande provningar av funktionskedjor och prestanda där flera entreprenörer medverkar. Samtliga berörda entreprenörer skall medverka vid provningarna och signera protokollen när provningen utförts med godkänt resultat. Protokoll Provningsprotokoll för samordnade provningar är en gemensam handling för samtliga entreprenader och överlämnas senast i samband med slutbesiktning. Samordnade funktionsprotokoll upprättas och skall vara undertecknade av ansvarig för respektive installationsfack. Orsaker som kan påverka provningarna eller andra väsentliga uppgifter antecknas i anmärkningskolumnen. Protokoll för samordnad provning utförs av Galären och sidoentreprenör för SÖ (styr och övervakning) som provningsledare. Uppgifter och underlag för respektive entreprenörs delar och funktioner skall överlämnas till Galären en månad före slutbesiktning, för att upprätta för protokoll för samordnad provning. Provning av funktionssamband Dessa provningar har till syfte att säkerställa att hela funktionen från början till slutpunkt, oberoende av entreprenadgränssnitt, verkligen föreligger. Det duger inte att varje entreprenör provar sin del. Provning av prestanda Provning av prestanda avseende installationer är att prova inte enbart att det fungerar utan hur installationerna som helhet fungerar. T ex reglerfunktioner för luftbehandlingsaggregat.

22 22(24).dat Information till drift- och underhållspersonal I samband med installationens färdigställande skall beställarens och nyttjarens drift- och underhållspersonal informeras om funktionssätt samt drift- och underhåll av i entreprenaden ingående utrustning. Informationen utförs strax före slutbesiktningen eller i samråd med beställaren. Tillsyn och underhåll Under den löpande garantitiden ska de serviceåtgärder vidtas som resp. tillverkare föreskriver för de enskilda sakvarorna. Dock ska minst två servicebesök per garantiår utföras varav det sista besöket ska ske inom 30 dagar före garantitidens utgång. Tidpunkt för besök skall avtalas med beställarens representant som också skall beredas tillfälle att närvara. Servicen skall omfatta kontroll och tillsyn, av alla i entreprenaden ingående delar, funktion. komponenter och Eventuella reservdelar under garantitiden ingår i entreprenaden. Skriftlig rapport över vidtagna åtgärder vid servicebesök skall upprättas och tillställas beställaren. TEKNISK DOKUMENTATION Bygghandlingar Entreprenören skall upprätta och leverera kompletta bygghandlingar till beställaren i enlighet med AF-del. Samtliga ritningar skall upprättas med hjälp av Auto-CAD eller motsvarande enligt ök med Galären. Relationshandlingar Entreprenörer skall upprätta och leverera kompletta relationshandlingar till beställaren i enlighet med AFdel samt enligt GALÄRENS projekteringsanvisningar enligt Projektering ovan. Leverans Relationshandlingar skall levereras enligt AF-del, AFD.7.

23 23(24).dat Drift- och underhållsinstruktioner Entreprenörer skall upprätta drift- och underhållsinstruktion till beställaren i enlighet med AF-del samt enligt YUH.5 och YUK.5 i VVS-AMA 09. Handlingarna ska levereras i höjdformat A4 och levereras insatta i pärmar med fliksystem. Samtliga handlingar på svenska. Översatt handling skall även levereras på originalspråk. Om det i datablad, broschyr och dylikt finns sådant som inte gäller för den aktuella anläggningen ska detta strykas eller elternativt skall den gällande delen tydligt markeras. För aggregat med tillhörande styr- och övervakning skall projektanpassade flödesbilder/driftkort samt funktionsbeskrivningar och tillhörande elscheman ingå. Underlaget skall överlämnas i 2 st omgångar i pärmar samt 1 st CD-skiva Se även AFD.242 och AFD.7 i AF-delen. Rumsbeskrivning: personbelastning och luftflöden Hus B källare: Rum 207b (VVX): 0-60 l/s Övriga rum i berörd del (förråd och elc) : 0,35 l/s och kvm Trapphus hus B: Självdrag. Lägenheter generellt, hus B, C och D: Enligt gällande krav, allmänt 0,35 l/s och kvm (se även Minimikrav på luftväxling, utgåva 92012) Korridor våning 6 (B602, B603, C602): Ventileras med balenserad till- och frånluft, 0,35 l/s och kvm Hisschakt: Ventileras enligt gällande krav, notera egen brandcell. Övriga korridorer och trapphus hus C: Ventileras enligt gällande krav.

24 24(24).dat Hus C våning 2: Personbelastning max 60 personer i cafedel C201 och max 12 personer i mötesrum C211. Spiskåpa med fettfilter och belysning och tillhörande FF-C203 (ca 200 l/s) samkörs med system LB07-hus C så att totalt flöde frånluft balanseras mot tilluft i lokal C203 och C201 när FF-C203 är i drift. Dessutom förses lokal C201/C203 med behovsstyrd ventilation (luftkvalitet/tempertur). Möteslokal/hobby rum C211 förses också med behovsstyrd ventilation via luftkvalitet och tempertur. Utförande ventilation i kök anpassas mot placering diskmaskin mm. C204, WC: Frånluft -20 l/s C205, Laddn och elrum: Tilluft +20 l/s Frånluft -20 l/s C206, Förråd: Frånluft -10 l/s C207, RWC: Frånluft -20 l/s C208, Relax: Tilluft +45 l/s C209, Omkl/Dusch: Tilluft +30 l/s Frånluft -50 l/s C210, bastu: Frånluft -10 l/s C804 tvättstuga: Ventileras med till- och frånluft, +55/-50 l/s (överluft tillc205) C205, torkrum (med avfuktare som ingår i Beställarens leverans): Frånluft -7 l/s Hus E - Nybyggt garage: Variabelt flöde via CO/CO2 samt temp-reglering Preliminärt Max flöde = 900 l/s (minflöde 25% av maxflöde).
