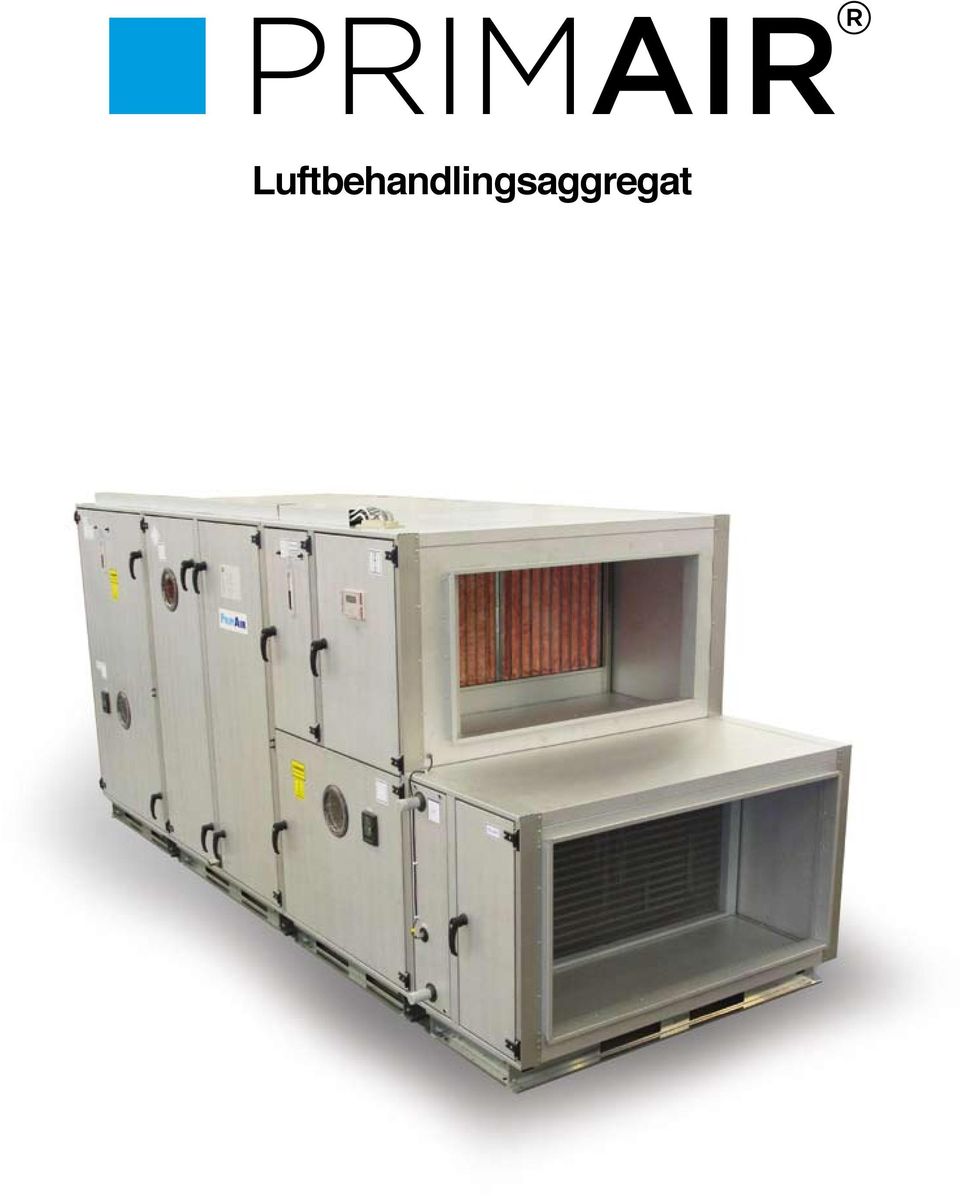

1 Luftbehandlingsaggregat 1

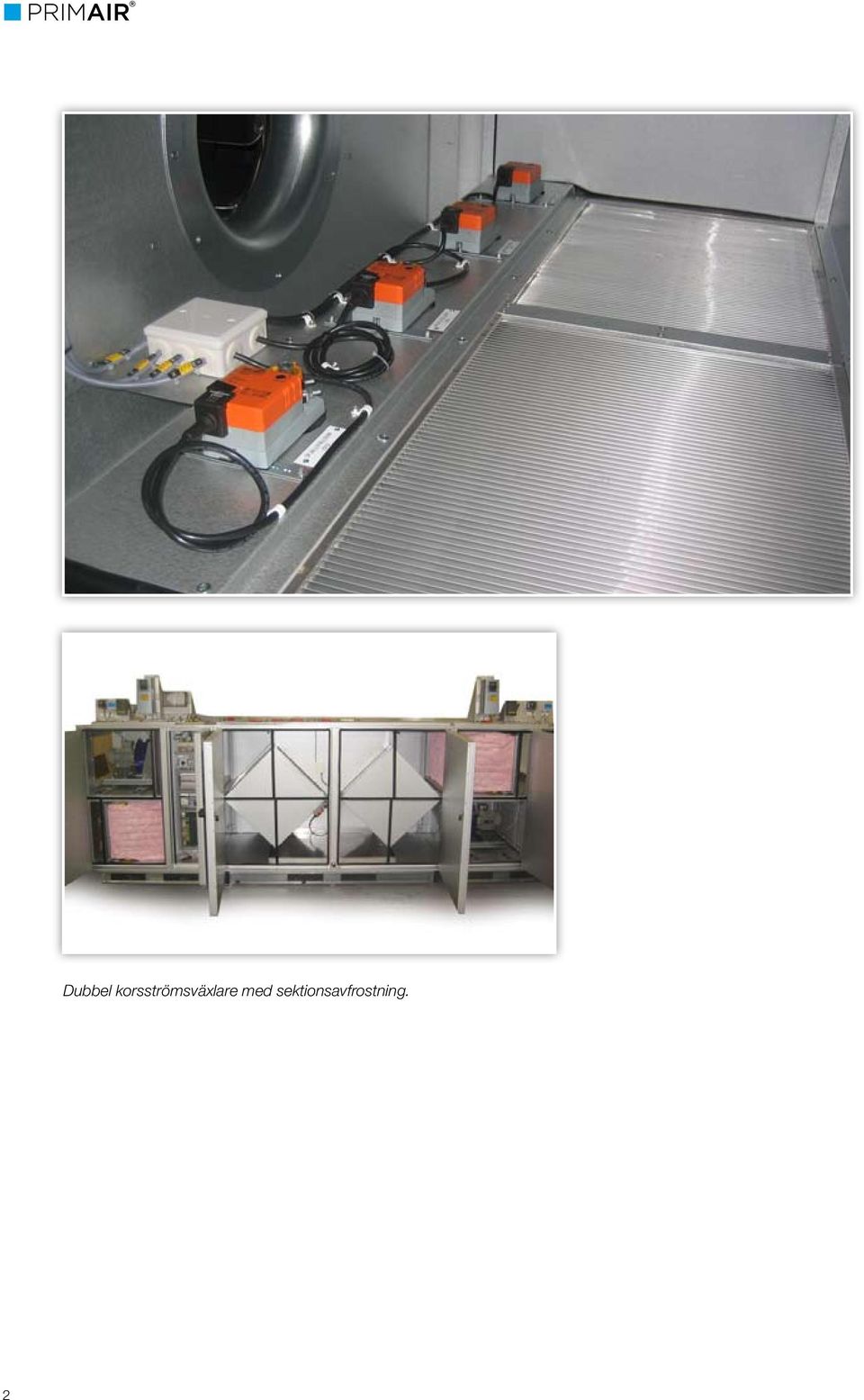

2 2 Dubbel korsströmsväxlare med sektionsavfrostning.

3 Luftbehandlingsaggregatet PrimAir PrimAir är ett luftbehandlingsaggregat utvecklat med sikte på: Allt från enkelt tilluftsaggregat till avancerad luftbehandlingsanläggning Hög verkningsgrad på fläktar och värmeväxlare Låga tryckfall Hög flexibilitet i aggregatkonstruktionen med patenterat system VAS-optimerad aggregatserie Direktdrivna fläktar med frekvensomriktare Värmepumpsfunktion Anpassad styr- och reglerutrustning Luftflöden som standard 0,3 23 m 3 /s. Utförande Höljet Tak, botten och mellanplan består av kassetter med 100 mm intervall. Höljets längd bestäms av det antal moduler som behövs för de funktionsenheter som önskas. Kassetterna utförs med dubbla plåtar med mellanliggande isolering, vilken som standard är 50 mm tjock. I längsled ligger kassetterna i en specialprofil motsvarande höljets totala längd. De olika planen fixeras sinsemellan med hörn- och mellanprofiler där uppdelningen följer modulutrymmet för funktionsenheterna. Inspektions- och blindluckor Höljets fram- och baksida förses med inspektions- alternativt blindluckor. Luckornas bredd följer modulmåttet 100 mm. Luckorna utförs av in- och utvändig plåt med mellanliggande isolering, som standard 50 mm tjock. Den yttre plåten är profilerad för att få ökad stabilitet. Då luckan stängs pressas en tätningslist in mot ramverket. Luckor med en rörlig del bakom sig har ett låsbart handtag. Lucklås Luckorna öppnas och stängs med kraftiga handtag. Gångjärnssystemet är uppbyggt för maximal täthet. Isolering Som standard värmeisoleras aggregaten med 50 mm mineralullsskiva. De kan även förses med 100 mm isolering. Fläktar Aggregaten utrustas med kammarfläktar med bakåtböjda skovlar. Fläktarna regleras med frekvensomformare. Som alternativ kan aggregaten utrustas med radialfläktar försedda med rem- eller direktdrift. Samtliga fläktar kan förses med inbyggd mätsond för kontinuerlig flödesmätning. För avvibrering är samtliga fläktar monterade på gummidämpare, alternativt på stålfjädrar. Låsbart handtag Isolering 50 mm, även i mellanplan. Roterande värmeväxlare med hög verkningsgrad 3

4 Påsfilter med hög avskiljningsgrad Elskåp Operatörspanel Siemens Saphir Filter Filtren är påsfilter med hög avskiljningsgrad. De är försedda med excenterlåsanordning för maximal filtertätning. Samtliga filter har tryckdifferensmätare av u-rörstyp som standard. Uppställningsprofil Aggregatstorlekarna från 1 till 7 är som standard försedda med en uppställningsprofil anpassad för lyft och transport i fläktrum. Till profilen finns ställbara fötter och ben som tillbehör. Aggregat från storlek 8 har en svetsad ram av RHS-profil. Ramen är anpassad för lyft med kran. Styr- och reglerutrustning PrimAir-aggregaten kundanpassas och levereras kompletta med integrerad styrutrustning. Alla inre komponenter är färdigkopplade och aggregaten är fabrikstestade. (Som alternativ kan elskåpet levereras separat.) Reglerfunktioner Till-, Från- eller Rumstemp.-reglering Konstanthållning av luftflöden Nattvärme/Nattkyla Sommar- och vinterkompensering Kylåtervinning Tidprogram CO 2 -reglering Kommunikation PrimAir-aggregaten har flera kommunikationsmöjligheter, tex Modbus, LON, TCP/IP med inbyggd webserver, web-duc för övervakning via internet med flödesschema, modem, SMS-larm. Hantering Via medföljande manöverpanel avläses och presenteras alla driftparametrar i klartext. Genom olika behörighetsnivåer ges möjligheter för ändringar av diverse parametrar. Enkel hantering av larmhistorik som presenteras i lista med datum och klockslag. Delat utförande Huv vid utomhusutförande 4

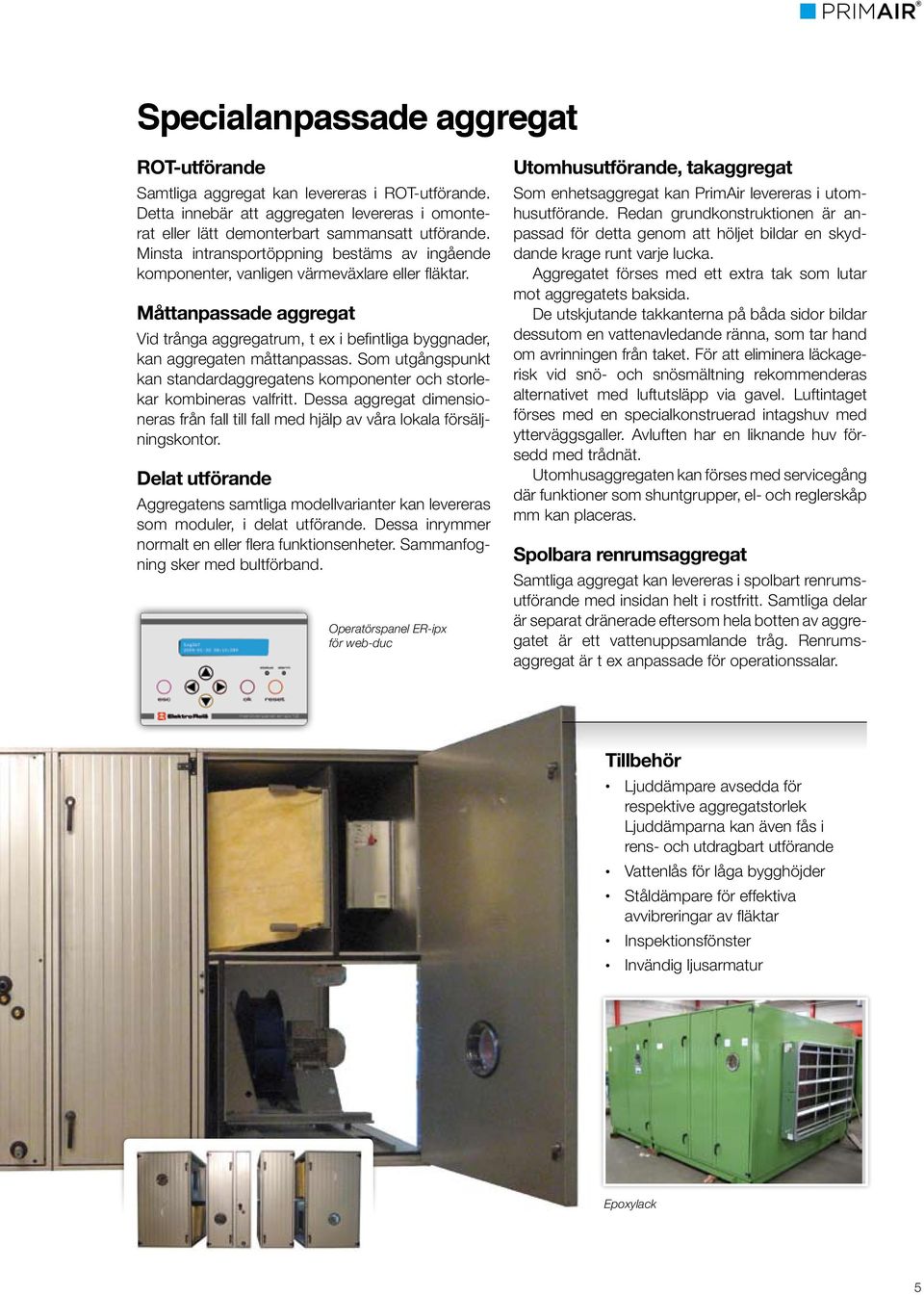

5 Specialanpassade aggregat ROT-utförande Samtliga aggregat kan levereras i ROT-utförande. Detta innebär att aggregaten levereras i omonterat eller lätt demonterbart sammansatt utförande. Minsta intransportöppning bestäms av ingående komponenter, vanligen värmeväxlare eller fläktar. Måttanpassade aggregat Vid trånga aggregatrum, t ex i befintliga byggnader, kan aggregaten måttanpassas. Som utgångspunkt kan standardaggregatens komponenter och storlekar kombineras valfritt. Dessa aggregat dimensioneras från fall till fall med hjälp av våra lokala försäljningskontor. Delat utförande Aggregatens samtliga modellvarianter kan levereras som moduler, i delat utförande. Dessa inrymmer normalt en eller flera funktionsenheter. Sammanfogning sker med bultförband. Operatörspanel ER-ipx för web-duc Utomhusutförande, takaggregat Som enhetsaggregat kan PrimAir levereras i utomhusutförande. Redan grundkonstruktionen är anpassad för detta genom att höljet bildar en skyddande krage runt varje lucka. Aggregatet förses med ett extra tak som lutar mot aggregatets baksida. De utskjutande takkanterna på båda sidor bildar dessutom en vattenavledande ränna, som tar hand om avrinningen från taket. För att eliminera läckagerisk vid snö- och snösmältning rekommenderas alternativet med luftutsläpp via gavel. Luftintaget förses med en specialkonstruerad intagshuv med ytterväggsgaller. Avluften har en liknande huv försedd med trådnät. Utomhusaggregaten kan förses med servicegång där funktioner som shuntgrupper, el- och reglerskåp mm kan placeras. Spolbara renrumsaggregat Samtliga aggregat kan levereras i spolbart renrumsutförande med insidan helt i rostfritt. Samtliga delar är separat dränerade eftersom hela botten av aggregatet är ett vattenuppsamlande tråg. Renrumsaggregat är t ex anpassade för operationssalar. Tillbehör Ljuddämpare avsedda för respektive aggregatstorlek Ljuddämparna kan även fås i rens- och utdragbart utförande Vattenlås för låga bygghöjder Ståldämpare för effektiva avvibreringar av fläktar Inspektionsfönster Invändig ljusarmatur Epoxylack 5

6 Kapacitetsöversikt Aggregat storlek Kanalanslutningsmönster PrimAir-aggregaten har anslutning i gavlarna. De kan även fås med anslutning uppåt/nedåt eller framåt/bakåt. 6

7 Referenser Badhusaggregat till SPA Yasuragi Hasseludden. Industriaggregat epoxylackerat. Mosjön Carben Plant. Värmeåtervinningaggregat med korsströmsväxlare. ÅV-aggregat anpassad till frånlufts värmepump. Aggregat stående montage. 7

8 smartdesign.se Fläkt-Teknik tillverkar luftbehandlingsaggregat för såväl inom- som utomhusbruk och tillhandahåller allt från enkla tilluftsaggregat till avancerade luftbehandlingsanläggningar. Fläkt-Teknik har verkat i branschen sedan 1960-talet och har en gedigen kunskap inom luftbehandling och värmeåtervinning. Företaget är beläget i Skövde, i moderna lokaler med utrymme även för större maskinbyggnationer. Fläkt-Teknik AB Industrigatan 5, Skultorp SE SKÖVDE Tel +46(0) Fax +46(0) info@flakt-teknik.se
