Granskning av Henåns skola, ventilationsanläggning

Transkript

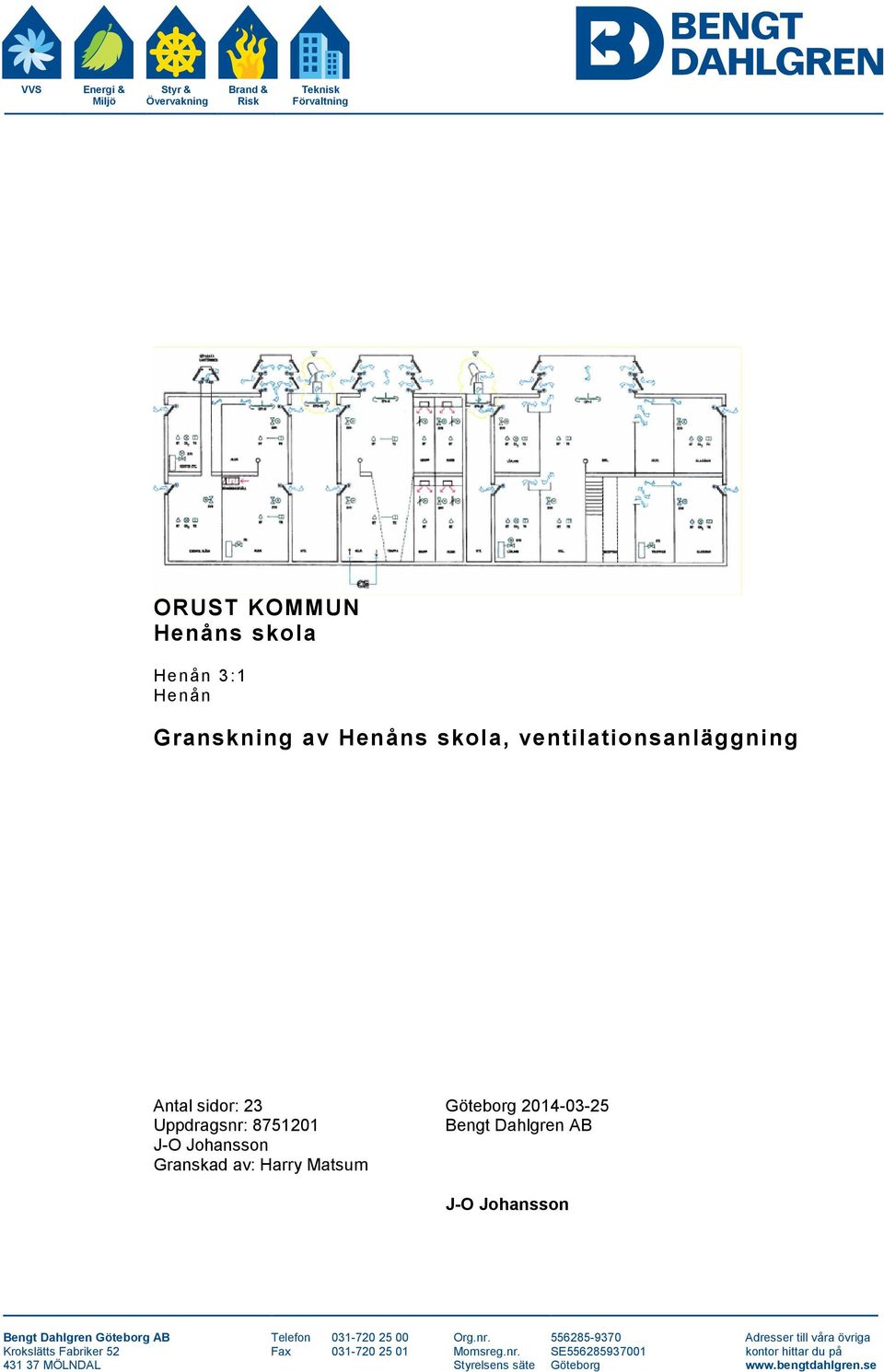

1 VVS Energi & Miljö Styr & Övervakning Brand & Risk Teknisk Förvaltning ORUST KOMMUN Henåns skola Henån 3:1 Henån Granskning av Henåns skola, ventilationsanläggning Antal sidor: 23 Göteborg Uppdragsnr: Bengt Dahlgren AB J-O Johansson Granskad av: Harry Matsum J-O Johansson Bengt Dahlgren Göteborg AB Telefon Org.nr Adresser till våra övriga Krokslätts Fabriker 52 Fax Momsreg.nr. SE kontor hittar du på MÖLNDAL Styrelsens säte Göteborg

2

3 Sida 3 INNEHÅLLSFÖRTECKNING SIDA 1 FÖRORD SAMMANFATTNING BAKGRUND UPPDRAGSBESKRIVNING HISTORIK Beslut om naturlig ventilation i Henåns nya skola Utförande Besiktningar Drifttagande av skolan UNDERLAG DEFINITIONER FÖRFRÅGNINGSUNDERLAG Projekteringsförutsättningar Naturlig ventilation (NVE)... 8 Zonindelning... 8 Styrning av naturlig ventilation Uppfylls krav? Luftbehandlingsanläggning FYSISK KONTROLL Luftbehandlingsanläggningen Summering fysisk kontroll Fysisk kontroll Naturlig ventilation Sammanfattning Naturlig ventilation Fysisk kontroll Obligatorisk Ventilationskontroll (OVK) MÄTNINGAR Sammanfattning mätningar Genomförda mätningar Resultat av mätningar i vinterdrift Mätningsförfarande Naturlig Ventilation 1177 undervisningssal Mätning 1 Avklingningsmätning Mätning 2 Belastningsprov Pulsvädring Mekanisk ventilation (Hybridventilation) Mätning b Expedition, Avklingningsmätning i AUTO-läge Mätning b Expedition, Avklingningsmätning i HAND-läge Mätning Samtalsrum, Avklingningsmätning i AUTO-läge Mätning b Expedition, Avklingningsmätning i HAND-läge t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

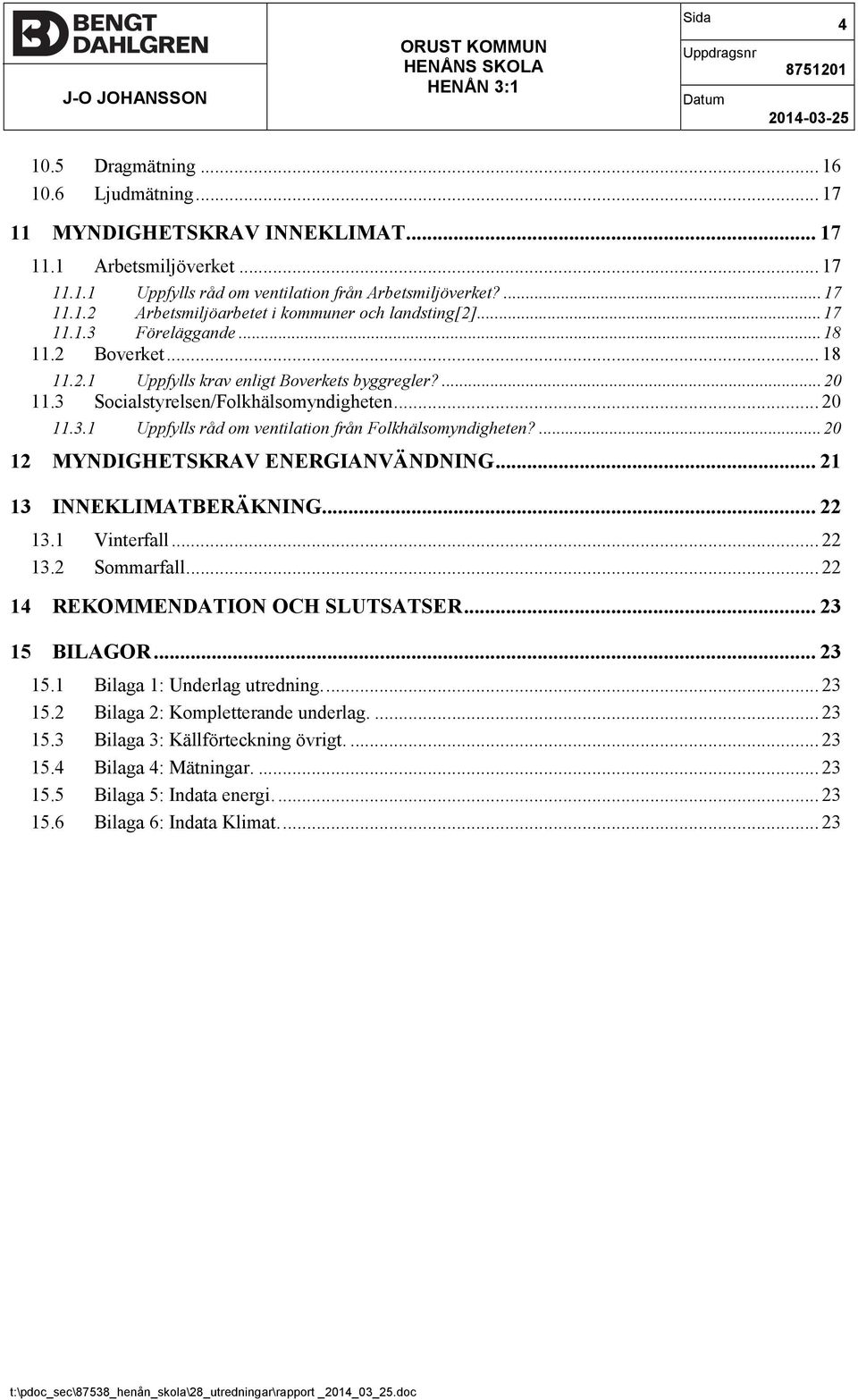

4 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum Dragmätning Ljudmätning MYNDIGHETSKRAV INNEKLIMAT Arbetsmiljöverket Uppfylls råd om ventilation från Arbetsmiljöverket? Arbetsmiljöarbetet i kommuner och landsting[2] Föreläggande Boverket Uppfylls krav enligt Boverkets byggregler? Socialstyrelsen/Folkhälsomyndigheten Uppfylls råd om ventilation från Folkhälsomyndigheten? MYNDIGHETSKRAV ENERGIANVÄNDNING INNEKLIMATBERÄKNING Vinterfall Sommarfall REKOMMENDATION OCH SLUTSATSER BILAGOR Bilaga 1: Underlag utredning Bilaga 2: Kompletterande underlag Bilaga 3: Källförteckning övrigt Bilaga 4: Mätningar Bilaga 5: Indata energi Bilaga 6: Indata Klimat t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

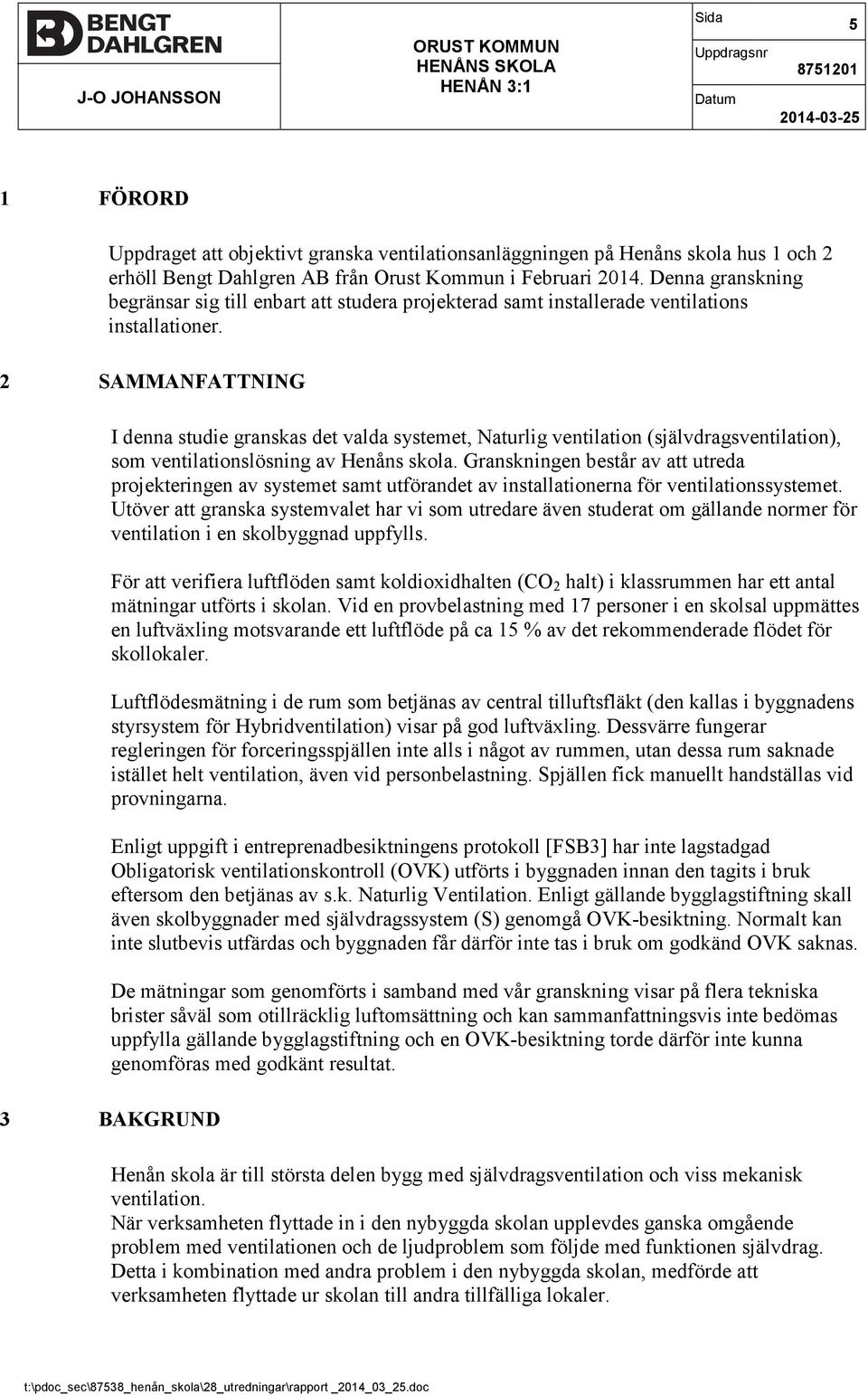

5 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum FÖRORD Uppdraget att objektivt granska ventilationsanläggningen på Henåns skola hus 1 och 2 erhöll Bengt Dahlgren AB från Orust Kommun i Februari Denna granskning begränsar sig till enbart att studera projekterad samt installerade ventilations installationer. 2 SAMMANFATTNING I denna studie granskas det valda systemet, Naturlig ventilation (självdragsventilation), som ventilationslösning av Henåns skola. Granskningen består av att utreda projekteringen av systemet samt utförandet av installationerna för ventilationssystemet. Utöver att granska systemvalet har vi som utredare även studerat om gällande normer för ventilation i en skolbyggnad uppfylls. För att verifiera luftflöden samt koldioxidhalten (CO 2 halt) i klassrummen har ett antal mätningar utförts i skolan. Vid en provbelastning med 17 personer i en skolsal uppmättes en luftväxling motsvarande ett luftflöde på ca 15 % av det rekommenderade flödet för skollokaler. Luftflödesmätning i de rum som betjänas av central tilluftsfläkt (den kallas i byggnadens styrsystem för Hybridventilation) visar på god luftväxling. Dessvärre fungerar regleringen för forceringsspjällen inte alls i något av rummen, utan dessa rum saknade istället helt ventilation, även vid personbelastning. Spjällen fick manuellt handställas vid provningarna. Enligt uppgift i entreprenadbesiktningens protokoll [FSB3] har inte lagstadgad Obligatorisk ventilationskontroll (OVK) utförts i byggnaden innan den tagits i bruk eftersom den betjänas av s.k. Naturlig Ventilation. Enligt gällande bygglagstiftning skall även skolbyggnader med självdragssystem (S) genomgå OVK-besiktning. Normalt kan inte slutbevis utfärdas och byggnaden får därför inte tas i bruk om godkänd OVK saknas. De mätningar som genomförts i samband med vår granskning visar på flera tekniska brister såväl som otillräcklig luftomsättning och kan sammanfattningsvis inte bedömas uppfylla gällande bygglagstiftning och en OVK-besiktning torde därför inte kunna genomföras med godkänt resultat. 3 BAKGRUND Henån skola är till största delen bygg med självdragsventilation och viss mekanisk ventilation. När verksamheten flyttade in i den nybyggda skolan upplevdes ganska omgående problem med ventilationen och de ljudproblem som följde med funktionen självdrag. Detta i kombination med andra problem i den nybyggda skolan, medförde att verksamheten flyttade ur skolan till andra tillfälliga lokaler. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

6 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum UPPDRAGSBESKRIVNING Uppdragsbeskrivning för Bengt Dahlgren AB. 1. Granskning av den projektering som är gjord av hela ventilationsanläggningen inklusive styr och regler. Är projekteringen gjord på ett sådant sätt att anläggningen tillgodoser alla behov och gällande regelverk, så att ett bra inomhusklimat kan tillgodoses för den verksamhet som avses inklusive luftmängder m.m. Har man i projekteringen även beaktat ljudproblematiken, genom att fönster öppnas för att få tilluft, eller är detta förhållande med ljud utifrån inte beaktat i projekteringen. 2. Fysisk kontroll på plats i objektet att anläggningen är byggd på det sätt som den är projekterad, med beaktade av eventuella tillkommande PM och ändringar, inklusive granskning av besiktningsprotokoll och övrig dokumentation som hör till anläggningen. I granskningen skall även ingå kontroll av huruvida luftväxlingsmängder uppmätts i förbesiktningar eller slutbesiktningar för att kunna säkerställa att rätta luftflödesmängder fungerade innan inflyttningen. Har inga sådana mätningar gjorts i tidigare skeden skall dylika mätningar kunna tillhandahållas om beställaren så önskar i ett senare skede. Det är dock mycket viktigt att denna granskning också innefattar styr och reglerdelen och att det klart framgår om dessa delar provats fullt ut i samband med besiktningarna och att olika belastningar på lokalerna förekommit i så fall, för att därigenom säkerställa funktionaliteten på anläggningen i sin helhet. 3. Resultaten av ovan nämnda positioner 1 och 2 skall resultera i en tydlig rapport över de eventuella brister och felaktigheter som har konstaterats. 5 HISTORIK 5.1 Beslut om naturlig ventilation i Henåns nya skola Inför projekteringen av en ny skola i Henån föreslås via en motion till Kommunfullmäktige att skolan skall tillämpa självdragsventilation. Tjänstemän inom barn och utbildningsförvaltningen samt Tekniska enheten ställer sig positiva till förslaget med självdragsventilation. Beslut tas i Kommunfullmäktige , att vid projekteringen av Henåns skola, kommer Tekniska enheten utforma förfrågningsunderlaget så att anläggningen utföres med naturlig ventilation. 5.2 Utförande Uppförandet av skolan har skett som Utförandeentreprenad med särskilda bestämmelser om samverkan (s.k. partnering). Entreprenaden är upphandlad på handlingar redovisade i Administrativa Föreskrifter daterade , upprättade av CONTECTON. Handlingarna är baserade på AMA 98. Med inblandade Partner projekterades skolan enligt inriktning från Tekniska enheten. Tekniska beskrivningar samt ritningar togs fram, daterade , för bl.a. Luftbehandling, Styranläggning, samt Naturlig ventilation (NVE). t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

7 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum Besiktningar För entreprenaden Luftbehandlingsanläggning så utfördes under perioden till , fem förbesiktningar genomfördes slutbesiktningen. Gällande entreprenaden NVE anläggning (Naturlig ventilation) så utfördes under perioden till , fem förbesiktningar genomfördes slutbesiktningen. I utlåtandet FSB 3 BYGG från huvudbesiktningsmannen Hasse Karlsson, daterad kan man utläsa att entreprenaden i sin helhet inte är godkänd. 5.4 Drifttagande av skolan Under höstterminen 2011 tog Orust kommun skolan i drift. Under läsåret 2011/2012 rapporterade skolans brukare klagomål beträffande inomhusmiljön. I samband med detta kontaktades företagshälsovården och en enkätundersökning genomfördes (Örebroenkäten). I augusti 2012 genomförde Arbetsmiljöverket en inspektion som ledde till ett föreläggande och ett vite om inte punkterna åtgärdades. Skolan utrymdes höstterminen 2012 och verksamheten flyttades till andra lokaler. 6 UNDERLAG I samband med förfrågningsunderlaget tillhandahöll Bengt Dahlgren AB handlingar från Orust Kommun. Dessa handlingar är specificerade i bilaga 1 Projektförutsättningar. Utöver ovan nämnda handlingar har kompletterande underlag tillhandahållits, av Lars Amlin, Orust Kommun, efter förfrågan från Bengt Dahlgren AB. Dessa underlag är specificerade i bilaga 2. I bilaga 3 redovisas övriga källor som refereras till utredningen. 7 DEFINITIONER Naturlig ventilation, eller självdrag som det vanligtvis benämns i Sverige, är en ventilationsmetod som inte använder mekaniska system som fläktar. Det finns två typer av självdrag, vinddriven och temperaturdriven vilka båda används i Henåns skola. VAV-system (Variable Air Volume) är en benämning på ett behovsstyrt mekaniskt ventilationssystem med varierande luftflöde. Luftflödet kan styras beroende på temperatur, närvaro, klockslag, relativ fuktighet, koldioxidkoncentration och VOCkoncentration. Den behovsstyrda ventilationen möjliggör en energieffektiv ventilationslösning utan att äventyra luftkvalitet och den termiska komforten Rekommenderad koldioxidhalt enligt arbetsmiljöverket är 1000 ppm. Utöver koldioxid belastas rum med människor som dominerande inverkan på inomhusklimatet även av andra, mera svårmätbara emissioner. Då koldioxid är relativt enkelt att mäta används det ofta som ett samlat kriterium för luftkvalitet. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

8 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum FÖRFRÅGNINGSUNDERLAG Projekteringsförutsättningar Uppdraget att projektera ventilationsanläggningen för Henåns skola tilldelades en VVSkonsult i november I uppdragsbekräftelsen omnämns det att VVS-konsulten skall ta fram systemlösningar samt projektering av Henån nya skola Naturlig ventilation (NVE) Rum som är orienterade mot fasad eller centrala uteluftsschakt betjänas av systemet Naturlig ventilation och drivs av termisk stigkraft. Ett typiskt klassrum betjänas av högt sittande fönster, som är försedda med motorer. Dessa motorer aktiveras via ett centralt datoriserat övervakningssystem samt givare i rummet som mäter temperatur och koldioxid. När fönstren öppnas, passerar luften rummet och därefter vidare ut till uppehållsytorna som har högt sittande fönster i lanterninerna. Dessa högt sittande fönster aktiveras via styrsystemet och skall ge förutsättningar för avluften att ta sig ut. Zonindelning Byggnaden är indelad i 157 olika zoner Styrning av naturlig ventilation Ventilationsprincipen NVE (Naturlig Ventilation) är av självdragstyp och bygger på luftens termiska stigkraft. Styrning av NVE enligt funktionstexter: Driftfall a. Stängt Driftfall b. Manuell styrning, handstyrning Driftfall c. Pulsventilation. Används vintertid för att erhålla ett luftbyte i zonen. Fönstren öppnas en kort stund under fasta tidpunkter under dagen. Öppningsgraden bestäms av flera parametrar (bl. a vindriktning, vindstyrka) Driftfall d. Komfortventilation, temperaturstyrd drift. Väljs vanligen sommartid för att ha det svalt inomhus. Fönstren har en stor öppningsgrad då rumstemperaturen är högre än börvärdet. Används tillsammans med spaltventilation som säkerställer ett grundflöde i rummet. Driftfall e. Optimerad nattkylning. Används för sommarnattkyla, för att kyla ned byggnadsstommen nattetid. Driftfall f. Friskluft. Används som morgonvädring med målet att vädra ut byggnaden innan byggnaden tas i drift. Driftfall g. Temperaturstyrning. Driftfall med begränsad öppning. Likvärdig funktion som d. Komfortventilation men med begränsad öppningsgrad. Används t ex under helger då man av säkerhetsmässiga skäl önskar en begränsad öppningsgrad Driftfall h. Spaltventilation. Fönstren öppnas till en mycket liten öppningsgrad för grundventilation. Spaltventilation kan användas i kombination med t ex d. komfortventilation eller c. pulsventilation t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

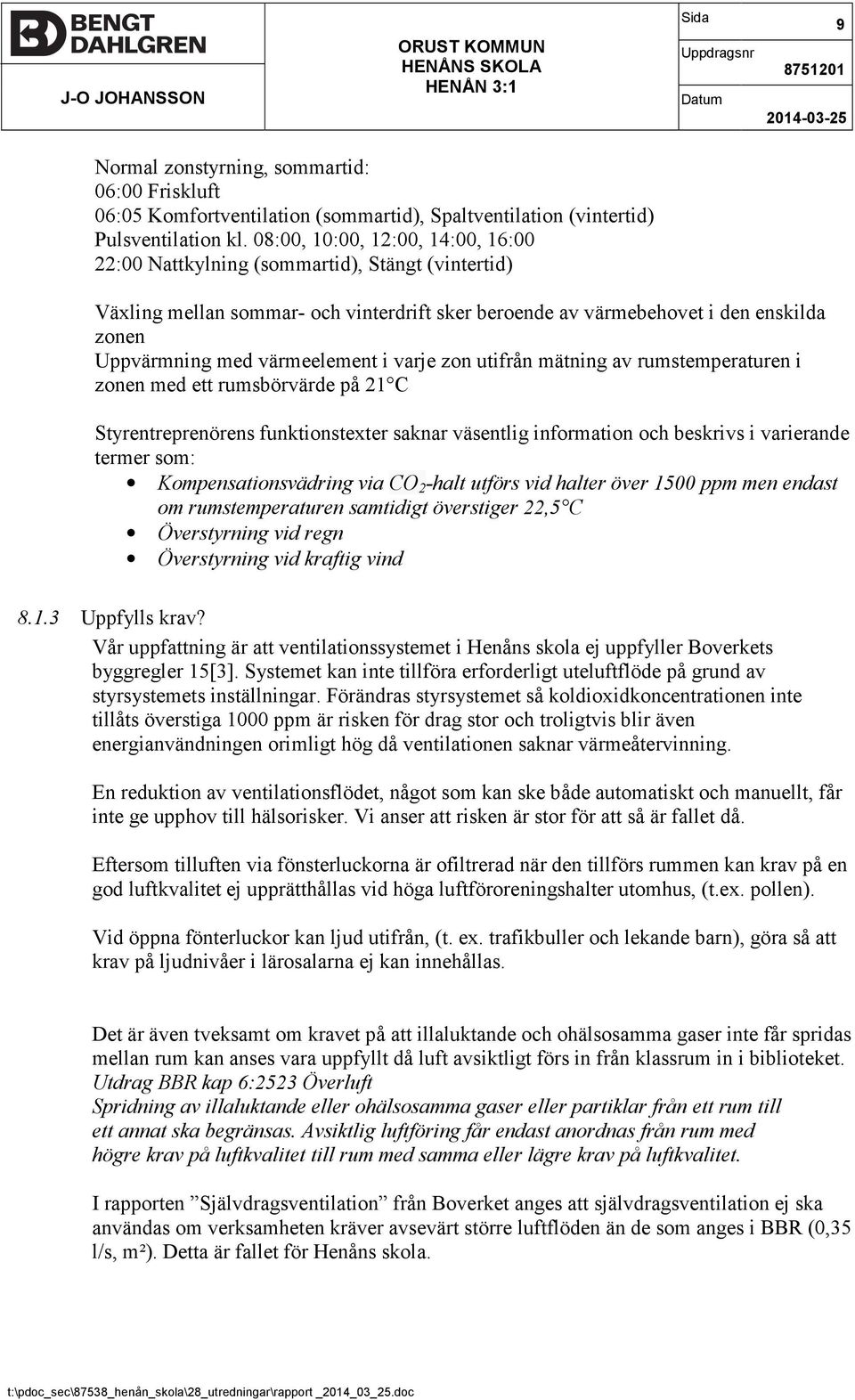

9 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum Normal zonstyrning, sommartid: 06:00 Friskluft 06:05 Komfortventilation (sommartid), Spaltventilation (vintertid) Pulsventilation kl. 08:00, 10:00, 12:00, 14:00, 16:00 22:00 Nattkylning (sommartid), Stängt (vintertid) Växling mellan sommar- och vinterdrift sker beroende av värmebehovet i den enskilda zonen Uppvärmning med värmeelement i varje zon utifrån mätning av rumstemperaturen i zonen med ett rumsbörvärde på 21 C Styrentreprenörens funktionstexter saknar väsentlig information och beskrivs i varierande termer som: Kompensationsvädring via CO 2 -halt utförs vid halter över 1500 ppm men endast om rumstemperaturen samtidigt överstiger 22,5 C Överstyrning vid regn Överstyrning vid kraftig vind Uppfylls krav? Vår uppfattning är att ventilationssystemet i Henåns skola ej uppfyller Boverkets byggregler 15[3]. Systemet kan inte tillföra erforderligt uteluftflöde på grund av styrsystemets inställningar. Förändras styrsystemet så koldioxidkoncentrationen inte tillåts överstiga 1000 ppm är risken för drag stor och troligtvis blir även energianvändningen orimligt hög då ventilationen saknar värmeåtervinning. En reduktion av ventilationsflödet, något som kan ske både automatiskt och manuellt, får inte ge upphov till hälsorisker. Vi anser att risken är stor för att så är fallet då. Eftersom tilluften via fönsterluckorna är ofiltrerad när den tillförs rummen kan krav på en god luftkvalitet ej upprätthållas vid höga luftföroreningshalter utomhus, (t.ex. pollen). Vid öppna fönterluckor kan ljud utifrån, (t. ex. trafikbuller och lekande barn), göra så att krav på ljudnivåer i lärosalarna ej kan innehållas. Det är även tveksamt om kravet på att illaluktande och ohälsosamma gaser inte får spridas mellan rum kan anses vara uppfyllt då luft avsiktligt förs in från klassrum in i biblioteket. Utdrag BBR kap 6:2523 Överluft Spridning av illaluktande eller ohälsosamma gaser eller partiklar från ett rum till ett annat ska begränsas. Avsiktlig luftföring får endast anordnas från rum med högre krav på luftkvalitet till rum med samma eller lägre krav på luftkvalitet. I rapporten Självdragsventilation från Boverket anges att självdragsventilation ej ska användas om verksamheten kräver avsevärt större luftflöden än de som anges i BBR (0,35 l/s, m²). Detta är fallet för Henåns skola. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

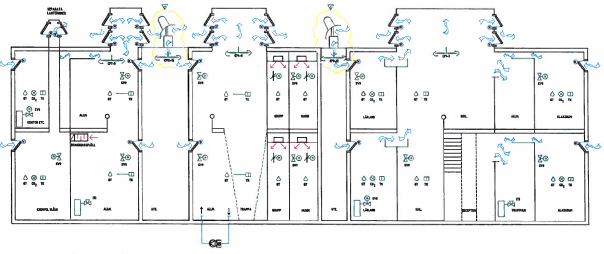

10 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum Luftbehandlingsanläggning Rum utan fönster betjänas av ett gemensamt tilluftsaggregat placerat i källaren. Uteluften tas in via en intagskulvert ca 30 m lång. Luftbehandlingsaggregatet står uppställt i ett fläktrum tillsammans med värmeväxlarna för fjärvärmen. Tilluft tillförs i rum utan fönster via tilluftsdon, luften passerar rummet och därefter via överluftsdon vidare ut till uppehållsytorna. Kyla förekommer endast i rum 1005 Data beläget i byggnadens källarplan. 9 FYSISK KONTROLL De installerade entreprenaderna för luftbehandlingsanläggningen, naturlig ventilation samt styranläggningen har fysiskt kontrollerats på plats samt Luftbehandlingsanläggningen Summering fysisk kontroll Den installerade entreprenaden för luftbehandlingsanläggning är utförd enligt handlingarna i förfrågningsunderlaget, entreprenaden är utförd kontraktsenligt. Vid den fysiska kontrollen konstaterades ett antal brister och fel, noterade som B-anmärkningar, (Beställaren anses ansvarig). T.ex. Luftintag till kulvert, filtrering av uteluft,(för att undvika nedsmutsning av kulvert), saknas. Tilluftsaggregat LB03, värmebatteri för värmning av tilluften saknas. Risk för kalldrag i de betjänade rummen pga. låg temperatur på inblåsningsluften, vid låga utomhustemperaturer Fysisk kontroll ORUST NYA SKOLA I HENÅN, HENÅN 3:1, ORUST KOMMUN LUFTBEHANDLINGSANLÄGGNING, FYSISK KONTROLL Typ av kontroll: Fysisk kontroll på plats. Kontrollens omfattning Luftbehandlingsentreprenaden i Hus 1-2, (enligt Entreprenadhandlingar). Tid för kontrollen: Kontrollutförare Harry Matsum Bengt Dahlgren Göteborg AB Krokslätts Fabriker MÖLNDAL t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

11 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum Vid kontrollen konstaterade fel, bristfälligheter och förhållanden Under denna rubrik har antecknats samtliga vid kontrollen konstaterade fel, bristfälligheter och förhållanden Förklaringar E Anger att kontrollutföraren anser entreprenören ansvarig för felet. B Anger att kontrollutföraren anser beställaren ansvarig för bristfälligheten eller anmärkningen. X.1 Anger fel, nummer efter punkten anger ordningsnummer för anmärkningen. LB Luftbehandlingsaggregat. FD Frånluftsdon. ÖD Överluftsdon. GS Gasskåp. Fel, bristfälligheter och förhållanden Vid besiktningen konstaterades nedan noterade fel i underentreprenaden Generellt B.1 LB03: Grundflöde i de betjänade rummen är 0 l/s, (dvs ingen luftomsättning alls). Övrigt B.2 Källarplan, 1012 Luftkulvert: Filtrering av uteluft,(för att undvika nedsmutsning av kulvert), saknas. B.3 Källarplan, 1007 Fläktrum: Tilluftsaggregat LB03, värmebatteri för värmning av tilluften saknas. Risk för kalldrag i de betjänade rummen pga. låg temperatur på inblåsningsluften, vid låga utomhustemperaturer. B.4 Plan 1 del 3, 1188 Musik: Till- och frånluftsdon placerade ovan U-tak, detta medför att rummet ej blir ventilerat, endast utrymmet ovanför undertaket. B.5 Plan 1 del 3, 1189 Musik: Till- och frånluftsdon placerade ovan U-tak, detta medför att rummet ej blir ventilerat, endast utrymmet ovanför undertaket. B.6 Plan 1 del 3, Utrymme under Trappa1: LB01-CA1103, hög ljudnivå till omgivande utrymmen 1103 Entré och 1105 Uppehållsyta. B.7 Plan 1 del 3, Utrymme under Trappa1: LB01-CA1103, mycket trångt utrymme, dålig åtkomlighet och svårt att utföra underhåll. B.8 Plan 1 del 3, 1108 NO Biologi och 1110 NO Kemi: Dragskåp, luftflöde kan stängas av med brytare på vägg, innebär att skyddsventilation saknas, (grundflöde). t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

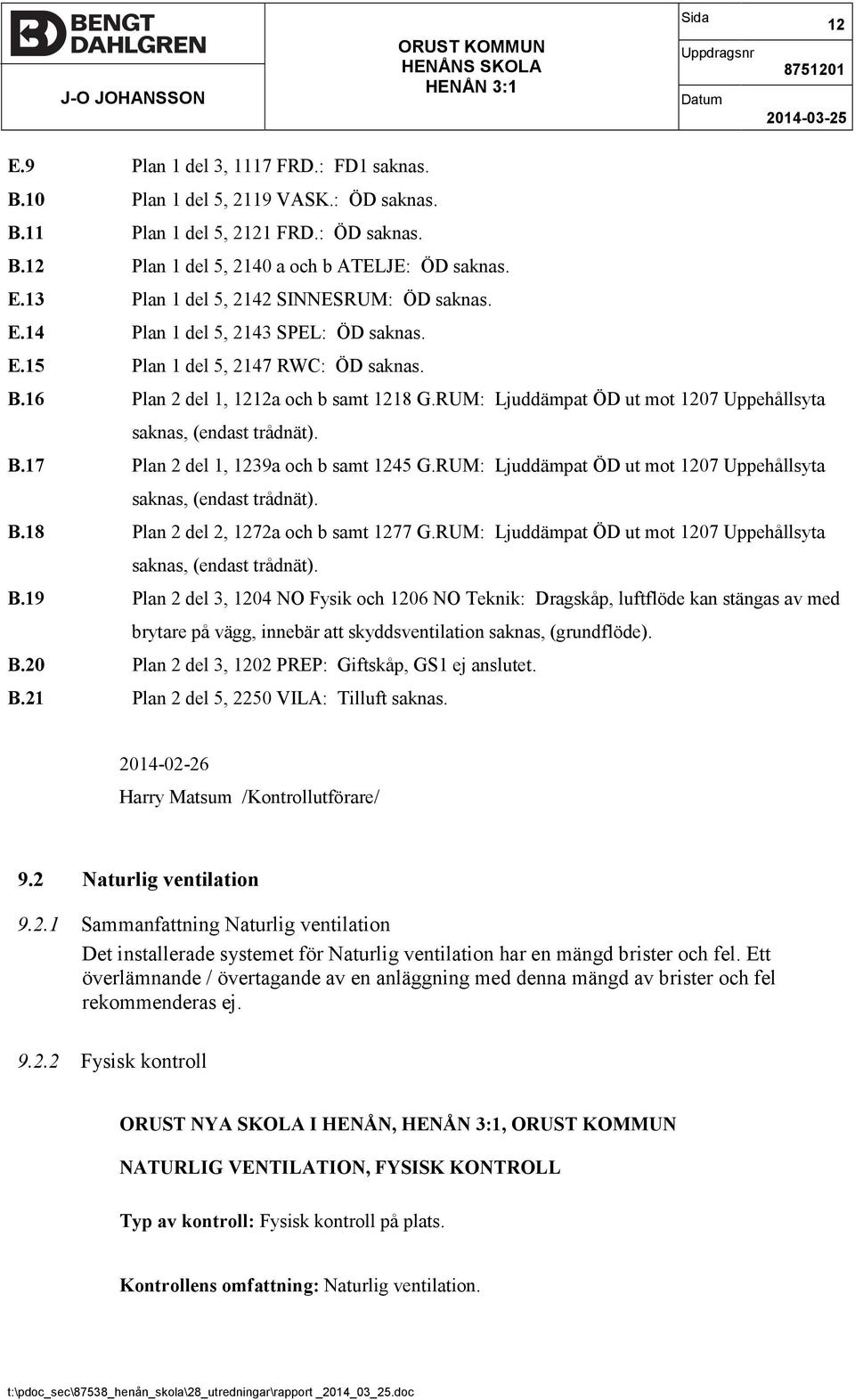

12 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum E.9 Plan 1 del 3, 1117 FRD.: FD1 saknas. B.10 Plan 1 del 5, 2119 VASK.: ÖD saknas. B.11 Plan 1 del 5, 2121 FRD.: ÖD saknas. B.12 Plan 1 del 5, 2140 a och b ATELJE: ÖD saknas. E.13 Plan 1 del 5, 2142 SINNESRUM: ÖD saknas. E.14 Plan 1 del 5, 2143 SPEL: ÖD saknas. E.15 Plan 1 del 5, 2147 RWC: ÖD saknas. B.16 Plan 2 del 1, 1212a och b samt 1218 G.RUM: Ljuddämpat ÖD ut mot 1207 Uppehållsyta saknas, (endast trådnät). B.17 Plan 2 del 1, 1239a och b samt 1245 G.RUM: Ljuddämpat ÖD ut mot 1207 Uppehållsyta saknas, (endast trådnät). B.18 Plan 2 del 2, 1272a och b samt 1277 G.RUM: Ljuddämpat ÖD ut mot 1207 Uppehållsyta saknas, (endast trådnät). B.19 Plan 2 del 3, 1204 NO Fysik och 1206 NO Teknik: Dragskåp, luftflöde kan stängas av med brytare på vägg, innebär att skyddsventilation saknas, (grundflöde). B.20 Plan 2 del 3, 1202 PREP: Giftskåp, GS1 ej anslutet. B.21 Plan 2 del 5, 2250 VILA: Tilluft saknas Harry Matsum /Kontrollutförare/ 9.2 Naturlig ventilation Sammanfattning Naturlig ventilation Det installerade systemet för Naturlig ventilation har en mängd brister och fel. Ett överlämnande / övertagande av en anläggning med denna mängd av brister och fel rekommenderas ej Fysisk kontroll ORUST NYA SKOLA I HENÅN, HENÅN 3:1, ORUST KOMMUN NATURLIG VENTILATION, FYSISK KONTROLL Typ av kontroll: Fysisk kontroll på plats. Kontrollens omfattning: Naturlig ventilation. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

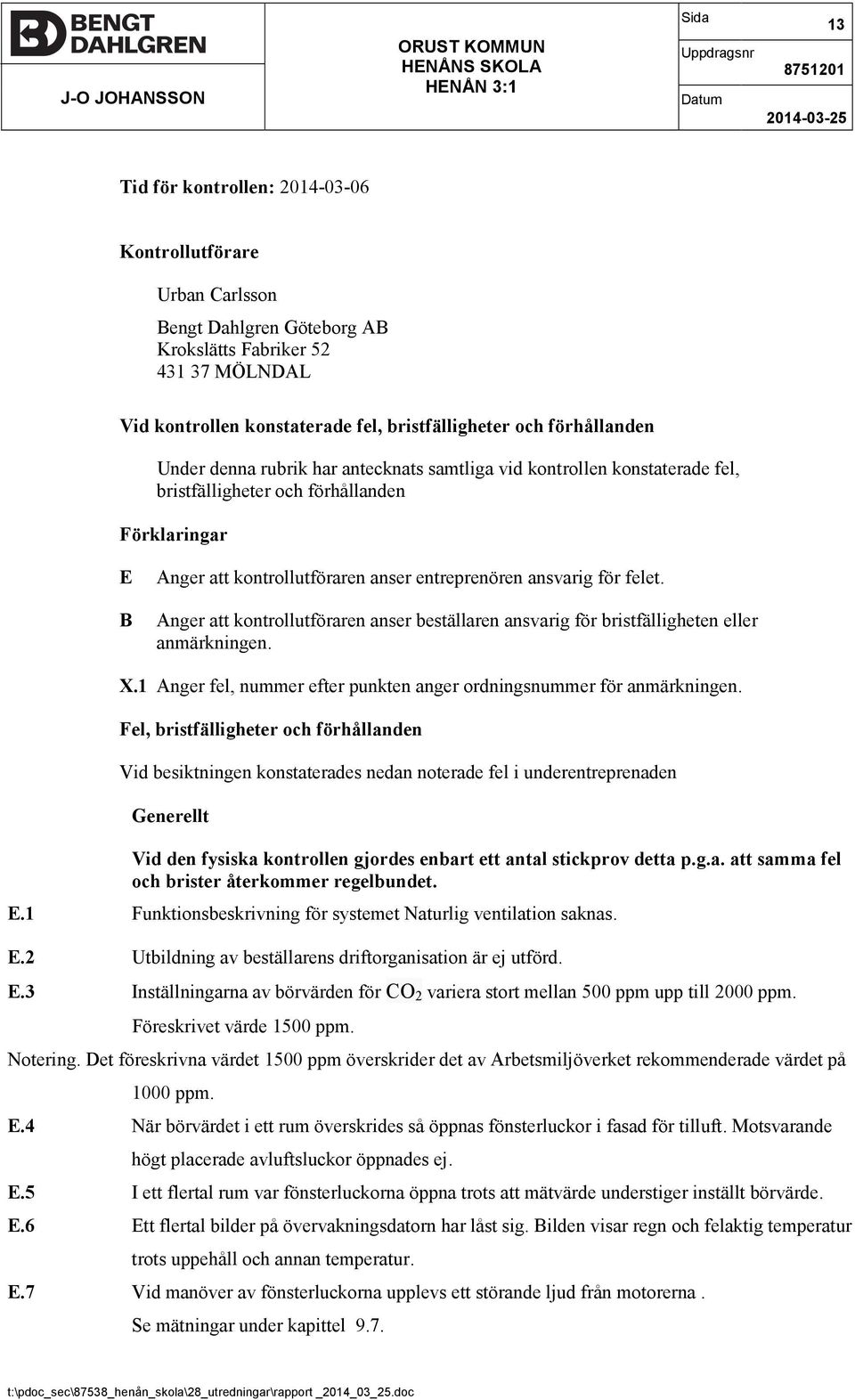

13 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum Tid för kontrollen: Kontrollutförare Urban Carlsson Bengt Dahlgren Göteborg AB Krokslätts Fabriker MÖLNDAL Vid kontrollen konstaterade fel, bristfälligheter och förhållanden Under denna rubrik har antecknats samtliga vid kontrollen konstaterade fel, bristfälligheter och förhållanden Förklaringar E Anger att kontrollutföraren anser entreprenören ansvarig för felet. B Anger att kontrollutföraren anser beställaren ansvarig för bristfälligheten eller anmärkningen. X.1 Anger fel, nummer efter punkten anger ordningsnummer för anmärkningen. Fel, bristfälligheter och förhållanden Vid besiktningen konstaterades nedan noterade fel i underentreprenaden Generellt Vid den fysiska kontrollen gjordes enbart ett antal stickprov detta p.g.a. att samma fel och brister återkommer regelbundet. E.1 Funktionsbeskrivning för systemet Naturlig ventilation saknas. E.2 Utbildning av beställarens driftorganisation är ej utförd. E.3 Inställningarna av börvärden för CO 2 variera stort mellan 500 ppm upp till 2000 ppm. Föreskrivet värde 1500 ppm. Notering. Det föreskrivna värdet 1500 ppm överskrider det av Arbetsmiljöverket rekommenderade värdet på 1000 ppm. E.4 När börvärdet i ett rum överskrides så öppnas fönsterluckor i fasad för tilluft. Motsvarande högt placerade avluftsluckor öppnades ej. E.5 I ett flertal rum var fönsterluckorna öppna trots att mätvärde understiger inställt börvärde. E.6 Ett flertal bilder på övervakningsdatorn har låst sig. Bilden visar regn och felaktig temperatur trots uppehåll och annan temperatur. E.7 Vid manöver av fönsterluckorna upplevs ett störande ljud från motorerna. Se mätningar under kapittel 9.7. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

14 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum E.8 Riskanalys i samband med CE-märkning har ej redovisats. E.9 Verifierade serviceraporter saknas. E.10 Styrenheter placerade ovan undertak har ej access på ett säkert och tillfredställande sätt Urban Carlsson /Kontrollutförare/ Obligatorisk Ventilationskontroll (OVK) Enligt uppgift i Utlåtande över Fortsatt Slutbesiktning 3 anges att krav på OVK inte föreligger för byggnad 1 och 2 då de har Naturlig Ventilation. (Detta begrepp existerar inte i byggreglerna, ventilationsprincipen med termiska stigkrafter kallas normalt självdragsventilation). Både i den nu gällande bygglagstiftningen BFS 2011:16 likväl som tidigare utlagor anges dock tydligt att skolor, oavsett ventilationstyperna F, FT eller S skall omfattas av OVK innan byggnaden tas i bruk. Godkänd OVK är ett krav för ett utfärdat slutbevis. 10 MÄTNINGAR Genomförda mätningar med samtliga mätdata finns specificerade i bilaga Sammanfattning mätningar Luftomsättningsmätningar har koncentrerats till vinterdriftfall, vilket varit det gällande driftfallet vid provningarna. Mätningar har företrädelsevis utförts i AUTO-läge för att återspegla den faktiska funktionen vid normal drift. I de rum vilka betjänas av central tilluftsfläkt (s.k. Hybridventilation) fungerade inte regleringen över huvud taget, varför man vid mätningarna tvingades manövrera spjället för hand och låsa i öppet läge. Oavsett rumstemperatur eller rummets koldioxidhalt öppnade inte forceringsspjällen. Vid en provbelastning på 17 personer i en skolsal steg halten koldioxid från 470 ppm (vilket ungefär motsvarar den naturliga nivån i utomhusluften) till 1140 ppm på 30 minuter. Mätningarna av luftväxlingen motsvarar ett luftflöde på ca 15% av det rekommenderade luftflödet för skollokaler Genomförda mätningar Mätningarnas syfte var att definiera luftomsättningen, dels i de byggnadsdelar som betjänas av självdragsventilation, samt i de mekaniskt ventilerade inre rummen. Då särskild hänsyn behöver tas till dragproblematik vid fönstervädring har även dragmätningar utförts. Indikerande ljudmätningar har utförts för att mäta ljudnivåer och buller, både från installationer och utifrån kommande ljud. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

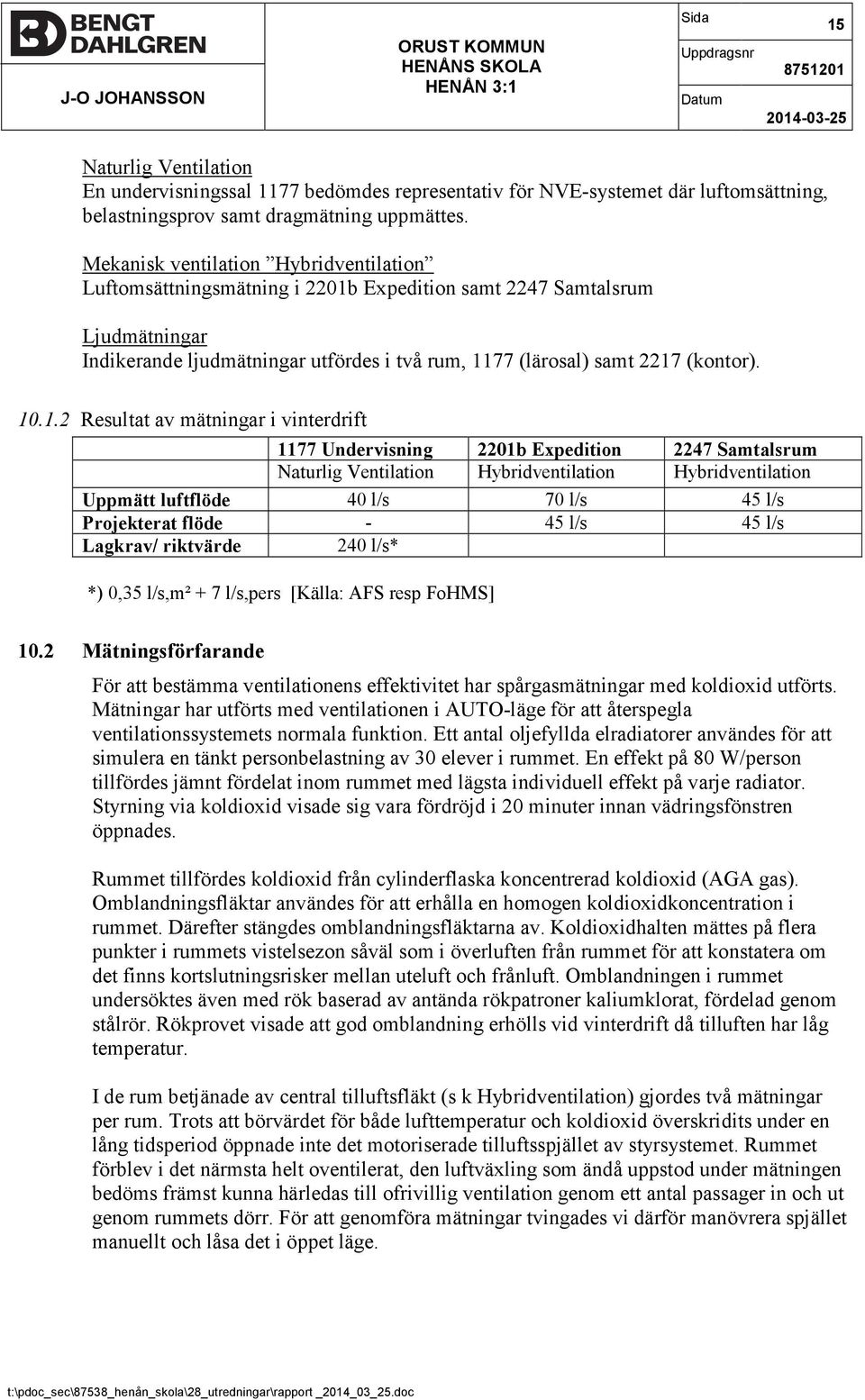

15 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum Naturlig Ventilation En undervisningssal 1177 bedömdes representativ för NVE-systemet där luftomsättning, belastningsprov samt dragmätning uppmättes. Mekanisk ventilation Hybridventilation Luftomsättningsmätning i 2201b Expedition samt 2247 Samtalsrum Ljudmätningar Indikerande ljudmätningar utfördes i två rum, 1177 (lärosal) samt 2217 (kontor) Resultat av mätningar i vinterdrift 1177 Undervisning 2201b Expedition 2247 Samtalsrum Naturlig Ventilation Hybridventilation Hybridventilation Uppmätt luftflöde 40 l/s 70 l/s 45 l/s Projekterat flöde - 45 l/s 45 l/s Lagkrav/ riktvärde 240 l/s* *) 0,35 l/s,m² + 7 l/s,pers [Källa: AFS resp FoHMS] 10.2 Mätningsförfarande För att bestämma ventilationens effektivitet har spårgasmätningar med koldioxid utförts. Mätningar har utförts med ventilationen i AUTO-läge för att återspegla ventilationssystemets normala funktion. Ett antal oljefyllda elradiatorer användes för att simulera en tänkt personbelastning av 30 elever i rummet. En effekt på 80 W/person tillfördes jämnt fördelat inom rummet med lägsta individuell effekt på varje radiator. Styrning via koldioxid visade sig vara fördröjd i 20 minuter innan vädringsfönstren öppnades. Rummet tillfördes koldioxid från cylinderflaska koncentrerad koldioxid (AGA gas). Omblandningsfläktar användes för att erhålla en homogen koldioxidkoncentration i rummet. Därefter stängdes omblandningsfläktarna av. Koldioxidhalten mättes på flera punkter i rummets vistelsezon såväl som i överluften från rummet för att konstatera om det finns kortslutningsrisker mellan uteluft och frånluft. Omblandningen i rummet undersöktes även med rök baserad av antända rökpatroner kaliumklorat, fördelad genom stålrör. Rökprovet visade att god omblandning erhölls vid vinterdrift då tilluften har låg temperatur. I de rum betjänade av central tilluftsfläkt (s k Hybridventilation) gjordes två mätningar per rum. Trots att börvärdet för både lufttemperatur och koldioxid överskridits under en lång tidsperiod öppnade inte det motoriserade tilluftsspjället av styrsystemet. Rummet förblev i det närmsta helt oventilerat, den luftväxling som ändå uppstod under mätningen bedöms främst kunna härledas till ofrivillig ventilation genom ett antal passager in och ut genom rummets dörr. För att genomföra mätningar tvingades vi därför manövrera spjället manuellt och låsa det i öppet läge. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

16 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum Naturlig Ventilation 1177 undervisningssal Två mätningar genomfördes Mätning 1 Avklingningsmätning Eftersom styranläggningen saknar funktion för att motsvarande fönsteryta tilluft respektive frånluft öppnades passagedörr till yttertak från biblioteket under mätningarna. Luftomsättningen bestämdes till 34 l/s (lagkrav ca 240 l/s) Mätning 2 Belastningsprov För att prova funktionen vid verklig belastning samlades 17 personer i ett klassrum. Koldioxidhalten steg från grundnivå 470 ppm till 1140 ppm efter 30 minuter. Det uppmätta luftflödet motsvarar 15% av normenlig skolventilation Pulsvädring Pulsvädring inträffade under provningen. Lucköppningen ökades från 8 % till 25 % under 3 minuter. Denna pulsvädring påverkade halten koldioxid i mycket liten omfattning, halten sänktes ca 30 ppm. Detta har så liten inverkan att funktionen kan anses verkningslös Mekanisk ventilation (Hybridventilation) Mätning b Expedition, Avklingningsmätning i AUTO-läge Luftomsättning 4 l/s Trots att börvärdet för lufttemperatur och koldioxid överskridits under en lång period öppnade inte det motoriserade tilluftsspjället av styrsystemet. Rummet förblev i det närmsta helt oventilerat, den luftväxling som ändå uppstod bedöms främst kunna härledas till ofrivillig ventilation genom ett mindre antal passager i rummets dörr under mätperioden Mätning b Expedition, Avklingningsmätning i HAND-läge En ny mätning genomfördes vid ett senare tillfälle (19 mars), denna gång med handställd spjällmotor. Luftomsättning: 70 l/s Mätning Samtalsrum, Avklingningsmätning i AUTO-läge Luftomsättning 4 l/s Mätning b Expedition, Avklingningsmätning i HAND-läge Luftomsättning 43 l/s 10.5 Dragmätning Lufthastigheten i vistelsezon mättes i undervisningssal En standardiserad mätmetod ISO 7730:1995 användes, där mätningarna resulterar i ett Dragindex, DR (det antal personer, uttryckt i procent, som förväntas tycka draget är irriterande). Dragindex bestämdes till 11 %, luftens medelhastighet 0,10 m/s (max hastighet 0,40 m/s) vilket uppfyller såväl Arbetsskyddstyrelsen som Folkhälsomyndighetens rekommendationer. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

17 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum Ljudmätning Ljudmätningen utfördes i vistelsezon. Eftersom skolan tömts på både möbler och textilier är mätningarna utförda i tomma rum och kan därför endast ses som vägledande. Rum 1177 Undervisningssal 33 db (A) bakgrundsnivå vid öppet fönster (spaltventilation) 42 db (A) vid lugn lek på utsidan 47 db (A) högljudd lek på utsidan (två barn) Rum 2217 (kontorsrum, ett vädringsfönster med två fönstermotorer) 33 db (A) bakgrundsnivå vid stängt fönster 44 db (A) bakgrundsnivå vid öppet fönster (spaltventilation) 47,3 db (A) vid reglerande spjällmotor 11 MYNDIGHETSKRAV INNEKLIMAT 11.1 Arbetsmiljöverket Arbetsmiljöverket föreskriver i AFS 2009:02 - Arbetsplatsens utformning[4], med stöd av 18 arbetsmiljöförordningen (1977:11 66), att koldioxid användas som indikator på tillfredsställande luftkvalitet och en koldioxidhalt under 1000 ppm ska efterstävas. Man rekommenderar ett uteluftsflöde på 7 l/s, person plus 0,35 l/s, m² golvyta och ställer även krav på att luft ska tillföras så inte besvärande drag uppstår, något som oftast kräver förvärmning. Arbetsmiljöverket rekommenderar lufthastigheter under 0,15-0,2 m/s. Även om det inte finns någon definition för god luftkvalitet i BBR15 [3] och AFS 2009:02 [4] bör råden i AFS ses som krav då de i princip alltid följs och används som lägsta luftflöde. Det är därför viktigt att detta luftflöde säkerställs hela året genom t.ex. utformning av styrsystemet samt att styra luftflödet mot en högsta koldioxidkoncentration på 1000 ppm Uppfylls råd om ventilation från Arbetsmiljöverket? Då koldioxidhalten tillåts stiga långt över 1000 ppm och uteluftflödet är betydligt lägre än 7 l/s per person följs inte de råd som Arbetsmiljöverket [4] ger om tillfredsställande uteluftflöde Arbetsmiljöarbetet i kommuner och landsting[2] Politiker i fullmäktige och nämnd är yttersta representant för kommun och landsting som arbetsgivare. Politiker i fullmäktige skall ge förutsättningarna för arbetsmiljöarbetet, nämndpolitiker ska se till att arbetsmiljölagen följs i nämndens verksamhet enligt kommunallagen. Merparten av arbetsmiljöarbetet sköts i praktiken av tjänstemännen. I det vardagliga arbetet fattar de beslut efter kommunal delegation från nämnden. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

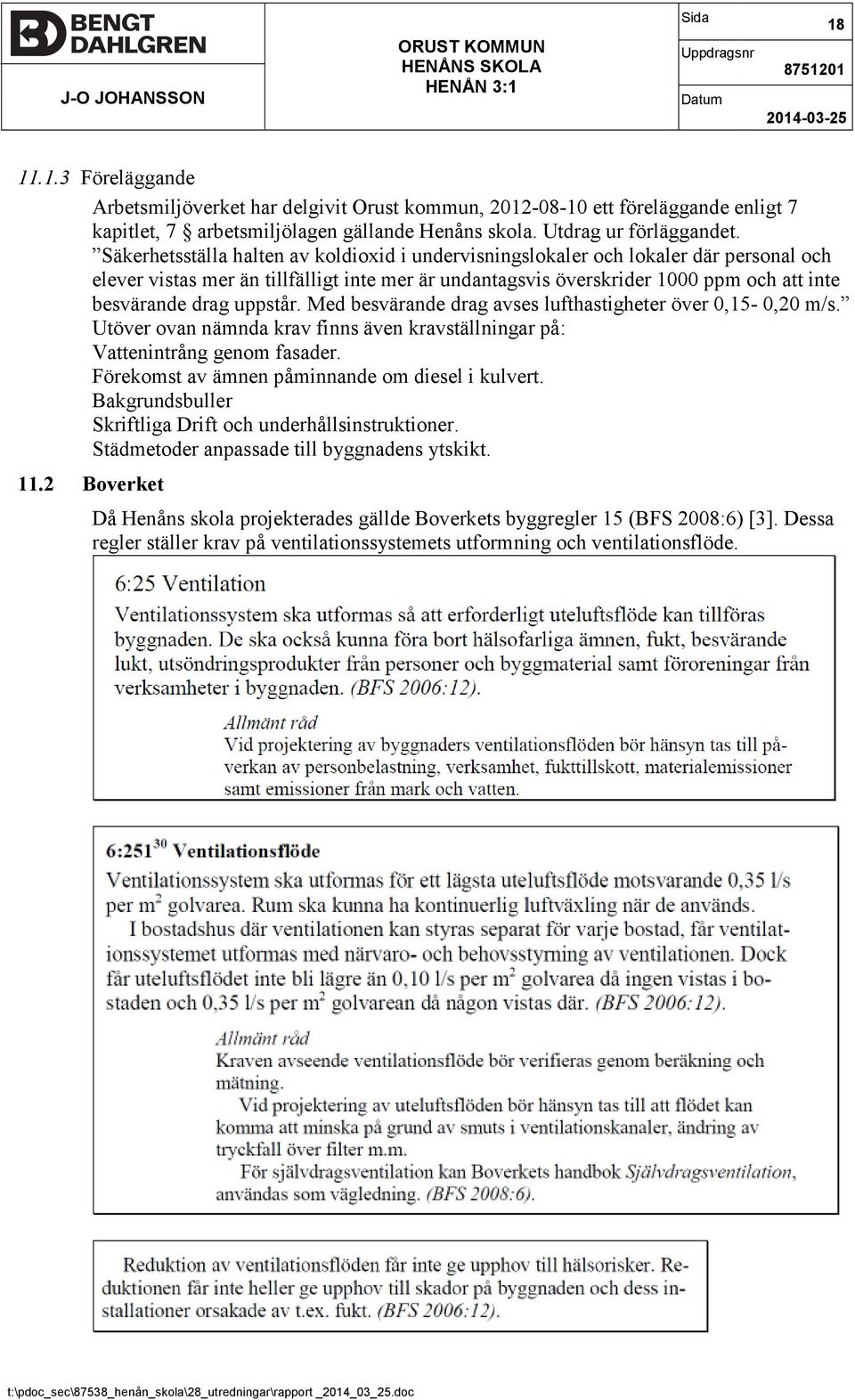

18 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum Föreläggande Arbetsmiljöverket har delgivit Orust kommun, ett föreläggande enligt 7 kapitlet, 7 arbetsmiljölagen gällande Henåns skola. Utdrag ur förläggandet. Säkerhetsställa halten av koldioxid i undervisningslokaler och lokaler där personal och elever vistas mer än tillfälligt inte mer är undantagsvis överskrider 1000 ppm och att inte besvärande drag uppstår. Med besvärande drag avses lufthastigheter över 0,15-0,20 m/s. Utöver ovan nämnda krav finns även kravställningar på: Vattenintrång genom fasader. Förekomst av ämnen påminnande om diesel i kulvert. Bakgrundsbuller Skriftliga Drift och underhållsinstruktioner. Städmetoder anpassade till byggnadens ytskikt Boverket Då Henåns skola projekterades gällde Boverkets byggregler 15 (BFS 2008:6) [3]. Dessa regler ställer krav på ventilationssystemets utformning och ventilationsflöde. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

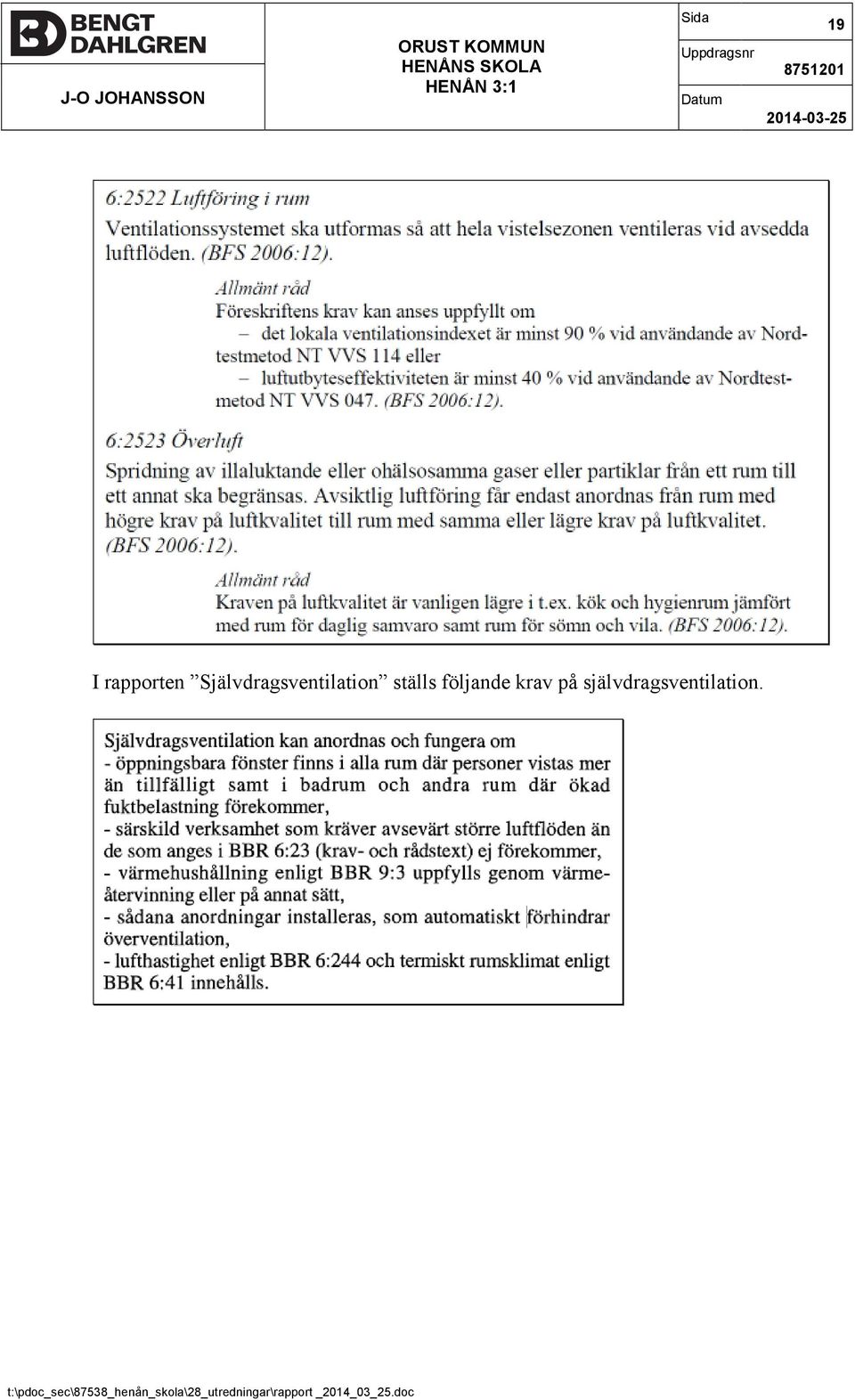

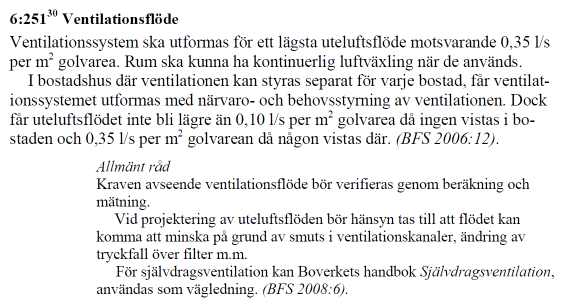

19 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum I rapporten Självdragsventilation ställs följande krav på självdragsventilation. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

20 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum Uppfylls krav enligt Boverkets byggregler? Vår uppfattning är att ventilationssystemet i Henåns skola ej uppfyller Boverkets byggregler 15[3]. Systemet kan inte tillföra erforderligt uteluftflöde på grund av styrsystemets inställningar. Förändras styrsystemet så koldioxidkoncentrationen inte tillåts överstiga 1000 ppm är risken för drag stor och troligtvis blir även energianvändningen orimligt hög då ventilationen saknar värmeåtervinning. En reduktion av ventilationsflödet, något som kan ske både automatiskt och manuellt, får inte ge upphov till hälsorisker. Vi anser att risken är stor för att så är fallet då Det är även tveksamt om kravet på att illaluktande och ohälsosamma gaser inte får spridas mellan rum kan anses vara uppfyllt då luft avsiktligt förs in från klassrum in i biblioteket. I rapporten Självdragsventilation från Boverket anges att självdragsventilation ej ska användas om verksamheten kräver avsevärt större luftflöden än de som anges i BBR (0,35 l/s, m²). Detta är fallet för Henåns skola. Vi kan idag ej avgöra om emmisionerna, t.ex. flyktiga organiska ämnen (VOC), från byggnadsmaterial och möbler initialt var så stora att att ett mekaniskt ventilationssystem med tillräckligt luftflöde för att upprätthålla en högsta koldioxidkoncentration på 1000ppm hade varit tillräckligt för att föra bort dem. Risken för höga emmisionshalter hade dock varit betydligt mindre då man vanligtvis låter mekaniska ventilationsystem arbeta dygnet runt till dess att emmisioner från byggnadsmaterial och byggfukt är bortvädrat. Detta är mycket svårt att göra med ett självdragssystem och man har troligtvis inte heller gjort det Socialstyrelsen/Folkhälsomyndigheten Sedan december 2013 har Folkhälsomyndigheten tagit över tillsynen av ventilation och inneklimat i skolor från Socialstyrelsen. Innehållsmässigt är det inga förändringar mot tidigare föreskrifter. I FoHMFS 2014:18 Folkhälsomyndighetens allmänna råd om ventilation/ Socialstyrelsens allmänna råd (1999:25) om tillsyn enligt miljöbalken ventilation står följande: I skolor och lokaler för barnomsorg bör uteluftsflödet inte understiga ca 7 l/s per person vid stillasittande sysselsättning. Ett tillägg på minst 0,35 l/s per m2 golvarea bör göras så att hänsyn också tas till föroreningar från andra källor än människor. Om koldioxidhalten i ett rum vid normal användning regelmässigt överstiger parts per million (ppm), bör detta ses som en indikation på att ventilationen inte är tillfredsställande Uppfylls råd om ventilation från Folkhälsomyndigheten? Då koldioxidhalten tillåts stiga långt över 1000 ppm och uteluftflödet är betydligt lägre än 7 l/s per person uppfylls inte råd om ventilation från Folkhälsomyndigheten. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

21 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum MYNDIGHETSKRAV ENERGIANVÄNDNING Enligt Boverkets byggregler 15, 9:3 ska lokaler vara utformade så att byggnadens specifika energianvändning högst uppgår till 100 kwh per m² golvarea (Atemp) plus ett påslag för höga luftflöden, något som inte är aktuellt för Henåns skola. Om detta krav uppfylls är svårt att avgöra då det inte finns någon energiberäkning och inte heller någon utförd energideklaration. För att undersöka hur energieffektivt ett självdragssystem är jämfört med ett konventionellt mekaniskt ventilationssystem har vi valt att undersöka energianvändningen för att värma ventilationsluften i ett representativt klassrum. Förutsättningarna finns redovisade i bilaga 5. Alternativ 3 är ett konventionellt ventilationssystem med variabelt luftflöde styrt på koldioxid och rumstemperatur. Alternativ 2 är ett självdragssystem med samma styrning. Alternativ 1 motsvarar ett självdragssystem som enbart styrs av rumstemperaturen liknande de som används i Henåns skola. Alt 1. Vädringsluckor. Temperaturstyrd Värmebehov: 8,9 kwh/m² Fläktel: 0 kwh/m² Maximal CO 2 : 4500 ppm Alternativ 2, Vädringsluckor. Temperatur- och C02-styrd Värmebehov: 60,7 kwh/m² Fläktel: 0 kwh/m² Maximal CO 2 : 1000 ppm Alternativ 3, VAV, (Variabel Behovsstyrd Ventilation), Temperatur- och C02-styrd Värmebehov: 12,7 kwh/m² Fläktel: 7,4 kwh/m² Maximal CO 2 : 1000 ppm Som man ser är alternativ 1 mycket energieffektivt men samtidigt ser man att koldioxidkoncentrationerna kan bli extremt höga. Detta under förutsättningen att dörren till klassrummet är stängs och att fasaden inte läcker ofrivilligt. Skulle man i stället uppfylla kravet på hygienluftflöde och en högsta koldioxidkoncentration på 1000 ppm skulle värmebehovet för ventilationen öka nästan 700% och det är ytterst tveksamt om man då skulle kunna uppfylla Boverkets energikrav. Med ett mekaniskt ventilationssystem, alternativ 3, skulle värmebehovet bara öka marginellt samtidigt som man kan säkerställa ett gott inneklimat utan drag, får en filtrerad tilluft och kan säkerställa att halten koldioxid inte överstiger 1000 ppm. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

22 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum INNEKLIMATBERÄKNING 13.1 Vinterfall Radiatorerna i rummen är inte dimensionerade för att upprätthålla tillräckligt hög lufttemperatur. En kall vinterdag skulle temperaturen i klassrummen bli lägre än 15 C om man valde att ventilera så mycket att koldioxidkoncentrationen inte överskrider 1000ppm. Detta beror på att man tar in icke förvärmd luft direkt i fasad. Förutsättningarna finns redovisade i bilaga 6. Nedanstående diagram visar den beräknade temperaturen i ett klassrum en kall vinterdag. C Lufttemperatur i rum 13.2 Sommarfall Vi har inte studerat klimatet sommartid men det finns risk för övertemperatur då man för in obehandlad varm uteluft och saknar mekanisk kyla, speciellt i rum med höga interna värmelaster. Skolan dock har ett mycket effektivt solskydd vilket kan minimera solvärmen vid behov. Väljer man att ersätta självdragssystemet med ett mekaniskt ventilationssystem finns det utmärkta möjligheter att föra in sval luft utan risk för drag för att säkerställa att det inte blir för varmt i lokalerna. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

23 J-O JOHANSSON ORUST KOMMUN HENÅNS SKOLA HENÅN 3:1 Sida Uppdragsnr Datum REKOMMENDATION OCH SLUTSATSER Vi anser att Henåns skola med sitt nuvarande självdragssystem inte samtidigt kan uppfylla myndighetskrav på energieffektivitet, termisk komfort och luftkvalitet. Vi rekomenderar därför att självdragssystemet i Henåns skola ersätts med ett behovsstyrt mekaniskt variabelflödessystem för att säkerställa ett gott termiskt och akustiskt inneklimat, en god luftkvalitet i kombination med en låg energianvändning. Vi rekomenderar högt placerade luftintag för att säkerställa att så ren luft som möjligt tas in i byggnaden samt att luftkvaliteten inomhus övervakas med t.ex VOC-givare. Vi rekomenderar dessutom att man innan man påbörjar en eventuell projektering av ett nytt ventilationssystem ställer tydliga krav på innneklimat, ljudnivåer, luftkvalitet och energianvändning. GÖTEBORG BENGT DAHLGREN AB /J-O Johansson 15 BILAGOR 15.1 Bilaga 1: Underlag utredning Bilaga 2: Kompletterande underlag Bilaga 3: Källförteckning övrigt Bilaga 4: Mätningar Bilaga 5: Indata energi Bilaga 6: Indata Klimat. t:\pdoc_sec\87538_henån_skola\28_utredningar\rapport _2014_03_25.doc

24 Orust kommun, Granskning av Henåns skola ventilationsanläggning Bilaga 1 Underlag för utredningen PROJEKTERINGSFÖRUTSÄTTNINGAR Projekteringsförutsättningar Upprättat av Datum Administrativa Föreskrifter Contekton Manualer Upprättat av Datum Energi-mål Henån Skola Deltate Organisationsplan Henåns nya skola Orust kommun Partneringsdeklaration Partnering, avstämning Projektlotsarna Öppet brev Malmström Edström Tidplan Upprättat av Datum Tidplan Orust nya skola rev 1004 NCC , rev Produktframställning NCC Handlingstidplan Henåns Nya Skola NCC , rev Kompletteringar Upprättat av Datum Komplettering 1: Inkomna frågeställningar och svar Orust kommun Anbudsmall konsulter (rev) Byggpåverkan Hus 1 och 2, fasad och fönster Deltate Komplettering nr 2: Inkomna frågor och svar. Orust kommun

25 Orust kommun, Granskning av Henåns skola ventilationsanläggning Bilaga 1 Underlag för utredningen Beskrivningar Brand Upprättat av Datum Brandskyddsdokumentation BH ÅF Brandskyddsdokumentation rev A ÅF Brandskyddsdokumentation rev B, Hus 1-2 ÅF Brandskyddsdokumentation rev C, Hus 1-2 ÅF Brandskyddsdokumentation Hus 3 ÅF Brandskyddsdokumentation Hus ÅF Kvalitetsgranskning brandskyddsdokumentation ÅF Beskrivningar, PM El Upprättat av Datum PM Tekn. Beskrivning El och telesystem, Hus 1 och 2 Vinga Elprojektering PM E1 Tekn. Beskrivning El och telesystem, Hus 1 o 2 Vinga Elprojektering PM E2 Tekn. Beskrivning El och telesystem, Hus 1 o 2 Vinga Elprojektering PM E3 Tekn. Beskrivning El och telesystem, Hus 3 Vinga Elprojektering PM E4 Tekn. Beskrivning El och telesystem, Hus 5 Vinga Elprojektering PM E5 Tekn. Beskrivning El och telesystem, Hus 1 o 2 Vinga Elprojektering PM E6 Tekn. Beskrivning El och telesystem, Hus 1 o 2 Vinga Elprojektering PM E7 Tekn. Beskrivning El och telesystem, Hus 1 o 2 Vinga Elprojektering PM E8 Tekn. Beskrivning El och telesystem, Hus 1 o 2 Vinga Elprojektering PM E9 Tekn. Beskrivning El och telesystem, Hus 5 Vinga Elprojektering PM E10 Tekn. Beskrivning El och telesystem, Hus 1 o 2 Vinga Elprojektering PM E11 Tekn. Beskrivning El och telesystem, Hus 5 Vinga Elprojektering PM E12 Tekn. Beskrivning El och telesystem, Hus 5 Vinga Elprojektering

26 Orust kommun, Granskning av Henåns skola ventilationsanläggning Bilaga 1 Underlag för utredningen Beskrivningar, El Upprättat av Datum Tekn. Beskrivning El och telesystem, Hus 1 o 2, Vinga Elprojektering takvärme Tekn. Beskrivning El- och telesystem, Hus 1 o 2 Vinga Elprojektering Armaturförteckning Bilaga 2 Hus 1 o 2 Vinga Elprojektering Armaturförteckning Bilaga 3 Hus 3 Vinga Elprojektering Armaturförteckning Bilaga 5 Hus 5 Vinga Elprojektering Enlinjeschema, Bilaga 4, Hus 5 Vinga Elprojektering Enlinjeschema, Bilaga 1, Hus 1 o 2 Vinga Elprojektering Ritningar, Ritningsförteckningar, El Upprättat av Datum Ritningar enl. Ritningsförteckning Hus 1 o 2 Vinga Elprojektering Ritningar enl. Ritningsförteckning Hus 3 Vinga Elprojektering Ritningar enl. Ritningsförteckning Hus 5 Vinga Elprojektering Ritningar enl. Ritningsförteckning grundgenomföringar Vinga Elprojektering Ritningar enl. Ritningsförteckning Takvärme Hus 1 o 2 Vinga Elprojektering

27 Orust kommun, Granskning av Henåns skola ventilationsanläggning Bilaga 1 Underlag för utredningen Ritningar Luft, Ritningsförteckning Upprättat av Datum Luftritningar enl. ritningsförteckning Deltate rev Luftritningar Hus 3 enl. ritningsförteckning Deltate Luftritningar Hus 5 enl. ritningsförteckning Deltate Beskrivningar, Luft, Handlingsförteckning Upprättat av Datum Teknisk beskrivning Ventilation Deltate Teknisk beskrivning Ventilation Bil. Omb- o Tillbyggnad Deltate Hus 5 Teknisk beskrivning Ventilation Bil. Omb. Hus 3 Deltate Handlingsförteckning VE Deltate rev Ritningar Rör, Ritningsförteckning Upprättat av Datum Rörritningar enl. ritningsförteckning Deltate rev Rörritningar Hus 3 enl. ritningsförteckning Deltate Rörritningar Hus 5 enl. ritningsförteckning Deltate Beskrivningar, Rör, Handlingsförteckning Upprättat av Datum Teknisk beskrivning Rör Deltate Teknisk beskrivning Rör Bil. Omb- o Tillbyggnad Hus 5 Deltate rev Teknisk beskrivning Rör Bil. Omb. Hus 3 Deltate rev Beskrivning Installationer under och i markplatta, VVS Detlate Handlingsförteckning RE Deltate rev

28 Orust kommun, Granskning av Henåns skola ventilationsanläggning Bilaga 1 Underlag för utredningen Beskrivningar, Styr, Handlingsförteckning Upprättat av Datum Teknisk beskrivning SE Deltate Bilaga 1 Funktioner Styranläggning Deltate Bilaga 1 Funktioner Styranläggning Hus 3 Deltate Handlingsförteckning SE Deltate rev Handlingsförteckningar El Upprättat av Datum Handlingsförteckning bygghandling El Vinga elprojektering rev Handlingsförteckning Prel. bygghandling El Vinga elprojektering Handlingsförteckningar V Upprättat av Datum Handlingsförteckning NVE Deltate , rev Handlingsförteckning VE hus 1 o, 3, 5 Deltate , rev Handlingsförteckning VVS (preliminär) Deltate Handlingsförteckning RE hus 1 o, 3, 5 Deltate , rev Handlingsförteckning V52, hus 1o 2 Deltate , rev Handlingsförteckning SE, hus 1 o 2, 3, 5 Deltate , rev Kalkylhandlingar Upprättat av Datum Alernativ försörjning A, El Vinga Elprojektering PM1 till kvalitetsnivåer avseende, El-Telesystem och Vinga Elprojektering hissystem, El Kalkyl NV, Ritningar Deltate

29 Orust kommun, Granskning av Henåns skola ventilationsanläggning Bilaga 1 Underlag för utredningen Relationshandlingar Upprättat av Datum Henån skola RH ÅF Henån skola RH Hus 3 ÅF Henån skola RH Hus 5 ÅF Tillverkningshandlingar Upprättat av Datum Ritning enligt Ritningslista Window Master Kvalitet Upprättat av Datum Kontrollplan El Vinga Elprojektering Miljökontrollplan El, Vinga Elprojektering Checklista projektering, VVS Deltate Egenkontroll projektering, VVS Deltate Kvalitetsplan projektering VVS Deltate Diverse dokument Upprättat av Datum Anbudsmall konsulter Orust kommun 2013 Företagsuppgifter Orust kommun 2013 Ventilationskonsult, granskn. av Henåns Skola, Ventilationsanläggning AF Orust kommun

30 Orust kommun, Granskning av Henåns skola ventilationsanläggning Bilaga 1 Underlag för utredningen Besiktningar Ventilation Upprättat av Datum Slutbesiktning Bil SB1-NVE; Förhandskopia THU-Tjänst Förbesiktning Bil FB1 Naturligt Vent THU-Tjänst Efterbesiktning av Förbesiktning Bil FB1-EB1 NVE THU-Tjänst Efterbesiktning av Förbesiktning Bil FB2-EB2 NVE THU-Tjänst Efterbesiktning av Förbesiktning Bil FB3-EB3 NVE THU-Tjänst Efterbesiktning Bil EB4 NVE. Avslutning Hus 1 o 2 THU-Tjänst Förbesiktning Bil EB5-EB5 NVE THU-Tjänst Slutbesiktning SB1 Luft THU-Tjänst Förbesiktning FB1 Luft THU-Tjänst Efterbesiktning av Förbesiktning Bil FB1-EB1 Luft THU-Tjänst Förbesiktning samt Efterbesiktning Bil FB2-EB2 Luft THU-Tjänst Förbesiktning samt Efterbesiktning Bil FB3-EB3 Luft THU-Tjänst Efterbesiktning Bil EB4 Luft. Avslutning Hus 1 och 2 THU-Tjänst Förbesiktning samt Efterbesiktning Bil FB4-EB5 Luft. THU-Tjänst Förbesiktning Hus 3 samt Efterbesiktning av Avslutning Hus 1 o 2. Förbesiktning Bil FB5-EB5 Luft. Förbesiktning Hus 5 THU-Tjänst Efterbesiktning Bil FB5-EB6 Luft. Efterbesiktning Hus 1-2, 3 THU-Tjänst och 5 7

31 Orust kommun, Granskning av Henåns skola ventilationsanläggning Bilaga 1 Underlag för utredningen Besiktningar Rör Upprättat av Datum Bilaga FB2-Rör-EB2 ÅF Bilaga FB3-Rör ÅF Bilaga FB4-Rör, hus 2 ÅF Bilaga EB4-Rör, hus 1 o 2 ÅF Bilaga EB7-Rör, hus 5 ÅF Bilaga FB1-Rör ÅF Bilaga FB2-Rör ÅF Bilaga FB2-Rör-EB1 ÅF Bilaga FB5-EB5-Rör, hus 3 ÅF Bilaga FB6-EB6-Rör, EB hus 3, FB hus 5 ÅF Bilaga SB SB1-Rör ÅF Besiktningar Styr Upprättat av Datum FB1-NVE Styr ÅF , -24, -25 FB1-Styr Hus 1 o 2 ÅF

32 Orust kommun, Granskning av Henåns skola ventilationsanläggning Bilaga 2 Kompletterande underlag från Lars Amlin Inkommande handlingar Upprättat av Datum Ang. Orust nya Skola, brev NCC Rapport, luftmätningar SP Sveriges Tekn. Forskningsinstitut Resultat av mätningar utförda sept 2013, CIT Rapport Bilagor till Rapport dat. 6 sept CIT Kommunfullmäktige Sammanträdesprotokoll. Orust kommun , PM Handlingsplan Utlåtande kommunfullmäktige, motioner etc. Orust kommun Delegationsbeslut Orust kommun Slutbevis Miljö- och byggnadsnämnden, Orust kommun Örebroenkät, Henåns skola Universitetssjukhuset Örebro Delegationsbeslut Miljö- och byggnadsnämnden, Orust kommun Delegationsbeslut Miljö- och byggnadsnämnden, Orust kommun Slutbevis Miljö- och byggnadsnämnden, Orust kommun Delegationsbeslut Miljö- och byggnadsnämnden, Orust kommun Mätning av installationsbuller och Artifon efterklangstid Fortsatt slutbesiktning FSB3 samt Bilaga FSB Hasse Karlsson Byggadministration Bygg Mail ang. dokument Lars Amlin Mail ang mätning med bilaga Lars Amlin Mätningar av CO2 och luftshastigheter Deltate Utredningar Upprättat av Datum Mätningar Ventilation med bilagor Deltate Uppdragsbekräftelse Deltate

33 Orust kommun, Granskning av Henåns skola ventilationsanläggning Bilaga 2 Kompletterande underlag från Lars Amlin Beskrivningar Upprättat av Datum Bilaga 1 Funktioner Naturligt Ventilation Deltate Besiktningar Upprättat av Datum BFSB Hasse Karlsson Byggadministration AB UFSB Hasse Karlsson Byggadministration AB Arbetsmiljöverket Upprättat av Datum Beslut, föreläggande enl 7 kap 7 Arbetsmiljöverket arbetsmiljölagen Funktionshandlingar Upprättat av Datum Henåns nya skola brukarmanual Window Master SRV005 Canon irc 3580 Tekniska Window Master Bruksanvisning för systemdator SRV005 Canon irc 3580 Tekniska Window Master Princip Window Master Systembeskrivning screenpages Window Master Systembeskrivning Window Master

34 Orust kommun, Granskning av Henåns skola ventilationsanläggning Bilaga 3 Källförteckning övrigt Referens nr Publikation Upprättat av Datum 1 Ventilation Luftkvalitet Socialstyrelsen November Så kan du som politiker hantera Arbetsmiljöverket 2009/Ref ADI 563 arbetsmiljöfrågor 3 BFS2008:6 Boverket BBR 15 4 AFS 2009:02 Arbetsplatsen utformning Arbetsmiljöverket

35 VVS Energi & Miljö Styr & Övervakning Brand & Risk Teknisk Förvaltning Bilaga 4 Mätningar 1.1 Sammanfattning mätningar Luftomsättningsmätningar har koncentrerats till vinterdriftfall, vilket varit det gällande driftfallet vid provningarna. Mätningar har företrädelsevis utförts i AUTOläge för att återspegla den faktiska funktionen vid normal drift. I de rum betjänade av central tilluftsfläkt (s.k. Hybridventilation) fungerade inte regleringen över huvud taget, varför man vid mätningarna tvingades handställa spjällmotorerna i öppet läge. Oavsett rumstemperatur eller rummets koldioxidhalt öppnade inte forceringsspjällen. Indikerande ljudmätningar utfördes i två rum, 1177 (lärosal) samt 2217 (kontor). 1.2 Mätningsförfarande För att bestämma ventilationens effektivitet har spårgasmätningar med koldioxid utförts. Ett antal oljefyllda elradiatorer användes för att simulera personbelastning i rummet. En effekt på 80 W/person tillfördes jämnt fördelat inom rummet med lägsta individuell effekt på varje radiator. Rummet tillfördes koldioxid från cylinderflaska koncentrerad koldioxid (AGA gas). Omblandningsfläktar användes för att erhålla en homogen koldioxidkoncentration i rummet. Därefter stängdes omblandningsfläktarna av. Luftomsättningsmätningar har utförts enligt Svensk Standard SS021556, metod B2. Mätmetodens relativa noggrannhet är i standarden bestämd till ±12%. (Noggrannhet för metod utan blandningsfläktar är svår att uppskatta men bedöms vara mellan 1-2 ggr noggrannheten med blandningsfläktar. För att undvika denna osäkerhet har flera mätpunkter i rummet använts). 1.3 Definitioner Avklingningsmätning När en förorening skall vädras ut ur ett rum, där man inte längre tillför föroreningar och uteluften inte innehåller denna förorening, beräknas utspädningen enligt ekvationen: Bengt Dahlgren Göteborg AB Telefon Org.nr Adresser till våra övriga Krokslätts Fabriker 52 Fax Momsreg.nr. SE kontor hittar du på MÖLNDAL Styrelsens säte Göteborg t:\pdoc_sec\87538_henån_skola\28_utredningar\bilaga 4 mätningar.doc

36 2 (13) λ e = ln * (C L (0) / C L (1)) λ e = linjens lutning C L (0) = koncentration koldioxid vid mätningens start C L (1) = koncentration koldioxid efter 1 tim Luftomsättning: q = λ e * V V= rumsvolym [m³] Dragindex Drag är oönskad lokal avkylning av kroppen, orsakad av luftrörelser. Graden av drag kan uttryckas i DR (dragindex eller draught rating). Dragindex är det antal personer, uttryckt i procent, som förväntas tycka draget är irriterande. I början på 90 talet påbörjades ett arbete med att få fram rekommendationer för tre olika kategorier av inomhusklimat i ventilerade byggnader. Drag är en av de faktorer som negativt påverkar upplevelsen av det termiska inomhusklimatet. Detta har lett till en teknisk CEN rapport (CR 1752) som publicerades i december 1998 och kan köpas från SIS. Upplevelsen av drag varierar från en individ till en annan. DR är ett bra hjälpmedel för att t.ex. jämföra en arbetsplats med en annan och för att kunna fastlägga om det är oönskad luftrörelse som irriterar eller om det är temperaturvariationer eller strålningen från kalla ytor som orsakar irritationen, det är svårt att särskilja utan mätningar. 1.4 Naturlig Ventilation 1177 undervisningssal Två mätningar genomfördes: 1. Avklingningsmätning 2. Belastningsprov Eftersom styranläggningen saknar funktion för att motsvarande fönsteryta tilluft respektive frånluft öppnades passagedörr till yttertak från biblioteket under mätningarna. Rumshöjd 3,5 m Rumsvolym 186 m³ Vindriktning och hastighet SO 3(5) m/s Utetemperatur +5 C t:\pdoc_sec\87538_henån_skola\28_utredningar\bilaga 4 mätningar.doc

37 3 (13) Mätning 1 Avklingningsmätning (se bild 1) C L (0) = 1780 ppm C L (1) = 1140 ppm C L grundnivå = 450 ppm Koldioxidhalten mättes på flera punkter i rummets vistelsezon såväl som i överluften från rummet för att konstatera om det finns kortslutningsrisker mellan uteluft och frånluft. Omblandningen i rummet undersöktes även med rök baserad av antända rökpatroner kaliumklorat, fördelad genom stålrör. Kurvlutning [λe] = 0,66 q = 0,66 * 186 m³ = 123 m³/h = 34 l/s Mätning 2 Belastningsprov (bild 2) Vid belastningsprov mättes rumsluftens koldioxidhalt efter att lokalen börjat användas. Personbelastningen uppgick till ca 0,25 pers/m². Rumshöjden ca 3,5 m och uteluftens CO2-halt ca 450 ppm. Personbelastningen pågick ca 30 min, därefter vädrades med tvärdrag genom öppningsbart fönster. Fönsterluckor hade forcerats till 18% öppningsgrad (normal spaltventilation i AUTO-läge är enbart 8%) Efter 30 min hade koldioxidhalten stigit från 470 ppm till 1140 ppm vilket motsvarar ca 2,5-3 l/s,pers (eller ca l/s) enligt diagram baserat på utspädningsekvationen [E Abel Byggnaden som system] Pulsvädring Pulsvädring inträffade under provningen. Lucköppningen ökades från 8% till 25% under 3 minuter. Denna pulsvädring påverkade halten koldioxid i mycket liten omfattning, halten sänktes ca 30 ppm. Detta har så liten inverkan att funktionen kan anses verkningslös. 1.5 Mekanisk ventilation (Hybridventilation) Mätning b Expedition, Avklingningsmätning i AUTO-läge C L (0) = 1930 ppm C L (1) = 1480 ppm C L grundnivå = 420 ppm Kurvlutning [λe] = 0,35 Luftomsättning: q = 0,35 * 38 m³ = 13 m³/h = 4 l/s t:\pdoc_sec\87538_henån_skola\28_utredningar\bilaga 4 mätningar.doc

38 4 (13) Trots att börvärdet för lufttemperatur och koldioxid överskridits under en lång period öppnade inte det motoriserade tilluftsspjället av styrsystemet. Rummet förblev i det närmsta helt oventilerat, den luftväxling som ändå uppstod bedöms främst kunna härledas till ofrivillig ventilation genom ett antal passager i rummets dörr (se bild 4) Mätning b Expedition, Avklingningsmätning i HAND-läge En ny mätning genomfördes vid ett senare tillfälle (19 mars), denna gång med handställd spjällmotor. C L (0) = 1200 ppm C L (1) = 450 ppm C L grundnivå = 445 ppm Kurvlutning [λe] = 6,6 Luftomsättning: q = 6,6 * 38 m³ = 250 m³/h = 70 l/s Mätning Samtalsrum, Avklingningsmätning i AUTO-läge C L (0) = 1866 ppm C L (1) = 1146 ppm C L grundnivå = 430 ppm Kurvlutning [λe] = 0,23 (20 min) Förkortat tidsintervall 20 min Luftomsättning: q = 0,23 *60 min/20 min * 22 m³ = 15 m³/h = 4 l/s Mätning b Expedition, Avklingningsmätning i HAND-läge C L (0) = 1650 ppm C L (1) = 500 ppm C L grundnivå = 490 ppm Kurvlutning [λe] = 7,04 Luftomsättning: q = 7,04 * 22 m³ = 156 m³/h = 43 l/s t:\pdoc_sec\87538_henån_skola\28_utredningar\bilaga 4 mätningar.doc

39 5 (13) 1.6 Dragmätning Upplevelsen av drag varierar från en individ till en annan. Dragindex DR är ett bra hjälpmedel för att t.ex. jämföra en arbetsplats med en annan och för att kunna fastlägga om det är oönskad luftrörelse som irriterar eller om det är temperaturvariationer eller strålningen från kalla ytor som orsakar irritationen, det är svårt att särskilja utan mätningar. I protokollet ser man DR, medellufthastighet, medeltemperatur, standardavvikelse och mättid. Dragmätningar 1177 Undervisningssal Mätning 1 26/2 kl Mättid Med. hastighet Max Min 30 min 0,105 m/s 0,331 m/s 0,006 m/s 0,045 m/s Std.avvikelse Med.temperatur 20,2 C Dragindex DR 11,0 % Mätning 2 26/2 kl Mättid Med.hastighet Max Min 30 min 0,053 m/s 0,425 m/s 0,000 m/s 0,058 m/s Std.avvikelse Med.temperatur 19,7 C Dragindex DR 2,0 % Mätning 3 26/2 kl Mättid Med.hastighet Max Min 3 min 0,100 m/s 0,332 m/s 0,000 m/s 0,073 m/s Std.avvikelse Med.temperatur 19,4 C Dragindex DR 13,3 % Mätning 4 26/2 kl Mättid Med.hastighet Max Min 3 min 0,058 m/s 0,190 m/s 0,000 m/s 0,041 m/s Std.avvikelse Med.temperatur 19,4 C Dragindex DR 3,4 % 1.7 Ljudmätning Ljudmätningen utfördes i vistelsezon. Eftersom skolan tömts på både möbler och textilier är mätningarna utförda i tomma rum och kan därför endast ses som vägledande. Rum db (A) bakgrundsnivå vid öppet fönster (spaltventilation) 42 db (A) vid lugn lek på utsidan 47 db (A) högljudd lek på utsidan (två barn) Rum 2217 (kontorsrum, ett vädringsfönster med två fönstermotorer) 33 db (A) bakgrundsnivå vid stängt fönster 44 db (A) bakgrundsnivå vid öppet fönster (spaltventilation) 47,3 db (A) vid reglerande spjällmotor t:\pdoc_sec\87538_henån_skola\28_utredningar\bilaga 4 mätningar.doc

40 6 (13) 1.8 Mätutrustning Mätutrustningen har kalibrerats inför mätningarna. För de dataloggers vilka använts för regressionsmätningar har motmätning skett mot kalibrerade storheter. Dragmätare Swema SWA03 Koldioxid Testo 445 Temperatur Swema SWA25 Koldioxid Intab Calair-PR datalogger Temperatur Intab Tinytag datalogger Ljudmätning Bruel Kjaer 2238 t:\pdoc_sec\87538_henån_skola\28_utredningar\bilaga 4 mätningar.doc

41 7 (13) Röd frånluft Svart lärarplats Blå - 3m från fönster Grön inre del av rummet Bild 1. Avklingningsmätning i 1177 t:\pdoc_sec\87538_henån_skola\28_utredningar\bilaga 4 mätningar.doc

42 8 (13) Röd frånluft Svart lärarplats Blå - 3m från fönster Grön inre del av rummet Bild 2. Belastningsprov i 1177 t:\pdoc_sec\87538_henån_skola\28_utredningar\bilaga 4 mätningar.doc

43 9 (13) Bild 3. Driftfall under mätningen, utdrag från styrsystem t:\pdoc_sec\87538_henån_skola\28_utredningar\bilaga 4 mätningar.doc
