1 SmartPacTM EFI morgondagens smarta och energioptimerade HVAC-lösningar energieffektivare fastighetsdrift

2 lösningar för energieffektivare fastighetsdrift Reducera fastighetens energi- och livscykelkostnad med EFI Sänkt energianvändning och miljövänligare drift blir ett allt viktigare verksamhetsmål för dagens fastighetsägare, något som gäller alla typer av fastigheter. Effektivisering av driften med lägre energianvändning och sänkt kostnadsbild är helt enkelt naturliga åtgärder i modern fastighetsförvaltning. Bakom denna utveckling ligger också skärpta myndighetskrav och EU-regler liksom en ökande vilja hos fastighetsägare att miljöcertifiera fastigheterna så att de uppfyller t.ex. GreenBuilding, Miljöbyggnad eller LEED. Kort sagt, fastighetens energianvändning är utan tvekan ett hett ämne som ligger högt upp på fastighetsägarens agenda. Ett intressant mått på fastighetens totala kostnad är den s.k. livscykelkostnaden, vilken omfattar alla kostnader som fastigheten ger upphov till under sin livstid. Byggnation, underhåll, övriga kostnader samt energikostnader är där de stora posterna. Att energikostnaden i typ fallet svarar för ca 50% av fastighetens livscykelkostnad är något som inte alla känner till. Åtgärder för att reducera energiförbrukningen får därigenom inte enbart störst påverkan på livscykelkostnaden, det är också den enskilda faktor som är enklast att påverka när som helst under byggnadens livstid. EFI är vår egenutvecklade serie av HVAC-aggregat för energioptimerad ventilation, värme och kyla. EFI bygger på långt driven Cleanh och erbjuder, jämfört med konventionella rotorsystem, en överlägsen energi effektivitet med energiåtervinning upp till ca 90%. Med EFI öppnas nya möjligheter till kraftigt reducerade energikostnader och sänkt livscykelkostnad liksom smidigare och enklare miljöcertifiering. Välkommen till EFI morgondagens smarta, energioptimerade HVAC-lösningar och energieffektivare fastighetsdrift. Upp till 90% återvinning Fokus energieffektiv kyla EFIcool är ett HVAC-aggregat som ger ca 90% energiåtervinning genom dubbla rotorer och sorptiv kyla. Passar speciellt väl till köpcentra, kontor, offentlig miljö och serverhallar där ett stort värmeöverskott alstras. Fokus energieffektiv värme EFIcool är ett HVAC-aggregat som ger ca 90% energiåtervinning genom dubbla plattvärmeväxlare och sektions avfrostning. Passar speciellt väl till energieffektivisering av såväl befintligt som nyproducerat bostadsbestånd. SmartPacTM Cleanh för framtiden Både EFIcool och EFI är energieffektiva lösningar som ingår i det kraftfulla paket av Cleanh-lösningar som vi samlat under namnet SmartPac. Se vidare på eller tala med din EFI-säljare. 2

3 lösningar för energieffektivare fastighetsdrift Före EFI Efter EFI Energi Energi Bygge Övrigt Bygge Övrigt Underhåll Underhåll Livscykelkostnaden för en typisk byggnad med traditionell HVAC-teknik. Energianvändning utgör mer än 50% av kostnaden. Med EFI och dagens moderna energi- och inneklimatteknik kan livscykelkostnaden sänkas påtagligt* genom en avsevärt sänkt energikostnad. * Den totala reduceringen av livscykelkostnaden är givetvis beroende på när övergången till EFI sker. Tidigare övergång ger större total besparing. sänkt energikostnad med upp till 90% ligger sannolikt så högt man kan komma på fastighetsägarens önskelista 3

4 lösningar för energieffektivare fastighetsdrift Upp till 90% återvinning Perfekt inneklimat och optimal energieffektivitet i en komplett lösning EFIcool är ett HVAC-aggregat som passar utomordentligt väl för en lång rad tillämpningar köpcentra, kontor, offentliga byggnader och skolor, men också för t.ex. serverhallar och dessas krav på tillräcklig och trygg tillgång till kyla och rätt fukthalt. EFIcool arbetar med s.k. sorptiv kyla och utnyttjar en process med avfuktning och därpå följande befuktning av venti lations luften. Genom tillförsel av billig fjärrvärme eller lagrad sol värme och vanligt vatten, så kan tilluften kylas ned ca 15. EFIcools värmeproduktion bygger på en 90-procentig och mycket effektiv återvinning genom att aggregatet är utrustat med dubbla rotorer. Det innebär att det nöd vändiga värmetillskottet under vintertid kan minimeras och att värmen i frånluften kan utnyttjas maximalt. Vid kylning med gratisvärme åtgår endast energi för att driva systemets fläktar. Det innebär också att vid tillämpningar där kontinuerlig kyldrift är nödvändig t.ex. i serverhallar så blir också behovet av reservkraft kraftigt reducerat då kylkompressor ej behövs. EFIcool är en klimatsmart året-runt-lösning som optimalt utnyttjar gratisenergi i form av överskottsvärme och spillvärme, men som också kan utnyttja solvärme och eventuellt billig fjärrvärme. EFIcool är på så sätt en komplett lösning för fastighetens ventilation och kylning, men även för luftburen värme när så behövs. Etablerad trygg teknik Sorptiv kyla Kombinera med Swerod EFI bygger på komponenter från välkända tillverkare. Plattvärmeväxlare och roterande värmeväxlare tillverkas av Euroventcertifierade Heatex, fläktarna är av fabrikatet Ziehl- Abegg och eftervärmningsbatterier tillverkas av Coilh. Det kompletta SRÖ-systemet för alla EFI-modeller är utvecklat av Vesam. Tillverkning av aggregaten sker vid en av landets ledande producenter av luftbehandlingsaggregat och ger en funktion och kvalitet väl över marknadens standardaggregat. EFIcool utnyttjar värme för att skapa kyla. Genom att systemet bygger på sorptiv kyla kan uteluftens temperatur kylas ned genom att tillföra värme i form av överskottsvärme, billig fjärrvärme eller solvärme. Detta ger, trots att systemet saknar kompressorer och köldmedier, en kapacitet fullt i klass med köldmedelbaserade klimatsystem. I kombination med Swerod energilagringstankar ger EFIcool en optimalt energieffektiv lösning för både värmning och kylning som fullt ut utnyttjar solvärme, spillvärme eller annan billig energi. Swerod ingår i vårt paket SmartPac innovativa Cleanh-lösningar för morgondagens fastighetsdrift. 4

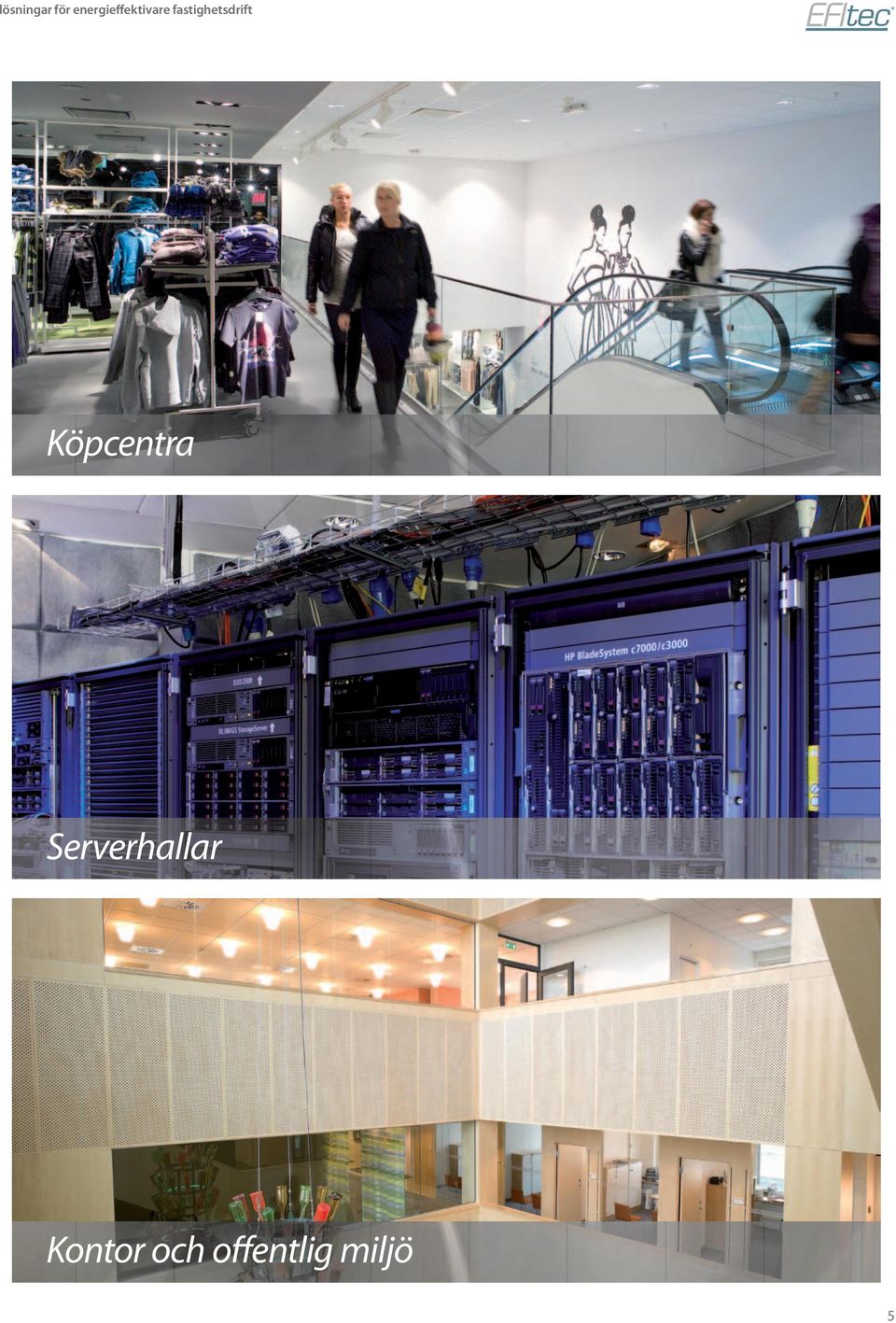

5 lösningar för energieffektivare fastighetsdrift Köpcentra Serverhallar Kontor och offentlig miljö 5

6 EFIcool aggregat principiell uppbyggnad lösningar för energieffektivare fastighetsdrift Frånluft ut 1 2 Tilluft in Frånluftssida Frånluftsfläkt Värmebatteri Evaporativ kylare Frånluftsfilter Sorptiv kyla med roterande värmeväxlare 5 Frånluftsspjäll Tilluftssida 6 Tilluftsspjäll 7 Tilluftsfilter 8 Torkrotor 9 Roterande värmeväxlare 10 Evaporativ kylare 11 Eftervärmningsbatteri 12 Tilluftsfläkt Systemprincip EFIcool är ett HVAC-aggregat och klimatsystem som utnyttjar värme för att skapa kyla. Genom att systemet bygger på sorptiv kyla kan uteluftens temperatur kylas ned med ca 15 endast genom att tillföra värme i form av överskottsvärme, billig fjärrvärme eller solvärme. Detta ger en kapacitet fullt i klass med köldmedelbaserade klimatsystem. Också vid vinterdrift har EFIcool en mycket effektiv värmeåtervinning, vilket innebär att aggregatets eftervärmningsbatteri endast i undantagsfall behöver användas. Sammantaget ger EFIcool mycket låga driftkostnader och en energiåtervinning på upp till drygt 90%. Sorptiv kyla EFIcool arbetar med s.k. sorptiv kyla och utnyttjar en process med avfuktning och därpå följande befuktning av till luften. Processen sker i korta drag enligt följande. När varm och fuktig uteluft passerar den Silicagelbelagda torkrotorn så avfuktas och torkas tilluften. Därefter kyls tilluften först i den roterande värmeväxlaren och därefter ytterligare i den evaporativa kylaren. Korrekt tempererad och befuktad tilluft förs in i lokalen. Frånluften kyls i ett första steg i en annan evaporativ kylare. Därefter ökas värmen på frånluften i två steg. Först i värmeväxlaren genom den värme som växlats över från tilluften och därefter ytterligare i värmebatteriet. Denna värme driver ut den fukt som tagits upp i Silicagelen på torkrotorns tilluftssida, fukten blåses ut och torkrotorn regenereras. Aggregatspecifikation Aggregatet är uppbyggt av paneler bestående av dubbla aluzinkplåtar med mellanliggande 50 mm isolering. Panelerna är sammanfogade med horisontella och vertikala ramprofiler av aluzinkplåt. Golvdelen vid intagsfiltret har en rostfri plåt monterad för skydd mot 6

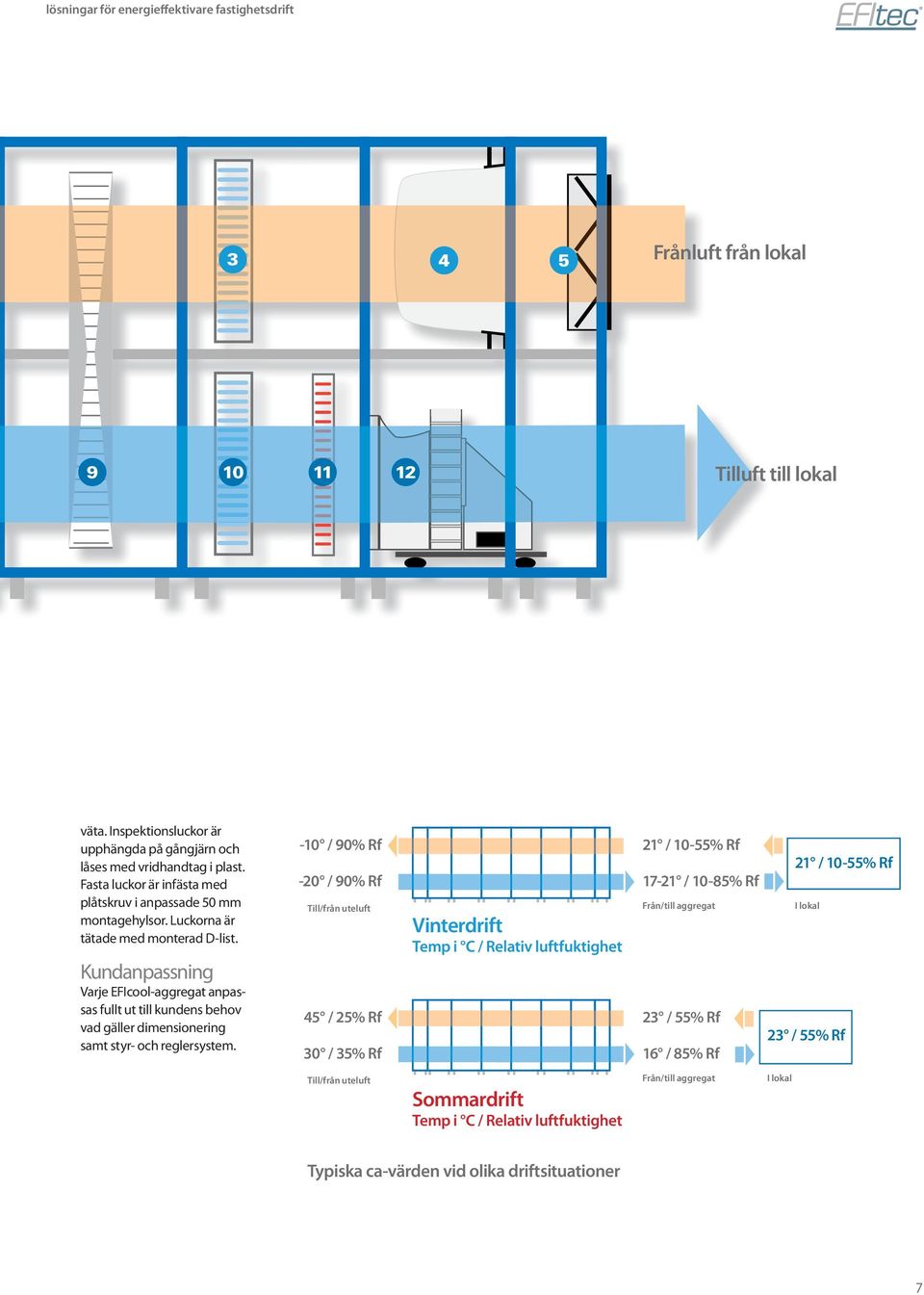

7 lösningar för energieffektivare fastighetsdrift Frånluft från lokal Tilluft till lokal väta. Inspektionsluckor är upphängda på gångjärn och låses med vridhandtag i plast. Fasta luckor är infästa med plåtskruv i anpassade 50 mm montagehylsor. Luckorna är tätade med monterad D-list. Kundanpassning Varje EFIcool-aggregat anpassas fullt ut till kundens behov vad gäller dimensionering samt styr- och reglersystem. -10 / 90% Rf -20 / 90% Rf Till/från uteluft 45 / 25% Rf 30 / 35% Rf Vinterdrift Temp i C / Relativ luftfuktighet 21 / 10-55% Rf / 10-85% Rf Från/till aggregat 23 / 55% Rf 16 / 85% Rf 21 / 10-55% Rf I lokal 23 / 55% Rf Till/från uteluft Sommardrift Temp i C / Relativ luftfuktighet Från/till aggregat I lokal Typiska ca-värden vid olika driftsituationer 7

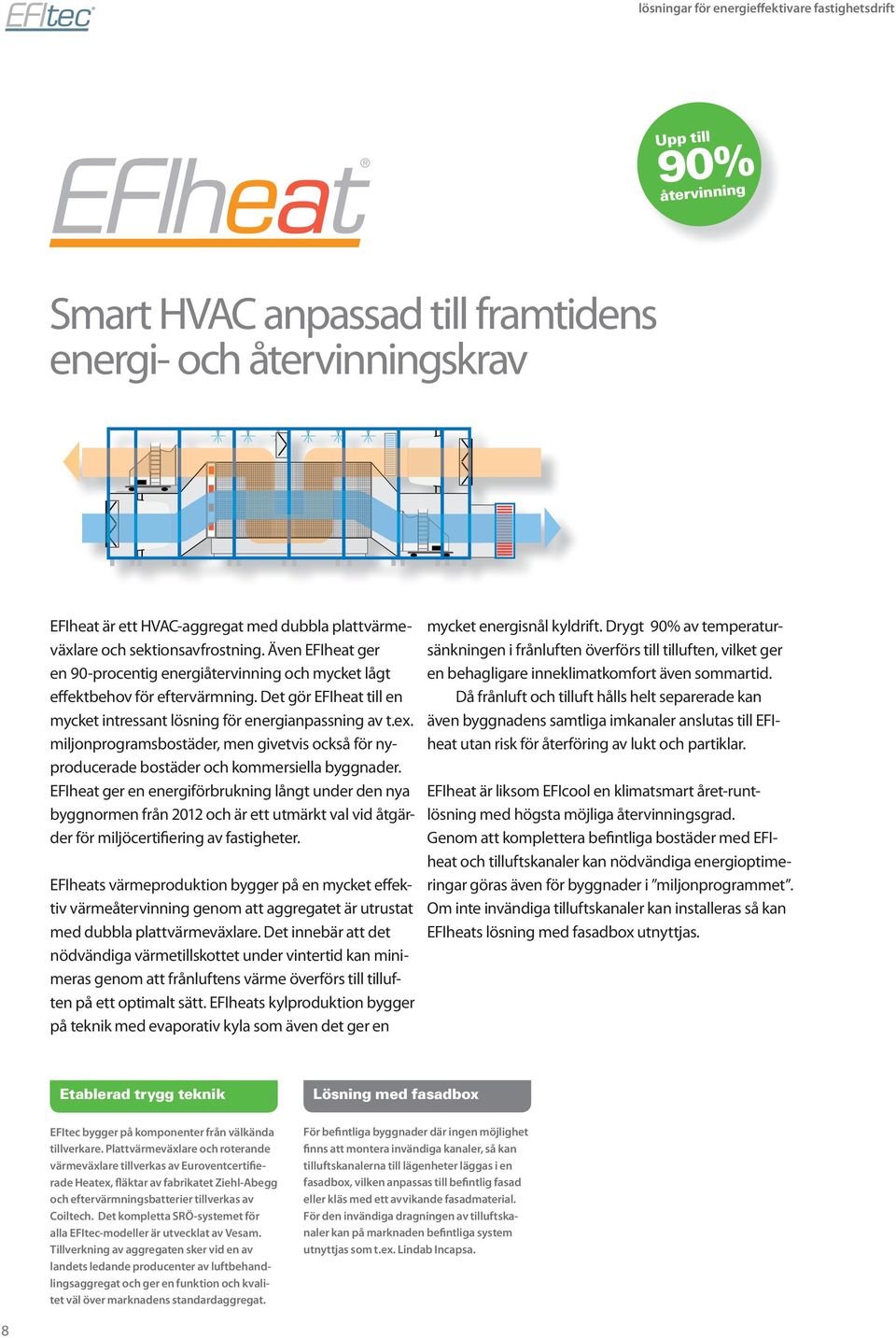

8 lösningar för energieffektivare fastighetsdrift Upp till 90% återvinning Smart HVAC anpassad till framtidens energi- och återvinningskrav EFI är ett HVAC- aggregat med dubbla plattvärmeväxlare och sektions avfrostning. Även EFI ger en 90-procentig energiåter vinning och mycket lågt effektbehov för eftervärmning. Det gör EFI till en mycket intressant lösning för energi anpassning av t.ex. miljonprogramsbostäder, men givetvis också för nyproducerade bostäder och kommersiella byggnader. EFI ger en energiförbrukning långt under den nya byggnormen från 2012 och är ett utmärkt val vid åtgärder för miljöcertifiering av fastigheter. EFIs värmeproduktion bygger på en mycket effektiv värmeåtervinning genom att aggregatet är utrustat med dubbla plattvärmeväxlare. Det innebär att det nöd vändiga värmetillskottet under vintertid kan minimeras genom att frånluftens värme överförs till tilluften på ett optimalt sätt. EFIs kylproduktion bygger på teknik med evaporativ kyla som även det ger en mycket energisnål kyldrift. Drygt 90% av temperatursänkningen i frånluften överförs till tilluften, vilket ger en behagligare inneklimatkomfort även sommartid. Då frånluft och tilluft hålls helt separerade kan även byggnadens samtliga imkanaler anslutas till EFI utan risk för återföring av lukt och partiklar. EFI är liksom EFIcool en klimatsmart året-runtlösning med högsta möjliga återvinningsgrad. Genom att komplettera befintliga bostäder med EFI och tilluftskanaler kan nödvändiga energioptimeringar göras även för byggnader i miljonprogrammet. Om inte invändiga tilluftskanaler kan installeras så kan EFIs lösning med fasadbox utnyttjas. Etablerad trygg teknik Lösning med fasadbox EFI bygger på komponenter från välkända tillverkare. Plattvärmeväxlare och roterande värmeväxlare tillverkas av Euroventcertifierade Heatex, fläktar av fabrikatet Ziehl-Abegg och eftervärmningsbatterier tillverkas av Coilh. Det kompletta SRÖ-systemet för alla EFI-modeller är utvecklat av Vesam. Tillverkning av aggregaten sker vid en av landets ledande producenter av luftbehandlingsaggregat och ger en funktion och kvalitet väl över marknadens standardaggregat. För befintliga byggnader där ingen möjlighet finns att montera invändiga kanaler, så kan tilluftskanalerna till lägenheter läggas i en fasadbox, vilken anpassas till befintlig fasad eller kläs med ett avvikande fasadmaterial. För den invändiga dragningen av tilluftskanaler kan på marknaden befintliga system utnyttjas som t.ex. Lindab Incapsa. 8

9 lösningar för energieffektivare fastighetsdrift Befintliga och nya bostäder samt kontor Före Befintligt flerfamiljshus före EFI. Effektbehov ca 17 W/m 2 och år. Efter Befintligt flerfamiljshus med EFI-system och fasadbox för tilluftskanaler till respektive lägenhet. Effektbehov ca 2 W/m 2 /år ger ett reducerat behov av tillskottsenergi med upp till ca 90%. 9

10 EFI aggregat principiell uppbyggnad lösningar för energieffektivare fastighetsdrift 2 3 Frånluft ut Tilluft in Frånluftsfläkt Bypass-spjäll Rensdysor* Evaporativ kylning* Frånluftsfilter Frånluftsspjäll Tilluftsspjäll Tilluftsfilter Sektionsavfrostning Uppsamlingstråg Plattvärmeväxlare Tilluftsfläkt Eftervärmningsbatteri * tillvalsfunktion Energiåtervinning med dubbla plattvärmeväxlar Systemprincip vinter EFI ger upp till 90% värmeåtervinning av frånluften och därmed en mycket energieffektiv uppvärmning av fastigheten. Ventilationsaggregatet är utrustat med dubbla plattvärmeväxlare och avfrostning genom s.k. sektionsavfrostning. Genom sektionsavfrostning så elimineras påfrysning helt genom att en cyklisk avfrostning i sektioner påbörjas så fort påfrysningsrisk föreligger. Detta innebär att aggregatets eftervärmningsbatteri kan neddimensioneras till mycket låg effekt, vilket påtagligt reducerar energianvändningen. Genom att frånluft och tilluft hålls helt separerade kan även byggnadens samtliga imkanaler anslutas till EFI utan risk för återföring av lukt, partiklar och annat oönskat. Systemprincip sommar Frånluften från lokalen passerar initialt en evaporativ kylare (tillval) som befuktar frånluften och därigenom sänker temperaturen och ökar fuktigheten i luften. Den befuktade frånluften passerar därefter den dubbla plattvärmeväxlaren där dess kyla återvinns och via växlaren överförs kylan till inkommande tilluft. Frånluften blåses därefter ut ur byggnaden. Den dubbla plattvärmeväxlaren sänker därigenom temperaturen på den tillförda tilluften med ca 7-8. Då EFI utnyttjar evaporativ kyla så krävs endast energi för att driva fläktar och pumpar samt vattentillförsel till kylaren. Aggregatspecifikation Aggregatet är uppbyggt av paneler bestående av dubbla aluzinkplåtar med mellanliggande 50 mm isolering. Panelerna är sammanfogade med horisontella och vertikala ramprofiler av aluzinkplåt. Golvdelen vid intagsfiltret har en rostfri plåt monterad för skydd mot väta. Inspektionsluckor är upphängda på gångjärn och låses med vridhandtag i plast. Fasta luckor är infästade med plåtskruv i anpassade 50 mm montagehylsor. Luckorna är tätade med monterad D-list. De dubbla plattvärmeväxlarna är dimensionerade för extra hög verkningsgrad med inbyggd sektionsavfrostning som ger en kontinuerlig avfrostning vid inställd utetemperatur. 10

11 lösningar för energieffektivare fastighetsdrift Frånluft från lokal Tilluft till lokal e Växlarna har även ett inbyggt bypass-spjäll för att reducera tilluftstemperaturen sommartid. Evaporativ kylning för direktvatten med befuktning av frånluften före värmeväxlarna (förberedd för cirkulerande vatten och pump). Genom att välja till och utrusta EFI med dyssystem kan rengöringen av den dubbla plattvärmeväxlaren automatiseras. Rengöringsdysor spolar återkommande av värmeväxlaren och rensvattnet samlas i uppsamlingstråget för att därefter gå till avlopp. -11 / 100% Rf -20 / 90% Rf Till/från uteluft 26 / 57% Rf 27 / 40% Rf Till/från uteluft Vinterdrift Temp i C / Relativ luftfuktighet Sommardrift Temp i C / Relativ luftfuktighet 22 / 30% Rf 21 / 10% Rf Från/till aggregat 23 / 65% Rf 19 / 90% Rf Från/till aggregat 22 / 30% Rf I lokal 23 / 65% Rf I lokal Kundanpassning Varje EFI-aggregat anpassas fullt ut till kundens behov vad gäller dimensionering samt styr- och reglersystem. Typiska ca-värden vid olika driftsituationer 11

12 Tekniska data EFI lösningar för energieffektivare fastighetsdrift Genom att ventilationsaggregaten EFIcool och EFI i samtliga fall anpassas utifrån de krav och specifikationer som gäller för varje enskilt projekt, så kommer också tekniska data och energianvändningsdata att vara unika för det enskilda aggregatet. Vi har därför valt att lämna tekniska data och specifikationer i samband med lämnad offert. Kontakta oss vänligen för mer information om våra unika EFI-lösningar och projektanknuten offert. Nedanstående tabell visar dock de olika storlekar och kapaciteter som EFI tillverkas i. Kontakta oss för offert, aggregatval och tekniska specifikationer eller för offert på en komplett installation. Aggregatstorlekar EFI och EFIcool Luftflöde m 3 /sek vid 600 Pa (0,06kPa) 12

13 lösningar för energieffektivare fastighetsdrift Energispartrappan Ventilationsaggregaten i EFI-programmet ger genom sin energiåtervinning på ca 90% mycket goda egenskaper vad gäller energieffektiv ventilation, uppvärmning och komfortkylning av fastigheter. Genom att kombinera EFI med andra lösningar ur vår Cleanh-portfölj SmartPac, så skapas mycket goda möjligheter att nå energiförbrukningsnivåer som ligger i nivå med såväl GreenBuilding och Miljöbyggnad som med kommande, förväntade myndighetskrav. Kontakta oss för mer information om SmartPac eller besök SmartPac TM Roomit trådlös fastighetsövervakning Swerod högeffektiv energilagring EFI morgondagens HVAC-lösningar Energianvändning Högre Nivå BBR ca 80 kwh/m2/år B B Nivå Miljöbyggnad/GreenBuilding ca 60 kwh/m2/år Nivå för framtida myndighetskrav ned mot 30 kwh/m2/år Lägre Lägre + eller + eller Högre Energieffektivitet Genom kombinationer av olika SmartPac-lösningar kan allt mer krävande energikrav och miljöcertifieringsnivåer uppnås eller till och med underskridas. B = i marknaden befintlig teknik 13

14 SmartPacTM När du vill ligga steget före välkommen till Ett paket av lösningar för morgondagens fastighetsutveckling från SmartPac-gruppen KVK kvalitetssäkring av tilluft Vesam StyrIt Elservice Ebes ACQ kvalitetssäkring av elförsörjning Vesam StyrIt Elservice Ebes Roomit trådlös fastighetsövervakning Vesam Swerod StyrIt Elservice Ebes Air Ionic luftrening genom jonisering Vesam Swerod StyrIt Elservice Ebes Swerod optimerad energilagring Vesam Swerod StyrIt Ebes EFI morgondagens HVAC-lösningar Vesam Swerod StyrIt Ebes Vesam AB StyrIt AB Ebes Ventilation i Västerås AB Swerod AB Elservice i Hallsberg AB SmartPacTM
