1 ReCOOLER HP EQKR VÄRMEPUMP TEKNISK KATALOG

2 2 Teknisk katalog INNEHÅLL ReCOOLER HP EQKR VÄRMEPUMP.. 3 PRESENTATION AV PRODUKTEN... 3 ANVÄNDNINGSOMRÅDEN.. 4 ENERGIEFFEKTIVITET PRODUKTÖVERSIKT... 5 HUVUDFUNKTIONER.. 5 ROTERANDE SORPTIONSVÄRMEVÄXLARE KOMPRESSOR STYRSYSTEM SMART STYRNING STYRNINGAR FRÅN TREDJE PART TILL LUFTBEHANDLINGSAGGREGAT... 7 FUNKTION FÖR VARIABEL LUFTVOLYM 7 AUTOMATISK STYRNING AV KÖLDMEDIE- ÖVERVAKNING AVFROSTNINGSSYSTEM.. 7 AVFROSTNINGSSYSTEM MED ELVÄRMARE TEKNISKA DATA KÖLDMEDIEMÄNGD PER KRETS.. 8 MAXIMAL STRÖM MAXIMAL STRÖM MED ELVÄRMARE... 8 LUFTFLÖDE... 8 AGGREGATANORDNING.. 9 AVFROSTNINGSSYSTEM AVFROSTNINGSSYSTEM MED ELVÄRMARE UTFÖRANDEN 10 TILLBEHÖR.. 10 NOMINELLA PRESTANDA. 1 1 EQKR är konstruerad och tillverkad i enlighet med följande: MD Maskindirektivet LVD Lågspänningsdirektivet EMC Elektromagnetisk kompatibilitet PED Tryckkärlsdirektivet F-Gas Komissionens Förordning 517/2014 EQKR är CE-märkt.

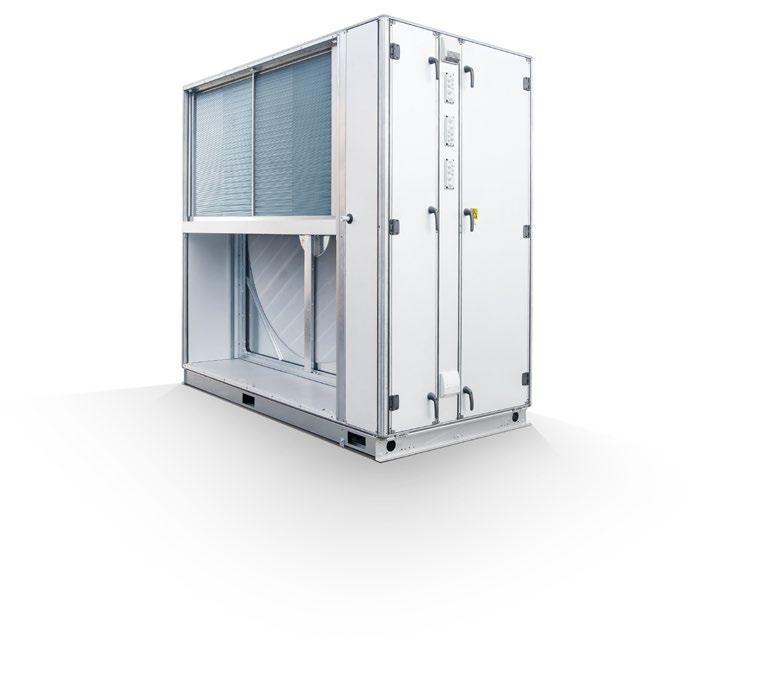

3 Teknisk katalog 3 ReCOOLER HP EQKR VÄRMEPUMP Samtidigt som den roterande värmeväxlaren återvinner mycket av den energi som behövs, skapas återstående delen av den inbyggda värmepumpen. Den reversibla värmepumpen i ReCooler HP är avsedd för följande utelufttemperaturer: Kyla från +20 till +40 C Värme från +20 till -15 C utan avfrostningsvärmare Värme från +20 till -20 C med avfrostningsvärmare Temperatur installationsplats från -20 till +35 C. Vid temperaturer under +10 C måste ReCooler HP vara försedd med vevhusvärmare. ReCooler HP är utformad för optimal drift vid frånluftstemperaturer mellan 16 och + 25 C samt tilluftstemperatur mellan 14 och +18 C vid kylfall och mellan +20 till +25 C vid värmefall. PRESENTATION AV PRODUKTEN eq-aggregat med ReCooler HP ger en helhetslösning för energiåtervinning med inbyggd DX-kylning och uppvärmning med extremt hög energieffektivitet. ReCooler HP har en RegAsorp-roterande sorptionsvärmeväxlare som ger utmärkt energiåtervinning. Under sommaren återvinner värmeväxlaren både sensibel och latent energi för att minimera kostnaden för den extra kylning som krävs för att hålla ett behagligt klimat. Värden på prestanda för unika driftsfall fås i FläktGroup produktvalsprogram ACON. Exempel på normalt kylfall: 22 C Under vintern ger värmeväxlaren utmärkt värmeåtervinning, men återvinner även fukt i frånluften så att luftfuktigheten inomhus hålls högre än den annars skulle vara. Tack vare fuktåtervinningen är RegAsorp-rotorn mindre känslig för frost, och den behöver inte avfrostas lika ofta. 32 C 25 C Exempel på normalt värmefall: 19 C 19 C 22 C -12 C 17 C 21 C 22 C

4 4 Teknisk katalog Kompressorn har varvtalsstyrning så att uppvärmning och kylning sker steglöst, vilket ger jämn justering av tilluftstemperaturen och minsta möjliga energikonsumtion. ANVÄNDNINGSOMRÅDEN ReCooler HP kan användas i de flesta offentliga lokaler, affärsbyggnader och lätta industrier där en roterande värmeväxlare är det rätta valet av värmeväxlare. I vissa lokaler där man använder ventilationssystemet för kyla och värme, exempelvis affärslokaler och sporthallar, kan ett eq Med Recooler HP ta hand om hela behovet av värme och kyla utan att något annat system behövs. Kyla ReCooler HP levereras som del av ett komplett eq luftbehandlingsaggregat. I aggregat finns alltid fläktar, filter, spjäll och ReCooler HP men aggregatet kan konfigureras med andra funktioner för att passa applikationens behov. eq med ReCooler HP fungerar för både inomhus och utomhus installation. Värme Ventilation Styr I områden med kallt klimat har ReCooler HP ett tillförlitligt avfrostningssystem som är patentsökt.

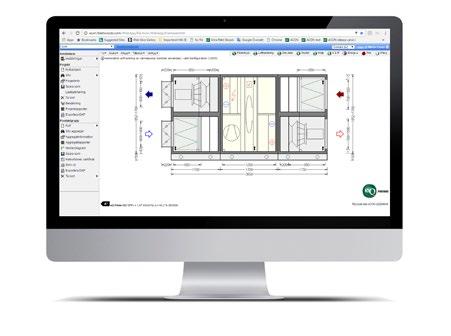

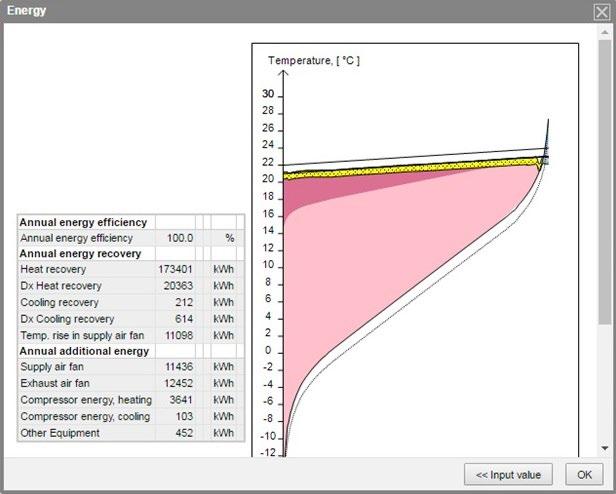

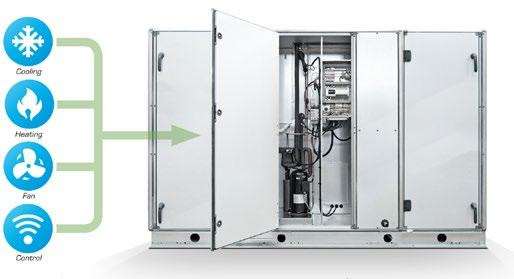

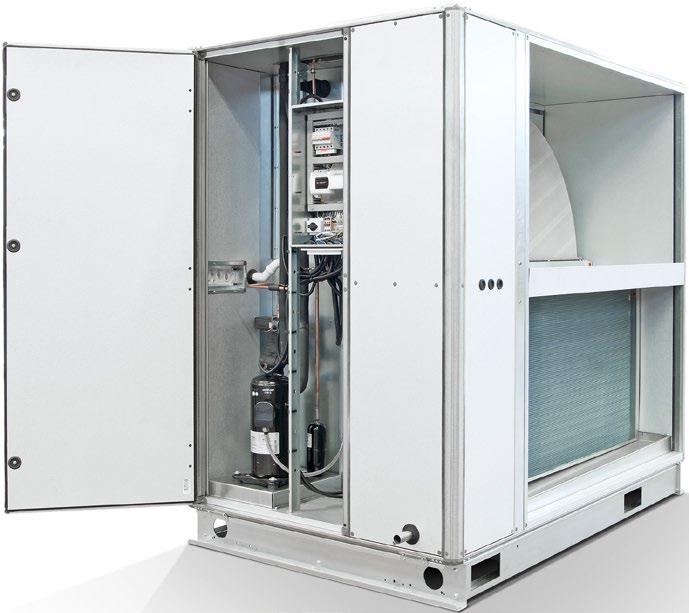

5 Teknisk katalog 5 ENERGIEFFEKTIVITET ReCooler HP ger extremt hög energieffektivitet. I Acon finns ett beräkningssystem för energiförbrukning som kan uppskatta den totala årliga energiförbrukningen för hela aggregatet och jämföra den med andra luftbehandlingslösningar. HUVUDFUNKTIONER ReCooler HP är en sluten enhet som kräver minimalt installationsarbete. ReCooler HP är grundligt testad i fabrik och levereras fylld med köldmedium och klar för användning. RegAsorp roterande sorptionsvärmeväxlare Den roterande sorptionsvärmeväxlaren med ställbart varvtal kan ge en temperatur och fuktverkningsgrad på över 85 % enligt standard EN308. Drivningen med ställbart varvtal innebär att rotorn kan återvinna energi under hela året. PRODUKTÖVERSIKT All köldmedieutrustning sitter inne i höljet men inte i luftströmmen. Köldmediet R410A ger hög verkningsgrad och kompakt design. Högeffektiv scrollkompressor med vavtalsstyrd PM-motor. Batterier med hydrofilbeläggning. Delbar ReCooler HP för trång intransport. Dubbla elektroniska expansionsventiler ger exakt och effektiv reglering. Smart programvara som utvecklats av FläktGroup ger optimal drift och spar energi. Modbuskommunikation. Hög prestanda och hållbart eq-hölje. RegAsorp sorptionsrotor ger maximal värme- och kylåtervinning. Kompressor Kompressorn och reglerutrustningen sitter i aggregatets hölje, men inte i luftströmmen. Det ger en säker installation och förenklar drift och underhåll. ReCooler HP har högeffektiv scrollkompressor med varvtalsstyrd PM-motor och integrerad frekvensomriktare. Reversibel värmepump ger värme och kyla i sekvens med energiåtervinning. Denna högklassiga kompressor ger låg ljudnivå, hög verkningsgrad och steglös reglering av tilluftstemperaturen. Fortsätter på nästa sida

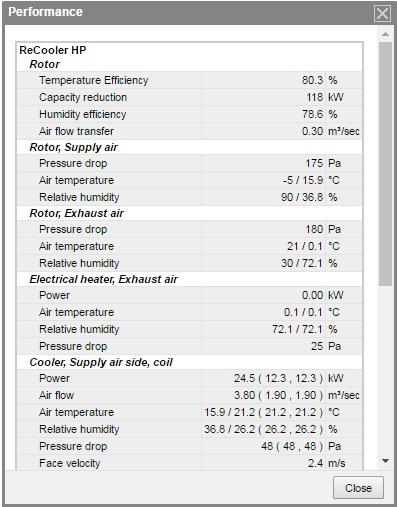

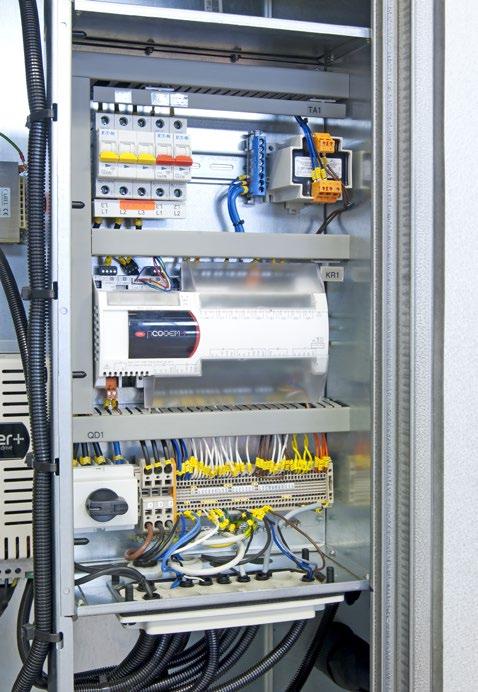

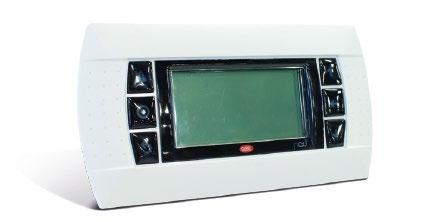

6 6 Teknisk katalog Detta möjliggör minimal effektförbrukning eftersom kompressorn inte kräver mer effekt än nödvändigt för det aktuella värme/kylbehovet. Nedan ges information om nominellt toppvärde och verkningsgrad vid delbelastning. Drivningen med frekvensomriktare gör att maskinen kan startas med låg belastning, så att höga startströmmar undviks. Effektfaktorn är nära 1,0. ReCooler HP använder köldmedie R410A och alla komponenter är anpassade för valet av köldmedium. R410A består av HFC-125 och HFC-32. Det är låg-toxisk, icke brännbart och icke frätande. Den har en ozonnedbrytande potential på noll. Global Warming Potential (GWP) är Styrsystem ReCooler HP är utrustad med en kontrollpanel som ger säkerhet, tillförlitlighet och användarvänlighet. Styrsystemet har utvecklats i samarbete med världsledande tillverkare för att på bästa sätt kunna styra elektroniska ventiler och kompressorer för marknadens bästa driftegenskaper och verkningsgrad. R410A erbjuder hög effektivitet och är lätt tillgänglig. Värmeväxlarna är konventionella DX-batterier med kopparrör och hydrophilbelagda aluminiumlameller. Dräneringstråg under frånluftsbatteriet är utrustat med elektriska värmekablar för att förhindra isbildning under batteriet. ReCooler HP är testad i FläktGroup laboratorium för energiprestanda.

7 Teknisk katalog 7 ReCooler HP har en fristående reglercentral som sköter de interna styrfunktioner. ReCooler HP kommunicerar med aggregatets övergripande reglercentral m.h.a. 0 10V-signal eller via ModBus. Om ReCooler HP ingår i eq-aggregat med integrerad styr sker kommunikationen via ModBus och förbereds vid leveransen. Alla parametrar kan läsas på styrsystemets display. Larm skickas vidare till eq-styrenheten. Smart styrning ReCooler HP har en mycket flexibel styrning med två elektroniska expansionsventiler, som helt sköter regleringen av kyldrift, värmedrift och köldmediemängd. Den har också elektroniska temperatur- och tryckgivare som maximerar driftsäkerheten och effektiviteten. FläktGroup erbjuder komplett systemoptimering för ventilation, kylning och uppvärmning. FUNKTION FÖR VARIABEL LUFTVOLYM ReCooler HP är optimerad för VAV-system. Kompressorn är varvtalsstyrd och har även rutiner som känner av kompressorns arbetsområde för att garantera att kompressorns arbetsområde inte överskrids. AUTOMATISK KÖLDMEDIEÖVERVAKNING Tack vare det avancerade styrsystemet finns inga synglas i kylkretsen, i stället finns ett elektroniskt övervakningssystem för köldmediemängd. AVFROSTNINGSSYSTEM Alla reversibla DX-system måste avfrostas vid kallt väder men ReCooler HP har fördel jämfört med andra system eftersom förångaren finns i avluften, d.v.s. högre temperatur jämfört med uteluft, vilket ger mindre avfrostningsbehov. Avfrostningscykeln aktiveras när systemet upptäcker frost på förångaren. Köldmediekretsens riktning vänds så att förångaren värms upp och isen smälter. Systemet övervakar smältningen och om det inte går tillräckligt fort minskas rotorvarvtalet för att påskynda smältningen. Avfrostningsprocessen påverkas inte av luftflödet och aktiveras endast när det är absolut nödvändigt. Detta innebär att ReCooler HP ger tillförlitlig drift. Styrningar från tredje part till luftbehandlingsaggregat ReCooler HP är alltid utrustade med ett eget styrsystem för att hantera den reversibla kyl och värmekretsen men den kan levereras i ett eq-aggregat med eller utan integrerad aggregatstyr. När den levereras i ett eq med integrerad styr - Climatix ansluts ReCooler HP direkt till Climatix och installationen är snabb och enkel. Vid leverans utan Climatix-styrenheten är det nödvändigt att säkerställa att tredje parts styrsystem är försett med rätta funktioner för styrning av ReCooler HP. Rekommenderad styrstrategi till ReCooler HP i aggregat med tredje parts styrsystem (ej eq s integrerade styrsystem) AVFROSTNINGSSYSTEM MED AVFROSTNINGS- VÄRMARE Vid dimensionerande utetemperaturer lägre än -15 C krävs en avfrostningsvärmare som ger extra energi till avfrostningscykeln. Tekniska data ReCooler HP finns i de aggregatstorlekar som anges i tabellen nedan. Där visas nominella luftflöden, uppvärmningskapacitet, kylningskapacitet, COP och EER i tabellform. För att se exakta och specifika uppgifter rekommenderas vårt produktvalsprogram Acon. ReCooler HP startas i värme- eller kylläge med en konstant signal av 2,5 V i en minut följt av en signal mellan 1 V och 10 V i 6 minuter. Värmepumpen kommer sedan att fortsätta i normal drift. Efter ett stopp kommer kompressorn att hållas avstängd under 5 minuter innan den tillåts att starta. Detta för att skydda kompressorn genom att begränsa antalet starter till 4-5 per timme. Vid omkoppling från uppvärmning till kylning och vice versa skall signalen reduceras till 0 V och hållas vid denna signal under minst 15 minuter före initiering av annan driftsignal.

8 8 Teknisk katalog KÖLDMEDIEMÄNGD PER KRETS eq Stl. ReCooler HP är fylld med R410A som är en fluorerad växthusgas med en ozonnedbrytningspotential av noll. Den globala uppvärmningspotentialen (GWP) är Samtliga storlekar ( ) av ReCooler HP ligger i intervallet mellan 5 och 50 ton CO 2, vilket innebär att de måste läckagetestas en gång var 12:e månad. Ansvarig för detta är slutanvändaren/ operatören. Med ett elektroniskt läckagevarningssystem krävs läckagetest var 24 e månad. MAXIMAL STRÖM eq stl. Ström, Amp. 3x400 VAC , , , , , , , ,8 Köldmediemängd kg/ton CO 2 e Krets Krets Krets Total (kg) / ,1/10, / ,8/22, ,8/26, ,1/17,1 8,4/17, ,5/21,9 11,0/23,0 21, ,4/17,5 8,6/18,0 9.6/20 25,8 LUFTFLÖDE Luftflödesförhållande: Luftflödet för tilluften och frånluften bör vara likvärdigt för bästa resultat. Med Acon begränsas förhållandet till 80 %. Lägsta tillåtna luftflöde i Acon: stl m 3 /s Den optimala funktion är mellan % av nominell prestanda, men kan köras på lägre nivåer likt ett VAV-system. Det lägsta tillåtna luftflödet anges i tabellen nedan. ReCooler HP är beroende på att luftflödet är i balans. Upp till 20 % obalanserad luftflöde är möjligt utan påverkan på prestanda effekter. I returlufts lösningar och blandnings applikationer kan vi inte garantera luftflödet balans och är därför inte tillåtet. För frånlufts lösningar är det tillåtet, men ReCooler HP stänger ner när spjällen öppnas. Lägsta tillåtna luftflöde vid nedreglering: stl m 3 /s För att se exakta och specifika uppgifter rekommenderas vårt produktvalsprogram Acon, som ger detaljerad information inklusive energiberäkning. Exempel vinter och sommar: MAXIMAL STRÖM MED AVFROSTNINGSVÄRMARE eq stl , , , , , , , ,0 Ström, Amp. 3x400 VAC Startströmmen är noll, utan toppvärde. Strömmen som visas i tabellen är den maximala vid maximal termodynamisk belastning. Den omfattar kompressor, rotordrivning, reglersystem och elvärmare.

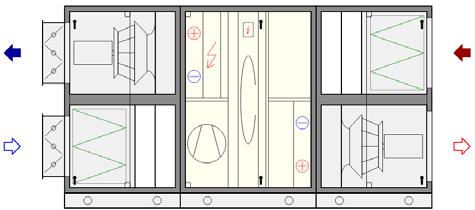

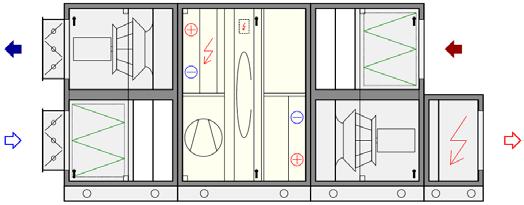

9 Teknisk katalog 9 AGGREGATANORDNING AVFROSTNINGSSYSTEM När tryckfallet når börvärdet för avfrostning reverseras kylkretsen under en kort period så att kondensorvärmen kan avfrosta avluftsbatteriet. Avfrostningen sker när utomhustemperaturen är +5-5 C beroende på driftför-hållanden. AVFROSTNINGSSYSTEM MED ELVÄRMARE Den integrerade elektriska avfrostningsvärmare är främst för att påskynda avfrostning. Emellertid kommer den också att aktiveras vid låg förångningstemperatur. Vid temperaturer under -15 C så är värmaren ett krav på grund av begränsningar i kompressorn. Den elektriska avfrostningsvärmare har två överhettnings skydd. RECOOLER HP-ENHET MED EXTRAVÄRMARE I TILLUFTEN En återvärmare kan användas i kalla klimat, för att värma upp tilluften när ReCooler HP är i avfrostningsläget. Vid kallt klimat med temperaturer under -20 C bör ytterligare en förvärmare i utomhusluften användas.

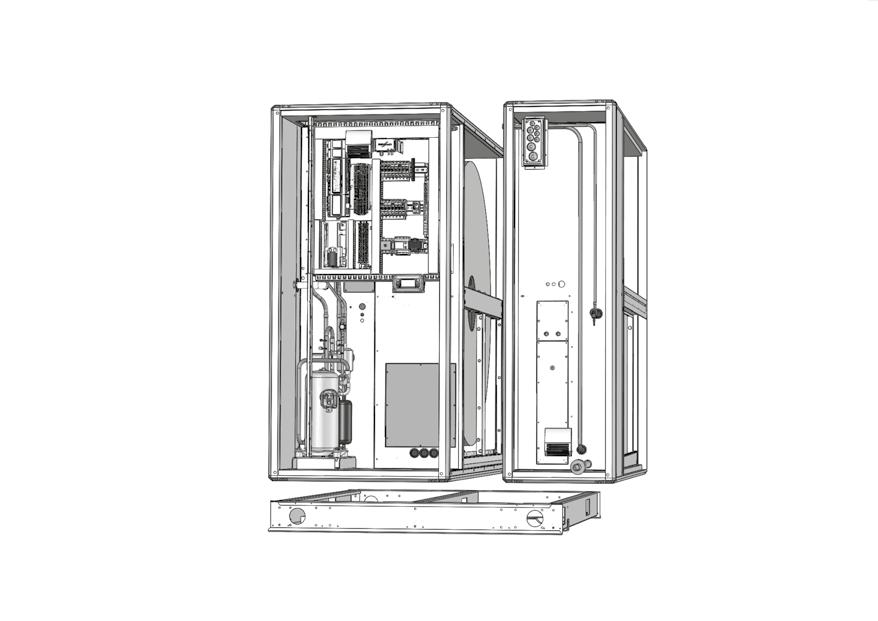

10 10 Teknisk katalog UTFÖRANDEN ReCooler HP monteras i ett eq kompakthölje där tilluft kan anlutas i neder- eller övervåningen. Rotorn finns antingen som RegAsorp sorptionsrotor eller i icke-hygroskopiskt utförande. ReCooler HP levereras med spänningsutförande 3x400V 50Hz. Vid 3x230V 50Hz krävs en transformator. TILLBEHÖR EQAZ-08 vattenlås Två vattenlås behövs; en för varje dräneringstråg. Vid utomhusinstallation måste hela avloppssystemet vara frostskyddat. 200 mm Ett delat utförande finns för storlekarna 008 till 032. Om delat utförande väljs är köldmediekretsen försedd med avstängningsventiler och anslutningar. Köldmediet pumpas ner till kompressorsidan. Installationen är därmed enkel, men en behörig kyltekniker måste anlitas. Köldmediedetektor Köldmediedetektor för upptäckt av köldmedie läckage finns som tillval. Detektorn kan anslutas till Carel styrsystemet. 900 mm 500 mm

11 Teknisk katalog 11 NOMINELLA PRESTANDA Kylprestanda Utomhustemp. 50 % luftfuktighet Frånluftstemp. 50 % luftfuktighet Enhetens storlek Luftflöde, m³/sek 8 0,8 11 1,1 18 1,8 23 2,3 32 3,2 41 4, ,2 Total kyleffekt kw 10,2 14,0 22,7 29,1 39,7 50,7 62,5 88,7 Kompressorkylning kw 4,4 6,2 10,3 13,1 18,6 23,8 28,9 42,1 Maximal kyleffekt kw 15,1 21,4 32,5 42,1 52,5 74,3 86,2 123 EER totalt kw/kw 12,2 12,2 12,3 11,5 11,6 11,8 11,7 10,8 Total kyleffekt kw 13,7 18,8 30,2 39,0 52,3 67,4 83,1 118,0 Kompressorkylning kw 5,6 7,8 12,8 16,5 22,8 29,8 36,0 52,6 Maximal kyleffekt kw 18,3 25,4 38,9 49,4 62,9 88, EER totalt kw/kw 11,2 10,0 11,3 10,4 10,8 10,1 10,4 10,0 Total kyleffekt kw 17,3 23,7 38,3 49,0 66,8 85, Kompressorkylning kw 6,7 9,2 15,5 19,5 28,0 35,9 43,5 63,5 Maximal kyleffekt kw 21,2 29,3 45,3 57,9 73, EER totalt kw/kw 10,4 9,5 10,7 9,7 9,4 9,0 9,4 9,0 Total kyleffekt kw 32,7 44,7 71,3 91, Kompressorkylning kw 8,6 11,8 19,6 24,8 36,4 46,6 56,1 82,4 Maximal kyleffekt kw 34,8 48,4 74,9 95, EER totalt kw/kw 11,3 10,5 11,9 10,2 9,8 9,6 10,0 9,0 Total kyleffekt kw 47,2 64, * Kompressorkylning kw 9,5 13,0 22,1 28,8 38,9 57,0 62,5 90,8 Maximal kyleffekt kw 49,1 67, EER totalt kw/kw 12,8 12,1 13,0 10,0 11,8 7,7 10,8 10,6 * Tilluftstemperaturen är 19,4 C Prestandadata och temperaturer utan fläktar Värmeprestanda Tilluftstemperatur Utomhustemp. 90 % luftfuktighet Frånluftstemp. 30 % luftfuktighet Tilluftstemperatur * Tilluftstemperaturen är 21,5 C ** Tilluftstemperaturen är 20,6 C *** Tilluftstemperaturen är C Prestandadata och temperaturer utan fläktar Enhetens storlek Luftflöde, m³/sek 8 0,8 Total värmeeffekt kw 21,1 25,9 46,9 60,3 82, Kompressoruppvärmning kw 2,6 3,7 6,8 8,6 13,9 18,1 20,5 33,0 Maximal värmeeffekt kw 30,7 43,6 65,1 82, COP totalt kw/kw 63,4 62,4 51,2 50,1 40,1 39,5 45,8 37,0 Total värmeeffekt kw 27,7 37,8 61,5 78, Kompressoruppvärmning kw 3,5 4,8 9,0 11,0 17,7 23,1 26,6 42,0 Maximal värmeeffekt kw 35,5 49,9 75,1 95, COP totalt kw/kw 42,9 46,0 36,9 36,3 30,4 29,3 32,6 28,0 Total värmeeffekt kw 33,7 46,2 75,1 96, Kompressoruppvärmning kw 4,2 5,9 10,9 13,5 22,4 28,8 32,7 51,5 Maximal värmeeffekt kw 39,7 55,5 84, COP totalt kw/kw 33,9 32,8 29,6 28,0 22,3 22,3 24,9 21,4 Total värmeeffekt kw 39,4 54,1 87, Kompressoruppvärmning kw 4,9 7,0 12,9 16,1 26,4 33,6 38,4 60,5 Maximal värmeeffekt kw 43,6 60,9 93, COP totalt kw/kw 26,5 25,8 23,9 21,7 17,7 18,0 19,2 17,0 Total värmeeffekt kw 44,9 61, ** * Kompressoruppvärmning kw 5,8 8,1 15,2 18,6 24,3 39,3 41,8 64,4 Maximal värmeeffekt kw 47,3 65, COP totalt kw/kw 20,8 19,9 19,0 17,3 19,6 14,2 17,0 15,4 Total värmeeffekt kw 47,5 65, *** *** Kompressoruppvärmning kw 5,4 7,8 14,4 17,4 22,3 37,9 39,6 58,4 Maximal värmeeffekt kw 50,0 69, COP totalt kw/kw 8,1 8,3 9,7 8,8 12,6 10,2 10,3 12,0 11 1,1 18 1,8 23 2,3 32 3,2 41 4, ,2
