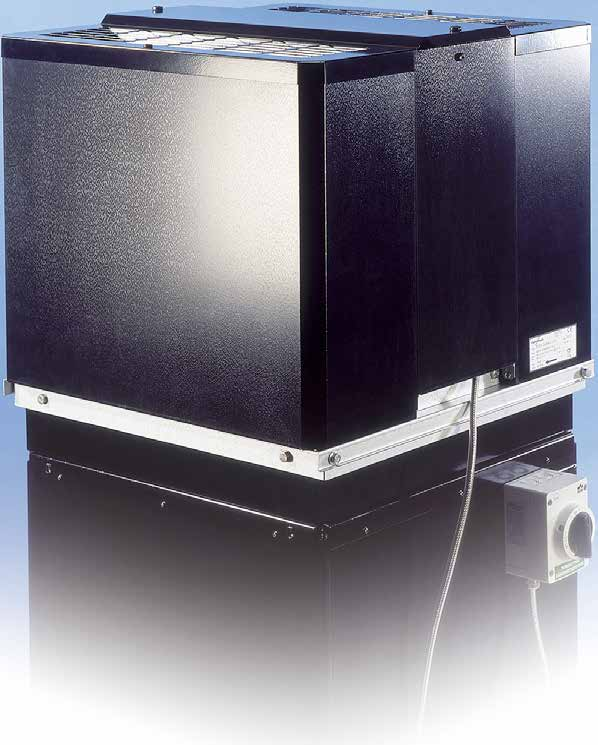

1 Air Comfort Air movement Roof fans ROOFMASTER STEF takfläktar» Teknisk katalog

2 Innehåll ROOFMASTER STEF...3 Kapacitetsdata - översiktsdiagram...4 Kapacitetsdata - luftflöde som funktion av statiskt tryck... 6 Allmän beskrivning...8 Fläktdiagram beskrivning och definitioner... 9 Enfas STEF STEF STEF STEF Trefas STEF STEF STEF STEF STEF STEF STEF Tillbehör Takgenomföring BOGA med isolering Säkerhetsbrytare SAFE Potentiometer STYZ Frekvensomriktare STYR-aa-b-S-d Tryckregulator STYZ Transformator (enfas) EA90000a Luftflödesmätning FLOW Luftflödesdisplay Centrimeter...25 Kopplingsschemor STOF-AA...26 STOF-AB...26 E Stjärnkoppling...26 E E E E Fläkt Woods 9550 SE Rätt till ändringar förbehålles

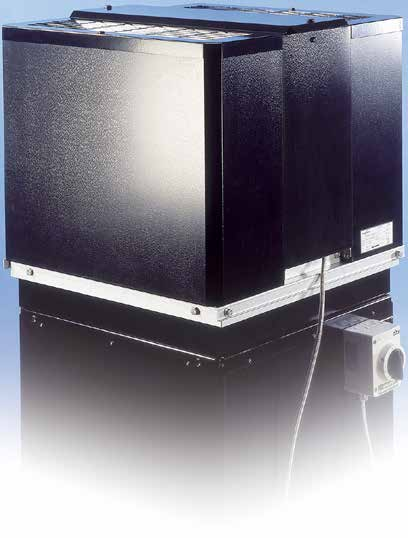

3 ROOFMASTER STEF Funktioner 7 storlekar Luftflöde upp till 5 m³/s ( m³/h) Max tryckökning upp till 700 Pa AC-motor med direkt elinkoppling eller med varvtalsregulator Isolerat hölje Låg ljudnivå Hög effektivitet Uppfyller ErP 2015, Strömförsörjning 1x 230 V 50/60 Hz (storlekar ) 3x400 V 50Hz (storlekar 1-7) Omgivningstemperatur -20 C +40 C Storlekar STEF-225, 310, 355, 400 STEF-1, -2, -3, -4, -5, -6, -7. Material och konstruktion Fläkthöljet är konstruerat av svart färdigmålad förzinkad stålplåt eller av stålplåt belagd med aluminium och zink. Ytbehandlingen uppfyller kraven enligt miljöklass C4 (SS-EN ISO ). Fläkten är invändigt ljudisolerad. Fläktens utblåsningsriktning är uppåt. Produktkod - STEF-aaa--ccc-0, enfas STEF-a--c-d-e, trefas Tillbehör Fläkthjul Fläkthjulet är tillverkat i plast och bakåtriktade skovlar (enfasversioner). Trefasversionerna har ett bakåtriktat fläkthjul tillverkat av förzinkad stålplåt (fläkthjulet i storlek 7 är tillverkat i pulvermålat svetsat stål). BOGA Takgenomföring SAFE Säkerhetsbrytare STYZ Potentiometer STYR Frekvensomriktare Motor Enfasfläktar har i luftströmmen placerade ytterrotormoterer med termokontakt. Trefasfläktar har IEC-standard 3-fas flänsmotorer som är placerade utanför luftströmmen Installation Takfläkten kan monteras direkt på en BOGA takgenomföring eller med en monteringsram FLOW på platsbyggd skorsten. STYZ Tryckregulator EA90000a Transformator FLOW Luftflödesmätning Centrimeter Luftflödesdisplay Varvtalsreglering Enfasmotorernas varvtal kan regleras med transformatorer. Trefasmotorns varvtal med inbyggd frekvensomriktare (eller fristående frekvensomriktare) kan regleras med en reglersignal på 0-10 V. En eller två fasta varvtal kan ställas in i frekvensomriktaren. Både drift- och larmindi kationer kan fås ur frekvensomriktaren. Frekvensomriktare finns både med enfas- och trefasmatning, se STYR i tillbehöravsnittet på sidan 24. Fläkt Woods 9550 SE Rätt till ändringar förbehålles

4 Kapacitetsdata Översiktsdiagram ROOFMASTER STEF 1-fas Statiskt tryck, Pa STEF-225 STEF-355 STEF-400 STEF m 3 /h ,2 0,4 0,6 0,8 1 1,2 Luftflöde m 3 /s Fläkt Woods 9550 SE Rätt till ändringar förbehålles

5 Kapacitetsdata Översiktsdiagram ROOFMASTER STEF 3-fas Statiskt tryck, Pa STEF STEF STEF STEF STEF STEF STEF m 3 /h ,2 0,4 0,6 0,8 1,0 1,2 Luftflöde m 3 /s STEF Statiskt tryck, Pa STEF STEF STEF STEF m 3 /h Luftflöde m 3 /s Fläkt Woods 9550 SE Rätt till ändringar förbehålles

6 Kapacitetsdata ROOFMASTER STEF 1-fas Luftflöde i m 3 /h som funktion av statiskt tryck Statiskt tryck (Pa) STEF-225-VAC-11c STEF-310-VAC-11c STEF-355-VAC-11c STEF-400-VAC-11c Luftflöde m 3 /h Luftflöde i m 3 /s som funktion av statiskt tryck Statiskt tryck (Pa) STEF-225-VAC-11c-0 0,29 0,276 0,26 0,244 0,226 0,205 0,181 0,151 0,102 STEF-310-VAC-11c-0 0,45 0,421 0,34 0,3 0,2 STEF-355-VAC-11c-0 0,728 0,68 0,626 0,562 0,485 0,384 0,211 STEF-400-VAC-11c-0 1,105 1,058 1,002 0,94 0,867 0,78 0,68 0,52 0,157 Luftflöde m 3 /s Fläkt Woods 9550 SE Rätt till ändringar förbehålles

7 Kapacitetsdata ROOFMASTER STEF 3-fas Luftflöde i m 3 /h som funktion av statiskt tryck Statiskt tryck (Pa) STEF STEF STEF STEF STEF STEF STEF STEF STEF STEF STEF STEF STEF Luftflöde m 3 /h Luftflöde i m 3 /s som funktion av statiskt tryck Statiskt tryck (Pa) STEF ,25 0,216 0,176 0,11 STEF ,465 0,431 0,387 0,331 0,247 0,064 STEF ,298 0,232 0,065 STEF ,968 0,928 0,882 0,828 0,765 0,689 0,596 0,475 0,257 STEF ,643 0,566 0,467 0,313 STEF ,26 1,209 1,155 1,098 1,034 0,964 0,882 0,784 0,658 0,474 STEF ,823 0,748 0,651 0,519 0,268 STEF ,072 2,019 1,962 1,9 1,832 1,758 1,678 1,589 1,49 1,38 1,255 1,109 0,928 0,652 STEF ,377 1,295 1,194 1,071 0,916 0,706 STEF ,671 2,58 2,474 2,35 2,201 2,023 1,811 1,559 1,231 STEF ,017 1,894 1,725 1,494 1,182 0,588 STEF ,173 5,063 4,944 4,813 4,669 4,511 4,341 4,155 3,955 3,74 3,508 3,255 2,971 2,632 2,154 STEF ,889 3,744 3,566 3,359 3,119 2,844 2,529 2,151 Luftflöde m 3 /s Fläkt Woods 9550 SE Rätt till ändringar förbehålles

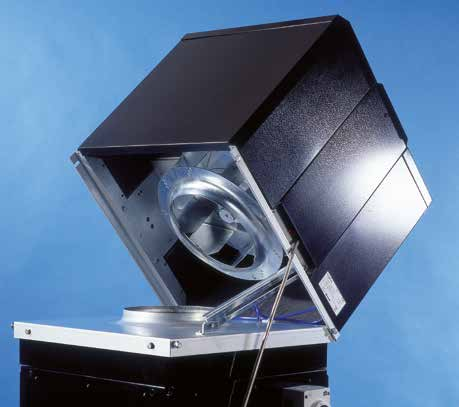

8 Allmän beskrivning Användningsområden STEF takfläktar används som frånluftsfläktar i komfortsystem som kräver låg energiförbrukning, låg bullernivå och behovsstyrd ventilation. De kan även användas inom industrin där luften är något oljig eller förorenad. STEF uppfyller de nya reglerna för takfläktar. Tyst gång Fläkthöljets insida och motorutrymmets sidoplåtar är ljudisolerade. Själva fläkten har mycket låga ljudvärden. Drifttillslaget kan justeras med hjälp av en varvtalsregulator till optimala ljudnivåer. Enkel installation och service Mäta luftflödet STEF kan utrustas med en luftflödesmätare för smidig och exakt mätning av luftflödet. (OBS! Denna ska alltid beställas tillsammans med fläkten och levereras inte separat.) På Centrimeterns display visas det verkliga luftflödet direkt från fläkten och signalen på 0 10 V kan skickas till valfri styrenhet. Centrimetern kan integreras inuti fläkten eller monteras separat. FLOW måste installeras på fläkten vid användning av Centrimeter. Material och konstruktion Fläkthöljet är tillverkat av svart färdigmålad förzinkad stålplåt eller av stålplåt belagd med aluminium och zink. STEF kan användas i industriområden eller nära havet eftersom ytbehandlingen uppfyller kraven enligt miljöklass C4 (SS-EN ISO ). Fläktens insida är ljudisolerad. Fläktens utblåsriktning är uppåt. Motor och fläkthjul Storlekarna har enfas ytterrotormotorer med termokontakt. Fläkthjulet är tillverkat i plast och har bakåtriktade skovlar. Storlekarna 1-7 har IEC-standard- trefasmotorer, som kan styras med frekvensomriktare. Fläkthjulet är tillverkad av förzinkad stålplåt (i storlek 7 av pulvermålad, svetsad stål) STEF kan installeras med hjälp av olika takgenomföringar eller med monteringsram FLOW direkt på platsbyggd skorsten. Den är utrustad med öppnande gångjärn som standard. Fläkthjulet och kanalen kan rengöras mycket enkelt vid behov. Taket kan demonteras vid underhållsarbete på motorn. Behovsstyrd ventilation Behovet av ventilation varierar i regel kraftigt över dygnet och årstiden. Enligt nya lagregleringsutkast för takfläktar krävs en varvtalsregulator för alla takfläktar. STEF takfläktar kan utrustas med en varvtalsregulator. Enfasmotorerna kan regleras med hjälp av transformatorer och trefasmotorerna kan regleras med en frekvensomriktare. En separat tryckregulator och olika givare kan användas tillsammans med frekvensomriktaren. Det finns ett separat dokument som beskriver olika styralternativ. Fläkt Woods 9550 SE Rätt till ändringar förbehålles

9 Fläktdiagram - beskrivning och definitioner Symboler Specifikationstext Högeffektiv takfläkt med specialformade fläktskovlar. Enfasmotorerna är ytterrotormotorer. Fläkthjulet är tillverkat i plast med bakåtriktade skovlar. ❷ ❶ ❹ Q v Luftflöde m 3 /s Δp s Statisk tryckökning Pa η ❸ Total verkningsgrad (fläkthjul, motor och varvtalsregulator) vid max. varvtal L wa Total A-vägd ljudeffektnivå till omgivning db(a) Trefasmotorerna är helkapslade IEC-standard flänsmotorer och är monterade utanför luftströmmen. Fläkthöljet och motorrummet är ljudisolerade. Fläktens ytterhölje är tillverkat i antingen svart färdigmålad förzinkad stålplåt eller Al/Zn-belagd stålplåt. Miljöklassen är C4. Fläktens utblåsnings riktning är uppåt. Kapacitetsmätningen har utförts i enlighet med ISO 5801:2007 och ljudeffektnivån mot omgivningen har uppmätts enligt ISO 3741:1999. Enfasmotorer kan varvtalsregleras med hjälp av transformatorer och Trefasmotorer kan regleras med frekvensomriktare. Tillbehör: Takgenomföring BOGA Säkerhetsbrytare SAFE Potentiometer STYZ Frekvensomriktare STYR-aa-b-S-d-1 Tryckregulator STYZ Enfastransformator EA90000a Luftflödesmätning FLOW Luftflödessändare CENTRIMETER L woct Ljudeffektnivå per oktavband db (utan A-vägning) K oct Korrektionsfaktor vid uppdelning till db olika oktavband ΔL Distansdämpning (givna värden) db gäller vid idealfall i en halvklotsformad ljudutbredning) Ljuddata Den totala A-vägda ljudeffektnivån till omgivning, L wa, kan avläsas ur fläktdiagrammet. Korrektionsfaktorerna per oktavband kan avläsas i nedanstående tabell. Ljudeffektnivån per oktavband till kanalen eller omgivningen (utan A-vägning) kan fås genom nedanstående formel. Lwoct = L wa + Koct Ljudtrycksnivå och distansdämpning Avstånd L (m) Dämpning L (db) Den totala ljudtrycksnivån i förhållande till omgivningen på olika avstånd kan uppskattas med hjälp av följande formel: LpA = L wa L Fläkt Woods 9550 SE Rätt till ändringar förbehålles

10 STEF-225 Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-225-VAC-11c-0 Omgivning STEF-225-VAC-11c-0 Omgivning STEF-225-VAC-11c-0 Till inloppskanalen STEF-225-VAC-11c-0 Till inloppskanalen Motordata Matningsspänning Effekt kw Motorns märkdata vid 50 Hz Max ström A Varvtal r/min Fläktvarvtal r/min Koppling nr. Temperaturområde C STEF-225-VAC-11c-0 1x230V 50/60 Hz 0,155 0, STOF AA SAFE- Kondensator µf Transformator Ström A IP class Spänning Vikt AxBxC STEF-225-VAC-11c-0 SAFE-1-b-0 3,5 EA VAC 50/60 Hz 1,3 84x160x88 Takfläkt STEF ccc- 0 Mått Storlek V=vertikal AC= växelströmsmotor (AC) ccc 1= enfasmotor ccc 1= isolerad Vikt 24 kg ccc 1 = färdigmålad, förzinkad stålplåt, svart 2 = aluzink Generation Takgenomföring Luftflödesmätning Säkerhetsbrytare Centrimeter Transformator BOGA-01-b-1-1 FLOW-1-b-0 SAFE-1-b-0 GTLZ-86-bb-0-0 EA Fläkt Woods 9550 SE Rätt till ändringar förbehålles

11 STEF-310 Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-310-VAC-11c-0 Omgivning STEF-310-VAC-11c-0 Omgivning STEF-310-VAC-11c-0 Till inloppskanalen STEF-310-VAC-11c-0 Till inloppskanalen Motordata Matningsspänning Effekt kw Motorns märkdata vid 50 Hz Max ström A Varvtal r/min Fläktvarvtal r/min Koppling nr. Temperaturområde C STEF-310-VAC-11c-0 1x230V 50/60 Hz 0,137 0, STOF AA SAFE- Kondensator µf Transformator Ström A IP class Spänning Vikt AxBxC STEF-310-VAC-11c-0 SAFE-1-b-0 4 EA VAC 50/60 Hz 1,3 84x160x88 Takfläkt STEF ccc- 0 Mått Storlek V=vertikal AC= växelströmsmotor (AC) ccc 1= enfasmotor ccc 1= isolerad Vikt 24 kg ccc 1 = färdigmålad, förzinkad stålplåt, svart 2 = aluzink Generation Takgenomföring Luftflödesmätning Säkerhetsbrytare Centrimeter Transformator BOGA-02-b-1-1 FLOW-2-b-0 SAFE-1-b-0 GTLZ-86-bb-0-0 EA Fläkt Woods 9550 SE Rätt till ändringar förbehålles

12 STEF-355 Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-355-VAC-11c-0 Omgivning STEF-355-VAC-11c-0 Omgivning STEF-355-VAC-11c-0 Till inloppskanalen STEF-355-VAC-11c-0 Till inloppskanalen Motordata Matningsspänning Effekt kw Motorns märkdata vid 50 Hz Max ström A Varvtal r/min Fläktvarvtal r/min Koppling nr. Temperaturområde C STEF-355-VAC-11c-0 1x 230 V 50 Hz 0,27 1, STOF AA SAFE- Kondensator µf Transformator Ström A IP class Spänning Vikt AxBxC STEF-355-VAC-11c-0 SAFE-1-b-0 6 EA , VAC 50/60 Hz 2,1 115x205x100 Takfläkt STEF ccc- 0 Mått Storlek V=vertikal AC= växelströmsmotor (AC) ccc 1= enfasmotor ccc 1= isolerad ccc 1 = färdigmålad, förzinkad stålplåt, svart 2 = aluzink Generation Takgenomföring Takgenomföring 1) Luftflödesmätning Säkerhetsbrytare Centrimeter Transformator BOGA-03-b-1-1 BOGA-03-b-3-1 FLOW-3-b-0 SAFE-1-b-0 GTLZ-86-bb-0-0 EA ) BOGA version c = 3 kan endast användas om takfläkten är försedd med FLOW. Vikt 36 kg Fläkt Woods 9550 SE Rätt till ändringar förbehålles

13 STEF-400 Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-400-VAC-11c-0 Omgivning STEF-400-VAC-11c-0 Omgivning STEF-400-VAC-11c-0 Till inloppskanalen STEF-400-VAC-11c-0 Till inloppskanalen Motordata Matningsspänning Effekt kw Motorns märkdata vid 50 Hz Max ström A Varvtal r/min Fläktvarvtal r/min Koppling nr. Temperaturområde C STEF-400-VAC-11c-0 1x230V 50/60 Hz 0,47 2, STOF AB SAFE- Kondensator µf Transformator Ström A IP class Spänning Vikt AxBxC STEF-400-VAC-11c-0 SAFE-2-b-0 9 EA , VAC 50/60 Hz 3,9 170x255x140 Takfläkt STEF ccc- 0 Mått Storlek V=vertikal AC= växelströmsmotor (AC) ccc 1= enfasmotor ccc 1= isolerad Vikt 40 kg ccc 1 = färdigmålad, förzinkad stålplåt, svart 2 = aluzink Generation Takgenomföring Luftflödesmätning Säkerhetsbrytare Centrimeter Transformator BOGA-04-b-1-1 FLOW-4-b-0 SAFE-2-b-0 GTLZ-86-bb-0-0 EA Fläkt Woods 9550 SE Rätt till ändringar förbehålles

14 STEF-1 STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-1 Omgivning STEF-1 Till inloppskanalen Motordata Varvtal r/min Effekt kw Motorns märkdata vid 50 Hz Spänning V Ström (A) STEF- STYR- 1~ 230 V STYR- 3~ 400V c x400/3x230 0,45/0,8 STYR-13-1-S-d-1 STYR-14-3-S-d-1 Takfläkt STEF c- d- 6 Mått Storlek 0= trefasmotor Antal poler c 1 = färdigmålad förzinkad stålplåt, svart 2 = stålplåt belagd med aluminium och zink d=1 1=standard Generation Takgenomföring BOGA-01-b-1-1 Luftflödesmätning FLOW-1-b-0 Säkerhetsbrytare SAFE-1-b-0 Säkerhetsbrytare i EMC-version SAFE-3-b-0 Tryckregulator STYZ c-1 Utetemperaturgivare STYZ Styrur STYZ Potentiometer STYZ Luftflödesdisplay Centrimeter GTLZ-86-bb-c-0 Frekvensomriktare STYR (se motortabell) Vikt 31 kg Fläkt Woods 9550 SE Rätt till ändringar förbehålles

15 STEF-2 STEF STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-2 Omgivning STEF-2 Till inloppskanalen Motordata Varvtal r/min Effekt kw Motorns märkdata vid 50 Hz Spänning V Ström (A) STEF- STYR- 1~ 230 V STYR- 3~ 400V c x400/3x230 0,45/0,8 STYR-13-1-S-d-1 STYR-14-3-S-d c x400/3x230 0,8/1,3 STYR-14-1-S-d-1 STYR-14-3-S-d-1 Takfläkt STEF c- d- 6 Mått Storlek 0= trefasmotor Antal poler c 1 = färdigmålad förzinkad stålplåt, svart 2 = stålplåt belagd med aluminium och zink d=1 1=standard Generation Takgenomföring BOGA-02-b-1-1 Luftflödesmätning FLOW-2-b-0 Säkerhetsbrytare SAFE-1-b-0 Säkerhetsbrytare i EMC-version SAFE-3-b-0 Tryckregulator STYZ c-1 Utetemperaturgivare STYZ Styrur STYZ Potentiometer STYZ Luftflödesdisplay Centrimeter GTLZ-86-bb-c-0 Frekvensomriktare STYR (se motortabell) Vikt 31 kg Fläkt Woods 9550 SE Rätt till ändringar förbehålles

16 STEF-3 STEF STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-3 Omgivning STEF-3 Till inloppskanalen Motordata Varvtal r/min Effekt kw Motorns märkdata vid 50 Hz Spänning V Ström (A) STEF- STYR- 1~ 230 V STYR- 3~ 400V c ,55 3x400/3x230 1,7/2,9 STYR-16-1-S-d-1 STYR-16-3-S-d c x400/3x230 0,8/1,3 STYR-14-1-S-d-1 STYR-14-3-S-d-1 Takfläkt STEF c- d- 5 Mått Storlek 0= trefasmotor Antal poler c 1 = färdigmålad förzinkad stålplåt, svart 2 = stålplåt belagd med aluminium och zink d=1 1=standard Generation Takgenomföring BOGA-03-b-1-1 Takgenomföring 1) BOGA-03-b-3-1 Luftflödesmätning FLOW-3-b-0 Säkerhetsbrytare SAFE-1-b-0 Säkerhetsbrytare i EMC-version SAFE-3-b-0 Tryckregulator STYZ c-1 Utetemperaturgivare STYZ Styrur STYZ Potentiometer STYZ Luftflödesdisplay Centrimeter GTLZ-86-bb-c-0 Frekvensomriktare STYR (se motortabell) 1) BOGA version c = 3 kan endast användas om takfläkten är försedd med FLOW. Vikt 45 kg Fläkt Woods 9550 SE Rätt till ändringar förbehålles

17 STEF-4 STEF STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-4 Omgivning STEF-4 Till inloppskanalen Motordata Varvtal r/min Effekt kw Motorns märkdata vid 50 Hz Spänning V Ström (A) STEF- STYR- 1~ 230 V STYR- 3~ 400V c x400/3x230 2,3/4,0 STYR-16-1-S-d-1 STYR-16-3-S-d c x400/3x230 1,0/1,8 STYR-14-1-S-d-1 STYR-14-3-S-d-1 Takfläkt STEF c- d- 5 Mått Storlek 0= trefasmotor Antal poler c 1 = färdigmålad förzinkad stålplåt, svart 2 = stålplåt belagd med aluminium och zink d=1 1=standard Generation Takgenomföring BOGA-04-b-1-1 Luftflödesmätning FLOW-4-b-0 Säkerhetsbrytare SAFE-1-b-0 Säkerhetsbrytare i EMC-version SAFE-3-b-0 Tryckregulator STYZ c-1 Utetemperaturgivare STYZ Styrur STYZ Potentiometer STYZ Luftflödesdisplay Centrimeter GTLZ-86-bb-c-0 Frekvensomriktare STYR (se motortabell) Vikt 50 kg Fläkt Woods 9550 SE Rätt till ändringar förbehålles

18 STEF-5 STEF STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-5 Omgivning STEF-5 Till inloppskanalen Motordata Varvtal r/min Effekt kw Motorns märkdata vid 50 Hz Spänning V Ström (A) STEF- STYR- 1~ 230 V STYR- 3~ 400V c x400/3x230 3,6/6,3 STYR-18-1-S-d-1 STYR-18-3-S-d c x400/3x230 1,9/3,3 STYR-16-1-S-d-1 STYR-16-3-S-d-1 Takfläkt STEF c- d- 5 Mått Storlek 0= trefasmotor Antal poler c 1 = färdigmålad förzinkad stålplåt, svart 2 = stålplåt belagd med aluminium och zink d=1 1=standard Generation Takgenomföring BOGA-05-b-1-1 Luftflödesmätning FLOW-5-b-0 Säkerhetsbrytare SAFE-1-b-0 Säkerhetsbrytare i EMC-version SAFE-3-b-0 Tryckregulator STYZ c-1 Utetemperaturgivare STYZ Styrur STYZ Potentiometer STYZ Luftflödesdisplay Centrimeter GTLZ-86-bb-c-0 Frekvensomriktare STYR (se motortabell) Vikt 66 kg Fläkt Woods 9550 SE Rätt till ändringar förbehålles

19 STEF-6 STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-6 Omgivning STEF-6 Till inloppskanalen Motordata Varvtal r/min Effekt kw Motorns märkdata vid 50 Hz Spänning V Ström (A) STEF- STYR- 1~ 230 V STYR- 3~ 400V c x400/3x230 3,3/5,7 STYR-18-1-S-d-1 STYR-18-3-S-d-1 Takfläkt STEF c- d- 5 Mått Storlek 0= trefasmotor Antal poler c 1 = färdigmålad förzinkad stålplåt, svart 2 = stålplåt belagd med aluminium och zink d=1 1=standard Generation Takgenomföring BOGA-06-b-1-1 Takgenomföring 1) BOGA-06-b-3-1 Luftflödesmätning FLOW-6-b-0 Säkerhetsbrytare SAFE-1-b-0 Säkerhetsbrytare i EMC-version SAFE-3-b-0 Tryckregulator STYZ c-1 Utetemperaturgivare STYZ Styrur STYZ Potentiometer STYZ Luftflödesdisplay Centrimeter GTLZ-86-bb-c-0 Frekvensomriktare STYR (se motortabell) 1) BOGA version c = 3 kan endast användas om takfläkten är försedd med FLOW. Vikt 116 kg Fläkt Woods 9550 SE Rätt till ändringar förbehålles

20 STEF-7 STEF STEF Ljuddata Korrektion Koct (db) Oktavband centerfrekvens (Hz) Fläktkod Ljudväg Min r/min Max r/min STEF-7 Omgivning STEF-7 Till inloppskanalen Motordata Varvtal r/min Effekt kw Motorns märkdata vid 50 Hz Spänning V Ström (A) STEF- STYR- 1~ 230 V STYR- 3~ 400V c x400/3x230 9,4/15,6 - STYR-21-3-S-d c x400/3x230 5,9/10,2 - STYR-19-3-S-d-1 Takfläkt STEF c- d- 5 Mått Storlek 0= trefasmotor Antal poler c 1 = färdigmålad förzinkad stålplåt, svart 2 = stålplåt belagd med aluminium och zink d=1 1=standard Generation Takgenomföring BOGA-07-b-1-1 Luftflödesmätning FLOW-7-b-0 Säkerhetsbrytare SAFE-1-b-0 Säkerhetsbrytare i EMC-version SAFE-3-b-0 Tryckregulator STYZ c-1 Utetemperaturgivare STYZ Styrur STYZ Potentiometer STYZ Luftflödesdisplay Centrimeter GTLZ-86-bb-c-0 Frekvensomriktare STYR (se motortabell) Vikt 199 kg Fläkt Woods 9550 SE Rätt till ändringar förbehålles

21 Tillbehör BOGA isolerad takgenomföring BOGA som finns i 6 olika modeller består av en kanal i stålplåt som är isolerad på insidan med mineralullsmatta. Isoleringen är förstärkt med perforerad metallplåt. Takgenomföringen har två kabeltätningar och ett inbyggt kabelrör med kapacitet för två kablar för elanslutning till takfläkten. Vridbara fästlinjaler kan ställas in för att passa tak lutningen, och dessa är monterade på genomföringens utsida. Takfläkten monteras med hjälp av fyra skruvar genom hålen i bottenplattans sidor. BOGA tillverkas i aluminium och förzinkad stålplåt. Backspjället är tillverkat i aluminium. BOGA-versionerna c=3 och c=8 används endast om takfläkten är utrustad med FLOW. Se även nästa sida för storlek BOGA-005. Takgenomföring BOGA - (a)aa - b - c - 1 Storlek (005, 01, 02, 03, 04, 05, 06, 07) Backspjäll 1 = med spjäll 2 = utan spjäll Modell 1= 980 mm, EI30, 50 mm isolering 3 = 980 mm, EI30, 50 mm isolering (med FLOW eller STEZ-03) 2 = 1250 mm, EI30, 50 mm isolering 8 = 1250 mm, EI30, 50 mm isolering (med FLOW eller STEZ-03) 4 = 1250 mm, EI60, 100 mm isolering 6 = 1250 mm, EI120, 150 mm isolering Generation Mått och vikt EI30, 50 mm isolering Modell A1 A2 B C D E F G W1 (kg) W2 (kg) BOGA-01-b-c BOGA-02-b-c BOGA-03-b-c BOGA-04-b-c BOGA-05-b-c BOGA-06-b-c BOGA-07-b-c W1 = Vikt i kg för A1 W2 = Vikt i kg för A2 EI60, 100 mm isolering Modell A B C D E F G W (kg) BOGA-01-b BOGA-02-b BOGA-03-b BOGA-04-b BOGA-05-b BOGA-06-b BOGA-07-b EI120, 150 mm isolering Modell A B C D E F G W (kg) BOGA-01-b BOGA-02-b BOGA-03-b-6c BOGA-04-b BOGA-05-b BOGA-06-b BOGA-07-b Fläkt Woods 9550 SE Rätt till ändringar förbehålles

22 Tillbehör BOGA isolerad takgenomföring, forts Ljuddämpning vid användning av BOGA L=980 Oktavband centerfrekvens (Hz) Modell BOGA-01-b-c BOGA-02-b-c BOGA-03-b-c BOGA-04-b-c BOGA-05-b-c BOGA-06-b-c BOGA-07-b-c Ljuddämpning vid användning av BOGA L=1250 Oktavband centerfrekvens (Hz) Modell BOGA-01-b-c BOGA-02-b-c BOGA-03-b-c BOGA-04-b-c BOGA-05-b-c BOGA-06-b-c BOGA-07-b-c Fläkt Woods 9550 SE Rätt till ändringar förbehålles

23 Tillbehör Säkerhetsbrytare SAFE Säkerhetsbrytaren testad enligt IEC Den finns i standardversion och kan levereras löst. Säkerhetsbrytare SAFE-a-b-0 1 = 3-polig med hjälpkontakt 2 = 6-polig med hjälpkontakt 3 = Används med löst levererad frekvensomriktare 0 = levereras löst 1 = fabriksmonterad Version 0 Potentiometer STYZ Potentiometern används för att reglera frekvensomriktare STYR. Potentiometern behöver en matningsspänning på 10 V DC och ger en 3-stegs utsignal på 0 10 V DC. Potentiometer STYZ = 3-stegs Tekniska egenskaper: Spänningsmatning: 10 V DC Utsignal: 0 10 V DC IP-klass: IP 44 Steg: 1 = min (justerbar) 2 = medel (justerbar) 3 = max (10V) Frekvensomriktare STYR Frekvensomriktare STYR-aa-b-S-d-1 Storlek (Se STYR-kod i vidstående tabell eller i motortabellen) 1 = enfasmatning 230 V 3 = trefasmatning 400V Max. längd kabel 15 m (kabel ingåer ej i leverans) 0 = levereras löst 2 = levereras monterad på fläkten e = 1 Frekvensomriktare Frekvensomriktare Max- 3-fasmatining 1-fasmatning frekvens Roof fan STYR-code STYR-code Hz STEF c-1-5 STYR-14-3-S-d-1 STYR-13-1-S-d-1 60 STEF c-1-5 STYR-14-3-S-d-1 STYR-13-1-S-d-1 52 STEF c-1-5 STYR-14-3-S-d-1 STYR-14-1-S-d-1 60 STEF c-1-5 STYR-16-3-S-d-1 STYR-16-1-S-d-1 55 STEF c-1-5 STYR-14-3-S-d-1 STYR-14-1-S-d-1 56 STEF c-1-5 STYR-16-3-S-d-1 STYR-16-1-S-d-1 54 STEF c-1-5 STYR-14-3-S-d-1 STYR-14-1-S-d-1 56 STEF c-1-5 STYR-18-3-S-d-1 STYR-18-1-S-d-1 54 STEF c-1-5 STYR-16-3-S-d-1 STYR-16-1-S-d-1 58 STEF c-1-5 STYR-18-3-S-d-1 STYR-18-1-S-d-1 50 STEF c-1-5 STYR-21-3-S-d-1-50 STEF c-1-5 STYR-19-3-S-d-1-55 Fläkt Woods 9550 SE Rätt till ändringar förbehålles

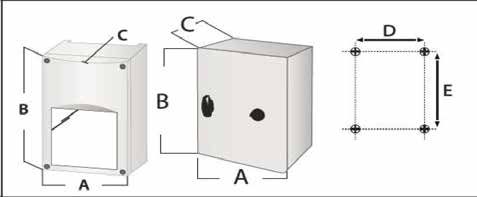

24 Tillbehör Tryckregulator STYZ Tryckregulatorn STYZ (PC) används för att hålla konstant tryck i kanalsystemet. Den mäter kanaltrycket och fläktvarvtalet i syfte att uppnå tryckets börvärde. Detta ställs in under drifttagningen. Det går även att ställa in två tryckbörvärden natt- och dagdrift. Växlingen mellan dessa inställda börvärden kan göras med det externa styruret STYZ (KS). Det finns även ett larmrelä. Ett larm aktiveras vid stora skillnader mellan ett börvärde och ett verkligt värde. Konstanttryckreglering med kompensering för utomhustemperatur: Kanaltrycket kan kompenseras med utomhustemperaturen genom anslutning av utetemperaturgivaren STYZ (TE) till tryckregulatorn. Skorstenseffekt kan undvikas vid kallt väder med den här funktionen. Tryckregulator STYZ c-1 0 = levereras löst 1 = fabriksmonterad Tekniska egenskaper: Spänningsmatning: 230 V ±10 %, 50/60 Hz Utsignal: 0 10 V DC Larmreläutgång Digital ingång för ändring av börvärde Analog ingång för utomhustemperaturgivare 3-siffrig display DIP-omkopplare för regulatorinställning Tryckknappar för justering av tryck- och temperaturgränsvärden Mått: 92x115x56 mm Effektförbrukning: 10 VA Kapslingsklass: IP54 Drifttemperatur: 0 C till +40 C Börvärde för dag och natt: Pa Temperaturkompensering: Övre gräns: 0 C till +30 C Temperaturkompensering: Nedre gräns: -20 C till 0 C Max tryckfall under temp. kompensering: Pa Utsignal min: 0 8 V Utsignal max: 2 10 V Transformator (enfas) EA transformatorns varvtalsregulatorer bygger på principen med spänningsreglering genom autotransformatorer. Dessa kan användas vid reglering av fläktvarvtalen i fem steg. En säkerhetsbrytare ska monteras på spänningssidan hos alla motordrivningar. EA transformatorn är utrustad med TK-kontakter för motorns överhettningsskydd (med fläktdimensionerna 400 och 1-fasmotor) Tekniska data: Kapslingsklass: IP54 Matningsspänning: 230 V AC, 50/60 Hz Utgångsspänning: V Omgivningstemperatur: max 50 C Model EA EA90001 EA Lmax (A) 1 1,5 2,5 Model EA EA90001 EA A B C D E Mass (kg) Fläkt Woods 9550 SE Rätt till ändringar förbehålles

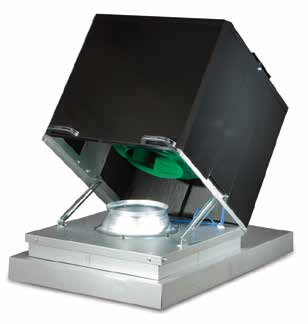

25 Tillbehör Luftflödesmätning FLOW Takfläktarna kan utrustas med luftflödesmätning FLOW. I leveransen ingår alltid monteringsram. (OBS! Denna ska alltid beställas tillsammans med fläkten och levereras inte separat.) Luftflödet mäts genom en differenstryckmätning som utförs med en manometer. Mätnipplarna sitter bakom fläktens öppningslucka och de är märkta med +/. En manometer eller en separat mätenhet kan anslutas till nipplarna. Noggrannheten vid normala tillstånd är ± 10 %. Luftflödet beräknas som en funktion av uppmätt tryckdifferens vid lufttätheten 1,2 kg/m 3 enligt följande: p Q v = m k där; Q v = luftflöde p m = uppmätt tryckdifferens (Pa) k = faktor för en given fläktstorlek k-faktorerna motsvarande respektive fläktstorlek ges i vidstående tabell. Luftflödesmätning FLOW - a - b - 0 a = storlek 1, 2, 3, 4, 5, 6, 7 b = Design 1 = Standard 2 = målad, svart Version OBS! Luftflödesmätning FLOW ersätter MORA. k-faktorer STEC- FLOW k , , , , ,06 k-faktorer STEF- FLOW k , , ,1 STEF- FLOW k , , , , , , ,89 Luftflödesdisplay Centrimeter Luftflödesdisplay Centrimeter visar fläktens luftflöde. Enheten är placerad bakom fläktens lucka, bredvid mätnipplarna eller levereras separat. Den mäter fläktens differenstryck noggrant och ger en spänningssignal på 0 10 V proportionellt mot luftflödet och trycket, och visar det aktuella luftflödet eller tryck differensen på displayen. Tryckdifferensgivaren kalibrerar automatiskt en referensnollpunkt och justerar sig själv vid ändringar i omgivningstemperaturen. Med diplayen kan användaren välja enheter för det uppmätta luft flödet, antingen i m 3 /s eller m 3 /h, alternativt differenstryck i Pa. Typen och storleken på fläkten som är monterad vid Centrimetern kan väljas med knapparna bakom displayen. Luftflödet varierar beroende på fläktens k-faktorer, som har programmerats i enheten. k-faktorerna kan också justeras. Centrimetern skickar också två linjära spännings signaler som är direkt proportionella mot det uppmätta differenstrycket och det visade luftflödet. OBS! Enheten kräver 24 V spänningsmatning. För takfläktar som använder frekvensomriktare STYR kan 24 V-matningen tas från denna. Takfläktar som använder EC-motor eller transformator, alternativt tak - fläktar som ansluts direkt till elnätet, behöver en separat 24 V spänningsmatning för Centrimeter. Centrimeter GTLZ bb - c = STEF 0 = separat 1 = fabriksmonterad 0 = version Fläkt Woods 9550 SE Rätt till ändringar förbehålles

26 Kopplingsschemor STOF-AA Enfasmotor, överhettningsskydd (TOP) invändigt ansluten STOF-AB Enfasmotor, överhettningsskydd (TOP) framdraget Transformatorns regulator Transformatorns regulator Brytare Brytare E E E BLÅ GRÖN/GUL SVART BLÅ BRUN BRUN BLÅ GRÖN/GUL SVART BLÅ BRUN BRUN GRÅ GRÅ Stjärnkoppling Trefasmotor, ett varvtal Fläkt Woods 9550 SE Rätt till ändringar förbehålles

27 Kopplingsschemor Frekvensomriktare med enfasmatning och tryckregulator STYZ c-1 STYR-aa-1-S-2-1 LARMRELÄ MATNING LARMRELÄ ANVÄNDS EJ NTC UTOM- HUS- TEMP. MOTOR OMKOPPLARE NATTLÄGE Ingen 230 V- matning när 24 V-matning finns från frekvensomriktaren! UTETEMPERATUR- GIVARE STYRUR MATNING MOTOR anslutning E E Frekvensomrilktare med trefasmatning och tryckregulator STYZ c-1 STYR-aa-3-S-2-1 LARMRELÄ MATNING LARMRELÄ ANVÄNDS EJ NTC UTOM- HUS- TEMP. MOTOR OMKOPPLARE NATTLÄGE Ingen 230 V- matning när 24 V-matning finns från frekvensomriktaren! UTETEMPERATUR- GIVARE STYRUR MATNING MOTOR anslutning E Fläkt Woods 9550 SE Rätt till ändringar förbehålles

28 Kopplingsschemor Frekvensomriktare med enfasmatning Reglering med två hastigheter och STYZ-komponenter STYR-aa-1-S-2-1, 1x230-matning Utetemperaturgivare Termostat (Lågfart) (Högfart) Styrur (Lågfart) LARM *) Bryt kopplingen mellan vid användning av två hastigheter Tvåhastighetsdrift Steglös reglering (Lågfart) (Högfart) MATNING MOTOR Potentiometerreglering anslutning E Frekvensomriktare med trefasmatning Drift med två hastigheter och STYZ-komponenterts STYR-aa-3-S-2-1, 3x400 V-matning Utetemperaturgivare Termostat (Lågfart) (Högfart) Styrur (Lågfart) LARM *) Bryt kopplingen mellan vid användning av två hastigheter Tvåhastighetsdrift Steglös reglering (Lågfart) (Högfart) MATNING MOTOR Potentiometerreglering anslutning E Fläkt Woods 9550 SE Rätt till ändringar förbehålles

29
