Takfläkt DVG EC. Energieffektiv brandgasevakuering och ventilation i en och samma fläkt!
|
|
|
- Marie Åström
- för 8 år sedan
- Visningar:
Transkript
1 Fläktar Luftbehandlingsaggregat Brandsäkerhet Luftdistribution Luftkonditionering Värmeprodukter Takfläkt DVG EC Energieffektiv brandgasevakuering och ventilation i en och samma fläkt! 400/120min 120

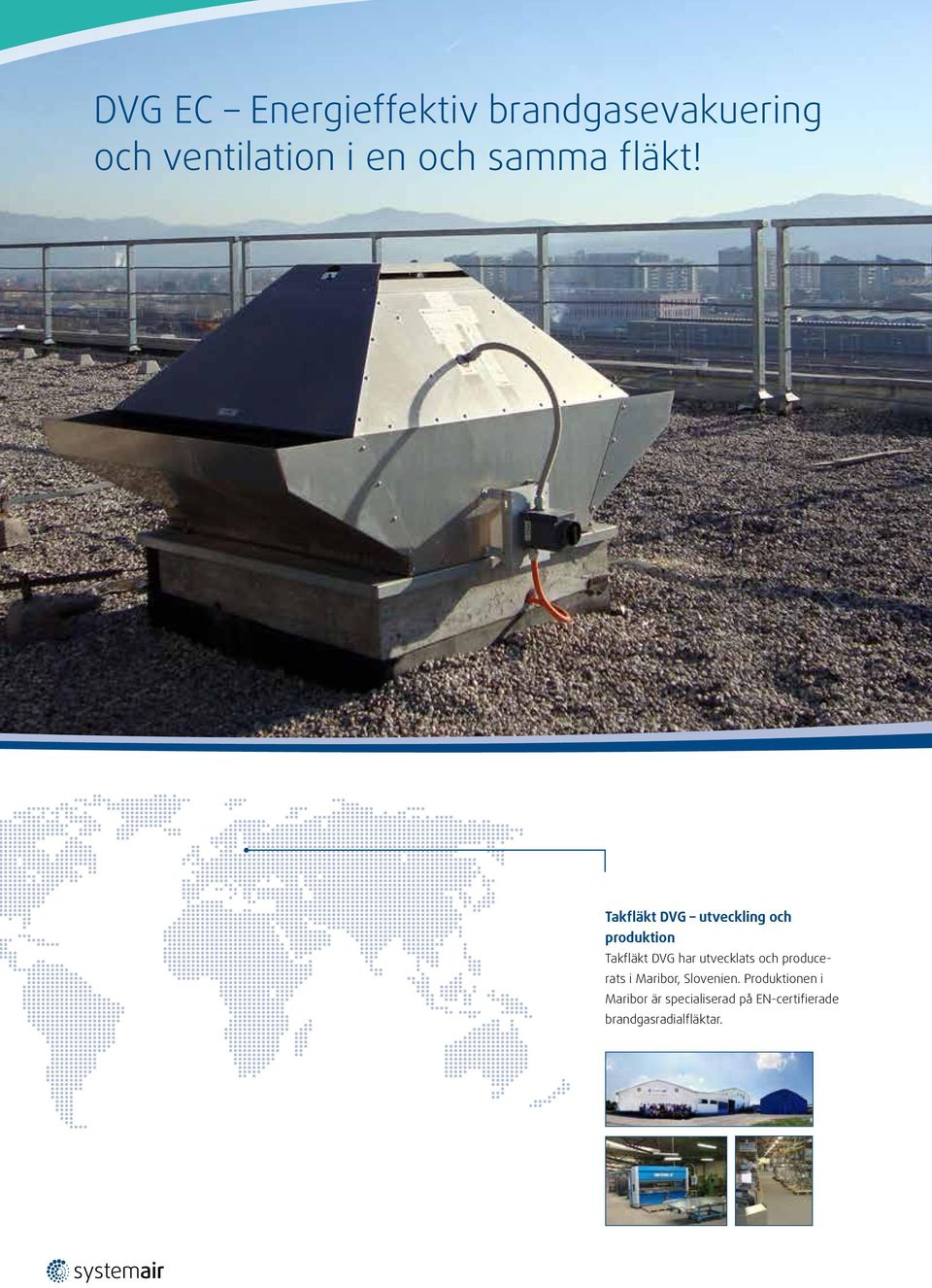

2 2 Systemair Takfläkt DVG EC DVG EC Energieffektiv brandgasevakuering och ventilation i en och samma fläkt! Takfläkt DVG utveckling och produktion Takfläkt DVG har utvecklats och producerats i Maribor, Slovenien. Produktionen i Maribor är specialiserad på EN-certifierade brandgasradialfläktar.
3 Systemair Takfläkt DVG EC 3 DVG EC Takfläkten som leder bort rök och värme Evakuering av rök och värme + normal ventilation Upp till 400 /120 min (F400/120, F400/90, F300, F200) Normal ventilation upp till 120 vid kontinuerlig drift Vertikalt utblås DVG-V eller horisontellt utblås DVG-H Kabel för servicebrytare fördragen Enfas- (storlek 3 och 40) eller trefasanslutning (storlek 40 till 800) Högeffektiv EC-motor 0-10V varvtalsregleringsingång Modbus Brandläge Lämplig vid kustområden Brett utbud av tillbehör Testad enligt EN vid LGAI Barcelona Möter ErP s effektivitetsmål 2013 för fläktar med två anvädningsområden 400/120min 120 DVG-V EC Vertikalt utblås EC motorn i fläkten är förberedd med automatik som kopplar bort externa funktioner vid brand (om brandcentralen är ansluten) och prioriterar maximal hastighet Snabbval Q [m³/h] Brandgasfläktarna i DVG-serien används för att leda bort rökgas och värme vid brand men fungerar också under normala förhållanden vid daglig ventilation. Rökfria utrymningsvägar ökar chanserna för att människor ska kunna undsättas vid brand. Evakuering av heta gaser minskar skadorna på byggnaden och på utrustning. Höljet är tillverkad av saltvattenbeständigt aluminium. Balkramen består av galvaniserat stål. Fläkthjulet har bakåtböjda blad och är tillverkat av galvaniserat stål. Motorn utanför luftströmmen är luftkyld. Pstat [Pa] DVG-V EC Tillbehör Q [m³/s] SSG/SE takgenomföring
4 4 Systemair Takfläkt DVG EC Användningsexempel Förutom rök-och värmeevakuering, ger DVG-EC dig fler ventilationsmöjlligheter. Det intelligenta styrsystemet öppnar möjligheter att behovsstyra ventilationen för att spara på energi. Kontroll och styrning med hjälp av sensorer som känner av fukt, CO, CO 2, temperatur, närvaro och tid. Det gör att man ventilerar som mest när behovet är som störst, inte tvärt om. Industri, Garagesystem Sjukvård, Träning, Gym Köpcenter, utställningslokaler, avluft från kök CO% CO 2 % 2 CO% 2 CO 2
5 Systemair Takfläkt DVG EC DVG EC anslutningsexempel Fläktelektronik PC SCADA Modbus Övervakning DVG EC Takgenomföring Givare som känner av CO Max. kapacitet vid brand Daglig ventilation IR-Brandsensor Röksensor Brand Rök CO-givare Garage System för brandstyrning
6 6 Systemair Takfläkt DVG EC Tekniska data Artikelnr. Modell Nominell spänning Ineffekt P1 [kw] Ström [A] Max. luftflöde [m³/h] Varvtal [min -1 ] Ljudtrycksnivå vid 4/10 m [db(a)] Vikt [kg] Elschema 926 DVG-V 3EC/F400 1~230V 0,400 1, /0 43 WD1 927 DVG-V 40EC/F400 1~230V 0, /8 7 WD1 913 DVG-V 60EC/F400 3~400V 2,490 3, / WD DVG-V 630EC/F400 3~400V, /69 11 WD DVG-V 800EC/F400 3~400V 4,790 7, / WD2 Isolationsklass motor F, kaplsingsklass motor IP4 DVG installationsexempel Dimensioner DVG EC DVG EC A B ø E F G ø df (nxm) H1 H (6xM8) (6xM8) (8xM8) (8xM8) (8xM8) DVG-V SSG/SE Ljuddämpare VKG/F Automa ASS Flex FDG/F Silenc DVG-V VKG/F Automatic shutter SSG/F Silencer ASG/F Inlet chamber ASSG/F Flexible connection

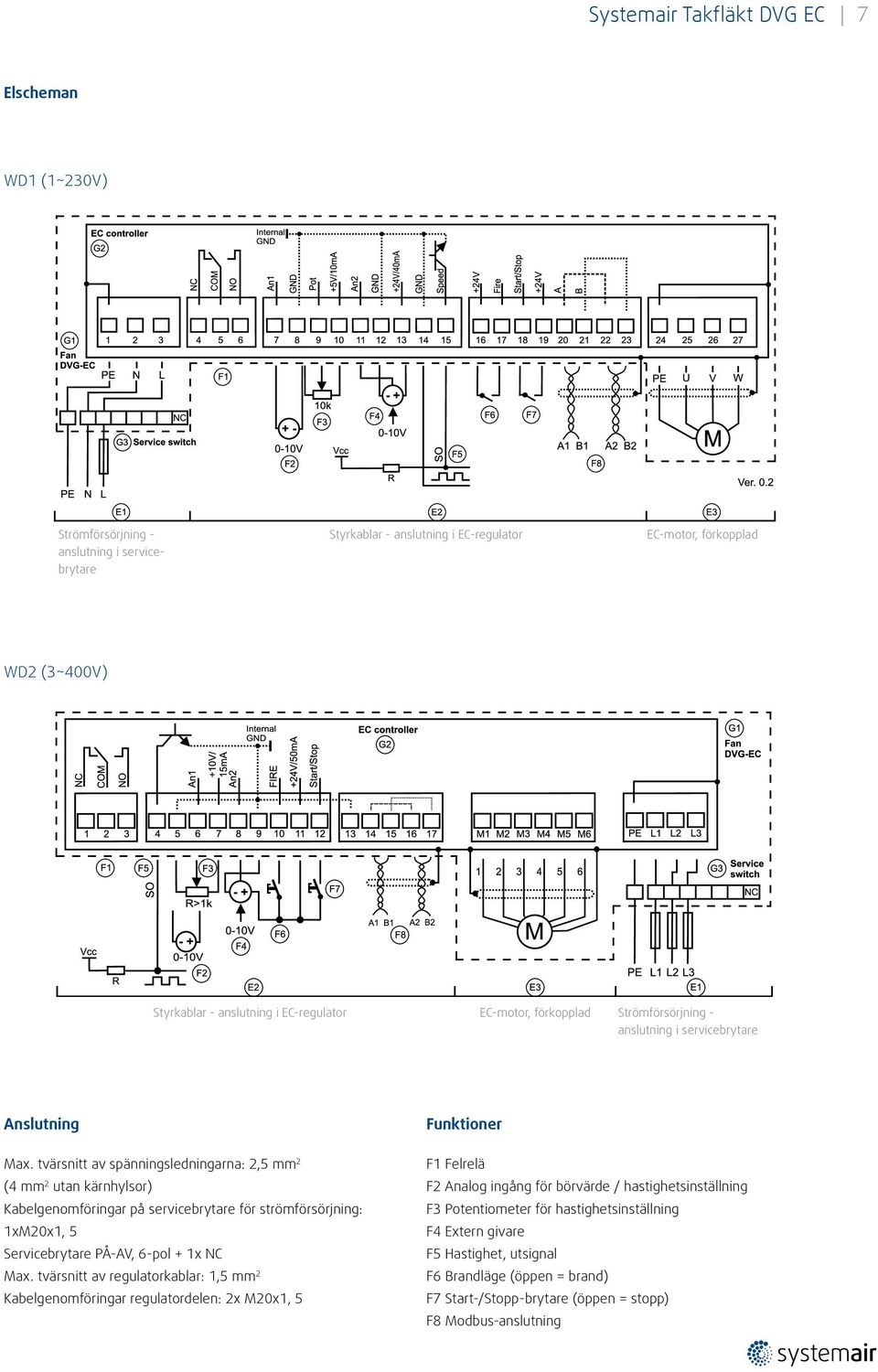

7 Systemair Takfläkt DVG EC 7 Elscheman WD1 (1~230V) Strömförsörjning - anslutning i servicebrytare Styrkablar - anslutning i EC-regulator EC-motor, förkopplad WD2 (3~400V) Styrkablar - anslutning i EC-regulator EC-motor, förkopplad Strömförsörjning - anslutning i servicebrytare Anslutning Max. tvärsnitt av spänningsledningarna: 2, mm 2 (4 mm 2 utan kärnhylsor) Kabelgenomföringar på servicebrytare för strömförsörjning: 1xM20x1, Servicebrytare PÅ-AV, 6-pol + 1x NC Max. tvärsnitt av regulatorkablar: 1, mm 2 Kabelgenomföringar regulatordelen: 2x M20x1, Funktioner F1 Felrelä F2 Analog ingång för börvärde / hastighetsinställning F3 Potentiometer för hastighetsinställning F4 Extern givare F Hastighet, utsignal F6 Brandläge (öppen = brand) F7 Start-/Stopp-brytare (öppen = stopp) F8 Modbus-anslutning
8 8 Systemair Takfläkt DVG EC Elektriska tillbehör - anslutningsexempel Om fläkten är tänkt för brandventilation måste också övergången till brandläge styras av brandcentralen. Elektriska tillbehör Tillbehör (givare med uteffekt 0-10V) för daglig ventilation, som kontrolleras av intern PI-regulator (integrerad i fläkten) Inställning av intern PI-regulator via Modbus. För användning av intern PI-regulator behövs två analoga signaler (0-10V). Först en, som definierar mål (börvärde) värdet av reglerad luftens fysikaliska egenskap (temperatur, luftfuktighet, CO 2,...) med analog signal som är ansluten till AN1 (anslutning 7 vid 1 ~, 6 på 3 ~) Den andra, definierar det faktiska uppmätta värdet på reglerad luftens fysikaliska egenskap (temperatur, luftfuktighet, CO 2,...) med analog signal från sensorn, som är ansluten till AN2 (anslutning 11 vid 1 ~, 8 vid 3 ~) Temperaturreglering AL24A1T Systemair-E-D CO 2 -, fuktighets- och temperaturgivare Temperaturreglering AL24A1T Artikelnummer 921 DSG 200, 00, 1000 differenstryckgivare V AC matning 2 System neutral 3 24 V AC (G+) utgång, matning ställdon 4 3-punktsökning, utgång 3-punktssänkning, utgång V DC reglering, utgång 7 Neutral signal 8 Change-over ingång 9 Kapacitet ingång 10 Extern givare Differenstrycktransmitter med inbyggd PID-regulator MTP 20, på/av, manuell 3-stegs hastighetsreglering CO 2 / fuktighet / temperatur Systemair-E-D Artikelnummer 1490 MTV-1/010 Regulator för manuell hastighetsreglering 12 9 TEMP eller RH% eller CO2 1 TEMP, 0-10V/4-20mA (Jumper) 2 COM/GND 3 RH%, 0-10V/4-20mA (Jumper) 4 - PT CO2, 4-20mA 7 COM/GND CO2, 0-10V/0- (Jumper) MTP 10, Potentiometer för manuell hastighetsreglering Differenstryck DSG 200 DSG 00 Artikelnr. 169 Artikelnr. 170 DSG 1000 Artikelnr CO2RT-R-D CO 2 -givare EC-Vent kopplingsbox V Brun Utgång V DC Gul Vit + - EC-Vent rumsenhet
9 Systemair Takfläkt DVG EC 9 Tillbehör med inbyggd PID-regulator V DC - IN 24V AC/DC Differenstryckgivare med inbyggd styrenhet med olika mätområden /300/00/1000 Pa DMD-C Artikelnummer 1793 Tillbehör för manuell styrning av hastighet för daglig ventilation Manuell 3-stegsregulator (2 hastigheter justerbar) MTP 20 Artkelnummer Regulator för manuell varvtalsreglering MTV-1/010 Artikelnummer IN 230V V DC Potentiometer för manuell varvtalsreglering MTP 10 Artikelnummer Us Tillbehör för daglig ventilation (strömbrytare PÅ-AV) CO 2 - / Temperaturgivare med inbyggt relä CO2RT-R-D Artikelnummer Vanlig Normalt öppen 1 Matningsspänning 24 V AC 2 System neutral 24 V AC 3 4 Normalt stängd

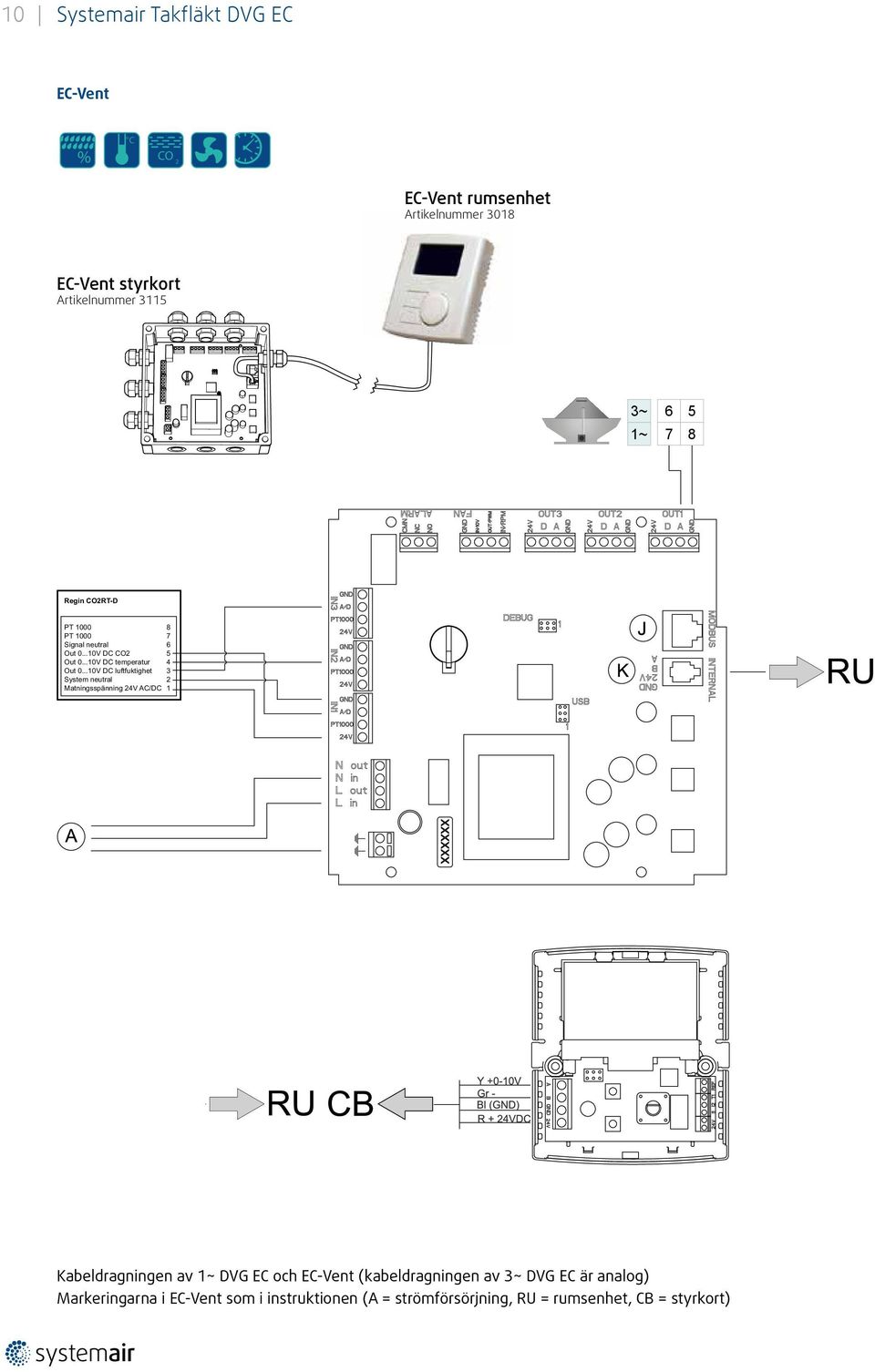

10 10 Systemair Takfläkt DVG EC EC-Vent % CO% 2 CO 2 EC-Vent rumsenhet Artikelnummer 3018 EC-Vent styrkort Artikelnummer 311 3~ 1~ Regin CO2RT-D PT PT Signal neutral 6 Out V DC CO2 Out V DC temperatur 4 Out V DC luftfuktighet 3 System neutral 2 Matningsspänning 24V AC/DC 1 Kabeldragningen av 1~ DVG EC och EC-Vent (kabeldragningen av 3~ DVG EC är analog) Markeringarna i EC-Vent som i instruktionen (A = strömförsörjning, RU = rumsenhet, CB = styrkort)
11
12 Systemair Industrivägen Skinnskatteberg Tel Fax support@systemair.se kundservice@systemair.se Region Nord Industrivägen Skinnskatteberg Tel Fax Region Öst Stockholm Veddestavägen Järfälla Tel Fax Region Väst Göteborg Industrivägen Sävedalen Tel Fax Region Syd Malmö Grimsbygatan Malmö Tel Fax Reigon Mitt Söderköping Kanalhamnen Söderköping Tel Fax Systemair AB In house studio januari 2014 E82461
