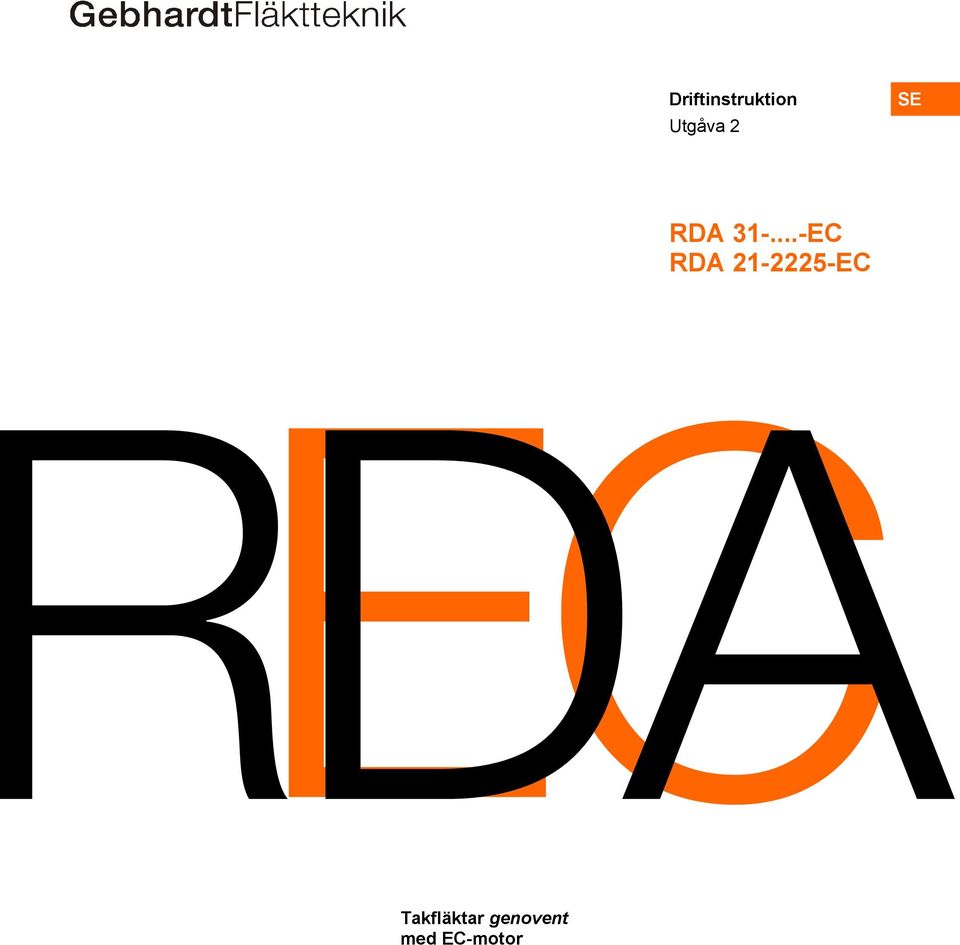

1 Driftinstruktion Utgåva 2 SE RDA EC RDA EC Takfläktar genovent med EC-motor

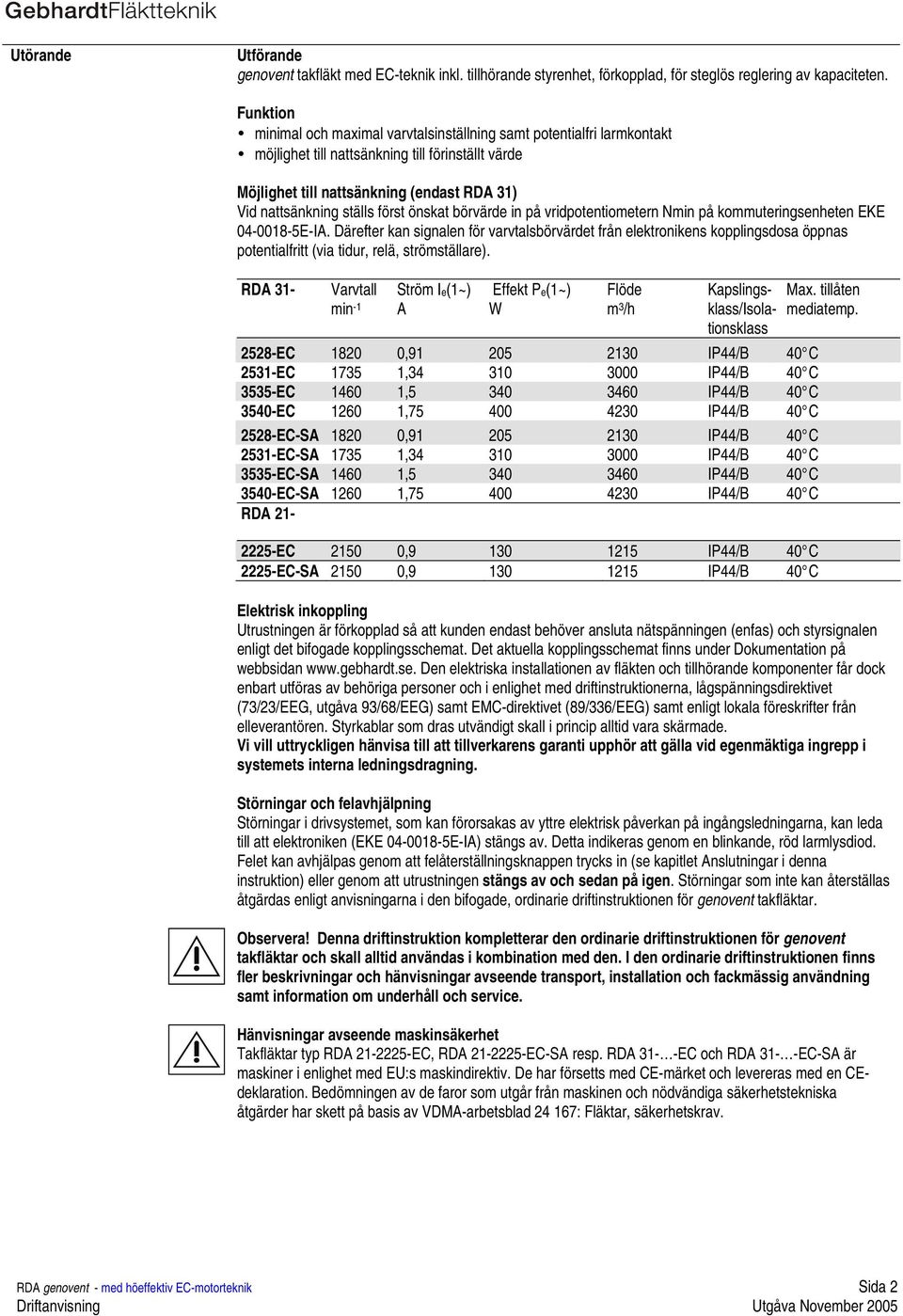

2 Utörande genovent takfläkt med EC-teknik inkl. tillhörande styrenhet, förkopplad, för steglös reglering av kapaciteten. Funktion minimal och maximal varvtalsinställning samt potentialfri larmkontakt möjlighet till nattsänkning till förinställt värde Möjlighet till nattsänkning (endast RDA 31) Vid nattsänkning ställs först önskat börvärde in på vridpotentiometern Nmin på kommuteringsenheten EKE E-IA. Därefter kan signalen för varvtalsbörvärdet från elektronikens kopplingsdosa öppnas potentialfritt (via tidur, relä, strömställare). RDA 31- Varvtall min -1 Ström Ie(1~) A Effekt Pe(1~) W Flöde m 3 /h Kapslingsklass/Isolationsklass 2528-EC , IP44/B 40 C 2531-EC , IP44/B 40 C 3535-EC , IP44/B 40 C 3540-EC , IP44/B 40 C 2528-EC-SA , IP44/B 40 C 2531-EC-SA , IP44/B 40 C 3535-EC-SA , IP44/B 40 C 3540-EC-SA , IP44/B 40 C RDA EC , IP44/B 40 C 2225-EC-SA , IP44/B 40 C Max. tillåten mediatemp. Elektrisk inkoppling Utrustningen är förkopplad så att kunden endast behöver ansluta nätspänningen (enfas) och styrsignalen enligt det bifogade kopplingsschemat. Det aktuella kopplingsschemat finns under Dokumentation på webbsidan Den elektriska installationen av fläkten och tillhörande komponenter får dock enbart utföras av behöriga personer och i enlighet med driftinstruktionerna, lågspänningsdirektivet (73/23/EEG, utgåva 93/68/EEG) samt EMC-direktivet (89/336/EEG) samt enligt lokala föreskrifter från elleverantören. Styrkablar som dras utvändigt skall i princip alltid vara skärmade. Vi vill uttryckligen hänvisa till att tillverkarens garanti upphör att gälla vid egenmäktiga ingrepp i systemets interna ledningsdragning. Störningar och felavhjälpning Störningar i drivsystemet, som kan förorsakas av yttre elektrisk påverkan på ingångsledningarna, kan leda till att elektroniken (EKE E-IA) stängs av. Detta indikeras genom en blinkande, röd larmlysdiod. Felet kan avhjälpas genom att felåterställningsknappen trycks in (se kapitlet Anslutningar i denna instruktion) eller genom att utrustningen stängs av och sedan på igen. Störningar som inte kan återställas åtgärdas enligt anvisningarna i den bifogade, ordinarie driftinstruktionen för genovent takfläktar. Observera! Denna driftinstruktion kompletterar den ordinarie driftinstruktionen för genovent takfläktar och skall alltid användas i kombination med den. I den ordinarie driftinstruktionen finns fler beskrivningar och hänvisningar avseende transport, installation och fackmässig användning samt information om underhåll och service. Hänvisningar avseende maskinsäkerhet Takfläktar typ RDA EC, RDA EC-SA resp. RDA 31- -EC och RDA 31- -EC-SA är maskiner i enlighet med EU:s maskindirektiv. De har försetts med CE-märket och levereras med en CEdeklaration. Bedömningen av de faror som utgår från maskinen och nödvändiga säkerhetstekniska åtgärder har skett på basis av VDMA-arbetsblad : Fläktar, säkerhetskrav. RDA genovent - med höeffektiv EC-motorteknik Sida 2

3 EKE E-IA (Bild: EKE E-IA ) Elektronisk kommuteringsenhet för Gebhardt EC-motorer i fläktar typ RDA EC(-SA) Enfasmatad elektronisk kommuteringsenhet med variabel utspänning och utfrekvens, optimalt avstämd för drift av takfläktar med EC-motorer. Tack vare förstklassig modern halvledarteknik säkerställs varvtalsreglering med hög verkningsgrad. Utspänningen matas med hög switchfrekvens (15 khz). Tekniska data Enbart lämplig för drift av Gebhardts EC-motorer Nätspänning: enfas växelström V, Hz Motoreffekt upp till 280 W Tillåten omgivningstemperatur vid drift: -10 C till + 40 C Min- och maxvarvtal inställbart (möjlighet till nattsänkning) Analogt börvärde 0-5 V, 0-10 V Funktionsövervakning (potentialfri larmutgång) Felåterställningsknapp Normer och riktlinjer För att uppfylla kraven på radioavstörning enligt EMC-grundnormen EN (bostads- och näringsområden) och EN har lämpliga filter resp. effektfaktorkorrigering (PFC) integrerats i systemet, så att det kan användas utan inskränkningar på alla områden inom BelAir-produktprogrammet. Anslutningar GebhardtVentilatoren Nmin Nmax Netzanschluss V Hz S Beskrivning av gränssnitt Analog Eingang Fehlerkontakt Öffner Nmin Fehler Reset Nmax Fehler LED Betriebs LED A B Potentiometer vorsichtig drehen! Anschläge nicht überdrehen! 1 = +5 V 2 = 0-10 V 3 = 0-5 V 4 = Jord A = Larmkontakt B = Larmkontakt Nmin = Minvarvtal (0 V) Nmax = Maxvarvtal (10 V) Interne Rampenzeiten beachten! Matning 47-63Hz Utgång Märkeffekt Utgående Effekt- (1~) (tre ledare) P märkström faktor EKE Hz Vpic-pic(=) W Ia(3~) i A cos fi E-IA 208V - 277V ,74 0,99 RDA genovent - med höeffektiv EC-motorteknik Sida 3

4 Schnittstellenbeschreibung röd = +48VDC - Matning gul = 0 10V - Börvärde vit = n.c. - Används inte blå = Jord - Matning Elektronisk kommuteringsenhet, EC- Motor med inbyggd styrenhet (endast RDA 21-.-EC) Enfasmatad elektronisk kommuteringsenhet med variabel utspänning och utfrekvens, optimalt avstämd för drift av takfläktar med EC-motorer. Tack vare förstklassig modern halvledarteknik säkerställs varvtalsreglering med hög verkningsgrad. Tekniska data Nätspänning: enfas växelström, 230 V, 50 Hz Motoreffekt upp till 100 W Tillåten omgivningstemperatur vid drift: -10 C till + 40 C Analogt börvärdee 0-10V Intern funktionsövervakning Normer och riktlinjer För att uppfylla kraven på radioavstörning enligt EMC-grundnormen EN (bostads- och näringsområden) och EN har lämpliga filter resp. effektfaktorkorrigering (PFC) integrerats i systemet, så att det kan användas utan inskränkningar på alla områden inom BelAir-produktprogrammet. Anschlüsse RDA 21- Matning Nennleistung Utgångs- Effekt- (DC) P i W ström faktor V Ia(DC) i A cos phi 2225-EC ,1 0,95 RDA genovent - med höeffektiv EC-motorteknik Sida 4

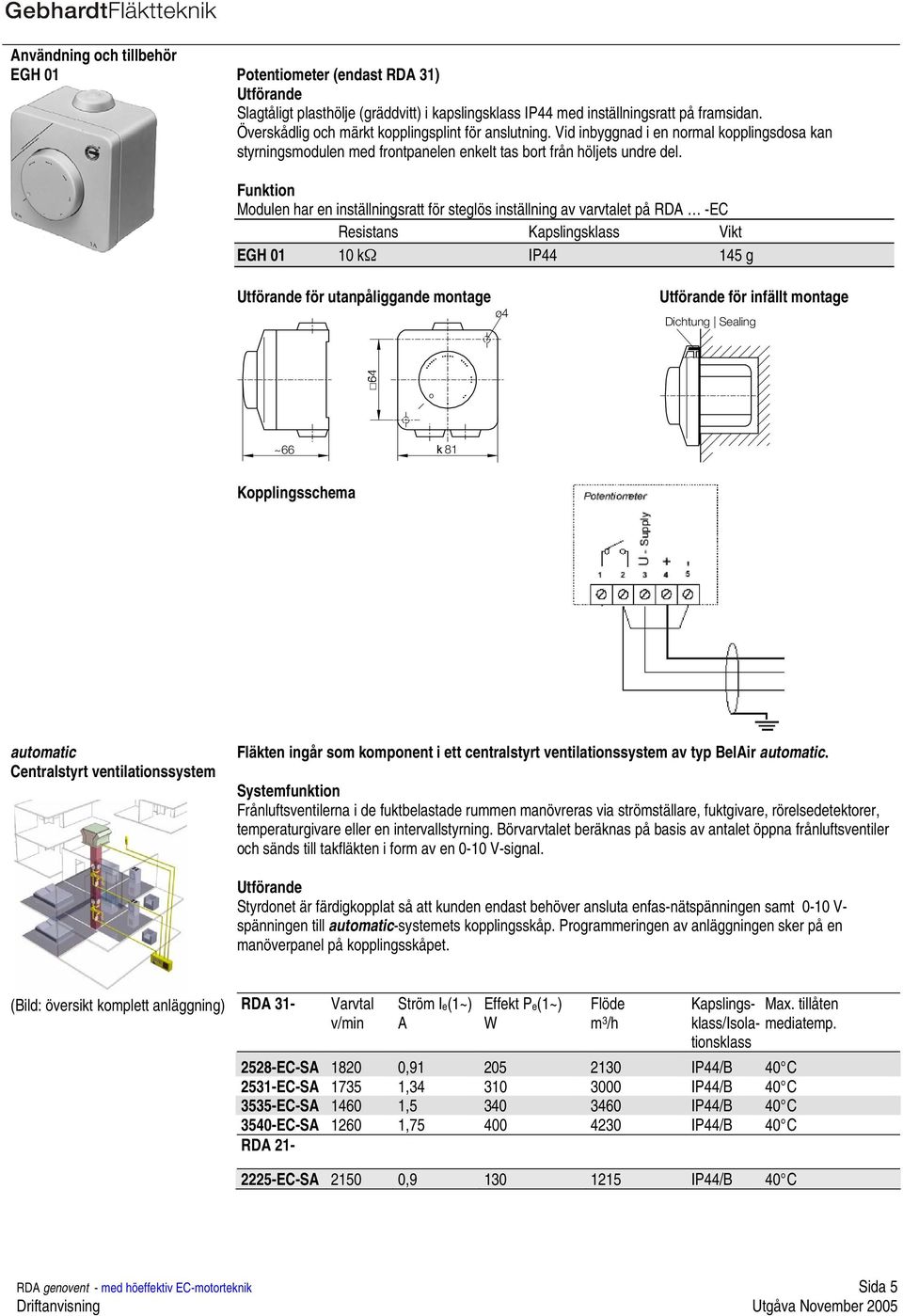

5 Användning och tillbehör EGH 01 Potentiometer (endast RDA 31) Slagtåligt plasthölje (gräddvitt) i kapslingsklass IP44 med inställningsratt på framsidan. Överskådlig och märkt kopplingsplint för anslutning. Vid inbyggnad i en normal kopplingsdosa kan styrningsmodulen med frontpanelen enkelt tas bort från höljets undre del. Funktion Modulen har en inställningsratt för steglös inställning av varvtalet på RDA -EC Resistans Kapslingsklass Vikt EGH kω IP g för utanpåliggande montage ø4 för infällt montage Dichtung Sealing ~66 k 81 Kopplingsschema automatic Centralstyrt ventilationssystem Fläkten ingår som komponent i ett centralstyrt ventilationssystem av typ BelAir automatic. Systemfunktion Frånluftsventilerna i de fuktbelastade rummen manövreras via strömställare, fuktgivare, rörelsedetektorer, temperaturgivare eller en intervallstyrning. Börvarvtalet beräknas på basis av antalet öppna frånluftsventiler och sänds till takfläkten i form av en 0-10 V-signal. Styrdonet är färdigkopplat så att kunden endast behöver ansluta enfas-nätspänningen samt 0-10 V- spänningen till automatic-systemets kopplingsskåp. Programmeringen av anläggningen sker på en manöverpanel på kopplingsskåpet. (Bild: översikt komplett anläggning) RDA 31- Varvtal v/min Ström Ie(1~) A Effekt Pe(1~) W Flöde m 3 /h Kapslingsklass/Isola- mediatemp. Max. tillåten tionsklass 2528-EC-SA , IP44/B 40 C 2531-EC-SA , IP44/B 40 C 3535-EC-SA , IP44/B 40 C 3540-EC-SA , IP44/B 40 C RDA EC-SA , IP44/B 40 C RDA genovent - med höeffektiv EC-motorteknik Sida 5

6 Er fläktleverantör GebhardtFläktteknik AB Box 237 Kråketorpsgatan MÖLNDAL Tel: Fax: Hemsida:l RDA genovent - med höeffektiv EC-motorteknik Sida 6
