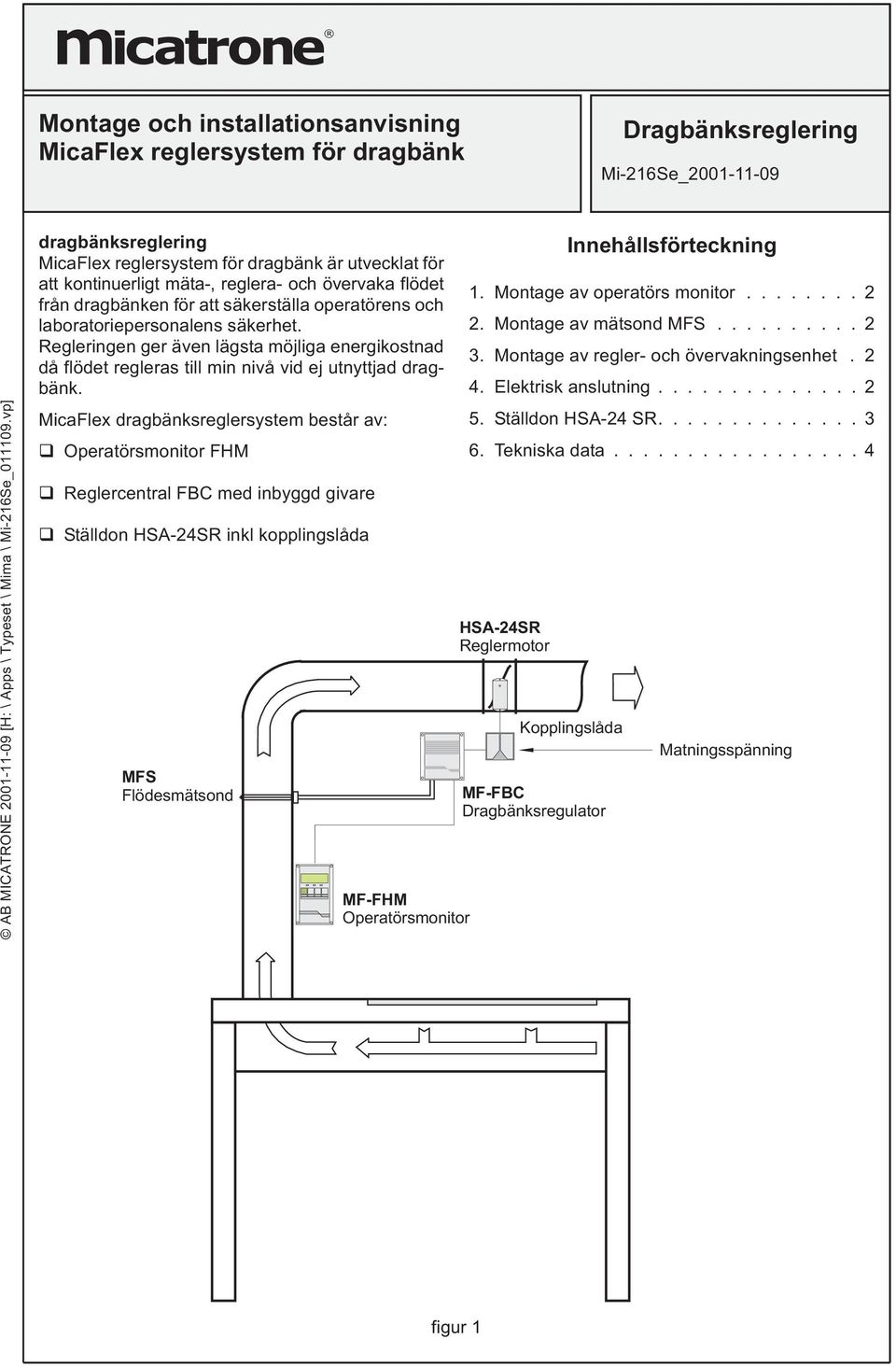

1 catrone Montage och installationsanvisning MicaFlex reglersystem för dragbänk Dragbänksreglering Mi-16Se_ AB MICATROE [H: \ Apps \ Typeset \ Mima \ Mi-16Se_ vp] dragbänksreglering MicaFlex reglersystem för dragbänk är utvecklat för att kontinuerligt mäta-, reglera- och övervaka flödet från dragbänken för att säkerställa operatörens och laboratoriepersonalens säkerhet. Regleringen ger även lägsta möjliga energikostnad då flödet regleras till min nivå vid ej utnyttjad dragbänk. MicaFlex dragbänksreglersystem består av: Operatörsmonitor FHM Reglercentral FBC med inbyggd givare Ställdon HSA-4SR inkl kopplingslåda MFS Flödesmätsond Operatörsmonitor HSA-4SR Reglermotor Kopplingslåda MF-FBC Dragbänksregulator Innehållsförteckning 1. Montage av operatörs monitor Montage av mätsond MFS Montage av regler- och övervakningsenhet. 4. Elektrisk anslutning Ställdon HSA-4 SR Tekniska data Matningsspänning figur 1

2 1. Montage av operatörs monitor Montera monitorn ca 160 cm från golv. Montage av monitorn kan antingen göras på frånluftskanalen eller annan lämplig plats. Montage: Märk ut fästhålen och borra hål för skruv, diameter Ø,5 mm. Skruva fast montagevinkeln med bifogade skruvar ( st B10x1). Placera operatörspanelen mot montagevinkeln och fäst den med bifogade skruvar (4 st B10x1).. Montage av regler- och övervakningsenhet Reglercentralen FBC monteras antingen direkt mot vägg eller stående på horisontell yta med bifogat montagevinkel. Kontrollera att monitorns kabel räcker fram till reglercentralen. Markera och borra 4 st fästhål för reglercentralen, fäst med 4 st skruvar. Borrmall finns bifogad sist i dokumentet. figur Max avstånd panel - reglercentral 00 cm.. Montage av mätsond MFS Mätsonden monteras alltid före spjäll i flödesriktningen. Bästa mätresultat erhålls vid montage på en raksträcka som är 4 till 7 gånger kanalens diameter före mätsonden. Se vidare montageinstruktion för MFS. figur 4. Elektrisk anslutning Ställdon, panel och reglercentral matas med 4 VAC,min40VA.Anslutmatning4VACochställdon via kopplingsdosa, se figur 4. Trafo 4 VAC Ställdon L Kopplingsdosa MF-KL1 figur L Till reglercentral Reglersignal Output AB MICATROE [H: \ Apps \ Typeset \ Mima \ Mi-16Se_ vp] Kabelgenomföringar: matning + reglerutsignal LOCK operatörspanel Anslutning för mätsond MFS. alarm ärvärdesutgång figur 5

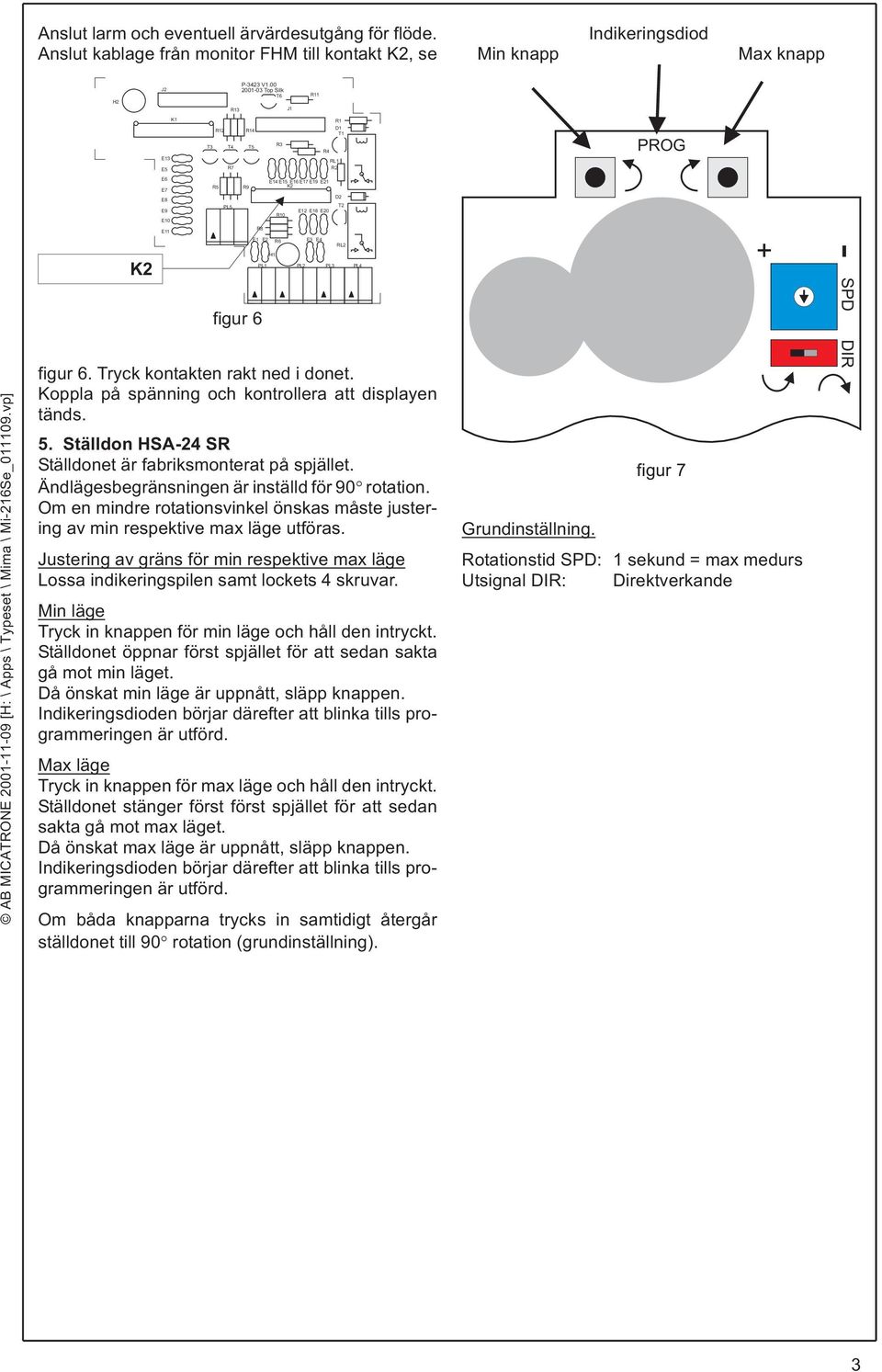

3 -+ SPD DIR Anslut larm och eventuell ärvärdesutgång för flöde. Anslut kablage från monitor FHM till kontakt, se Min knapp Indikeringsdiod Max knapp H J R1 P-4 V Top Silk T6 J1 R11 K1 R1 E1 R1 T T4 R14 T5 R D1 T1 R4 RL1 PROG E5 R7 R E6 E7 R5 R9 E14 E15 E16 E17 E19 E1 E8 E9 E10 PL5 R10 D T E1 E18 E0 E11 R8 E1 E R6 E E4 RL H1 PL1 PL PL PL4 figur 6 AB MICATROE [H: \ Apps \ Typeset \ Mima \ Mi-16Se_ vp] figur 6. Tryck kontakten rakt ned i donet. Koppla på spänning och kontrollera att displayen tänds. 5. Ställdon HSA-4 SR Ställdonet är fabriksmonterat på spjället. Ändlägesbegränsningen är inställd för 90 rotation. Om en mindre rotationsvinkel önskas måste justering av min respektive max läge utföras. Justering av gräns för min respektive max läge Lossa indikeringspilen samt lockets 4 skruvar. Min läge Tryck in knappen för min läge och håll den intryckt. Ställdonet öppnar först spjället för att sedan sakta gå mot min läget. Då önskat min läge är uppnått, släpp knappen. Indikeringsdioden börjar därefter att blinka tills programmeringen är utförd. Max läge Tryck in knappen för max läge och håll den intryckt. Ställdonet stänger först först spjället för att sedan sakta gå mot max läget. Då önskat max läge är uppnått, släpp knappen. Indikeringsdioden börjar därefter att blinka tills programmeringen är utförd. Om båda knapparna trycks in samtidigt återgår ställdonet till 90 rotation (grundinställning). Grundinställning. figur 7 Rotationstid SPD: 1 sekund = max medurs Utsignal DIR: Direktverkande

4 6. Tekniska data Operatörspanel FHM: Display: rader med 16 tecken LED: Grön, gul, och röd Tangentbord: 4 tangenter för växling av driftläge: ormalt-, högt- och lågt flöde samt test/reset av alarm. Programmeringsläge skyddat genom tidsfördröjning. Anslutning: Anslutning till reglercentral via fast ansluten kabel meter med plugg-in kontakt. Summer: 85 db (10 cm) IP klass: IP-54 Dimension: 160x80x7 mm Reglercentral FBC: Utgångar: Två analoga 0/...10 VDC/0/4...0 ma för reglering och ärvärde flöde Ingångar: Två digitala för högt och lågt flöde. En digital för fjärråterställning av alarm. Alarm: Två slutande reläkontakter max 48VAC-5A/48VDC-1,5A Matning: 4 VAC± 15% /0... VDC Effekt: 4 VA IP klass: IP-65 Anslutning: Max 1,5 mm. 4 st hål M16x1,5 (1st hål åtgår till Monitor) Dimension: 10x1x90 mm Inbyggd givare : Typ: Differenstryckgivare Mätområde: Pa (Standard) Mätfel: +/- 0,5 % Inkoppling Reglercentral FBC: L Out 1 Out Ställdon HSA-4SR: Reglersignal:...10 VDC Lägesutsignal:...10 VDC Gångtid: 90 grader sek Matning: 4VAC/VDC Effekt: 4 VA, 17 W Vridmoment: Min m Vridvinkel: Programmerbart grader IP klass: IP-54 Anslutning: Kabel 4-ledare 1 m fast monterad Montage: Direktkoppling till 8 mm fyrkantaxel Dimension: 155x71x67 mm Systemtillbehör: Transformator Spjäll, förzinkat, rostfritt eller epoxy lackerade Givare och regulatorer för konstanttryckreglering, balansering av till- och frånluft, zonreglering och temperaturreglering. Inkoppling Ställdon HSA-4SR: HSA-4SR umrerad kabel VAC / 0... VDC Reglerinsignal...10V Flatkabelkontakt för anslutning av Ärvärdesutgång...10V AB MICATROE [H: \ Apps \ Typeset \ Mima \ Mi-16Se_ vp] 4 VAC / 0... VDC Ärvärdesutgång Reglerutsignal +15 V Reset/Mute High Flow (SPD-1) Low Flow (SPD-) Common O C Alarm 1 Common O C { { Alarm Kablage ingår AB Micatrone Telefon: Dalvägen 8 Fax: SOLA Internet: SVERIGE info@micatrone.se 4

5 BORRMALL 4 x Ø4.5 mm 4 x Ø4.5 mm Ø8-0 mm 148 mm 90 mm 74 mm 5 mm 110 mm 50 mm MF-FHC
