1 Fläktar Luftbehandlingsaggregat Luftdistributionsprodukter Brandsäkerhet Luftridåer och värmeprodukter Tunnelfläktar Systemair Brandspjäll PK-I-R/S

2 2 Brandspjäll Systemair Systemair förbehåller sig rätten att göra tekniska ändringar, för ev. uppdaterad dokumentation se

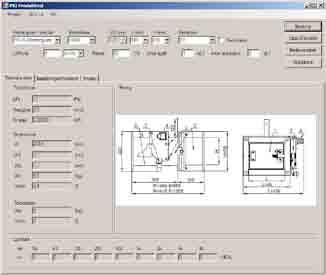

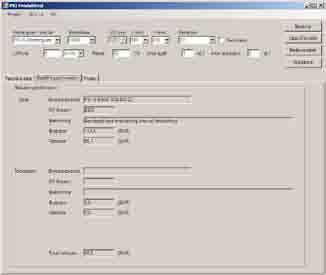

3 Brandspjäll 3 Produktvalsprogram Med hjälp av Systemairs egenutvecklade dimensioneringsprogram kan du mycket enkelt dimensionera brandspjäll. Programmet beräknar tekniska data för spjälllet så som tryckfall, ljudeffektnivåer och lufthastighet. Du får också en överskådlig ritning av varje spjäll med spjällets mått och dimensioner, volym och vikt. Det finns också möjlighet att beräkna priser och att hantera projekt med flera spjäll.

4 4 Brandspjäll Cirkulära brand-/brandgasspjäll PK-I-R-EI90, -EI120 Systemairs brand-/brandgasspjäll tillverkas i enlighet med senaste europeiska normer och är typgodkända av SP SITAC. Spjället finns i ett brett sortiment i flera storlekar för 90 och 120 minuters motstånd till rektangulära och runda kanaler. Alla spjäll är som standard utformade och certifierade för EI-S prestandaförsäkring. PK-I brand-/ brandgasspjäll är utformade för att byggas in i brandvägg eller monteras utanför massiv byggnadsdel (för mer information se montageanvisning). Alla spjäll är försädda med fabriksmonterade ställdon med ändlägesbrytare för lägesindikering. Kodnyckel cirkulärt brand-/brandgasspjäll PK-I-R-EI Brandmotståndsklass Mått ØD Mekanism spjällställdon DV V DV-9 24 V OBS! E = integritet, I = isolation, S = utökat skydd mot rökgenomsläppning Kodnyckel installationstillbehör PRR-0 Mått ØD Cirkulära brand-/brandgasspjäll uppfyller EN och är klassade enligt EN :2005: EI 90 (v e h o i o) S PK-I-EI90 DV9 För mått Ø mm SITAC typgodkännande: PK-I-R-EI90: SC PK-I-R-EI90S: SC EI 120 (v e h o i o) S PK-I-EI120 DV9 För mått Ø mm SITAC typgodkännande: PK-I-R-EI120: SC PK-I-R-EI120S: SC

5 Brandspjäll 5 Spjälldelar: 203 ød Spjällblad 2. Hölje 3. Inpektionsöppning 4. Spjällställdon W W W 2 1 ød+110 ød/2+80 Mått och vikter EI90 EI90, EI120 EI90, EI120 ød (mm) W (mm) W 1 * (mm) W 2 * (mm) Vikt (kg), DV-7 3,6 4 4,8 5,2 5,6 6,5 7 8,4 9, ,1 Vikt (kg), DV-7-T 3,8 4,2 5 5,4 5,8 6,7 7,2 8,6 9,6 11,2 13,2 16,2 19,2 22,2 25,2 29,2 35,2 42,2 48,3 Vikt (kg), DV-9 3,6 4 4,8 5,2 5,6 6,5 7 8,4 9, ,1 Vikt (kg), DV-9-T 3,8 4,2 5 5,4 5,8 6,7 7,2 8,6 9,6 11,2 13,2 16,2 19,2 22,2 25,2 29,2 35,2 42,2 48,3 * överhäng av bladet, inklusive tätning och mellanrummet vid öppning p [Pa] Tryckfall och ljuddata db PK-I-R EI v [m/s] 30 ø 100 ø 500 ø 200 ø 630 ø 315 ø 1000 p [Pa] PK-I-R EI db 1 10 v [m/s] 30 ø 200 ø 630 ø 315 ø 1000 ø 500 L wokt = L wt + K okt (2-10 m/s) Oktavband k 2k 4k 8k Korrektion, K okt Tolerans +/

6 6 Brandspjäll Rektangulära brand-/brandgasspjäll PK-I-S-EI90 Systemairs brand-/brandgasspjäll tillverkas i enlighet med senaste europeiska normer och är typgodkända av SP SITAC. Spjället finns i ett brett sortiment i flera storlekar för 90 och 120 minuters motstånd till rektangulära och runda kanaler. Alla spjäll är som standard utformade och certifierade för EI-S prestandaförsäkring. PK-I brand-/ brandgasspjäll är utformade för att byggas in i brandvägg eller monteras utanför massiv byggnadsdel (för mer information se montageanvisning). Alla spjäll är försädda med fabriksmonterade ställdon med ändlägesbrytare för lägesindikering. Kodnyckel cirkulärt brand-/brandgasspjäll PK-I-S-EI Brandmotståndsklass 90 Mått LxH Mekanism spjällställdon DV V DV-9 24 V OBS! E = integritet, I = isolation, S = utökat skydd mot rökgenomsläppning Kodnyckel installationstillbehör Mått LxH PRR-0 Rektangulära brand-/brandgasspjäll uppfyller EN och är klassade enligt EN :2005: EI 90 (v e h o i o) S PK-I-S-EI90S-ZV För mått 200 x 200 till x mm SITAC typgodkännande: PK-I-S-EI90: SC PK-I-S-EI90: SC

7 Brandspjäll H H+70 1 H+80 Spjälldelar: 1. Spjällblad 2. Hölje 3. Inpektionsöppning 4. Spjällställdon L L L H 122 W W 2 L L L+140 Mått rektangulärt brand-/brandgasspjäll W 1 * (mm) W 2 * (mm) H (mm) EI90S EI90S * överhäng av bladet, inklusive tätning och mellanrummet vid öppning p [Pa] Tryckfall och ljuddata PK-I-S EI db v [m/s] 200x x x x x1000 Lw okt = L wt + K okt (2-10 m/s) Oktavband k 2k 4k 8k Korrektion, K okt Tolerans +/

8 8 Brandspjäll Vikt, inkl ställdon (kg) H/ L ,96 8,64 9,93 10,67 11,44 11,87 12,30 12,65 13,00 13,70 14,50 15,20 15,55 15,90 16,43 16,97 17,50 18,00 18, ,60 9,35 10,34 11,13 11,93 12,37 12,80 13,18 13,55 14,30 15,15 15,90 16,28 16,65 17,20 17,75 18,30 18,83 19, ,85 10,59 11,16 12,03 12,92 13,38 13,84 14,26 14,68 15,52 16,47 17,31 17,73 18,15 18,74 19,34 19,93 20,53 21, ,68 11,79 12,02 12,99 13,95 14,42 14,89 15,36 15,84 16,78 17,83 18,78 19,25 19,72 20,35 20,98 21,61 22,28 22, ,37 12,57 12,87 13,95 15,00 15,47 15,94 16,47 16,99 18,04 19,09 20,14 20,67 21,19 21,89 22,59 23,29 23,99 24, ,23 13,18 13,51 14,64 15,77 16,28 16,78 17,35 17,91 19,03 20,10 21,23 21,79 22,35 23,08 23,81 24,54 25,29 26, ,56 13,68 13,95 15,13 16,30 16,84 17,37 17,96 18,55 19,73 20,80 21,97 22,56 23,15 23,90 24,65 25,40 26,18 26, ,89 13,76 14,38 15,61 16,78 17,37 17,96 18,55 19,14 20,37 21,49 22,72 23,31 23,90 24,68 25,47 26,25 27,06 27, ,20 15,55 15,76 17,15 18,42 19,11 19,80 20,44 21,07 22,45 23,72 25,11 25,74 26,38 27,26 28,15 29,03 29,91 30, ,09 17,09 18,63 20,05 20,76 21,47 22,18 22,90 24,44 25,86 27,28 27,99 28,71 29,69 30,68 31,67 33,37 35, ,15 18,15 19,69 21,24 22,01 22,78 23,55 24,32 25,86 27,40 28,94 29,71 30,48 31,51 32,54 33,57 34,75 36, ,55 19,55 21,26 22,96 23,82 24,67 25,46 26,25 27,96 29,66 31,37 32,22 33,08 34,94 36,20 38,07 39,21 40, ,04 20,04 21,81 23,51 24,40 25,28 26,13 26,98 28,69 30,46 32,16 33,62 35,09 36,00 37,52 39,04 40,20 41, ,01 21,01 22,88 24,63 25,57 26,51 27,45 28,38 30,14 32,01 33,76 35,89 37,39 38,60 39,81 41,01 42,22 43, ,67 23,63 25,47 26,43 27,38 28,34 29,30 31,14 33,05 35,68 36,80 38,56 39,82 41,08 42,35 43,60 44, ,34 24,38 26,30 27,28 28,26 29,24 30,22 32,14 34,10 36,97 38,35 39,72 41,04 42,36 43,68 44,97 46, ,54 25,72 27,77 28,80 29,82 30,85 31,88 33,93 35,98 39,83 40,86 41,88 43,29 44,70 46,12 47,48 48, ,27 26,49 28,58 29,65 30,72 31,79 32,86 35,77 37,26 41,03 42,07 43,12 44,58 46,03 47,48 48,90 50, ,99 27,26 29,40 30,51 31,62 32,73 33,84 37,61 39,19 42,22 43,29 44,36 45,86 47,36 48,85 50,31 51, ,37 26,55 28,60 29,69 30,78 31,87 32,95 36,70 38,87 41,05 42,08 43,10 44,55 46,00 47,45 48,86 50, ,40 27,64 29,81 30,93 32,05 33,77 34,89 38,21 40,44 42,68 43,80 44,92 46,41 47,90 49,39 50,88 52, ,43 28,72 31,02 32,17 33,32 35,67 37,42 39,72 42,02 44,31 45,52 46,73 48,26 49,79 51,32 52,89 54, ,39 29,81 32,23 33,44 34,64 37,00 38,75 41,17 43,59 46,00 47,24 48,48 50,09 51,70 53,31 54,93 56, ,36 30,90 33,44 34,70 35,97 37,73 40,08 42,62 45,16 47,70 48,96 50,23 51,93 53,62 55,31 56,96 58,61 H/ L , , ,72 22,56 23,40 24,29 25,18 26,07 26,97 27,53 28,09 28,65 29,54 30,43 31,32 32,22 33,11 34,00 34,84 35, ,61 24,55 25,50 26,44 27,39 28,33 29,28 29,94 30,61 31,27 32,16 33,06 33,95 35,05 36,47 38,41 39,41 40, ,39 26,39 27,39 28,44 29,49 30,54 31,59 32,60 33,62 34,11 35,00 35,89 36,78 38,20 39,25 40,30 41,35 42, ,79 27,86 28,93 30,03 31,12 32,75 34,39 34,74 35,63 36,53 37,44 38,35 39,25 40,91 42,01 43,11 44,23 45, ,75 28,88 30,00 31,12 32,25 33,90 36,10 36,85 37,60 38,35 39,25 40,16 41,07 42,95 44,07 45,19 46,37 47, ,66 30,35 32,03 33,21 33,85 35,56 37,28 38,06 38,84 39,63 40,54 41,45 42,36 44,39 45,57 46,74 47,95 49, ,68 34,10 35,95 37,28 38,60 39,93 41,26 42,14 43,02 43,91 44,89 45,87 46,85 49,22 50,54 51,87 53,19 54, ,18 37,66 39,14 40,56 41,99 43,47 44,95 45,90 46,85 47,80 48,81 49,81 50,82 53,61 55,09 56,57 58,00 59, ,31 39,85 41,39 42,94 44,48 46,02 47,56 48,63 49,69 50,76 51,77 52,78 53,79 56,93 58,47 60,01 61,55 63, ,48 43,19 44,89 46,54 48,18 49,89 51,59 52,73 53,86 55,00 56,04 57,07 58,11 61,70 63,41 65,11 66,82 68, ,52 44,25 45,99 47,72 49,46 51,20 52,93 54,09 55,25 56,40 57,44 58,47 59,51 63,29 65,05 66,82 68,55 70, ,64 46,45 48,27 50,14 52,02 53,83 55,65 56,85 58,06 59,27 60,33 61,40 62,46 66,52 68,40 70,28 72,09 73, ,10 47,98 49,85 51,79 53,73 55,60 57,48 58,73 59,98 61,23 62,29 63,36 64,42 68,78 70,69 72,61 74,49 76, ,56 49,50 51,44 53,44 55,44 57,38 59,31 60,61 61,90 63,19 64,25 65,32 66,38 71,03 72,99 74,94 76,88 78, ,22 52,27 54,33 56,44 58,56 60,61 62,66 64,03 65,40 66,77 67,86 68,95 70,04 75,11 77,16 79,21 81,27 83, ,72 53,86 55,99 58,15 60,31 62,43 64,55 65,97 67,40 68,82 69,91 71,00 72,09 77,42 79,53 81,65 83,77 85, ,21 55,44 57,66 59,86 62,07 64,25 66,43 67,91 69,39 70,87 71,96 73,06 74,15 79,73 81,91 84,09 86,27 88, ,68 53,86 56,03 58,15 60,26 62,38 64,49 65,94 67,39 68,84 69,87 70,90 71,92 77,42 79,54 81,65 83,77 85, ,86 56,12 58,39 60,60 62,80 65,04 67,27 68,76 70,25 71,74 72,77 73,80 74,83 80,75 82,95 85,16 87,39 89, ,03 58,39 60,75 63,04 65,34 67,70 70,05 71,58 73,11 74,64 75,67 76,70 77,73 84,07 86,37 88,66 91,02 93, ,15 60,60 63,04 65,46 67,88 70,29 72,71 74,32 75,93 77,54 78,57 79,60 80,63 87,27 89,69 92,11 94,55 97, ,26 62,80 65,34 67,88 70,41 72,89 75,37 77,06 78,75 80,44 81,47 82,50 83,53 90,47 93,01 95,55 98,09 99,98

9 Brandspjäll 9 Övervakningssystem Tre principiella system Vårt modulbaserade system för styr och övervakning lämpar sig väl för de flesta anläggningar med brandspjäll. Modulerna kan kombineras så att de passar för allt från mycket enkla system för de allra minsta anläggningarna till avancerade system med datoriserad övervakning för stora projekt. Funktioner som ingår är hantering av rökdetektorer, förregling och styrning av fläktar eller luftbehandlingsaggregat, ingångar för externt brandlarm och nattdrift. Motionering och övervakning av spjällens funktion ingår också. Vi levererar även rökdetektorer och kopplingsboxar för enkel inkoppling av spjällen. I de tre principsystemen hittar du några exempel på möjliga kombinationer av styrmodulerna till kompletta styrsystem. System: KSUB Stand Alone SUSB SUSB-E SUSB-E8 KSUA KSUA-TCP/IP KSUB (som expansionsmodul) KSUB Light Antal spjäll (128) 0 (128) Antal spjällgrupper (64) 0 (64) Spjäll stänger vid brand x x x x x x x x - Spjäll öppnar vid brand - x x x x x x x - Antal RD-slingor (64) 0 (64) Ingång för externt brandlarm (x) x - - x x Ingång för nattdrift (x) x - - x x Extra ingångar Fläktförregling Fläktstyrningar Expanderbar Nej Ja - - Ja Ja Kommunikation via MODBUS Ja Kommunikation via TCP/IP Ja (x): En av funtionerna kan användas samtidigt 0 (64): 0 på enheten, max 64 via expansionsmoduler 0 (128): 0 på enheten, max 128 via expansionsmoduler KSUC Enkelt system - KSUB KSUB Max 4 spjäll i 2 grupper, endast brandspjäll (stänger vid brand) 2 Rökdetektorslingor Ingång för externt brandlarm eller nattdrift Utan kommunikation 1 Fläktförregling Ingångar KSUB art.nr 9263 Externt brandlarm / Nattdrift (IN) 2x Rökdetektorslinga, max 2 brandzoner Parallellkopplade spjäll (2+2 eller 3+1) Utgångar Summalarm 2 spjällgrupper, 4 spjäll möjligt vid paralellkoppling ALLA SPJÄLL STÄNGER VID BRAND! Förregling av AHU / Fläkt Utlöst detektor

10 10 Brandspjäll Expanderbart system utan kommunikation SUSB SUSB Max 4 spjäll i 2 grupper, spjäll kan öppna eller stänga 2 Rökdetektorslingor Ingång för externt brandlarm Ingång för nattdrift 2 Fläktstyrningar/föreglingar Expanderbart med SUSB-E och SUSB-E8 SUSB-E: Max 4 spjäll i 4 grupper SUSB-E8: Max 18 spjäll i 8 grupper Ingångar SUSB art.nr 9269 Utgångar Nattdrift (IN) 230 V AC Externt brandlarm (IN) 2x Rökdetektorslinga, max 2 brandzoner Summalarm SUSB-E art.nr 9274 Parallellkopplade spjäll (2+2 eller 3+1) 230 V AC 2 spjällgrupper, 4 spjäll möjligt vid paralellkoppling ALLA SPJÄLL STÄNGER VID BRAND!...max 4 spjäll i 4 grupper 2x Fläktstyrning Utlöst detektor Kan expanderas med godtyckligt antal SUSB-E/SUSB-E8 SUSB-E8 art.nr max 18 spjäll i 8 grupper Avancerat system, med kommunikation KSUA + KSUB / KSUB-Light / KSUC KSUA 0 spjäll på KSUA kan hantera upp till 64 grupper med 128 spjäll via undermoduler, kan öppna eller stänga 0 RD-slingor på KSUA kan hantera upp till 64 detektorgrupper via undermoduler Ingång för externt brandlarm Ingång för nattdrift 2 Fläktstyrningar Kommunikation via MODBUS (KSUA) eller TCP/IP (KSUA TCP/IP) Expanderbart med KSUB / KSUB-Light / KSUC KSUB: Max 4 spjäll i 2 grupper (enligt ovan), 2 RD-slingor KSUB-Light: Max 4 spjäll i 2 grupper, 0 RD-slingor KSUC: Ingångsmodul med upp till 16 ingångar Externt brandlarm (IN) 2x Rökdetektorslinga, max 2 brandzoner Ingångar Nattdrift (IN) MODBUS eller TCP/IP Parallellkopplade spjäll (2+2 eller 3+1) KSUA art.nr 9261 MODBUS eller KSUA TCP/IP art.nr 9262 TCP/IP KSUB art.nr 9263 Kan expanderas med max 32 slavenheter KSUB, KSUB-light eller KSUC KSUB-light art.nr 9265 Spjällen kan grupperas fritt i max 64 brandzoner. Utgångar 2x Fläktstyrning Utlöst detektor Summalarm KSUC art.nr 9266 Ingångsmodul med 16 ingångar för brandlarm, fläktlarmer m.m.

11 Tillbehör KBox Enkel anslutning av ställdon till styr och övervakningsenhet. Med eller utan tryckknapp för test av spjäll Enkel paralellkoppling Ersätter nödvändig kopplingspunkt mellan ställdon och styr & övervakningsenhet. Rökdetektor (UG-3-0) och Montagehylla (UG-MG) Rökdetektorn UG-3-O är utvecklad för att mäta rökgaser i ventilationskanaler och är specialkonstruerad för optimal luftströmning genom rökdetektorn. Systemet uppfyller därmed alla krav på en god brandsäkerhet vid lufthastigheter mellan 0,2 m/s och 20 m/s. Montagehylla (UG-MG) för montering av UG-3-O på runda kanaler eller plana kanaler med isolering.
