1 Styrutrustning FICO-128 för brandspjäll

2 Nya FICO Enkel att projektera Enkel att installera Enkel att använda Enkel att projektera och att installera Fico-128 innehåller alla viktiga funktioner som krävs för en säker och pålitlig installation. Systemet är uppbyggt med kontrollenhet och multiboxar. Kontrollenheten klarar av att hantera upp till 128 spjäll med individuell indikering. Multiboxen kan hantera 2 st spjäll och 2 st rökdeckare. Genom att systemet på detta sätt byggs upp med hjälp av moduler är det väldigt enkelt att bygga ut och komplettera befintlig anläggning. Både kontroll enhet och multibox matas med 230V. Till systemet ansluts 24V spjällställdon som spänningsmatas från multibox. Dessutom finns möjlighet att ansluta systemet till ett överordnat system via den inbyggda ModBus-kommunikat ionen. Kontrollenheten kan hantera upp till tio grupper med separat fläktförregling. Två reläer till denna funktion finns inbyggda i kontroll enheten. Om man behöver fler grupper kompletterar man systemet med reläboxar. Med hjälp av den steg för steg uppbyggda installationsmanualen är systemet snabbt och enkelt att installera och konfigurera. Enkel att använda Kontrollenheten består av en panel med display, LED-indikatorer och navigerings-/snabbvalstangenter. Alla funktioner, inställningar och avläsningar nås via menysystemet. För att underlätta nås också vissa funktioner via snabbtangenter. För snabb avläsning finns också LED-indikatorer på panelen. Inställningar är skyddade via ett användarnivåskydd i tre inloggningsbara nivåer. För att ytterligare underlätta övervakning kan man via multibox avläsa lokal status. Intelligent styrutrustning med flexibel uppbyggnad Inbyggd modbus kommunikation Individuell indikering Kontrollenhet FCLA-128 kan hantera upp till 128 spjäll tillsammans med multibox FCBA-2. Till varje multibox kan 1-2 spjäll och 1-2 rökdetektorer kopplas in.

3 Egenskaper hos nya FICO-128 som ger dig fördelar Kan hantera upp till 128 spjäll Display & LED för indikering av status i anläggningen. Enkel meny för avläsning och inställningar. Snabbtangenter för larm & översiktsmeny. Symboler i display för att underlätta användandet. Valbart språk i display SE, FI, ENG. Användarnivåer för skydd av inställningar. Larm-/händelsehistorik för att underlätta felsökning. Serviceläge för att underlätta service & underhåll. Inställbart intervall för spjällmotionering. Möjlighet till manuell motionering i olika nivåer. Central & lokal felindikering av spjäll & rökdetektor. Möjlighet att enkelt bygga ut befintlig installation. Extern ingång för överstyrning. Extern ingång för brandlarm. Indelning i 1-10 grupper, för separat förregling av aggregat/fläktar. Inbyggd kommunikation (Modbus). Anslutning för 1-2 brandspjäll i varje multibox. Enkel inkoppling (märkning i multibox lika som ställdon). Manuell motionering av brandspjäll i multibox. ST-T23 ST-F24 ST-T11 ST-F12 ST-F12 ST-T11 ST-F24 RD-F21 RD-F11 Kontrollenhet FCLA-128 RD-F11 RD-F21 Multibox FCBA-2 Multibox FCBA-2 Multibox FCBA-2 Multibox FCBA-2 ST-T23 installationsexempel FICO-2 - Styrutrustning för max 2 spjäll Kontrollenhet FCMA ST RD ST RD installationsexempel

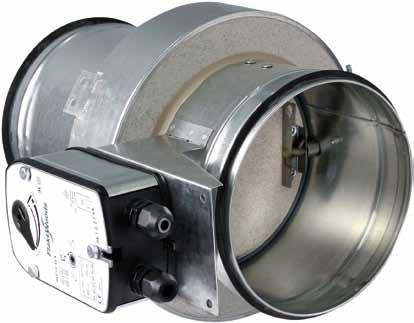

4 Nya innovativa brandspjäll testade enligt EN ETPR-EI-1 Brand-/brandgasspjäll Brandklass EI 60 / E 120 Testad enligt EN standard Storlekar Ø Låg vikt ETPR-EI-2 Brand-/brandgasspjäll Brandklass EI 120 Testad enligt EN standard Storlekar Ø Låg vikt De nya cirkulära Brand-/brandgasspjällen från Fläkt Woods Kompakt konstruktion. Gjord för att monteras i vägg eller bjälklag med anslutning av cirkulär kanal. Möjliggör enkel och kostnadseffektiv installation. Försedd med Veloduct gummitätning. Konstruktionen medger att spjällmotorn kan monteras horisontalt eller vertikalt. Snabb och enkel installation tack vare låg vikt.

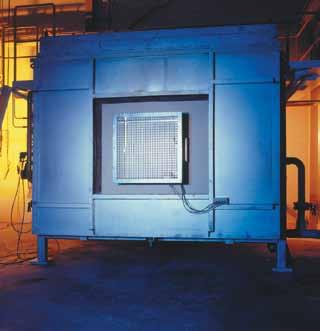

5 Stort sortiment av brandspjäll och tillbehör Eget brandlaboratorium Kontinuerlig forskning och utveckling hos Fläkt Woods garanterar optimala produkter och systemlösningar för våra kunder. Alla våra produkter testas i Fläkt Woods brandtestlaboratorium för att säkerställa bästa produktutveckling. Alla Fläkt Woods brand- och evakueringsspjäll är testade under produktutvecklingsfasen. Eftersom vi använder vårt eget brandtestlaboratorium kan vi utveckla produkter som är optimerade för att motsvara behovet hos varje enskild kund. ETPS-EI Brand-/brandgasspjäll Brandklass EI 60 Testad enligt EN standard Storlekar 200x x800 Gjord för genomföring i massiv byggnadsdel och i gipsvägg. Två inspektionsluckor som standard. Unik lösning med inkapslat underhållsfritt länkarms sytem vilket underlättar vid rensning av kanalsystemet. Konstruktionen medger installation av spjällaxel antingen horisontalt eller vertikalt. ETPR-E-1 Cirkulärt brandgasspjäll Brandklass E 90/E 120 Storlekar mm Med elektriskt ställdon ETPS-E Rektangulärt brandgasspjäll Brandklass E 120 Storlekar 200x x1200 mm Med elektriskt ställdon ETER Cirkulärt evakueringsspjäll Storlekar mm Med elektriskt ställdon ETES Rektangulärt evakueringsspjäll Storlekar 200x x1200 mm Med elektriskt ställdon

6 Fläkt Woods och brandskydd Utdrag ur Brandskyddshandboken Systemlösningar Gör så här: 1. Välj den byggnadstyp som bäst motsvarar det aktuella projektet, och slå upp det kapitlet. 2. Under kapitlet finns förutsättningar för den aktuella byggnadstypen och rekommendationer om ventilationsbrandskydd. Om du behöver hjälp med att sammanställa dina krav kan du gå till kapitel Fläkt i drift eller spjäll på sidorna Om du behöver mer information om de olika brandskyddslösningarna gå till översikterna i kapitel 2 och För en mer detaljerad beskrivning av de olika brandskyddsprodukterna hänvisar vi till kapitel 4. Ett ventilationssystem ska vid brand inte tillåtas sprida brand och brandgas. Utifrån vår kunskap och långa erfarenhet har vi utvecklat en rad produkter och system för brandskydd i alla typer av byggnader och verksamheter. Bostäder sid. 34 Kontor sid. 28 För att ge en lättarbetad sammanställning av hur ventilationsprodukter kan användas i brandskydd har vi tagit fram en handbok. Handboken är producerad i samarbete med Fire Safety Design AB, ett brandkonsultföretag med mer än 25 års erfarenhet av brandsäkerhetslösningar. Vårdanläggningar sid. 46 Skolor sid. 40 Brandskyddshand boken går att beställa kostnads fritt hos våra säljkontor i landet. Se baksidan på denna folder så hittar du närmsta kontor att kontakta. Hotell sid. 52

7 Vårdanläggningar De höga kraven på skydd i vårdanläggningar måste beaktas. Sovande personer vistas i lokalerna och de får inte exponeras för giftiga eller toxiska brandgaser. Det stora skyddskravet innebär att systemet måste utformas med stora säkerhetsmarginaler. Fakta - vårdanläggning Skyddsmål Begränsa brandgas- Rökcellsindelning Korridor Brandflöde 1000 l/s spridning Ventilationssystem FT(X) vanligast Utrymningsväg Två eller flera Brandtryck 1000 Pa separata trapphus Skyddsmetod Brand-/brandgasspjäll Ytskiktsklass i tak Utrymningsväg B-s1, d0 Brandbelastning 200 MJ/m 2 eller fläkt i drift Utrymningsväg B-s1, d0 omslutningsyta Brandcellskrav Brandteknisk klass EI 30 Brandskydd Utrymningslarm eller EI 60 Automatiskt brandlarm Brandcellsindelning Trapphus för utrymning, Persontäthet 0,1 personer/m 2 Vårdavdelning, Storkök Teknikutrymmen

8 We Bring Air to Life FWG_Fire safety_control equipment FICO_brochure_8728_SE_ Copyright 2009 Fläkt Woods Group Condesign Info Productions AB Fläkt Woods Group kan erbjuda ett komplett sortiment av produkter och lösningar för ventilation, luftbehandling och industriell luftteknik Försäljningskontor Luleå Skellefteå Umeå Sundsvall Uppsala Västerås Sollentuna Karlstad Örebro Norrköping Jönköping Växjö Kalmar Göteborg Halmstad Helsingborg Malmö Fläkt Woods AB Kung Hans väg 12 SE Sollentuna Tel
