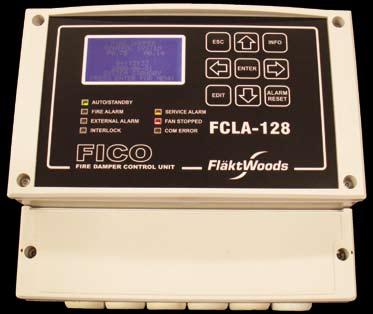

UTGÅTT Se nytt dat Övervakningssystem FICO-128 Monterings-, drift- och underhållsanvisning

Transkript

1 Monterings-, drift- och underhållsanvisning 0/009

2 Innehåll Inkopplingsanvisning individuell indikering...3 Topologi för FICO FCLA-8 med en och två kommunikationsslingor Topologi för FICO FCLA-8 med två kommunikationsslingor och fyra fläktförreglingar (Grupp A, B, C och D) Kontrollenhet FCLA Multibox FCBA- och reläbox FCFA Installation multibox FCBA Installation kontrollenhet FCLA Idrifttagning av FCLA-8 med tillhörande multiboxar FCBA Lägg till flera / ändra fläktgrupper Kontroll av drifstatus...5 Manuell test av spjäll, multiboxar och grupper...6 Ställa av en multibox vid service för att kunna utföra service av spjället utan att larm aktiveras Lägga till en multibox i systemet Lägga till en reläbox i systemet Koppla in spjällmotor / rökdetektor i multibox där det i nuläget endast finns en spjällmotor / rökdetektor inkopplad... 6 Koppla bort spjällmotor / rökdetektor i multibox där det i nuläget finns två spjällmotorer / rökdetektorer inkopplade Koppla bort multibox / reläbox ur systemet Larmer i kontrollenhet FCLA Larmer i multibox FCBA Larmkoder och händelser i FCLA-8 som visas i Alarm History... 7 Anläggningar med elbatteri i aggregatet där det behövs efterblåsning innan fläkten stoppar... 7 Fabriksåterställning av kontrollenhet FCLA Hjälpmedel för dokumentering av anläggning... 9 Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

3 Inkopplingsanvisning individuell indikering Inkopplingsanvisning individuell indikering. Allmänt Kontrollenhet FCLA-8, multibox FCBA- och reläbox FCFA- innehåller elektroniska komponenter som vid felaktigt handhavande kan skadas. Innan apparaten spänningsätts ska alla yttre installationer vara klara. Kontrollenhet FCLA-8, multibox FCBA- och reläbox FCFA- monteras med 4 st skruvar som monteras under kapslingens lock för att bibehålla kapslingsklassen IP54.. Ingångar FCLA-8 Spänningsmatning AC 30 V, A, klämmorna L, N och PE. Exempel på kabeltyp: EKK3G,5.3 Utgångar Alla reläutgångar är potentialfria kontakter redovisade i spänningslös drift. Summalarmkontakter för Brandlarm (märkta med FIRE) i FCLA-8 är avsedda för 4 V, 3 A resistiv last. Summalarmkontakter för Servicelarm (märkta med SER- VICE) i FCLA-8 är avsedda för 4 V, 3 A resistiv last. Reläkontakter för förregling av ventilationsaggregat (märkta med FAN A och FAN B) i FCLA-8 är avsedda för AC 30 V, 3 A resistiv last. Exempel på kabeltyp: EKK. Ifall att det behövs flera reläkontakter för förregling av ventilationsaggregat går det att komplettera med reläbox FCFA-..4 Spjällställdon Spjällställdon kopplas in i multibox FCBA-, upp till 64 spjällställdon per slinga med individuell indikering kan anslutas till systemet, dock max. två per mutibox. Två slingor finns tillgängliga i kontrollenhet FCLA-8. För att få ett fullt utbyggt system med 8 spjällställdon måste man använda sig av bägge slingorna (Link och Link ). Matning till spjällställdon och kopplas in i multibox FCBA- på plintarna och (märkta med MOTOR). Indikering för stängt spjäll, kopplas in på plintarna S och S (märkta med MOTOR SWITCHES) och indikering för öppet spjäll, kopplas in på plintarna S4 och S6 (märkta med MOTOR SWITCHES). S3 och S5 används ej och ska isoleras..5 Rökdetektorer Rökdetektorer kopplas in i multibox FCBA-, upp till 64 rökdetektorer med individuell indikering per slinga kan anslutas till systemet, dock max. två per multibox. Det finns två slingor att utnyttja i kontrollenhet FCLA-8. För att få ett fullt utbyggt system med 8 rökdetektorer måste man använda sig av bägge slingorna (Link och Link ). Det går att välja mellan två fabrikat av rökdetektorer Siemens Rököga SOS eller Calectro UG-3- När Siemens Rököga SOC används är det möjligt att ändra känslighet på rökdetektorn. När rökdetektor Calectro UG-3- används måste det medlevererade motståndet, kohm kopplas in i rökdetektorn mellan plintarna och 5..6 Drift ventilationsaggregat I kontrollenhet FCLA-8 finns det två reläutgångar ( två grupper) för att förregla ventilationsaggregat. Vid behov av fler reläutgångar / grupper ansluts reläbox FCFA-. Upp till åtta reläboxar kan anslutas till systemet. (Detta innebär upp till totalt tio reläutgångar/grupper.).7 Inkoppling av kommunikation till multibox FCBA- I kontrollenhet FCLA-8 finns det plintar för inkoppling av kommuniukationsledning mellan kontrollenhet FCLA- 8 och multiboxar FCBA- LINK och LINK. Max. 3 multiboxar per kommunikationsslinga kan anslutas. Kabeltyp: För kontorsmiljö FKAR-PG xx0,5 För industrimiljö ELAKY xx0,6.8 Inkoppling av kommunikation till centralt styr och övervakningssystem I kontrollenhet FCLA-8 finns det plintar för inkoppling av kommunikationsledning märkt MODBUS slave till överordnat styr och övervakningssystem..9 Externa ingångar Det finns två ingångar för extern förregling: Ingång för externt brandlarm: Spjällen stänger och fläktförregling aktiveras vid utlöst externt brandlarm, går att kvittera först efter att externt brandlarm är återställt. Dessa plintar är normal bygglade, bygel tas bort vid inkoppling av denna funktion. Igång för extern förregling: Spjällen stänger och fläktförregling aktiveras. Återgår till normalläge efter det att förreglingen tagits bort. Dessa plintar är normalt bygglade, bygel tas bort vid inkoppling av denna funktion..0 Fläktgrupper (zoner) För att kunna förregla (stoppa) fläktar som finns i anläggningen måste reläer som finns i kontrollenhet FCLA-8 aktiveras (grupp A och B) grupp A är förvald. Finns det behov av fler grupper måste det anslutas reläboxar till kontrollenheten, max 8 reläboxar per kontrollenhet är möjligt vilket ger dig 0 reläer (grupper) att styra fläktar med. Alla multiboxar i systemet måste ha en grupp tilldelad sig för att kunna förregla fläktarna vid brand, indikera spjällfel, indikera kommunikationsfel och utföra spjällmotionering. Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

4 Topologi för FICO FCLA-8 med en och två kommunikationsslingor FICO FCLA-8 Matning 30 V Kommunikation till överordnat system Utgående brandlarm Utgående servicelarm Förregling av ventilationsaggregat FAN Matning 30V FCBA- Matning 30V FCBA- Förregling FAN Matning 30V FCBA- Förregling FICO FCLA-8 Matning 30 V Kommunikation till överordnat system Matning 30V FCBA- Utgående brandlarm Utgående servicelarm Förregling av ventilationsaggregat FAN (Grupp A) Förregling av ventilationsaggregat FAN (Grupp B) Förregling FAN Matning 30V FCBA- Förregling Matning 30V FCBA- Förregling FAN Matning 30V FCBA- Förregling 4 Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

5 3 Topologi för FICO FCLA-8 med två kommunikationsslingor och fyra fläktförreglingar (Grupp A,B,C och D) FICO FCLA-8 Matning 30 V Kommunikation till överordnat system Matning 30V FCBA- Utgående brandlarm Utgående servicelarm Förregling av ventilationsaggregat FAN (Grupp A) Förregling av ventilationsaggregat FAN (Grupp B) Förregling FAN Matning 30V FCBA- Förregling Matning 30V FCBA- Förregling FAN Matning 30V FCBA- Förregling Matning 30V FCBA- Förregling Grupp C Matning 30V FCFA- Matning 30V FCBA- Förregling Matning 30V FCBA- Förregling Grupp D Matning 30V FCFA- Matning 30V FCBA- Förregling Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

6 4 Kontrollenhet FCLA-8 ESC INFO ENTER AUTO/STANBY FIRE ALARM EXTERNAL ALARM INTERLOCK FICO FIRE DAMPER CTROL UNIT DAMPER TEST SERVICE ALARM FAN STOPPED COM ERROR EDIT FCLA-8 ALARM RESET 0 Max 30VAC/3A 30 VAC FAN A FAN B Max 4V/3A INPUTS Max 3 UNITS/LINK FIRE SERVICE ILOCK EXT. LINK LINK MODBUS SLAVE LINK LINK MODBUS SYSTEM 9 L N PE AUX Inkoppling av matning AC 30 V Inkoppling av fläktförregling för FAN (grupp ) och FAN (grupp ) 3 Inkoppling av utgående summalarm för BRAND (8 = NO, 9 = C och 0 = NC) 4 Inkoppling av utgående summalarm för SERVICE ( = NO, = C och 3 = NC) 5 Ingång för extern förregling. Behöver ej kvitteras på kontrollenhet FCLA-8 6 Ingång för extern brandlarm. Larmet måste kvitteras på kontrollenhet FCLA-8 7 Plintar för inkoppling av kommunikationsslinga mellan kontrollenhet och multiboxar/reläboxar 8 Plintar för inkoppling av kommunikationsslinga mot överordnat styr- och reglersystem 9 Plint (RJ45) för uppdatering av kontrollenhet FCLA-8 0 LINK Indikerar datatrafik på komm.slinga, blinkar grönt LINK Indikerar datatrafik på komm.slinga, blinkar grönt MODBUS Indikerar datatrafik på MODBUS, blinkar gult SYSTEM Indikerar spänning, grönt sken AUTO/STANDBY Fast grön vid drift Blinkar grönt vid STANDBY FIRE ALARM Blinkar rött vid larm Fast rött vid kvitterat larm EXTERNAL ALARM Blinkar rött vid externt brandlarm Fast rött vid kvitterat larm INTERLOCK Rött sken vid aktiv yttre förregling SERVICE ALARM Blinkar gult vid service larm FAN STOPPER Rött sken vid aktiv fläktförregling COM ERROR Blinkar rött vid kommunikationsfel LINK LINK MODBUS SYSTEM 6 Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

7 5 Multibox FCBA- och reläbox FCFA- Multibox FCBA- 30 VAC A B KOMM. T A B T L N PE STATUS 4 A S 4 A S PROG. COMM ERR LINK MOTOR MOTOR- SWITCHES DETECTOR MOTOR S S S4 S6 G/ M/ B L MOTOR- SWITCHES S S S4 S6 G/ M/ B 0 R 0 DETECTOR ADDRESS 0-99 UPDATE 8 DAMPER TEST 9 5 Inkoppling av matning AC 30 V DIP-omkopplare för aktivering av spjällmotor och rökdetektor 3 Indikeringar för spjälläge och status för rökdetektor 4 Plintar för inkoppling av förkontakterade spjällmotorer och rökdetektorer 5 Test av spjällmotorer 6 Slutmotstånd kommunikationsbuss aktiveras i sista multibox / reläbox per slinga 7 Inkoppling av kommunikationsbuss 8 Adressinställning för multibox (ex: 0 på den första och 5 på den andra = adress 5) 9 För uppdatering av multibox 0 Plintar för inkoppling av spjällmotorer rökdetektorer Lysdioder som visar driftstatus 3 3 A S A S Lysdiod indikerar öppet spjäll med grönt sken Lysdiod indikerar stängt spjäll med gult sken A SA S Lysdiod indikerar brandlarm med rött sken Lysdiod indikerar servicelarm med gult sken DIP-onkopplare ställs i läge vid inkopplat spjäll i multiboxen DIP-onkopplare ställs i läge vid inkopplat rökdetektor i multiboxen Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

8 Reläbox FCFA- 4 POWER FAN COMM ERR LINK 3 30 VAC FAN LINK L N PE A B T 5 ADDRESS UPDATE ADR GRP C D 3 E 4 F 5 G 6 H 7 I 8 J Inkoppling av matning AC 30 V Inkoppling av fläktförregling 3 Inkoppling av kommunikationsslinga 4 Lysdioder som visar driftstatus 5 Adressonkopplare 6 För uppdatering av reläbox 7 Förklaringar för adressonkopplare 8 Slutmotstånd kommunikationsbuss aktiveras i sista multibox / reläbox per slinga 8 Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

9 DETECTOR DETECTOR 6 Installation multibox FCBA- Obs! All installation ska utföras med spänningslös anläggning. Anslut kablage för matningsspänning AC 30 V till multibox FCBA- enligt gällande starkströmsföreskrifter. Titta på numrering på FCBA- bilden (sid 7) 30 VAC L N PE Anslut kommunikationskabeln till multiboxen och koppla den vidare till nästa multibox (FCBA-) eller kontrollenhetens (FCLA-8) slingan måste kopplas i serie och ledarna är ej växlingsbara. 7 FCBA- T B A FCLA Ej växlingsbara 3 Koppla in spjällmoterernas 4 V-matning på plintarna och alternativt anslut med snabbkopplingar (motorkabeln är då förkontakterad från fabrik). Koppla in spjällmoternas gränsläge på plintarna S, S, S4 och S6 alternativt anslut med snabbkopplingar. Ledare 3 och 5 från spjällmotor används ej och ska isoleras S S S4 S6 MOTOR MOTOR- SWITCHES 4 Koppla in rökdetektor Siemens SOS på plintarna G/, M/ och B. OBS! En rökdetektor per ingång och max. två per multibox får kopplas in. 5 Koppla in Calectro UG-3- på plintarna G/ och M/. OBS! Glöm ej slutmotstånd mellan plint och 5 i rökdetektorn. OBS! En rökdetektor per ingång och max. två per multibox får kopplas in. 6 Aktivera DIP-omkopplarna för spjällmotorer och rökdetektorerna när du kopplat in dem i multiboxen (FCBA-). OBS! separat aktivering för vänster (L) respektive höger sida (R) i multiboxen. (t.ex. om du har spjällmotor inkopplad ställ då den övre omkopplaren i läge ). (t.ex. om du har rökdetektor inkopplad ställ då den undre omkopplaren i läge ). 7 Ställ in adress med adressomkopplarna för multiboxen (FCBA-). (t.ex. adress = 0 på den första och på den andra ) (t.ex. adress 5 = på den första och 5 på den andra ) Adress 0 kommer att visas först i display. 8 I sista multiboxen / reläboxen i varje kommunikationsslinga ska slutmotstånd aktiveras. (LINK och LINK ). Sätt DIP-omkopplare och i läge , kohm G M B 5 RÖD SVART GRÅ G M ADDRESS 0-99 B G M B Den svarta fältet markerar läget på DIP-omkopplaren Den svarta fältet markerar läget på DIP-omkopplaren Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

10 7 Installation kontrollenhet FCLA-8 Obs! All installation ska utföras med spänningslös anläggning. Anslut kablage för matningsspänning AC 30 V till kontrollenhet FCLA- 8 enligt gällande starkströmsföreskrifter. Titta på numrering på FCLA-8 bilden (sid 6) 30 VAC L N PE Koppla in fläktförregling för Grupp A på plintarna 4 och 5. Koppla in fläktförregling för Grupp B på plintarna 6 och 7. FAN A FAN B Koppla in summalarms utgångarna för FIRE och SERVICE. Brytande vid larm plint 9 och 0. Slutande vid larm plint 9 och 8. Brytande vid larm plint och 3. Slutande vid larm plint och. 4 Plintar för Externt brandlarm. Det måste kvitteras på kontrollenhet FCLA-8 efter återställt centralt brandlarm. Plintar för Extern förregling. Behöver ej kvitteras på kontrollenhet FCLA-8. Ta bort de bygeln som sitter på plintarna 4 och 5 när du använder dig av ingången för EXTERNT brandlarm. Ta bort de bygeln som sitter på plintarna 6 och 7 när du använder ingången för EXTERN förregling. 5 Koppla in kommunikationslingan LINK (max 3st multiboxar) LINK (max 3st multiboxar) Det är fritt att använda sig av både kommunikationsslingorna även om du har färre än 3 multiboxar OBS! Alla multiboxar / reläboxar måste kopplas i serie FIRE SERVICE LINK LINK ILOCK EXT FCLA FCBA- B A 6 Om systemet ska kopplas upp mot överordnat styr- och övervakningssystem skall MODBUS slave kopplas in. OBS! Ledarna är ej växlingsbara 8 MODBUS SLAVE Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

11 8 Idrifttagning av FCLA-8 med tillhörande multiboxar FCBA- Idrifttagningsexempel av en grundinställning innehållande tre multiboxar som alla ska kopplas till fläktförregling grupp A. Vid indelning i fler grupper, följ först denna anvisning och utför sedan instruktionerna i avsnitt 9 och vid fler än två grupper även avsnitt 3. FICO FCLA-8 Matning 30V Utgående brandlarm Utgående servicelarm Förregling av ventilationsaggregat (Grupp A) Grupp A Matning 30V FCBA- Adr.0 Matning 30V FCBA- Adr.0 TF Matning 30V FCBA- Adr.03 FF Innan du börjar med inställningarna av kontrollenheten ska all installation vara klar i yttre komponenter. Se avsnitt 6 och 7. Om inte adresserna ställdes in i multiboxarna vid installationen, är det en fördel att göra detta innan du går vidare. Se avsnitt 6 punkt 7. För att underlätta drifttsättnigen och få automatisk inläsning av multi- / reläboxarnas adresser ska de alltid spännigssättas före kontrollenheten. 3 Spänningssätt kontrollenhet FCLA-8 Glömde du att spänningssätta multi- / reläboxarna före kontrollenheten tryck på UPDATE i multi- / reläboxen 4 Tryck på knappen ENTER 5 Välj raden LOG IN med hjälp av piltangenten, tryck därefter ENTER UPDATE Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

12 6 Logga in i systemet med koden 000. Använd dig av piltangenterna för att välja siffra och tryck ENTER efter varje siffra. Har du slagit in rätt kod visas LOGIN LEVEL 7 Tryck ENTER PASSWORD ENTER 8 INSTÄLLNING AV SPRÅK, ÅR, DATUM och TID. Välj raden SETTINGS med hjälp av piltangenterna och tryck ENTER 9 INSTÄLLNING AV SPRÅK. Välj raden LANGUAGE och tryck EDIT, tryck därefter PIL UPP en gång för svenska tryck och ENTER. 0 INSTÄLLNING AV ÅR,DATUM och DAG Tryck PIL NER en gång för att komma till DATE tryck EDIT använd sedan piltangenterna för att ändra år,datum och dag avsluta med ENTER. INSTÄLLNING AV TID Tryck PIL NER en gång för att komma till TIME tryck EDIT använd sedan piltangenterna för att ställa in timmar och minuter avsluta med ENTER. Välj raden CFIG SYSTEM med hjälp av piltangenten och tryck på ENTER 3 Välj raden SYSTEM och tryck ENTER 4 0 Visar multiboxens adress Visar om multiboxen är aktiverad 3 A Visar vilken grupp som multiboxen tillhör 4 Visar att det finns en spjällmotor inkoppad (L) 5 Visar att det finns en rökdetektor inkopplad (L) 6 Visar att det finns en spjällmotor inkopplad (R) 7 Visar att det finns en rökdetektor inkopplad (R) Exempel på hur det kan se ut med flera adresser och grupper Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

13 5 Under menyn SYSTEM måste du aktivera multiboxar (EN). Tryck EDIT två gånger. 6 Tryck PIL UPP för att aktivera multibox med adress 0, tryck därefter ENTER Grupp A är alltid förvald (ändra fläktgrupp se avsnitt 9) 7 Tryck PIL NER för att aktivera nästa multibox med adress 0 8 Tryck EDIT en gång, tryck PIL UPP en gång, tryck därefter ENTER. Grupp A är alltid förvald (ändra fläktgrupp se avsnitt 9) 9 Fortsätt med att aktivera multibox med adress 03. Tryck PIL NER, tryck EDIT en gång, tryck PIL UPP en gång, tryck därefter ENTER. Grupp A är alltid förvald (ändra fläktgrupp se avsnitt 9). Har du fler multiboxar i systemet fortsätter du på samma sätt tills alla är aktiverade. 0 Så ser det ut när du är färdig. Vill du ha fler fläktgrupper. Se avsnitt 9 Tryck ESC tre gånger. Välj SAVE CFIG AND EXIT Tryck ENTER För att starta upp systemet behöver du gå in i menyn SYSTEM MODE. Tryck PIL UPP för att komma till SYSTEM MODE tryck därefter ENTER. 3 Tryck EDIT, därefter PIL UPP och avsluta med ENTER. Systemet startar, spjällen öppnar och förreglingskontak en till ventilationsaggregatet släpper efter det att spjällen öppnat. 4 Tryck ESC Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

14 5 Gå till menyn SETTINGS, tryck ENTER Om du vill ändra datum och tid. Välj DATE med hjälp av PIL NER och tryck EDIT för att ändra år, mån och dag med hjälp av piltangenterna och avsluta med ENTER. Ställ in tiden på samma sätt och avsluta med ENTER. Tryck ESC 6 Gå till meny TEST & MAINTENANCE för att ställa in tid och intervall för motionering av spjällen. Välj SCHEDULE och tryck ENTER för att komma vidare till nästa meny. 7 TEST TIME = Önskat tidpunkt för motinering av spjällen, tryck EDIT ändra tiden med hjälp av pilknapparna och tryck därfeter ENTER. TEST INTERVALL = Hur ofta du vill motionera spjällen: 4 timmar, 48 timmar, 7 timmar, 96 timmar, 0 timmar, 44 timmar eller gång per vecka. När du väljer en gång per vecka måste du också bestämma vilken dag i veckan motioneringen ska ske. (Normalt i Sverige är 48h.) Tryck EDIT och därefter PIL UPP, välj önskad motioneringsintervall och avsluta med ENTER. Tryck ESC till du kommer till MAIN MENU. 8 Avsluta med att göra en manuell test av anläggningen se avsnitt. 4 Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

15 9 Lägg till flera / ändra fläktgrupper Systemet måste vara satt i STANDBY innan du kan utföra nedanstående: Om systmet inte befinner sig i STANDBY se avsnitt 3 punkt 7-4 Välj menyn CFIG SYSTEM och där efter väljer du SYSTEM och tryck ENTER 3 Ändra grupp för t.ex multibox nr 03: Markera raden för adress 03, tryck EDIT en gång, tryck PIL HÖGER, tryck EDIT en gång och PIL UPP, avsluta med ENTER Tryck ESC två gånger Du har nu valt att använda både grupp A och B, för fler fläktgrupper se avsnitt 4. 4 Gå in i menyn GROUPS för att aktivera grupp B 5 Välj raden för FCLA grupp B tryck EDIT och PIL UPP avsluta med att trycka på ENTER. Tryck ESC två gånger för att komma till menyn SAVE CFIG 6 Välj SAVE CFIG AND EXIT och tryck ENTER 0 Kontroll av drifstatus Tryck ENTER. Välj raden OP INFORMATI eller tryck på INFOknappen Här ser du statusen på anläggningen. För mer detaljerad information tryck ENTER Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

16 Manuell test av spjäll, multiboxar och grupper Logga in systemet med koden 000 se avsnitt 8, punkt 5 Tryck ENTER för att komma till MAIN MENU Välj menyn TEST & MAINTENANCE med hjälp av piltangenterna tryck därefter ENTER Välj menyraden MANUAL DAMPER TEST med hjälp av piltangenterna och tryck ENTER Välj TEST MULTIBOX med hjälp av piltangenterna och tryck därefter ENTER nu visas menyn. 3 Välj den multibox som du vill testa: t.ex.adress 0 med hjälp av piltangenterna och tryck därefter ENTER nu visas menyn OP INFORMATI Efter test av multibox tryck ESC och välj åter menyn TEST & MAINTENANCE för att testa en hel grupp av multiboxar Nu kommer spjällen som är anslutna till den multiboxen att motioneras och fläktrelä som är kopplat till den multiboxen faller (fläkten stannar). Spjällen öppnar igen efter ca. 5 sek. 4 Välj TEST GROUP med hjälp av piltangenterna och tryck därefter ENTER 5 Välj den grupp som du vill testa t.ex GRUPP A med hjälp av piltangenterna och tryck därefter ENTER Efter test av grupp tryck ESC och välj åter menyn TEST & MAINTENANCE för att testa en hel grupp av multiboxar Nu motioneras spjällen som är inkopplade i de multiboxar som är valda till grupp A och fläktrelä i grupp A faller (fläkten stannar). Spjällen öppnar igen efter ca. 5 sek. 6 Välj med TEST ALL med hjälp av piltangenterna och tryck därefter ENTER nu visas menyn OP INFORMATI. Alla spjäll motioneras och alla fläktreläerna faller (fläktarna stannar). Spjällen öppnar igen efter ca. 5 sek. Ställa av en multibox vid service för att kunna utföra service av spjället utan att larm aktiveras Logga in systemet med koden 000 Välj menyn TEST & MAINTENANCE med hjälp av piltangenterna tryck därefter ENTER Välj menyraden SERVICE MODE och tryck ENTER Välj vilken multibox som du vill ställa av med hjälp av piltangenterna och tryck EDIT och därefter ENTER. Multiboxen befinner sig nu serviceläge. Tiden är ställbar. För att avbryta SERVICE MODE ställer du tiden till 0:00 3 Tryck på INFO-knappen för att komma till OP INFORMA- TI Här kan du nu se statusen på anläggningen. 6 Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

17 3 Lägga till en multibox i systemet Inkoppling av ny multibox ska göras i spänningslöst tillstånd. Anslut alla yttre komponenter till multiboxen enligt inkopplingsanvisning se avsnitt 5. Installera kommunikationsslingan till multiboxen. Multiboxarna måste ligga i serie efter varandra. FCLA FCBA- T B A FCBA- T B A Ej växlingsbara Ej växlingsbara 3 Den nya multiboxen kan installeras var som helst på kommunikationsslingan. I de fall den nya multiboxen kommer att placeras sist på kommunikationsslingan måste slutmotståndet aktiveras med hjälp av DIP-omkopplarna och till läge. Glöm ej att ställa om DIP-omkopplarna i den multibox som tidigare var den som var placerad sist på kommunikationsslingan till läge OFF. OBS! Endast ett slutmotstånd per slinga får vara aktiverat. 4 Ställ in adressen på multiboxen med adressomkopplarna. Den svarta fältet markerar läget på DIP-omkopplaren ADDRESS Slå till spänningen på multiboxen och de kommer automatiskt att registreras i kontrollenheten 6 Ifall att du glömt att ställa in adressen innan du slog till spänningen gör enligt följande innan du går vidare. Tryck på knappen UPDATE i multiboxen. 7 Välj raden LOG IN med hjälp av piltangenten, tryck därefter ENTER UPDATE 8 Logga in i systemet med koden 000. Använd dig av piltangenterna för att välja siffra och tryck ENTER efter varje siffra. Har du slagit in rätt kod visas LOGIN LEVEL 9 Tryck ENTER PASSWORD ENTER 0 För att slutföra installationen av den nya multiboxen måste du göra enligt nedan Välj menyn SYSTEM MODE med hjälp av piltangenterna och tryck ENTER Välj raden MODE och tryck EDIT och tryck därefter PIL NER Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

18 3 Tryck ENTER 4 Nu befinner sig hela anläggningen i STANDBY, tryck ESC 5 Välj raden CFIG SYSTEM och tryck ENTER 6 Välj raden SYSTEM och tryck ENTER 7 Välj raden med adress t.ex 04 som du aktiverar med hjälp av piltangenterna. Tryck EDIT två gånger. Tryck PIL UPP och därefter ENTER 8 Fläktgrupp A är alltid förvald. Vill du ändra? Se avsnitt 9. 9 Tryck ESC två gånger. Välj raden SAVE CFIG AND EXIT Tryck ENTER 0 Välj raden SYSTEM MODE och tryck ENTER Tryck EDIT och därefter PIL UPP Tryck ENTER. Anläggningen startar och befinner sig i normal drift. Tryck ESC två gånger för att komma till första sidan. 8 Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

19 4 Lägga till en reläbox i systemet Inkoppling av reläbox ska göras i spänningslöst tillstånd. Anslut alla yttre komponenter till reläboxen enligt inkopplingsanvisning se avsnitt 5. Installera kommunikationsslingan till reläboxen. Reläboxen måste ligga i serie efter varandra med de andra existerande enheterna i kommunikationsslingan. FCLA FCBA- T B A FCFA- T B A Ej växlingsbara Ej växlingsbara 3 Den nya reläboxen kan installeras var som helst på kommunikationsslingan. I de fall den nya reläboxen kommer att placeras sist på kommunikationsslingan måste slutmotståndet aktiveras med hjälp av DIP-omkopplarna och till läge. Glöm ej att ställa om DIP-omkopplarna i den multibox som tidigare var den som var placerad sist på kommunikationsslingan till läge OFF. OBS! Endast ett slutmotstånd per slinga får vara aktiverat. 4 Ställ in önskad grupp som reläboxen ska ha med adressomkopplaren. Adress = Grupp C ( valt i detta exempel ) Adress = Grupp D osv. 5 Slå till spänningen på reläboxen och dem kommer automatiskt att registreras i kontrollenheten 6 Ifall att du glömt att ställa in adressen innan du slog till spänningen gör enligt följande innan du går vidare. Tryck på knappen UPDATE i multiboxen. 7 Välj raden LOG IN med hjälp av piltangenten, tryck därefter ENTER UPDATE Den svarta fältet markerar läget på DIP-omkopplaren ADDRESS -8 ADR GRP C D 3 E 4 F 5 G 6 H 7 I 8 J 8 Logga in i systemet med koden 000. Använd dig av piltangenterna för att välja siffra och tryck ENTER efter varje siffra. Har du slagit in rätt kod visas LOGIN LEVEL PASSWORD Tryck ENTER ENTER 0 För att slutföra installationen av reläboxen måste du göra enligt nedan Välj menyn SYSTEM MODE med hjälp av piltangenterna och tryck ENTER Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

20 Välj raden MODE och tryck EDIT och tryck därefter PIL NER 3 Tryck ENTER 4 Nu befinner sig hela anläggningen i STANDBY, tryck ESC 5 Välj raden CFIG SYSTEM och tryck ENTER 6 Välj raden SYSTEM och tryck ENTER 7 Välj raden för den multibox som ska kopplas till den nya fläktgruppen (C) Tryck EDIT en gång, tryck PIL höger en gång. Tryck EDIT en gång, tryck PIL UPP tills du kommer till den nya fläktgruppen ( C ) som du valt under punkt 4 Tryck ENTER och därefter ESC två gånger 8 Tryck ESC en gång. 9 Gå in i menyn GROUPS för att aktivera grupp C 0 Välj raden för R (reläbox ) tryck EDIT och PIL UPP avsluta med att trycka på ENTER. Tryck ESC två gånger för att komma till menyn SAVE CFIG Välj raden SAVE CFIG AND EXIT Tryck ENTER Välj raden SYSTEM MODE och tryck ENTER 0 Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

21 3 Tryck EDIT och därefter PIL UPP följt av ENTER 4 Anläggningen startar och befinner sig i normal drift. Tryck ESC en gång. 5 Tryck på INFO-knappen INFO 6 Här ser du statusen: Vad som finns inkopplad och vilken grupptillhörighet den har. Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

22 DETECTOR DETECTOR 5 Koppla in spjällmotor / rökdetektor i multibox där det i nuläget endast finns en spjällmotor/ rökdetektor inkopplad Börja med att ställa av den multibox som du ska komplettera med spjällmotor / rökdetektor. Logga in systemet med koden 000 Välj menyn TEST & MAINTENANCE med hjälp av piltangenterna tryck därefter ENTER Välj menyraden SERVICE MODE och tryck ENTER 3 Välj med vilken multibox som du vill ställa av med hjälp av piltangenterna och tryck EDIT och därefter ENTER. Multiboxen befinner sig nu serviceläge. Tryck ESC och gå in i menyn OP INFORMATI för att kontrollera att den befinner sig i SERVICE MODE 4 Gör nu multiboxen spänningslös innan du börjar med inkopplingen 5 Koppla in spjällmotorns 4 V-matning på plintarna och alternativt anslut med snabbkopplingar (motorkabeln är då förkontakterad från fabrik). Koppla in spjällmoternas gränsläge på plintarna S, S, S4 och S6 alternativt anslut med snabbkopplingar. Ledare 3 och 5 från spjällmotor används ej och ska isoleras. 4 6 S S S4 S6 MOTOR MOTOR- SWITCHES 6 Aktivera DIP-omkopplaren för spjällmotorn när du kopplat in dem i multiboxen (FCBA-). OBS! separat aktivering för vänster (L) respektive höger sida (R) i multiboxen. 7 Koppla in rökdetektor Siemens SOS på plintarna G/, M/ och B. OBS! En rökdetektor per ingång och max. två per multibox får kopplas in. 8 Koppla in Calectro UG-3- på plintarna G/ och M/. OBS! Glöm ej slutmotstånd mellan plint och 5 i rökdetektorn. OBS! En rökdetektor per ingång och max. två per multibox får kopplas in. 9 Aktivera DIP-omkopplaren för rökdetektorn när du kopplat in dem i multiboxen (FCBA-). OBS! separat aktivering för vänster (L) respektive höger sida (R) i multiboxen. 0 Anslut spänningen till multiboxen och gå tillbaka till menyn TEST & MAINTENANCE och välj SERVICE MODE Den svarta fältet markerar läget på DIP-omkopplaren, kohm G M B 5 RÖD SVART GRÅ G M B G M B Den svarta fältet markerar läget på DIP-omkopplaren I menyn SERVICE MODE återställer du tiden för service. Ställ tiden till 0:00 för att avbryta SERVICE MODE Tryck ESC på knappen INFO för att se status. INFO Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

23 DETECTOR DETECTOR 6 Koppla bort spjällmotor / rökdetektor i multibox där det i nuläget finns två spjällmotorer/ rökdetektorer inkopplade Börja med att ställa av den multibox som du ska ta bort en spjällmotor / rökdetektor i. Logga in systemet med koden 000 Välj menyn TEST & MAINTENANCE med hjälp av piltangenterna tryck därefter ENTER Välj menyraden SERVICE MODE och tryck ENTER 3 Välj med vilken multibox som du vill ställa av med hjälp av piltangenterna och tryck EDIT och därefter ENTER. Multiboxen befinner sig nu serviceläge. Tryck ESC och gå in i menyn OP INFORMATI för att kontrollera att den befinner sig i SERVICE MODE 4 Gör nu multiboxen spänningslös innan du börjar med inkopplingen 5 Koppla bort spjällmotorns 4 V-matning på plintarna och alternativt ta ut snabbkopplingen (motorkabeln är då förkontakterad från fabrik). Koppla bort spjällmoternas gränsläge på plintarna S, S, S4 och S6 alternativt ta ut snabbkopplingar. 4 6 S S S4 S6 MOTOR MOTOR- SWITCHES 6 Deaktivera DIP-omkopplaren för spjällmotorn när du kopplat ur dem från multiboxen (FCBA-). OBS! separat aktivering för vänster (L) respektive höger sida (R) i multiboxen. 7 Koppla bort rökdetektor Siemens SOS på plintarna G/, M/ och B. Den svarta fältet markerar läget på DIP-omkopplaren G M B RÖD SVART GRÅ G M B 8 Koppla bort Calectro UG-3- på plintarna G/ och M/. xxx, kohm 5 G M B 9 Deaktivera DIP-omkopplaren för rökdetektorn när du kopplat ur dem från multiboxen (FCBA-). OBS! separat aktivering för vänster (L) respektive höger sida (R) i multiboxen. 0 Anslut spänningen till multiboxen och gå tillbaka till menyn TEST & MAINTENANCE och välj SERVICE MODE Den svarta fältet markerar läget på DIP-omkopplaren I menyn SERVICE MODE återställer du tiden för service. Ställ tiden till 0:00 för att avbryta SERVICE MODE Tryck ESC på knappen INFO för att se status. INFO Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

24 7 Koppla bort multibox / reläbox ur systemet Logga in i sytemet. Gå till menyn SYSTEM MODE och tryck ENTER Välj raden MODE och tryck EDIT och tryck därefter PIL NER och ENTER 3 Tryck ESC, välj CFIG SYSTEM och ENTER 4 Välj raden SYSTEM och tryck därefter ENTER 5 Välj den adress som du vill ta bort med PIL NER och tryck EDIT två gånger. Tryck PIL NER och därefter ENTER 6 Tryck PIL höger för att ta bort grupptillhörighet. Tryck EDIT och därefter PIL NER och ENTER 7 Tryck EDIT tre gånger 8 Välj raden SAVE CFIG AND EXIT Tryck ENTER 9 Tryck nu på INFO-knappen för att se status INFO 4 Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

25 8 Larmer i kontrollenhet FCLA-8 AUTO/STANDBY lyser med grönt sken när det finns spänning. AUTO/STANDBY blinkar med grön sken då anläggningen är satt i STANDBY mode och det finns spänning. AUTO/STANDBY blinkar med grönt sken då anläggningen är ställd i STANDBY. FIRE ALARM blinkar med rött sken då rökdetektor löst och ej kvitterat i FCLA-8 FIRE ALARM lyser med fast rött sken vid kvitterat larm 3 EXTERNAL ALARM blinkar med rött sken då centralt brandlarm är aktiverat och ej kvitterat i FCLA-8 EXTERNAL ALARM lyser med fast rött sken då centralt brandlarm är kvitterat. 4 INTERLOCK lyser med lyser med fast rött sken då funktionen är aktiverad. INTERLOCK släcks när funktionen avaktiveras. 5 DAMPER TEST lyser med fast gult sken vi test av spjällmotorer 6 SERVICE ALARM blinkar med gult sken vid servicealarm från rökdetektor och ej kvitterat i FCLA-8 SERVICE ALARM lyser med fast gult sken när larmet är kvitterat i FCLA-8 SERVICE ALARM blinkar med gult sken vid spjällfel och ej kvitterat i FCLA-8 SERVICE ALARM lyser med fast gult sken vid spjällfel när larmet är kvitterat i FCLA-8 SERVICE ALARM blinkar med gult sken vid kommunikationsfel och ej kvitterat i FCLA-8 SERVICE ALARM lyser med fast gult sken vid kommunikationsfel när larmet är kvitterat i FCLA-8 SERVICE ALARM blinkar med gult sken då anläggningen är ställd i STANDBY 7 FAN STOPPED lyser med fast rött när spjällen är stängda, slocknar när spjällen har öppnat FAN SOPPED lyser med fast rött sken vid motionering av spjällen, slocknar när spjällen har öppnat. FAN STOPPED lyser med fast rött sken vid kommunikationsfel, slocknar när spjällen åter öppnat FAN STOPPED lyser med fast rött sken då anläggningen är ställd i STANDBY 8 COM ERROR binkar med rött sken vid kommunikationsfel och ej kvitterat i FCLA-8 COM ERROR lyser med fast rött sken vid kommunikationsfel när larmet är kvitterat i FCLA-8. AUTO/STANBY FIRE ALARM EXTERNAL ALARM INTERLOCK AUTO/STANBY FIRE ALARM EXTERNAL ALARM INTERLOCK AUTO/STANBY FIRE ALARM EXTERNAL ALARM INTERLOCK AUTO/STANBY FIRE ALARM EXTERNAL ALARM INTERLOCK AUTO/STANBY FIRE ALARM EXTERNAL ALARM INTERLOCK AUTO/STANBY FIRE ALARM EXTERNAL ALARM INTERLOCK AUTO/STANBY FIRE ALARM EXTERNAL ALARM INTERLOCK AUTO/STANBY FIRE ALARM EXTERNAL ALARM INTERLOCK DAMPER TEST SERVICE ALARM FAN STOPPED COM ERROR DAMPER TEST SERVICE ALARM FAN STOPPED COM ERROR DAMPER TEST SERVICE ALARM FAN STOPPED COM ERROR DAMPER TEST SERVICE ALARM FAN STOPPED COM ERROR DAMPER TEST SERVICE ALARM FAN STOPPED COM ERROR DAMPER TEST SERVICE ALARM FAN STOPPED COM ERROR DAMPER TEST SERVICE ALARM FAN STOPPED COM ERROR DAMPER TEST SERVICE ALARM FAN STOPPED COM ERROR Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

26 9 Larmer i multibox FCBA- Lysdiod lyser med fast grönt sken då spjällmotorn är öppen Lysdioden blinkar med grönt sken då spjällmotorn är öppen men att det tog längre tid än 3minuter att öppna (spjället går tungt) A S Grön och gul lysdiod blinkar betyder att spjället fastnat mellan ändlägena. Lysdioden lyser med fast gult sken då spjällmotorn är stängd. Lysdioden blinkar med gult sken då spjällmotorn är stängd men att det tog längre tid än minut för att stänga. (spjället går tungt) A S Grön och gul lysdiod blinkar betyder att spjället fastnat mellan ändlägena 3 Lysdioden blinkar med rött sken när rökdetektorn löst ut (brand) A S 4 Lysdioden blinkar med gult sken vid servielarm på rökdetektorn. A S 5 Lysdioden lyser med fast grönt sken när det finns spänning 6 Lysdioden blinkar med grönt sken när man laddar ny firmvare 7 Lysdioden blinkar med rött sken när kommunikationen försvinner. Lysdioden lyser med fast rött sken om kommunikationen förblir avbruten med kontrollenheten och spjällen stänger samt att fläktförregling kommer att falla. 8 Lysdioden flimmrar med grönt sken när allt är OK Lysdioden blinkar med grönt sken om du ändrar adressen under drift tills du har tryckt på UPDATE för att ändra adress. Lysdioden lyser inte alls om adresse är inställd till 00 STATUS PROG. COMM ERR LINK STATUS PROG. COMM ERR LINK STATUS PROG. COMM ERR LINK STATUS PROG. COMM ERR LINK 6 Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

27 0 Larmkoder och händelser i FCLA-8 som visas i Alarm History 0= USER: Log in = USER: Log out = USER: Wrong password 3= System start 4= Power failure 5= Fire Alarm 6= Service Alarm 7= Damper failure 8= External Alarm 9= Interlock 0= Comm Error = Damper test Anläggningar med elbatteri i aggregatet där det behövs efterblåsning innan fläkten stoppar Välj raden LOG IN med hjälp av piltangenten, tryck därefter ENTER Logga in i systemet med koden 000. Använd dig av piltangenterna för att välja siffra och tryck ENTER efter varje siffra. Har du slagit in rätt kod visas LOGIN LEVEL PASSWORD Tryck ENTER ENTER 4 Välj raden PARAMETERS 5 Välj raden DAMPER DELAY och tryck EDIT, använd piltangenterna för att ställa in hur länge spjällen ska vara öppna efter det att fläktförreglingen aktiveras, avsluta med ENTER (inställbart 0-50s) default 4s. VIKTIGT! Efterblåsningstiden som ställs in i aggregatets styrsystem måste vara kortare än den som vi ställer in här. 6 Tryck ESC ESC Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

28 Fabriksåterställning av kontrollenhet FCLA-8 Välj raden LOG IN med hjälp av piltangenten, tryck därefter ENTER Logga in i systemet med koden 000. Använd dig av piltangenterna för att välja siffra och tryck ENTER efter varje siffra. Har du slagit in rätt kod visas LOGIN LEVEL PASSWORD Tryck ENTER ENTER 4 Välj menyn SYSTEM MODE med hjälp av piltangenterna och tryck ENTER 5 Välj raden MODE och tryck EDIT och tryck därefter PIL NER 6 Tryck ENTER 7 Nu befinner sig hela anläggningen i STANDBY tryck ESC (spjällen stänger och ventilationsaggregat stoppar) 8 Välj raden FACTORY SETTINGS med hjälp av piltangenterna och tryck ENTER 9 Välj raden CTINUE för att göra en fabriksinställning av kontrollenheten FCLA-8. När du tryck ENTER kommer alla inställningar att raderas och kontrollenheten FCLA-8 kommer att nollställas. 0 Kontrollenheten FCLA-8 står kvar i läge STANDBY För att konfigurera om kontrollenheten se avsnitt 8, punkt 8 8 Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

29 3 Hjälpmedel för dokumentering av anläggning Anläggning: Datum: Ritn. Beteckning för kontrollenhet FCLA-8: Motioneringsintervall: Klockslag: Ev. Veckodag: Förreglingsgrupp: (A-J) Ritningsbeteckningar för i förreglingsgruppen ingående aggregat/fläktar: Multibox FCBA- Nr: (0-99) Ritningsbeteckningar Left Right Spjäll Rökdeckare Spjäll Rökdeckare Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.

30 Multibox FCBA- Nr: (0-99) Left Right Spjäll Rökdeckare Spjäll Rökdeckare 30 Fläkt Woods FIFLO SE Rätt till ändringar förbehålls.
