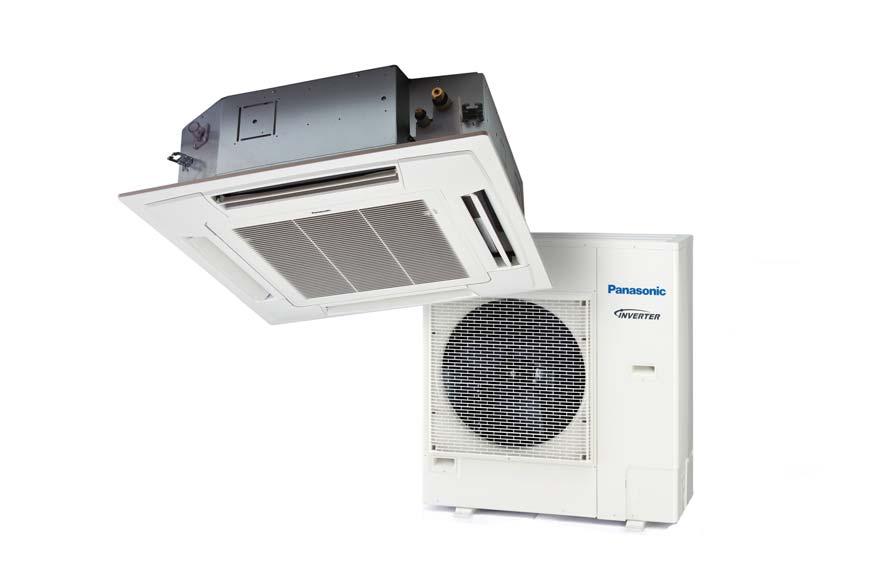

1 AQS/Panasonic PACi Elite U-_PE*E*/1CA storlekar 3,9 13,9 kw Luftkylda serverrumsaggregat* Innedel för infälld montering i undertak (kassett) 900 x 900 mm * Utförande för kontinuerlig processdrift. Notera att aggregatet är reversibelt med både kylfunktion och värmepumpfunktion. I ett serverrum eller motsvarande med enbart kylbehov, skall endast kylfunktionen användas. Produktinformation Förkortad version

2 Beteckningsnyckel Beteckningsnyckel/aggregat (innedel + utedel) x) U-50PE1E5 = Typ av utedel 1 = Antal innedelar (1) W C CA-600 CA-900 D-M D-H = Kombination med innedel/-ar för montering på vägg = Kombination med innedel/-ar för montering i tak = Kombination med innedel/-ar för infälld montering i undertak (kassett) 600 x 600 mm = Kombination med innedel/-ar för infälld montering i undertak (kassett) 900 x 900 mm = Kombination med innedel/-ar för dold montering i tak och kanalanslutning (medium tillgängligt yttre statiskt tryck) = Kombination med innedel/-ar för dold montering i tak och kanalanslutning (högt tillgängligt yttre statiskt tryck) U-50PE1E5/1CA-900 Beteckningsnyckel/utedelar x) U-50PE1E5 U = Utedel 50 = Storleksbeteckning (36 140) PEY = Aggregattyp PACi Standard PE = Aggregattyp PACi Elite 1 = Serie E = Europeiskt utförande 5 = 230 V/1-fas 8 = 400 V/3-fas Beteckningsnyckel/innedelar x) S-50PU1E5 S = Innedel 50 = Storleksbeteckning (36 140) P = Aggregattyp PACi K = Montering på vägg T = Montering i tak Y = Infälld montering i undertak (kassett) 600 x 600 mm U = Infälld montering i undertak (kassett) 900 x 900 mm N = Dold montering i tak och kanalanslutning (medium tillgängligt yttre statiskt tryck) E = Dold montering i tak och kanalanslutning (högt tillgängligt yttre statiskt tryck) F = Dold montering i tak och kanalanslutning (högt tillgängligt yttre statiskt tryck) 1 = Serie E = Europeiskt utförande 5 = 230 V/1-fas 8 = 400 V/3-fas x) Denna beteckningsnyckel omfattar alla typer av aggregat i aktuellt utförande. För typer i beteckningsnyckeln, som inte omfattas av detta dokument, se vår webbsida eller kontakta vår kundtjänst för information. 2

3 Funktion Funktionsbeskrivning Innedelens fläkt/-ar (F1) suger inneluft genom innevärmeväxlaren (EV/ KD1). I innevärmeväxlaren tas värme upp från inneluften genom att köldmediet förångas. Köldmediet, som efter förångningen är i gasform, strömmar via omkastningsventilen (OV) till kompressorn (KK), där köldmediegasen komprimeras. Den komprimerade gasen strömmar därefter vidare, återigen via omkastningsventilen (OV), till utevärmeväxlaren (EV/KD2), där den kondenseras (blir vätska igen), varvid den värme som togs upp i inneluften tillförs till uteluften i stället. Från utevärmeväxlaren strömmar sedan köldmedievätskan genom expansionsventilen tillbaka till innevärmeväxlaren (EV/KD1), där processen startar om igen. Då värme tas upp från inneluften i innevärmeväxlaren (EV/KD1) händer två saker: luftens temperatur sänks och fukt kondenserar på innevärmeväxlarens (EV/KD1) yta (luften avfuktas). Till båda dessa saker åtgår kyleffekt. Den effekt som åtgår till att sänka temperaturen kallas för temperatursänkningseffekt och den effekt som åtgår till att avfukta luften för avfuktningseffekt. Utedel LD PSH KK BV BV OV VH F2 EV/KD2 M LD TCE SIL VH Den fukt som kondenserar på innevärmeväxlarens (EV/KD1) yta leds bort från innedelen genom kondensavloppet. EV/KD1 SIL Innedel F1 3

4 Tekniska data PAW*/PACi Elite U-36PE2E5A/ U-50PZH2E5/ U-60PE2E5A/ U-71PE1E8A/ Aggregat typ 1CA-900 EFFEKTDATA/SVENSKA PROCESS- FÖRHÅLLANDEN Kyleffekt 1) kw 1,5 3,9 1,5 5,0 2,0 6,7 3,2 7,8 varav temperatursänkningseffekt 1) kw 3,6 3,6 5,4 6,0 Effektbehov 1) kw 0,9 1,4 2,0 2,5 Energiklass 2) A++ A++ A++ A++ Arbetsområde/innetemperatur C Arbetsområde/utetemperatur C ) ) DATA/INNEDELEN Luftflöde/kyldrift 5) m³/s 0,233 0,275 0,350 0,367 Antal fläkthastigheter Ljudtrycksnivå/kyldrift 6) db(a) 27/28/30 27/29/32 28/31/36 28/31/37 Anslutningsspänning V 230/1+N+PE/50 Märkström A 0,19 0,26 0,35 0,39 Bredd 7) mm 950/ / / / Djup 7) mm 950/ / / / Höjd 8) mm , , , ,5 Vikt 8) kg 23,0+5,0 19,0+5,0 20,0+5,0 20,0+5,0 DATA/UTEDELEN Köldmedietyp HFC410A R32 HFC410A Fabriksfyllning kg 1,4 1,2 2,0 2,4 Ljudtrycksnivå/kyldrift 9) db(a) Anslutningsspänning V 230/1+N+PE/50 400/3+N+PE/50 Rekommenderad avsäkring A(t) Bredd mm Djup mm Höjd mm Vikt kg 39,0 43,0 40,0 71,0 PAW*/PACi Elite U-100PZH2E8/ U-125PE1E8A/ U-140PE1E8A/ Aggregat typ 1CA-900 EFFEKTDATA/SVENSKA PROCESS- FÖRHÅLLANDEN Kyleffekt 1) kw 3,1 11,2 3,3 12,5 3,3 13,9 varav temperatursänkningseffekt 1) kw 7,8 9,8 10,6 Effektbehov 1) kw 3,3 4,1 5,1 Energiklass 2) A++ Arbetsområde/innetemperatur C Arbetsområde/utetemperatur C ) DATA/INNEDELEN Luftflöde/kyldrift 5) m³/s 0,600 0,617 0,633 Antal fläkthastigheter Ljudtrycksnivå/kyldrift 6) db(a) 32/38/45 33/39/46 34/40/47 Anslutningsspänning V 230/1+N+PE/50 Märkström A 0,79 0,88 0,94 Bredd 7) mm 950/ / / Djup 7) mm 950/ / / Höjd 8) mm , , ,5 Vikt 8) kg 25,0+5,0 25,0+5,0 25,0+5,0 DATA/UTEDELEN Köldmedietyp HFC410A Fabriksfyllning kg 3,1 3,4 3,4 Ljudtrycksnivå/kyldrift 9) db(a) Anslutningsspänning V 400/3+N+PE/50 Rekommenderad avsäkring A(t) Bredd mm Djup mm Höjd mm Vikt kg 99,0 98,0 98,0 1) Angivna data gäller vid svenska processförhållanden, d.v.s. ingående lufttillstånd till innedelen 23 C/50 % RF och ingående lufttemperatur till utedelen 32 C samt vid 7,5 m rörlängd enkel väg och inne- och utedelarna på samma nivå. 2) Energiklass är en EU-standard för energieffektivitetsmärkning av ett aggregats energieffektivitet baserad på aggregatets SEER-värde (kyldrift) respektive aggregatets SCOP-värde (värmedrift). 3) Gäller om utedelen är monterad i vindskyddat läge. Om utedelen är monterad i vindutsatt läge är lägsta utetemperatur -15 C. Larm- och stopptemperatur ca -27 C. 4) Gäller om utedelen är utrustad med snö- och vindskydd (tillval). Larm- och stopptemperatur ca -27 C. 5) Angivna data gäller vid hög fläkthastighet. 6) Angivna data gäller vid låg/medel/hög fläkthastighet. 7) Totalmått/håltagningsmått. 8) Grundaggregat + takpanel. 9) Angivna data gäller vid kyldrift, hög fläkthastighet, avstånd 10 m och fritt fält. 4

5 Tillval/översiktsinformation Innedelar Benämning Gränssnitt för KNX (vid system med en utedel och flera innedelar erfordras ett gränssnitt per innedel) Gränssnitt för Modbus (vid system med en utedel och flera innedelar erfordras ett gränssnitt per innedel) Anslutningskabel typ CZ-T10 för förreglingar och indikeringar 12 V DC med följande funktioner: extern start/stopp, extern start/stopp med fjärrkontrollens start/stoppknapp blockerad, extern driftindikering och externt summalarm (vid system med en utedel och flera innedelar erfordras endast en kabel) Kontaktdon typ PAW-T10 (kretskort + anslutningskabel) för potentialfria förreglingar och indikeringar med följande funktioner: extern start/stopp, extern start/stopp med fjärrkontrollens start/stopp-knapp blockerad, extern driftindikering och externt summalarm (vid system med en utedel och flera innedelar erfordras endast ett kontaktdon) Innedel typ/storlek Artikelnummer Noteringar Alla PAW-RC2-KNX-1i Alla PAW-RC2-MBS-1 Alla CZ-T10 Alla PAW-T10 Kapsling typ CZ-CAPE2 för montering av kontaktdon PAW-T10 utanför innedelen Alla CZ-CAPE2 Erforderligt utrymme för montering av kontaktdonet saknas i de aktuella innedelarna. Trådlös fjärrkontroll istället för trådansluten fjärrkontroll Alla CZ-RWSU3 Kräver montering av IR-öga (medlevereras i innedelen) Utedelar Benämning Utedel typ/storlek Artikelnummer Noteringar Snö- och vindskydd U-71 PAW-WPH9 Förhindrar dels att utedelen blockeras av snö och dels att vinden blåser genom kondensorn och skapar driftproblem vid låga utetemperaturer. Droppfat inklusive elkabel och utetermostat Förhindrar isbildning under utedelen på yttertak och eliminerar därmed risken för överbelastningen av taket på grund av isbildning vintertid. Termostaten slår till vid +3 C utetemperatur. Alla PAW-WTRAY Droppfatet skall kopplas med slang till avlopp inomhus (invändig/utvändig diameter 29/41 mm). Slangen skall vara försedd med värmekabel utomhus. Se även kapitel Tillval/detaljerad information, rubrik Droppfat. Fortsättning nästa sida 5

6 Tillval/översiktsinformation Utedelar Fortsättning från föregående sida Benämning Utedel typ/storlek Artikelnummer Noteringar Stativ Alla PAW-GRDSTD40 Är utformat för att kombineras med droppfatet, men kan även användas utan droppfat. Se även kapitel Tillval/detaljerad information, rubrik Stativ. Höjd = 400 mm 6

7 Tillval/detaljerad information Droppfat 40,0 39,1 154,0 40,0 173,6 167,0 820,0 780,0 460,0 418,8 338,4 Stativ 427,0 904,2 min. 435 max. 510 min. 400 max. 850 min. 300 max

8 Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 8
