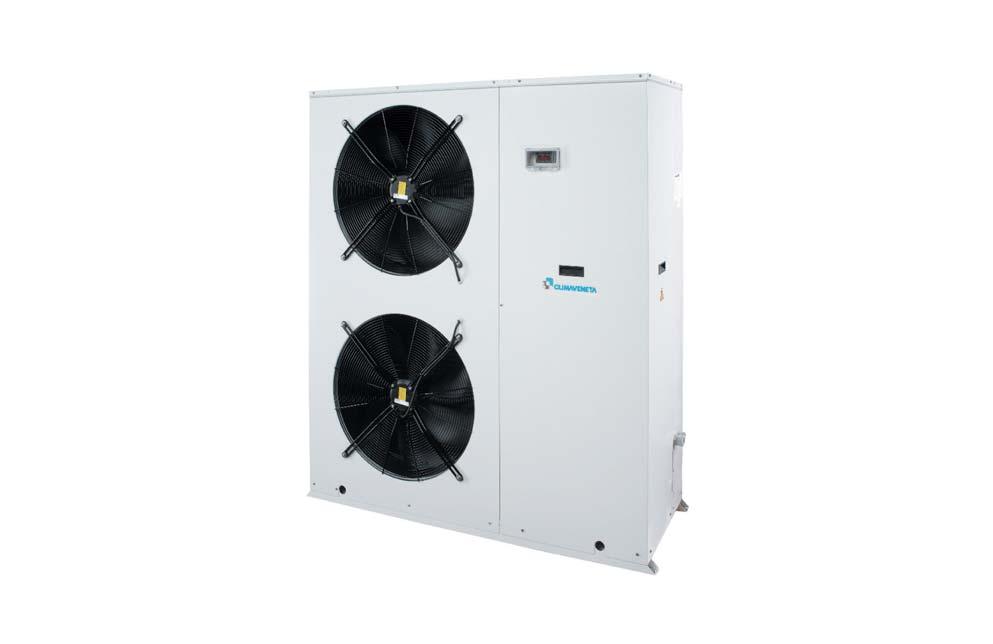

1 AQS/Climaveneta BRAT2/ storlekar 6,1 34,1 kw Luftkylt vätskekylaggregat för montering utomhus Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Funktion...3 Uppbyggnad...8 Utrustningsspecifikation med alternativ och tillval...10 Tekniska data/allmänt...12 Tekniska data/arbetsområden...15 Tekniska data/el...20 Tekniska data/ljud...21 Tekniska data/mått och vikter...22 Tillval...27 Beskrivningstext...30 Beteckningsnyckel BRAT2 = Luftkylt vätskekylaggregat för montering utomhus 0021 = Storleksbeteckning ( ) KB1P = Utförande med inbyggd köldbärarpump T = Bufferttank för montering under aggregatet BRAT2/0021/KB1P/T Noteringar: Asterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Funktion Funktionsbeskrivning AQS/Climaveneta BRAT2 är ett luftkylt vätskekylaggregat. Aggregatet består av ett köldmediesystem för mekanisk kylning samt eloch styrutrustning. Köldmediesystemets huvudkomponenter är: förångare för kylning av vätska, kompressor, luftkyld kondensor, expansionsventil och köldmedium HFC410A. Köldmediet cirkuleras i köldmediesystemet av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren 1) och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. 1) Vatten eller vatten blandat med frysskyddsvätska. Systemflödesscheman Konstant köldbärarflöde med glykol Luftkylt vätskekylaggregat typ BRAT2 inkl. pump-/ar och bufferttank LBA FLK Komponenter i rörledningarna enligt aktuellt aggregatflödesschema TI VM1 VM1 M M HC1 TI TI HC1 VH1 HC1 VH1 KB1 Glykol (7/12 C) KB2 Vatten (14/17 C) HC1 VH1 HC1 VH1 P1/KB2 SÄV PI HC1 VM2 M TI TI TI TI M VM1 EXP VH1 Kylbafflar SÄV VH2 Shuntgrupp KBSHGR/VVX+SV VH2 EXP = Expansionskärl FLK = Fläktkonvektor HC1 = Reglerventil LBA = Luftbehandlingsaggregat P1/KB2 = Köldbärarpump 1 SÄV = Säkerhetsventil TI = Termometer VH1 = Avstängningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil 3

4 Funktion Systemflödesscheman Variabelt köldbärarflöde utan glykol Luftkylt vätskekylaggregat typ BRAT2 inkl. pump-/ar och bufferttank LBA FLK Komponenter i rörledningarna enligt aktuellt aggregatflödesschema VM2 M VM1 M TI TI PI TI SÄV TI PI AL HC1 HC1 VH1 HC1 VH1 KB1 Glykol (5/10 C) PI TI VVX TI PI P1/KB2 VH1 VH1 SS VH1 SIL VH1 KB2 Vatten (7/12 C) VH2 VH2 SÄV PI KB2 Vatten (14/17 C) EXP TI VH1 TI HC1 HC1 TI VH1 HC1 VM2 M (variabelt flöde) M P2/KB2 VB VH1 Kylbafflar Shuntgrupp KBSHGR/SV2 AL = Avluftningsventil EXP = Expansionskärl FLK = Fläktkonvektor HC1 = Reglerventil LBA = Luftbehandlingsaggregat P1/KB2 = Köldbärarpump 1 P2/KB2 = Köldbärarpump 2 PI = Tryckmätare SÄV = Säkerhetsventil TI = Termometer VB = Backventil VH1 = Avstängningsventil VH2 = Avtappningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil VVX = Värmeväxlare 4

5 Funktion Aggregatflödesscheman Aggregat utan pump (BRAT2/ ) KDF PSH PSL KK MU MU KD T TC FT SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje EV TT1 PSD TT2 GK 2) GK 2) TI 3) PI 3) FS 1) HC1 3) KB UT VH2 3) TI 3) PI 3) AL 3) VH1 VB 3) 3) P/KB 3) VH1 3) EXP 3) SÄV 3) SS 1) VH1 SIL VH1 KB IN VH2 3) VH1 VB 3) 3) P/KB 3) VH1 3) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P/KB = Köldbärarpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PSL = Lågtrycksvakt SG = Synglas med fuktindikator SIL = Smutsfilter SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VB = Backventil VH1 = Avstängningsventil VH2 = Avtappningsventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 5

6 Funktion Aggregatflödesscheman Aggregat med pump (BRAT2/ /KB1P) KDF PSH PSL KK MU MU KD T TC FT SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje EV TT1 PSD TT2 EXP AL SÄV P/KB GK 2) TI 3) VH2 3) TI 3) PI 3) FS 1) SS 1) VH1 SIL VH1 HC1 3) KB UT KB IN GK 2) VH2 3) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P/KB = Köldbärarpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PSL = Lågtrycksvakt SG = Synglas med fuktindikator SIL = Smutsfilter SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VH1 = Avstängningsventil VH2 = Avtappningsventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 6

7 Funktion Aggregatflödesscheman Aggregat med pump och bufferttank (BRAT2/ /KB1P/T) KDF PSH PSL KK MU MU KD T TC FT SG Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje EV TT1 PSD TT2 EXP AL SÄV P/KB AL BUFFERTTANK GK 2) TI 3) VH2 3) TI 3) PI 3) FS 1) SS 1) VH1 SIL VH1 HC1 3) KB UT KB IN GK 2) VH2 AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KDF = Kondensorfläkt/-ar KK = Kompressor MU = Mätuttag P/KB = Köldbärarpump PI = Tryckmätare PSD = Differenstrycksvakt PSH = Högtrycksvakt PSL = Lågtrycksvakt SG = Synglas med fuktindikator SIL = Smutsfilter SS = Silsats SÄV = Säkerhetsventil TC = Termostatisk expansionsventil TI = Termometer TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare VH1 = Avstängningsventil VH2 = Avtappningsventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 7

8 Uppbyggnad BRAT2/ Apparatskåp 2. Mikroprocessor 3. Förångare 4. Lågtrycksvakt 5. Högtrycksvakt 6. Synglas med fuktindikator 7. Scrollkompressor 8. Torkfilter 9. Termostatisk expansionsventil 10. Kondensorfläkt 11. Kondensor 12. Köldbärarpump (enbart aggregat med pump) 13. Expansionskärl (enbart aggregat med pump) 7 12 BRAT2/ Apparatskåp 2. Mikroprocessor 3. Förångare 4. Lågtrycksvakt 5. Högtrycksvakt 6. Synglas med fuktindikator 7. Scrollkompressor 8. Torkfilter 9. Termostatisk expansionsventil 10. Kondensorfläkt 11. Kondensor 12. Köldbärarpump (enbart aggregat med pump) 13. Expansionskärl (enbart aggregat med pump)

9 Uppbyggnad BRAT2/ Apparatskåp 2. Mikroprocessor 3. Förångare 4. Lågtrycksvakt 5. Högtrycksvakt 6. Synglas med fuktindikator 7. Scrollkompressor 8. Torkfilter 9. Termostatisk expansionsventil 10. Kondensorfläkt 11. Kondensor 12. Köldbärarpump (enbart aggregat med pump) 13. Expansionskärl (enbart aggregat med pump)

10 Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk i polyestermålade varmgalvaniserade stålprofiler med hölje av polyestermålad stålplåt. Ramverk och hölje/tillval Skyddsgaller för kondensorbatteri (bipackat) [BRAT2/ /*/*]. Vibrationsdämpande gummifötter (bipackade). Kylutrustning Förångare för kylning av vätskor (plattvärmeväxlare). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperatur-/frysskyddsgivare i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med neopren och försedd med termostatreglerad värmekabel. Hermetisk scrollkompressor monterad på vibrationsdämpare. Kompressorns utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, inbyggt termiskt motorskydd samt startfördröjning. Kyleffektreglering skall ske genom start och stopp av kompressorn. Fabrikat Copeland. Luftkyld kondensor med direktdrivna fläktar av axialtyp och batteri utfört av kopparrör med aluminiumlameller. Fläktarna skall ha kapslingsklass IP54 och vara utrustade med inbyggda termiska motorskydd. Kondensorns utrustning skall inkludera tryckstyrd kondenseringsregulator som styr kondensorfläktarnas varvtal steglöst. Interna köldmedieledningar med lågtrycksgivare i sugledningen, högtrycksvakt med manuell återställning i hetgasledningen, torkfilter, synglas med fuktindikering och termostatisk expansionsventil i vätskeledningen, samt tryckmätningsuttag enligt tillverkarens standard. Sugledningen skall vara isolerad med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC410A. Kylutrustning /alternativ Kondensorbatteri utfört i kopparrör med aluminiumlameller belagda med epoxy [se kapitel Utrustningsalternativ, rubrik Generella riktlinjer för val av material i kondensorbatterier och ytbehandling ]. Kondensorbatteri utfört i kopparrör med kopparlameller [se kapitel Utrustningsalternativ, rubrik Generella riktlinjer för val av material i kondensorbatterier och ytbehandling ]. Köldbärarutrustning [BRAT2/ ] Interna köldbärarledningar isolerade med minimum 9 mm cellplastisolering. Köldbärarutrustning [BRAT2/ /KB1P] Interna köldbärarledningar isolerade med minimum 9 mm cellplastisolering. Köldbärarpump, expansionskärl, avluftningsventil, säkerhetsventil och avtappningsventil. Köldbärarutrustning [BRAT2/ /KB1P/T] Interna köldbärarledningar isolerade med minimum 9 mm cellplastisolering. Köldbärarpump, expansionskärl, avluftningsventil, säkerhetsventil och avtappningsventil. Separat bufferttank med avluftningsventil, avtappningsventil och förbindningsrör mellan aggregatet och tanken (bipackad). Köldbärarutrustning/tillval Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se kapitel Tillval, rubrik Gummikompensatorer ]. Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad) [obligatorisk säkerhetsutrustning] [se kapitel Tillval, rubrik Silsats ]. Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se kapitel Tillval, rubrik Flödesvakt ]. Mikroprocessor Programmeringsbar mikroprocessor för manövrering, styrning, visning och larm typ HSW15 med flytande börvärde (Floating Point). Mikroprocessorns funktioner skall inkludera: Start, inställning av bör- och larmvärden, kalibrering av givare, framtagning av bör- och ärvärden, larmåterställning och stopp. Möjligheter att ställa in bör- och larmvärden samt att kalibrera givarna i två nivåer, en nivå som är tillgänglig för alla och en nivå som kräver behörighet. Styrning av utgående köldbärartemperatur med utgångspunkt från ingående köldbärartemperatur. Mikroprocessor HSW15 skall arbeta med flytande börvärde (Floating Point) för att kompensera frånvaron av buffert i små köldbärarsystem, genom att vid lågt kylbehov och korta kom- 10

11 Utrustningsspecifikation med alternativ och tillval pressordrifttider sänka börvärdet och öka kopplingsdifferensen för att förlänga kompressorns drifttid och minska antalet kompressorstarter per timme. Styrfunktionen skall omfatta möjlighet att aktivera läge för extern styrd ekonomidrift med potentialfri kontakt som t.ex. kan användas för höjning av börvärdet nattetid för att spara energi. Visning av om aggregatet är tillslaget, inställda bör- och larmvärden, ingående köldbärartemperatur, utgående köldbärartemperatur, om köldbärargivaren kallar på kompressorn att starta, om kompressorn är i drift, kompressorns drifttid, kompressorns kondenseringstryck, om förångarens värmekabel är tillslagen samt om aggregatet är externt frånslaget. Visningsmöjligheterna för bör- och larmvärden är begränsade i två nivåer på samma sätt som manövreringsmöjligheterna. Larm om någon av aggregatets yttre förreglingar alternativt interna flödesvakt löst ut, om frysskyddet löst ut, om kompressorns högtrycksvakt eller lågtrycksvakt samt om någon av givarna för kondenseringsreglering, ingående köldbärartemperatur eller utgående köldbärartemperatur är felaktig/-a. Minnesfunktion som gör att aggregatet återstartar efter strömavbrott med de inställningar som gällde före strömavbrottet. Mikroprocessor/tillval Mikroprocessorpanel typ HSW10 för separat montering (bipackad). Separat utetemperaturgivare för utekompensering av börvärdet (bipackad). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: [BRAT2/ /*/*] alternativt Elutrustningen skall vara utförd enligt EN och inkludera: [BRAT2/ /*/*] Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare [BRAT2/ /*/*], erforderliga avsäkringar [BRAT2/ /*/*], startapparater för ingående apparater, manövertransformator, relä för start/stopp av extern köldbärarpump [aggregat utan inbyggd/-a pump/-ar] samt plintar för extern start/stopp, yttre förreglingar, potentialfritt summalarm och övriga in-/utsignaler samt partmärkning av manöverkretsen. Intern elektrisk ledningsdragning. Elutrustning/tillval Mjukstartutrustning. 11

12 Tekniska data/allmänt BRAT2/ Vätskekylaggregat typ 0021/*/* 0025/*/* 0031/*/* 0041/*/* 0051/*/* 0061/*/* Effektdata (för val av aggregat) 1) Kyleffekt kw 6,1 7,8 9,5 12,7 14,3 16,7 Effektbehov kw 1,65 1,99 2,66 3,50 4,05 4,46 EER 3,72 3,89 3,55 3,63 3,53 3,74 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw 5,7 7,1 8,8 11,8 13,3 15,6 Effektbehov kw 2,06 2,46 3,24 4,31 4,78 5,40 EER 2,78 2,89 2,70 2,74 2,78 2,89 ESEER 3) 3,43 3,57 3,26 3,30 3,18 3,39 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 2,0 2,0 2,0 2,0 2,0 3,0 Köldbäraranslutning in 1" 1" 1" " 1 4" Köldbäraranslutning ut 1" 1" 1" " 1 4" Anslutningstyp Utvändig gänga Köldbärarflöde 1) l/s 0,33 0,42 0,51 0,69 0,78 0,91 Köldbärartryckfall 1) kpa 12,2 15,6 16,6 34,5 35,7 35,0 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 1,0 1,0 1,0 2,0 2,0 2,0 Effektreglering 100/0% 100/0% 100/0% 100/0% 100/0% 100/0% Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktmotorstorlek kw 0,12 0,12 0,12 0,12 0,12 0,12 Luftflöde m³/s 0,81 0,93 0,93 1,77 1,61 1,74 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 4) kg 2,0 3,0 2,0 2,0 3,0 4,0 Köldbärarkretsdata/allmänt Min. systemvolym 5) l Köldbärarkretsdata/pump (tillval) Antal pumpar Tillgängligt tryck 1) 6) kpa Expansionskärl volym l Expansionskärl max. köldbärarsystemvolym 1) 7) l Säkerhetsventil öppningstryck bar Köldbärarkretsdata/bufferttank (tillval) Bufferttank volym l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Mått och vikter Se slutet av kapitlet för förklaring av noterna 1) till 8). Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 12

13 Tekniska data/allmänt BRAT2/ Vätskekylaggregat typ 0071/*/* 0091/*/* 0101/*/* 0121/*/* Effektdata (för val av aggregat) 1) Kyleffekt kw 20,4 23,4 28,4 34,1 Effektbehov kw 5,69 6,88 7,52 9,91 EER 3,59 3,40 3,78 3,44 Effektdata (enligt EN :2011 för jämförelser) 2) Kyleffekt kw 19,0 21,6 26,6 31,5 Effektbehov kw 6,80 8,25 9,05 12,0 EER 2,79 2,62 2,94 2,62 ESEER 3) 3,25 3,08 3,42 3,11 Förångardata Förångartyp Plattvärmeväxlare Antal förångare Typ av stryporgan Termostatisk expansionsventil Köldbärarvolym l 1,4 1,7 1,9 2,4 Köldbäraranslutning in " 1 4" 1 4" Köldbäraranslutning ut " 1 4" 1 4" Anslutningstyp Utvändig gänga Köldbärarflöde 1) l/s 1,11 1,27 1,54 1,85 Köldbärartryckfall 1) kpa 39,7 40,6 41,1 45,8 Kompressordata Kompressortyp Scroll Fabrikat Copeland Antal Oljetyp Esterolja Oljefyllning l 2,0 3,0 3,0 3,0 Effektreglering 100/0% 100/0% 100/0% 100/0% Kondensordata Kondensortyp Luftkyld Batterityp Kopparrör med aluminiumlameller Antal batterier Fläkttyp Axial Antal fläktar Fläktmotorstorlek kw 0,12 0,12 0,12 0,12 Luftflöde m³/s 1,89 1,89 2,79 2,79 Köldmediekretsdata Köldmedietyp HFC410A Antal köldmediekretsar Driftfyllning per krets 4) kg 4,0 5,0 6,0 6,0 Köldbärarkretsdata/allmänt Min. systemvolym 5) l Köldbärarkretsdata/pump (tillval) Antal pumpar Tillgängligt tryck 1) 6) kpa Expansionskärl volym l Expansionskärl max. köldbärarsystemvolym 1) 7) l Säkerhetsventil öppningstryck bar Köldbärarkretsdata/bufferttank (tillval) Bufferttank volym l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 8) db(a) Eldata Mått och vikter Se slutet av kapitlet för förklaring av noterna 1) till 8). Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 13

14 Tekniska data/allmänt 1) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare etylenglykol 35%, försmutsningsmotstånd 0, m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 27 C. För information om andra driftfall kontakta vår kundtjänst. Data för effektbehov avser kompressorns/-ernas effektbehov plus kondensorfläktarnas märkeffekt i den aktuella driftpunkten. 2) Angivna data gäller vid köldbärartemperatur in/ut 12/7 C, köldbärare vatten, försmutsningsmotstånd 0,0 m² C/W i förångaren/-arna, ingående lufttemperatur till kondensorn 35 C. Data för effektbehov inkluderar den teoretiska pumpeffekt som erfordras för att övervinna tryckfallet i förångaren/-arna plus kondensorfläktarnas teoretiska effektförbrukning. 3) ESEER (European Seasonal Energy Efficiency Ratio) är en europeisk standard för jämförelse av genomsnittlig energieffektivitet under en hel säsong. 4) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 5) Komplettering med bufferttank (tillval) erfordras om systemets totala volym understiger detta värde.6) Angivna data gäller med det interna tryckfallet i aggregatet avdraget. 7) Vid större systemvolym måste det aktuella systemet kompletteras med ytterligare expansionskärl. 8) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 14

15 Tekniska data/arbetsområden Flöden Vätskekylaggregat typ Min. l/s Köldbärare Max. l/s BRAT2/0021/*/* 0,10 0,53 BRAT2/0025/*/* 0,12 0,64 BRAT2/0031/*/* 0,15 0,79 BRAT2/0041/*/* 0,19 1,06 BRAT2/0051/*/* 0,22 1,21 BRAT2/0061/*/* 0,26 1,74 BRAT2/0071/*/* 0,33 1,69 BRAT2/0091/*/* 0,37 1,97 BRAT2/0101/*/* 0,46 2,39 BRAT2/0121/*/* 0,56 2,83 15

16 Tekniska data/arbetsområden Temperaturer 50 Ingående lufttemperatur till kondensorn [ C] Utgående köldbärartemperatur [ C] 16

17 Tekniska data/arbetsområden Generella riktlinjer för vattenkvalitet i köldbärar-, frikylnings-, kylmedeloch värmesystem Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 17

18 Tekniska data/arbetsområden Generella riktlinjer för val av material i kondensor-, frikylnings- och kylmedelkylarbatterier och ytbehandling Beroende på i vilken miljö ett aggregat är placerat, är dess batteri/-er utsatta för korrosion. I rena miljöer är korrosionen obetydlig och några särskilda åtgärder behöver inte vidtas. I miljöer med aggressiva substanser i luften måste det emellertid hänsyn tas till luftens sammansättning, vid val av material i batterierna och typ av ytbehandling. Det finns ett antal olika material och ytbehandlingar att välja på. I nedanstående tabell finns ett antal riktlinjer för val av batterier i olika miljöer. Notera dock att tabellen endast är avsedd som allmän vägledning. Varje enskilt fall måste bedömas utifrån sina egna förutsättningar, t.ex. koncentration av aggressiva substanser, avstånd från utsläppskällan, förhärskande vindriktning etc. Dessutom måste hänsyn tas till årlig drifttid. Ett aggregat som arbetar 24 timmar om dygnet, 7 dagar i veckan hela året, t.ex. ett frikylningsaggregat, är betydligt mer utsatt än ett aggregat som bara är i drift ett fåtal timmar på sommaren. OBS! Dessa riktlinjer är generella. Alla alternativa material och ytbehandlingar är inte tillgängliga för alla aggregattyper. Kontakta vår kundtjänst för information om tillgängliga alternativ för aktuellt aggregat. Typ av batteri och lämplighet Miljö Aggressiva substanser Noteringar och övrigt Obehandlade mikrokanalbatterier Mikrokanalbatterier med elektrolytisk epoxipolymerbeläggning Kopparrör med aluminiumlameller Kopparrör med aluminiumlameller belagda med polyesterhartsfärg Kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Kopparrör med kopparlameller Stadsmiljö, som inte faller under något av nedanstående miljöalternativ CO x Ja Ja Ja Ja Ja Ja Lantlig miljö, som inte faller under något av nedanstående miljöalternativ Ja Ja Ja Ja Ja Ja Marin miljö en bit från till några mil innanför kustlinjen Klorider Lägre koncentrationer till låga beroende på avståndet från kustlinjen och förhärskande vindriktning Nej Ja Ja/Nej 1) 2) Ja Ja Ja Marin miljö nära havet där det inte blåser saltvatten på utrustningen Klorider Höga koncentrationer Nej Ja Nej Nej Ja Nej Hård marin miljö vid kusten där det blåser saltvatten på utrustningen, på fartyg och på oljeplattformar Klorider Mycket höga koncentrationer Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej Jordbruk SO x, NO x Gödningsmedel, organiska beståndsdelar Nej Ja Ja/Nej 1) 2) Ja Ja Ja Tung industri, t.ex. järn- och stålindustri Svavel, SO x, NO x Sot Nej Nej Nej Nej Livsmedelsproduktion Fett, fukt Nej Ja Ja/Nej 1) 2) 3) 4) Nej Ja/Nej 1) 2) Ja Ja Ja Avfallshantering Ammoniak Partiklar, organiska substanser Nej Ja Ja/Nej 1) 2) Ja Ja Ja I närheten av avloppsreningsanläggning Svavelföreningar, ammoniak Organiska substanser Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej PRISRELATION 5) VIKTRELATION 5) KÖLDMEDIEFYLLNING 5) ) Beroende på koncentrationen av aggressiva substanser. 2) Värmeöverföringen försämras efter hand som aluminiumflänsarna korroderas. Så småningom kan byte av batteri erfordras. 3) Rören kan skadas efter hand, med risk för läckage. 4) Batteriet bör underhållsbehandlas med jämna mellanrum. 5) Lägre siffra betyder lägre kostnad/vikt/fyllning. För exakta uppgifter kontakta vår kundtjänst. 18

19 Tekniska data/arbetsområden Generella riktlinjer för val av material i kondensor-, frikylnings- och kylmedelkylarbatterier och ytbehandling BESKRIVNING AV BATTERIER Mikrokanalbatterier Mikrokanalbatterier belagda med elektrolytisk epoxipolymerbeläggning Batterier utförda av kopparrör med aluminiumlameller Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg Batterier utförda av kopparrör med kopparlameller Dessa batterier, som är utförda helt i aluminium, har en rad fördelar jämfört med traditionella batterier utförda av kopparrör med aluminiumlameller: bättre värmeöverföring, lägre köldmediefyllning och lägre vikt. Bör väljas i första hand i rena miljöer. Lika ovan men belagda med epoxipolymerbeläggning som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Traditionella batterier för användning i rena miljöer. Lika traditionella batterier ovan, men med lamellerna belagda med polyesterhartsfärg, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. Lika traditionella batterier ovan, men med lamellerna belagda med polyuretanfärg med metallisk emulsion fin guard silver, som klarar mer än timmars sprayning med saltlösning enligt ASTM B117 och som skyddar mot UV-strålning. För maximal hållbarhet i aggressiva miljöer bör dessa batterier underhållsbehandlas med jämna mellanrum. Dessa batterier är betydligt tyngre än övriga batterityper. Hänsyn till viktökningen och den förändrade viktfördelningen i aggregatet måste tas vid val av denna batterityp. 19

20 Tekniska data/el Aggregat utan pump BRAT2/ Vätskekylaggregat typ Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw 3,1 3,6 4,4 6,0 6,1 7,4 Märkström A 6,1 6,6 8,6 10,6 12,4 15,6 Startström A 32,6 35,6 48,6 65,3 65,3 75,3 Startström/mjukstart 1) A 18,6 19,6 26,6 36,3 36,3 42,3 Rek. avsäkring A(t) BRAT2/ Vätskekylaggregat typ Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw 8,8 10,0 11,7 14,7 Märkström A 16,8 18,8 22,2 31,6 Startström A Startström/mjukstart 1) A Rek. avsäkring A(t) Aggregat med pump BRAT2 Vätskekylaggregat typ 0021/KB1P/* 0025/KB1P/* 0031/KB1P/* 0041/KB1P/* 0051/KB1P/* 0061/KB1P/* Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw 3,1 3,7 4,5 6,1 6,2 7,5 Märkström A 6,7 7,2 9,2 11,6 13,4 16,6 Startström A 33,2 36,2 49,2 66,2 66,2 76,2 Startström/mjukstart 1) A 19,2 20,2 27,2 37,2 37,2 43,2 Rek. avsäkring A(t) BRAT2 Vätskekylaggregat typ 0071/KB1P/* 0091/KB1P/* 0101/KB1P/* 0121/KB1P/* Eldata Se även elscheman för aktuellt aggregat Anslutningsspänning V 400/3+N+PE/50 Märkeffekt kw 9,0 10,2 12,0 15,0 Märkström A 18,1 20,1 23,5 32,9 Startström A Startström/mjukstart 1) A Rek. avsäkring A(t) ) Tillval. 20

21 Tekniska data/ljud Ljudeffekter Vätskekylaggregat typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) BRAT2/ /*/* BRAT2/ /*/* BRAT2/ /*/* BRAT2/ /*/* Noteringar: Aggregaten är testade enligt ISO9614 och Eurovents akustiska test 8/1. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) BRAT2/ /*/* BRAT2/ /*/* BRAT2/ /*/* BRAT2/ /*/* Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 10 m från kondensorsidan, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Angivna data gäller vid köldbärartemperatur in/ut 12/7 C och ingående lufttemperatur till kondensorn 35 C. 21

22 Tekniska data/mått och vikter Aggregatet BRAT2/0021 W W2 370 Erf. fritt utrymme min W4 900 W Köldbäraranslutning in 1" 2 Köldbäraranslutning ut 1" min min. 600 min. 400 Typ 0021 Driftvikt kg 85 Viktfördelning W1 kg 33 W2 kg 12 W3 kg 11 W4 kg 29 22

23 Tekniska data/mått och vikter Aggregatet BRAT2/ C Erf. fritt utrymme min W W2 2 B W4 900 W3 A 1 Köldbäraranslutning in 1" ( ) 1 Köldbäraranslutning in 1½" 4 ( ) min Köldbäraranslutning ut 1" ( ) 1 Köldbäraranslutning ut 1½" 4 ( ) min. 600 min. 400 Typ Mått A mm B mm C mm Driftvikt kg Viktfördelning W1 kg W2 kg W3 kg W4 kg

24 Tekniska data/mått och vikter Aggregatet BRAT2/ C Erf. fritt utrymme min. 400 W W2 B W W3 A 1 1 Köldbäraranslutning in 4 " 2 1 Köldbäraranslutning ut 4 " min min. 600 min. 400 Typ Mått A mm B mm C mm Driftvikt kg Viktfördelning W1 kg W2 kg W3 kg W4 kg

25 Tekniska data/mått och vikter Köldbärartank (tillval) BRAT2/ /T Köldbärare in Köldbärare ut Avluftningsventil Avtappningsventil Fästhål vätskekylaggregatet Förbindingsrör (bipackat) Typ BRAT2/0021/T BRAT2/0025/T BRAT2/0031/T BRAT2/0041/T BRAT2/0051/T Driftvikt kg Volym bufferttank l BRAT2/0061/T Köldbärare in Köldbärare ut Avluftningsventil Avtappningsventil Fästhål vätskekylaggregatet Förbindingsrör (bipackat) Typ BRAT2/0061/T Driftvikt kg 84 Volym bufferttank l 30 25

26 Tekniska data/mått och vikter Köldbärartank (tillval) BRAT2/ /T Köldbärare in Köldbärare ut 1510 Avluftningsventil 150,5 Avtappningsventil Fästhål vätskekylaggregatet Förbindingsrör (bipackat) 1570 Typ BRAT2/0071/T BRAT2/0091/T BRAT2/0101/T BRAT2/0121/T Driftvikt kg Volym bufferttank l

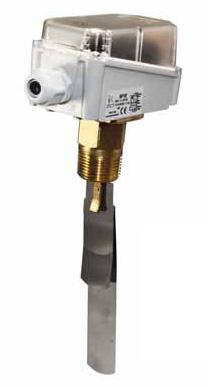

27 Tillval Blandningskärl Köldbärarsystemet VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Köldbäraranslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i kylmedlet och för påfyllning av kylmedelsystemet. Se även separat Produktinformation för blandningskärl. Flödesvakt För skydd mot flödesbortfall i köldbärarsystemet. Se även kapitel Funktion, rubrik Aggregatflödesschema:... samt separat Produktinformation för flödesvakter. 27

28 Tillval Gummikompensatorer Typ AMU Gummikompensator Aggregat typ Antal Typ Anslutningsdimension BRAT2/0021/*/* 2 AMU BRAT2/0025/*/* 2 AMU BRAT2/0031/*/* 2 AMU BRAT2/0041/*/* 2 AMU-201Q 32 BRAT2/0051/*/* 2 AMU-201Q 32 BRAT2/0061/*/* 2 AMU-201Q 32 BRAT2/0071/*/* 2 AMU-201Q 32 BRAT2/0091/*/* 2 AMU-201Q 32 BRAT2/0101/*/* 2 AMU-201Q 32 BRAT2/0121/*/* 2 AMU-201Q 32 För vibrationsdämpning i in- och utgående köldbärarledningar. Se även separat Produktionformation för gummikompensatorer. 28

29 Tillval Silsats Aggregat typ Silsats typ 1) dimension Anslutnings- Kv-värden Filter Ventiler 2) BRAT2/0021/*/* SS25/K 25 12,5 80 BRAT2/0025/*/* SS25/K 25 12,5 80 BRAT2/0031/*/* SS25/K 25 12,5 80 BRAT2/0041/*/* SS32/K 32 17,0 96 BRAT2/0051/*/* SS32/K 32 17,0 96 BRAT2/0061/*/* SS32/K 32 17,0 96 BRAT2/0071/*/* SS32/K 32 17,0 96 BRAT2/0091/*/* SS32/K 32 17,0 96 BRAT2/0101/*/* SS32/K 32 17,0 96 BRAT2/0121/*/* SS40/K 40 24, ) Erfordras för att skydda förångaren mot skador p.g.a.spånor och eventuellt andra föremål i köldbärarsystemet. Se även separat Produktionformation för silsatser. 2) Per ventil. 29

30 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 30

31 31

32 Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 32
