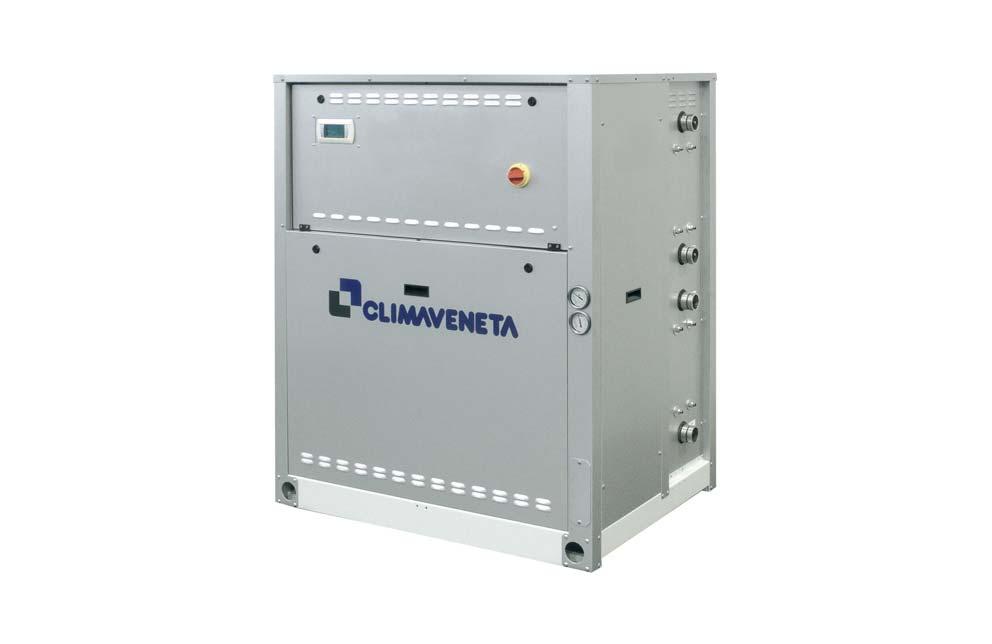

1 AQS/Climaveneta EW-HT storlekar Värmeeffekt kw Boostervärmepumpar vätska-vätska 20 40/78 C Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Fördelar...3 Funktion...5 Utrustningsspecifikation med alternativ och tillval...12 Tekniska data/allmänt...14 Tekniska data/arbetsområden...17 Tekniska data/el...20 Tekniska data/ljud...21 Tekniska data/mått och vikter...22 Alternativ och tillval...23 Alternativ och tillval/detaljer...27 Beskrivningstext...32 Beteckningsnyckel EW-HT0152 EW-HT = Processvärmepump vätska-vätska 0152 = Storleksbeteckning ( ) 2

3 Fördelar Fördel Innebär Brett arbetsområde Utgående värmebärare upp till 78 C och utgående köldbärare upp till 40 C. BLACK BOX BLACK BOX är ett inbyggt drift- och felanalysminne, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott. Två kompressorer i varje krets Ger bättre energieffektivitet vid dellast, då bara en av kompressorerna är i drift. Med bara en kompressor i drift, blir värmeväxlarytorna stora i förhållande till kompressorns kyleffekt, vilket ger till resultat att fårångningstemperaturen stiger och kondenseringstemperaturen sjunker. Ju lägre differensen är mellan dessa temperaturer, ju lägre blir kompressorns effektbehov. Tvåkretsaggregat är utrustade med dualvärmeväxlare Ger bättre energieffektivitet vid dellast, då bara en av kompressorerna i en krets är i drift. Med bara en kompressor i drift, blir värmeväxlarytorna stora i förhållande till kompressorns kyleffekt, vilket ger till resultat att fårångningstemperaturen stiger och kondenseringstemperaturen sjunker. Ju lägre differensen är mellan dessa temperaturer, ju lägre blir kompressorns effektbehov. Gör att aggregatet kan byggas kompaktare, än om varje krets är utrustad med sina egna värmeväxlare. Dessutom krävs det inget samlingsrör, för att förbinda separata värmeväxlare. Plattvärmeväxlare Kompakta mått och låg köldmedievolym. 3

4 Fördelar Fördel Elektroniska expansionsventiler Innebär Ger större precision och snabbare respons vid förändringar i behovet och kan arbeta med snävare skillnad mellan förångnings- och kondenseringstemperaturerna, vilket bidrar till optimering av effektiviteten under varierande driftsförhållanden. Utökat arbetsområde för aggregatet. 4

5 Funktion Funktionsbeskrivning AQS/Climaveneta EW-HT är en icke reversibel värmepump vätskavätska. Aggregatet består av två köldmediesystem för mekanisk kylning/uppvärmning samt el- och styrutrustning. Köldmediesystemens huvudkomponenter är: förångare för kylning av vätska, kompressor, vätskekyld kondensor för uppvärmning av vätska, expansionsventil och köldmedium HFC134a. Köldmediet cirkuleras i respektive köldmediesystem av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från köldbäraren 1) och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till värmebäraren. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. 1) Enbart vatten eller vatten blandat med frysskyddsvätska. Övergripande systemflödesschema Värmeobjekt Värmeobjekt Värmeobjekt Köldbärarledningar Värmepump vätska-vätska Värmebärarledningar Cirkulationspump Kylobjekt Cirkulationspump Bufferttank 5

6 Funktion Detaljerade systemflödesscheman Produktion av varmvatten i en värmepumpsanläggning med låg värmebärartemperatur AL VT1 Tappvarmvattensystem SÄV Eventuell bufferttank TT Elpatron SÄV P/VVC VB ÅS VB VVC HC1 HC1 Varmvattenberedare Varmvattenproduktion Kallvatten in Värmebärarsystem för tappvarmvattenproduktion 1) C Värmepump för tappvarmvattenproduktion typ EW-HT Komponenter i rörledningarna enligt aktuellt aggregatflödesschema Värmepump AL TT SÄV HC1 Till aktuell värmekälla, t.ex. borrhål, kollektor etc. TT Till byggnadens värmesystem P/VS Köldbärarsystem 1) C Komponenter i rörledningarna enligt aktuellt aggregatflödesschema Värmebärarsystem 1) C Bufferttank Värmebärarsystem 1) C AL = Avluftningsventil HC1 = Reglerventil P/VS = Pump för byggnadens värmesystem P/VVC = Pump för varmvattencirkulation SÄV = Säkerhetsventil = Termometer TT = Temperaturgivare VB = Backventil = Avstängningsventil VT1 = Termostatisk 3-vägsventil VVC = Varmvattencirkulation ÅS = Återsugningsskydd 1) = Utgående temperatur 6

7 Funktion Detaljerade systemflödesscheman Återvinning av värme från vätskekylanläggning produktion av varmvatten AL VT1 Tappvarmvattensystem SÄV Eventuell bufferttank TT Elpatron SÄV P/VVC VB ÅS VB VVC HC1 HC1 Varmvattenberedare Varmvattenproduktion Kallvatten in Värmebärarsystem för tappvarmvattenproduktion 1) C Värmepump för tappvarmvattenproduktion typ EW-HT Komponenter i rörledningarna enligt aktuellt aggregatflödesschema Vätskekylaggregat Till aktuellt/-a kylobjekt TT Köldbärarsystem Komponenter i rörledningarna enligt aktuellt aggregatflödesschema Kylmedelsystem M VM1 Kylmedelkylare HC1 = Reglerventil P/VVC = Pump för varmvattencirkulation SÄV = Säkerhetsventil = Termometer TT = Temperaturgivare VB = Backventil = Avstängningsventil VM1 = 3-vägs styrventil VT1 = Termostatisk 3-vägsventil ÅS = Återsugningsskydd 1) = Utgående temperatur 7

8 Funktion Detaljerade systemflödesscheman Återvinning av värme från vätskekylanläggning leverans av värme till fjärrvärmenätet Fjärrvärmenätet MV M VM2 Värmepump typ EW-HT Komponenter i rörledningarna enligt aktuellt aggregatflödesschema Vätskekylaggregat Till aktuellt/-a kylobjekt TT Köldbärarsystem Komponenter i rörledningarna enligt aktuellt aggregatflödesschema Kylmedelsystem M VM1 Kylmedelkylare HC1 = Reglerventil MV = Värmemätare = Termometer TT = Temperaturgivare = Avstängningsventil VM1 = 3-vägs styrventil VM2 = 2-vägs styrventil 8

9 Funktion Detaljerade systemflödesscheman Återvinning av värme från klimatanläggning produktion av värme och/eller varmvatten Luftkylt vätskekylaggregat med frikylningsfunktion Komponenter i rörledningarna enligt aktuellt aggregatflödesschema AL AL VT1 Tappvarmvattensystem VV SÄV Eventuell bufferttank Eventuell bufferttank SÄV TT Elpatron VB ÅS P/VVC VB VVC KV HC1 Värmepump för tappvarmvattenproduktion typ WW-HT eller EW-HT HC1 Varmvattenberedare AL TT SÄV HC1 Komponenter i rörledningarna enligt aktuellt aggregatflödesschema M VM1 HC1 P/VS Värmebärarsystem för uppvärmning Bufferttank Klimataggregat för anslutning till köldbärarsystem Klimataggregat för anslutning till köldbärarsystem Klimataggregat för anslutning till köldbärarsystem Klimataggregat för anslutning till köldbärarsystem VM1 VM1 VM1 VM1 M M M M HC1 HC1 HC1 HC1 Köldbärarsystem AL = Avluftningsventil HC1 = Reglerventil KV = Kallvatten P/VS = Pump för byggnadens värmesystem P/VVC = Pump för varmvattencirkulation SÄV = Säkerhetsventil = Termometer TT = Temperaturgivare VB = Backventil = Avstängningsventil VM1 = 3-vägs styrventil VT1 = Termostatisk 3-vägsventil VV = Varmvatten VVC = Varmvattencirkulation ÅS = Återsugningsskydd 9

10 Funktion Detaljerade systemflödesscheman Återvinning av värme från en processkylanläggning leverans av värme till fjärrvärmenätet Fjärrvärmenätet MV M VM2 Värmepump typ EW-HT Komponenter i rörledningarna enligt aktuellt aggregatflödesschema SÄV EXP VB P/KB HC1 Till aktuellt/-a kylobjekt P/KB TT Bufferttank Processkylanläggning Processkylanläggning HC1 Evaporativ kylare för processkylning EXP = Expansionskärl HC1 = Reglerventil MV = Värmemätare P/KB = Köldbärarpump SIL = Silsats SÄV = Säkerhetsventil = Termometer TT = Temperaturgivare VB = Backventil = Avstängningsventil VM2 = 2-vägs styrventil 10

11 Funktion Aggregatflödesschema 4) PI 4) HC1 4) 4) VB UT GK 2) SS 1) GK 2) SIL VH2 4) VH2 4) 4) PI 4) AL 4) VB 4) 4) VB 4) 4) P/VB 4) P/VB 4) 4) 4) EXP 4) SÄV 4) 4) 4) M VM1 4) VB IN SÄV TT3 KD TT4 3) 3) SÄV MU PT PT MU PSH TS PSL PIH PSH MU 3) PIH 3) TS KK KK PIL PSL MU MU 3) PIL 3) MU M FT VM SG TCE MU M FT VM SG TCE MU Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats Aggregatets begränsningslinje EV TT1 PSD TT2 GK 2) GK 2) 4) PI 4) FS 1) HC1 4) KB UT SS 1) VH2 SIL 4) PI 4) AL 4) VB 4) 4) P/KB 4) 4) EXP 4) SÄV 4) 4) KB IN VH2 4) VB 4) 4) P/KB 4) 4) AL = Avluftningsventil EV = Förångare EXP = Expansionskärl FS = Flödesvakt av paddeltyp FT = Torkfilter GK = Gummikompensator HC1 = Reglerventil KB IN = Köldbärare in KB UT = Köldbärare ut KD = Kondensor KK = Kompressor MU = Mätuttag P/KB = Köldbärarpump P/VB = Värmebärarpump PI = Tryckmätare PIH = Högtrycksmanometer PIL = Lågtrycksmanometer PSD = Differenstrycksvakt PSH = Högtrycksvakt PSL = Lågtrycksvakt PT = Tryckgivare SG = Synglas SIL = Smutsfilter (maskstorlek max. 1 mm) SS = Silsats SÄV = Säkerhetsventil TCE = Elektronisk expansionsventil = Termometer TS = Motorskydd (lindningstemperaturvakt) TT1 = Temperaturgivare ingående köldbärarare TT2 = Temperatur-/frysskyddsgivare utgående köldbärarare TT3 = Temperaturgivare utgående värmebärare TT4 = Temperaturgivare ingående värmebärare VB = Backventil VB IN = Värmebärare in VB UT = Värmebärare ut = Avstängningsventil VH2 = Avtappningsventil VM = Magnetventil 1) = Tillval (obligatorisk säkerhetsutrustning) 2) = Tillval (rekommenderat tillval) 3) = Tillval (tillval enligt önskemål) 4) = Föreslagen tilläggsutrustning utanför aggregatet. Annan utrustning kan också vara aktuell beroende på systemets utformning och önskemål. Annan leverantör. 11

12 Utrustningsspecifikation med alternativ och tillval Ramverk och hölje Ramverk av polyesterlackerade varmgalvaniserade stålprofiler med invändigt värme- och ljudisolerade paneler av epoximålad varmförzinkad plåt. Ramverk och hölje/alternativ och tillval Extra invändig ljudisolering av kompressorutrymmet som reducerar ljudnivån med ca 4 db(a). Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval]. Kylutrustning Förångare för kylning av vätskor (dualplattvärmeväxlare med integrerade köldmediekretsar för jämnare köldbärartemperaturer). Förångarens utrustning skall inkludera temperaturgivare i ingående köldbärarledning, temperaturgivare och frysskydd i utgående köldbärarledning samt differenstrycksvakt som mäter tryckdifferensen mellan förångarens in- och utgående köldbärarledningar. Förångaren skall vara isolerad med syntetiskt cellgummi (neopren). Hermetisk/-a scrollkompressor/-er monterad/-e på vibrationsdämpare. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med esterolja, inbyggt termiskt motorskydd samt startfördröjning. Värmeeffektreglering skall ske genom start och stopp av kompressorerna. Vätskekyld kondensor (dualplattvärmeväxlare med integrerade köldmediekretsar för jämnare värmebärartemperaturer). Kondensorns utrustning skall inkludera temperaturgivare i ingående värmebärarledning och temperaturgivare i utgående värmebärarledning. Kondensorn skall vara isolerad med syntetiskt cellgummi (neopren). Interna köldmedieledningar med lågtrycksgivare i sugledningen, högtrycksvakt med manuell återställning i hetgasledningen, torkfilter med utbytbar insats, magnetventil, synglas med fuktindikering, avstängningsventil och elektronisk expansionsventil i vätskeledningen samt tryckmätningsuttag enligt tillverkarens standard. Isolerade sugledningar. Driftfyllning med köldmedium HFC134a. Kylutrustning/alternativ och tillval Avstängningsventil i hetgasledningarna. Låg- och högtrycksmanometrar i sug- och hetgasledningarna. Köldbärarutrustning Interna köldbärarledningar avslutade med utvändigt gängade anslutningar. Köldbärarutrustning/alternativ och tillval Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Flödesvakter ]. Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Silsats för montering i inkommande köldbärarledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsatser ]. Blandningskärl [se vidare kapitel Tillval/detaljer, rubrik Blandningskärl]. Värmebärarutrustning Interna värmebärarledningar avslutade med utvändigt gängade anslutningar. Värmebärarutrustning/alternativ och tillval Gummikompensatorer för montering i inkommande och utgående köldbärarledningar (bipackade) [rekommenderat tillval] [se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer ]. Silsats för montering i inkommande värmebärarledning bestående av smutsfilter och två avstängningsventiler (bipackad). Smutsfiltrets maskstorlek skall vara max. 1 mm [obligatorisk säkerhetsutrustning] [se vidare kapitel Tillval/detaljer, rubrik Silsatser ]. Mikroprocessor Programmerbar mikroprocessor med svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 compact med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. 12

13 Utrustningsspecifikation med alternativ och tillval Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Börvärdesjustering från extern analog signal (4 20 ma). Börvärdesval (dubbla börvärden) från extern kontakt. Värmeeffektbegränsning från extern kontakt. Alternativ mikroprocessor Programmerbar mikroprocessor med 7" pekskärm med användarvänligt och intuitivt gränssnitt och svensk displaytext för manövrering, styrning, larm, drift- och felanalys typ W3000 Touch med access i två nivåer: öppen och lösenordsskyddad. Manual på svenska. Mikroprocessorns funktioner inkluderar: Automatisk startföljdsomkoppling, som utjämnar kompressorernas driftstid. Inbyggt drift- och felanalysminne BLACK BOX, som registrerar de senaste 100 händelserna. De händelser som registreras är de första 10 minuterna efter det att aggregatet startats, de senaste 10 minuterna innan ett larm löst ut och de senaste 10 minuterna innan ett larm återställts. Under dessa 10 minuter loggas driftdata var 30:e sekund. BLACK BOX minne kan tas fram och skrivas ut med hjälp av AQS/ Climavenetas serviceprogram SW SERVICE. BLACK BOX behåller minnet även vid strömavbrott Minnesfunktion, som gör att aggregatet återstartar efter strömavbrott med de inställningar, som gällde före strömavbrottet. Mikroprocessorn kan vara avstängd i upp till ett år utan att den tappar sina inställningar. Börvärdesjustering från extern analog signal (4 20 ma). Börvärdesval (dubbla börvärden) från extern kontakt. Värmeeffektbegränsning från extern kontakt. Mikroprocessor och alternativ mikroprocessor/alternativ och tillval Mikroprocessorpanel för separat montering [max. 200 m] (bipackad). Mikroprocessorpanel för separat montering [max. 500 m] (bipackad). Seriellt kort för BACnet (RS485). Seriellt kort för BACnet (IP). Seriellt kort för LonWorks (FTT-10A). Seriellt kort för Modbus (RS485). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Apparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar (automatsäkringar) och startutrustningar för ingående apparater, manövertransformator samt plintar för extern start/stopp, yttre förreglingar och potentialfritt summalarm, kapslingsklass IP21. Intern elektrisk ledningsdragning. Partmärkning. Relä för start och stopp av externa pumpar. Elutrustning/alternativ och tillval Fasföljdsvakt. Mjukstartsutrustning. Plintar för extern driftindikering av kompressorerna. 13

14 Tekniska data/allmänt KB 45/40 C VB 70/78 C EW-HT Värmepump typ Effektdata 1) Värmeeffekt kw 70,2 79,3 92, Effektbehov 2) kw 17,0 18,9 22,0 27,9 34,2 43,7 55,1 67,6 COP 4,13 4,20 4,20 4,05 4,08 4,14 4,08 4,13 Förångardata Förångartyp Plattvärmeväxlare med dubbla köldmediekretsar Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 3,6 4,0 4,5 5,5 7,3 10,2 11,4 14,7 Köldbäraranslutning in DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65 Köldbäraranslutning ut DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65 Anslutningstyp Utvändig gänga Köldbärarflöde 1) l/s 2,62 2,97 3,47 4,19 5,18 6,74 8,35 10,4 Köldbärartryckfall 1) kpa 45,4 46,7 51,8 53,8 49,7 50,1 37,6 37,7 Kompressordata Kompressortyp Scroll Antal Oljetyp Esterolja Oljefyllning per kompressor l 2,5 3,5 3,5 3,5 3,5 4,5 7,0 6,5 Effektreglering 100/50/0 % Kondensordata Kondensortyp Plattvärmeväxlare med dubbla köldmediekretsar Antal kondensorer Värmebärarvolym l 4,0 4,5 5,5 6,9 7,7 10,1 13,0 16,8 Värmebäraranslutning in DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65 Värmebäraranslutning ut DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65 Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s 2,15 2,42 2,83 3,45 4,26 5,52 6,87 8,54 Värmebärartryckfall 1) kpa 23,9 25,0 24,2 24,2 19,7 19,8 19,8 20,1 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 Värmebärarkretsdata Min. systemvolym 4) l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 5) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 45/40 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, värmebärartemperatur in/ut 70/78 C, värmebärare vatten och försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 5) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 14

15 Tekniska data/allmänt KB 40/35 C VB 70/78 C EW-HT Värmepump typ Effektdata 1) Värmeeffekt kw 63,0 71,5 83, Effektbehov 2) kw 17,0 18,9 22,1 28,0 33,8 43,5 54,9 67,4 COP 3,73 3,78 3,77 3,65 3,65 3,68 3,63 3,67 Förångardata Förångartyp Plattvärmeväxlare med dubbla köldmediekretsar Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 3,6 4,0 4,5 5,5 7,3 10,2 11,4 14,7 Köldbäraranslutning in DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65 Köldbäraranslutning ut DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65 Anslutningstyp Utvändig gänga Köldbärarflöde 1) l/s 2,28 2,56 3,02 3,66 4,42 5,74 7,11 8,87 Köldbärartryckfall 1) kpa 34,6 35,6 39,3 41,1 36,1 36,4 27,3 27,3 Kompressordata Kompressortyp Scroll Antal Oljetyp Esterolja Oljefyllning per kompressor l 2,5 3,5 3,5 3,5 3,5 4,5 7,0 6,5 Effektreglering 100/50/0 % Kondensordata Kondensortyp Plattvärmeväxlare med dubbla köldmediekretsar Antal kondensorer Värmebärarvolym l 4,0 4,5 5,5 6,9 7,7 10,1 13,0 16,8 Värmebäraranslutning in DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65 Värmebäraranslutning ut DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65 Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s 1,94 2,19 2,55 3,12 3,77 4,89 6,09 7,56 Värmebärartryckfall 1) kpa 19,5 20,3 19,7 19,9 15,4 15,5 15,5 15,8 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 Värmebärarkretsdata Min. systemvolym 4) l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 5) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 40/35 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, värmebärartemperatur in/ut 70/78 C, värmebärare vatten och försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 5) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 15

16 Tekniska data/allmänt KB 35/30 C VB 70/78 C EW-HT Värmepump typ Effektdata 1) Värmeeffekt kw 56,9 64,2 47,8 91, Effektbehov 2) kw 17,0 18,9 22,1 28,0 33,6 43,5 54,9 67,3 COP 3,35 3,40 3,38 3,28 3,25 3,26 3,21 3,26 Förångardata Förångartyp Plattvärmeväxlare med dubbla köldmediekretsar Antal förångare Typ av stryporgan Elektronisk expansionsventil Köldbärarvolym l 3,6 4,0 4,5 5,5 7,3 10,2 11,4 14,7 Köldbäraranslutning in DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65 Köldbäraranslutning ut DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65 Anslutningstyp Utvändig gänga Köldbärarflöde 1) l/s 1,97 2,23 2,60 3,16 3,73 4,85 6,00 7,50 Köldbärartryckfall 1) kpa 25,7 26,4 29,1 30,6 25,8 26,0 19,4 19,5 Kompressordata Kompressortyp Scroll Antal Oljetyp Esterolja Oljefyllning per kompressor l 2,5 3,5 3,5 3,5 3,5 4,5 7,0 6,5 Effektreglering 100/50/0 % Kondensordata Kondensortyp Plattvärmeväxlare med dubbla köldmediekretsar Antal kondensorer Värmebärarvolym l 4,0 4,5 5,5 6,9 7,7 10,1 13,0 16,8 Värmebäraranslutning in DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65 Värmebäraranslutning ut DN50 DN50 DN50 DN50 DN50 DN65 DN65 DN65 Anslutningstyp Utvändig gänga Värmebärarflöde 1) l/s 1,74 1,96 2,29 2,81 3,31 4,33 5,39 6,70 Värmebärartryckfall 1) kpa 15,7 16,4 15,8 16,1 12,1 12,2 12,2 12,4 Köldmediekretsdata Köldmedietyp HFC134a Antal köldmediekretsar Driftfyllning per krets 3) kg 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 Värmebärarkretsdata Min. systemvolym 4) l Ljuddata Se även kapitel Tekniska data/ljud Ljudtrycksnivå 5) db(a) Eldata Se kapitel Tekniska data/el samt elscheman för aktuellt aggregat Mått och vikter Se kapitel Tekniska data/mått och vikter samt måttritning för aktuellt aggregat 1) Angivna data gäller vid köldbärartemperatur in/ut 35/30 C, köldbärare vatten, försmutsningsmotstånd 0, m² C/W i förångaren/ -arna, värmebärartemperatur in/ut 70/78 C, värmebärare vatten och försmutsningsmotstånd 0, m² C/W i kondensorn/-erna. För information om andra driftfall kontakta vår kundtjänst. 2) Data för effektbehov avser kompressorns/-ernas effektbehov i den aktuella driftpunkten. 3) Angiven köldmediefyllning är indikativ. Exakt fyllning fastställs vid provkörning och intrimning av aggregatet och är angiven på aggregatets dataskylt. 4) Min. systemvolym med köld-/värmebärare vatten. Komplettering med extern bufferttank erfordras om systemets totala volym understiger detta värde. 5) Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Se vidare kapitel Tekniska data/ljud. 16

17 Tekniska data/arbetsområden Flöden Värmepump typ Min. l/s Köldbärare Max. l/s Min. l/s Värmebärare Max. l/s EW-HT0152 0,94 4,31 1,00 4,19 EW-HT0182 1,08 4,89 1,14 4,72 EW-HT0202 1,22 5,69 1,31 5,53 EW-HT0262 1,50 6,89 1,61 6,75 EW-HT0302 2,03 8,58 2,06 8,36 EW-HT0402 2,69 11,2 2,75 10,9 EW-HT0512 3,31 13,9 3,42 13,5 EW-HT0612 4,08 17,3 4,17 16,7 17

18 Tekniska data/arbetsområden Temperaturer Utgående värmebärartemperatur [ C] Utgående köldbärartemperatur [ C] 18

19 Tekniska data/arbetsområden Kvalitet på vätskor i system för kylning, frikylning, återvinning och uppvärmning Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 Ammoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 12 Langlier mättnadsindex LSI -0,4 0,4 13 Konduktivitet S/cm Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. Rad 12 Ett LSI under -0,5 tenderar att upplösa fast CaCO 3 (korrosionsrisk) medan ett LSI över 0,5 tenderar att bilda fast CaCO 3 (skalbildning). Rad 13 En konduktivitet högre än angivet värde förorsakar korrosion. OBS! Angivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 19

20 Tekniska data/el EW-HT Värmepump typ Eldata 1) Anslutningsspänning V 400/3+PE/50 Märkeffekt kw 18,6 20,8 24,2 30,6 37,0 49,6 62,4 76,4 Märkström A Startström A Rek. avsäkring A(t) ) Se även elscheman för aktuellt aggregat. 20

21 Tekniska data/ljud Ljudeffektnivåer Värmepump typ Ljudeffektnivå db Oktavband (Hz) Totalt db(a) EW-HT EW-HT EW-HT EW-HT EW-HT EW-HT EW-HT EW-HT Noteringar: Aggregaten är testade enligt ISO9614 under iakttagande vad som krävs enligt Eurovents akustiska test 8/1. Extra invändig ljudisolering av kompressorutrymmet (tillval) reducerar den totala ljudeffektnivån med ca 4 db(a). Ljudtrycksnivåer Ljudtrycksnivå db Vätskekylaggregat typ Oktavband (Hz) Totalt db(a) EW-HT EW-HT EW-HT EW-HT EW-HT EW-HT EW-HT EW-HT Noteringar: Angivna ljudtrycksnivåer är indikativa och beräknade för ett avstånd på 1 m, halvsfärisk utbredning och fritt fält med utgångspunkt från angivna ljudeffektnivåer. Ljudberäkningar för ett aktuellt driftfall måste alltid baseras på angivna ljudeffektnivåer. Extra invändig ljudisolering av kompressorutrymmet (tillval) reducerar den totala ljudtrycksnivån med ca 4 db(a). 21

22 Tekniska data/mått och vikter EW-HT Värmepump typ Mått Se även måttritning för aktuellt aggregat Längd mm Bredd mm Höjd mm Driftvikt kg C1 C Erforderligt utrymme för service Erforderligt utrymme för service Alla mått i mm ) 600 1) Avser erforderligt utrymme för service framför elskåpet enligt tillverkarens rekommendation. Observera att Elsäkerhetsverket ställer krav på fritt utrymme framför elskåp, s.k. ryggningsavstånd, vilket kan avvika från det erforderliga serviceutrymmet beroende på installationens utformning, användning, tillgänglighet etc. Se vidare Elsäkerhetsverkets föreskrift ELSÄK-FS 2008:1 samt Svensk Standard SS

23 Alternativ och tillval Ramverk och hölje Benämning/beskrivning För aggregat typ/storlek Noteringar Extra invändig ljudisolering av kompressorutrymmet som reducerar ljudnivån med ca 4 db(a) Alla Vibrationsdämpande gummifötter (bipackade) [rekommenderat tillval] Alla Kylutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Avstängningsventil i hetgasledningarna Alla Låg- och högtrycksmanometrar i sug- och hetgasledningarna Alla Köldbärarutrustning Benämning/beskrivning Flödesvakt av paddeltyp för montering i utgående köldbärarledning (bipackad) [obligatorisk säkerhetsutrustning] För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tillval/detaljer, rubrik Flödesvakter. Fortsättning nästa sida 23

24 Alternativ och tillval Köldbärarutrustning Benämning/beskrivning Gummikompensatorer med gängade anslutningar (bipackade) [rekommenderat tillval] För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Silsats (bipackad) [obligatorisk säkerhetsutrustning] Alla Blandningskärl Alla Se vidare kapitel Tillval/detaljerad information, rubrik Blandningskärl. Värmebärarutrustning Benämning/beskrivning Gummikompensatorer med gängade anslutningar (bipackade) [rekommenderat tillval] För aggregat typ/storlek Noteringar Alla Se vidare kapitel Tillval/detaljer, rubrik Gummikompensatorer. Silsats (bipackad) [obligatorisk säkerhetsutrustning] Alla 24

25 Alternativ och tillval Mikroprocessor Benämning/beskrivning 7-tums pekskärm med intuitivt och användarvänligt gränssnitt För aggregat typ/storlek Noteringar Alla Mikroprocessorpanel för separat montering (max. 200 m) (bipackad) Alla Mikroprocessorpanel för separat montering (max. 500 m) (bipackad) Alla Seriellt kort för BACnet (IP) Alla Seriellt kort för BACnet (RS485) Alla Seriellt kort för LonWorks (FTT-10A) Alla Seriellt kort för Modbus (RS485) Alla Elutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Fasföljdsvakt Alla Fortsättning nästa sida 25

26 Alternativ och tillval Elutrustning Benämning/beskrivning För aggregat typ/storlek Noteringar Mjukstartutrustning Alla Plintar för extern driftindikering av kompressorerna Alla 26

27 Alternativ och tillval/detaljer Blandningskärl Anslutning till köldmedie-, kylmedel- eller värmesystemet Tömningsanslutning VH VB VH P/P VH P/P = Påfyllningspump VB = Backventil VH = Stängventil Anslutning DN20 Volym l 60 Driftvikt kg 75 För information om frostskyddsvätska i köldbäraren/kylmedlet/värmebäraren, se separat Produktinformation för blandningskärlet. Flödesvakter För ytterligare information se separat Produktinformation. Typ

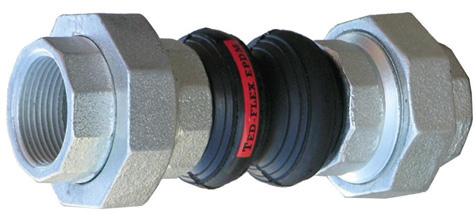

28 Alternativ och tillval/detaljer Gummikompensatorer Gummikompensator typ Aggregat typ Antal Köldbärarledningar (EV) Typ Värmebärarledningar (KD) Anslutningsdimension Antal Typ Anslutningsdimension EW-HT TEG050 DN TEG050 DN50 EW-HT TEG050 DN TEG050 DN50 EW-HT TEG050 DN TEG050 DN50 EW-HT TEG050 DN TEG050 DN50 EW-HT TEG050 DN TEG050 DN50 EW-HT TEG065 DN TEG065 DN65 EW-HT TEG065 DN TEG065 DN65 EW-HT TEG065 DN TEG065 DN65 För vibrationsdämpning i in- och utgående köldbärar- och värmebärarledningar. Se även separat Produktionformation för gummikompensatorer. 28

29 Alternativ och tillval/detaljer Silsatser Köldbärarledningar (EV) Aggregat typ Silsats typ 1) dimension Anslutnings- Kv-värden m³/h Summa tryckfall vid köldbärarflöden enligt kapitel Allmänna tekniska data kpa Filter Ventiler 2) 35/30 C 40/35 C 45/40 C EW-HT0152 SS65/K DN65 60, EW-HT0182 SS65/K DN65 60, EW-HT0202 SS65/K DN65 60, EW-HT0262 SS65/K DN65 60, EW-HT0302 SS65/K DN65 60, EW-HT0412 SS80/V DN EW-HT0512 SS80/V DN EW-HT0612 SS80/V DN ) Erfordras för att skydda förångaren och kondensorn mot skador p.g.a.spånor eller eventuellt andra föremål i köld- respektive värmebärarsystemen. Se även separat Produktionformation för silsatser. 2) Per ventil. 29

30 Alternativ och tillval/detaljer Silsatser Värmebärarledningar (KD) Aggregat typ Silsats typ 1) dimension Anslutnings- Kv-värden m³/h Summa tryckfall vid värmebärarflöden enligt kapitel Allmänna tekniska data kpa Filter Ventiler 2) 35/30 C 40/35 C 45/40 C EW-HT0152 SS65/K DN65 60, EW-HT0182 SS65/K DN65 60, EW-HT0202 SS65/K DN65 60, EW-HT0262 SS65/K DN65 60, EW-HT0302 SS65/K DN65 60, EW-HT0412 SS80/V DN EW-HT0512 SS80/V DN EW-HT0612 SS80/V DN ) Erfordras för att skydda förångaren och kondensorn mot skador p.g.a.spånor eller eventuellt andra föremål i köld- respektive värmebärarsystemen. Se även separat Produktionformation för silsatser. 2) Per ventil. 30

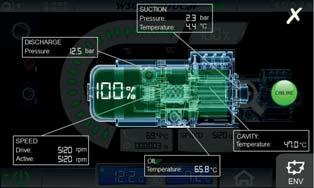

31 Alternativ och tillval/detaljer Mikroprocessor W3000 TOUCH Användarvänligt och intuitivt gränssnitt med svensk displaytext Startsida Exempelbilder 31

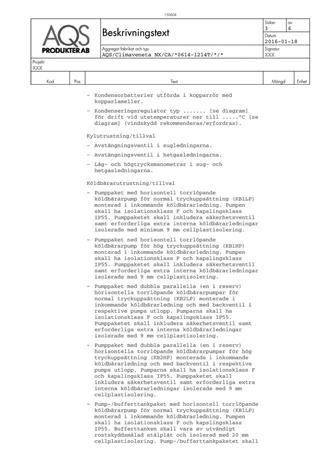

32 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext Copyright AQS-PRODUKTER AB. Alla rättigheter förbehålles. Rätt till ändringar förbehålles. Distributör: Hulda Mellgrens gata Västra Frölunda Telefon: Telefax: info@aqsprodukter.se Installation, underhåll och service: 32
