1 Luftkonditionering 2009

2 Innehåll Så här fungerar det!...3 Svalt, skönt och lönsamt!...4 Portabla aggregat...5 Luftkylda paketaggregat... 6 Vattenkylda paketaggregat... 7 Splitaggregat med innedel/-ar för montering på golv Splitaggregat med innedel/-ar för montering på vägg Splitaggregat med innedel/-ar för montering i tak Splitaggregat med innedel/-ar för infälld montering i undertak Splitaggregat med innedel/-ar för dold montering i tak Multisplitaggregat med mixade innedelar Multizonsplitsystem med mixade innedelar Komplettering av befintlig tilluftsanläggning...23 Angivna data är nominella. För data vid specifika driftförhållanden kontakta vår kundtjänst. I datatabellerna finns en kolumn med rumsstorlekar. Den lägre siffran avser en lokal med högt kylbehov och den högre siffran en lokal med lågt kylbehov. Kylbehovet i de flesta lokaler hamnar inom detta intervall, men givetvis finns det lokaler med både lägre och högre kylbehov. 2

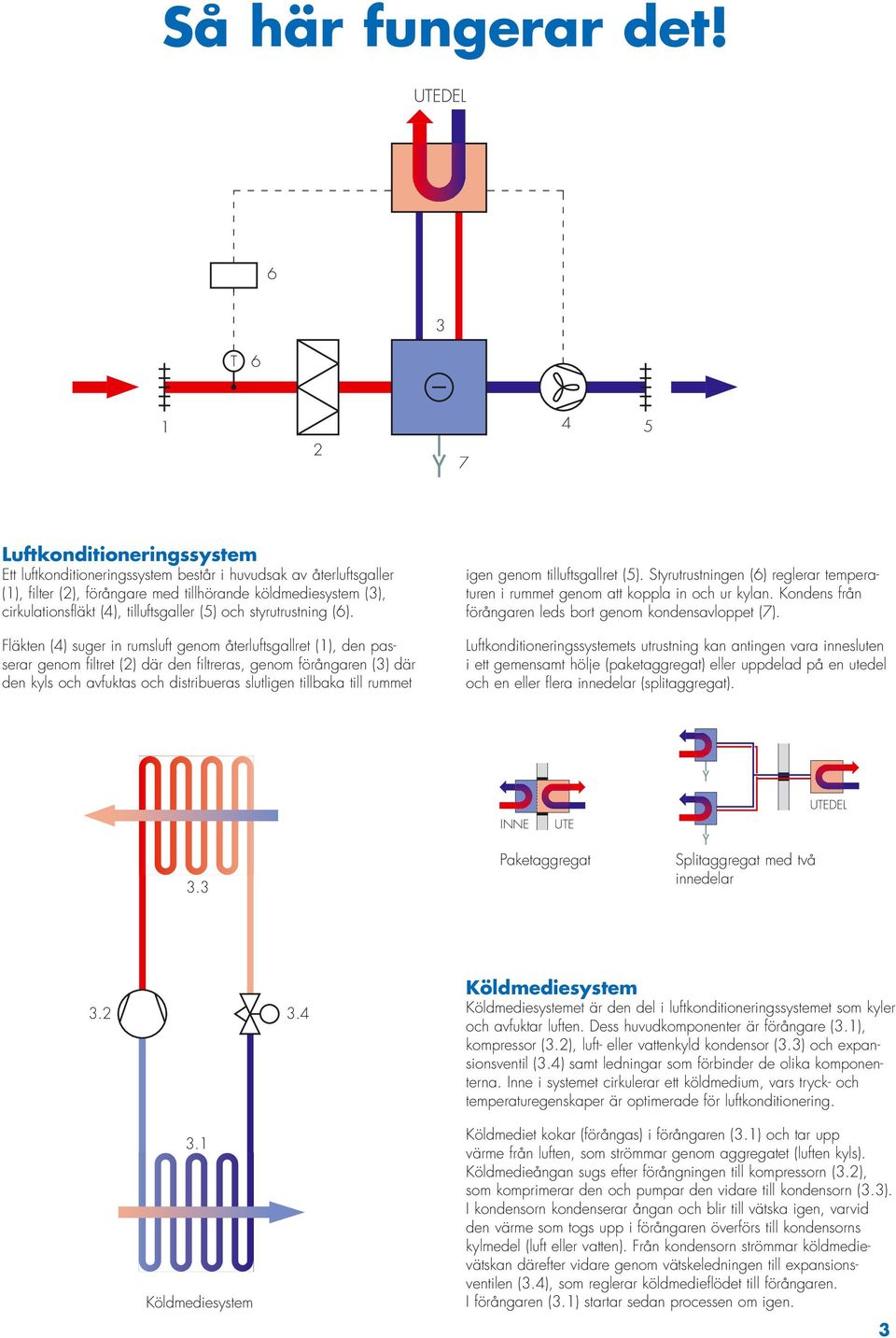

3 Så här fungerar det! 6 3 T Luftkonditioneringssystem Ett luftkonditioneringssystem består i huvudsak av återluftsgaller (1), filter (2), förångare med tillhörande köldmediesystem (3), cirkulationsfläkt (4), tilluftsgaller (5) och styrutrustning (6). Fläkten (4) suger in rumsluft genom återluftsgallret (1), den passerar genom filtret (2) där den filtreras, genom förångaren (3) där den kyls och avfuktas och distribueras slutligen tillbaka till rummet igen genom tilluftsgallret (5). Styrutrustningen (6) reglerar temperaturen i rummet genom att koppla in och ur kylan. Kondens från förångaren leds bort genom kondensavloppet (7). Luftkonditioneringssystemets utrustning kan antingen vara innesluten i ett gemensamt hölje (paketaggregat) eller uppdelad på en utedel och en eller flera innedelar (splitaggregat). INNE UTE 3.3 Paketaggregat Splitaggregat med två innedelar Köldmediesystem Köldmediesystem Köldmediesystemet är den del i luftkonditioneringssystemet som kyler och avfuktar luften. Dess huvudkomponenter är förångare (3.1), kompressor (3.2), luft- eller vattenkyld kondensor (3.3) och expansionsventil (3.4) samt ledningar som förbinder de olika komponenterna. Inne i systemet cirkulerar ett köldmedium, vars tryck- och temperaturegenskaper är optimerade för luftkonditionering. Köldmediet kokar (förångas) i förångaren (3.1) och tar upp värme från luften, som strömmar genom aggregatet (luften kyls). Köldmedieångan sugs efter förångningen till kompressorn (3.2), som komprimerar den och pumpar den vidare till kondensorn (3.3). I kondensorn kondenserar ångan och blir till vätska igen, varvid den värme som togs upp i förångaren överförs till kondensorns kylmedel (luft eller vatten). Från kondensorn strömmar köldmedie - vätskan därefter vidare genom vätskeledningen till expansions - ventilen (3.4), som reglerar köldmedieflödet till förångaren. I förångaren (3.1) startar sedan processen om igen. 3

4 Svalt, skönt och lönsamt! I ett kontor är luftkonditionering en av de bästa arbetsmiljöinvesteringar man kan göra trivseln påverkas positivt och de som arbetar där blir effektivare. I butiker och restauranger ökar dessutom försäljningen och i maskinmiljöer fungerar utrustningen bättre och säkrare. Faktum är att kontorspersonal bara behöver bli någon enstaka procent effektivare för att en luftkonditioneringsanläggning skall betala sig. I en butik eller restaurang ökar dessutom intäkterna och i en maskinmiljö minskar drifts- och servicekostnaderna. Lönsamhetskalkyl Beräkningen utgår från ett kontor på 32 m 2 utrustat med ett luftkylt splitaggregat med innedel för montering på vägg. Ett sådant är enkelt att placera och installera och är därför den vanligaste aggregattypen. Kylbehov I rummet, som är orienterat åt sydväst, arbetar tre personer, det finns solavskärmning i form av persienner och belysningen är normal. Kylbehovet är ca 3,5 kw. Årlig kostnad/kapital Installationen kostade totalt :- exkl. moms. Med avskrivningstid 10 år och ränta på 3% blir kapitalkostnaden 2.931:- per år. Årlig kostnad/drift Aggregatet är i drift från början av april, då solen börjar lysa in genom fönstren, till slutet av september. Den årlig nyttjandetiden är ca 840 timmar (105 arbetsdagar, 8 timmar per dag, 4 veckors semester). Under denna tid är det bara aggregatets fläkt som arbetar hela tiden, kompressorn och kondensorfläkten är bara i drift då det finns kylbehov (ungefär en tredjedel av tiden). Aggregatets märkeffekter är: fläkten 0,02 kw, kompressorn 1,23 kw och kondensorfläkten 0,03 kw. Detta ger en årlig energiförbrukning på 370 kwh och en årlig driftskostnad på 370:- exkl. moms (energipris 1:- per kwh). Årlig kostnad/periodisk läcksökning Enligt EU:s förordning om F-gaser 842/2006 ställs krav på periodisk läcksökning en gång per år om aggregatets/systemets köldmediefyllning är större än 3 kg och två gånger per år om köldmediefyllningen är större än 30 kg. I detta fall understiger aggregatets/systemets köldmediefyllning dessa krav och därmed krävs ingen årlig periodisk läcksökning. Summa årlig kostnad Ränta och avskrivningar 2.931:- Drift 370:- Summa 3.301:- Slutsats Den genomsnittliga lönen för de tre som arbetar i rummet är :- per månad plus sociala kostnader (ca 49,7 % inkl. semesterkostnader). Detta ger en årlig personalkostnad på :- under den tid aggregatet används (semestermånaden är inte inräknad). Det behövs alltså inte mer än 0,82 % effektivitetsökning (3.301/ x 100) under den tid aggregatet används, för att investeringen skall betala sig! I kontor ökas personalens effektivitet. I butiker ökar försäljningen. I maskinmiljöer arbetar utrustningen bättre och dess livslängd ökar. 4

5 Portabla aggregat Paketaggregat TCT014M Splitaggregat STCF014M Splitaggregat ULISSE Värmen transporteras bort genom en luftslang, vars munstycke kläms fast mellan fönster och karm. Kondensvattnet samlas upp i en behållare och då behållaren är full stoppar aggregatet och en lampa tänds på manöverpanelen. Det enklaste sättet att snabbt åstadkomma ett behagligt inneklimat till låg kostnad. Inne- och utedelarna förbinds med flexibel slang, som antingen kan klämmas fast mellan fönster och karm eller dras genom ett hål i väggen. Kondensvattnet pumpas ut genom slangen till utedelen där det förångas. Inne- och utedelarna förbinds med flexibel slang, som antingen kan klämmas fast mellan fönster och karm eller dras genom ett hål i väggen. Kondensvattnet pumpas ut genom slangen till utedelen där det förångas. Det mest eleganta portabla aggregatet med den lägsta ljudnivån. INNE UTE INNE Flödesschema paketaggregat Flödesschema splitaggregat Ljudtrycksnivå Mått innedel Kyleffekt Rumsstorlek innedel Bredd x Djup x Höjd Typ kw m 2 db(a) mm TCT014M 2, / x 400 x 750 STCF014M 2, / x 400 x 750 ULISSE10A 3, /41/ x 245 x 790 ULISSE13PCLA 4, /41/ x 245 x 790 5

6 Paketaggregat luftkylda INNE UTE Flödesschema Genomväggaggregat Monteras genom fönster eller vägg. Ett enkelt sätt att åstadkomma ett behagligt klimat till låg kostnad. Ljudtrycksnivå Mått Kyleffekt Rumsstorlek inomhus Bredd x Djup x Höjd Typ kw m 2 db(a) mm W09AC 2, x 530 x 353 W18AC 5, x 674 x 428 6

7 Paketaggregat vattenkylda Lämpliga i alla typer av lokaler där det är komplicerat att installera ett luftkylt aggregat. Enkel installation, aggregatet ställs på golvet med ryggen mot en vägg och ansluts till vatten- och avloppsnätet. Flödesschema INNE Vattenkylt paketaggregat Mått Kyleffekt Rumsstorlek Ljudtrycksnivå Bredd x Djup x Höjd Typ kw m 2 db(a) mm AOV25S 3, /44/ x 235 x 600 AOV55 4, /46/ x 235 x 600 7

8

9 Splitaggregat med innedel/-ar för montering på golv Lämpliga i lokaler där det finns tillgängligt utrymme på golvet och där det är möjligt att dra kondensavlopp i våningen under. Finns både med hölje och utan hölje för t.ex. in byggnad i en fönsterbänk. Innedel Fjärrkontroll Innedel för inbyggnad i fönsterbänk I större lokaler kan effekten delas upp på flera mindre innedelar i stället för en stor innedel, vilket ger bättre spridning av kylan och lägre ljudnivå. Manöverpanel Utedel Flödesschema en innedel Flödesschema två innedelar Flödesschema tre innedelar Flödesschema fyra innedelar Innedel med hölje Innedel för inbyggnad LK-aggregat* LK-aggregat* Antal Ljudtrycks- Mått innedel Kyleffekt innedelar Rumsstorlek nivå innedel Bredd x Djup x Höjd Typ kw st m 2 db(a) mm RAS2.5HNE/A/1F 6, /38/ x 220 x 630 RAS4HNE/A/2F 10, /36/ x 220 x 630 RAS5HNE/A/2F 12, /38/ x 220 x 630 *Luftkonditioneringsfunktion Antal Ljudtrycks- Mått innedel Kyleffekt innedelar Rumsstorlek nivå innedel Bredd x Djup x Höjd Typ kw st m 2 db(a) mm RAS2.5HNE/A/1FC 6, /38/ x 220 x 620 RAS4HNE/A/2FC 10, /36/ x 220 x 620 RAS5HNE/A/2FC 12, /38/ x 220 x 620 *Luftkonditioneringsfunktion LK/VP-aggregat** (med DC-inverter) Kyleffekt Antal arbets- inne- Rums- Ljudtrycks- Mått innedel Kyleffekt område delar storlek nivå innedel Bredd x Djup x Höjd Typ kw kw st m 2 db(a) mm RAC25FX8N/A/1F 2,5 0,9 3, /31/26/ x 215 x 590 RAC35FX8N/A/1F 3,5 0,9 4, /31/26/ x 215 x 590 RAC50FX8N/A/1F 5,0 0,9 5, /36/29/ x 215 x 590 RAS2HVRN1/A/1F 5,0 2,2 5, /36/ x 220 x 630 RAS2.5HVRN1/A/1F 6,0 2,2 6, /38/ x 220 x 630 RAS3HVRNME/A/2F 7,1 3,2 8, /35/ x 220 x 630 RAS4HRNME/A/2F 10,0 4,9 11, /36/ x 220 x 630 RAS5HRNME/A/2F 12,5 5,7 14, /38/ x 220 x 630 RAS6HRNME/A/3F 14,0 6,0 16, /36/ x 220 x 630 RAS8HRNM/A/4F 20,0 9,0 22, /36/ x 220 x 630 LK/VP-aggregat** (med DC-inverter) Kyleffekt Antal arbets- inne- Rums- Ljudtrycks- Mått innedel Kyleffekt område delar storlek nivå innedel Bredd x Djup x Höjd Typ kw kw st m 2 db(a) mm RAS2HVRN1/A/1FC 5,0 2,2 5, /36/ x 220 x 620 RAS2.5HVRN1/A/1FC 6,0 2,2 6, /38/ x 220 x 620 RAS3HVRNME/A/2FC 7,1 3,2 8, /35/ x 220 x 620 RAS4HRNME/A/2FC 10,0 4,9 11, /36/ x 220 x 620 RAS5HRNME/A/2FC 12,5 5,7 14, /38/ x 220 x 620 RAS6HRNME/A/3FC 14,0 6,0 16, /36/ x 220 x 620 RAS8HRNM/A/4FC 20,0 9,0 22, /36/ x 220 x 620 RAS10HRNM/A/4FC 25,0 11,2 28, /38/ x 220 x 620 **Reversibelt aggregat med både luftkonditionerings- och värmepumpsfunktioner RAS10HRNM/A/4F 25,0 11,2 28, /38/ x 220 x 630 **Reversibelt aggregat med både luftkonditionerings- och värmepumpsfunktioner 9

10

11 Splitaggregat med innedel/-ar för montering på vägg Den smidigaste lösningen för att åstadkomma ett behagligt inneklimat med lättplacerad innedel. I större lokaler kan effekten delas upp på flera mindre innedelar i stället för en stor innedel, vilket ger bättre spridning av kylan och lägre ljudnivå. Innedel Fjärrkontroll Utedel Flödesschema en innedel Flödesschema två innedelar Flödesschema tre innedelar Flödesschema fyra innedelar LK-aggregat* LK/VP-aggregat** Antal Ljudtrycksnivå Mått innedel Kyleffekt innedelar Rumsstorlek innedel Bredd x Djup x Höjd Typ kw st m 2 db(a) mm RAC07G4/A/1W 2, /30/ x 210 x 280 RAC09G4/A/1W 2, /35/ x 210 x 280 RAC14G4/A/1W 3, /36/ x 210 x 280 RAC18G4/A/1W 5, /42/ x 201 x 295 RAS2.5HNE/A/1W 6, /40/ x 245 x 333 RAS3HNE/A/1W 7, /40/ x 245 x 333 RAS3HNE/A/2W 7, /38/ x 210 x 280 RAS4HNE/A/1W 10, /46/ x 245 x 333 RAS4HNE/A/2W 10, /39/ x 208 x 295 RAS5HNE/A/2W 12, /40/ x 245 x 333 *Luftkonditioneringsfunktion Kyleffekt Antal Kyl- arbets- inne- Rums- Ljudtrycks- Mått innedel effekt område delar storlek nivå innedel Bredd x Djup x Höjd Typ kw kw st m 2 db(a) mm RAC25WX8N/A/1W 2,5 0,9 3, /32/26/ x 198 x 295 RAC35WX8N/A/1W 3,5 0,9 4, /35/29/ x 198 x 295 RAC50WX8N/A/1W 5,0 0,9 5, /39/31/ x 198 x 295 RAS2HVRN1/A/1W 5,0 2,2 5, /39/ x 208 x 295 RAS2.5HVRN1/A/1W 6,0 2,2 6, /40/ x 245 x 333 RAS3HVRNME/A/1W 7,1 3,2 8, /40/ x 245 x 333 RAS3HVRNME/A/2W 7,1 3,2 8, /38/ x 210 x 280 RAS4HRNME/A/1W 10,0 4,9 11, /46/ x 245 x 333 RAS4HRNME/A/2W 10,0 4,9 11, /39/ x 208 x 295 RAS5HRNME/A/2W 12,5 5,7 14, /40/ x 245 x 333 RAS6HRNME/A/2W 14,0 6,0 16, /40/ x 245 x 333 RAS6HRNME/A/3W 14,0 6,0 16, /39/ x 208 x 295 RAS8HRNM/A/2W 20,0 9,0 22, /46/ x 245 x 333 RAS8HRNM/A/4W 20,0 9,0 22, /39/ x 208 x 295 RAS10HRNM/A/4W 25,0 11,2 28, /40/ x 245 x 333 RAS12HRNM/A/3W 30,0 13,5 33, /46/ x 245 x 333 RAS12HRNM/A/4W 30,0 13,5 33, /40/ x 245 x 333 **Reversibelt aggregat med både luftkonditionerings- och värmepumpsfunktioner 11

12

13 Splitaggregat med innedel/-ar för montering i tak En bra lösning då det saknas utrymme för en golv- eller väggmonterad innedel och det inte finns något undertak. I större lokaler kan effekten delas upp på flera mindre innedelar i stället för en stor innedel, vilket ger bättre spridning av kylan och lägre ljudnivå. Innedel Manöverpanel Utedel Flödesschema en innedel Flödesschema två innedelar Flödesschema tre innedelar Flödesschema fyra innedelar LK-aggregat* Antal Ljudtrycksnivå Mått innedel Kyleffekt innedelar Rumsstorlek innedel Bredd x Djup x Höjd Typ kw st m 2 db(a) mm RAS2.5HNE/A/1C 6, /43/ x 625 x 173 RAS3HNE/A/1C 7, /45/ x 625 x 173 RAS4HNE/A/1C 10, /45/ x 625 x 235 RAS4HNE/A/2C 10, /42/ x 625 x 173 RAS5HNE/A/1C 12, /46/ x 625 x 235 RAS5HNE/A/2C 12, /43/ x 625 x 173 *Luftkonditioneringsfunktion LK/VP-aggregat** Kyleffekt Antal arbets- inne- Rums- Ljudtrycks- Mått innedel Kyleffekt område delar storlek nivå innedel Bredd x Djup x Höjd Typ kw kw st m 2 db(a) mm RAS2HVRN1/A/1C 5,0 2,2 5, /42/ x 625 x 173 RAS2.5HVRN1/A/1C 6,0 2,2 6, /43/ x 625 x 173 RAS3HVRNME/A/1C 7,1 3,2 8, /45/ x 625 x 173 RAS4HRNME/A/1C 10,0 4,9 11, /45/ x 625 x 235 RAS4HRNME/A/2C 10,0 4,9 11, /42/ x 625 x 173 RAS5HRNME/A/1C 12,5 5,7 14, /46/ x 625 x 235 RAS5HRNME/A/2C 12,5 5,7 14, /43/ x 625 x 173 RAS6HRNME/A/1C 14,0 6,0 16, /48/ x 625 x 235 RAS6HRNME/A/2C 14,0 6,0 16, /45/ x 625 x 173 RAS6HRNME/A/3C 14,0 6,0 16, /42/ x 625 x 173 RAS8HRNM/A/2C 20,0 9,0 22, /45/ x 625 x 235 RAS8HRNM/A/4C 20,0 9,0 22, /42/ x 625 x 173 RAS10HRNM/A/2C 25,0 11,2 28, /46/ x 625 x 235 RAS10HRNM/A/4C 25,0 11,2 28, /43/ x 625 x 173 RAS12HRNM/A/2C 30,0 13,5 33, /48/ x 625 x 235 RAS12HRNM/A/3C 30,0 13,5 33, /45/ x 625 x 235 RAS12HRNM/A/4C 30,0 13,5 33, /45/ x 625 x 173 **Reversibelt aggregat med både luftkonditionerings- och värmepumpsfunktioner 13

14

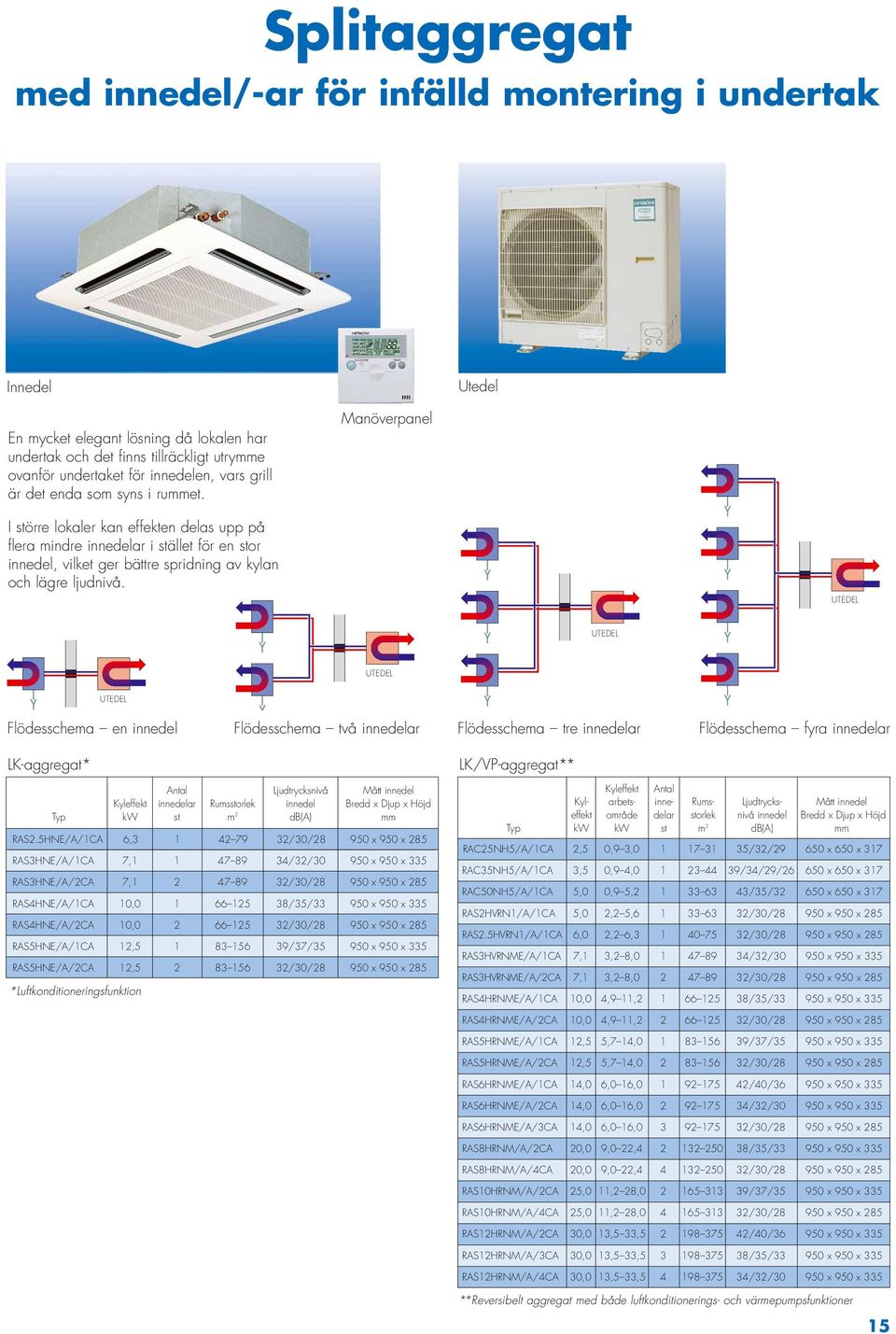

15 Splitaggregat med innedel/-ar för infälld montering i undertak Innedel Utedel En mycket elegant lösning då lokalen har undertak och det finns tillräckligt utrymme ovanför undertaket för innedelen, vars grill är det enda som syns i rummet. Manöverpanel I större lokaler kan effekten delas upp på flera mindre innedelar i stället för en stor innedel, vilket ger bättre spridning av kylan och lägre ljudnivå. Flödesschema en innedel Flödesschema två innedelar Flödesschema tre innedelar Flödesschema fyra innedelar LK-aggregat* Antal Ljudtrycksnivå Mått innedel Kyleffekt innedelar Rumsstorlek innedel Bredd x Djup x Höjd Typ kw st m 2 db(a) mm RAS2.5HNE/A/1CA 6, /30/ x 950 x 285 RAS3HNE/A/1CA 7, /32/ x 950 x 335 RAS3HNE/A/2CA 7, /30/ x 950 x 285 RAS4HNE/A/1CA 10, /35/ x 950 x 335 RAS4HNE/A/2CA 10, /30/ x 950 x 285 RAS5HNE/A/1CA 12, /37/ x 950 x 335 RAS5HNE/A/2CA 12, /30/ x 950 x 285 *Luftkonditioneringsfunktion LK/VP-aggregat** Kyleffekt Antal Kyl- arbets- inne- Rums- Ljudtrycks- Mått innedel effekt område delar storlek nivå innedel Bredd x Djup x Höjd Typ kw kw st m 2 db(a) mm RAC25NH5/A/1CA 2,5 0,9 3, /32/ x 650 x 317 RAC35NH5/A/1CA 3,5 0,9 4, /34/29/ x 650 x 317 RAC50NH5/A/1CA 5,0 0,9 5, /35/ x 650 x 317 RAS2HVRN1/A/1CA 5,0 2,2 5, /30/ x 950 x 285 RAS2.5HVRN1/A/1CA 6,0 2,2 6, /30/ x 950 x 285 RAS3HVRNME/A/1CA 7,1 3,2 8, /32/ x 950 x 335 RAS3HVRNME/A/2CA 7,1 3,2 8, /30/ x 950 x 285 RAS4HRNME/A/1CA 10,0 4,9 11, /35/ x 950 x 335 RAS4HRNME/A/2CA 10,0 4,9 11, /30/ x 950 x 285 RAS5HRNME/A/1CA 12,5 5,7 14, /37/ x 950 x 335 RAS5HRNME/A/2CA 12,5 5,7 14, /30/ x 950 x 285 RAS6HRNME/A/1CA 14,0 6,0 16, /40/ x 950 x 335 RAS6HRNME/A/2CA 14,0 6,0 16, /32/ x 950 x 335 RAS6HRNME/A/3CA 14,0 6,0 16, /30/ x 950 x 285 RAS8HRNM/A/2CA 20,0 9,0 22, /35/ x 950 x 335 RAS8HRNM/A/4CA 20,0 9,0 22, /30/ x 950 x 285 RAS10HRNM/A/2CA 25,0 11,2 28, /37/ x 950 x 335 RAS10HRNM/A/4CA 25,0 11,2 28, /30/ x 950 x 285 RAS12HRNM/A/2CA 30,0 13,5 33, /40/ x 950 x 335 RAS12HRNM/A/3CA 30,0 13,5 33, /35/ x 950 x 335 RAS12HRNM/A/4CA 30,0 13,5 33, /32/ x 950 x 335 **Reversibelt aggregat med både luftkonditionerings- och värmepumpsfunktioner 15

16

17 Splitaggregat med innedel/-ar för dold montering i tak En typ av aggregat som möjliggör en mycket diskret installation. Innedelen kan byggas in eller placeras i ett angränsande utrymme så att endast luftdonen blir synliga i rummet. Innedel Utedel I större lokaler kan effekten delas upp på flera mindre innedelar i stället för en stor innedel, vilket ger bättre spridning av kylan och lägre ljudnivå. Manöverpanel Flödesschema en innedel Flödesschema två innedelar Flödesschema tre innedelar LK-aggregat* LK/VP-aggregat** Flödesschema fyra innedelar Antal Ljudtrycksnivå Mått innedel Kyleffekt innedelar Rumsstorlek innedel Bredd x Djup x Höjd Typ kw st m 2 db(a) mm RAS2.5HNE/A/1D 6, /33/ x 660 x 275 RAS3HNE/A/1D 7, /35/ x 660 x 275 RAS4HNE/A/1D 10, /36/ x 660 x 275 RAS4HNE/A/2D 10, /31/ x 660 x 275 RAS5HNE/A/1D 12, /38/ x 660 x 275 RAS5HNE/A/2D 12, /33/ x 660 x 275 HCAT0071TE/A/1D 20, x 1119 x 510 HCAT0091TE/A/1D 25, x 1119 x 510 HCAT0101TE/A/1D 29, x 1349 x 625 HCAT0121TE/A/1D 36, x 1349 x 625 *Luftkonditioneringsfunktion Kyleffekt Antal arbets- inne- Rums- Ljudtrycks- Mått innedel Kyleffekt område delar storlek nivå innedel Bredd x Djup x Höjd Typ kw kw st m 2 db(a) mm RAS2HVRN1/A/1D 5,0 2,2 5, /31/ x 660 x 275 RAS2.5HVRN1/A/1D 6,0 2,2 6, /33/ x 660 x 275 RAS3HVRNME/A/1D 7,1 3,2 8, /35/ x 660 x 275 RAS3HVRNME/A/2D 7,1 3,2 8, /34/ x 660 x 198 RAS4HRNME/A/1D 10,0 4,9 11, /36/ x 660 x 275 RAS4HRNME/A/2D 10,0 4,9 11, /31/ x 660 x 275 RAS5HRNME/A/1D 12,5 5,7 14, /38/ x 660 x 275 RAS5HRNME/A/2D 12,5 5,7 14, /33/ x 660 x 275 RAS6HRNME/A/1D 14,0 6,0 16, /39/ x 660 x 275 RAS6HRNME/A/2D 14,0 6,0 16, /35/ x 660 x 275 RAS6HRNME/A/3D 14,0 6,0 16, /31/ x 660 x 275 RAS8HRNM/A/1D 20,0 9,0 22, /54/ x 600 x 423 RAS8HRNM/A/2D 20,0 9,0 22, /36/ x 660 x 275 RAS10HRNM/A/1D 25,0 11,2 28, /55/ x 600 x 423 RAS10HRNM/A/2D 25,0 11,2 28, /38/ x 660 x 275 RAS12HRNM/A/2D 30,0 13,5 33, /39/ x 660 x 275 RAS12HRNM/A/3D 30,0 13,5 33, /36/ x 660 x 275 RAS12HRNM/A/4D 30,0 13,5 33, /35/ x 660 x 275 **Reversibelt aggregat med både luftkonditionerings- och värmepumpsfunktioner 17

18

19 Multisplitaggregat med 2 4 mixade innedelar Den bästa lösningen för lokaler med 2 4 mindre närliggande utrymmen med behov av individuell temperaturreglering, t.ex. rum orienterade i olika väderstreck med varierande solbelastning under dagen. Aggregaten är i VP-utförande med DC- inverter med både kyloch värmefunktioner (värmepump). DC-invertern ger suverän steglös effektreglering. Se vidare aggre -gatens arbetsområden i tabellen nedan. Innedel för montering på golv Innedel för infälld montering i undertak Innedel för montering på vägg Utedel Fjärrkontroll Flödesschema två innedelar Flödesschema tre innedelar Flödesschema fyra innedelar Innedelar Utedelar Typ av montering Kyleffekt kw Golv Vägg Infälld i undertak Kyleffekt kw Kyleffekt arbetsområde kw Antal innedelar 1,8 x 2,5 x x x 3,5 x x x 5,0 x x x 4,0 1,5 4,5 2 5,2 1,5 6, ,4 1,5 5,9 2 7,1 2,4 8,

20

21 Multizonsplitsystem med 2 4 mixade innedelar Den bästa lösningen för lokaler med 2 4 större utrymmen med behov av individuell temperaturreglering, t.ex. rum orienterade i olika väderstreck med varierande solbelastning under dagen. Detta system är i VP-utförande med DC-inverter med både kyl- och värmefunktioner (värmepump). DC-invertern ger suverän steglös effektreglering. Se vidare utedelarnas arbetsområde i tabellen nedan. Innedel för infälld montering i undertak (kassett)/2-vägs Innedel för infälld montering i undertak (kassett)/4-vägs Flödesschema två innedelar Innedel för dold montering i tak Innedel för montering i tak Innedel för montering på vägg Innedel för inbyggnad i fönsterbänk Innedel för montering på golv Flödesschema tre innedelar Manöverpanel Utedel Innedelar Typ av montering Flödesschema fyra innedelar Kyleffekt kw Golv Inbyggnad i fönsterbänk Vägg Tak Infälld montering i undertak/2-vägs Infälld montering i undertak/4-vägs Dold montering i tak Utedelar Kyleffekt Kyleffekt arbetsområde Antal kw kw innedelar 3,6 X X X X X X 5,0 X X X X X X X 6,3 X X X X X X X 7,1 X X X X X 10,0 X X X X X 12,5 X X X X 14,0 X X X 7,1 3,2 8,0 2 10,0 4,9 11,2 2 12,5 5,7 14,0 2 14,0 6,0 16, ,0 9,0 22, ,0 11,2 28, ,0 13,5 33,

22 Multizonsplitsystem med upp till 32 mixade innedelar Perfekt lösning för lokaler med upp till 20 blandade mindre och större närliggande utrymmen med behov av individuell temperaturreglering, t. ex. rum orienterade i olika väderstreck med varierande solbelastning under dagen. Detta system finns i två utföranden: 2-rörssystem som kan arbeta med antingen kyla eller värme samt 3-rörssystem som kan arbeta med kyla och värme samtidigt. Båda systemen är i VP-utförande med DCinverter med både kyl- och värmefunktioner (värmepump). DC-invertern ger suverän steglös effektreglering. Se vidare utedelarnas arbetsområde i tabellen nedan. Innedel för infälld montering i undertak (kassett)/2-vägs Innedel för infälld montering i undertak (kassett)/4-vägs Innedel för dold montering i tak Innedel för montering i tak Innedel för montering på vägg Innedel för montering på golv Flödesschema SET FREE 2-rörs (1-32 innedelar) Flödesschema SET FREE 3-rörs (2-32 innedelar) Innedel för inbyggnad i fönsterbänk Manöverpanel Utedelar SET FREE 2-rörs Utedelar SET FREE 3-rörs Kyleffekt Kyleffekt arbetsområde Antal kw kw innedelar Kyleffekt Kyleffekt arbetsområde Antal kw kw innedelar 14,0 2,2 14, ,4 2,2 22, Innedelar SET FREE 22,4 2,2 22, ,0 2,2 28, ,0 2,2 30, ,5 2,2 36, Typ av montering 33,5 2,2 34, ,0 2,2 40, ,0 2,2 45, ,0 2,2 51, Kyleffekt kw Golv Inbyggnad i fönsterbänk Vägg Infälld montering i undertak/2-vägs Infälld montering i undertak/4-vägs 2,2 X 2,8 X X X X X X Tak Dold montering i tak 45,0 2,2 45, ,4 2,2 50, ,0 2,2 56, ,0 2,2 73, ,0 2,2 85, ,0 2,2 90, ,0 2,2 59, ,0 2,2 71, ,0 2,2 85, ,0 2,2 90, ,0 X X X X X X 5,6 X X X X X X X 7,1 X X X X X X X 8,0 X X X X X 11,2 X X X X X 14,0 X X X X 16,0 X X X 22,4 X 28,0 X Utedel SET FREE 2-rörs Utedel SET FREE 3-rörs 22

23 Komplettering av befintlig tilluftsanläggning Den bästa lösningen vid kylning av större lokaler, då det finns en befintlig tilluftsanläggning med tillräckligt luftflöde för att kunna bära kylan och kylbehovet dessutom är likartat i alla delar av lokalerna, alltså inget behov av individuell temperaturstyrning. Innedel (förångare) Utedel Typ Kyleffekt kw RAC07G4 1,9 RAC09G4 2,6 RAC14G4 3,2 RAC18G4 4,3 HCAT0011TE 5,9 Flödesschema HCAT0021TE 7,0 HCAT0025TE 8,9 HCAT0031TE 10,4 HCAT0041TE 12,9 HCAT0051TE 16,1 HCAT0061TE 19,1 HCAT0071TE 23,8 HCAT0091TE 29,9 HCAT0101TE 32,5 HCAT0121TE 42,3 23

24 Distributör: Hulda Mellgrens gata 3, Västra Frölunda Telefon Telefax Dalvägen 14, Solna Telefon Telefax Tryck Typoprint AB
