Vätskekylt klimataggregat

Transkript

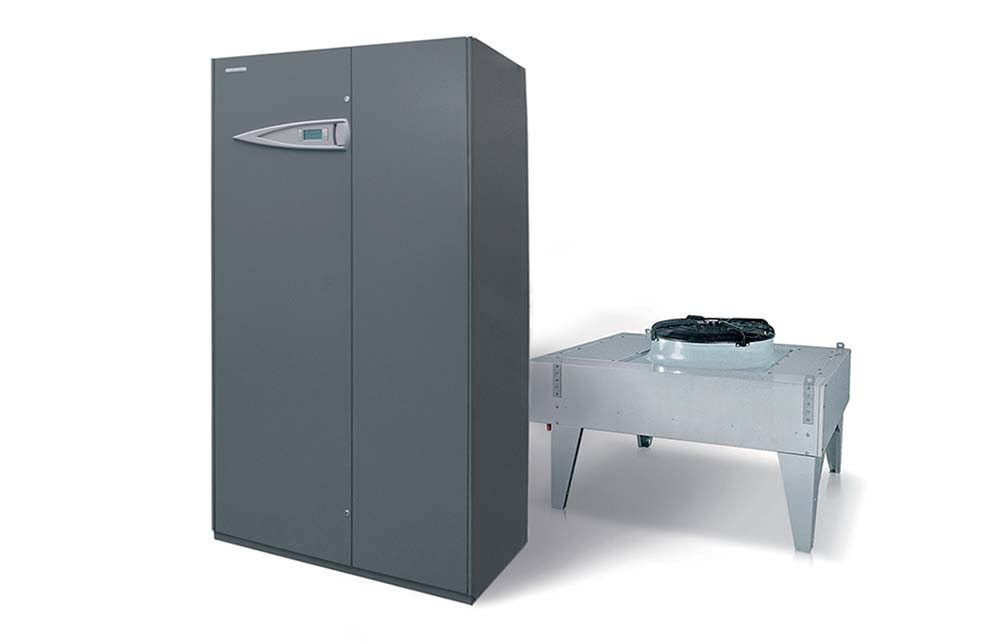

1 QS/Climaveneta i-wo i-bdc QS/Climaveneta i-wu i-bdc 8 storlekar kw 8 storlekar kw Vätskekylt klimataggregat (inverter) med separat kylmedelkylare Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Luftflödeskonfigurationer...3 Funktion...4 Utrustningsspecifikation med alternativ och tillval...10 Tekniska data/allmänt...18 Tekniska data/arbetsområden...21 Tekniska data/el...25 Tekniska data/ljud...31 Tekniska data/mått och vikter...32 Installationsdata...36 Tillval/luftfilter...37 Tillval/kondensvattenpump...38 Tillval/dräneringspump (ångbefuktare)...39 Tillval/monteringsdetaljer...40 Tillval/kylmedelkylare...44 Beskrivningstext...49 Beteckningsnyckel/aggregatet i-w = Vätskekylt klimataggregat (inverter) för anslutning till separat kylmedelkylare O = Uppåtblåsande U = Neråtblåsande BS = Utförande med kylmedeltemperaturstyrning för samkörning med i-bdc kylmedelkylare 018 = Storleksbeteckning EC = EC-fläkt/-ar i-wo/bs018/ec Beteckningsnyckel/matchande kylmedelkylare i-bdc i-bdc/bs/e030m i-bdc = Kylmedelkylare med EC-fläktar BS = Normal ljudnivå/utförande för utetemperaturer ner till -20 C 1) LN = Låg ljudnivå/utförande för utetemperaturer ner till -25 C 1) E = Epoxibehandlade batteri/-er C = Kataforesisbehandlade batteri/-er CC = Koppar/koppar-batteri/-er Vid standardbatteri/-er (koppar/aluminium) utgår denna position 030 = Storleksbeteckning m = 1 kylmedelkrets 1) Förutsätter att klimataggregatet (i-w*) har matchande utförande enligt ovan. Noteringar: sterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Luftflödeskonfigurationer i-wo (uppåtblåsande) Återluftsöppning på framsidan. Återluftsöppning på undersidan. Återluftsöppning på baksidan. i-wu (neråtblåsande) Återluftsöppning på ovansidan. 3

4 Funktion Funktionsbeskrivning QS/Climaveneta i-w* är ett klimataggregat för datorhallar och andra er av teknikrum. ggregatets huvudkomponenter är: filter, inverterstyrd kylfunktion för mekanisk kylning med vätskekyld kondensor, fläkt/-ar, el- och styrutrustning samt i förekommande fall även befuktningsfunktion, avfuktningsfunktion och eftervärmningsfunktion. Fläkten/-arna cirkulerar lokalens luft genom aggregatet, där den filtreras och kyls samt i förekommande fall även befuktas, avfuktas och eftervärms, så att temperaturen och den relativa fuktigheten i lokalen konstanthålls på önskad nivå. Kylfunktionen består av ett eller flera köldmediesystem, vardera bestående av förångare för kylning av luft monterad i aggregatets luftström, inverterstyrd kompressor, vätskekyld kondensor, expansionsventil och köldmedium HFC410. Köldmediet cirkuleras i systemet/-n av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från den luft som passerar genom aggregatet och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till kylmedlet 1). Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. Inverterfunktionen anpassar aggregatets kyleffekt till det aktuella kylbehovet genom varvtalsreglering av kompressorn (den ena av kompressorerna i aggregat med dubbla köldmediesystem). Kylmedlet, som tar upp värmen i den vätskekylda kondensorn, kyls i en separat kylmedelkylare. Kylmedeltemperaturen styrs genom varvtalsreglering av kylmedelkylarens fläktar. vfuktning sker genom att en del av förångarytan blockeras (se aktuellt aggregatflödesschema). Eftervärmning vid avfuktning sker i ett hetgasbatteri (se aktuellt aggregatflödesschema) alternativt i ett el- eller värmevattenbatteri. 1) Vatten eller vatten blandat med frostskyddsvätska. Systemflödesschema i-w Kylmedelkylare i-bdc Pump m.m. (annan leverantör) EXP P Bilden visar ett uppåtblåsande aggregat med kylmedelkylare. 4

5 Funktion ggregatflödesschema i-w* TF VB 2) TC2 2) EVB1 2) T EV VM1 2) BV M TCE PSL SG KK-I FT PSH BO SÄV VH BK PT1 1) VKD KM UT KM IN Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats ggregatets begränsningslinje BK = Köldmediebehållare BO = Oljeavskiljare BV = Vätskeavskiljare EV = Förångare EVB1 = Eftervärmningsbatteri hetgas FT = Torkfilter KK-F = Kompressor med fast varvtal KK-I = Kompressor med variabelt varvtal (inverter) KM IN = Kylmedel in KM UT = Kylmedel ut MU = Mätuttag MUPT = Uttag för givare för tryckstyrd kondenseringsregulator PSH = Högtrycksvakt PSL = Lågtrycksvakt PSL = Lågtrycksvakt PT1 = Givare för kondenseringsregulator PTH = Högtrycksgivare PTL = Lågtrycksgivare REFU = Uttag för köldmediepåfyllning SG = Synglas SÄV = Säkerhetsventil TC2 = Styrventil hetgaseftervärmning TCE = Elektronisk expansionsventil TF = Tilluftsfläkt/-ar TSH = Hetgastemperaturvakt TTL = Suggastemperaturgivare VB = Backventil VH = vstängningsventil VKD = Vätskekyld kondensor VM1 = Magnetventil 1) = Ingår i aggregatutförande MOD- 2) = Tillval 5

6 Funktion ggregatflödesschema i-w*070 TF VB 2) TC2 2) EVB1 2) T EV VM1 2) BV M TCE M TCE PSL SG SG PSL KK-F KK-I FT FT PSH BO SÄV VH SÄV VH PSH BK BK PT1 1) PT1 1) VKD VKD KM UT KM IN KM UT KM IN Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats ggregatets begränsningslinje BK = Köldmediebehållare BO = Oljeavskiljare BV = Vätskeavskiljare EV = Förångare EVB1 = Eftervärmningsbatteri hetgas FT = Torkfilter KK-F = Kompressor med fast varvtal KK-I = Kompressor med variabelt varvtal (inverter) KM IN = Kylmedel in KM UT = Kylmedel ut MU = Mätuttag MUPT = Uttag för givare för tryckstyrd kondenseringsregulator PSH = Högtrycksvakt PSL = Lågtrycksvakt PSL = Lågtrycksvakt PT1 = Givare för kondenseringsregulator PTH = Högtrycksgivare PTL = Lågtrycksgivare REFU = Uttag för köldmediepåfyllning SG = Synglas SÄV = Säkerhetsventil TC2 = Styrventil hetgaseftervärmning TCE = Elektronisk expansionsventil TF = Tilluftsfläkt/-ar TSH = Hetgastemperaturvakt TTL = Suggastemperaturgivare VB = Backventil VH = vstängningsventil VKD = Vätskekyld kondensor VM1 = Magnetventil 1) = Ingår i aggregatutförande MOD- 2) = Tillval 6

7 Funktion ggregatflödesschema i-w*090 TF VB 2) TC2 2) EVB1 2) T EV VM1 2) BV M TCE M TCE PSL SG SG PSL KK-F KK-I FT FT PSH BO SÄV VH SÄV VH PSH BK BK PT1 1) PT1 1) VKD KM UT KM IN Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats ggregatets begränsningslinje BK = Köldmediebehållare BO = Oljeavskiljare BV = Vätskeavskiljare EV = Förångare EVB1 = Eftervärmningsbatteri hetgas FT = Torkfilter KK-F = Kompressor med fast varvtal KK-I = Kompressor med variabelt varvtal (inverter) KM IN = Kylmedel in KM UT = Kylmedel ut MU = Mätuttag MUPT = Uttag för givare för tryckstyrd kondenseringsregulator PSH = Högtrycksvakt PSL = Lågtrycksvakt PSL = Lågtrycksvakt PT1 = Givare för kondenseringsregulator PTH = Högtrycksgivare PTL = Lågtrycksgivare REFU = Uttag för köldmediepåfyllning SG = Synglas SÄV = Säkerhetsventil TC2 = Styrventil hetgaseftervärmning TCE = Elektronisk expansionsventil TF = Tilluftsfläkt/-ar TSH = Hetgastemperaturvakt TTL = Suggastemperaturgivare VB = Backventil VH = vstängningsventil VKD = Vätskekyld kondensor VM1 = Magnetventil 1) = Ingår i aggregatutförande MOD- 2) = Tillval 7

8 Funktion ggregatflödesschema i-w* TF VB 2) TC2 2) EVB1 2) T EV REFU VM1 2) TTL M TCE M TCE TTL BV MU MUPT MU MUPT PTL PSL MU REFU MU PSL SG VM1 SG VM1 MU PTL FT FT KK-F KK-F KK-I SÄV SÄV TSH TSH BO BK BK PSH PSH MU MU MU PTH VH VH MU VKD KM UT KM IN Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats ggregatets begränsningslinje BK = Köldmediebehållare BO = Oljeavskiljare BV = Vätskeavskiljare EV = Förångare EVB1 = Eftervärmningsbatteri hetgas FT = Torkfilter KK-F = Kompressor med fast varvtal KK-I = Kompressor med variabelt varvtal (inverter) KM IN = Kylmedel in KM UT = Kylmedel ut MU = Mätuttag MUPT = Uttag för givare för tryckstyrd kondenseringsregulator PSH = Högtrycksvakt PSL = Lågtrycksvakt PSL = Lågtrycksvakt PT1 = Givare för kondenseringsregulator PTH = Högtrycksgivare PTL = Lågtrycksgivare REFU = Uttag för köldmediepåfyllning SG = Synglas SÄV = Säkerhetsventil TC2 = Styrventil hetgaseftervärmning TCE = Elektronisk expansionsventil TF = Tilluftsfläkt/-ar TSH = Hetgastemperaturvakt TTL = Suggastemperaturgivare VB = Backventil VH = vstängningsventil VKD = Vätskekyld kondensor VM1 = Magnetventil 1) = Ingår i aggregatutförande MOD- 2) = Tillval 8

9 Funktion ggregatflödesschema kylmedelkylare i-bdc m F VVX KM UT KM IN Ledningar som ingår i standardutförandet ggregatets begränsningslinje F = Fläkt/-ar KM IN = Kylmedel in KM UT = Kylmedel ut VVX = Värmeväxlare luft/vätska 9

10 Utrustningsspecifikation med alternativ och tillval i-wo (uppåtblåsande) Chassi Chassi med återluftsöppning på framsidan/i botten/på baksidan [måste anges] och uppåtriktad luftutblåsning. Chassiet skall vara utfört i galvaniserad och lackerad stålplåt (RL 7035). Panelerna skall vara utvändigt lackerade (RL 7016) med ytskydd i form av två lager plastbeläggning och vara invändigt ljudisolerade. ll service skall kunna ske framifrån. Inspektionsluckor skall kunna öppnas under drift utan att luftflödet störs. Chassi/alternativ Paneler med brandsäker ljudisolerande isolering (1 DIN4102) [i stället för standardisoleringen]. Chassi/tillval Golvstativ (bipackas) för installationsgolv. Golvstativet skall vara ställbart i höjd mm. Installationssockel (bipackas) 200 mm hög med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler. Röranslutningar skall kunna ske från båda sidorna. Sockeln skall ha en lätt demonterbar inspektionslucka på framsidan [erfordras då aggregatet är monterat på ett vanligt golv, alltså inte på ett installationsgolv]. Öppning för anslutning av uteluft till aggregatet (max. 5 %) med EU3-filter. Motormanövrerat spjäll till/från (bipackas) i tilluftsöppningen för att förhindra luftgenomströmning då aggregatet inte är i drift. Tilluftsplenum (bipackas) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler. Tilluftsplenum (bipackas) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler med brandsäkert isoleringsmaterial (1 DIN4102). Tilluftsplenum SOUND PROOF (bipackas) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt extra ljudisolerade paneler. Tilluftsplenum SOUND PROOF (bipackas) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt extra ljudisolerade paneler med brandsäkert isoleringsmaterial (1 DIN4102). Tilluftsplenum med tilluftsgaller (bipackas) för montering ovanpå aggregatet och för friblåsning med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler. Tilluftsplenum med tilluftsgaller (bipackas) för montering ovanpå aggregatet och för friblåsning med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler med brandsäkert isoleringsmaterial (1 DIN4102). Fläkt/-ar Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning och steglöst ställbar fläkthastighet. Fläkt/-ar/alternativ Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning, steglöst ställbar fläkthastighet och högt tillgängligt statiskt tryck [storlekar ]. Fläkt/-ar/tillval Utrustning för konstanthållning av luftflödet genom aggregatet [storlekar ]. Utrustning för konstanthållning av luftflödet genom aggregatet och fläktredundans [storlekar 018 och ]. Utrustning för konstanthållning av differenstrycket över aggregatet [storlekar ]. Utrustning för konstanthållning av differenstrycket över aggregatet och fläktredundans [storlekar 018 och ]. Filter Filter i brandhämmande material med filterklass EU4. Filter/alternativ Filterklass EU5. Filterklass EU6. Filterklass EU7. Filterklass EU8. Filter/tillval Filtervakt. 10

11 Utrustningsspecifikation med alternativ och tillval i-wo (uppåtblåsande) Kylutrustning [storlekar ] Förångare utförd av kopparrör och aluminiumlameller med vattenavstötande beläggning för bättre kondensavrinning och med droppfat i rostfritt stål. Inverterstyrd hermetisk scrollkompressor monterad på vibrationsdämpare. Kompressorns utrustning skall inkludera vevhusvärmare, driftfyllning med olja, lågtrycksvakt, högtrycksvakt med manuell återställning, inbyggt termiskt motorskydd och startfördröjning. Kondenseringsreglering genom varvtalsreglering av separat luftkyld kondensor Climaveneta i-bre (utförande BS) utrustad med EC-fläktar för drift ner till ner till -20 C utetemperatur [endast i-xo i utförande MOD]. Kondenseringsreglering genom varvtalsreglering av separat luftkyld kondensor Climaveneta i-bre (utförande LT eller LN) utrustad med ECfläktar för drift ner till -45 C utetemperatur [endast i-xo i utförande LT]. Interna köldmedieledningar avslutade med avstängningsventiler och med vätskeavskiljare i sugledningen, oljeavskiljare i hetgasledningen samt köldmediebehållare med säkerhetsventil, givare för tryckstyrd kondenseringsregulator, avstängningsventil, torkfilter, synglas och elektronisk expansionsventil i vätskeledningen. För att förhindra sprängning av vätskeledningen/-arna p.g.a. termisk expansion vid låga utetemperaturer, skall det dessutom finnas en överströmningsledning med extra säkerhetsventil dragen från respektive vätskeledning före köldmediebehållaren till efter expansionsventilen sett i flödesriktningen [endast i-xo i utförande LT]. Sugledningen skall vara isolerad med minimum 9 mm cellplastisolering. Skyddsfyllning med kvävgas. Kylutrustning [storlekar ] Förångare utförd av kopparrör och aluminiumlameller med vattenavstötande beläggning för bättre kondensavrinning och med droppfat i rostfritt stål. Inverterstyrd hermetisk scrollkompressor monterad på vibrationsdämpare i ena kretsen och on/off-styrd hermetisk scrollkompressor monterad på vibrationsdämpare i den andra kretsen. Inverterkompressorns utrustning skall omfatta vevhusvärmare, driftfyllning med olja, suggastemperaturgivare, lågtrycksgivare, lågtrycksvakt, högtrycksvakt med manuell återställning, inbyggt termiskt motorskydd och startfördröjning. Den on/off-styrda kompressorns utrustning skall inkludera vevhusvärmare, driftfyllning med olja, lågtrycksvakt, högtrycksvakt med manuell återställning, inbyggt termiskt motorskydd och startfördröjning. Kondenseringsreglering genom varvtalsreglering av separat luftkyld kondensor Climaveneta i-bre (utförande BS) utrustad med EC-fläktar för drift ner till ner till -20 C utetemperatur [endast i-xo i utförande MOD]. Kondenseringsreglering genom varvtalsreglering av separat luftkyld kondensor Climaveneta i-bre (utförande LT eller LN) utrustad med ECfläktar för drift ner till -45 C utetemperatur [endast i-xo i utförande LT]. Interna köldmedieledningar avslutade med avstängningsventiler och med vätskeavskiljare i inverterkompressorns sugledning, oljeavskiljare i inverterkompressorkretsens hetgasledning samt köldmediebehållare med säkerhetsventil, avstängningsventil, torkfilter, synglas, givare för tryckstyrd kondenseringsregulator och elektronisk expansionsventil i båda kretsarnas vätskeledningar. För att förhindra sprängning av vätskeledningen/-arna p.g.a. termisk expansion vid låga utetemperaturer, skall det dessutom finnas en överströmningsledning med extra säkerhetsventil dragen från respektive vätskeledning före köldmediebehållaren till efter expansionsventilen sett i flödesriktningen [endast i-xo i utförande LT]. Sugledningarna skall vara isolerade med minimum 9 mm cellplastisolering. Skyddsfyllning med kvävgas. Kylutrustning [storlekar ] Förångare utförd av kopparrör och aluminiumlameller med vattenavstötande beläggning för bättre kondensavrinning och med droppfat i rostfritt stål. Inverterstyrd hermetisk scrollkompressor monterad på vibrationsdämpare i ena kretsen och två on/off-styrda hermetiska scrollkompressorer monterade på vibrationsdämpare i den andra kretsen. Inverterkompressorns utrustning skall omfatta vevhusvärmare, driftfyllning med olja, suggastemperaturgivare, lågtrycksgivare, lågtrycksvakt, högtrycksvakt med manuell återställning, högtrycksgivare, inbyggt termiskt motorskydd och startfördröjning. De on/ off-styrda kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med olja, gemensam suggastemperaturgivare, lågtrycksgivare, gemensam lågtrycksvakt, en hetgastemperaturvakt per kompressor, gemensam högtrycksvakt med manuell återställning, gemensam högtrycksgivare, inbyggt termiskt motorskydd och startfördröjning. Kondenseringsreglering genom varvtalsreglering av separat luftkyld kondensor Climaveneta i-bre (utförande BS) utrustad med EC-fläktar för drift ner till ner till -20 C utetemperatur [endast i-xo i utförande MOD]. Kondenseringsreglering genom varvtalsreglering av separat luftkyld kondensor Climaveneta i-bre (utförande LT eller LN) utrustad med ECfläktar för drift ner till -45 C utetemperatur [endast i-xo i utförande LT]. Interna köldmedieledningar avslutade med avstängningsventiler och med vätskeavskiljare i inverterkompressorns sugledning, oljeavskiljare i inverterkompressorkretsens hetgasledning samt köldmediebehållare med säkerhetsventil, avstängningsventil, torkfilter, magnetventil, synglas, uttag för tryckstyrd kondenseringsregulator och elektronisk expansionsventil i båda kretsarnas vätskeledningar. För att förhindra sprängning av vätskeledningen/-arna p.g.a. termisk expansion vid låga utetemperaturer, skall det dessutom finnas en överströmningsledning med extra säkerhetsventil dragen från respektive vätskeledning före köldmediebehållaren till efter expansionsventilen sett i flödesriktningen [endast i-xo i utförande LT]. Sugledningarna skall vara isolerade med minimum 9 mm cellplastisolering. Skyddsfyllning med kvävgas. 11

12 Utrustningsspecifikation med alternativ och tillval i-wo (uppåtblåsande) Kylutrustning/tillval Ljudisolerande kompressorhuva/-or. Kondensvattenpump med upp till 4 m lyfthöjd (bipackas). [Erfordras ej om dräneringspump för ångkondensat är vald]. Backventil i vätskeledningen/-arna (bipackas) [rekommenderat tillval]. Oljeavskiljare (bipackas) [erfordras i kretsar med on/off-kompressor/-er om hetgasledningarna är längre än 30 m enkel väg (storlekar )]. Befuktningsutrustning/tillval Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. [Rekommenderas på de flesta orter i Sverige, men eftersom den lokala vattenkonduktiviteten kan variera, måste befuktaren alltid väljas utifrån aktuell lokal konduktivitet.] Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. Dräneringspump för ångkondensat (100 C) med upp till 6 m lyfthöjd (bipackas). Extra fuktgivare för avläsning av aktuell relativ fuktighet. vfuktningsutrustning/tillval vfuktningsfunktion inkl. fuktgivare. Eftervärmningsutrustning/tillval Eftervärmningsbatteri för hetgas inkl. erforderliga ventiler [endast i kombination med avfuktningsfunktion]. Eftervärmningsbatteri för el med normal effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för el med hög effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för värmevatten inkl. 3-vägs modulerande styrventil för 3-läges styrsignal. Mikroprocessor Programmeringsbar mikroprocessor för manövrering, styrning, drift- och larmrapportering med access i tre nivåer: öppen nivå, lösenordsskyddad nivå I och lösenordsskyddad nivå II. Mikroprocessorns programmeringsmöjligheter skall inkludera adressering av upp till 10 aggregat i ett lokalt nätverk (LN) med redundansfunktion. Den skall kunna lagra upp till 100 larm och vara utrustad med minnesfunktion som gör att aggregatet återstartar automatiskt efter strömavbrott med de inställningar som gällde före strömavbrottet. Mikroprocessor/tillval Branddetektor. Rökdetektor. Vattenläckagedetektor med separat givare (bipackas). Seriellt kort för LonWorks (FFT-10) (bipackas). Seriellt kort Modbus (RS485) (bipackas). Seriellt kort pcoweb för SNMP, BCnet och Modbus (TCP/IP). Nersänkt mikroprocessorpanel (höjd = 1150 mm i stället för 1650 mm). Separat manöverpanel (bipackas) för montering på vägg. Seriellt kort för GSM-modem (RS232) (bipackas). GSM-modem med anslutningskabel (bipackas). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: pparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar och startutrustningar för ingående apparater samt plintar för extern start/stopp, summalarm nivå och summalarm nivå B. Intern elektrisk ledningsdragning. 12

13 Utrustningsspecifikation med alternativ och tillval i-wo (uppåtblåsande) Elutrustning/tillval Dubbel kraftmatning med automatisk omkoppling vid strömavbrott. 13

14 Utrustningsspecifikation med alternativ och tillval i-wu (neråtblåsande) Chassi Chassi med återluftsöppning på ovansidan och neråtriktad luftutblåsning. Chassit skall vara utfört i galvaniserad och lackerad stålplåt (RL 7035 e). Panelerna skall vara utvändigt lackerade (RL 7016) med ytskydd i form av två lager plastbeläggning och vara invändigt ljudisolerade. ll service skall kunna ske framifrån. Inspektionsluckor skall kunna öppnas under drift utan att luftflödet störs. Chassi/alternativ Paneler med brandsäker ljudisolerande isolering (1 DIN4102) [i stället för standardisoleringen]. Chassi/tillval Golvstativ (bipackas) för installationsgolv. Golvstativet skall vara ställbart i höjd mm. Kompletterande ledplåtsats (bipackas) för golvstativ för installationsgolv. Återluftsplenum (bipackas) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler. Återluftsplenum (bipackas) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler med brandsäkert isoleringsmaterial (1 DIN4102). Återluftsplenum SOUND PROOF (bipackas) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt extra ljudisolerade paneler. Återluftsplenum SOUND PROOF (bipackas) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt extra ljudisolerade paneler med brandsäkert isoleringsmaterial (1 DIN4102). Motormanövrerat spjäll till/från (bipackas) i återluftsöppningen för att förhindra luftgenomströmning då aggregatet inte är i drift. Öppning för anslutning av uteluft till aggregatet (max. 5 %) med EU3-filter. Tilluftsplenum (bipackas) med tilluftsgaller för montering under aggregatet med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler [erfordras då aggregatet är monterat på ett vanligt golv, alltså inte på ett installationsgolv]. Tilluftsplenum (bipackas) med tilluftsgaller för montering under aggregatet med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler med brandsäkert isoleringsmaterial (1 DIN4102) [erfordras då aggregatet är monterat på ett vanligt golv, alltså inte på ett installationsgolv]. Fläkt/-ar Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning och steglöst ställbar fläkthastighet. Fläkt/-ar/alternativ Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning, steglöst ställbar fläkthastighet och högt tillgängligt statiskt tryck [storlekar ]. Fläkt/-ar/tillval Utrustning för konstanthållning av luftflödet genom aggregatet [storlekar ]. Utrustning för konstanthållning av luftflödet genom aggregatet och fläktredundans [storlekar 018 och ]. Utrustning för konstanthållning av differenstrycket över aggregatet [storlekar ]. Utrustning för konstanthållning av differenstrycket över aggregatet och fläktredundans [storlekar 018 och ]. Filter Filter i brandhämmande material med filterklass EU4. Filter/alternativ Filterklass EU5. Filterklass EU6. Filterklass EU7. Filterklass EU8. Filter/tillval Filtervakt. 14

15 Utrustningsspecifikation med alternativ och tillval i-wu (neråtblåsande) Kylutrustning [storlekar ] Förångare utförd av kopparrör och aluminiumlameller med vattenavstötande beläggning för bättre kondensavrinning och med droppfat i rostfritt stål. Inverterstyrd hermetisk scrollkompressor monterad på vibrationsdämpare. Kompressorns utrustning skall inkludera vevhusvärmare, driftfyllning med olja, lågtrycksvakt, högtrycksvakt med manuell återställning, inbyggt termiskt motorskydd och startfördröjning. Vätskekyld kondensor (plattvärmeväxlare). Interna köldmedieledningar med vätskeavskiljare i sugledningen, oljeavskiljare i hetgasledningen samt köldmediebehållare med säkerhetsventil, avstängningsventil, torkfilter, synglas och termostatisk expansionventil i vätskeledningen. Sugledningen skall vara isolerad/-e med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC410. Kondenseringsreglering genom varvtalsreglering av separat kylmedelkylare Climaveneta i-bdc (utförande BS) utrustad med EC-fläktar för drift ner till -20 C utetemperatur [endast i-wu i utförande MOD-]. Kondenseringsreglering genom varvtalsreglering av separat kylmedelkylare Climaveneta i-bdc (utförande LT eller LN) utrustad med EC-fläktar för drift ner till -45 C utetemperatur [endast i-wu i utförande MOD-]. Kylutrustning [storlekar ] Förångare utförd av kopparrör och aluminiumlameller med vattenavstötande beläggning för bättre kondensavrinning och med droppfat i rostfritt stål. Inverterstyrd hermetisk scrollkompressor monterad på vibrationsdämpare i ena kretsen och on/off-styrd hermetisk scrollkompressor monterad på vibrationsdämpare i den andra kretsen. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med olja, lågtrycksvakt, högtrycksvakt med manuell återställning, inbyggt termiskt motorskydd och startfördröjning. Vätskekyld/-a kondensor/-er (plattvärmeväxlare). Interna köldmedieledningar med vätskeavskiljare i inverterkompressorns sugledning, oljeavskiljare i inverterkompressorkretsens hetgasledning samt köldmediebehållare med säkerhetsventil, avstängningsventil, torkfilter, synglas och elektronisk expansionsventil i båda kretsarnas vätskeledningar. Sugledningarna skall vara isolerade med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC410 Kondenseringsreglering genom varvtalsreglering av separat kylmedelkylare Climaveneta i-bdc (utförande BS) utrustad med EC-fläktar för drift ner till -20 C utetemperatur [endast i-wu i utförande MOD-]. Kondenseringsreglering genom varvtalsreglering av separat kylmedelkylare Climaveneta i-bdc (utförande LT eller LN) utrustad med EC-fläktar för drift ner till -45 C utetemperatur [endast i-wu i utförande MOD-]. Kylutrustning [storlekar ] Förångare utförd av kopparrör och aluminiumlameller med vattenavstötande beläggning för bättre kondensavrinning och med droppfat i rostfritt stål. Inverterstyrd hermetisk scrollkompressor monterad på vibrationsdämpare i ena kretsen och två on/off-styrda hermetiska scrollkompressorer monterade på vibrationsdämpare i den andra kretsen. Kompressorernas utrustning skall inkludera vevhusvärmare, driftfyllning med olja, lågtrycksvakt, högtrycksvakt med manuell återställning, inbyggt termiskt motorskydd och startfördröjning. Vätskekylda kondensorer (plattvärmeväxlare). Interna köldmedieledningar med vätskeavskiljare i inverterkompressorns sugledning, oljeavskiljare i inverterkompressorkretsens hetgasledning och hetgastemperaturvakter i den andra kretsens hetgasledning (en per kompressor)samt köldmediebehållare med säkerhetsventil, avstängningsventil, torkfilter, magnetventil, synglas och elektronisk expansionsventil i båda kretsarnas vätskeledningar. Sugledningarna skall vara isolerade med minimum 9 mm cellplastisolering. Driftfyllning med köldmedium HFC410 Kondenseringsreglering genom varvtalsreglering av separat kylmedelkylare Climaveneta i-bdc (utförande BS) utrustad med EC-fläktar för drift ner till -20 C utetemperatur [endast i-wu i utförande MOD-]. Kondenseringsreglering genom varvtalsreglering av separat kylmedelkylare Climaveneta i-bdc (utförande LT eller LN) utrustad med EC-fläktar för drift ner till -45 C utetemperatur [endast i-wu i utförande MOD-]. Kylutrustning/tillval Ljudisolerande kompressorhuva/-or. Kondensvattenpump med upp till 4 m lyfthöjd (bipackas). [Erfordras ej om dräneringspump för ångkondensat är vald]. 15

16 Utrustningsspecifikation med alternativ och tillval i-wu (neråtblåsande) Befuktningsutrustning/tillval Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. [Rekommenderas på de flesta orter i Sverige, men eftersom den lokala vattenkonduktiviteten kan variera, måste befuktaren alltid väljas utifrån aktuell lokal konduktivitet.] Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. Dräneringspump för ångkondensat (100 C) med upp till 6 m lyfthöjd (bipackas). Extra fuktgivare för avläsning av aktuell relativ fuktighet. vfuktningsutrustning/tillval vfuktningsfunktion inkl. fuktgivare. Eftervärmningsutrustning/tillval Eftervärmningsbatteri för hetgas inkl. erforderliga ventiler [endast i kombination med avfuktningsfunktion]. Eftervärmningsbatteri för el med normal effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för el med hög effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för värmevatten inkl. 3-vägs modulerande styrventil för 3-läges styrsignal. Mikroprocessor Programmeringsbar mikroprocessor för manövrering, styrning, drift- och larmrapportering med access i tre nivåer: öppen nivå, lösenordsskyddad nivå I och lösenordsskyddad nivå II. Mikroprocessorns programmeringsmöjligheter skall inkludera adressering av upp till 10 aggregat i ett lokalt nätverk (LN) med redundansfunktion. Den skall kunna lagra upp till 100 larm och vara utrustad med minnesfunktion som gör att aggregatet återstartar automatiskt efter strömavbrott med de inställningar som gällde före strömavbrottet. Mikroprocessor/tillval Branddetektor. Rökdetektor. Vattenläckagedetektor med separat givare (bipackas). Seriellt kort för LonWorks (FFT-10) (bipackas). Seriellt kort Modbus (RS485) (bipackas). Seriellt kort pcoweb för SNMP, BCnet och Modbus (TCP/IP). Nersänkt mikroprocessorpanel (höjd = 1150 mm i stället för 1650 mm). Separat manöverpanel (bipackas) för montering på vägg. Seriellt kort för GSM-modem (RS232) (bipackas). GSM-modem med anslutningskabel (bipackas). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: pparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar och startutrustningar för ingående apparater samt plintar för extern start/stopp, summalarm nivå och summalarm nivå B. Intern elektrisk ledningsdragning. Elutrustning/tillval Dubbel kraftmatning med automatisk omkoppling vid strömavbrott. 16

17 Utrustningsspecifikation med alternativ och tillval Kylmedelkylare i-bdc Chassi Chassi utfört av galvaniserad och lackerad stålplåt med ytskydd i form av plastbeläggning. Horisontellt luftflöde. Chassi/tillval Ben för uppåtriktat luftflöde (bipackas). Fläktar Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning och steglöst ställbar fläkthastighet. Fläktarna skall ha kapslingsklass IP 54 och vara utrustade med inbyggda termiska motorskydd. Kylutrustning Batteri utfört av kopparrör och aluminiumlameller. Kylutrustning/alternativ Epoxibehandlat batteri [i stället för obehandlat batteri i medelaggressiva miljöer]. Kataforesisbehandlat batteri [i stället för obehandlat batteri i aggressiva miljöer]. Batteri i koppar/koppar [i stället för obehandlat batteri i vissa aggressiva miljöer]. Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Huvudbrytare med plintar för anslutning av kraft till aggregatet från aktuellt klimataggregat. Huvudbrytaren skall ha kapslingsklass IP 54. Intern elektrisk ledningsdragning. 17

18 Tekniska data/allmänt i-w*/* 1) 018/EC 020/EC 029/EC 050/EC Effektdata 2) Total kyleffekt kw 6,6 16,0 14,5 19,1 10,8 27,6 22,9 53,3 varav temp.sänkningseffekt 3) kw 6,2 15,2 13,2 17,7 10,1 25,3 22,2 46,5 Effektbehov 4) kw 1,2 4,5 2,7 4,7 1,9 7,5 4,2 14,1 Temperatursänkningsfaktor 5) 0,97 1,00 0,97 0,99 0,97 0,99 1,00 0,93 Fläktdata/normalt yttre statiskt tryck (standard) Fläkt Direktdriven EC-fläkt ntal fläktar Effektbehov per fläkt 6) kw 0,42 1,35 1,80 1,60 Luftflöde 6) m³/s 1,36 1,81 2,22 3,75 Max. yttre statiskt tryck 7) Pa Fläktdata/högt yttre statiskt tryck (alternativ) Fläkt Direktdriven EC-fläkt ntal fläktar Effektbehov per fläkt 6) kw 0,24 0,89 1,51 1,57 Luftflöde 6) m³/s 1,36 1,81 2,22 3,75 Max. yttre statiskt tryck 7) Pa Filterdata Se även kapitel Tillval/luftfilter Filterklass/standard EU4 Filterklass/special (tillval) EU5, EU6, EU7 eller EU8 Förångardata Typ av förångare Luftberörd Typ av stryporgan Elektronisk expansionsventil Kondensavloppsanslutning 8) 9) nslutningsstuds med 20 mm utvändig diameter Kompressordata Kompressor Inverterstyrd hermetisk scroll ntal kompressorer Effektreglering % Steglöst inverterstyrd Kondensordata Kondensor Plattvärmeväxlare ntal kondensorer Volym per kondensor l 3,9 3,9 3,0 5,0 Kylmedelflöde 2) l/s 1,12 1,30 1,91 3,69 Kylmedeltryckfall 2) kpa Kylmedelanslutningar in/ut " utvändig rörgänga Köldmediedata Köldmedie HFC410 ntal köldmediekretsar Befuktningsdata (tillval) Se även kapitel Tekniska data/arbetsområden/befuktaren Typ av befuktare Ångbefuktare med elektroder Befuktningseffekt kg/h Effektbehov kw 3,8 3,8 3,8 3,8 Dräneringsanslutning 10) 11) nslutningsstuds med 32 mm utvändig diameter Eftervärmning/el (tillval) ntal steg Eftervärmningseffekt/normal kw 8,0 9,0 9,0 15,0 Eftervärmningseffekt/hög kw 15,0 15,0 15,0 18,0 Eftervärmning/värmevatten (tillval) ntal batterier Inre volym l Max. arbetstryck bar Värmebäraranslutningar in/ut 1 2 " invändig rörgänga 3 4 " inv. rörgänga Värmeeffekt 12) kw 9,9 7,0 7,9 14,1 Värmebärarflöde 12) l/s 0,48 0,34 0,38 0,68 Tryckfall inkl. 3-vägs styrventil 12) kpa Kv-värde styrventil Kontakta vår kundtjänst Ljuddata Eldata Mått och vikter Se kapitel Tekniska data/ljud Se kapitel Tekniska data/el Se kapitel Tekniska data/mått och vikter Se slutet av kapitlet för förklaring av noterna 1) till 12). 18

19 Tekniska data/allmänt i-w*/* 1) 070/EC 090/EC 130/EC 150/EC Effektdata 2) Total kyleffekt kw 21,3 68,7 23,5 87,0 26, ,8 149 varav temp.sänkningseffekt 3) kw 18,2 62,8 21,9 80,6 25, ,2 116 Effektbehov 4) kw 4,5 16,3 4,2 21,9 4,8 32,4 5,9 37,4 Temperatursänkningsfaktor 5) 0,91 0,98 0,98 1,00 1,00 0,86 1,00 0,82 Fläktdata/normalt yttre statiskt tryck (standard) Fläkt Direktdriven EC-fläkt ntal fläktar Effektbehov per fläkt 6) kw 1,50 2,03 2,30 2,30 Luftflöde 6) m³/s 5,28 6,94 8,33 8,33 Max. yttre statiskt tryck 7) Pa Fläktdata/högt yttre statiskt tryck (alternativ) Fläkt Direktdriven EC-fläkt ntal fläktar 3 4 Effektbehov per fläkt 6) kw 1,70 1,68 Luftflöde 6) m³/s 5,28 6,94 Max. yttre statiskt tryck 7) Pa Filterdata Se även kapitel Tillval/luftfilter Filterklass/standard EU4 Filterklass/special (tillval) EU5, EU6, EU7 eller EU8 Förångardata Typ av förångare Luftberörd Typ av stryporgan Elektronisk expansionsventil Kondensavloppsanslutning 8) 9) nslutningsstuds med 20 mm utvändig diameter Kompressordata Kompressor 1 st inverterstyrd hermetisk scroll + 1 st on/off styrd hermetisk scroll 1 st inverterstyrd hermetisk scroll + 2 st on/off styrda hermetisk scroll ntal kompressorer Effektreglering % Steglöst inverterstyrd Kondensordata Kondensor Plattvärmeväxlare ntal kondensorer Volym per kondensor l 3,8 8,5 12,0 12,0 Kylmedelflöde 2) l/s 4,64 5,94 9,00 10,13 Kylmedeltryckfall 2) kpa Kylmedelanslutningar in/ut " utvändig rörgänga 2" utvändig rörgänga " utvändig rörgänga Köldmediedata Köldmedie HFC410 ntal köldmediekretsar Befuktningsdata (tillval) Se även kapitel Tekniska data/arbetsområden/befuktaren Typ av befuktare Ångbefuktare med elektroder Befuktningseffekt kg/h Effektbehov kw 6,0 6,0 6,0 6,0 Dräneringsanslutning 10) 11) nslutningsstuds med 32 mm utvändig diameter Eftervärmning/el (tillval) ntal steg Eftervärmningseffekt/normal kw 18,0 18,0 24,0 24,0 Eftervärmningseffekt/hög kw 27,0 27,0 36,0 36,0 Eftervärmning/värmevatten (tillval) ntal batterier Inre volym l Max. arbetstryck bar Värmebäraranslutningar in/ut 3 4 " invändig rörgänga 1" invändig rörgänga Värmeeffekt 12) kw 19,3 20,5 20,3 20,3 Värmebärarflöde 12) l/s 0,93 0,99 0,98 0,98 Tryckfall inkl. 3-vägs styrventil 12) kpa Kv-värde styrventil Kontakta vår kundtjänst Ljuddata Eldata Mått och vikter Se slutet av kapitlet för förklaring av noterna 1) till 12). Se kapitel Tekniska data/ljud Se kapitel Tekniska data/el Se kapitel Tekniska data/mått och vikter 19

20 Tekniska data/allmänt 1) Se beteckningsnyckel på sidan 2. 2) ngivna data gäller vid ingående lufttillstånd till kylbatteriet 24 C och 50 % relativ fuktighet i kombination med kylmedelkylare enligt rubrik Tillval/kylmedelkylare vid kylmedeltemperatur 38/43 C, kylmedel 35% etylenglykol och ingående lufttemperatur till kylmedelkylaren 32 C. 3)Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn vid normalt yttre statiskt tryck är avdragen. För information om andra driftfall kontakta vår kundtjänst. 4) Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 5) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 6) ngivna data gäller vid yttre statiskt tryck 20 Pa. 7) Vid angivet max. yttre statiskt tryck ökar värmeeffekten från fläktmotorn och därmed reduceras temperatursänkningseffekten något. 8) Kondensavloppsrör med invändig diameter på min. 20 mm rekommenderas. Förlägges med min. 1 % fall till utloppet. Om aggregatet är neråtblåsande (U) och utrustat med befuktningsfunktion är kondensavloppet från förångaren internt draget till befuktarens dräneringsfat. Yttre anslutning av kondensavloppet från förångaren erfordras således inte i detta fallet. Vid uppåtblåsande aggregat (O) erfordras däremot alltid yttre anslutning av kondensavloppet från förångaren. 9) Vid tillval kondensvattenpump se kapitel Tillval/kondensvattenpump. 10) Kondensavloppsrör med invändig diameter på min. 32 mm, som tål en arbetstemperatur på minst 100 C, erfordras. Förlägges med min. 1 % fall till utloppet. 11) Vid tillval dräneringspump se kapitel Tillval/dräneringspump (ångbefuktare). 12) ngivna data gäller vid ingående lufttemperatur till värmebatteriet 20 C och värmebärartemperatur in/ut 45/40 C. 20

21 Tekniska data/arbetsområden Generella riktlinjer för vattenkvalitet i köldbärar-, frikylnings-, kylmedeloch värmesystem Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 mmoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. OBS! ngivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 21

22 Tekniska data/arbetsområden Generella riktlinjer för val av material i kondensor-, frikylnings- och kylmedelkylarbatterier och ytbehandling Beroende på i vilken miljö ett aggregat är placerat, är dess batteri/-er utsatta för korrosion. I rena miljöer är korrosionen obetydlig och några särskilda åtgärder behöver inte vidtas. I miljöer med aggressiva substanser i luften måste det emellertid hänsyn tas till luftens sammansättning, vid val av material i batterierna och av ytbehandling. Det finns ett antal olika material och ytbehandlingar att välja på. I nedanstående tabell finns ett antal riktlinjer för val av batterier i olika miljöer. Notera dock att tabellen endast är avsedd som allmän vägledning. Varje enskilt fall måste bedömas utifrån sina egna förutsättningar, t.ex. koncentration av aggressiva substanser, avstånd från utsläppskällan, förhärskande vindriktning etc. Dessutom måste hänsyn tas till årlig drifttid. Ett aggregat som arbetar 24 timmar om dygnet, 7 dagar i veckan hela året, t.ex. ett frikylningsaggregat, är betydligt mer utsatt än ett aggregat som bara är i drift ett fåtal timmar på sommaren. OBS! Dessa riktlinjer är generella. lla alternativa material och ytbehandlingar är inte tillgängliga för alla aggregater. Kontakta vår kundtjänst för information om tillgängliga alternativ för aktuellt aggregat. Typ av batteri och lämplighet Miljö ggressiva substanser Noteringar och övrigt Obehandlade mikrokanalbatterier Mikrokanalbatterier med elektrolytisk epoxipolymerbeläggning Kopparrör med aluminiumlameller Kopparrör med aluminiumlameller belagda med polyesterhartsfärg Kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Kopparrör med kopparlameller Stadsmiljö, som inte faller under något av nedanstående miljöalternativ CO x Ja Ja Ja Ja Ja Ja Lantlig miljö, som inte faller under något av nedanstående miljöalternativ Ja Ja Ja Ja Ja Ja Marin miljö en bit från till några mil innanför kustlinjen Klorider Lägre koncentrationer till låga beroende på avståndet från kustlinjen och förhärskande vindriktning Nej Ja Ja/Nej 1) 2) Ja Ja Ja Marin miljö nära havet där det inte blåser saltvatten på utrustningen Klorider Höga koncentrationer Nej Ja Nej Nej Ja Nej Hård marin miljö vid kusten där det blåser saltvatten på utrustningen, på fartyg och på oljeplattformar Klorider Mycket höga koncentrationer Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej Jordbruk SO x, NO x Gödningsmedel, organiska beståndsdelar Nej Ja Ja/Nej 1) 2) Ja Ja Ja Tung industri, t.ex. järn- och stålindustri Svavel, SO x, NO x Sot Nej Nej Nej Nej Livsmedelsproduktion Fett, fukt Nej Ja Ja/Nej 1) 2) 3) 4) Nej Ja/Nej 1) 2) Ja Ja Ja vfallshantering mmoniak Partiklar, organiska substanser Nej Ja Ja/Nej 1) 2) Ja Ja Ja I närheten av avloppsreningsanläggning Svavelföreningar, ammoniak Organiska substanser Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej PRISRELTION 5) VIKTRELTION 5) KÖLDMEDIEFYLLNING 5) ) Beroende på koncentrationen av aggressiva substanser. 2) Värmeöverföringen försämras efter hand som aluminiumflänsarna korroderas. Så småningom kan byte av batteri erfordras. 3) Rören kan skadas efter hand, med risk för läckage. 4) Batteriet bör underhållsbehandlas med jämna mellanrum. 5) Lägre siffra betyder lägre kostnad/vikt/fyllning. För exakta uppgifter kontakta vår kundtjänst. 22

23 Tekniska data/arbetsområden Generella riktlinjer för val av material i kondensor-, frikylnings- och kylmedelkylarbatterier och ytbehandling BESKRIVNING V BTTERIER Mikrokanalbatterier Mikrokanalbatterier belagda med elektrolytisk epoxipolymerbeläggning Batterier utförda av kopparrör med aluminiumlameller Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg Batterier utförda av kopparrör med kopparlameller Dessa batterier, som är utförda helt i aluminium, har en rad fördelar jämfört med traditionella batterier utförda av kopparrör med aluminiumlameller: bättre värmeöverföring, lägre köldmediefyllning och lägre vikt. Bör väljas i första hand i rena miljöer. Lika ovan men belagda med epoxipolymerbeläggning som klarar mer än timmars sprayning med saltlösning enligt STM B117 och som skyddar mot UV-strålning. Traditionella batterier för användning i rena miljöer. Lika traditionella batterier ovan, men med lamellerna belagda med polyesterhartsfärg, som klarar mer än timmars sprayning med saltlösning enligt STM B117 och som skyddar mot UV-strålning. Lika traditionella batterier ovan, men med lamellerna belagda med polyuretanfärg med metallisk emulsion fin guard silver, som klarar mer än timmars sprayning med saltlösning enligt STM B117 och som skyddar mot UV-strålning. För maximal hållbarhet i aggressiva miljöer bör dessa batterier underhållsbehandlas med jämna mellanrum. Dessa batterier är betydligt tyngre än övriga batterier. Hänsyn till viktökningen och den förändrade viktfördelningen i aggregatet måste tas vid val av denna batteri. 23

24 Tekniska data/arbetsområden Vattenkvalitet/befuktare rbetsområde/cylinder för vatten med medium konduktivitet (tillverkarens standard) 1) Vattentryck bar 1 8 Surhetsgrad ph 7 8,5 Min. Max. Specifik konduktivitet vid 20 C μs/cm Totalt upplösta fasta ämnen (TDS) mg/l 2) 2) Torrsubstanshalt vid 180 C mg/l 3) 3) Total hårdhet, CaCO 3 mg/l 100 4) 400 Temporär hårdhet (karbonathårdhet), CaCO 3 mg/l 60 5) 300 Järn + Mangan, Fe + Mn mg/l 0 0,2 Klorider, Cl ppm 0 30 Kiseldioxid, SiO 2 mg/l 0 20 Kloridjoner, Cl - mg/l 0 0,2 Kalciumsulfat, CaSO 4 mg/l Metalliska föroreningar mg/l 0 0 Lösningsmedel, tvålrester, smörjmedel, etc. mg/l 0 0 rbetsområde/cylinder för vatten med låg konduktivitet 1) Vattentryck bar 1 8 Konduktivitet µs/cm rbetsområde/cylinder för vatten med hög konduktivitet 1) Vattentryck bar 1 8 Konduktivitet µs/cm ) Befuktare med låg konduktivitet rekommenderas på de flesta orter i Sverige, men eftersom den lokala vattenkonduktiviteten kan variera, måste befuktaren alltid väljas utifrån aktuell lokal konduktivitet. 2) Värdet är beroende av specifik konduktivitet; i allmänhet 0,93 x specifik konduktivitet. 3) Värdet är beroende av specifik konduktivitet; i allmänhet 0,65 x specifik konduktivitet. 4) Inte lägre än 200% av mängden kloridjoner. 5) Inte lägre än 300% av mängden kloridjoner. 24

25 Tekniska data/el ggregat utan kylmedelkylare Kylning 1) nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) i-w*/*018/ec 400/3+N+PE/50 11,1 19, i-w*/*020/ec 400/3+N+PE/50 12,1 18, i-w*/*029/ec 400/3+N+PE/50 18,7 28, i-w*/*050/ec 400/3+N+PE/50 22,9 36, i-w*/*070/ec 400/3+N+PE/50 30,3 53, i-w*/*090/ec 400/3+N+PE/50 43,6 76, i-w*/*130/ec 400/3+N+PE/50 52,2 93, i-w*/*150/ec 400/3+N+PE/50 59, Kylning + befuktning 1) nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) i-w*/*018/ec 400/3+N+PE/50 14,8 24, i-w*/*020/ec 400/3+N+PE/50 15,8 24, i-w*/*029/ec 400/3+N+PE/50 22,4 34, i-w*/*050/ec 400/3+N+PE/50 26,7 42, i-w*/*070/ec 400/3+N+PE/50 36,3 57, i-w*/*090/ec 400/3+N+PE/50 52,3 89, i-w*/*130/ec 400/3+N+PE/50 59, i-w*/*150/ec 400/3+N+PE/50 66, Kylning + eftervärmning (normal eftervärmningseffekt) 1) nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) i-w*/*018/ec 400/3+N+PE/50 19,2 31, i-w*/*020/ec 400/3+N+PE/50 21,1 31, i-w*/*029/ec 400/3+N+PE/50 27,7 41, i-w*/*050/ec 400/3+N+PE/50 37,9 58, i-w*/*070/ec 400/3+N+PE/50 36,4 55, i-w*/*090/ec 400/3+N+PE/50 46,2 76, i-w*/*130/ec 400/3+N+PE/50 52,4 93, i-w*/*150/ec 400/3+N+PE/50 59, ) ngivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 25

26 Tekniska data/el ggregat utan kylmedelkylare Kylning + befuktning + eftervärmning (normal eftervärmningseffekt) 1) nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) i-w*/*018/ec 400/3+N+PE/50 19,2 31, i-w*/*020/ec 400/3+N+PE/50 21,1 31, i-w*/*029/ec 400/3+N+PE/50 27,7 41, i-w*/*050/ec 400/3+N+PE/50 37,9 58, i-w*/*070/ec 400/3+N+PE/50 36,4 62, i-w*/*090/ec 400/3+N+PE/50 49,6 84, i-w*/*130/ec 400/3+N+PE/50 59, i-w*/*150/ec 400/3+N+PE/50 66, ) ngivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 26

27 Tekniska data/el ggregat med kylmedelkylare i-bdc/bs eller i-bdc/lt Kylning 1) Kylmedelkylare nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) i-w*/*018/ec i-bdc/*030m 400/3+N+PE/50 12,5 25, i-w*/*020/ec i-bdc/*039m 400/3+N+PE/50 13,5 24, i-w*/*029/ec i-bdc/*039m 400/3+N+PE/50 20,1 35, i-w*/*050/ec i-bdc/*078m 400/3+N+PE/50 25,8 49, i-w*/*070/ec i-bdc/*092m 400/3+N+PE/50 36,2 63, i-w*/*090/ec i-bdc/*123m 400/3+N+PE/50 49,6 85, i-w*/*130/ec i-bdc/*190m 400/3+N+PE/50 62, i-w*/*150/ec i-bdc/*190m 400/3+N+PE/50 69, Kylning + befuktning 1) Kylmedelkylare nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) i-w*/*018/ec i-bdc/*030m 400/3+N+PE/50 16,3 31, i-w*/*020/ec i-bdc/*039m 400/3+N+PE/50 17,3 30, i-w*/*029/ec i-bdc/*039m 400/3+N+PE/50 23,9 40, i-w*/*050/ec i-bdc/*078m 400/3+N+PE/50 29,6 54, i-w*/*070/ec i-bdc/*092m 400/3+N+PE/50 42,2 72, i-w*/*090/ec i-bdc/*123m 400/3+N+PE/50 55,6 94, i-w*/*130/ec i-bdc/*190m 400/3+N+PE/50 69, i-w*/*150/ec i-bdc/*190m 400/3+N+PE/50 76, Kylning + eftervärmning (normal eftervärmningseffekt) 1) Kylmedelkylare nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) i-w*/*018/ec i-bdc/*030m 400/3+N+PE/50 20,6 37, i-w*/*020/ec i-bdc/*039m 400/3+N+PE/50 22,5 37, i-w*/*029/ec i-bdc/*039m 400/3+N+PE/50 29,1 48, i-w*/*050/ec i-bdc/*078m 400/3+N+PE/50 40,8 71, i-w*/*070/ec i-bdc/*092m 400/3+N+PE/50 42,3 65, i-w*/*090/ec i-bdc/*123m 400/3+N+PE/50 52,2 85, i-w*/*130/ec i-bdc/*190m 400/3+N+PE/50 62, i-w*/*150/ec i-bdc/*190m 400/3+N+PE/50 69, ) ngivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 27

28 Tekniska data/el ggregat med kylmedelkylare i-bdc/bs eller i-bdc/lt Kylning + befuktning + eftervärmning (normal eftervärmningseffekt) 1) Kylmedelkylare nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) i-w*/*018/ec i-bdc/*030m 400/3+N+PE/50 20,6 37, i-w*/*020/ec i-bdc/*039m 400/3+N+PE/50 22,5 37, i-w*/*029/ec i-bdc/*039m 400/3+N+PE/50 29,1 48, i-w*/*050/ec i-bdc/*078m 400/3+N+PE/50 40,8 71, i-w*/*070/ec i-bdc/*092m 400/3+N+PE/50 42,3 72, i-w*/*090/ec i-bdc/*123m 400/3+N+PE/50 55,6 94, i-w*/*130/ec i-bdc/*190m 400/3+N+PE/50 69, i-w*/*150/ec i-bdc/*190m 400/3+N+PE/50 76, ) ngivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 28

29 Tekniska data/el ggregat med kylmedelkylare i-bdc/ln Kylning 1) Kylmedelkylare nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) i-w*/*018/ec i-bdc/ln030m 400/3+N+PE/50 11,9 23, i-w*/*020/ec i-bdc/ln039m 400/3+N+PE/50 13,3 23, i-w*/*029/ec i-bdc/ln039m 400/3+N+PE/50 19,9 34, i-w*/*050/ec i-bdc/ln078m 400/3+N+PE/50 24,9 45, i-w*/*070/ec i-bdc/ln092m 400/3+N+PE/50 36,2 63, i-w*/*090/ec i-bdc/ln123m 400/3+N+PE/50 51,6 88, i-w*/*130/ec i-bdc/ln190m 400/3+N+PE/50 63, i-w*/*150/ec i-bdc/ln190m 400/3+N+PE/50 70, Kylning + befuktning 1) Kylmedelkylare nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) i-w*/*018/ec i-bdc/ln030m 400/3+N+PE/50 15,6 28, i-w*/*020/ec i-bdc/ln039m 400/3+N+PE/50 17,0 29, i-w*/*029/ec i-bdc/ln039m 400/3+N+PE/50 23,6 39, i-w*/*050/ec i-bdc/ln078m 400/3+N+PE/50 28,7 51, i-w*/*070/ec i-bdc/ln092m 400/3+N+PE/50 42,2 72, i-w*/*090/ec i-bdc/ln123m 400/3+N+PE/50 57,6 97, i-w*/*130/ec i-bdc/ln190m 400/3+N+PE/50 70, i-w*/*150/ec i-bdc/ln190m 400/3+N+PE/50 77, Kylning + eftervärmning (normal eftervärmningseffekt) 1) Kylmedelkylare nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) i-w*/*018/ec i-bdc/ln030m 400/3+N+PE/50 20,0 34, i-w*/*020/ec i-bdc/ln039m 400/3+N+PE/50 22,3 36, i-w*/*029/ec i-bdc/ln039m 400/3+N+PE/50 28,9 47, i-w*/*050/ec i-bdc/ln078m 400/3+N+PE/50 39,9 67, i-w*/*070/ec i-bdc/ln092m 400/3+N+PE/50 42,3 65, i-w*/*090/ec i-bdc/ln123m 400/3+N+PE/50 54,2 88, i-w*/*130/ec i-bdc/ln190m 400/3+N+PE/50 63, i-w*/*150/ec i-bdc/ln190m 400/3+N+PE/50 70, ) ngivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 29

30 Tekniska data/el ggregat med kylmedelkylare i-bdc/ln Kylning + befuktning + eftervärmning (normal eftervärmningseffekt) 1) Kylmedelkylare nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) i-w*/*018/ec i-bdc/ln030m 400/3+N+PE/50 20,0 34, i-w*/*020/ec i-bdc/ln039m 400/3+N+PE/50 22,3 36, i-w*/*029/ec i-bdc/ln039m 400/3+N+PE/50 28,9 47, i-w*/*050/ec i-bdc/ln078m 400/3+N+PE/50 39,9 67, i-w*/*070/ec i-bdc/ln092m 400/3+N+PE/50 42,3 72, i-w*/*090/ec i-bdc/ln123m 400/3+N+PE/50 57,6 97, i-w*/*130/ec i-bdc/ln190m 400/3+N+PE/50 70, i-w*/*150/ec i-bdc/ln190m 400/3+N+PE/50 77, ) ngivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 30

31 Tekniska data/ljud Ljudeffektnivåer Ljudeffektnivå db() Oktavband (Hz) Totalt db() i-w*/*018/ec i-w*/*020/ec i-w*/*029/ec i-w*/*050/ec i-w*/*070/ec i-w*/*090/ec i-w*/*130/ec i-w*/*150/ec Ljudtrycksnivåer Ljudtrycksnivå db() Oktavband (Hz) Totalt db() i-w*/*018/ec i-w*/*020/ec i-w*/*029/ec i-w*/*050/ec i-w*/*070/ec i-w*/*090/ec i-w*/*130/ec i-w*/*150/ec Noteringar: ngivna data för ljudtryck gäller vid nominellt luftflöde och nominellt yttre statiskt tryck, avstånd 2 m framför aggregatet, höjd 1,5 m över golv och fritt fält. OBS! Ljudtrycksnivåerna är beräknade och endast avsedda som vägledning. Vid ljudkänsliga placeringar måste alltid en särskild beräkning göras av en ljudkonsult med utgångspunkt från de faktiska förhållandena. För ytterligare information, kontakta vår kundtjänst. Beträffande ljuddata för kylmedelkylare se kapitel Tillval/kylmedelkylare. 31

32 Tekniska data/mått och vikter i-wo (uppåtblåsande) i-wo/*018/ec För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. 15 Vikt kg i-wo/*018/c 263 i-wo/* /EC För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. Vikt kg i-wo/*020/c 437 i-wo/*029/ec 437 i-wo/*050/ec För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. Vikt kg i-wo/*050/ec

33 Tekniska data/mått och vikter i-wo (uppåtblåsande) i-wo/*070/ec För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. Vikt kg i-wo/*070/ec 864 i-wo/*090/ec För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. Vikt kg i-wo/*090/ec 1094 i-wo/* /EC 1995 Vikt kg i-wo/*130/ec 1216 För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. i-wo/*150/ec

34 Tekniska data/mått och vikter i-wu (neråtblåsande) i-wu/*018/ec För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. Vikt kg i-wu/*018/c 263 i-wu/* /EC För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. Vikt kg i-wo/*020/c 437 i-wu/*029/ec 437 i-wu/*050/ec För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. Vikt kg i-wu/*050/ec

35 Tekniska data/mått och vikter i-wu (neråtblåsande) i-wu/*070/ec För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst Vikt kg i-wu/*070/ec 864 i-wu/*090/ec För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst Vikt kg i-wu/*090/ec 1094 i-wu/* /EC Vikt kg i-wu/*130/ec 1216 För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. i-wu/*150/ec

36 Installationsdata Erforderligt utrymme för service Vid två mot varandra stående aggregat bör avståndet vara minst 1500 mm. Eftersom all service kan utföras framifrån kan flera aggregat monteras direkt bredvid varandra mm 36

37 Tillval/luftfilter Tryckfallsökning vid byte från standard till annan filterklass i-w*/*018/ec i-w*/* /EC Pa EU8 EU7 EU6 50 EU5 EU m³/h Pa EU8 150 EU7 100 EU6 50 EU m³/h i-w*/*050/ec i-w*/*070/ec Pa EU8 150 EU7 100 EU6 50 EU m³/h Pa 250 EU EU7 100 EU6 50 EU m³/h i-w*/*090/ec i-w*/* /EC Pa EU EU7 150 EU EU m³/h Pa EU8 200 EU7 150 EU EU m³/h 37

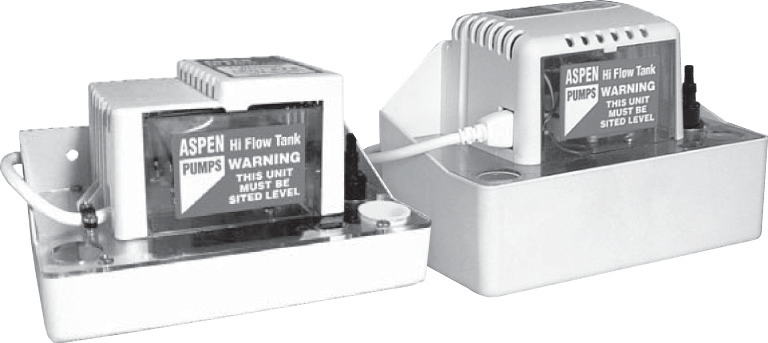

38 Tillval/kondensvattenpump FLÖDESDIGRM Flöde l/h Lyfthöjd m ELSCHEM Pumpmotor Säkerhetsflottör Flottör Svart Svart Fas Nolla Jord Hölje Installationsanvisningar: Kondensavloppsslang från kylbatteriets/förångarens droppfat (plastslang med invändig diameter 20 mm), skall dras till kondensvattenpumpen. Kondensvattenpumpen skall vara monterad på ett plant underlag. Dräneringsslangen från kondensvattenpumpen skall vara av plast med invändig diameter 6 mm. Den skall dras rakt upp till högsta punkten och mynna i ett kondensavloppsrör (med uppåtriktad böj) med invändig diameter på min. 20 mm, som skall dras med min. 1 % fall till utloppet. Slangarna skall fixeras vid droppfat och dräneringspump med slangklämmor. 38

39 Tillval/dräneringspump (ångbefuktare) FLÖDESDIGRM Flöde l/h Lyfthöjd m ELSCHEM Pumpmotor Säkerhetsflottör Flottör Svart Svart Fas Nolla Jord Hölje Installationsanvisningar: Kondensavloppsslangen från kylbatteriets/förångarens droppfat (plastslang med invändig diameter 20 mm), skall dras till dräneringspumpen. (Gäller uppåtblåsande aggregat. I nedåtblåsande aggregat är kondensavloppet draget till befuktarens dräneringsfat för kondensat.) Dräneringsslangen från befuktarens dräneringsfat för ångkondensat (plastslang med invändig diameter 32 mm), skall dras till dräneringspumpen. Dräneringsslangen skall förses med vattenlås, i form av en vertikal slinga på slangen. Dräneringspumpen skall vara monterad på ett plant underlag. Dräneringsslangen från dräneringspumpen skall vara av plast med invändig diameter 9 mm och tåla en temperatur på minst 100 C. Den skall dras rakt upp till högsta punkten och mynna i ett kondensavloppsrör (med uppåtriktad böj) med invändig diameter på min. 32 mm, som skall dras med min. 1 % fall till utloppet. Ingen av dräneringsslangarna får någonstans vara i kontakt med elektriska komponenter eller elledningar, p.g.a. den höga temperaturen. Slangarna skall fixeras vid droppfat, dräneringsskål och dräneringspump med slangklämmor. 39
