PRI-P.ADO/ADU BRE storlekar kw 11 storlekar kw. Klimataggregat. för anslutning till köldbärarsystem

Transkript

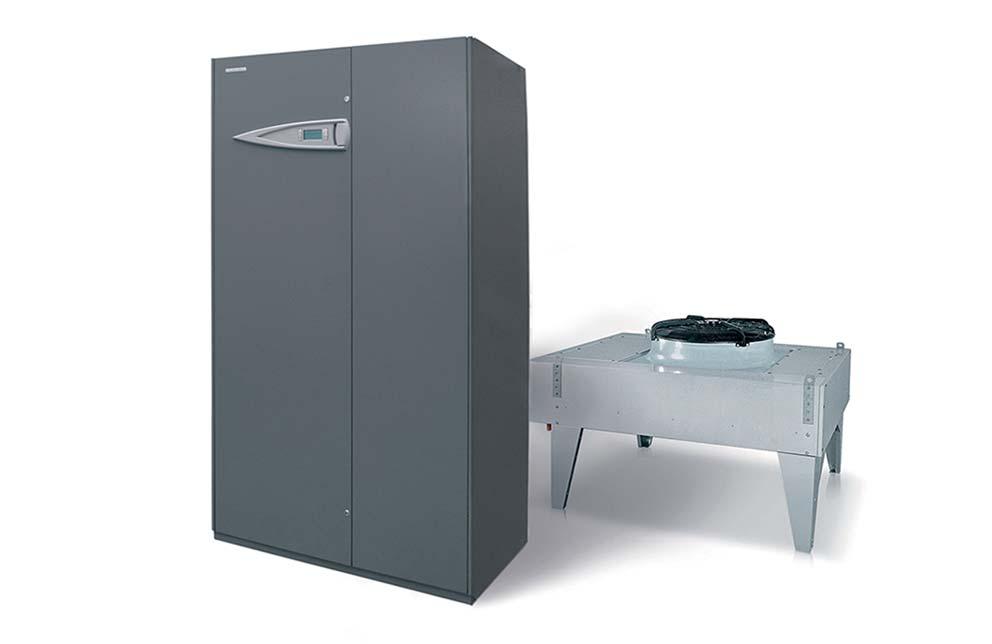

1 QS/Climaveneta DO BRE QS/Climaveneta DU BRE 11 storlekar kw 11 storlekar kw för anslutning till köldbärarsystem med reservkylsystem med separat luftkyld kondensor Produktinformation

2 Innehållsförteckning Innehåll Börjar på sidan Innehåll Börjar på sidan Luftflödeskonfigurationer...3 Funktion...4 Utrustningsspecifikation med alternativ och tillval...9 Tekniska data/allmänt...16 Tekniska data/arbetsområden...20 Tekniska data/el...24 Tekniska data/ljud...30 Tekniska data/mått och vikter...31 Installationsdata...35 Tillval/luftfilter...40 Tillval/2-vägs styrventil...41 Tillval/kondensvattenpump...42 Tillval/dräneringspump (ångbefuktare)...43 Tillval/monteringsdetaljer...44 Tillval/luftkylda kondensorer...48 Beskrivningstext...55 Beteckningsnyckel/aggregatet D = för anslutning till köldbärarsystem med reservkylsystem för anslutning till separat luftkyld kondensor O = Uppåtblåsande U = Neråtblåsande BS = Utförande utan kondenseringsreglering MOD = Utförande med kondenseringsreglering för samkörning med BRE/BS luftkyld kondensor LT = Utförande med kondenseringsreglering för samkörning med BRE/LT eller BRE/LN luftkyld kondensor 020 = Storleksbeteckning EC = EC-fläktar/-ar DO/BS020/EC Noteringar: sterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. Beteckningsnyckel/matchande luftkyld kondensor BRE BRE/BS/E027m BRE = Luftkyld kondensor med axialfläktar BS = Normal ljudnivå/utförande för utetemperaturer ner till -20 C 1) LT = Normal ljudnivå/utförande för utetemperaturer ner till -45 C 1) LN = Låg ljudnivå/utförande för utetemperaturer ner till -45 C 1) E = Epoxibehandlade batteri/-er C = Kataforesisbehandlade batteri/-er CC = Koppar/koppar-batteri/-er Vid standardbatteri/-er (koppar/aluminium) utgår denna position 027 = Storleksbeteckning m = 1 köldmediekrets b = 2 köldmediekretsar 1) Förutsätter att klimataggregatet (D*) har matchande utförande enligt ovan. Noteringar: sterisk (*) i en beteckning i dokumentet betyder att informationen gäller för flera alternativ. Vilka alternativ det finns på den aktuella positionen framgår av beteckningsnyckeln ovan. 2

3 Luftflödeskonfigurationer DO (uppåtblåsande) Återluftsöppning på framsidan Återluftsöppning på undersidan Återluftsöppning på baksidan DU (neråtblåsande) Återluftsöppning på ovansidan 3

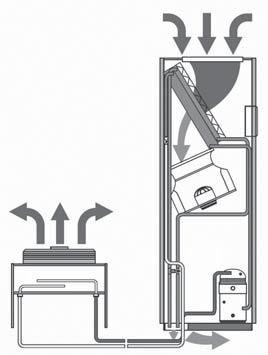

4 Funktion Funktionsbeskrivning QS/Climaveneta D* är ett klimataggregat med reservkylsystem för datorhallar och andra er av teknikrum. ggregatets huvudkomponenter är: filter, normalkylfunktion för anslutning till ett köldbärarsystem, reservkylfunktion för mekanisk kylning med separat luftkyld kondensor, fläkt/-ar, el- och styrutrustning samt i förekommande fall även befuktningsfunktion, avfuktningsfunktion och eftervärmningsfunktion. Fläkten/-arna cirkulerar lokalens luft genom aggregatet, där den filtreras och kyls samt i förekommande fall även befuktas, avfuktas och eftervärms, så att temperaturen och den relativa fuktigheten i lokalen konstanthålls på önskad nivå. Normalkylfunktionen består av ett kylbatteri monterat i aggregatets luftström och en styrventil i köldbärarsystemet. Reservkylfunktionens består av ett eller flera köldmediesystem, vardera bestående av förångare för kylning av luft monterad i aggregatets luftström, kompressor, separat luftkyld kondensor, expansionsventil och köldmedium HFC410. Köldmediet cirkuleras i systemet/-n av systemets kompressor. Den håller trycket i förångaren på en så låg nivå att köldmediet bringas att koka och ta upp värme från den luft som passerar genom aggregatet och komprimerar det sedan till en så hög nivå, att det bringas att kondensera till vätska igen och avge den upptagna värmen i kondensorn till uteluften. Från kondensorn strömmar sedan köldmedievätskan via expansionsventilen tillbaka till förångaren, där processen startar om igen. Vid fel i normalkylfunktionen växlar aggregatet automatiskt till reservkylfunktionen. vfuktning sker vid normaldrift genom att köldbärarventilen öppnar för fullt och vid reservdrift genom att en del av förångarytan blockeras (se aktuellt aggregatflödesschema). Eftervärmning vid avfuktning sker vid normaldrift i ett el- eller värmevattenbatteri och vid reservdrift i ett hetgasbatteri (se aktuellt aggregatflödesschema) alternativt i ett el- eller värmevattenbatteri. Övergripande systemflödesschema Bilden visar ett neråtblåsande aggregat med separat luftkyld kondensor. 4

5 Funktion Detaljerat systemflödesschema Frikylning och återvinning av värme produktion av värme och/eller varmvatten Luftkylt vätskekylaggregat med frikylningsfunktion NECS/FC eller FX/FC Komponenter i rörledningarna enligt aktuellt aggregatflödesschema VH1 L L TI TI VT1 TI VH1 Tappvarmvattensystem VV SÄV Eventuell bufferttank Eventuell bufferttank SÄV TT Elpatron VB VH1 ÅS P/VVC VH1 VB VH1 TI VVC KV HC1 VH1 Värmepump för tappvarmvattenproduktion WW-HT eller EW-HT VH1 HC1 TI TI Varmvattenberedare L TI TT TI SÄV VH1 HC1 Komponenter i rörledningarna enligt aktuellt aggregatflödesschema M VM1 HC1 TI TI VH1 P/VS VH1 Värmebärarsystem för uppvärmning Bufferttank för anslutning till köldbärarsystem för anslutning till köldbärarsystem för anslutning till köldbärarsystem för anslutning till köldbärarsystem VM1 VM1 VM1 VM1 M M M M HC1 VH1 HC1 VH1 HC1 VH1 HC1 VH1 Köldbärarsystem L = vluftningsventil HC1 = Reglerventil KV = Kallvatten P/VS = Pump för byggnadens värmesystem P/VVC = Pump för varmvattencirkulation SÄV = Säkerhetsventil TI = Termometer TT = Temperaturgivare VB = Backventil VH1 = vstängningsventil VM1 = 3-vägs styrventil VT1 = Termostatisk 3-vägsventil VV = Varmvatten VVC = Varmvattencirkulation ÅS = Återsugningsskydd 5

6 Funktion ggregatflödesschema D* , 039 TF LK1 VB 3) TC2 3) EVB1 3) VM1 3) T EV T TC1 VM1 3) SG PSL VM1 3) KK FT PSH VH SÄV1 PT1 1) BK VM2 4) VH VH SÄV2 2) VB 3) KB UT HL Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats ggregatets begränsningslinje VL KB IN BK = Köldmediebehållare EV = Förångare EVB1 = Eftervärmningsbatteri hetgas FT = Torkfilter HL = Hetgasledning KB IN = Köldbärare in KB UT = Köldbärare ut KK = Kompressor LK1 = Kylbatteri för köldbärare PSH = Högtrycksvakt PSL = Lågtrycksvakt PT1 = Givare för kondenseringsregulator SG = Synglas SÄV1 = Säkerhetsventil SÄV2 = Säkerhetsventil (överströmning) TC1 = Termostatisk expansionsventil TC2 = Styrventil hetgaseftervärmning TF = Tilluftsfläkt/-ar VB = Backventil VH = vstängningsventil VL = Vätskeledning VM1 = Magnetventil VM2 = Trevägs styrventil 1) = Ingår i aggregatutförande MOD och LT 2) = Ingår i aggregatutförande LT 3) = Tillval 4) = Tvåvägs styrventil finns som alternativ Noteringar: För val av dimensioner för de externa köldmedieledningarna, se kapitel Installationsdata, rubrik Rekommenderade rörledningsdimensioner En schraderventil bör monteras i hetgasledningarna för att möjliggöra kompletteringsfyllning av olja. Om hetgasledningens längd överstiger 30 m, skall oljeavskiljare installeras i ledningen. Se kapitel Installationsdata, rubrik Oljeavskiljare. Om en stigare i hetgasledningen är högre än 3 m, skall oljefälla installeras var tredje meter. Se kapitel Installationsdata, rubrik Förläggning av köldmedieledningar. Backventil skall installeras i vätskeledningen för att förhindra migration av köldmedium från aggregatet till den luftkylda kondensorn vid låga utetemperaturer. Se kapitel Installationsdata, rubrik Backventil. Kompletteringsfyllning med olja i köldmediesystemet erfordras. Se kapitel Installationsdata, rubrik Beräkning av erforderlig kompletteringsfyllning med olja. 6

7 Funktion ggregatflödesschema D*030, TF LK1 VB 3) TC2 3) EVB1 3) VM1 3) T EV T TC1 T TC1 VM1 3) SG SG PSL PSL VM1 3) VM1 3) KK KK FT FT PSH PSH VH VH SÄV1 PT1 1) SÄV1 PT1 1) BK BK VM2 4) VH VH VH SÄV2 2) SÄV2 2) VH KB UT BK = Köldmediebehållare EV = Förångare EVB1 = Eftervärmningsbatteri hetgas FT = Torkfilter HL = Hetgasledning KB IN = Köldbärare in KB UT = Köldbärare ut KK = Kompressor LK1 = Kylbatteri för köldbärare PSH = Högtrycksvakt HL HL Ledningar som ingår i standardutförandet Ledningar som ingår i vissa tillval och ledningsdragning på plats ggregatets begränsningslinje PSL = Lågtrycksvakt PT1 = Givare för kondenseringsregulator SG = Synglas SÄV1 = Säkerhetsventil SÄV2 = Säkerhetsventil (överströmning) TC1 = Termostatisk expansionsventil TC2 = Styrventil hetgaseftervärmning TF = Tilluftsfläkt/-ar VB = Backventil VH = vstängningsventil VL VB 3) VL VB 3) KB IN VL = Vätskeledning VM1 = Magnetventil VM2 = Trevägs styrventil 1) = Ingår i aggregatutförande MOD och LT 2) = Ingår i aggregatutförande LT 3) = Tillval 4) = Tvåvägs styrventil finns som alternativ Noteringar: För val av dimensioner för de externa köldmedieledningarna, se kapitel Installationsdata, rubrik Rekommenderade rörledningsdimensioner En schraderventil bör monteras i hetgasledningarna för att möjliggöra kompletteringsfyllning av olja. Om hetgasledningarnas längd överstiger 30 m, skall oljeavskiljare installeras i ledningen. Se kapitel Installationsdata, rubrik Oljeavskiljare. Om en stigare i hetgasledningarna är högre än 3 m, skall oljefälla installeras var tredje meter. Se kapitel Installationsdata, rubrik Förläggning av köldmedieledningar. Backventil skall installeras i vätskeledningarna för att förhindra migration av köldmedium från aggregatet till den luftkylda kondensorn vid låga utetemperaturer. Se kapitel Installationsdata, rubrik Backventil. Kompletteringsfyllning med olja i köldmediesystemen erfordras. Se kapitel Installationsdata, rubrik Beräkning av erforderlig kompletteringsfyllning med olja. 7

8 Funktion ggregatflödesschema separat luftkyld kondensor BRE/014m 051m KDF KD VL HL Ledningar som ingår i standardutförandet ggregatets begränsningslinje HL = Hetgasledning KD = Kondensorbatteri KDF = Kondensorfläkt/-ar VL = Vätskeledning ggregatflödesschema separat luftkyld kondensor BRE/054b 116b KDF KD VL VL HL HL Ledningar som ingår i standardutförandet ggregatets begränsningslinje HL = Hetgasledning KD = Kondensorbatteri KDF = Kondensorfläktar VL = Vätskeledning 8

9 Utrustningsspecifikation med alternativ och tillval DO (uppåtblåsande) Chassi Chassi med återluftsöppning på framsidan/i botten/på baksidan [måste anges] och uppåtriktad luftutblåsning. Chassit skall vara utfört i galvaniserad och lackerad stålplåt (RL 7035 e). Panelerna skall vara utvändigt lackerade (RL 7016) med ytskydd i form av två lager plastbeläggning och vara invändigt ljudisolerade. ll service skall kunna ske framifrån. Inspektionsluckor skall kunna öppnas under drift utan att luftflödet störs. Chassi/alternativ Paneler med brandsäker ljudisolerande isolering (1 DIN4102) [i stället för standardisoleringen]. Återluftsöppning i botten [i stället för på aggregatets framsida]. Återluftsöppning på baksidan [i stället för på aggregatets framsida]. Chassi/tillval Golvstativ (bipackat) för installationsgolv. Golvstativet skall vara ställbart i höjd mm. Installationssockel (bipackad) 200 mm hög med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler. Röranslutningar skall kunna ske från båda sidorna. Sockeln skall ha en lätt demonterbar inspektionslucka på framsidan [erfordras då aggregatet är monterat på ett vanligt golv, alltså inte på ett installationsgolv]. Öppning för anslutning av uteluft till aggregatet (max. 5 %) med EU3-filter. Motormanövrerat spjäll till/från (bipackat) i tilluftsöppningen för att förhindra luftgenomströmning då aggregatet inte är i drift. Tilluftsplenum (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler. Tilluftsplenum (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler med brandsäkert isoleringsmaterial (1 DIN4102). Tilluftsplenum SOUND PROOF (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt extra ljudisolerade paneler. Tilluftsplenum SOUND PROOF (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt extra ljudisolerade paneler med brandsäkert isoleringsmaterial (1 DIN4102). Tilluftsplenum med tilluftsgaller (bipackat) för montering ovanpå aggregatet och för friblåsning med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler. Tilluftsplenum med tilluftsgaller (bipackat) för montering ovanpå aggregatet och för friblåsning med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler med brandsäkert isoleringsmaterial (1 DIN4102). Fläkt/-ar Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning och steglöst ställbar fläkthastighet. Fläkt/-ar/alternativ Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning, steglöst ställbar fläkthastighet och högt tillgängligt statiskt tryck. Fläkt/-ar/tillval Utrustning för konstanthållning av luftflödet genom aggregatet [storlekar ]. Utrustning för konstanthållning av luftflödet genom aggregatet och fläktredundans [storlekar ]. Utrustning för konstanthållning av differenstrycket över aggregatet [storlekar ]. Utrustning för konstanthållning av differenstrycket över aggregatet och fläktredundans [storlekar ]. Filter Filter i brandhämmande material med filterklass EU4. Filter/alternativ Filterklass EU5. Filterklass EU6. Filterklass EU7. Filterklass EU8. 9

10 Utrustningsspecifikation med alternativ och tillval DO (uppåtblåsande) Filter/tillval Filtervakt. Kylutrustning/normaldrift Kylbatteri utfört av kopparrör och aluminiumlameller med vattenavstötande beläggning för bättre kondensavrinning och med droppfat i rostfritt stål. 3-vägs modulerande styrventil för 3-läges styrsignal. Interna köldbärarledningar. Kylutrustning/normaldrift/alternativ 3-vägs modulerande styrventil för 0 10 V styrsignal [i stället för 3-vägs modulerande styrventil för 3-läges styrsignal]. 3-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [i stället för 3-vägs modulerande styrventil för 3-läges styrsignal]. 2-vägs modulerande styrventil för 3-läges styrsignal [i stället för 3-vägs modulerande styrventil för 3-läges styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal [i stället för 3-vägs modulerande styrventil för 3-läges styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [i stället för 3-vägs modulerande styrventil för 3-läges styrsignal. OBS! Kontrollera max. differenstryck]. Kylutrustning/normaldrift/tillval Kondensvattenpump med upp till 4 m lyfthöjd (bipackad). [Erfordras ej om dräneringspump för ångkondensat är vald]. Kylutrustning/reservdrift Förångare utförd av kopparrör och aluminiumlameller med vattenavstötande beläggning för bättre kondensavrinning och med droppfat i rostfritt stål. Hermetisk/a scrollkompressor/-er monterad/-e på vibrationsdämpare. Kompressorns/-ernas utrustning skall inkludera vevhusvärmare, driftfyllning med olja, lågtrycksvakt, högtrycksvakt med manuell återställning, inbyggt termiskt motorskydd och startfördröjning. Kondenseringsreglering genom varvtalsreglering av separat luftkyld kondensor Climaveneta BRE (utförande BS) för drift ner till -20 C utetemperatur [endast DO i utförande MOD]. Kondenseringsreglering genom varvtalsreglering av separat luftkyld kondensor Climaveneta BRE (utförande LT eller LN) för drift ner till -45 C utetemperatur [endast DO i utförande LT]. Interna köldmedieledningar avslutade med avstängningsventiler och med köldmediebehållare med säkerhetsventil, avstängningsventil, torkfilter, synglas och termostatisk expansionventil i vätskeledningen/-arna. För att förhindra sprängning av vätskeledningen/-arna p.g.a. termisk expansion vid låga utetemperaturer, skall det dessutom finnas en överströmningsledning med extra säkerhetsventil dragen från respektive vätskeledning före köldmediebehållaren till efter expansionsventilen sett i flödesriktningen [endast DO i utförande LT]. Sugledningen/-arna skall vara isolerad/ -e med minimum 9 mm cellplastisolering. Skyddsfyllning med kvävgas. Kylutrustning/reservdrift/alternativ Elektronisk/-a expansionsventil/-er [i stället för termostatisk/-a expansionsventil/-er]. Kylutrustning/reservdrift/tillval Ljudisolerande kompressorhuva/-or. Magnetventil i vätskeledningen/-arna. Oljeavskiljare (bipackad) [erfordras om köldmedieledningarna är längre än 30 m enkel väg] Befuktningsutrustning/tillval Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. [Rekommenderas på de flesta orter i Sverige, men eftersom den lokala vattenkonduktiviteten kan variera, måste befuktaren alltid väljas utifrån aktuell lokal konduktivitet.] Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. Dräneringspump för ångkondensat (100 C) med upp till 6 m lyfthöjd (bipackad). Extra fuktgivare för avläsning av aktuell relativ fuktighet. 10

11 vfuktningsutrustning/tillval/kyla normaldrift vfuktning genom öppning av styrventilen för fullt inkl. fuktgivare. vfuktningsutrustning/tillval/kyla reservdrift vfuktning genom reducering av förångarytan inkl. fuktgivare. Eftervärmningsutrustning/tillval/kyla normaldrift PRI-P.DO/DU BRE Utrustningsspecifikation med alternativ och tillval DO (uppåtblåsande) Eftervärmningsbatteri för el med normal effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för el med hög effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för värmevatten inkl. 3-vägs modulerande styrventil för 3-läges styrsignal. Eftervärmningsutrustning/tillval/kyla reservdrift Eftervärmningsbatteri för hetgas [endast i kombination med avfuktningsfunktion]. Eftervärmningsbatteri för el med normal effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för el med hög effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för värmevatten inkl. 3-vägs modulerande styrventil för 3-läges styrsignal. Mikroprocessor Programmeringsbar mikroprocessor för manövrering, styrning, drift- och larmrapportering med access i tre nivåer: öppen nivå, lösenordsskyddad nivå I och lösenordsskyddad nivå II. Mikroprocessorns programmeringsmöjligheter skall inkludera adressering av upp till 10 aggregat i ett lokalt nätverk (LN) med redundansfunktion. Den skall kunna lagra upp till 100 larm och vara utrustad med minnesfunktion som gör att aggregatet återstartar automatiskt efter strömavbrott med de inställningar som gällde före strömavbrottet. Mikroprocessor/tillval Branddetektor. Rökdetektor. Vattenläckagedetektor med separat givare (bipackad). Seriellt kort för LonWorks (FFT-10) (bipackat). Seriellt kort Modbus (RS485) (bipackat). Seriellt kort pcoweb för SNMP, BCnet och Modbus (TCP/IP). Nersänkt mikroprocessorpanel (höjd = 1150 mm i stället för 1650 mm). Separat manöverpanel (bipackad) för montering på vägg. Utan manöverpanel. Seriellt kort för GSM-modem (RS232) (bipackat). GSM-modem med anslutningskabel (bipackat). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: pparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar och startutrustningar för ingående apparater samt plintar för extern start/stopp, summalarm nivå och summalarm nivå B. Intern elektrisk ledningsdragning. Elutrustning/tillval Dubbel kraftmatning med automatisk omkoppling vid strömavbrott (bipackad) [storlekar ]. Dubbel kraftmatning med automatisk omkoppling vid strömavbrott [storlekar ]. 11

12 Utrustningsspecifikation med alternativ och tillval DU (neråtblåsande) Chassi Chassi med återluftsöppning på ovansidan och neråtriktad luftutblåsning. Chassit skall vara utfört i galvaniserad och lackerad stålplåt (RL 7035 e). Panelerna skall vara utvändigt lackerade (RL 7016) med ytskydd i form av två lager plastbeläggning och vara invändigt ljudisolerade. ll service skall kunna ske framifrån. Inspektionsluckor skall kunna öppnas under drift utan att luftflödet störs. Chassi/alternativ Paneler med brandsäker ljudisolerande isolering (1 DIN4102) [i stället för standardisoleringen]. Chassi/tillval Golvstativ (bipackat) för installationsgolv. Golvstativet skall vara ställbart i höjd mm. Kompletterande ledplåtsats (bipackad) för golvstativ för installationsgolv. Återluftsplenum (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler. Återluftsplenum (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler med brandsäkert isoleringsmaterial (1 DIN4102). Återluftsplenum SOUND PROOF (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt extra ljudisolerade paneler. Återluftsplenum SOUND PROOF (bipackat) för montering ovanpå aggregatet och för kanalanslutning/anslutning till undertak med utvändigt lackerade (i samma färg som aggregatet) och invändigt extra ljudisolerade paneler med brandsäkert isoleringsmaterial (1 DIN4102). Motormanövrerat spjäll till/från (bipackat) i återluftsöppningen för att förhindra luftgenomströmning då aggregatet inte är i drift. Öppning för anslutning av uteluft till aggregatet (max. 5 %) med EU3-filter. Tilluftsplenum (bipackat) med tilluftsgaller för montering under aggregatet med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler [erfordras då aggregatet är monterat på ett vanligt golv, alltså inte på ett installationsgolv]. Tilluftsplenum (bipackat) med tilluftsgaller för montering under aggregatet med utvändigt lackerade (i samma färg som aggregatet) och invändigt ljudisolerade paneler med brandsäkert isoleringsmaterial (1 DIN4102) [erfordras då aggregatet är monterat på ett vanligt golv, alltså inte på ett installationsgolv]. Fläkt/-ar Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning och steglöst ställbar fläkthastighet. Fläkt/-ar/alternativ Högeffektiv/-a EC-fläkt/-ar med låg energiförbrukning, steglöst ställbar fläkthastighet och högt tillgängligt statiskt tryck. Fläkt/-ar/tillval Utrustning för konstanthållning av luftflödet genom aggregatet [storlekar ]. Utrustning för konstanthållning av luftflödet genom aggregatet och fläktredundans [storlekar ]. Utrustning för konstanthållning av differenstrycket över aggregatet [storlekar ]. Utrustning för konstanthållning av differenstrycket över aggregatet och fläktredundans [storlekar ]. Filter Filter i brandhämmande material med filterklass EU4. Filter/alternativ Filterklass EU5. Filterklass EU6. Filterklass EU7. Filterklass EU8. Filter/tillval Filtervakt. 12

13 Utrustningsspecifikation med alternativ och tillval DU (neråtblåsande) Kylutrustning/normaldrift Kylbatteri utfört av kopparrör och aluminiumlameller med vattenavstötande beläggning för bättre kondensavrinning och med droppfat i rostfritt stål. 3-vägs modulerande styrventil för 3-läges styrsignal. Interna köldbärarledningar. Kylutrustning/normaldrift/alternativ 3-vägs modulerande styrventil för 0 10 V styrsignal [i stället för 3-vägs modulerande styrventil för 3-läges styrsignal]. 3-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [i stället för 3-vägs modulerande styrventil för 3-läges styrsignal]. 2-vägs modulerande styrventil för 3-läges styrsignal [i stället för 3-vägs modulerande styrventil för 3-läges styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal [i stället för 3-vägs modulerande styrventil för 3-läges styrsignal. OBS! Kontrollera max. differenstryck]. 2-vägs modulerande styrventil för 0 10 V styrsignal med fjäderåtergång [i stället för 3-vägs modulerande styrventil för 3-läges styrsignal. OBS! Kontrollera max. differenstryck]. Kylutrustning/normaldrift/tillval Kondensvattenpump med upp till 4 m lyfthöjd (bipackad). [Erfordras ej om dräneringspump för ångkondensat är vald]. Kylutrustning/reservdrift Förångare utförd av kopparrör och aluminiumlameller med vattenavstötande beläggning för bättre kondensavrinning och med droppfat i rostfritt stål. Hermetisk/a scrollkompressor/-er monterad/-e på vibrationsdämpare. Kompressorns/-ernas utrustning skall inkludera vevhusvärmare, driftfyllning med olja, lågtrycksvakt, högtrycksvakt med manuell återställning, inbyggt termiskt motorskydd och startfördröjning. Kondenseringsreglering genom varvtalsreglering av separat luftkyld kondensor Climaveneta BRE (utförande BS) för drift ner till -20 C utetemperatur [endast DU i utförande MOD]. Kondenseringsreglering genom varvtalsreglering av separat luftkyld kondensor Climaveneta BRE (utförande LT eller LN) för drift ner till -45 C utetemperatur [endast DU i utförande LT]. Interna köldmedieledningar avslutade med avstängningsventiler och med köldmediebehållare med säkerhetsventil, avstängningsventil, torkfilter, synglas och termostatisk expansionventil i vätskeledningen/-arna. För att förhindra sprängning av vätskeledningen/-arna p.g.a. termisk expansion vid låga utetemperaturer, skall det dessutom finnas en överströmningsledning med extra säkerhetsventil dragen från respektive vätskeledning före köldmediebehållaren till efter expansionsventilen sett i flödesriktningen [endast DU i utförande LT]. Sugledningen/-arna skall vara isolerad/ -e med minimum 9 mm cellplastisolering. Skyddsfyllning med kvävgas. Kylutrustning/reservdrift/alternativ Elektronisk/-a expansionsventil/-er [i stället för termostatisk/-a expansionsventil/-er]. Kylutrustning/reservdrift/tillval Ljudisolerande kompressorhuva/-or. Magnetventil i vätskeledningen/-arna. Oljeavskiljare (bipackad) [erfordras om köldmedieledningarna är längre än 30 m enkel väg] Befuktningsutrustning/tillval Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. [Rekommenderas på de flesta orter i Sverige, men eftersom den lokala vattenkonduktiviteten kan variera, måste befuktaren alltid väljas utifrån aktuell lokal konduktivitet.] Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. Ångbefuktare med elektroder för vatten med konduktivitet µs/cm inkl. fuktgivare. Dräneringspump för ångkondensat (100 C) med upp till 6 m lyfthöjd (bipackad). Extra fuktgivare för avläsning av aktuell relativ fuktighet. vfuktningsutrustning/tillval/kyla normaldrift vfuktning genom öppning av styrventilen för fullt inkl. fuktgivare. 13

14 vfuktningsutrustning/tillval/kyla reservdrift vfuktning genom reducering av förångarytan inkl. fuktgivare. Eftervärmningsutrustning/tillval/kyla normaldrift PRI-P.DO/DU BRE Utrustningsspecifikation med alternativ och tillval DU (neråtblåsande) Eftervärmningsbatteri för el med normal effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för el med hög effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för värmevatten inkl. 3-vägs modulerande styrventil för 3-läges styrsignal. Eftervärmningsutrustning/tillval/kyla reservdrift Eftervärmningsbatteri för hetgas [endast i kombination med avfuktningsfunktion]. Eftervärmningsbatteri för el med normal effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för el med hög effekt i tre steg med överhettningsskydd. Eftervärmningsbatteri för värmevatten inkl. 3-vägs modulerande styrventil för 3-läges styrsignal. Mikroprocessor Programmeringsbar mikroprocessor för manövrering, styrning, drift- och larmrapportering med access i tre nivåer: öppen nivå I, lösenordsskyddad nivå II och lösenordsskyddad nivå III. Mikroprocessorns programmeringsmöjligheter skall inkludera adressering av upp till 10 aggregat i ett lokalt nätverk (LN) med redundansfunktion. Den skall kunna lagra upp till 100 larm och vara utrustad med minnesfunktion som gör att aggregatet återstartar automatiskt efter strömavbrott med de inställningar som gällde före strömavbrottet. Mikroprocessor/tillval Branddetektor. Rökdetektor. Vattenläckagedetektor med separat givare (bipackad). Seriellt kort för LonWorks (FFT-10) (bipackat). Seriellt kort Modbus (RS485) (bipackat). Seriellt kort pcoweb för SNMP, BCnet och Modbus (TCP/IP). Nersänkt mikroprocessorpanel (höjd = 1150 mm i stället för 1650 mm). Separat manöverpanel (bipackad) för montering på vägg. Utan manöverpanel. Seriellt kort för GSM-modem (RS232) (bipackat). GSM-modem med anslutningskabel (bipackat). Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: pparatskåp med plintar för anslutning av kraft till aggregatet, huvudbrytare, erforderliga avsäkringar och startutrustningar för ingående apparater samt plintar för extern start/stopp, summalarm nivå och summalarm nivå B. Intern elektrisk ledningsdragning. Elutrustning/tillval] Dubbel kraftmatning med automatisk omkoppling vid strömavbrott (bipackad) [storlekar ]. Dubbel kraftmatning med automatisk omkoppling vid strömavbrott [storlekar ]. 14

15 Utrustningsspecifikation med alternativ och tillval Separat luftkyld kondensor BRE Chassi Chassi utfört av galvaniserad och lackerad stålplåt med ytskydd i form av plastbeläggning. Horisontellt luftflöde. Chassi/tillval Ben för uppåtriktat luftflöde (bipackade). Fläktar Direktdrivna axialfläktar, statiskt och dynamiskt balanserade i utförande som lämpar sig för varvtalsreglering. Fläktarna skall ha kapslingsklass IP 54 och vara utrustade med inbyggda termiska motorskydd. Kylutrustning Kondensorbatteri utfört av kopparrör och aluminiumlameller. Kylutrustning/alternativ Epoxibehandlat kondensorbatteri [i stället för obehandlat batteri i medelaggressiva miljöer]. Kataforesisbehandlat kondensorbatteri [i stället för obehandlat batteri i aggressiva miljöer]. Kondensorbatteri i koppar/koppar [i stället för obehandlat batteri i vissa aggressiva miljöer]. Elutrustning Elutrustningen skall vara utförd enligt EN och inkludera: Huvudbrytare med plintar för anslutning av kraft till aggregatet från aktuellt klimataggregat. Huvudbrytaren skall ha kapslingsklass IP 54. Intern elektrisk ledningsdragning. 15

16 Tekniska data/allmänt Normaldrift D*/* 1) 020/EC 026/EC 029/EC 030/EC 039/EC 040/EC Effektdata Total kyleffekt 2) kw 23,8 28,1 29,5 41,0 50,0 50,0 varav temp.sänkningseffekt 3) kw 20,4 24,6 25,8 35,7 43,1 43,1 Temperatursänkningsfaktor 4) 0,92 0,94 0,94 0,90 0,93 0,93 Fläktdata/normalt yttre statiskt tryck (standard) Fläkt Direktdriven EC-fläkt ntal fläktar Effektbehov per fläkt 5) kw 1,4 1,8 1,8 0,7 1,6 1,6 Luftflöde 5) m³/s 1,67 2,08 2,22 2,78 3,61 3,61 Max. yttre statiskt tryck 6) Pa Fläktdata/högt yttre statiskt tryck (alternativ) Fläkt Direktdriven EC-fläkt ntal fläktar Effektbehov per fläkt 5) kw 0,9 1,7 1,7 1,0 1,8 1,8 Luftflöde 5) m³/s 1,67 2,08 2,22 2,78 3,61 3,61 Max. yttre statiskt tryck 6) Pa Filterdata Se även kapitel Tillval/luftfilter Filterklass/standard EU4 Filterklass/special (tillval) EU5, EU6, EU7 eller EU8 Kylbatteridata ntal batterier Inre volym l Max. arbetstryck bar Köldbärarflöde 2) l/s 1,14 1,34 1,41 1,96 2,39 2,39 Tryckfall inkl. 3-vägs styrventil 2) kpa Kv-värde styrventil Köldbäraranslutning in " invändig rörgänga Köldbäraranslutning ut 1" invändig rörgänga Kondensavloppsanslutning 7) 8) nslutningsstuds med 20 mm utvändig diameter Befuktningsdata (tillval) Se även kapitel Tekniska data/arbetsområden/befuktaren Typ av befuktare Ångbefuktare med elektroder Befuktningseffekt kg/h Effektbehov kw 3,8 3,8 3,8 3,8 3,8 3,8 Dräneringsanslutning 9) 10) nslutningsstuds med 32 mm utvändig diameter Eftervärmning/el (tillval) ntal steg Eftervärmningseffekt/normal kw 9,0 9,0 9,0 15,0 15,0 15,0 Eftervärmningseffekt/hög kw 15,0 15,0 15,0 18,0 18,0 18,0 Eftervärmning/värmevatten (tillval) ntal batterier Inre volym l Max. arbetstryck bar Värmebäraranslutning in/ut 1 2 invändig rörgänga 3 4 " invändig rörgänga Värmeeffekt 11) kw 6,5 7,4 7,9 11,7 13,6 13,6 Värmebärarflöde 11) l/s 0,31 0,36 0,38 0,57 0,65 0,65 Tryckfall inkl. 3-vägs styrventil 11) kpa Kv-värde styrventil Kontakta vår kundtjänst Ljuddata Eldata Mått och vikter Se kapitel Tekniska data/ljud Se kapitel Tekniska data/el Se kapitel Tekniska data/mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) ngivna data gäller vid ingående lufttillstånd till kylbatteriet 24 C och 50 % relativ fuktighet och köldbärartemperatur in/ut 7/12 C och köldbärare vatten. 3) Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn är avdragen. 4) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 5) ngivna data gäller vid yttre statiskt tryck 20 Pa. 6) Vid angivet max. yttre statiskt tryck ökar värmeeffekten från fläktmotorn och därmed reduceras temperatursänkningseffekten något. 7) Kondensavloppsrör med invändig diameter på min. 20 mm rekommenderas. Förlägges med min. 1 % fall till utloppet. Om aggregatet är neråtblåsande (U) och utrustat med befuktningsfunktion är kondensavloppet från förångaren internt draget till befuktarens dräneringsfat. Yttre anslutning av kondensavloppet från förångaren erfordras således inte i detta fallet. Vid uppåtblåsande aggregat (O) erfordras däremot alltid yttre anslutning av kondensavloppet från förångaren. 8) Vid tillval kondensvattenpump se kapitel Tillval/kondensvattenpump. 9) Kondensavloppsrör med invändig diameter på min. 32 mm, som tål en arbetstemperatur på minst 100 C, erfordras. Förlägges med min. 1 % fall till utloppet. 10) Vid tillval dräneringspump se kapitel Tillval/dräneringspump (ångbefuktare). 11) ngivna data gäller vid ingående lufttemperatur 20 C och värmebärartemperatur in/ut 45/40 C. 16

17 Tekniska data/allmänt Normaldrift D*/* 1) 050/EC 060/EC 070/EC 080/EC 090/EC Effektdata Total kyleffekt 2) kw 51,4 65,0 67,6 91,0 91,0 varav temp.sänkningseffekt 3) kw 44,2 57,7 59,9 78,7 78,7 Temperatursänkningsfaktor 4) 0,92 0,96 0,95 0,93 0,93 Fläktdata/normalt yttre statiskt tryck (standard) Fläkt Direktdriven EC-fläkt ntal fläktar Effektbehov per fläkt 5) kw 1,6 1,5 1,5 2,0 2,0 Luftflöde 5) m³/s 3,75 5,00 5,28 6,67 6,67 Max. yttre statiskt tryck 6) Pa Fläktdata/högt yttre statiskt tryck (alternativ) Fläkt Direktdriven EC-fläkt ntal fläktar Effektbehov per fläkt 5) kw 1,8 1,7 1,7 1,7 1,7 Luftflöde 5) m³/s 3,75 5,00 5,28 6,67 6,67 Max. yttre statiskt tryck 6) Pa Filterdata Se även kapitel Tillval/luftfilter Filterklass/standard EU4 Filterklass/special (tillval) EU5, EU6, EU7 eller EU8 Kylbatteridata ntal batterier Inre volym l Max. arbetstryck bar Köldbärarflöde 2) l/s 2,46 3,11 3,22 4,36 4,36 Tryckfall inkl. 3-vägs styrventil 2) kpa Kv-värde styrventil Köldbäraranslutning in 2 inv. rörgänga 2" invändig rörgänga Köldbäraranslutning ut 1" inv. rörgänga 2 invändig rörgänga Kondensavloppsanslutning 7) 8) nslutningsstuds med 20 mm utvändig diameter Befuktningsdata (tillval) Se även kapitel Tekniska data/arbetsområden/befuktaren Typ av befuktare Ångbefuktare med elektroder Befuktningseffekt kg/h Effektbehov kw 3,8 6,0 6,0 6,0 6,0 Dräneringsanslutning 9) 10) nslutningsstuds med 32 mm utvändig diameter Eftervärmning/el (tillval) ntal steg Eftervärmningseffekt/normal kw 15,0 18,0 18,0 18,0 18,0 Eftervärmningseffekt/hög kw 18,0 27,0 27,0 27,0 27,0 Eftervärmning/värmevatten (tillval) ntal batterier Inre volym l Max. arbetstryck bar Värmebäraranslutning in/ut 3 4 " invändig rörgänga 1" invändig rörgänga Värmeeffekt 11) kw 14,1 18,3 19,3 19,7 19,7 Värmebärarflöde 11) l/s 0,68 0,88 0,93 0,95 0,95 Tryckfall inkl. 3-vägs styrventil 11) kpa Kv-värde styrventil Kontakta vår kundtjänst Ljuddata Eldata Mått och vikter Se kapitel Tekniska data/ljud Se kapitel Tekniska data/el Se kapitel Tekniska data/mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) ngivna data gäller vid ingående lufttillstånd till kylbatteriet 24 C och 50 % relativ fuktighet och köldbärartemperatur in/ut 7/12 C och köldbärare vatten. 3) Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn är avdragen. 4) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 5) ngivna data gäller vid yttre statiskt tryck 20 Pa. 6) Vid angivet max. yttre statiskt tryck ökar värmeeffekten från fläktmotorn och därmed reduceras temperatursänkningseffekten något. 7) Kondensavloppsrör med invändig diameter på min. 20 mm rekommenderas. Förlägges med min. 1 % fall till utloppet. Om aggregatet är neråtblåsande (U) och utrustat med befuktningsfunktion är kondensavloppet från förångaren internt draget till befuktarens dräneringsfat. Yttre anslutning av kondensavloppet från förångaren erfordras således inte i detta fallet. Vid uppåtblåsande aggregat (O) erfordras däremot alltid yttre anslutning av kondensavloppet från förångaren. 8) Vid tillval kondensvattenpump se kapitel Tillval/kondensvattenpump. 9) Kondensavloppsrör med invändig diameter på min. 32 mm, som tål en arbetstemperatur på minst 100 C, erfordras. Förlägges med min. 1 % fall till utloppet. 10) Vid tillval dräneringspump se kapitel Tillval/dräneringspump (ångbefuktare). 11) ngivna data gäller vid ingående lufttemperatur 20 C och värmebärartemperatur in/ut 45/40 C. 17

18 Tekniska data/allmänt Reservdrift D*/* 1) 020/EC 026/EC 029/EC 030/EC 039/EC 040/EC Effektdata inkl. kondensor 2) Total kyleffekt kw 22,9 28,4 31,0 37,5 41,6 47,3 varav temp.sänkningseffekt 3) kw 20,0 25,4 27,3 35,4 38,4 43,6 Effektbehov 4) kw 5,4 6,5 7,7 6,8 8,2 10,0 Temperatursänkningsfaktor 5) 0,93 0,96 0,94 0,98 1,00 0,99 Fläktdata Se Normaldrift/Fläktdata Filterdata Se Normaldrift/Filterdata Förångardata Typ av förångare Luftberörd Typ av stryporgan Termostatisk expansionsventil Kondensavloppsanslutning Kondensavloppet är gemensamt för både normal- och reservdrift. Se Normaldrift/Kylbatteridata Kompressordata Kompressor Hermetisk scroll ntal kompressorer Kompressorolja RL32H Effektreglering 100/0 % 100/0 % 100/0 % 100/50/0 % 100/0 % 100/50/0 % Köldmediedata Köldmedie HFC410 ntal köldmediekretsar Volym per krets l 9,4 9,4 9,4 5,2 15,6 7,8 Köldmediemängd per krets kg 5,8 5,8 5,8 3,1 8,2 4,1 Hetgasanslutning 6) mm Vätskeanslutning 6) mm Befuktningsdata (tillval) Se Normaldrift/Befuktningsdata Eftervärmning/el (tillval) Eftervärmning/värmevatten (tillval) Ljuddata Eldata Mått och vikter Se Normaldrift/Eftervärmning/el Se Normaldrift/Eftervärmning/värmevatten Se Normaldrift/Ljuddata Se Normaldrift/Eldata Se Normaldrift/Mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) ngivna data gäller vid ingående lufttillstånd till förångaren 24 C och 50 % relativ fuktighet i kombination med luftkyld kondensor enligt kapitel Tillval/luftkylda kondensorer vid ingående lufttemperatur till kondensorn 32 C. 3) Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn är avdragen. 4) Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 5) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 6) För rekommenderade rörledningsdimensioner se Installationsdata. 18

19 Tekniska data/allmänt Reservdrift D*/* 1) 050/EC 060/EC 070/EC 080/EC 090/EC Effektdata inkl. kondensor 2) Total kyleffekt kw 53,8 61,5 73,9 83,4 98,6 varav temp.sänkningseffekt 3) kw 46,6 56,9 65,5 79,1 84,5 Effektbehov 4) kw 12,4 12,5 16,2 19,3 21,5 Temperatursänkningsfaktor 5) 0,93 1,00 0,95 1,00 0,92 Fläktdata Se Normaldrift/Fläktdata Filterdata Se Normaldrift/Filterdata Förångardata Typ av förångare Luftberörd Typ av stryporgan Termostatisk expansionsventil Kondensavloppsanslutning Kondensavloppet är gemensamt för både normal- och reservdrift. Se Normaldrift/Kylbatteridata Kompressordata Kompressor Hermetisk scroll ntal kompressorer Kompressorolja RL32H Effektreglering 100/50/0 % 100/50/0 % 100/50/0 % 100/50/0 % 100/50/0 % Köldmediedata Köldmedie ntal köldmediekretsar Volym per krets l 7,8 11,1 11,1 17,8 17,8 Köldmediemängd per krets kg 4,1 5,4 5,4 9,9 9,9 Hetgasanslutning 6) mm Vätskeanslutning 6) mm Befuktningsdata (tillval) Se Normaldrift/Befuktningsdata Eftervärmning/el (tillval) Eftervärmning/värmevatten (tillval) Ljuddata Eldata Mått och vikter Se Normaldrift/Eftervärmning/el Se Normaldrift/Eftervärmning/värmevatten Se Normaldrift/Ljuddata Se Normaldrift/Eldata Se Normaldrift/Mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) ngivna data gäller vid ingående lufttillstånd till förångaren 24 C och 50 % relativ fuktighet i kombination med luftkyld kondensor enligt kapitel Tillval/luftkylda kondensorer vid ingående lufttemperatur till kondensorn 32 C. 3) Temperatursänkningseffekten är netto, d.v.s. värmeeffekten från fläktmotorn är avdragen. 4) Data för effektbehov avser kompressorns effektbehov i den aktuella driftpunkten. 5) Temperatursänkningsfaktorn är brutto, d.v.s. värmeeffekten från fläktmotorn är inte avdragen, vilket motsvarar hur detta värde brukar anges i branschen. 6) För rekommenderade rörledningsdimensioner se Installationsdata. 19

20 Tekniska data/arbetsområden Generella riktlinjer för vattenkvalitet i köldbärar-, frikylnings-, kylmedeloch värmesystem Rad Benämning Symbol Gränsvärden 1 Vätejonkoncentration ph 7,5 9 2 Förekomst av kalcium (Ca) och magnesium (Mg) Hårdhet 4 8,5 D 3 Klorjoner Cl - < 150 ppm 4 Järnjoner Fe 3+ < 0,5 ppm 5 Manganjoner Mn 2+ <0,05 ppm 6 Koldioxid CO 2 < 10 ppm 7 Vätesulfid H 2 S < 50 ppb 8 Syre O 2 < 0,1 ppm 9 Klor Cl 2 < 0,5 ppm 10 mmoniak NH 3 < 0,5 ppm 11 Förhållande mellan karbonater och sulfater HCO - 3 / SO 2-4 > 1 Noteringar: Rad 1 Rad 2 Rad 3 Rad 4 Rad 5 Rad 6 Rad 7 Rad 8 Rad 9 Ett ph-värde (koncentrationen av vätejoner) som överskrider 9, innebär hög risk för beläggningar på värmeväxlarytorna och om det underskrider 7, hög risk för korrosion. Hårdhet avser mängden kalcium (Ca) och Mangan (Mg) som är löst i vattnet vid temperaturer lägre än 100 C. Hög hårdhet innebär hög risk för beläggningar på värmeväxlarytorna. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar snabb korrosion. En koncentration högre än angivet värde förorsakar korrosion. En koncentration högre än angivet värde förorsakar korrosion. Värdet i normalt vattenledningsvatten brukar ligga mellan 0,2 och 0,3 ppm. Rad 10 Närvaro av ammoniak (NH 3 ) i vattnet ökar syrets (O 2 ) korroderande egenskaper. Rad 11 Värden lägre än angivet värde ökar risken för korrosion p.g.a. galvaniska strömmar mellan koppar och andra material. OBS! ngivna värden måste upprätthållas under aggregatets hela livslängd. Speciellt gäller detta vätskekylda kondensorer som kyls av obehandlat vatten från sjöar, åar etc. I sådana applikationer rekommenderas mellanvärmeväxlare för att kylmedlets kvalitet skall säkerställas. OBS! Om köldbäraren eller kylmedlet blandas med frostskyddsmedel måste rostskyddsinhibitor, lämplig för det aktuella frostskyddsmedlet tillsättas. 20

21 Tekniska data/arbetsområden Generella riktlinjer för val av material i kondensor-, frikylnings- och kylmedelkylarbatterier och ytbehandling Beroende på i vilken miljö ett aggregat är placerat, är dess batteri/-er utsatta för korrosion. I rena miljöer är korrosionen obetydlig och några särskilda åtgärder behöver inte vidtas. I miljöer med aggressiva substanser i luften måste det emellertid hänsyn tas till luftens sammansättning, vid val av material i batterierna och av ytbehandling. Det finns ett antal olika material och ytbehandlingar att välja på. I nedanstående tabell finns ett antal riktlinjer för val av batterier i olika miljöer. Notera dock att tabellen endast är avsedd som allmän vägledning. Varje enskilt fall måste bedömas utifrån sina egna förutsättningar, t.ex. koncentration av aggressiva substanser, avstånd från utsläppskällan, förhärskande vindriktning etc. Dessutom måste hänsyn tas till årlig drifttid. Ett aggregat som arbetar 24 timmar om dygnet, 7 dagar i veckan hela året, t.ex. ett frikylningsaggregat, är betydligt mer utsatt än ett aggregat som bara är i drift ett fåtal timmar på sommaren. OBS! Dessa riktlinjer är generella. lla alternativa material och ytbehandlingar är inte tillgängliga för alla aggregater. Kontakta vår kundtjänst för information om tillgängliga alternativ för aktuellt aggregat. Typ av batteri och lämplighet Miljö ggressiva substanser Noteringar och övrigt Obehandlade mikrokanalbatterier Mikrokanalbatterier med elektrolytisk epoxipolymerbeläggning Kopparrör med aluminiumlameller Kopparrör med aluminiumlameller belagda med polyesterhartsfärg Kopparrör med aluminiumlameller belagda med polyuretanfärg med metallisk emulsion fin guard silver Kopparrör med kopparlameller Stadsmiljö, som inte faller under något av nedanstående miljöalternativ CO x Ja Ja Ja Ja Ja Ja Lantlig miljö, som inte faller under något av nedanstående miljöalternativ Ja Ja Ja Ja Ja Ja Marin miljö en bit från till några mil innanför kustlinjen Klorider Lägre koncentrationer till låga beroende på avståndet från kustlinjen och förhärskande vindriktning Nej Ja Ja/Nej 1) 2) Ja Ja Ja Marin miljö nära havet där det inte blåser saltvatten på utrustningen Klorider Höga koncentrationer Nej Ja Nej Nej Ja Nej Hård marin miljö vid kusten där det blåser saltvatten på utrustningen, på fartyg och på oljeplattformar Klorider Mycket höga koncentrationer Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej Jordbruk SO x, NO x Gödningsmedel, organiska beståndsdelar Nej Ja Ja/Nej 1) 2) Ja Ja Ja Tung industri, t.ex. järn- och stålindustri Svavel, SO x, NO x Sot Nej Nej Nej Nej Livsmedelsproduktion Fett, fukt Nej Ja Ja/Nej 1) 2) 3) 4) Nej Ja/Nej 1) 2) Ja Ja Ja vfallshantering mmoniak Partiklar, organiska substanser Nej Ja Ja/Nej 1) 2) Ja Ja Ja I närheten av avloppsreningsanläggning Svavelföreningar, ammoniak Organiska substanser Nej Nej Nej Nej Ja/Nej 1) 2) 3) 4) Nej PRISRELTION 5) VIKTRELTION 5) KÖLDMEDIEFYLLNING 5) ) Beroende på koncentrationen av aggressiva substanser. 2) Värmeöverföringen försämras efter hand som aluminiumflänsarna korroderas. Så småningom kan byte av batteri erfordras. 3) Rören kan skadas efter hand, med risk för läckage. 4) Batteriet bör underhållsbehandlas med jämna mellanrum. 5) Lägre siffra betyder lägre kostnad/vikt/fyllning. För exakta uppgifter kontakta vår kundtjänst. 21

22 Tekniska data/arbetsområden Generella riktlinjer för val av material i kondensor-, frikylnings- och kylmedelkylarbatterier och ytbehandling BESKRIVNING V BTTERIER Mikrokanalbatterier Mikrokanalbatterier belagda med elektrolytisk epoxipolymerbeläggning Batterier utförda av kopparrör med aluminiumlameller Batterier utförda av kopparrör med aluminiumlameller belagda med polyesterhartsfärg Batterier utförda av kopparrör med aluminiumlameller belagda med polyuretanfärg Batterier utförda av kopparrör med kopparlameller Dessa batterier, som är utförda helt i aluminium, har en rad fördelar jämfört med traditionella batterier utförda av kopparrör med aluminiumlameller: bättre värmeöverföring, lägre köldmediefyllning och lägre vikt. Bör väljas i första hand i rena miljöer. Lika ovan men belagda med epoxipolymerbeläggning som klarar mer än timmars sprayning med saltlösning enligt STM B117 och som skyddar mot UV-strålning. Traditionella batterier för användning i rena miljöer. Lika traditionella batterier ovan, men med lamellerna belagda med polyesterhartsfärg, som klarar mer än timmars sprayning med saltlösning enligt STM B117 och som skyddar mot UV-strålning. Lika traditionella batterier ovan, men med lamellerna belagda med polyuretanfärg med metallisk emulsion fin guard silver, som klarar mer än timmars sprayning med saltlösning enligt STM B117 och som skyddar mot UV-strålning. För maximal hållbarhet i aggressiva miljöer bör dessa batterier underhållsbehandlas med jämna mellanrum. Dessa batterier är betydligt tyngre än övriga batterier. Hänsyn till viktökningen och den förändrade viktfördelningen i aggregatet måste tas vid val av denna batteri. 22

23 Tekniska data/arbetsområden Vattenkvalitet/befuktare rbetsområde/cylinder för vatten med medium konduktivitet (tillverkarens standard) 1) Vattentryck bar 1 8 Surhetsgrad ph 7 8,5 Min. Max. Specifik konduktivitet vid 20 C μs/cm Totalt upplösta fasta ämnen (TDS) mg/l 2) 2) Torrsubstanshalt vid 180 C mg/l 3) 3) Total hårdhet, CaCO 3 mg/l 100 4) 400 Temporär hårdhet (karbonathårdhet), CaCO 3 mg/l 60 5) 300 Järn + Mangan, Fe + Mn mg/l 0 0,2 Klorider, Cl ppm 0 30 Kiseldioxid, SiO 2 mg/l 0 20 Kloridjoner, Cl - mg/l 0 0,2 Kalciumsulfat, CaSO 4 mg/l Metalliska föroreningar mg/l 0 0 Lösningsmedel, tvålrester, smörjmedel, etc. mg/l 0 0 rbetsområde/cylinder för vatten med låg konduktivitet 1) Vattentryck bar 1 8 Konduktivitet µs/cm rbetsområde/cylinder för vatten med hög konduktivitet 1) Vattentryck bar 1 8 Konduktivitet µs/cm ) Befuktare med låg konduktivitet rekommenderas på de flesta orter i Sverige, men eftersom den lokala vattenkonduktiviteten kan variera, måste befuktaren alltid väljas utifrån aktuell lokal konduktivitet. 2) Värdet är beroende av specifik konduktivitet; i allmänhet 0,93 x specifik konduktivitet. 3) Värdet är beroende av specifik konduktivitet; i allmänhet 0,65 x specifik konduktivitet. 4) Inte lägre än 200% av mängden kloridjoner. 5) Inte lägre än 300% av mängden kloridjoner. 23

24 Tekniska data/el ggregat utan luftkyld kondensor Kylning 1) nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) D*/*020/EC 400/3+N+PE/50 10,3 18, D*/*026/EC 400/3+N+PE/50 12,1 24, D*/*029/EC 400/3+N+PE/50 13,7 25, D*/*030/EC 400/3+N+PE/50 15,7 29, D*/*039/EC 400/3+N+PE/50 17,3 31, D*/*040/EC 400/3+N+PE/50 20,5 36, D*/*050/EC 400/3+N+PE/50 24,1 48, D*/*060/EC 400/3+N+PE/50 29,3 53, D*/*070/EC 400/3+N+PE/50 32,7 59, D*/*080/EC 400/3+N+PE/50 37,3 74, D*/*090/EC 400/3+N+PE/50 42,1 80, Kylning + befuktning 1) nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) D*/*020/EC 400/3+N+PE/50 14,0 23, D*/*026/EC 400/3+N+PE/50 15,8 29, D*/*029/EC 400/3+N+PE/50 17,4 30, D*/*030/EC 400/3+N+PE/50 19,5 35, D*/*039/EC 400/3+N+PE/50 21,1 36, D*/*040/EC 400/3+N+PE/50 24,3 41, D*/*050/EC 400/3+N+PE/50 27,9 53, D*/*060/EC 400/3+N+PE/50 35,3 62, D*/*070/EC 400/3+N+PE/50 38,7 68, D*/*080/EC 400/3+N+PE/50 43,3 83, D*/*090/EC 400/3+N+PE/50 48,1 89, ) ngivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 24

25 Tekniska data/el ggregat utan luftkyld kondensor Kylning + eftervärmning (normal eftervärmningseffekt) 1) nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) D*/*020/EC 400/3+N+PE/50 19,3 31, D*/*026/EC 400/3+N+PE/50 21,1 37, D*/*029/EC 400/3+N+PE/50 22,7 38, D*/*030/EC 400/3+N+PE/50 24,8 39, D*/*039/EC 400/3+N+PE/50 32,3 52, D*/*040/EC 400/3+N+PE/50 27,2 42, D*/*050/EC 400/3+N+PE/50 29,0 48, D*/*060/EC 400/3+N+PE/50 35,6 57, D*/*070/EC 400/3+N+PE/50 37,3 60, D*/*080/EC 400/3+N+PE/50 40,7 74, D*/*090/EC 400/3+N+PE/50 43,1 80, Kylning + befuktning + eftervärmning (normal eftervärmningseffekt) 1) nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) D*/*020/EC 400/3+N+PE/50 19,3 31, D*/*026/EC 400/3+N+PE/50 21,1 37, D*/*029/EC 400/3+N+PE/50 22,7 38, D*/*030/EC 400/3+N+PE/50 24,8 39, D*/*039/EC 400/3+N+PE/50 32,3 52, D*/*040/EC 400/3+N+PE/50 27,2 42, D*/*050/EC 400/3+N+PE/50 29,0 53, D*/*060/EC 400/3+N+PE/50 35,6 62, D*/*070/EC 400/3+N+PE/50 38,7 68, D*/*080/EC 400/3+N+PE/50 43,3 83, D*/*090/EC 400/3+N+PE/50 48,1 89, ) ngivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 25

26 Tekniska data/el ggregat med luftkyld kondensor BRE/BS och BRE/LT Kylning 1) Luftkyld kondensor nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) D*/*020/EC BRE/*/022m 400/3+N+PE/50 10,9 20, D*/*026/EC BRE/*/027m 400/3+N+PE/50 12,7 26, D*/*029/EC BRE/*/027m 400/3+N+PE/50 14,3 27, D*/*030/EC BRE/*/054b 400/3+N+PE/50 16,9 35, D*/*039/EC BRE/*/044m 400/3+N+PE/50 18,5 36, D*/*040/EC BRE/*/054b 400/3+N+PE/50 21,7 41, D*/*050/EC BRE/*/054b 400/3+N+PE/50 25,3 53, D*/*060/EC BRE/*/065b 400/3+N+PE/50 31,1 61, D*/*070/EC BRE/*/076b 400/3+N+PE/50 34,5 67, D*/*080/EC BRE/*/076b 400/3+N+PE/50 39,1 82, D*/*090/EC BRE/*/116b 400/3+N+PE/50 45,1 86, Kylning + befuktning 1) Luftkyld kondensor nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) D*/*020/EC BRE/*/022m 400/3+N+PE/50 14,6 26, D*/*026/EC BRE/*/027m 400/3+N+PE/50 16,4 32, D*/*029/EC BRE/*/027m 400/3+N+PE/50 18,0 33, D*/*030/EC BRE/*/054b 400/3+N+PE/50 20,7 40, D*/*039/EC BRE/*/044m 400/3+N+PE/50 22,3 41, D*/*040/EC BRE/*/054b 400/3+N+PE/50 25,5 46, D*/*050/EC BRE/*/054b 400/3+N+PE/50 29,1 58, D*/*060/EC BRE/*/065b 400/3+N+PE/50 37,1 69, D*/*070/EC BRE/*/076b 400/3+N+PE/50 40,5 75, D*/*080/EC BRE/*/076b 400/3+N+PE/50 45,1 91, D*/*090/EC BRE/*/116b 400/3+N+PE/50 51,1 95, ) ngivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 26

27 Tekniska data/el ggregat med luftkyld kondensor BRE/BS och BRE/LT Kylning + eftervärmning (normal eftervärmningseffekt) 1) Luftkyld kondensor nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) D*/*020/EC BRE/*/022m 400/3+N+PE/50 19,9 33, D*/*026/EC BRE/*/027m 400/3+N+PE/50 21,7 39, D*/*029/EC BRE/*/027m 400/3+N+PE/50 23,3 40, D*/*030/EC BRE/*/054b 400/3+N+PE/50 26,0 44, D*/*039/EC BRE/*/044m 400/3+N+PE/50 33,5 58, D*/*040/EC BRE/*/054b 400/3+N+PE/50 28,4 48, D*/*050/EC BRE/*/054b 400/3+N+PE/50 30,2 54, D*/*060/EC BRE/*/065b 400/3+N+PE/50 37,4 65, D*/*070/EC BRE/*/076b 400/3+N+PE/50 39,1 68, D*/*080/EC BRE/*/076b 400/3+N+PE/50 42,5 87, D*/*090/EC BRE/*/116b 400/3+N+PE/50 46,1 86, Kylning + befuktning + eftervärmning (normal eftervärmningseffekt) 1) Luftkyld kondensor nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) D*/*020/EC BRE/*/022m 400/3+N+PE/50 19,9 33, D*/*026/EC BRE/*/027m 400/3+N+PE/50 21,7 39, D*/*029/EC BRE/*/027m 400/3+N+PE/50 23,3 40, D*/*030/EC BRE/*/054b 400/3+N+PE/50 26,0 44, D*/*039/EC BRE/*/044m 400/3+N+PE/50 33,5 58, D*/*040/EC BRE/*/054b 400/3+N+PE/50 28,4 48, D*/*050/EC BRE/*/054b 400/3+N+PE/50 30,2 58, D*/*060/EC BRE/*/065b 400/3+N+PE/50 37,4 69, D*/*070/EC BRE/*/076b 400/3+N+PE/50 40,5 75, D*/*080/EC BRE/*/076b 400/3+N+PE/50 45,1 91, D*/*090/EC BRE/*/116b 400/3+N+PE/50 51,1 95, ) ngivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 27

28 Tekniska data/el ggregat med luftkyld kondensor BRE/LN Kylning 1) Luftkyld kondensor nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) D*/*020/EC BRE/LN/022m 400/3+N+PE/50 10,5 19, D*/*026/EC BRE/LN/027m 400/3+N+PE/50 12,7 27, D*/*029/EC BRE/LN/027m 400/3+N+PE/50 14,3 28, D*/*030/EC BRE/LN/054b 400/3+N+PE/50 16,7 35, D*/*039/EC BRE/LN/044m 400/3+N+PE/50 18,3 36, D*/*040/EC BRE/LN/054b 400/3+N+PE/50 21,5 41, D*/*050/EC BRE/LN/054b 400/3+N+PE/50 25,1 53, D*/*060/EC BRE/LN/065b 400/3+N+PE/50 30,6 60, D*/*070/EC BRE/LN/076b 400/3+N+PE/50 34,0 66, D*/*080/EC BRE/LN/076b 400/3+N+PE/50 38,6 81, D*/*090/EC BRE/LN/116b 400/3+N+PE/50 43,9 85, Kylning + befuktning 1) Luftkyld kondensor nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) D*/*020/EC BRE/LN/022m 400/3+N+PE/50 14,3 24, D*/*026/EC BRE/LN/027m 400/3+N+PE/50 16,5 33, D*/*029/EC BRE/LN/027m 400/3+N+PE/50 18,1 34, D*/*030/EC BRE/LN/054b 400/3+N+PE/50 20,5 40, D*/*039/EC BRE/LN/044m 400/3+N+PE/50 22,1 41, D*/*040/EC BRE/LN/054b 400/3+N+PE/50 25,3 46, D*/*050/EC BRE/LN/054b 400/3+N+PE/50 28,9 58, D*/*060/EC BRE/LN/065b 400/3+N+PE/50 36,6 68, D*/*070/EC BRE/LN/076b 400/3+N+PE/50 40,0 74, D*/*080/EC BRE/LN/076b 400/3+N+PE/50 44,6 90, D*/*090/EC BRE/LN/116b 400/3+N+PE/50 49,9 93, ) ngivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 28

29 Tekniska data/el ggregat med luftkyld kondensor BRE/LN Kylning + eftervärmning (normal eftervärmningseffekt) 1) Luftkyld kondensor nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) D*/*020/EC BRE/LN/022m 400/3+N+PE/50 19,5 32, D*/*026/EC BRE/LN/027m 400/3+N+PE/50 21,7 40, D*/*029/EC BRE/LN/027m 400/3+N+PE/50 23,3 41, D*/*030/EC BRE/LN/054b 400/3+N+PE/50 25,8 44, D*/*039/EC BRE/LN/044m 400/3+N+PE/50 33,3 58, D*/*040/EC BRE/LN/054b 400/3+N+PE/50 28,2 48, D*/*050/EC BRE/LN/054b 400/3+N+PE/50 30,0 54, D*/*060/EC BRE/LN/065b 400/3+N+PE/50 36,9 64, D*/*070/EC BRE/LN/076b 400/3+N+PE/50 38,6 67, D*/*080/EC BRE/LN/076b 400/3+N+PE/50 42,0 81, D*/*090/EC BRE/LN/116b 400/3+N+PE/50 44,9 85, Kylning + befuktning + eftervärmning (normal eftervärmningseffekt) 1) Luftkyld kondensor nslutningsspänning V Märkeffekt kw Märkström Startström Rek. avsäkring (t) D*/*020/EC BRE/LN/022m 400/3+N+PE/50 19,5 32, D*/*026/EC BRE/LN/027m 400/3+N+PE/50 21,7 40, D*/*029/EC BRE/LN/027m 400/3+N+PE/50 23,3 41, D*/*030/EC BRE/LN/054b 400/3+N+PE/50 25,8 44, D*/*039/EC BRE/LN/044m 400/3+N+PE/50 33,3 58, D*/*040/EC BRE/LN/054b 400/3+N+PE/50 28,2 48, D*/*050/EC BRE/LN/054b 400/3+N+PE/50 30,0 58, D*/*060/EC BRE/LN/065b 400/3+N+PE/50 36,9 68, D*/*070/EC BRE/LN/076b 400/3+N+PE/50 40,0 74, D*/*080/EC BRE/LN/076b 400/3+N+PE/50 44,6 90, D*/*090/EC BRE/LN/116b 400/3+N+PE/50 49,9 93, ) ngivna data gäller för fläkt/-ar med normalt yttre statiskt tryck. För data för fläkt/-ar med högt yttre statiskt tryck, kontakta vår kundtjänst. 29

30 Tekniska data/ljud Ljudeffektnivåer Ljudeffektnivå db() Oktavband (Hz) Totalt db() D*/*020/EC D*/*026/EC D*/*029/EC D*/*030/EC D*/*039/EC D*/*040/EC D*/*050/EC D*/*060/EC D*/*070/EC D*/*080/EC D*/*090/EC Ljudtrycksnivåer Ljudtrycksnivå db() Oktavband (Hz) Totalt db() D*/*020/EC D*/*026/EC D*/*029/EC D*/*030/EC D*/*039/EC D*/*040/EC D*/*050/EC D*/*060/EC D*/*070/EC D*/*080/EC D*/*090/EC Noteringar: ngivna data för ljudtryck gäller vid nominellt luftflöde och nominellt yttre statiskt tryck, avstånd 2 m framför aggregatet, höjd 1,5 m över golv och fritt fält. OBS! Ljudtrycksnivåerna är beräknade och endast avsedda som vägledning. Vid ljudkänsliga placeringar måste alltid en särskild beräkning göras av en ljudkonsult med utgångspunkt från de faktiska förhållandena. För ytterligare information, kontakta vår kundtjänst. 30

31 Tekniska data/mått och vikter DO (uppåtblåsande) DO/* /EC 1980 Vikt kg DO/*020/EC För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. DO/*026/EC 359 DO/*029/EC 377 DO/* /EC Vikt kg DO/*030/EC 428 DO/*039/EC För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. DO/*040/EC 511 DO/*050/EC 536 DO/* /EC Vikt kg För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. DO/*060/EC 774 DO/*070/EC

32 Tekniska data/mått och vikter DO (uppåtblåsande) DO/* /EC 1980 Vikt kg DO/*080/EC 993 För detaljerad måttritning med måttsatta kanal- och röranslutningar kontakta vår kundtjänst. DO/*090/EC

33 Tekniska data/mått och vikter DU (neråtblåsande) DU/* /EC 1980 Vikt kg För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. DU/*020/EC 312 DU/*026/EC 359 DU/*029/EC 377 DU/* /EC Vikt kg DU/*030/EC För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. DU/*039/EC 516 DU/*040/EC 511 DU/*050/EC 536 DU/* /EC Vikt kg DU/*060/EC 774 För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. DU/*070/EC

34 Tekniska data/mått och vikter DU (neråtblåsande) DU/* /EC Vikt kg DU/*080/EC 993 För detaljerad måttritning med måttsatta röranslutningar kontakta vår kundtjänst. DU/*090/EC

35 Installationsdata Erforderligt utrymme för service 1000 mm Vid två mot varandra stående aggregat skall avståndet vara minst 1500 mm. Eftersom all service kan utföras framifrån kan flera aggregat monteras direkt bredvid varandra. 35

36 Installationsdata Förläggning av köldmedieledningar 1/100 vätskeledning max. 50 m (utan oljeavskiljare) 1/100 max. 5 m hetgasledning 1/100 vätskeledning max. 3 m max. 15 m hetgasledning hetgasledning vätskeledning backventil backventil backventil max. 3 m oljeficka Noteringar: Oljeavskiljare skall installeras i hetgasledningen/-arna (se rubrik Oljeavskiljare ) vid rörlängder över 50 m. För att förhindra migration av köldmedium från aggregatet till kondensorn vid låga utetemperaturer, måste en backventil finnas i vätskeledningen. Se rubrik Backventil. 36

37 Installationsdata Oljeavskiljare 020/EC /EC 039/EC D*/* 030/EC 040/EC /EC Oljeavskiljare ntal Typ OS30 OS40 OS30 OS40 Oljefyllning/st l 0,3 0,3 0,3 0,3 Noteringar: Oljeavskiljare skall installeras i hetgasledningen/-arna om rörlängden är längre än 50 m. Oljeavskiljaren förlänger kompressorns livslängd och reducerar pulsationen i köldmediesystemet och därmed ljudnivån. Med oljeavskiljare cirkulerar heller ingen olja i systemet vilket förbättrar värmeväxlingen i kondensorn och förångaren. Oljeavskiljaren skall installeras så nära kompressorn som möjligt. Om den omgivande temperaturen innebär risk för att köldmediet skall kondenseras i oljeavskiljaren, skall den isoleras och om så erfordras förses med elvärme. Returledningen från oljeavskiljaren skall anslutas till sugledningen nära kompressorn. Det rekommenderas att ett synglas installeras i returledningen, så att oljeavskiljarens funktion kan kontrolleras. Oljeavskiljare måste alltid förfyllas med olja av samma sort som används i kompressorn innan aggregatet startas. Lämpliga oljeavskiljare och erforderlig oljefyllning framgår av ovanstående tabell. Backventil Noteringar: För att förhindra migration av köldmedium från aggregatet till kondensorn vid låga utetemperaturer, måste en backventil finnas i vätskeledningen. backventil Backventil. Installeras ca 1 m från den luftkylda kondensorn 37

38 Installationsdata Dimensionering av köldmedieledningar Rekommenderade rörledningsdimensioner (vid max. 50 m ekvivalent rörlängd) /*/EC 029/*/EC 039/*/EC D* 030/*/EC /*/EC /*/EC Typ av ledning Hetgasledning mm x 18 2 x 22 Vätskeledning mm x 14 2 x 16 Noteringar: För beräkning av ekvivalent rörlängd, se nedan. För ekvivalenta rörlängder över 50 m, måste sedvanlig dimensionering göras. Ekvivalent rörlängd i meter Typ av rördel 90 -böj 45 -böj 180 -böj 90 avstängningsventil Backventil Rördimension 12 mm 0,50 0,25 0,75 2,10 1,90 14 mm 0,53 0,26 0,80 2,20 2,00 16 mm 0,55 0,27 0,85 2,40 2,10 18 mm 0,60 0,30 0,95 2,70 2,40 22 mm 0,70 0,35 1,10 3,20 2,80 28 mm 0,80 0,45 1,30 4,00 3,30 Beräkning av ekvivalent rörlängd Formel: Exempel: Ekvivalent rörlängd = Summa raka rörlängder + ekvivalenta rörlängden för rördelar enligt nedanstående tabell. ggregat DO030/* Hetgasledning (18 mm): Summa raka rörlängder = 14,5 m 8 st 90 -böjar à 0,60 m = 4,8 m 2 st 45 -böjar à 0,30 m = 0,6 m Summa ekvivalent rörlängd = 19,9 m Vätskeledning (14 mm): Summa raka rörlängder = 15,3 m 10 st 90 -böjar à 0,53 m = 5,3 m 1 st backventil = 2,0 m Summa ekvivalent rörlängd = 22,6 m Köldmedieinnehåll i rörledningen per meter Rördimension 12 mm 14 mm Typ av ledning Hetgasledning g/m Vätskeledning g/m mm 18 mm 22 mm 28 mm 38

39 Installationsdata Beräkning av erforderlig kompletteringsfyllning med olja Erforderlig kompletteringsfyllning per meter ledning Ledningsdimension 12 mm 14 mm 16 mm Typ av ledning Hetgasledning cl/m 0,17 0,24 0,29 0,39 0,64 1,05 1,50 Vätskeledning cl/m 0,90 1,34 1,60 2,09 3,27 18 mm 22 mm 28 mm 35 mm Erforderlig kompletteringsfyllning per oljeficka Ledningsdimension 12 mm 14 mm 16 mm 18 mm 22 mm 28 mm 35 mm Kompletteringsfyllning cl/cm oljeficksbredd 0,08 0,11 0,15 0,19 0,28 0,49 0,75 Oljeficksbredd OBS! Mått i cm Noteringar: Se rubrik Förläggning av köldmedieledningar om när oljeficka/-or erfordras. Beräkning Förutsättningar: ggregat DO/*070/EC Ekvivalent rörlängd 48 m enkel väg. Rördimension hetgasledningar 22 mm och vätskeledningar 16 mm enligt rubrik Rekommenderade rördimensioner. Verklig rörlängd 34 m enkel väg. Stigare i hetgasledningen 8 m. Erforderligt antal oljefällor i stigaren 2 st enligt rubrik Förläggning av köldmedieledningar. Oljefällornas bredd 12 cm. Oljeavskiljare OS40 erfordras i on/off-kretsen enligt rubrik Oljeavskiljare. Beräkning av kompletteringsfyllning i rörledningar 1) per köldmediesystem: Hetgasledningen 34 x 0,64 = 21,76 cl Vätskeledningen 34 x 1,6 = 54,40 cl Oljefickor 2 x 12 x 0,28 = 6,72 cl Summa kompletteringsfyllning i rörledningar 1) per köldmediesystem = 82,88 cl (~83 cl = 0,83 l) Kompletteringsfyllning i oljeavskiljaren 2) i köldmediesystemet med on/off-kompressor/-er 0,3 l = 30 cl 1) Oljan fylls lämpligen på i köldmediesystemet genom en schraderventil monterad i hetgasledningen. Påfyllningen bör ske efter det att köldmedium fyllts på till strax över atmosfärstrycket, efter vacuumsugningen, med hjälp av en oljepump. 2) Oljeavskiljaren skall påfyllas med angiven mängd olja, innan den monteras. 39

40 Tillval/luftfilter Tryckfallsökning vid byte från standard till annan filterklass D*/* /EC D*/* /EC Pa EU8 150 EU7 100 EU6 50 EU m³/h Pa EU8 150 EU7 100 EU6 50 EU m³/h D*/* /EC D*/* /EC Pa 250 EU EU7 100 EU6 50 EU m³/h Pa EU EU7 150 EU EU m³/h 40

41 Tillval/2-vägs styrventil Kv-värde Max. differenstryck kpa D*/*020/EC D*/*026/EC D*/*029/EC D*/*030/EC D*/*039/EC D*/*040/EC D*/*050/EC D*/*060/EC D*/*070/EC D*/*080/EC D*/*090/EC

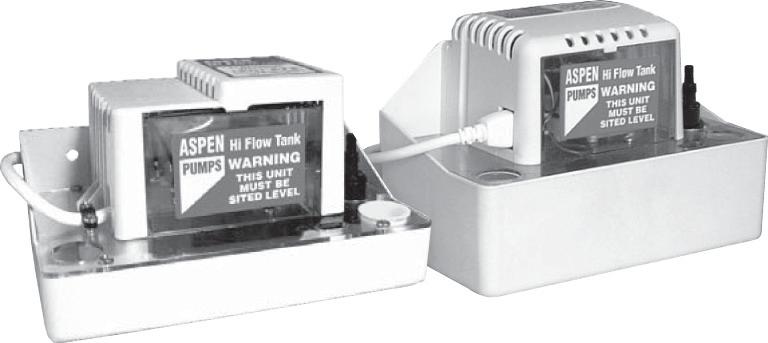

42 Tillval/kondensvattenpump FLÖDESDIGRM Flöde l/h Lyfthöjd m ELSCHEM Pumpmotor Säkerhetsflottör Flottör Svart Svart Fas Nolla Jord Hölje Installationsanvisningar: Kondensavloppsslang från kylbatteriets/förångarens droppfat (plastslang med invändig diameter 20 mm), skall dras till kondensvattenpumpen. Kondensvattenpumpen skall vara monterad på ett plant underlag. Dräneringsslangen från kondensvattenpumpen skall vara av plast med invändig diameter 6 mm. Den skall dras rakt upp till högsta punkten och mynna i ett kondensavloppsrör (med uppåtriktad böj) med invändig diameter på min. 20 mm, som skall dras med min. 1 % fall till utloppet. Slangarna skall fixeras vid droppfat och dräneringspump med slangklämmor. 42

43 Tillval/dräneringspump (ångbefuktare) FLÖDESDIGRM Flöde l/h Lyfthöjd m ELSCHEM Pumpmotor Säkerhetsflottör Flottör Svart Svart Fas Nolla Jord Hölje Installationsanvisningar: Kondensavloppsslangen från kylbatteriets/förångarens droppfat (plastslang med invändig diameter 20 mm), skall dras till dräneringspumpen. (Gäller uppåtblåsande aggregat. I nedåtblåsande aggregat är kondensavloppet draget till befuktarens dräneringsfat för kondensat.) Dräneringsslangen från befuktarens dräneringsfat för ångkondensat (plastslang med invändig diameter 32 mm), skall dras till dräneringspumpen. Dräneringsslangen skall förses med vattenlås, i form av en vertikal slinga på slangen. Dräneringspumpen skall vara monterad på ett plant underlag. Dräneringsslangen från dräneringspumpen skall vara av plast med invändig diameter 9 mm och tåla en temperatur på minst 100 C. Den skall dras rakt upp till högsta punkten och mynna i ett kondensavloppsrör (med uppåtriktad böj) med invändig diameter på min. 32 mm, som skall dras med min. 1 % fall till utloppet. Ingen av dräneringsslangarna får någonstans vara i kontakt med elektriska komponenter eller elledningar, p.g.a. den höga temperaturen. Slangarna skall fixeras vid droppfat, dräneringsskål och dräneringspump med slangklämmor. 43

44 Tillval/monteringsdetaljer Golvstativ för installationsgolv DO (uppåtblåsande) och DU (neråtblåsande) B D Installationsgolv H = mm Elastisk tätning Elastisk tätning För att minska risken för att vibrationer och ljud fortplantar sig i golvstrukturen rekommenderas att en elastisk tätning monteras mellan golvstativet och installationsgolvet. D*/* /EC /EC /EC /EC Mått B mm D mm Motormanövrerat spjäll som förhindrar bakluftflöde då aggregatet är avstängt DO (uppåtblåsande) och DU (neråtblåsande) H D*/* /EC Mått H mm

45 Tillval/monteringsdetaljer nslutning av uteluft DO (uppåtblåsande) DU (neråtblåsande) nslutes med flexibel slang Ø 100 mm. nslutes med flexibel slang Ø 100 mm. Installationssockel (erfordras då installationsgolv saknas) DO (uppåtblåsande) Förstansade genomföringar B H Förstansade genomföringar D Inspektionslucka Botten på aggregatet Skruvas ihop med aggregatet Installationssockel DO/* /EC /EC /EC /EC Mått B mm D mm H mm

46 Tillval/monteringsdetaljer Tilluftsplenum för montering ovanpå aggregatet och för kanalanslutning DO (uppåtblåsande) B H D DO/* /EC /EC /EC /EC Mått B mm D mm H mm Tilluftsplenum för montering ovanpå aggregatet med tilluftsgaller DO (uppåtblåsande) B H D DO/* /EC /EC /EC /EC Mått B mm D mm H mm

47 Tillval/monteringsdetaljer Återluftsplenum för montering ovanpå aggregatet och för anslutning till undertak eller för kanalanslutning DU (neråtblåsande) B H D DU/* /EC /EC /EC /EC Mått B mm D mm H mm Tilluftsplenum för montering under aggregatet med tilluftsgaller DU (neråtblåsande) B H D DU/* /EC /EC /EC /EC Mått B mm D mm H mm

48 Tillval/luftkylda kondensorer Luftflödeskonfigurationer Horisontellt luftflöde Vertikalt luftflöde 48

49 Tillval/luftkylda kondensorer Tekniska data/normal ljudnivå (BRE/BS och BRE/LT) 1) Matchande luftkyld kondensor 1) Fläktdata Fläkt D*/* 020/EC 026/EC 029/EC 030/EC BRE/ BS/022m BS/027m BS/027m BS/054b LT/022m LT/027m LT/027m LT/054b Direktdriven/axial ntal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 0,6 0,6 0,6 0,6 Köldmediedata Köldmedie HFC410 ntal köldmediekretsar Volym per krets l 3,3 6,6 6,6 6,6 Köldmediemängd per krets 2) kg 1,7 3,3 3,3 6,6 Hetgasanslutning 3) mm Vätskeanslutning 3) mm Ljuddata Ljudtrycksnivå 4) db() Eldata Se även kapitel Tekniska data/el för kombinationer med matchande klimataggregat nslutningsspänning 230/1+N+PE/50 Märkeffekt kw 0,6 0,6 0,6 1,2 Märkström 2,6 2,6 2,6 5,2 Mått och vikter Se rubrik Tekniska data/mått och vikter 1) Matchande luftkyld kondensor 1) Fläktdata Fläkt D*/* 039/EC 040/EC 050/EC 060/EC BRE/ BS/044m BS/054b BS/054b BS/065b LT/044m LT/054b LT/054b LT/065b Direktdriven/axial ntal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 0,6 0,6 0,6 0,6 Köldmediedata Köldmedie HFC410 ntal köldmediekretsar Volym per krets l 6,5 6,6 6,6 4,8 Köldmediemängd per krets 2) kg 3,3 6,6 6,6 4,8 Hetgasanslutning 3) mm Vätskeanslutning 3) mm Ljuddata Ljudtrycksnivå 4) db() Eldata Se även kapitel Tekniska data/el för kombinationer med matchande klimataggregat nslutningsspänning 230/1+N+PE/50 Märkeffekt kw 1,2 1,2 1,2 1,8 Märkström 5,2 5,2 5,2 7,9 Mått och vikter Se rubrik Tekniska data/mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) Kondensorn levereras skyddsfylld med kvävgas. 3) För rekommenderade rörledningsdimensioner se Installationsdata. 4) ngivna data gäller vid avstånd 10 m och med kondensorn uppställd på ett reflekterande underlag. 49

50 Tillval/luftkylda kondensorer Tekniska data/normal ljudnivå (BRE/BS och BRE/LT) 1) Matchande luftkyld kondensor 1) Fläktdata Fläkt D*/* 070/EC 080/EC 090/EC BRE/ BS/076b BS/076b BS/116b LT/076b LT/076b LT/116b Direktdriven/axial ntal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 0,6 0,6 0,6 Köldmediedata Köldmedie HFC410 ntal köldmediekretsar Volym per krets l 7,3 7,3 21,5 Köldmediemängd per krets 2) kg 7,3 7,3 21,5 Hetgasanslutning 3) mm Vätskeanslutning 3) mm Ljuddata Ljudtrycksnivå 4) db() Eldata Se även kapitel Tekniska data/el för kombinationer med matchande klimataggregat nslutningsspänning 230/1+N+PE/50 400/3+PE/50 Märkeffekt kw 1,8 1,8 3,0 Märkström 7,9 7,9 6,0 Mått och vikter Se rubrik Tekniska data/mått och vikter Tekniska data/låg ljudnivå (BRE/LN) 1) Matchande luftkyld kondensor 1) Fläktdata Fläkt D*/* 020/EC 026/EC 029/EC 030/EC BRE/ LN/022m LN/027m LN/027m LN/054b Direktdriven/axial ntal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 0,1 0,3 0,3 0,3 Köldmediedata Köldmedie HFC410 ntal köldmediekretsar Volym per krets l 3,3 6,6 6,6 6,6 Köldmediemängd per krets 2) kg 1,7 3,3 3,3 6,6 Hetgasanslutning 3) mm Vätskeanslutning 3) mm Ljuddata Ljudtrycksnivå 4) db() Eldata Se även kapitel Tekniska data/el för kombinationer med matchande klimataggregat nslutningsspänning 230/1+N+PE/50 Märkeffekt kw 0,3 0,7 0,7 1,0 Märkström 1,2 3,4 3,4 5,2 Mått och vikter Se rubrik Tekniska data/mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) Kondensorn levereras skyddsfylld med kvävgas. 3) För rekommenderade rörledningsdimensioner se Installationsdata. 4) ngivna data gäller vid avstånd 10 m och med kondensorn uppställd på ett reflekterande underlag. 50

51 Tillval/luftkylda kondensorer Tekniska data/låg ljudnivå (BRE/LN) 1) Matchande luftkyld kondensor 1) Fläktdata Fläkt D*/* 039/EC 040/EC 050/EC 060/EC BRE/ LN/044m LN/054b LN/054b LN/065b Direktdriven/axial ntal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 0,3 0,3 0,3 0,3 Köldmediedata Köldmedie HFC410 ntal köldmediekretsar Volym per krets l 6,5 6,6 6,6 4,8 Köldmediemängd per krets 2) kg 3,3 6,6 6,6 4,8 Hetgasanslutning 3) mm Vätskeanslutning 3) mm Ljuddata Ljudtrycksnivå 4) db() Eldata Se även kapitel Tekniska data/el för kombinationer med matchande klimataggregat nslutningsspänning 230/1+N+PE/50 Märkeffekt kw 1,0 1,0 1,0 1,3 Märkström 5,2 5,2 5,2 6,9 Mått och vikter Se rubrik Tekniska data/mått och vikter 1) Matchande luftkyld kondensor 1) Fläktdata Fläkt D*/* 070/EC 080/EC 090/EC BRE/ LN/076b LN/076b LN/116b Direktdriven/axial ntal fläktar Fläktdiameter mm Fläktvarvtal rpm Fläktmotorstorlek kw 0,3 0,3 0,6 Köldmediedata Köldmedie HFC410 ntal köldmediekretsar Volym per krets l 7,3 7,3 21,5 Köldmediemängd per krets 2) kg 7,3 7,3 21,5 Hetgasanslutning 3) mm Vätskeanslutning 3) mm Ljuddata Ljudtrycksnivå 4) db() Eldata Se även kapitel Tekniska data/el för kombinationer med matchande klimataggregat nslutningsspänning 230/1+N+PE/50 400/3+PE/50 Märkeffekt kw 1,3 1,3 1,8 Märkström 6,9 6,9 4,2 Mått och vikter Se rubrik Tekniska data/mått och vikter 1) Se beteckningsnyckel på sidan 2. 2) Kondensorn levereras skyddsfylld med kvävgas. 3) För rekommenderade rörledningsdimensioner se Installationsdata. 4) ngivna data gäller vid avstånd 10 m och med kondensorn uppställd på ett reflekterande underlag. 51

52 Tillval/luftkylda kondensorer Tekniska data/mått och vikter C D B Kondensorer med normal ljudnivå (BRE/BS och BRE/LT) Luftkyld kondensor BRE/ BS/022m BS/027m BS/044m BS/054b LT/022m LT/027m LT/044m LT/054b Mått mm B mm C mm D mm Vikt kg 85,0 101,5 137,5 167,0 Luftkyld kondensor BRE BS/065b BS/076b BS/116b LT/065b LT/076b LT/116b Mått mm B mm C mm D mm Vikt kg 191,0 213,0 339,0 Kondensorer med låg ljudnivå (BRE/LN) Luftkyld kondensor BRE/ LN/022m LN/027m LN/044m LN/054b Mått mm B mm C mm D mm Vikt kg 124,5 137,0 191,0 234,5 52

53 Tillval/luftkylda kondensorer Kondensorer med låg ljudnivå (BRE/LN) Luftkyld kondensor BRE/ LN/065b LN/076b LN/116b Mått mm B mm C mm D mm Vikt kg 276,0 302,0 396,5 53

54 Tillval/luftkylda kondensorer Installationsdata/erforderligt utrymme för luftflöde och service Vertikalt luftflöde > 4000 mm > 600 mm > 900 mm 1,1 x 1,1 x Horisontellt luftflöde 1,1 x 0,6 x 0,6 x OBS! Luftkyld kondensor som skall vara i drift vintertid, skall placeras och avskärmas så att den inte utsätts för vind som stör kondensorns luftflöde och påverkar köldmediesystemets kondenseringstryck. 54

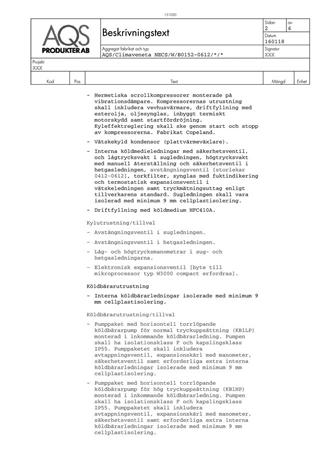

55 Beskrivningstext Kontakta vår kundtjänst för projektanpassad beskrivningstext 55
