1 Beskrivning Tryckhållningspumpar används för att hålla ett jämt tryck i sprinklersystemet, detta för att undvika onödiga starter av de automatiska sprinklerpumparna. De har en kompakt konstruktion, hög effektivitet, låg ljudnivå, tillförlitlig tätning och enkelt underhåll. Tekniska data Typ: Vertikal multistegs centrifugalpump Vätsketemperatur: - 20 C C Flödesområde: 1,2-4,5 m 3 /h Vätskans ph-värde: 4-10 Max. omgivningstemperatur: +40 C Max. arbetstryck: 24 bar Max. installationshöjd över havet: 1000m Art. num. Nominellt flöde (m 3 /h) Flödesområde (m 3 /h) Max. arbetstryck (bar) Max. inloppstryck (bar) Motoreffekt (kw) Spänning Max. verkningsgrad Röranslutningar LVR V 3 1,2 4, ,55 55% 50Hz ~ 220 V Oval fläns G1 LVR V 3 1,2 4, ,55 55% 50Hz ~ 380 V Oval fläns G1 LVR V 3 1,2 4, ,75 55% 50Hz ~ 220 V Oval fläns G1 LVR V 3 1,2 4, ,75 55% 50Hz ~ 380 V Oval fläns G1 Övriga applikationer Lämplig för pumpning av vätskor med låg viskositet vilka är icke-brännbara och icke-explosiva samt ej innehåller fasta partiklar eller fibrer. Vattenförsörjning och avlopp i höga byggnader, filtrering och överföring vid vattenverk, tryckstegring i huvudvattenledning. Tvätt- och rengöringssystem, matning till värmepannor, kylvattencirkulation, vattenreningssystem och hjälpsystem. Ultrafiltreringssystem, reningssystem med omvänd osmos, destilleringssystem, separatorer, swimmingpooler. Bevattning av jordbruksmark: sprinklerbevattning, droppbevattning. Mat & dryckesindustrin Brandbekämpningssystem Sprinkler Nordic AB förbehåller sig rätten att ändra tekniska uppgifter utan medgivande.

2 Motor Helt kapslad och fläktkyld elmotor Kapslingsklass: IP55 Standardvolt: 50Hz ~ 1x220V / 3x380V Identifikationskoder LV R 3-10 Omgivningstemperatur Pumphjulssteg Nominellt flöde (m 3 /h) Pumphus och bottenplatta i gjutjärn Vertikal flerstegs centrifugalpump Maximal omgivningstemperatur: +40 C Omgivningstemperaturer över +40 C eller installationshöjder över havet på mer än 1000 m kräver att en överdimensionerad motor används. På grund av den låga luftdensiteten och dålig kyleffekt kommer motorns uteffekt (P 2) att minska, se diagram nedan. I sådana fall kan det vara nödvändigt att använda en motor med en högre uteffekt. Exempel: När pumpen är installerad vid en höjd över havet på mer än 3500 meter kommer P 2 sjuka till 88%. När omgivningstemperaturen är +70 C kommer P 2 sjunka till 78%. Minimalt inloppstryck - NPSH Beräkning av inloppstryck H är rekommerad i dessa situationer: Vätsketemperaturen är hög Flödet är är mycket högre än nominellt flöde. Vatten hämtas från stora djup Vatten hämtas genom långa rör Inloppet är begränsat Sprinkler Nordic AB förbehåller sig rätten att ändra tekniska uppgifter utan medgivande.

3 Se till att det finns ett minimitryck på pumpens sugsida för att unvika kavitation. Den maximala sughöjden H i meter kan beräknas som följer: H = P b x 10.2-NPSH-H f-h v-h s P b = Barometriskt tryck i bar. (Barometriskt tryck kan sättas till 1 bar). I slutna system indikterar P b systemets tryck i bar. NPSH = Net Positive Suction Head Maximalt totala sughöjden i mvp. (Från NPSH-kurvan kan det högsta flödet pumpen kan leverera utläsas). H f = Friktionsförlust i sugledningen i mvp. (Vid det högsta flödet pumpen kan leverera) H v = Ångtryck i mvp (Avläses från ångtrycksskalan. H v beror på vätsketemperaturen tm ). H s = Säkerhetsmarginal = minimalt 0,5 mvp Om det beräknade H är ett positivt värde kan pumpen användas vid en sughöjd av maximalt H mvp. Om det beräknade H är ett negativt värde krävs ett minsta inloppstryck av H mvp. Maximalt inloppstryck LVR3-7 LVR3-9 = 10 bar OBS: För att undvika kavitation, välj aldrig en pump med driftpunkten för långt till höger på NPSH-kurvan. Kontrollera alltid NPSH-värdet för pumpen vid det högsta möjliga flödet. Alltid aktuellt inloppstryck + trycket mot en stängd ventil måste alltid vara mindre än det maximalt tillåtna arbetstrycket. Om maximalt tillåtet arbetstryck överskrids kan lagren i elmotorn skadas och livslängden på axeltätningen reduceras. Sprinkler Nordic AB förbehåller sig rätten att ändra tekniska uppgifter utan medgivande.

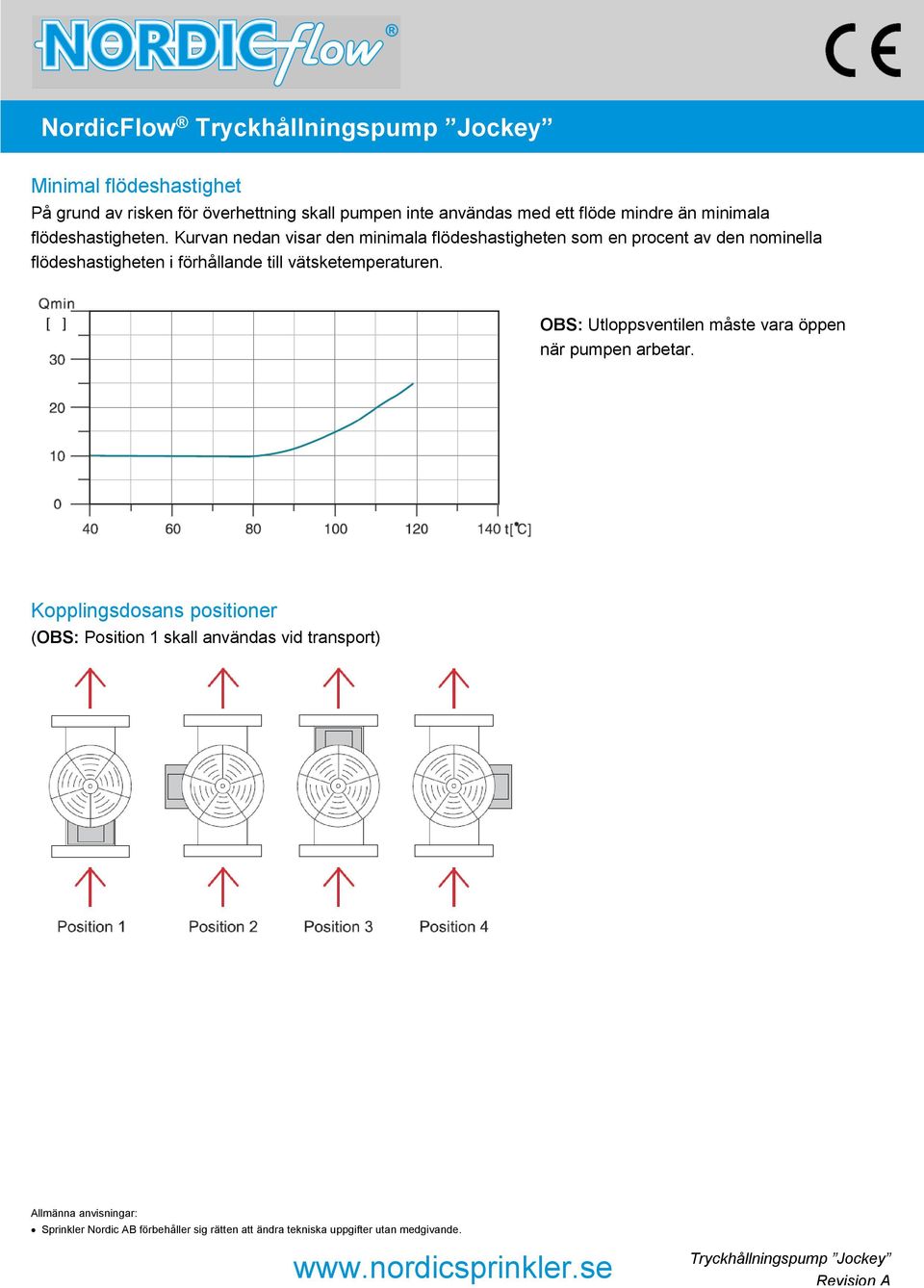

4 Minimal flödeshastighet På grund av risken för överhettning skall pumpen inte användas med ett flöde mindre än minimala flödeshastigheten. Kurvan nedan visar den minimala flödeshastigheten som en procent av den nominella flödeshastigheten i förhållande till vätsketemperaturen. OBS: Utloppsventilen måste vara öppen när pumpen arbetar. Kopplingsdosans positioner (OBS: Position 1 skall användas vid transport) Sprinkler Nordic AB förbehåller sig rätten att ändra tekniska uppgifter utan medgivande.

5 Materialspecifikation Nr. Del Material 1 Bas HT200 2 Avtappningsplugg AISI304 3 Primär diffusor AISI304 4 Diffusor med lager AISI304 5 Mediadiffusior AISI304 6 Pumphjul (impeller) AISI304 7 Slutlig volut AISI304 8 Motorbas HT200 9 Fyllplugg AISI Koppling Järnbaserad pulvermetallurgi 11 Motor 12 Skyddsplatta AISI Axeltätning 14 Ventilplugg AISI Pumpaxel AISI Pumphus AISI Oval fläns HT200 Riktlinjer för pumpkurvor Toleranser till ISO 9906, Annex A. Mätningarna har utförts med luftfritt vatten vid en temperatur på 20 C och en kinematisk viskositet på 1 mm 2 /s. För att unvika övehettning av motorn skall den inte används vid en stor sughöjd under lång tid. Avläsning av pumpkurvor De första QH-kurvorna gäller för enskilda pumpar. Den tunnare delen av kurvan anger arbetsområdet där långtidsdrift ej är tillåten, antalet pumpsteg anges även här. Den tjockare delen av kurvan anger arbetsområdet är tillåten för bästa effektivitet. Eta-kurvan visar pumpens effektivitet och är en genomsnittskurva för alla pumparna. P2-kurvan visar uteffekten för ett enskilt pumphjul (impeller). Den undre QH-kurvan gäller ett enskilt pumphjul (impeller) gäller för standardpumphjul. NPSH-kurvan är en genomsnittskurva för alla pumparna. Vid val av pump, lägg till en säkerhetsmarginal på minst 0,5 m. Sprinkler Nordic AB förbehåller sig rätten att ändra tekniska uppgifter utan medgivande.

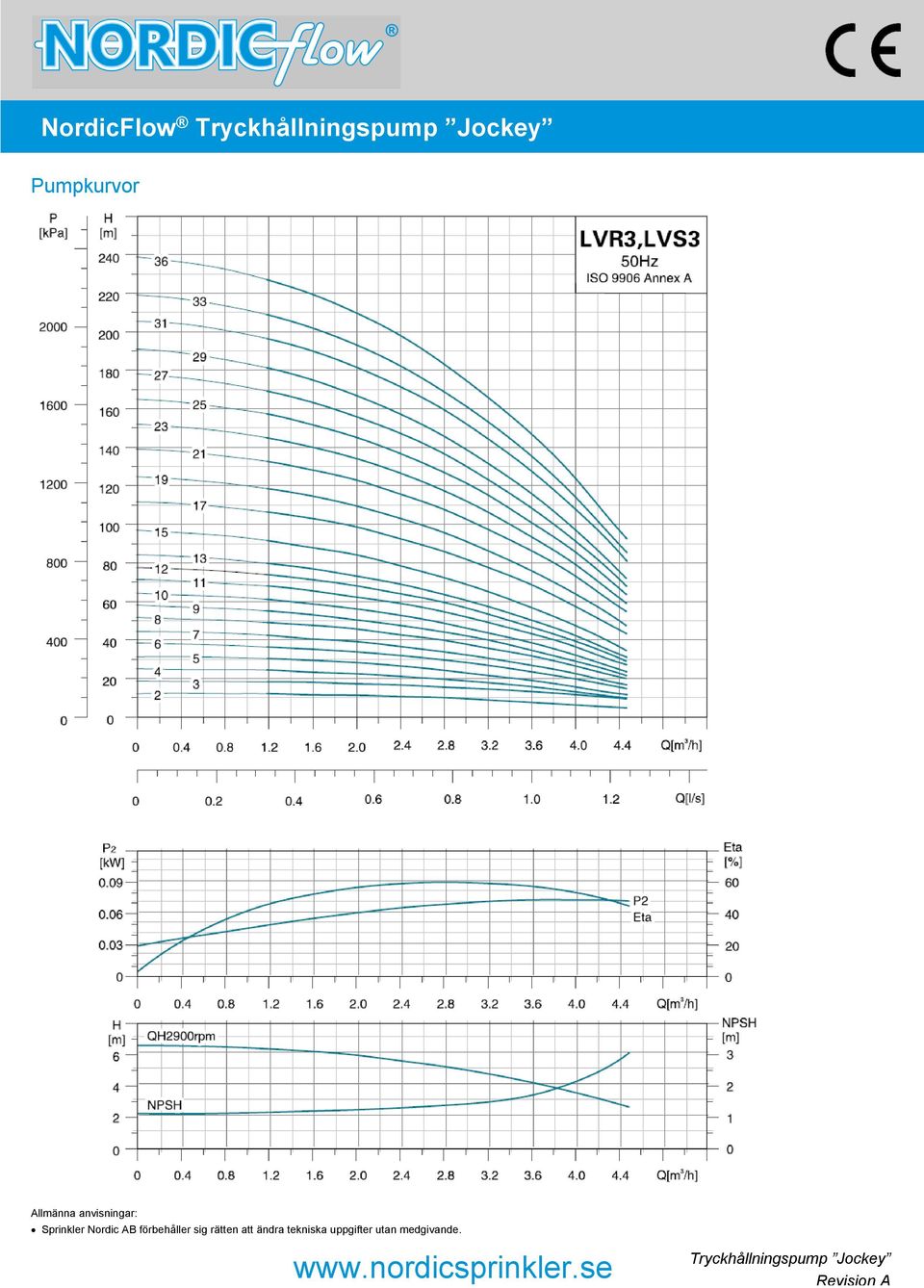

6 Pumpkurvor Sprinkler Nordic AB förbehåller sig rätten att ändra tekniska uppgifter utan medgivande.

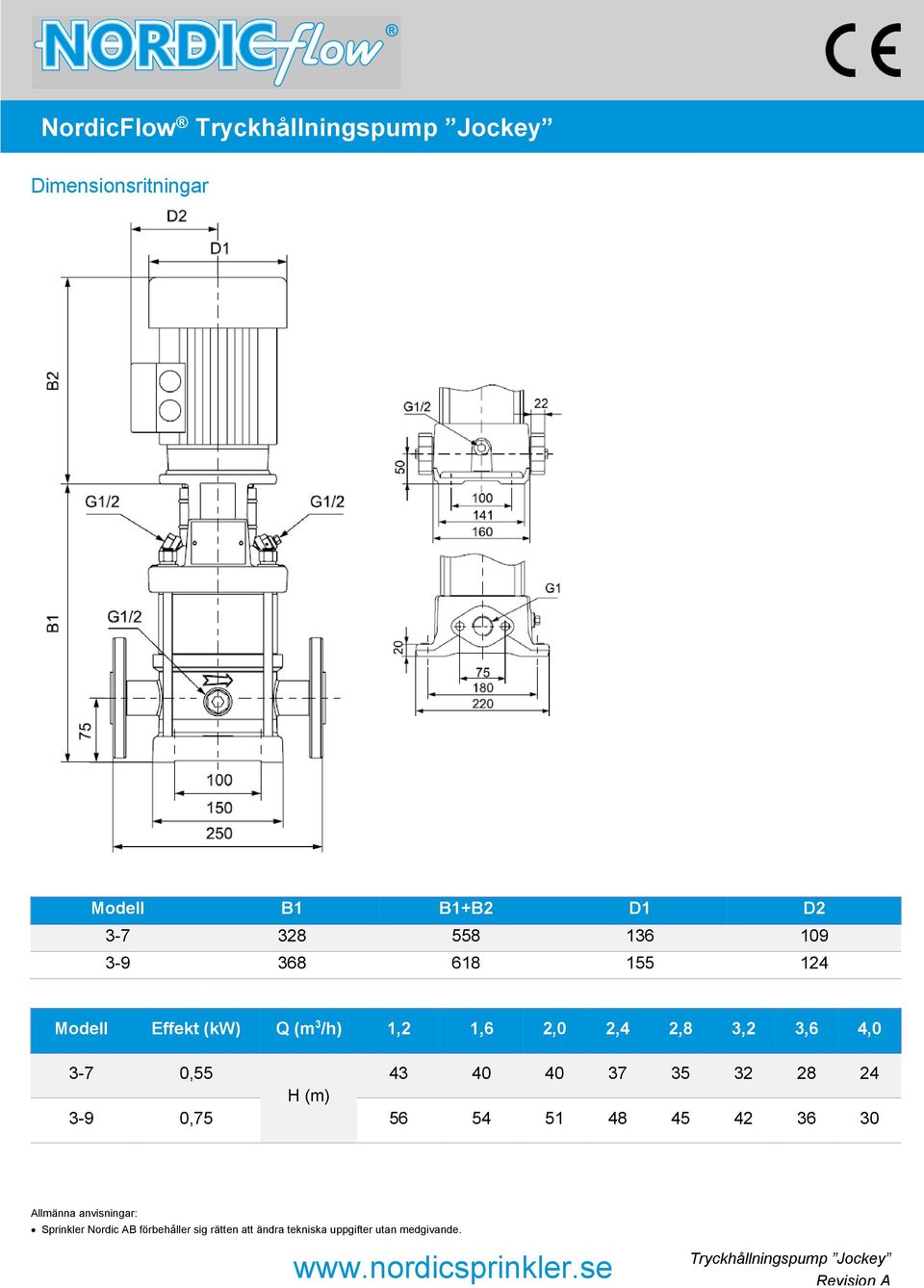

7 Dimensionsritningar Modell B1 B1+B2 D1 D Modell Effekt (kw) Q (m 3 /h) 1,2 1,6 2,0 2,4 2,8 3,2 3,6 4, , H (m) 3-9 0, Sprinkler Nordic AB förbehåller sig rätten att ändra tekniska uppgifter utan medgivande.
