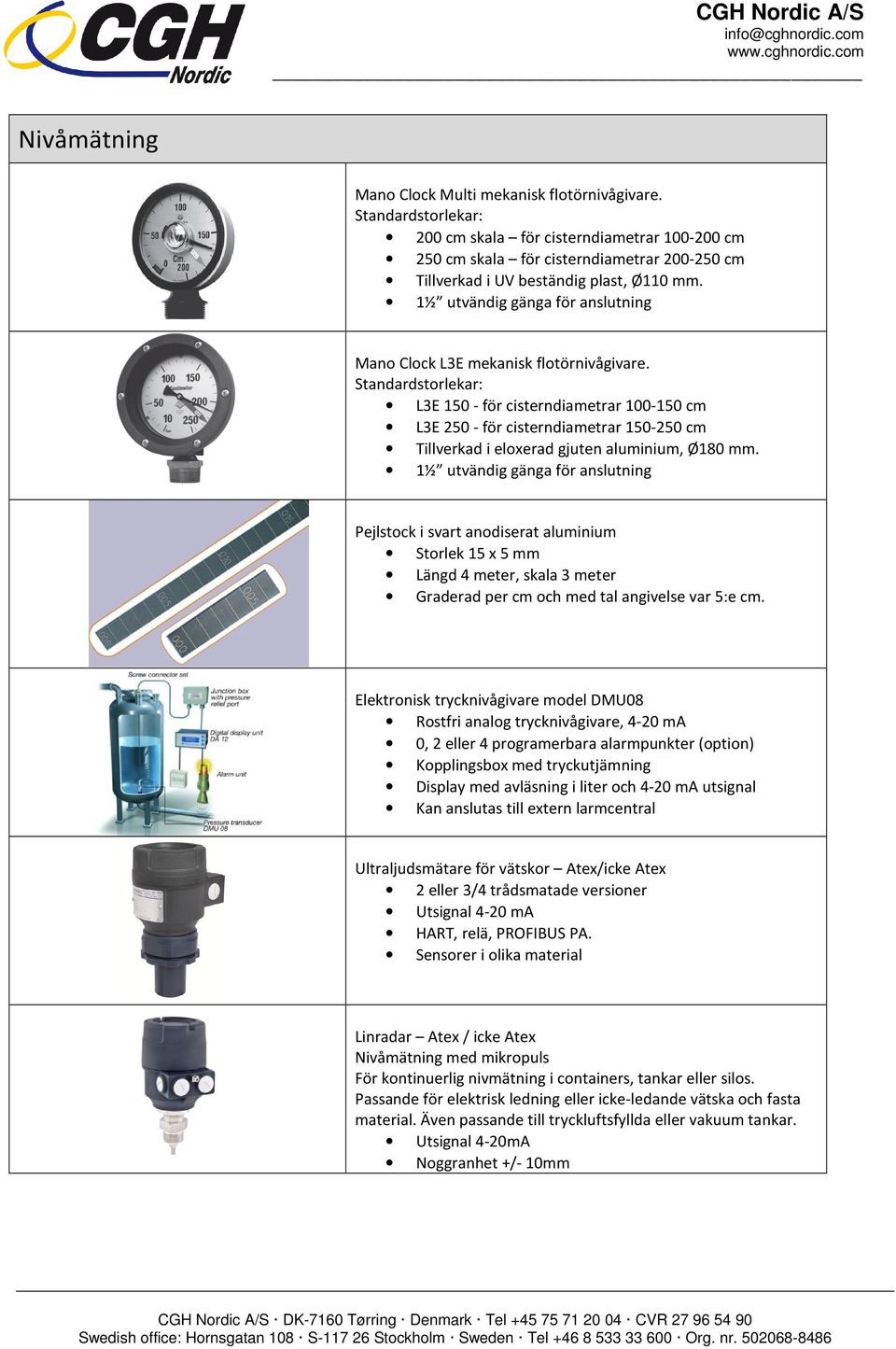

1 Nivåmätning Mano Clock Multi mekanisk flotörnivågivare. Standardstorlekar: 200 cm skala för cisterndiametrar cm 250 cm skala för cisterndiametrar cm Tillverkad i UV beständig plast, Ø110 mm. 1½ utvändig gänga för anslutning Mano Clock L3E mekanisk flotörnivågivare. Standardstorlekar: L3E för cisterndiametrar cm L3E för cisterndiametrar cm Tillverkad i eloxerad gjuten aluminium, Ø180 mm. 1½ utvändig gänga för anslutning Pejlstock i svart anodiserat aluminium Storlek 15 x 5 mm Längd 4 meter, skala 3 meter Graderad per cm och med tal angivelse var 5:e cm. Elektronisk trycknivågivare model DMU08 Rostfri analog trycknivågivare, 4-20 ma 0, 2 eller 4 programerbara alarmpunkter (option) Kopplingsbox med tryckutjämning Display med avläsning i liter och 4-20 ma utsignal Kan anslutas till extern larmcentral Ultraljudsmätare för vätskor Atex/icke Atex 2 eller 3/4 trådsmatade versioner Utsignal 4-20 ma HART, relä, PROFIBUS PA. Sensorer i olika material Linradar Atex / icke Atex Nivåmätning med mikropuls För kontinuerlig nivmätning i containers, tankar eller silos. Passande för elektrisk ledning eller icke-ledande vätska och fasta material. Även passande till tryckluftsfyllda eller vakuum tankar. Utsignal 4-20mA Noggranhet +/- 10mm

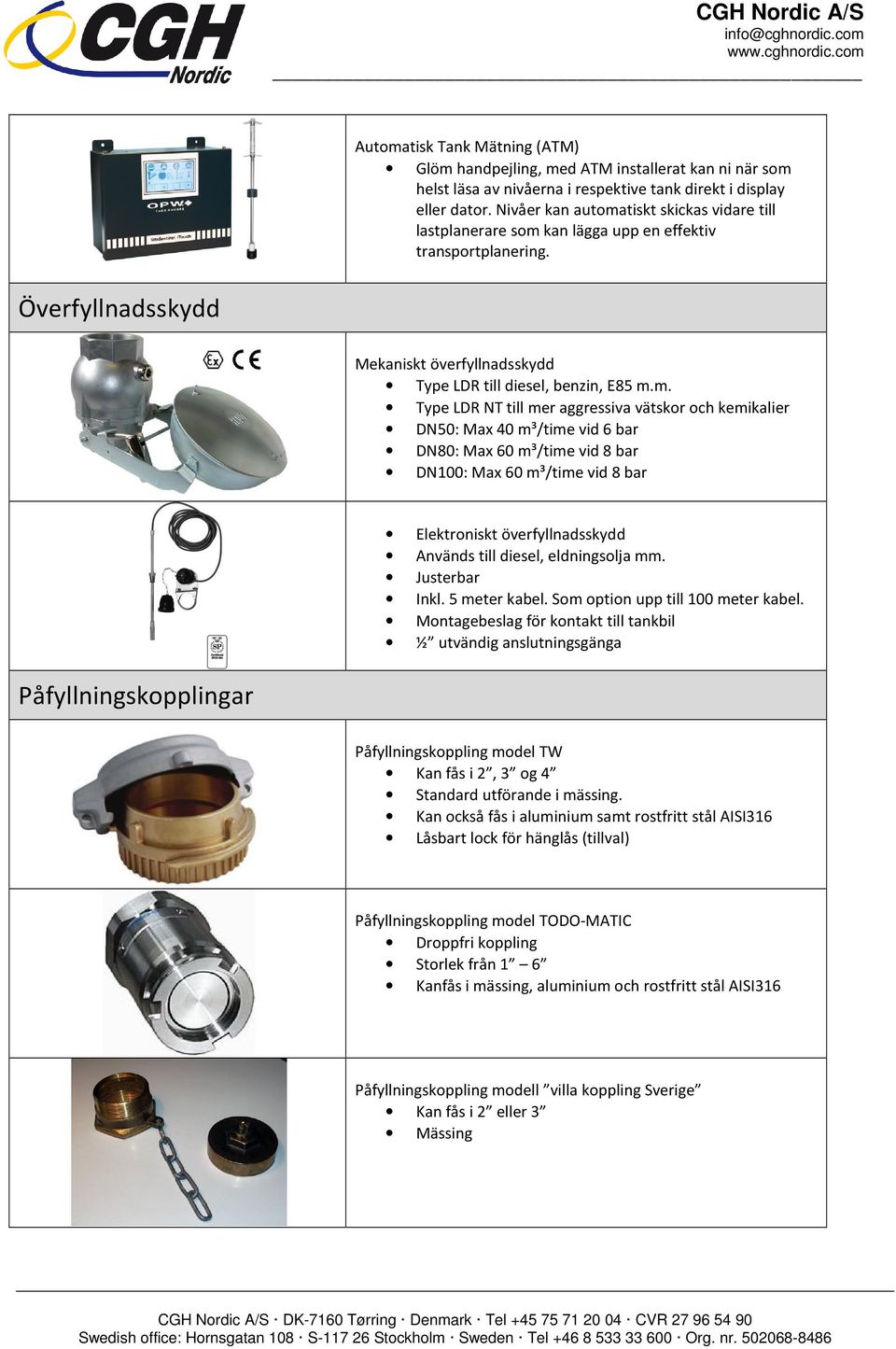

2 Automatisk Tank Mätning (ATM) Glöm handpejling, med ATM installerat kan ni när som helst läsa av nivåerna i respektive tank direkt i display eller dator. Nivåer kan automatiskt skickas vidare till lastplanerare som kan lägga upp en effektiv transportplanering. Överfyllnadsskydd Mekaniskt överfyllnadsskydd Type LDR till diesel, benzin, E85 m.m. Type LDR NT till mer aggressiva vätskor och kemikalier DN50: Max 40 m³/time vid 6 bar DN80: Max 60 m³/time vid 8 bar DN100: Max 60 m³/time vid 8 bar Elektroniskt överfyllnadsskydd Används till diesel, eldningsolja mm. Justerbar Inkl. 5 meter kabel. Som option upp till 100 meter kabel. Montagebeslag för kontakt till tankbil ½ utvändig anslutningsgänga Påfyllningskopplingar Påfyllningskoppling model TW Kan fås i 2, 3 og 4 Standard utförande i mässing. Kan också fås i aluminium samt rostfritt stål AISI316 Låsbart lock för hänglås (tillval) Påfyllningskoppling model TODO-MATIC Droppfri koppling Storlek från 1 6 Kanfås i mässing, aluminium och rostfritt stål AISI316 Påfyllningskoppling modell villa koppling Sverige Kan fås i 2 eller 3 Mässing

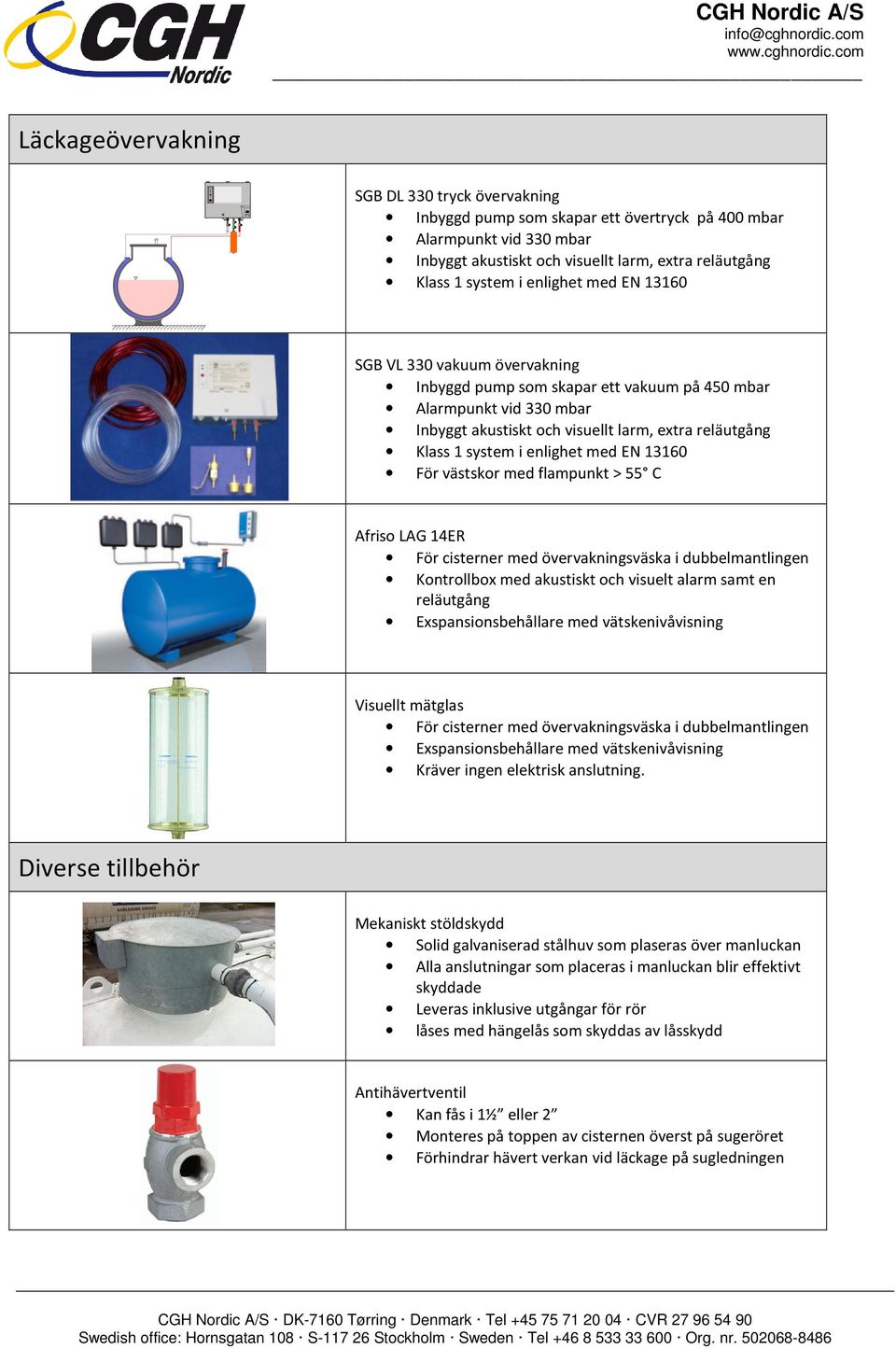

3 Läckageövervakning SGB DL 330 tryck övervakning Inbyggd pump som skapar ett övertryck på 400 mbar Alarmpunkt vid 330 mbar Inbyggt akustiskt och visuellt larm, extra reläutgång Klass 1 system i enlighet med EN SGB VL 330 vakuum övervakning Inbyggd pump som skapar ett vakuum på 450 mbar Alarmpunkt vid 330 mbar Inbyggt akustiskt och visuellt larm, extra reläutgång Klass 1 system i enlighet med EN För västskor med flampunkt > 55 C Afriso LAG 14ER För cisterner med övervakningsväska i dubbelmantlingen Kontrollbox med akustiskt och visuelt alarm samt en reläutgång Exspansionsbehållare med vätskenivåvisning Visuellt mätglas För cisterner med övervakningsväska i dubbelmantlingen Exspansionsbehållare med vätskenivåvisning Kräver ingen elektrisk anslutning. Diverse tillbehör Mekaniskt stöldskydd Solid galvaniserad stålhuv som plaseras över manluckan Alla anslutningar som placeras i manluckan blir effektivt skyddade Leveras inklusive utgångar för rör låses med hängelås som skyddas av låsskydd Antihävertventil Kan fås i 1½ eller 2 Monteres på toppen av cisternen överst på sugeröret Förhindrar hävert verkan vid läckage på sugledningen

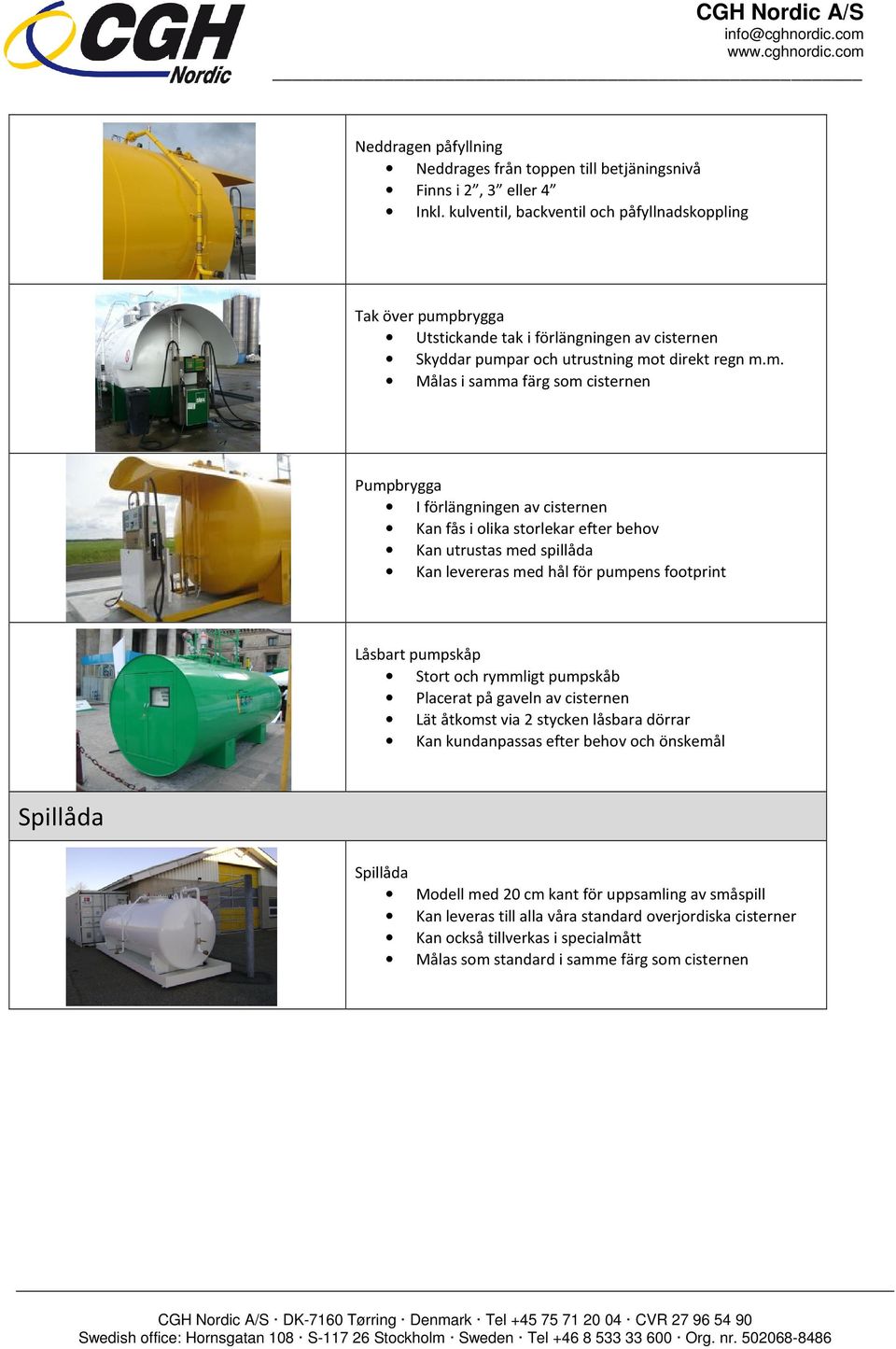

4 Neddragen påfyllning Neddrages från toppen till betjäningsnivå Finns i 2, 3 eller 4 Inkl. kulventil, backventil och påfyllnadskoppling Tak över pumpbrygga Utstickande tak i förlängningen av cisternen Skyddar pumpar och utrustning mot direkt regn m.m. Målas i samma färg som cisternen Pumpbrygga I förlängningen av cisternen Kan fås i olika storlekar efter behov Kan utrustas med spillåda Kan levereras med hål för pumpens footprint Låsbart pumpskåp Stort och rymmligt pumpskåb Placerat på gaveln av cisternen Lät åtkomst via 2 stycken låsbara dörrar Kan kundanpassas efter behov och önskemål Spillåda Spillåda Modell med 20 cm kant för uppsamling av småspill Kan leveras till alla våra standard overjordiska cisterner Kan också tillverkas i specialmått Målas som standard i samme färg som cisternen

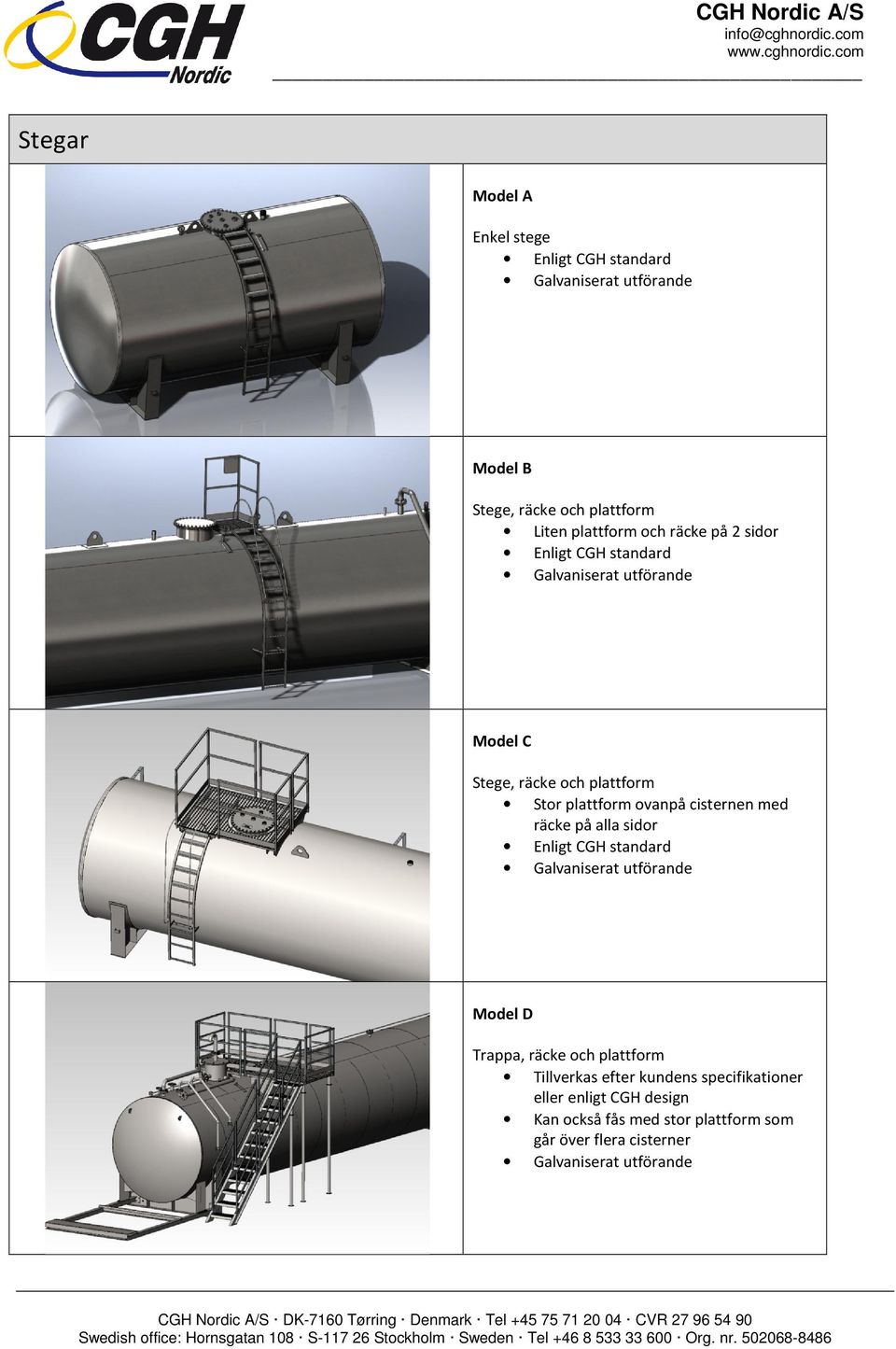

5 Stegar Model A Enkel stege Model B Stege, räcke och plattform Liten plattform och räcke på 2 sidor Model C Stege, räcke och plattform Stor plattform ovanpå cisternen med räcke på alla sidor Model D Trappa, räcke och plattform Tillverkas efter kundens specifikationer eller enligt CGH design Kan också fås med stor plattform som går över flera cisterner
