1 MAG-mätare VM 9024 optiflux 2000 DN PN 40/6 fläns Beskrivning» Magnetisk induktiv flödesmätare bestående av ett mätrör och en signalomvandlare i kompakt- eller väggmonterat utförande.» För VA-applikationer; flödesmätning i fyllda rör.» Lämplig för elektriskt ledande vätskor.» Mätrör i helsvetsad konstruktion.» Försedd med signalomvandlare VM 9035, VM 9037 eller VM 9039.» Hög driftsäkerhet och lång livslängd.» Lätt att installera.» Mediaberört material av PP är godkänt för dricksvatten enligt KTW, NSF, WRAS, ACS, KIWA.» Mediaberört material av HR är godkänt för dricksvatten enligt KTW, NSF, ACS, DVGW W270 samt på förfrågan KIWA. Varianter» DN , PN 2,5.» Flänsar av syrafast stål.» Elektroder av syrafast stål eller titanium.» Skyddsklass IP 68.» Markförlagd med raksträckor och kopplingar. Material och tekniska data mätrör VM 9024 Optiflux 2000 Material och arbetstemperatur Mätfel med signalomvandlare VM 9035 Mätfel med signalomvandlare VM 9037 Mätfel med signalomvandlare VM 9039 Repeterbarhet Kalibrering Omgivningstemperatur Mätområde DN med mediaberört material av PP -5 C till +90 C DN med mediaberört material av HR -5 C till +80 C mätelektroder av Hastelloy C flänsar av stål ± 0,2 % av uppmätt värde ± 1 mm/s ± 0,3 % av uppmätt värde ± 1 mm/s ± 0,5 % av uppmätt värde över 0,5 m/s, mätrörsberoende ± 2,5 mm/s under 0,5 m/s, oberoende av mätrör ± 0,1 % av uppmätt värde, minimum 1 mm/s tvåpunktskalibrering genom direkt volymjämförelse -40 C till +65 C -12 m/s till +12 m/s Tryckklass EN PN 40 för DN och DN 80 PN 16 för DN 65 och DN 100 PN 10 för DN PN 6 för DN

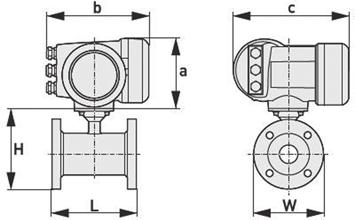

2 MAG-mätare VM 9024 optiflux 2000 DN PN 40/6 fläns Mått [mm] och vikt [kg] DN PN L H W Vikt Mått mätrör VM 9024 Optiflux 2000 a 88 mm b 139 mm c 106 mm Total höjd = H + a Mått kompakt version med VM 9035 IFC 300 a 155 mm b 230 mm c 260 mm Total höjd = H + a Mått kompakt version med VM 9037 IFC a 82 mm b 161 mm c 257 mm Total höjd = H + a Mått kompakt version med VM 9037 IFC a 186 mm b 161 mm c 184 mm Total höjd = H + a Montage Mätröret skall placeras så att det alltid är fyllt och med elektrodaxeln ungefärligt horisontell. Flödesriktningen är oväsentlig, normalt positiv riktning går att programmera om. För bästa mätnoggrannhet skall mätaren ha en raksträcka av minst 5xDN före inloppet och 2xDN efter utloppet. Vid montage i plaströr skall en jordningsring monteras. Vi rekommenderar förstärkta gummipackningar enligt DIN EN Form IBC. Om flänsar med upphöjd tätningsyta används (raised face) är dessa tätningar obligatoriska. Kontakta Ventim vid användning av andra packningar. 2

3 MAG-mätare VM 9024 optiflux 2000 DN PN 40/6 fläns Installation Lyft inte mätaren i kopplingsboxen eller signalomvandlaren, Se Bild 1. Installation och service får endast utföras av utbildad personal. För installation i explosionsfarligt område gäller särskilda anvisningar. Tänk på att signalomvandlare och mätrör kan vara parade vid leverans och i sådana fall skall dessa monteras tillsammans. I annat fall måste programmering av mätrörsdata göras på plats. Bild 1 Placering Mätröret skall placeras så att det alltid är fyllt och med elektrodaxeln ungefärligt horisontell. Flödesriktningen är oväsentlig, normalt positiv riktning går att programmera om. För bästa mätnoggrannhet skall mätaren ha en rak ostörd rörsträcka av 5 x DN före inloppet respektive 2 x DN efter utloppet, se Bild 2. Undvik extrem hetta, starka vibrationer eller direkt solljus samt platser med starka yttre magnetfält, se Bild 3. Vid kemikalieinblandning - undvik positioner strax nedströms blandningspunkten, se Bild 4. Använd jordningsringar vid montage i plastledning. Bild 2 Bild 3 Bild 4 3

4 MAG-mätare VM 9024 optiflux 2000 DN PN 40/6 fläns Närliggande reglerventil placeras EFTER mätaren och närliggande pump placeras FÖRE, Se Bild 5.Undvik att placera mätaren på högpunkter eller ställen där röret ej är helt fyllt, Se Bild 6. Undvik positioner där undertryck kan uppstå, Se Bild 7. Använd vakuumventil i rör med stor fallhöjd. Bild 5 Bild 6 Bild 7 Flänsar Tillse att rörflänsarna där mätaren skall monteras är parallella och fria från spänningar. Max avvikelse (Lmax - Lmin) är 0,5mm, Se Bild 8. Bild 8 Elektrisk anslutning Följ alltid elsäkerhetsverkets föreskrifter. Använd alltid separata kabelgenomföringar för varje kabel, blanda inte kablar för matning, mätrör och utsignaler, Se Bild 9. Mätrör ansluts till separat vägg- eller fältmonterad signalomvandlare med hjälp av två anslutningskablar. Se signalomvandlarens inkopplingsanvisning. Mätrör med påmonterad signalomvandlare (kompaktversion) har intern anslutning mellan mätrör och signalomvandlare, Se Bild 10. Mätröret ska ha elektrisk kontakt med vätskan i rörledningen. Inloppsledningen och utloppsledningen kortsluts med hjälp av medföljande ledningar. Om rörledningen inte är jordad skall dessutom en separat jordledning anslutas. Vid installation i plastledning krävs speciella jordningsringar, Se Bild 11. 4

5 MAG-mätare VM 9024 optiflux 2000 DN PN 40/6 fläns Bild 9 Bild 10 Bild 11 Åtdragningsmoment DN PN Bult Max moment [Nm] PFA, PTFE, ETFE polyurethane, hårdgummi xM xM xM xM xM xM xM xM xM xM xM xM xM xM xM xM xM xM xM xM xM

6 MAG-mätare Signalomvandlare VM 9024 VM 9035 optiflux IFC DN DN kombinerad PN 40/6 med mätrör fläns VM 9024 Beskrivning Signalomvandlare för media med låg konduktivitet eller hög %TS, snabba flödesförändringar, PH-förändringar och pulserande eller turbulenta flöden. För väggmontage (W) eller kompakt montage (C). Optimal nollpunktsstabilitet. Integrerad temperatur- och konduktivitetsmätning. Svensk meny. Varianter 12-24VDC. 24VAC/VDC. Utsignal: foundation fieldbus, profibus PA/DP, RS 485 modbus, HART. Fältutförande. Rackutförande. Tekniska data signalomvandlare VM 9035 IFC 300 Utsignal Spänningsmatning Effekt Kabellängd Mätfel analog, frekvens/puls, status/relä VAC, 50/60 Hz AC: 22 VA max 600 m ± 0,2% av uppmätt värde ± 1 mm/s Repeterbarhet ± 0,1% av uppmätt värde, minimum 1 mm/s Skyddsklass kompakt montage: IP66/67 enligt NEMA 4/4X väggmontage: IP65/66 enligt NEMA 4/4X VM 9024 med VM 9035 Omgivningstemperatur Minsta ledningsförmåga vatten Minsta ledningsförmåga övriga vätskor -40 C till +65 C 20 µs/cm 1 µs/cm Mått [mm] och vikt [kg] a b c d e g h Vikt [kg] 1. Fältutförande [C] ,2 2. Fältutförande [W] , ,7 3. Väggutförande [W] ,4 6

7 MAG-mätare Signalomvandlare VM 9024 VM 9037 optiflux IFC DN DN kombinerad PN 40/6 med mätrör fläns VM 9024 Beskrivning Signalomvandlare för VA- och miljöapplikationer. För väggmontage (W) eller kompakt montage (C) 0 och 45. Svensk meny. Varianter 12-24VDC. 24VAC/VDC, endast i ATEX. ATEX. Tekniska data signalomvandlare VM 9037 IFC 100 Utsignal Spänningsmatning Effekt Kabellängd Mätfel Repeterbarhet analog, frekvens/puls, status/relä VAC, 50/60 Hz AC: 7 VA max 600 m ± 0,3% av uppmätt värde ± 1 mm/s ± 0,1% av uppmätt värde, minimum 1 mm/s Skyddsklass IP66/67 enligt NEMA 4/4X Omgivningstemperatur Minsta ledningsförmåga vatten Minsta ledningsförmåga övriga vätskor varierar med valt utförande, temperaturer under -25 C kan påverka displayens läsbarhet 20 µs/cm 1 µs/cm VM 9024 med VM

8 MAG-mätare Signalomvandlare VM 9024 VM 9037 optiflux IFC DN DN kombinerad PN 40/6 med mätrör fläns VM 9024 Mått [mm] och vikt a b c d e f g h i k Vikt [kg] 1. Väggutförande [W] , , ,3 39,7 1,9 2. Kompakt version 0 [C] , Ø ,9 3. Kompakt version 45 [C] ,4 45º 186 Ø ,1 8

9 MAG-mätare Signalomvandlare VM 9024 VM 9039 optiflux IFC DN DN kombinerad PN 40/6 med mätrör fläns VM 9024 Beskrivning Signalomvandlare för VA- och miljöapplikationer. För väggmontage (W) eller kompakt montage (C). Svensk meny. Varianter 12-24VDC. Utan display. Modbus. Tekniska data Utsignal Spänningsmatning Effekt Mätfel Repeterbarhet analog, frekvens/puls, status/relä VAC, 50/60 Hz AC: 15 VA ± 0,5 % av uppmätt värde över 0,5 m/s, mätrörsberoende ± 2,5 mm/s under 0,5 m/s, oberoende av mätrör ± 0,1 % av uppmätt värde Skyddsklass kompakt montage: IP66/67 enligt NEMA 4/4X väggmontage: IP65/66 enligt NEMA 4/4X Omgivningstemperatur Minsta ledningsförmåga vatten Minsta ledningsförmåga övriga vätskor varierar med valt utförande, temperaturer under -25 C kan påverka displayens läsbarhet 20 µs/cm 5 µs/cm 9

10 MAG-mätare Signalomvandlare VM 9024 VM 9039 optiflux IFC DN DN kombinerad PN 40/6 med mätrör fläns VM 9024 Mått [mm] och vikt a b c d e f g h k Vikt [kg] 1. Väggutförande [W] , ,4 51,3 1,9 2. Kompakt version [C] ,8 10
