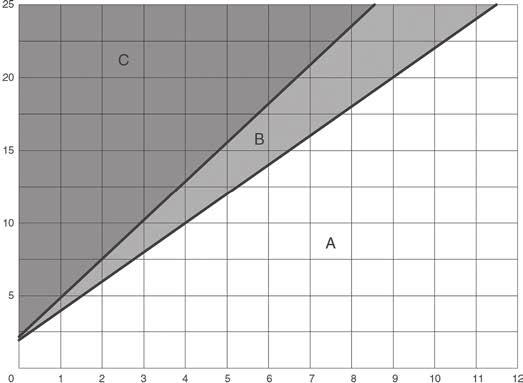

Kavitationsdiagram. Primärtryck (bar)
|
|
|
- Gösta Rolf Lindström
- för 5 år sedan
- Visningar:
Transkript
1 Beskrivning Vattenhydrauliskt styrd ventil för vattendistribution. Tryck, flöde och nivåer m.m. styrs helt utan el. Kontrollenhet GR.I.F.O. som standard för enkel justering av reaktionstid, öppningstid och stängningstid. Kan ersätta traditionella reglerutrustningar. Design enligt EN Flänsar enligt UNI EN Varianter PN 25, PN 40. PN 10, DN 200 Tryckområde 0,7-8 bar. Högre värden upp till 25 bar möjligt. Lägre värden än 0,7 bar möjligt. Fjärrstyrd ventilfunktion. Handmanövrerad. Andra funktioner, till exempel som överströmningsventil. Tekniska data Dimension DN Tryckklass PN Tryckklass PN anslutande flänsar Högsta temperatur C Kv-värde m 3 /h 40,6 40, Tryckområde bar 1,5-15 1,5-15 1,5-15 1,5-15 1,5-15 1,5-15 1,5-15 1,5-15 1,5-15 1,5-15 Material Hus och överdel segjärn EN-JS1040 Täckkägla DN rostfritt stål EN Täckkägla DN stål-segjärn Membran polyamid-nylon Huvudaxel rostfritt stål EN Tätningar NBR Membranhållare DN rostfritt stål EN Membranhållare DN rostfritt stål EN Säte DN rostfritt stål EN Säte DN syrafast stål EN Styrring brons CuSn5Zn5Pb5 Tryckutlopp syrafast stål EN Bultar och muttrar rostfritt stål EN Primärtryck (bar) Kavitationsdiagram A. Rekommenderat arbetsområde. B. Begynnande kavitation. C. Skadlig kavitation. Sekundärtryck (bar) 1
2 Tryckfallsdiagram Dimensioner [mm] och vikt Dimension DN 40/ Lågt tryckfall (0,1-15 bar) Max 3,9 6, Min 1 1,7 2,5 3,9 8, Flöde (l/s) Rekommenderat flöde Max 9, Korttidsdrift Max

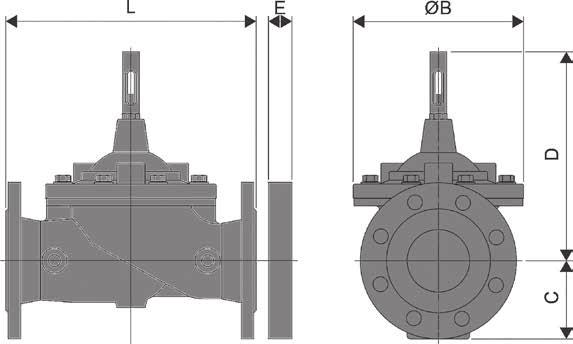

![Mått [mm] och vikt DN 40 50 65 80 100 150 200 250 300 400 L 230 230 290 310 350 480 600 730 850 1100 E 1 30 30 30 30 30 30 30 40 40 40 B 162 162 194 218 260 370 444 570 680 870 C 83 83 93 100 118 150](/docs-images/94/122289306/images/3-0.jpg "180 213 242 310 D 233 233 255 274 316 431 540 577 598 895 Vikt [kg] 18 18 23,5 28 39 84 138 264 405 704 1.")
3 Mått [mm] och vikt DN L E B C D Vikt [kg] , Dimension E avser endast situationer där det är nödvändigt att lägga till en strypfläns sekundärt om ventilen. Detta för att garantera ett mottryck som gör att ventilen fungerar korrekt eller om ventilen används för att reglera flödeshastigheten, måste flänsen installeras 5 DN sekundärt om ventilen och anslutas till styrningen. Vänligen kontakta Ventim för mer information. Märkning Ventilen är märkt med DN och fabrikat samt pil som visar flödesriktningen. Montage I horisontell ledning med överdelen uppåt. Smutsfilter skall installeras före ventil. Avstängningsventiler skall installeras före och efter ventil. Vi rekommenderar förstärkta gummipackningar enligt DIN EN Form IBC. Om flänsar med upphöjd tätningsyta används (raised face) är dessa tätningar obligatoriska. Skötsel Filtret måste kontrolleras regelbundet, särskilt vid tömning och fyllning av rör, och luften måste tömmas manuellt från överdelen. Vi rekommenderar att underhåll sker minst två gånger per år. Beställningstext i segjärn, DN..., PN 16 i flänsat utförande. 3
4 Tryckreducering VM 7695 PN 25 Tryckreduceringsventil. VM 7695-ND PN 16/25 Tryckreduceringsventil med timer och två inställningspunkter. VM 7695-T PN 16/25 Tryckstyrningsventil. VM PN 25 Tryckreducerings-/tryckhållningsventil. VM PN 16/25 Magnetventilstyrd tryckreduceringsventil. VM PN 25 Ventil för flödesbegränsning och tryckreducering. Min. arbetstryck: 1,5 bar. 4
5 Tryckreducering/stabilisering VM PN 25 Tryckreducerings-/tryckhållningsventil. VM R PN 25 Snabbavlastningsventil. VM S PN 25 Tryckhållningsventil. VM PN 16/25 Tryckhållnings-/tryckavlastningsventil. Min. arbetstryck: 1,5 bar. VM PN 16 Nivåstyrd tryckhållningsventil. Min-max styrning. VM PN 16/25 Ventil för flödesbegränsning och tryckreducering. 5
6 Tryckreducering/stabilisering forts. VM PN 16/25 Ventil för stabilisering av differenstryck. Flödesstyrda ventiler VM PN 25 Ventil för flödesberäkning. Min. arbetstryck: 1,2 bar. VM PN 25 Ventil för flödesbegränsning och tryckreducering. Min. arbetstryck: 1,5 bar. VM PN 16/25 Nivåstyrd flödesbegränsningsventil. Min. arbetstryck: 1,2 bar. VM PN 25 Magnetventilstyrd flödesbegränsningsventil. Min. arbetstryck: 1,2 bar. 6
7 Flödesstyrda ventiler forts. VM PN 16/25 Rörbrottsventil. Min. arbetstryck: 1,5 bar. Nivåstyrning VM PN 16 Nivåstyrd nivåhållningsventil. Min-max styrning. VM PN 16 Nivåstyrd ventil. Tryckklass: PN Min. arbetstryck: 0,6 bar. Min-max styrning. VM MCP PN 16 Nivåreglerventil. Tryckklass: PN Min. arbetstryck: 0,6 bar. Konstant nivå. VM Rotoway PN 16/25 Nivåreglerventil. Tryckklass: PN Min. arbetstryck: 0,6 bar. Konstant nivå. 7
8 Nivåstyrning forts. VM MCP PN 16/25 Magnetventilstyrd nivåreglerventil. Min. arbetstryck: 0,6 bar. Konstant nivå. VM PN 16/25 Nivåreglerventil, högre höjder. Min. arbetstryck: 0,25 bar för styrningen, 0,7 bar för ventilen. Magnetventilstyrda ventiler VM 7695-T PN 16/25 Tryckstyrningsventil. VM PN 16/25 Magnetventilstyrd tryckreduceringsventil. VM PN 16/25 Magnetventilstyrd tryckhållningsventil/tryckavlastningsventil. 8
9 Magnetventilstyrda ventiler VM PN 25 Magnetventilstyrd flödesbegränsningsventil. Tryckklass: PN Min. arbetstryck: 1,2 bar. VM PN 16/25 Magnetventilstyrd ventil. VM P PN 16 Batteridriven on-off ventil VM PN 16/25 Steg-för-steg magnetventil. Min. arbetstryck: 1,5 bar. VM MCP PN 16/25 Magnetventilstyrd nivåreglerventil. Min. arbetstryck: 0,6 bar. VM PN 16/25 Automatisk ventil för pumpstart/stopp. 9

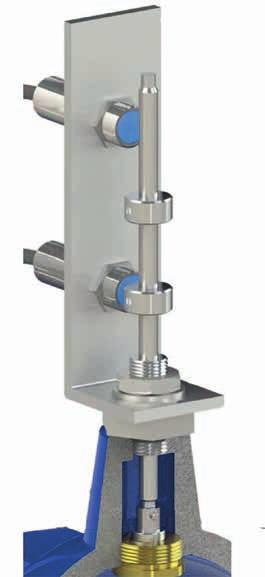

10 Tillbehör CSPO, on-off lägesindikator Montageenhet för lägesindikator som installeras på reglerventil VM 7695 med möjlihget att ge en on-off signal i förhållande tilld et öppna och stända läget. CSPL, kontaktlös linjär positionsomvandlare Linjär positionsomvandlare CSPL installeras på reglervnetil VM 7695 serien med möjlighet att ge en 4-20 ma utgång i förhållande till öppningsprocenten. 10
