CE-Märkt. SV60 Säkerhetsventiler. för ånga, gaser och vätskor
|
|
- Dan Strömberg
- för 5 år sedan
- Visningar:
Transkript

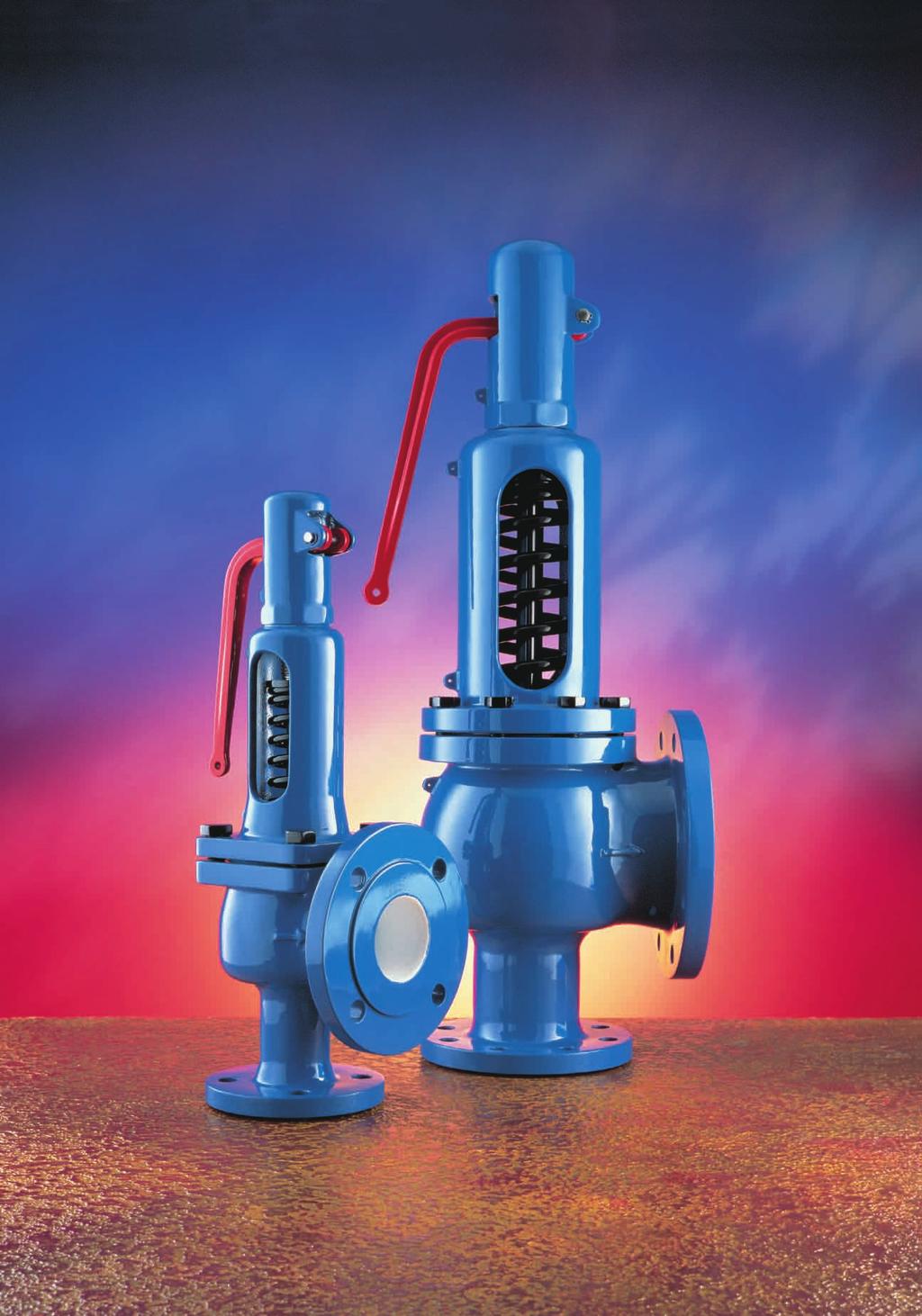

1 CE-Märkt SV60 Säkerhetsventiler för ånga, gaser och vätskor
2 Spirax Sarco säkerhetsventiler - skyddar människor, anläggning och process SV60 serien säkerhetsventiler från Spirax Sarco är fjäderstängande, höglyftande och designad för att skydda system mot höga tryck över ett brett område av industriella processer. SV60 serien är lämplig för ånga, gas och vätskor. SV60 serien är konkurrenskraftig lösning som är lämplig för de flesta applikationer såsom skydd av ångpannor, ledningar och tryckkärl, kompressorer och även som skydd för de flesta vanliga industriella applikationerna. Säkerhetsventilerna är enkla i sin design och finns i storlekarna DN20 upp till DN150 på inloppet och är lämpliga för tryck upp till 40 bar. människor Ett företags mest värdefulla tillgång är säker om vetskapen att deras säkerhet är satt främst anläggning Skydda anläggningen mot allvarliga skador från överskottstryck och säkerställ Skyddar fortsatt effektiv drift process Stora avbrott avbryter produktionen och Era kunder kan förloras. En fortsatt tillgång av produkter skyddar företagets image och vinst Kvalitet är standard Säkerhetsventiler skyddar människor, anläggning och process, så det får inte förekomma några kompromisser när det gäller kvalitet på vald säkerhetsventil. SV60 säkerhetsventil serien från Spirax Sarco följer standarden enligt AD-Merkblatt A2 och TRD 421 och ventilens prestationsförmåga har godkänts av TÜV. Ventilerna är även CE-märkta. Kvaliteten på tätheten är en kritisk faktor för alla säkerhetsventiler och varje säkerhetsventil från Spirax Sarco är testad för att säkerställa att tätheten överenstämmer med det Amerikanska Petrokemiska Institutet s standard, API 527. Spirax Sarco är ett företag som är certifierat enligt BS EN ISO 9001 Lagervara Kompakt design för stora flöden Användarfördelar Stort produktsortiment med flera olika val av husmaterial, fjäderhus och spak eller gastäta överdelar för att klara de flesta applikationer. Godkännande av oberoende instans. API 527 klassad täthet. Spirax Sarco s garanti av teknisk support, kunskap och service över hela världen. 2

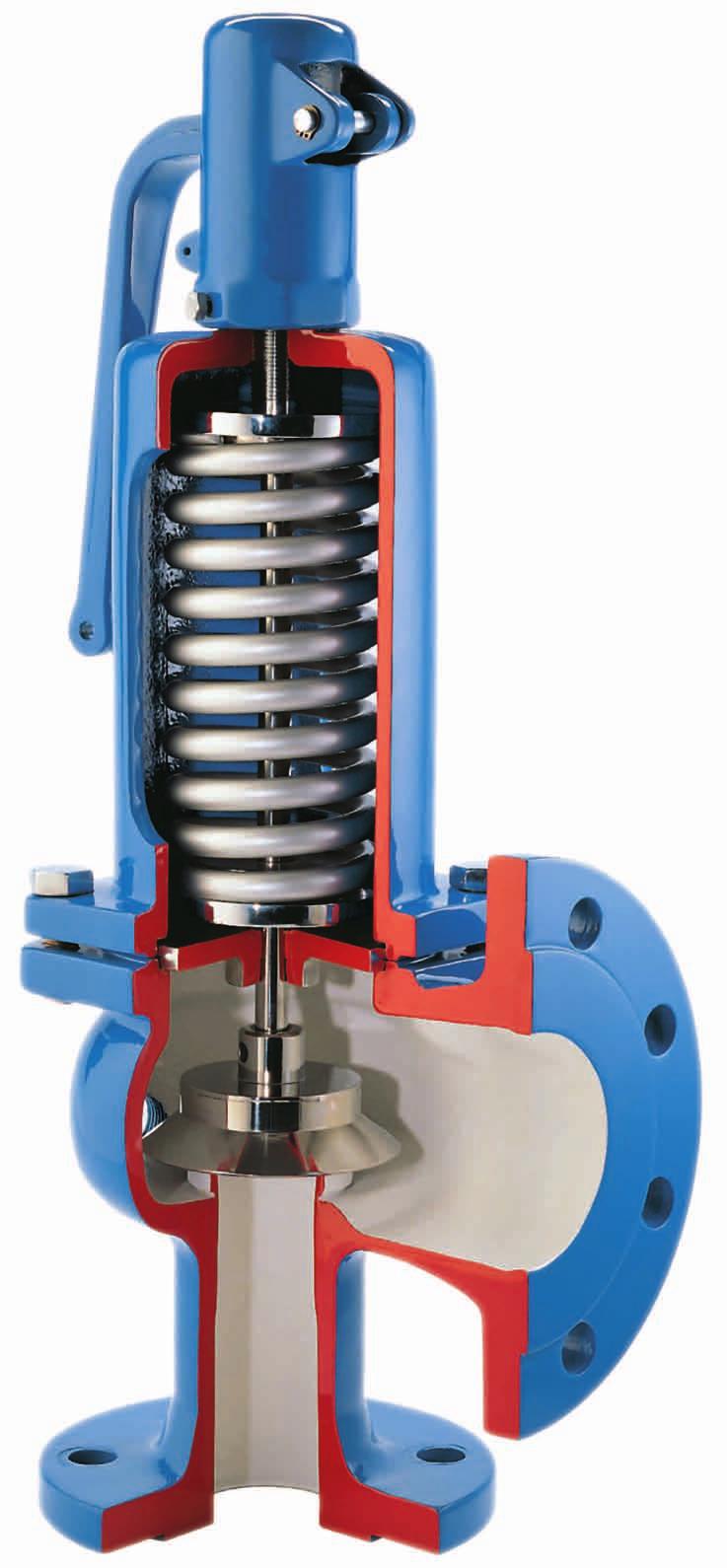

3 Tillval Tillval Skyddad gastät kåpa. Lättverks spak med packning för periodiska tester. Fjäder i krom vanadium ger stabilitet vid höga temperaturer och eliminerar fjäderutmattning. Öppet eller slutet fjäderhus. Härdad kägla och säte i rostfritt stål, polerat till en plan yta. 3
4 Dimensionering av säkerhetsventil Bestäm det maximala flödet En säkerhetsventil måste klara maximalt flöde för systemet, t ex vid full last från ångpannan eller maximalt flöde genom en ventil. Bestäm öppningstrycket Öppningstrycket måste vara tillräckligt lågt ställt för att säkerställa att det tillåtna maximala trycket på pannan, kärlet eller systemet som den skyddar inte överstigs. Inställt öppningstryck måste vara tillräckligt högt ställt för att säkerställa att det finns tillräcklig marginal över normalt driftstryck i systemet för att säkerhetsventilen skall kunna stänga. Emellertid så får det inte vara högre än systemets maximala tillåtna tryck. För säkerhetsventiler som installeras efter tryckreduceringsventil är det viktigt att bestämma öppningstryck vid noll last eftersom detta kan vara betydligt högre än arbetstrycket för en direktverkande ventiltyp. Såvida inte driftsvillkoren säger annorlunda skall säkerhetsventilens öppningstryck alltid ställas in så högt över systemets arbetstryck som möjligt, med tilltagen marginal för utblåsningen. Det finns ofta en frestelse att ställa in öppningstrycket på säkerhetsventiler nära arbetstrycket vilket kan leda till dålig täthet och driftsstörningar. Välj en lämplig storlek på säkerhetsventilen När valet av säkerhetsventil är gjort och flödet och öppningstrycket är bestämt, kan korrekt storlek bestämmas. För media såsom ånga, luft och vatten finns det kapacitets diagram som vanligtvis är tillräckliga för att välja rätt storlek på säkerhetsventilen. Det är en, vilken kapacitet precis överstiger den erfoderliga kapaciteten vid önskat övertryck. När kapacitets diagram inte finns att tillgå eller inte tillgodoser det särskilda mediat måste den minsta erfoderliga flödesarean beräknas och en ventil med en större flödesarea måste väljas. För hetvatten system där flash ånga uppstår, är kapacitets diagrammen för vatten olämpliga eftersom en del av utblåsningen kommer att vara ånga och detta måste vara med i beräkningen vid valet av säkerhetsventil. Installationsexempel Skydd av pannor Ångpannor har väldigt specifika krav för säkerhetsventiers utförande och prestation. Säkerhetsventilen skall säkerställa att övertryck inte kan bildas i pannan. 4
5 Kapaciteter SV60 flödeskapacitet för ånga kg/h (enl. AD-Merkblatt A2 och TRD 421) Ventil storlek DN 2 0 / / / / / / / / / / 250 Öppning (mm) Area (mm²) w (P > 4 bar) Öppningstryck (bar ö) Flödeskapacitet för ånga kg/h SV60 flödeskapacitet för luft m 3 / h vid 0 C och 1013 mbar (enl. AD-Merkblatt A2 och TRD 421) Ventil storlek DN 2 0 / / / / / / / / / / 250 Öppning (mm) Area (mm²) w (P > 4 bar) Öppningstryck (bar ö) Flödeskapacitet för luft m³/h
6 Tekniska data SV604 SV607 Storlekar och anslutningar Anslutning inlopp PN40 or ANSI 300 PN25 DN20 till DN150 Anslutning utlopp PN16 or ANSI 150 PN16 Material Hus Fjäderhus Överdel Säte Kolstål SG segjärn GSC-25 GGG 40.3 Kolstål SG segjärn GS-C25 GGG 40.3 SG segjärn SG segjärn GGG-40.3 GGG 40.3 Rostfritt stål Rostfritt stål Kägla Rostfritt stål Rostfritt stål Härdat Härdat Tryckklass PN40 PN25 Arbetsområde Öppningstryck 0.2 till 40 bar 0.2 till 25 bar Temperatur område -10 C till C -10 C till C Dimensioner och vikter (ungefärliga) i mm och kg C B A Anslutning Inlopp Utlopp A B C vikt DN20 DN DN25 DN DN32 DN DN40 DN DN50 DN DN65 DN DN80 DN DN100 DN DN125 DN DN150 DN
7 Installation Säkerhetsventil monterad med vertikal spindel Stöd för röret Utblåsrör till en säker plats Kontinuerligt fall Dräneringsrör till säker plats Vid installation av säkerhetsventil skall följande viktiga punkter observeras. Vid funderingar kontakta Spirax Sarco AB. Säkerhetsventilen skall alltid installeras i lodrätt läge med fjäderhuset uppåt. Avstängningsventil får aldrig installeras i inlopps- eller utblåsningsröret. Utblåsningsröret får inte vara mindre än utloppsanslutningen på säkerhetsventilen. Säkerhetsventilen får inte utsättas för stora påfrestningar vid installation. Detta kan orsaka vridningar och läckage. Om lyft på säkerhetsventilens utblåsningsledning inte kan undvikas måste lågpunkterna dräneras till säker plats så att kondensat el. vatten inte finns kvar i ledningen. Utblåsningsröret skall dimensioneras så att inte uppbyggt mottryck överstiger 12% av det inställda öppningstrycket. Spirax Sarco Installation och Underhållsinstruktioner (IMI) skall alltid konsulteras före installation. Val av SV60 säkerhetsventil Serie nummer SV60 SV60 Hus material 4 = Stål 4 7 = SG segjärn Konfiguration A = Stängt lättverk / spak B = Stängt lättverk / gastät överdel C = Stängt lättverk / spak med packning D = Öppet lättverk / spak A Tätningsmaterial S = Rostfritt stål S Exempel SV60 4 A S Beställnigsexempel Exempel: 1 Spirax Sarco DN50 SV604AS PN40 inlopp, ÖT 6 bar 7
8 Spirax Sarco produkter, service och support Ett samarbete med Spirax Sarco erbjuder kunskap, service och produkter över hela världen för effektivt användande av ånga och andra industriella vätskor. Teknisk support Erfaren teknisk personal finns tillgänglig för att studera Er fabrik och applikationsproblem vilket leder till korrekt dimensionering och val av utrustning. Vårt täckande produkt sortiment inkluderar: Pneumatiska och elektriska reglerventiler Värmeväxlarpaket och renångegeneratorer Flödesmätare Pannutrustning Tryckreduceringsventiler Reservdelar Reservdelar och råd av experter finns tillgängliga via vår världsomfattende Spirax Sarco organisation med specialister i varje land. Service Reparationer kan utföras antingen på plats eller på huvudlagret av välutbildad personal. Kalibrering av utrustning finns som service i de 39 länder som Spirax Sarco s organisation omfattar. Utbildning Korrekt dimensionering, applikation och kalibrering är några av huvudpunkterna som krävs för att lyckas med att lösa regler problem. Spirax Sarco erbjuder en världsomfattande organisation för utbildning i något av de 32 fullt utrustade träningscentrumen för teknisk utbildning runt om i världen. Självverkande temperatur regleringar Programmerbara elektriska regulatorer Pneumatiska regulatorer Säkerhetsventiler Ångfällor Kontrollsystem för kondensatavledare Kondensatpumpar Avspänningskärl Separatorer Smutsfilter Avstängningsventiler Backventiler Luftfuktare SV60 Spirax Sarco AB Västberga Allé 60, Hägersten Tel: +46 (8) Fax: +46 (8) Info@se.SpiraxSarco.com Internet: Copyright 2001 Spirax Sarco is a registered trademark of Spirax-Sarco Limited 8 SB-S13-36 CH Issue 1
