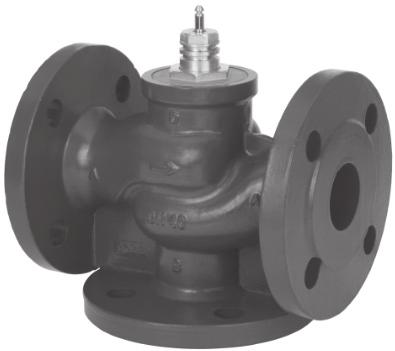

Sätesventiler (PN 16) VF 2 2-vägsventil, fläns VF 3 3-vägsventil, fläns
|
|
- Roger Jansson
- för 5 år sedan
- Visningar:
Transkript
1 Datablad Sätesventiler (PN 16) VF 2 2-vägsventil, fläns VF 3 3-vägsventil, fläns Beskrivning VF 2 VF 3 VF 2- och VF 3-ventiler ger en kostnadseffektiv kvalitetslösning för de flesta vatten- och kyltillämpningar. Ventilerna är konstruerade för att kombineras med följande motorer: DN med motorerna AMV(E) 335, AMV(E) 435 eller AMV(E) 438 SU. DN med motorerna AMV(E) 335 eller AMV(E) 435-motorer DN 100 med motorerna AMV(E) 55, AMV(E) 56, AMV 423 eller AMV 523 DN 125, 150 med motorerna AMV(E) 55, AMV(E) 56, AMV(E) 85 eller AMV(E) 86 Kombinationer med andra motorer kan ses under tillbehör. Egenskaper: Bubbeltät konstruktion. Mekanisk snäppanslutning av AMV(E) 335 och AMV(E) 435. Tillhörande 2-portsventil. Lämplig för fördelningstillämpningar (3-ports). Huvuddata: DN k VS 0, m 3 /h PN 16 Temperatur: - Cirkulerande vatten/vatten med upp till 50 % glykol: 2 ( 10*) 130 C (DN ) 2 ( 10*) 200 C (DN 125, 150) * Använd ventilspindelvärmare vid temperaturer från -10 upp till +2 C Flänsanslutningar PN 16. Överensstämmer med tryckkärlsdirektivet 97/23/EG Beställning Exempel: 2-vägsventil, DN 15, k VS 1,6, PN 6, t max 130 C, flänsanslutning - 1 VL 2 DN 15 ventil Best nr: 065Z vägsventiler VF 2 DN k VS t max. Best nr (m 3 /h) ( o C) 0,63 065Z0271 1,0 065Z ,6 065Z0273 2,5 065Z0274 4,0 065Z ,3 065Z Z Z Z Z Z Z B B B vägsventiler VF 3 DN k VS t max. Best nr (m 3 /h) ( o C) 0,63 065Z0251 1,0 065Z ,6 065Z0253 2,5 065Z0254 4,0 065Z ,3 065Z Z Z Z Z Z Z B B B3150 DEN-SMT/SI VD.LS.D5.07 Danfoss 02/2012 1
2 Beställning (fortsättning) Tillbehör - Adapter DN Ställdon max. p (bar) Best nr AMV(E) 15, 25, 35, 323, 423, 523 4,0 065Z AMV(E) 55, 56, 323, 423, 523 2,5 065Z0312 Tillbehör Spindelvärmare (för den nya generationen DN ventiler och DN standardventiler) DN Ställdon Matningsspänning Best. nr spindelvärmare Best. nr adapter AMV(E) 335, 435 / AMV(E) 438 SU bifogad 065Z AMV(E) 25/35 065Z AMV(E) 55, Z V 100 AMV(E) 55, Z7020 / 100 AMV 423, 523 / / 125, 150 AMV(E) 55, Z7022 / 125, 150 AMV(E) 85, Z7021 / Servicesatser Typ DN Best nr Z Z Z0323 Packbox Z ,50 065Z ,80 065Z B , B0007 Tekniska data Nominell diameter DN k VS värde m 3 /h 0,63 1,0 1,6 2,5 4,0 6, Slaglängd mm Reglerområde 30:1 50:1 100:1 Reglerkarakteristik LOG: port A-AB; LIN: port B-AB Kavitationsfaktor z 0,4 Läckage A AB bubbeltät konstruktion B - AB 1,0 % of k VS Tryckklass PN 16 Max. stängningstryck (blandning) bar 4 2,5 1,0 1) 1,5 2) 3) 0,2 0,5 3) 3,0 4) 1,5 4) 1,0 2) 0,5 2) Max. stängningstryck (fördelning) 1 Ej tillämpligt Medier Vatten/glykolblandat vatten upp till 50 % Mediets ph Min. 7, Max. 10 Mediatemperatur o C 2 ( 10 5) ) ( 10 5) ) 200 Anslutningar Fläns PN 16 enligt EN Materials Ventilhus Gråjärn EN-GJL-250 (GG-25) Modulärt segjärn EN-GJS LT (GGG 40,3) Ventilspindel Rostfritt stål Ventilkägla Mässing Rödgods CuSn5Zn5Pb5 (Rg 5) GGG 40 Stuffing box sealing EPDM PFTE 1) För motorerna AMV 56, AMV 423, AMV 523 2) För motorn AMV(E) 55 3) För motorn AMV(E) 56 4) För motorerna AMV(E) 85, AMV(E) 86 5) Använd ventilspindelvärmare vid temperaturer från -10 upp till +2 C 2 VD.LS.D5.07 Danfoss 02/2012 DEN-SMT/SI
3 Tryck/temperatur-diagram PN 16 Arbetsområde DN EN-GJL-250 (GG-25) PN 16 Arbetsområde DN 125, 150 EN-GJS LT (GGG 40,3) Högsta tillåtna drifttryck som en funktion av medietemperaturen (enligt EN ) Ventilkarakteristik Ventilkarakteristik log (2-vägs) Ventilkarakteristik log/lin (3-vägs) DEN-SMT/SI VD.LS.D5.07 Danfoss 02/2012 3
4 Installation Ventilmontering Rören ska rengöras och vara fria från metallspån innan ventilen monteras. Ventilen ska monteras enligt den flödesriktning som anges på ventilhuset. Mekaniska belastningar på ventilhuset orsakade av rören är inte tillåtna. Ventilen ska även monteras vibrationsfritt. Installation av ventilen med ställdonet är tillåtet i horisontellt och upprätt läge. Installation med ställdonet nedåt är inte tillåtet. A AB A AB B B Blandning Fördelning Figur 1: Anslutning för blandning eller fördelning Figur 3: Blandningsventil använd i en fördelningstillämpning Figur 2: Blandningsventil använd i en blandningstillämpning Figur 4: Fördelningsventil använd i en fördelningstillämpning Anslutning för blandning eller fördelning En 3-vägsventil kan användas antingen som en blandnings- eller en fördelningsventil (figur 1). Om en 3-vägsventil installeras som blandningsventil, vilket betyder att portarna A och B är inloppsportar och porten AB är utloppsport, kan den installeras i en blandnings- (figur 2) eller en fördelningstillämpning (figur 3). En 3-vägsventil kan också installeras som fördelningsventil i fördelningstillämpningar (figur 4), vilket betyder att porten AB är inlopp och portarna A och B är utlopp. Obs! Endast ventilerna DN är lämpliga för fördelningsinstallationer. Max. stängningstryck är inte det samma för blandnings- och fördelningstillämpningar. Se de värden som anges i avsnittet Tekniska data. Skrotning Ventilen ska demonteras och delarna sorteras i olika materialgrupper innan de skrotas. 4 VD.LS.D5.07 Danfoss 02/2012 DEN-SMT/SI
5 Dimensionering Flöde (vätska med densiteten 1) l/sek. m 3 /h Δp max FLÖDE Tryckfall kpa kpa (100 kpa = 1bar = ~ 10 m H 2 O) Exempel Designdata: Flöde: 6 m 3 /h Systemtryckfall: 55 kpa Hitta den horisontella linje som motsvarar flödet 6 m 3 /h (linje A A). Ventilens påverkan ges av ekvationen: p1 Ventilauktoritet, a = p1+ p2 Där: Δp1 = tryckfallet över den helt öppna ventilen Δp2 = tryckfallet längs resten av kretsen med en helt öppen ventil Den ideala ventilen skulle ge ett tryckfall motsvarande systemtryckfallet (dvs. påverkan motsvarande 0,5): om: Δp1 = Δp2 a = Δp1 2 Δp1 = 0,5 tryckfall som motsvaras av verkliga, snarare än ideala, ventiler. I detta fall skulle en ventil med k VS 6,3 ge ett tryckfall motsvarande 90,7 kpa (punkt C): a 90.7 = = Den näst största ventilen, med k VS 10 skulle ge ett tryckfall motsvarande 36 kpa (punkt D): 36 a = = Normalt väljs den mindre ventilen för en 3-portstillämpning (ger en ventil med en ventilpåverkan större än 0,5 och därför förbättrad reglering). Detta kommer dock att öka det totala trycket och bör kontrolleras med systemkonstruktören för kompatibilitet med tillgängliga pumphuvuden etc. Den ideala påverkan är 0,5 med ett önskat intervall på mellan 0,4 och 0,7. I detta exempel ges en påverkan motsvarande 0,5 av en ventil med tryckfallet 55 kpa vid flödet (punkt B). Skärningspunkten mellan linjen A A och en vertikal linje från B ligger mellan två diagonala linjer, vilket innebär att en ventil med ideal storlek inte finns. Skärningspunkterna för linjen A A och de diagonala linjerna ger de DEN-SMT/SI VD.LS.D5.07 Danfoss 02/2012 5
6 Design (konstruktionsvariationer förekommer) VF 2 1. Ventilhus 2. Ventilinsats 3. Ventilkägla 4. Ventilspindel 5. Rörligt ventilsäte (tryckavlastat) 6. Packbox 6 VF 3 1. Ventilhus 2. Ventilinsats 3. Ventilkägla 4. Ventilspindel 5. Ventilsäte 6. Tryckavlastningskammare 7. Packbox 7 6 VD.LS.D5.07 Danfoss 02/2012 DEN-SMT/SI
7 Mått VF 2 (DN 15-65) VF 2 (DN 80) AMV(E) 335, AMV(E) 438 SU + VF 2 (DN 15-80) VF 2 (DN 15-50) VF 3 (DN 15-65) VF 3 (DN 80) AMV(E) 335, AMV(E) 438 SU + VF 3 (DN 15-80) VF 3 (DN 15-50) Typ VF 2 VF 3 DN L H H1 H2 k d2 Vikt n mm (kg) , , , , , , , , , , , , , , , , , , , , ,73 Obs! Om ventilspindelvärmare används ökas måttet H med 31 mm och måttet H2 med 5 mm. 7 VD.LS.D5.07 Danfoss 02/2012 DEN-SMT/SI
8 Mått (fortsättning) VF 2 (DN 100) VF 3 (DN 100) AMV(E) 55, 56 + AMV 423, VF 2, VF 3 (DN 100) VF 2, VF 3 (DN 100) L H H1 H2 k d2 Vikt Typ DN n mm (kg) VF , VF ,0 Obs! Om ventilspindelvärmare används är måttet H detsamma. DEN-SMT/SI VD.LS.D5.07 Danfoss 02/2012 8
9 Mått (fortsättning) VF 2 (DN 125, 150) VF 3 (DN 125, 150) AMV(E) 55, 56 + AMV(E) 85, 86 + VF 2, VF 3 (DN 125, 150) VF 2, VF 3 (DN 125, 150) Typ VF 2 VF 3 DN L H H1 H2 k d2 Vikt n mm (kg) , , , ,0 Obs! Om ventilspindelvärmare används är måtten H1 och H2 desamma. 9 VD.LS.D5.07 Danfoss 02/2012 DEN-SMT/SI
10 10 VD.LS.D5.07 Danfoss 02/2012 DEN-SMT/SI
11 11 VD.LS.D5.07 Danfoss 02/2012 DEN-SMT/SI
12 VD.LS.D5.07 Produced by Danfoss A/S 02/2012
