- tillopps- eller returledningsmonterad, justerbar inställning AVP-F - returledningsmonterad, fast inställning AVP-F

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "- tillopps- eller returledningsmonterad, justerbar inställning AVP-F - returledningsmonterad, fast inställning AVP-F"

Transkript

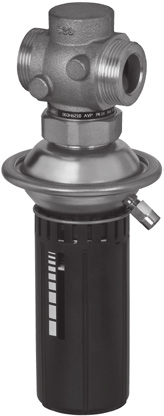

1 Datablad Differenstrycksregulator (PN 16) AVP - tillopps- eller returledningsmonterad, justerbar inställning AVP-F - returledningsmonterad, fast inställning Beskrivning Regulatorn är försedd med en reglerventil, en aktuator med ett styrmembran och ett handtag för inställning av differenstryck (versionen med fast inställning saknar handtag). AVP AVP-F Regulatorn är en självverkande differenstrycksregulator som huvudsakligen är avsedd för fjärrvärmenät. Regulatorn stängs vid ökande differenstryck. Grunddata: DN k vs 1,6-10 m 3 /h PN 16 Inställningsn (AVP): 0,05-0,5 bar / 0,2-1,0 bar / 0,8-1,6 bar Fast inställning (AVP-F): 0,2 bar / 0,3 bar / 0,5 bar Temperatur: - Cirkulationsvatten/glykolvatten upp till 30%: C Anslutningar: - Svets och utvändig gänga Beställning AVP -regulator (montering i returledning) Bild DN (mm) k vs (m 3 /h) Anslutning 0,4-003H6945-1,0-003H Cylindr 15 1,6 utv. G ¾ A 003H H H6212 2,5 gänga 003H H H6213 0,05-0,5 0,2-1,0 0,8-1,6 4,0 enl. 003H H H6214 ISO 20 6,3 G 1 A 003H H H /1 25 8,0 G 1¼ A 003H H H G 1¾ A 003H H6217 Obs! andra regulatorer finns tillgängliga på begäran Exempel: Differenstrycksregulator, montering i returledning, DN 15, k vs 1,6, PN 16, inställnings 0,2-1,0 bar, t max 150 C, ext. gänga - 1x AVP DN 15-regulator Best.nr: 003H6206 Tillval: - 1x Impulse tube set AV, R 1 8 Best.nr: 003H6852-1x Weld-on tailpieces Best.nr: 003H6908 Regulatorn levereras helt monterad, inklusive tryckrör mellan ventil och aktuator. Externt impulsrör (AV) måste beställas separat. AVP -regulator (montering i tilloppsledning) Bild DN (mm) k vs (m 3 /h) Anslutning 0,4-003H6947 1,0-003H6948 Cylindr. 15 1,6 utv. G ¾ A 003H H6244 2,5 gänga 003H H6245 0,05-0,5 0,2-1,0 4,0 enl. 003H H6246 ISO 20 6,3 G 1 A 003H H /1 25 8,0 G 1¼ A 003H H G 1¾ A 003H Obs! andra regulatorer finns tillgängliga på begäran. DEN-SMT/SI VD.DB.G3.07 Danfoss 05/2012 1

2 Beställning (forts.) AVP-F -regulator (montering i returledning) Bild DN (mm) k vs (m 3 /h) Anslutning 1,6 003H H H ,5 Cylindr. G ¾ A 003H H H6231 4,0 utv. 003H H H6232 gänga 0,2 0,3 0,5 20 6,3 ISO G 1 A 003H H H ,0 228/1 G 1¼ A 003H H H G 1¾ A - 003H Obs! andra regulatorer finns tillgängliga på begäran Tillbehör Bild Typbeteckning DN Anslutning H6908 Svetsnipplar H H H R ½ 003H6902 Gängnipplar 20 Konisk utv. gänga enl. R ¾ 003H EN R 1 003H R 1¼ 003H H6915 Ändstycken m. fläns 20 Flänsar PN 25, enl. EN H H6917 Impulsrörsats AV Beskrivning: R H kopparrör Ø mm R H tryckkoppling * för impulsröranslutning till rör Ø 6 1 mm R ½ 003H6854 * 10 tryckkopplingar för impulsröranslutning till rör, Ø 6 1 mm R H6857 * 10 tryckkopplingar för impulsröranslutning till rör, Ø 6 1 mm R H6858 * 10 tryckkopplingar för impulsröranslutning till rör, Ø 6 1 mm R ½ 003H6859 * 10 tryckkopplingar för impulsröranslutning till aktuator, Ø 6 1 mm G H6931 Avstängningsventil Ø 6 mm 003H0276 *) Tryckkoppling bestående av en nippel, kompressionsring och mutter. Reservdelar Bild Typbeteckning DN Ventilinsats k vs (m 3 /h) AVP(-F) retur AVP(-F) inlopp 1,6 003H H ,5 003H H6872 4,0 003H H ,3 003H H , H H6875 Typbeteckning Aktuator med justeringshandtag (AVP) Aktuator utan justeringshandtag (AVP-F) Δp inst. AVP(-F) retur AVP(-F) inlopp 0,05-0,5 003H H6823 0,2-1,0 0,8-1,6 0,2 0,3 0,5 003H H H VD.DB.G3.07 Danfoss 05/2012 DEN-SMT/SI

3 Tekniska data Ventil Nominell diameter DN k vs -värde m 3 /h 0,4 1,0 1,6 2,5 4,0 6,3 8,0 10 Kavitationsfaktor z 1) 0,6 Nominellt tryck PN 25 Max. differenstryck bar 12 Medium Vatten/glykolblandat vatten upp till 30 %. Mediets ph Min. 7, Max. 10 Mediets temperatur C ventil Utvändig gänga Anslutningar Svets och utvändig gänga nipplar Fläns - Material Ventilhus Rödgods CuSn5ZnPb (Rg5) Ventilsäte Rostfritt stål, mat.nr Ventilkägla Avzinkningsfri mässing CuZn36Pb2As Tätning EPDM 1) k v /k vs 0,5 vid DN 25 och högre Aktuator Typ AVP AVP-F Aktuatorstorlek cm 2 39 Nominellt tryck PN 16 Inställnings för diff.tryck och fjäderfärger bar 0,05-0,5 0,2-1,0 0,8-1,6 0,2 0,3 0,5 grå svart (fast inställd) Material Aktuatorhus Zinkkromaterat stål, DIN 1624, No Membran EPDM Impulsrör Kopparrör Ø 6 x 1 mm Principer - Monterad i returledningen Centralvärmesystem Fjärrvärmesystem - Monterad i tilloppsledningen Centralvärmesystem Fjärrvärmesystem DEN-SMT/SI VD.DB.G3.07 Danfoss 05/2012 3

4 Installation Upp till en mediumtemperatur på 100 C kan regulatorerna installeras i valfri position. Vid högre temperaturer måste regulatorerna installeras enbart i horisontella rör och med tryckaktuatorn vänd nedåt. Tryck/temperaturdiagram arbets CuSn5ZnPb (Rg5) PN 16 Maximalt tillåtet driftstryck som en funktion av mediets temperatur (enligt EN ). 4 VD.DB.G3.07 Danfoss 05/2012 DEN-SMT/SI

5 Dimensionering - Fjärrvärmesystem Exempel 1 Motoriserad reglerventil (MCV) för blandningskrets i fjärrvärmesystem kräver ett differenstryck på 0,2 bar (20 kpa). Givna data: Q max = 1,3 m 3 /h (1300 l/h) min = 0,7 bar (70 kpa) * krets = 0,1 bar (10 kpa) MCV = 0,2 bar (20 kpa) valt *Anmärkning Δp krets motsvarar önskat pumptryck i värmekretsen och ska inte beaktas vid dimensionering av AVP Det angivna värdet för differenstrycket är: angivet värde = MCV angivet värde = 0,2 bar (20 kpa) Den totala tryckförlusten över regulatorn är: AVP = min - MCV = 0,7-0,2 AVP = 0,5 bar (50 kpa) Möjliga rörtrycksförluster i rör, avstängningskopplingar, värmemätare m.fl. ingå r inte i beräkningen. värdet k v beräknas enligt formeln formula: Qmax 1,3 k v AVP 0,5 k v = 1,8 m 3 /h eller läs av dimensioneringsdiagrammet, sidan 7, genom att dra en linje från Q-skalan (1,3 m 3 /h) genom Δp v -skalan (0,5 bar) som skär k v -skalan vid 1,8 m 3 /h. Lösning: Exemplet ger AVP DN 15, k vs 2,5; med inställnings 0,05 0,5 bar. P-bandet (X p ) kan även avläsas från dimensioneringsdiagrammet. Dra en horisontell linje från k v -skalan (1,8 m 3 /h) åt höger så den skär X p -skalan (0,04 bar). Vid ett givet värde på 0,2 bar och en X p på 0,04 bar anpassar AVP-regulatorn mellan 0,2 bar med öppen motoriserad reglerventil och 0,2 + 0,04 = 0,24 bar vid nästan stängd motoriserad reglerventil (d.v.s. total tryckförlust över den motoriserade reglerventilen). krets krets DEN-SMT/SI VD.DB.G3.07 Danfoss 05/2012 5

6 Dimensionering (forts.) - Indirekt anslutet uppvärmningssystem Exempel 2 Motoriserad reglerventil (MCV) för indirekt anslutna värmesystem kräver ett differenstryck på 0,3 bar (30 kpa). Givna data: Q max = 0,8 m 3 /h (800 l/h) min = 0,8 bar (80 kpa) växlare = 0,05 bar (5 kpa) = 0,3 bar (30 kpa) valt MCV Det angivna värdet för differenstrycket är: angivet värde = växlare + MCV = 0,05 + 0,3 angivet värde = 0,35 bar (35 kpa) Den totala tryckförlusten över regulatorn är: AVP = min - växlare - MCV = 0,8-0,05-0,3 AVP = 0,45 bar (45 kpa) Möjliga rörtrycksförluster i rör, avstängningskopplingar, värmemätare m.fl. ingår inte i beräkningen. värdet k v beräknas enligt formeln: k v Q max AVP k v = 1,2 m 3 /h 0,8 0,45 eller läs av dimensioneringsdiagrammet, sidan 7, genom att dra en linje från Q-skalan (0,8 m 3 /h) genom Δp v -skalan (0,45 bar) som skär k v -skalan vid 1,2 m 3 /h. Lösning: Exemplet ger AVP DN 15, k vs 1,6; med inställnings 0,05-0,5 bar. P-bandet (X P ) kan även avläsas från dimensioneringsdiagrammet. Dra en horisontell linje från k v -skalan (1,2 m 3 /h) åt höger så den skär X p -skalan (0,04 bar). Vid ett givet värde på 0,35 bar och en X p på 0,04 bar anpassar AVP-regula-torn mellan 0,35 bar med öppen motoriserad reglerventil och 0,35 + 0,04 = 0,39 bar vid nästan stängd motoriserad reglerventil (i.e. total tryckförlust över den motoriserade reglerventilen). växlare växlare 6 VD.DB.G3.07 Danfoss 05/2012 DEN-SMT/SI

7 Dimensionering (forts.) Select Välj lämplig suitable regulatorstorlek. controller size. Xp p ska should inte not överstiga exceed 5050% % av of regulatorns the controller differenstrycksinställning. differential pressure setting. DEN-SMT/SI VD.DB.G3.07 Danfoss 05/2012 7

8 Design 1. Ventilhus 2. Ventilinsats 3. Tryckavlastad ventilkägla 4. Ventilspindel 5. Avtappning 6. Membranhus 7. Styrmembran 8. Inställningsfjäder för diff. tryckreglering 9. Inställning 10. Kopplingsmutter 11. Tryckkoppling för impulsrör AVP-F AVP Funktion Tryckförändringar från retur- och inloppsledningar leds genom impulsrören och/eller styrutloppet i aktuatorspindeln till aktuatorkamrarna och verkar på styrmembranet. Styrventilen stängs vid ökande differenstryck och öppnas vid minskande differenstryck för att vidmakthålla konstant differenstryck. Styrenheten är försedd med en intern säkerhetsventil som skyddar aktuatorn från ett alltför högt differenstryck. Inställningar Differenstryckinställningen görs Differenstryckinställningen görs genom att inställningsfjädern justeras. Justeringen kan genomföras baserat på tryckjusteringsdiagrammet (se relevanta anvisningar) och/eller tryckmätare. Justering Relationen mellan skalfigurerna och differenstrycket. De angivna värdena är ungefärliga. l ll lll llll lllll 0,05 0,1 0,2 0,3 0,4 0,5 bar kpa l ll lll llll lllll 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 bar kpa l ll lll llll lllll 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 bar kpa 8 VD.DB.G3.07 Danfoss 05/2012 DEN-SMT/SI

9 Dimensioner AVP DN inlopp retur inlopp retur inlopp retur inlopp retur L H mm H Vikt kg 1,7 1,8 1,9 2,2 AVP-F (retur) DN L H mm H Vikt kg 1,3 1,4 1,5 1,8 DEN-SMT/SI VD.DB.G3.07 Danfoss 05/2012 9

10 Dimensioner (forts.) DN SW 32 (G ¾A) 41 (G 1A) 50 (G 1¼A) 63 (G 1¾A) d R 1) ½ ¾ 1 1 ¼ L1 2) L2 mm L k d n ) Konisk utv. gänga enl. EN ) Flänsar PN 25, enl. EN Tryckkopplingar R 1 8 / R 3 8 / R mm (R 1 8) 37 mm (R 3 8) 43 mm (R 1 2) 10 VD.DB.G3.07 Danfoss 05/2012 DEN-SMT/SI

11 DEN-SMT/SI VD.DB.G3.07 Danfoss 05/

12 12 VD.DB.G3.07 Produced by Danfoss A/S 05/2012

DN (mm) k vs (m 3 /h) Anslutning. 1,6 Cylindr. gänga. enl. ISO. 25 8,0 Flänsar PN 25, 20 6,3 003H H6352. DN (mm) Anslutning 1,6. Cylindr.

DN (mm) k vs (m 3 /h) Anslutning. 1,6 Cylindr. gänga. enl. ISO. 25 8,0 Flänsar PN 25, 20 6,3 003H H6352. DN (mm) Anslutning 1,6. Cylindr. Datablad Differenstrycksregulator (PN 25) V4-26 AVP - tillopps- eller returledningsmonterad, justerbar inställning AVP-F - returlednings- och tilloppsmonterad, fast inställning Beskrivning Regulatorn är
