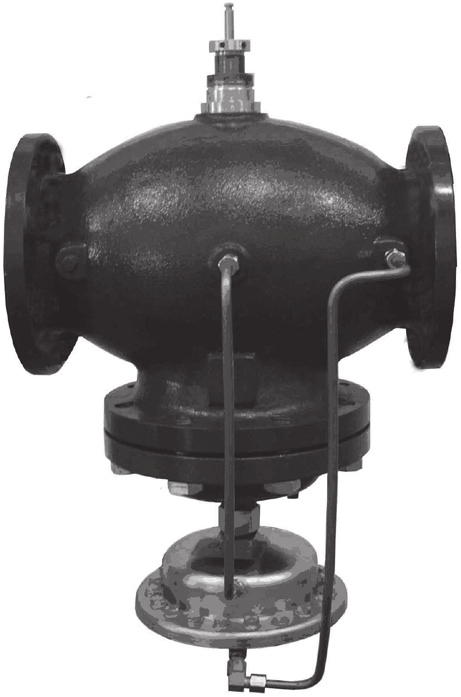

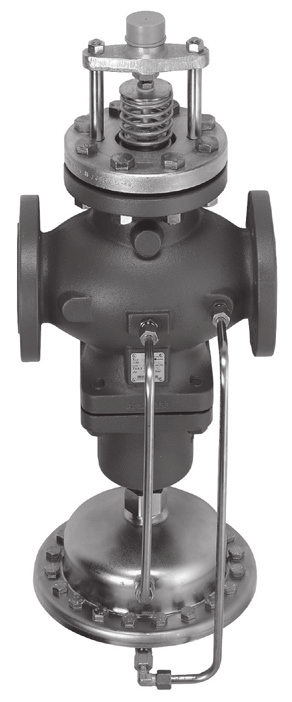

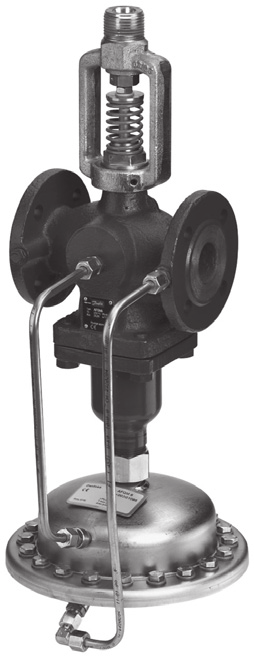

1 Datablad Flödesregulator med inbyggd reglerventil (PN 16, 5, 40) AFQM, AFQM 6 retur- och tilloppsmontering Beskrivning AFQM 6 DN 40, 50 AFQM DN AFQM DN AFQM (6) är en självverkande flödesregulator med inbyggd reglerventil som primärt används i fjärrvärmesystem. Regulatorn stänger när inställt högsta flöde överskrids. I kombination med Danfoss elektriska ställdon kan AMV(E) regleras av ECL elektroniska regulatorer. Regulatorn har en reglerventil med en justerbar flödesbegränsare, anslutningshals för elektriskt ställdon och ett ställdon med ett regulatormembran. Vidare kan reglerventilen vara - ej tryckavlastad (AFQM 6 DN 40 50) eller - tryckavlastad (AFQM DN 65 50). Regulatorer används tillsammans med Danfoss elektriska ställdon: AFQM 6 och AFQM PN 5 kombinerade med AMV(E) 413 eller AMV(E) 613 är godkända enligt DIN Huvuddata: DN k VS m 3 /h PN 16, 5, 40 Flödesbegränsare p b : 0, eller 0,5 bar Temperatur: Cirkulerande vatten/vatten med upp till 30 % glykol: C för DN C för DN Anslutningar: - Fläns. AFQM 6 och AFQM PN 5 med - AMV(E) AMV(E) 413 med fjäderreturfunktion - AMV(E) AMV(E) 613 med fjäderreturfunktion - AMV(E) 613 H med fjäderreturfunktion och manuell inställning AFQM PN 16 DN med - AMV(E) 55, 56 AFQM PN 16 DN med - AMV(E) 85, 86 DEN-SMT/SI VD.LR.A3.07 Danfoss 03/01 1

2 Beställning Exempel: Flödesregulator med inbyggd reglerventil, DN 65, k VS 50, PN 16, flödesbegränsare Δp b 0, bar, t max 150 C, fläns - 1 AFQM DN 65 regulator best nr: 003G6056 Regulatorn levereras helt monterad, inklusive impulsrör mellan ventil och ställdon. Elektriskt ställdon AMV(E) måste beställas separat. AFQM-regulator Bild AFQM-regulator Bild DN k VS m 3 /h PN Anslutning Best.nr G G1083 Fläns EN G G G Fläns EN G1087 DN k VS Best.nr PN Anslutning (m 3 /h) ΔP b =0, bar ΔP b =0,5 bar G G G G G G G G G G Fläns EN G G G G G G G G1091 Servicesatser Bild Typbeteckning DN k vs (m 3 /h) Best.nr Ventilinsats 65/80 50/80 065B /15 15/ B795 Reglerventilinsats B B973 Typbeteckning För regulator PN Δp b (bar) Best.nr Ställdon AFQM 6 16, 5, G104 0, AFQM 16, 5 003G106 VD.LR.A3.07 Danfoss 03/01 DEN-SMT/SI

3 Tekniska data AFQM 6 ventil Nominell diameter DN k VS -värde 0 3 Flödesområde Q min vid ΔP b 0, bar m 3 /h, 3, 1) Q nom vid ΔP b 0, bar Slaglängd mm 8 1 Kontrollfaktor 1:0 Regulatorkarakteristik Linjär Kavitationsfaktor z 0,55 0,5 Läckage enligt standard IEC 534 0,01 % av k VS Nominellt tryck PN 16, 5 eller 40 Min. differenstryck Se anmärkning ) Max. differenstryck PN 16 bar 16 Högsta differenstryck PN 5, 40 0 Medium Cirkulerande vatten/vatten med upp till 30 % glykol Mediets ph Min. 7, max. 10 Mediets temperatur C 150 Anslutningar Fläns- Material PN 16 Gråjärn EN-GJL-50 (GG-5) Ventilhus PN 5 Segjärn EN-GJS LT (GGG-40,3) PN 40 Gjutstål EN-GP-40-GH (GS-C 5) Ventilsäte DP, CV Rostfritt stål, mat. nr Ventilkägla DP, CV Rostfritt stål, mat. nr Tätning DP EPDM Tätning CV Metall 1) Vid differenstryck över regulatorn Δp AFQM 0,5 bar ) Q Beror på flödesområdet och ventilens k VS ; nom pmin pb k vs Obs! DP differenstrycksregulator, CV reglerventil Ställdon Typ DN Ställdonsstorlek cm 50 Nominellt tryck PN 5 Flödesbegränsarens differenstryck ΔP b bar 0, Material Hus Rostfritt stål, mat. nr Membran EPDM Impulsledning Rör av rostfritt stål Ø10 0,8 mm DEN-SMT/SI VD.LR.A3.07 Danfoss 03/01 3

4 Tekniska data (fortsättning) AFQM ventil Nominell diameter DN k VS -värde Q min 5,6 8,0 1, m 3 /h Flödesområde 1) Q nom vid p b 0, bar ) Q nom vid p b 0,5 bar Slaglängd mm Kontrollfaktor 1:0 1:5 1:30 Regulatorkarakteristik Linjär Kavitationsfaktor z 0,5 0,4 0,35 0,3 0,3 0, 0, Läckage enligt standard IEC 534 0,01 % av k VS Nominellt tryck PN 16, 5 16 Min. differenstryck Se anmärkning ) Max. differenstryck PN 16 bar Max. differenstryck PN Medium Cirkulerande vatten/vatten med upp till 30 % glykol Mediets ph Min. 7, max. 10 Medietemperatur C Anslutningar Fläns- Material Ventilhus PN 16 Gråjärn EN-GJL-50 (GG-5) PN 5 Segjärn EN-GJS LT (GGG-40,3) - Ventilsäte DP, CV Rostfritt stål, mat. nr Ventilkägla DP, CV Rostfritt stål, mat. nr Rostfritt stål, mat. nr Tätning DP, CV EPDM 1) Vid differenstryck över regulatorn Δp AFQM 0,5 bar ) Q Beror på flödesområdet och ventilens k VS ; p min k Obs! DP differenstrycksregulator, CV reglerventil nom vs p AFQM-ställdon Typ DN Ställdonsstorlek cm 50 Nominellt tryck PN 16 eller 5 Flödesbegränsarens differenstryck p b bar 0, eller 0,5 Material Hus Rostfritt stål, mat. nr Membran EPDM Impulsledning Rör av rostfritt stål Ø10 0,8 mm 3) b 4 VD.LR.A3.07 Danfoss 03/01 DEN-SMT/SI

5 Användningsprinciper - Returmontering Direkt anslutet värmesystem Indirekt anslutet värmesystem - Tilloppsmontering Direkt anslutet värmesystem Indirekt anslutet värmesystem Monteringslägen DN T max 10 C Regulatorerna kan installeras med (anslutningshals för) elektriskt ställdon riktat uppåt. DN T max 10 C DN T max > 10 C DN Regulatorerna kan installeras med (anslutningshals för ) elektriskt ställdon riktat uppåt. Elektriskt ställdon Obs! Monteringslägen för elektriska ställdon AMV(E) måste även beaktas. Se tillämpligt datablad. DN T max > 10 C DN DEN-SMT/SI VD.LR.A3.07 Danfoss 03/01 5

6 Tryck/temperatur-diagram PN 16 Arbetsområde EN-GJL-50 (GG-5) t( o C) 140 (for DN ) PN 5 Arbetsområde EN-GJS-400 (GGG-40,3) Högsta tillåtna drifttryck som en funktion av mediets temperatur (enligt EN 109-) PN 40 Arbetsområde EN-GP-40-GH (GS-C 5) Högsta tillåtna drifttryck som en funktion av mediets temperatur (enligt EN 109-1) 6 VD.LR.A3.07 Danfoss 03/01 DEN-SMT/SI

7 Flödesdiagram Dimensionerings- och inställningsdiagram Förhållande mellan aktuellt flöde och antal varv på flödesbegränsaren. Angivna värden är ungefärliga. Slaglängd DN 50, k VS 400 DN 150, k VS 80 DN 00, k VS 30 DN 15, k VS 160 DN 100, k VS 15 DN 80, k VS 80 Flöde DN 65, k VS 50 Flöde DN 50, k VS 3 DN 40, k VS 0 Varvtal 1 = 360º Flödet kan ställas in genom att vrida flödesbegränsarens skruv moturs såsom visas i detta diagram Vattenflödet visas vid ett differenstryck över flödesbegränsaren på 0, bar (0 kpa) och över regulatorn från 0,5 bar (50 kpa) till högsta differenstryck. DEN-SMT/SI VD.LR.A3.07 Danfoss 03/01 7

8 Flödesdiagram Dimensionerings- och inställningsdiagram Förhållande mellan aktuellt flöde och antal varv på flödesbegränsaren. Angivna värden är ungefärliga. Slaglängd DN 50, k VS 400 DN 00, k VS 30 DN 150, k VS 80 DN 100, k VS 100 DN 15, k VS 160 DN 80, k VS 80 Flöde DN 65, k VS 50 Flöde Varvtal 1 = 360º Flödet kan ställas in genom att vrida flödesbegränsarens skruv moturs såsom visas i detta diagram Vattenflödet visas vid ett differenstryck över flödesbegränsaren på 0,5 bar (50 kpa) och över regulatorn från 0,5 bar (50 kpa) till högsta differenstryck. 8 VD.LR.A3.07 Danfoss 03/01 DEN-SMT/SI

9 Dimensionering - Direkt anslutet värmesystem Exempel 1 Motoriserad reglerventil (MCV) för blandningskrets i direkt anslutna värmesystem kräver differenstryck på 0, bar (0 kpa) och flöden mindre än 800 l/h. Givna data: Q max = 8,0 m 3 /h (8 000 l/h) p min = 0,8 bar (80 kpa) p krets = 0,1 bar (10 kpa) = 0, bar (0 kpa) vald p MCV * Anmärkning: p krets motsvarar det önskade pumptrycket i värmekretsen och ska inte beaktas vid dimensionering av AFQM. Det totala (tillgängliga) tryckfallet över regulatorn är: p AFQM,A = p min p AFQM,A = 0,8 bar (80 kpa) Möjliga tryckfall i rör, avstängningskopplingar, värmemätare etc. ingår inte. Välj regulator i flödesdiagrammet sidan 7, med minsta möjliga k vs -värde med beaktande av tillgängliga flödesområden. k vs = 0 m 3 /h Det minsta differenstryck som krävs över den valda regulatorn beräknas med formeln: Δp Qmax AFQM, MIN = + ΔpMCV + kvs p AFQM,MIN = 0,36 bar (36 kpa) p AFQM,A > p AFQM,MIN 0,8 bar > 0,36 bar 8,0 = 0 0, Lösning: I exemplet väljs AFQM 6 DN 40, k vs -värdet 0, flödets inställningsområde, 11 m 3 /h. AFQM krets p AFQM AFQM krets p AFQM DEN-SMT/SI VD.LR.A3.07 Danfoss 03/01 9

10 Dimensionering (fortsättning) - Indirekt anslutet värmesystem Exempel Motoriserad reglerventil (MCV) för reglering av indirekt anslutna värmesystem kräver differenstryck på 0, bar (0 kpa) och flöden mindre än 000 l/h. Givna data: Q max = m 3 /h ( 000 l/h) p min = 0,8 bar (80 kpa) p värmeväxlare = 0,1 bar (10 kpa) p MCV = 0, bar (0 kpa) vald Det totala (tillgängliga) tryckfallet över regulatorn är: p AFQM,A = p min - p värmeväxlare = 0,8-0,1 p AFQM,A = 0,7 bar (70 kpa) Möjliga tryckfall i rör, avstängningskopplingar, värmemätare etc. ingår inte. Välj regulator i flödesdiagrammet sidan 7, med minsta möjliga k vs -värde med beaktande av tillgängliga flödesområden. k vs = 50 m 3 /h Det minsta differenstryck som krävs över den valda regulatorn beräknas med formeln: Δp Qmax. AFQM, MIN = + ΔpMCV + kvs p AFQM,MIN = 0,39 bar (39 kpa) p AFQM,A > p AFQM,MIN 0,7 bar > 0,39 bar = 50 0, Lösning: I exemplet väljs AFQM DN 65, k vs -värdet 50, flödets inställningsområde 5,6 8 m 3 /h. AFQM värmeväxlare p AFQM AFQM värmeväxlare p AFQM 10 VD.LR.A3.07 Danfoss 03/01 DEN-SMT/SI

11 Konstruktion 1. Ventilhus. Reglerventilinsats 3. Justerbar flödesbegränsare 4. Reglerventilspindel 5. Ventilsäte 6. Differenstryckställdon 7. Reglermembran 8. Inbyggd fjäder för flödesområdesreglering 9. Säkerhetsventil 10. Ventilinsats 11. Tryckavlastningsventilens kägla 1. Ventilspindel 13. Bälg för tryckavlastning av ventilkägla 14. Membran för tryckavlastning av ventilkägla 15. Impulsledning 16. Mutter 17. Övre membranhus 18. Undre membranhus AFQM 6 DN 40, 50 AFQM DN AFQM DN Funktion Flödesvolymen orsakar tryckfallet över den justerbara flödesbegränsaren. Det resulterande trycket överförs via impulsrören till ställdonets kammare och påverkar regulatormembranet. Flödesbegränsarens differenstryck regleras och begränsas med hjälp av en inbyggd fjäder för reglering av flödesområdet. Dessutom kommer det elektriska ställdonet att fungera från noll till högsta flöde beroende på lasten. DEN-SMT/SI VD.LR.A3.07 Danfoss 03/01 11

12 Inställningar Flödesinställning Flödesinställningen utförs genom inställning av flödesbegränsarens läge. Inställningen kan utföras på grundval av flödesinställningsdiagrammet (se tillämpliga anvisningar) och/eller med hjälp av en värmemätare. Mått 3 L H1 H H3 Ventilens DN mm vikt (kg) AMV(E) 4../AFQM 6 DN 40, 50 AMV(E) 6../AFQM 6 DN 40, 50 H4 H3 AMV(E) 4../AFQM DN 65 15, PN 5 AMV(E) 55, 56/AFQM DN 65 15, PN 16 AMV(E) 6../AFQM DN 65 15, PN 5 AMV(E) 85, 86/AFQM DN , PN 16 DN L H1 H H3 H4 Ventilens vikt (kg) mm PN 16 PN , , , , danfoss@danfoss.se 1 VD.LR.A.07 Produced by Danfoss A/S 03/01
