1 Datablad Differenstryckavlastande regulator (PN 16, 25, 40) AFPA/VFG 2(1) Beskrivning Regulatorn har en reglerventil, ett ställdon med ett reglermembran och en fjäder för inställning av differenstrycket. Dessutom finns det två olika ventiltyper: VFG 2 med tätningskägla i metall VFG 21 med mjuk tätningskägla Regulatorn är en självverkande differenstryckavlastande regulator som främst används i fjärrvärmesystem. Regulatorn är som regel stängd och öppnas vid stigande differenstryck. Huvuddata: DN k VS 4,0-400 m 3 /h PN 16, 25, 40 Inställningsområde: 0,05-0,3 bar/0,1-0,6 bar/0,15-1,2 bar/ 0,5-2,5 bar/1-5 bar Temperatur: Cirkulerande vatten/vatten med upp till 30 % glykol: 2 140/150/200 C Anslutningar: Fläns Beställning VFG 2-ventiler (tätningskägla i metall) Exempel 1: Differenstryckavlastande regulator, DN 15, k VS 4,0, PN 16, tätning i metall, inställningsområde 0,15-1,2 bar, T max 150 C, fläns 1 st VFG 2 DN 15-ventil Best.nr: 065B st AFPA-ställdon Best.nr: 003G st AF-impulsledningssatser Best.nr: 003G1391 Produkterna levereras separat. Bild DN k VS T max Best.nr T max Anslutningar (mm) (m 3 /h) ( C) PN 16 ( C) PN 25 PN ,0 065B B B ,3 065B B B ,0 065B B B B B B B B B ) B B B B B B B B B Flänsar enligt SS-EN B B B B B B B B B B B B2423 AF-impulsledningssats B ) 065B B ) 1) endast med temperaturutjämningskärl (se Tillbehör) vid temperaturer över 150 C (DN )/140 C (DN ) Danfoss VD.CA.N4.07 1

2 Beställning (fortsättning) Exempel 2: Differenstryckavlastande regulator, DN 15, k VS 4,0, PN 25, tätning i metall, inställningsområde 0,15-1,2 bar, T max 200 C, fläns 1 st VFG 2 DN 15-ventil Best.nr: 065B st AFPA-ställdon Best.nr: 003G st AF-impulsledningssatser Best.nr: 003G st temperaturutjämningskärl V1 Best.nr: 003G1392 Produkterna levereras separat. VFG 21-ventiler (mjuk tätningskägla) Bild DN k VS T max Best.nr Anslutningar (mm) (m 3 /h) ( C) PN ,0 065B ,3 065B ,0 065B B B B Flänsar enligt SS-EN B B B B B B B2514 Obs! Fler ventiler finns tillgängliga på begäran. Temperaturutjämningskärl V1 AFimpulsledningssats AFPA-ställdon Bild p-inställningsområde (bar) för DN Best.nr G ,5-2,5 003G1020 0,15-1,2 003G1021 0,1-0, G1022 0,05-0,3 003G1023 Tillbehör Bild Typbeteckning Beskrivning Anslutningar Best.nr AF-impulsledningssats Temperaturutjämningskärl V1 1) Temperaturutjämningskärl V2 1) Kompressionskoppling 2) 1 st kopparrör Ø mm 1 st kompressionskoppling för impulsledningens anslutning till rör (G 11/4) 2 st muffar Kapacitet 1 liter; med kompressionskopplingar för impulsledning Ø10 003G G1392 Kapacitet 3 liter; med kompressionskopplingar för impulsledning Ø10, ställdonsstorlek 003G cm 2 För impulsledning Ø10, anslutningar till regulator G 1/4 003G1468 Avstängningsventil För impulsledning Ø10 003G1401 Strypventil 065B2909 1) Ett temperaturutjämningskärl måste alltid användas på impulsledningar när T max 150 C (DN )/140 C (DN ) 2) Består av en nippel, kompressionsring och mutter 2 Danfoss VD.CA.N4.07

3 Beställning (fortsättning) Servicesatser Bild Typbeteckning Ventilinsats DN k VS Best.nr (mm) (m 3 /h) för VFG 2 för VFG ,0 065B B ,3 065B B B B B B B B B B B B B2965 Packkon (med o-ringar i EPDM-gummi) 003G1464 Tekniska data Ventil Nominell diameter DN k VS -värde m 3 /h 4,0 6,3 8, Kavitationsfaktor z 0,6 0,6 0,6 0,55 0,55 0,5 0,5 0,45 0,4 0,35 0,3 0,2 0,2 Läckage enligt standard IEC 534 (procent av k VS ) VFG 2 0,03 0,05 VFG 21 0,01 Nominellt tryck PN 16, 25, 40 Max. differenstryck PN 16 bar PN 25, Medium Cirkulerande vatten/glykolblandat vatten upp till 30 %. Mediets ph Min. 7, max. 10 Mediets temperatur VFG 2 C 2 150/ ) 2 140/ (200 2) ) Anslutningar Material VFG Fläns Ventilhus PN 16 Gråjärn EN-GJL-250 (GG-25) PN 25 Segjärn EN-GJS-400(GGG-40.3) PN 40 Gjutstål GP240GH (GS-C 25) Ventilsäte Rostfritt stål, mat. nr Rostfritt stål, mat. nr Ventilkägla Rostfritt stål, mat. nr Rostfritt stål, mat. nr Tätning VFG 2 Metall VFG 21 Tryckavlastningssystem Bälg (rostfritt stål, mat. nr ) Membran (EPDM-gummi) EPDM 1) endast med temperaturutjämningskärl (se Tillbehör) vid temperaturer över 150 C (DN )/140 C (DN ) 2) på begäran Ställdon Typ Ställdonsstorlek cm Max. drifttryck bar Inställningsområden för diff. tryck och fjäderfärger Material Ställdonets hölje Reglermembran bar AFPA silver gul silver gul gul 1-5 0,5-2,5 0,15-1,2 0,1-0,6 0,05-0,3 Rostfritt stål, mat. nr , förzinkat gulkromat EPDM-gummi (valsat, fiberförstärkt) VD.CA.N4.07 Danfoss

4 Användningsprinciper Differenstrycksreglering för en pump vid förbikoppling Monteringsläge DN T max 120 C Regulatorerna kan monteras i valfritt läge. DN T max > 120 C; DN Regulatorerna kan endast monteras i horisontella rör, med ett tryckställdon riktat nedåt. DN T max 120 C DN T max > 120 C; DN Danfoss VD.CA.N4.07

5 Tryck-/temperatur-diagram Arbetsområdet ligger nedanför tryck-/temperatur-linjen och slutar vid T max för varje ventil PN 16 EN-GJL-250 (GG-25) Högsta tillåtna drifttryck som en funktion av mediets temperatur (enligt SS-EN ) PN 25 EN-GJS-400 (GGG-40.3) Högsta tillåtna drifttryck som en funktion av mediets temperatur (enligt SS-EN ) PN 40 EN-GP-240-GH (GS-C 25) Högsta tillåtna drifttryck som en funktion av mediets temperatur (enligt SS-EN ) Dimensionering Givna data: Q max = 4,5 m 3 /h p AFPA = 1,4 bar Nominellt tryck PN 16 k v -värdet beräknas enligt formeln: Q 4,5 k max v p 1,4 AFPA k v = 3,8 m 3 /h Lösning: I exemplet väljs AFPA VFG 2 PN 16 DN 15, k VS -värde 4,0 med inställningsområdet 0,5-2,5 bar för differenstryck. VD.CA.N4.07 Danfoss

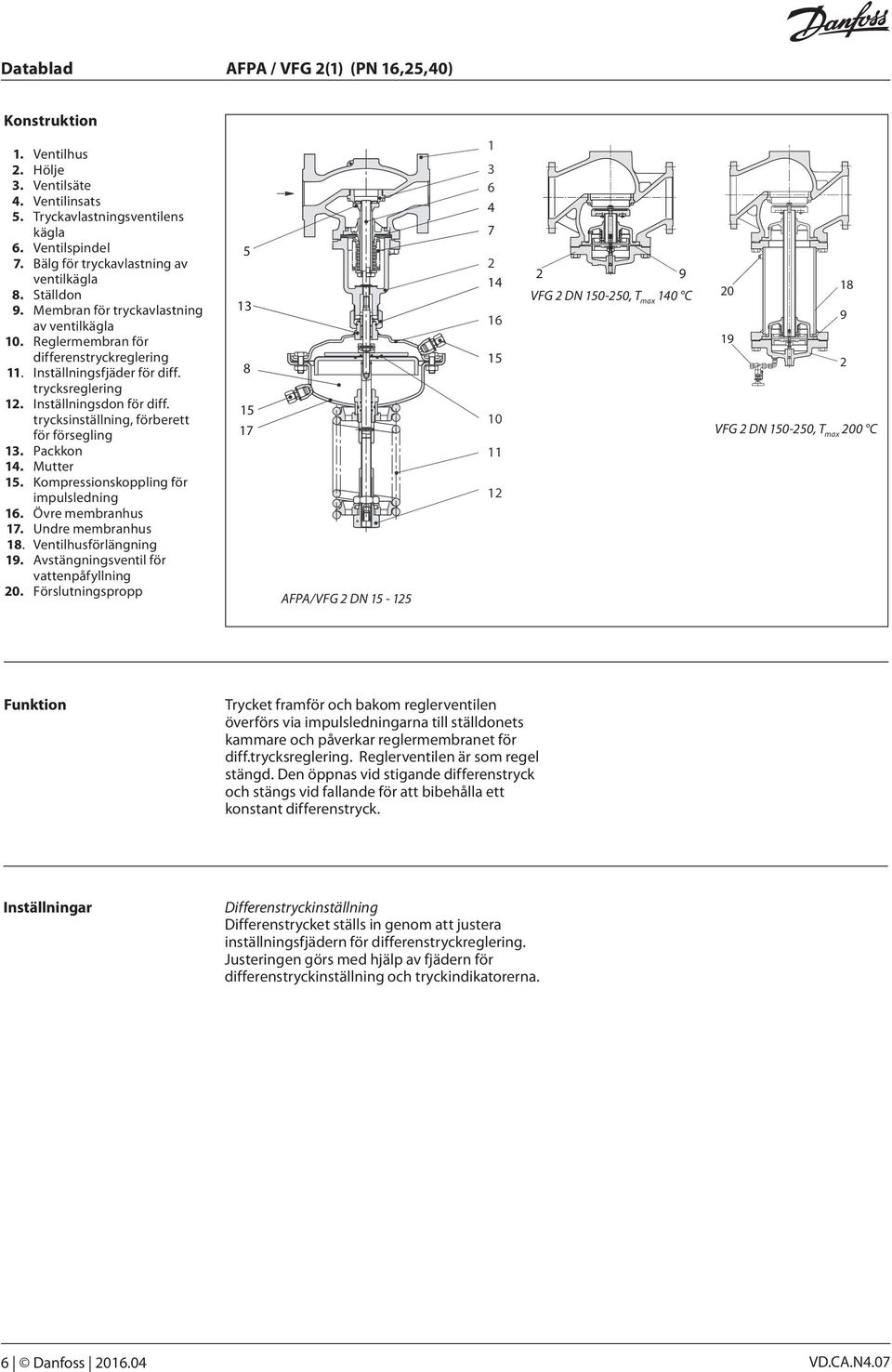

6 Konstruktion 1. Ventilhus 2. Hölje 3. Ventilsäte 4. Ventilinsats 5. Tryckavlastningsventilens kägla 6. Ventilspindel 7. Bälg för tryckavlastning av ventilkägla 8. Ställdon 9. Membran för tryckavlastning av ventilkägla 10. Reglermembran för differenstryckreglering 11. Inställningsfjäder för diff. trycksreglering 12. Inställningsdon för diff. trycksinställning, förberett för försegling 13. Packkon 14. Mutter 15. Kompressionskoppling för impulsledning 16. Övre membranhus 17. Undre membranhus 18. Ventilhusförlängning 19. Avstängningsventil för vattenpåfyllning 20. Förslutningspropp AFPA/VFG 2 DN VFG 2 DN , T max 140 C VFG 2 DN , T max 200 C Funktion Trycket framför och bakom reglerventilen överförs via impulsledningarna till ställdonets kammare och påverkar reglermembranet för diff.trycksreglering. Reglerventilen är som regel stängd. Den öppnas vid stigande differenstryck och stängs vid fallande för att bibehålla ett konstant differenstryck. Inställningar Differenstryckinställning Differenstrycket ställs in genom att justera inställningsfjädern för differenstryckreglering. Justeringen görs med hjälp av fjädern för differenstryckinställning och tryckindikatorerna. 6 Danfoss VD.CA.N4.07

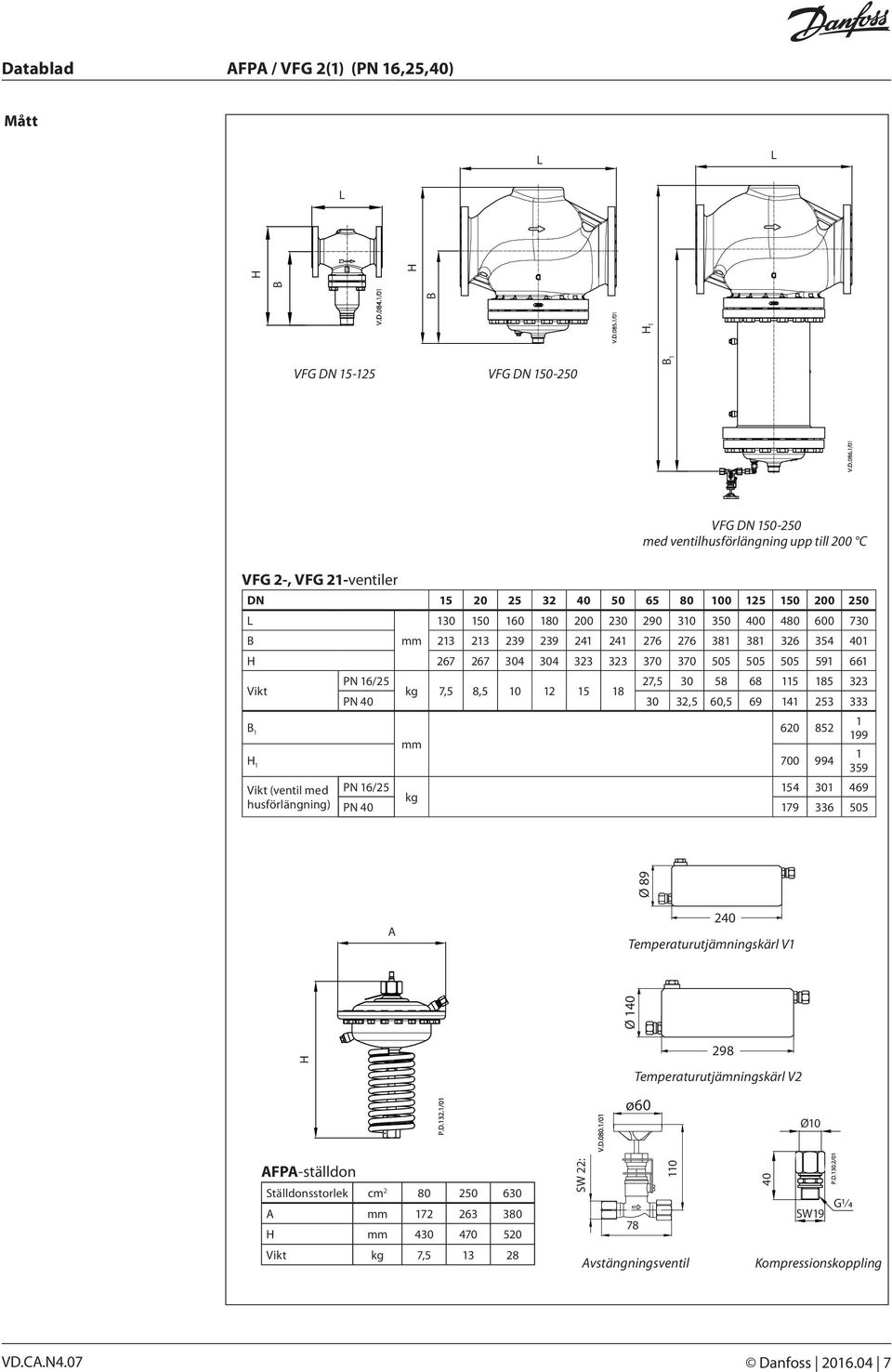

7 L L L Ø 89 B B H H B 1 H 1 Mått VFG DN VFG DN VFG 2-, VFG 21-ventiler VFG DN med ventilhusförlängning upp till 200 C DN L B mm H Vikt PN 16/25 27, kg 7,5 8, PN ,5 60, B mm H Vikt (ventil med husförlängning) PN 16/ kg PN A 240 Temperaturutjämningskärl V1 H Ø Temperaturutjämningskärl V2 ø60 Ø10 AFPA-ställdon Ställdonsstorlek cm A mm H mm Vikt kg 7, SW 22: Avstängningsventil 40 G1/4 SW19 Kompressionskoppling VD.CA.N4.07 Danfoss

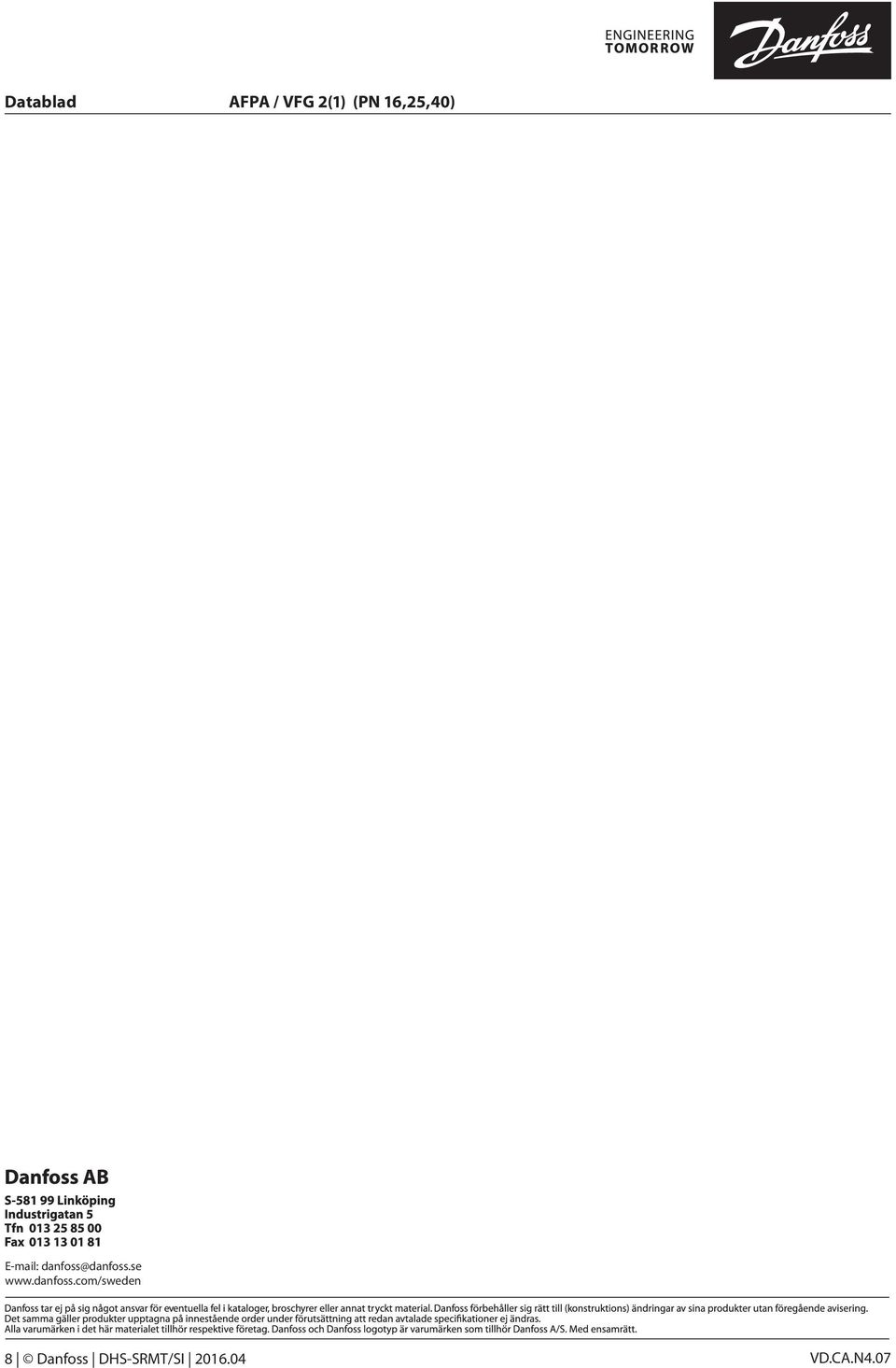

8 8 Danfoss DHS-SRMT/SI VD.CA.N4.07
