Säkerhetsventil proportionell

Transkript

1 Dimensionsområde PN Temperaturområde Material DN C till +350 ºC Segjärn DN C till +450 ºC Stål Användningsområde Proportionell säkerhetsventil för hetvattenpannor utan ångrum och stora värmeväxlare. Även lämplig som överströmningsventil, vid stora kapaciteter och konstant mottryck. Kvalitetssäkring Typ- och kapacitetsprovad av TÜV och ett flertal andra organ. Typgodkänd av DNV som säkerhetsventil på hetvattenpannor utan ångrum. Uppfyller krav enligt ISO Intyg enligt EN typ 2 och 3. Typ av intyg anges vid beställning. CE-märkning Ventilerna uppfyller kraven enl PED AFS 1999:4, direktivet för tryckbärande anordningar, enligt kategori IV, fluidgrupp 1 och 2. Detaljförteckning AT AT 4537/4537D AT 4538/4538D 1 Ventilhus / / segjärn Gr Säte /316L /316L 3 Kägla / / härdat rostfritt stål härdat rostfritt stål 4 Spindel / /420 5 Fjäder , , , , /kolstål /kolstål 6 Fjäderkåpa , , / , , / segjärn Gr , segjärn Gr , 7 Styrskiva , , / , , / krom- eller kolstål krom- eller kolstål 8 Fjädertallrik 2 st /stål /stål 9 Ställskruv PTFE/kromstål PTFE PTFE/316L PTFE 10 Kula /härdat rostfritt stål /härdat rostfritt stål 11a Kåpa (2) eller / eller / 12L13 eller Gr L13 eller Gr b Lättverk (4) eller / eller / 12L13 eller Gr L13 eller Gr Mjuktätning för EPDM (om ej annat anges) EPDM (om ej annat anges) AT4537D/4538D 13 Fjäderkåpa , , / , , / segjärn Gr , segjärn Gr , D A C B Kägla med mjuktätning Gastätt lättverk Sid 1 (6)

2 Mått och vikt DN Inlopp DN Utlopp Sätesdiameter A B C D Vikt Mått i mm och vikt i kg. Funktion och konstruktion Proportionell, direktverkande fjäderbelastad säkerhetsventil. Stor avblåsningskapacitet genom att käglan är försedd med lyftkrage. Kägla med mjuktätning rekommenderas. Standard är EPDM (AT4537D, AT4538D), för t.ex vatten/ånga max 150 C. Tekniska data Tryckstegring Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10%. För öppningstryck lägre än 1,0 bar gäller öppningstryck +0,1 bar Vid krav på lägre tryckstegring kontakta Armatec. Nedblåsning Ånga/luft/gaser: Max 10% vid öppningtryck fr.o.m 3,0 bar Max 0,3 bar vid öppningstryck lägre än 3,0 bar Vätskor: Max 20% vid öppningstryck fr.o.m 3,0 bar Max 0,6 bar vid öppningstryck lägre än 3,0 bar Vid krav på mindre nedblåsning kontakta Armatec. Tryck och temperatur AT 4537 AT 4538 Öppnings- Temp. Öppnings- Temp. tryck max. -60 C till tryck max. -85 C till DN bar +350 C bar +450 C För ventiler med O-ringkägla t.ex EPDM (AT 4537D och AT 4538D) gäller temperatur max +150 C. För de olika ventilmaterialen gäller tryck- och temperaturgränser enligt gällande normer. Vid temperatur över 200 C anges detta, så att leverans sker med varmhållfast fjäder. Kontakta Armatec vid temperaturer och tryck utanför angivna gränser Rätten till ändringar utan föregående meddelande förbehålls. Armatec ansvarar inte för eventuella tryckfel eller missförstånd. Dokumenten får kopieras endast i sin helhet. Sid 2 (6)

3 Mjuktätning För ventiler med mjuktätning (EPDM är standard) gäller följande polymerer och temperaturområden: O-ring Neopren (CR) K -40 C till +100 C, för t.ex köldmedel Ethylen (EPDM) D -45 C till +150 C, för t.ex hetvatten och ånga Viton (FPM) L -20 C till +180 C, för t.ex olja och luft Övrigt Dimensionering efter givna förutsättningar översändes på begäran. Uppge fluid, densitet (vid vätskor), kapacitet/effekt, max temperatur och öppningstryck. Med bar menas bar övertryck. Detta likställs med bar(ö), barg, bar(e), atö eller kg/cm2 om inget annat anges. Med Nm3/h menas "fri" kapacitet luft/gas (N=normal). Detta likställs med m3/h om inget annat anges. Vid temperaturer över 200 C måste detta anges, så att leverans sker med varmhållfast fjäder. Lägsta öppningstryck för ventil med mjuktätning = 1 bar. Lägre tryck på förfrågan. För de olika ventilmaterialen gäller tryck- och temperaturgränser enligt gällande normer. Kapacitetskoefficient ånga/gas αd D/G 0,7 Kapacitetskoefficient vätskor αd F 0,45 Sätesdiameter Do, se Mått och vikt Sid 3 (6)

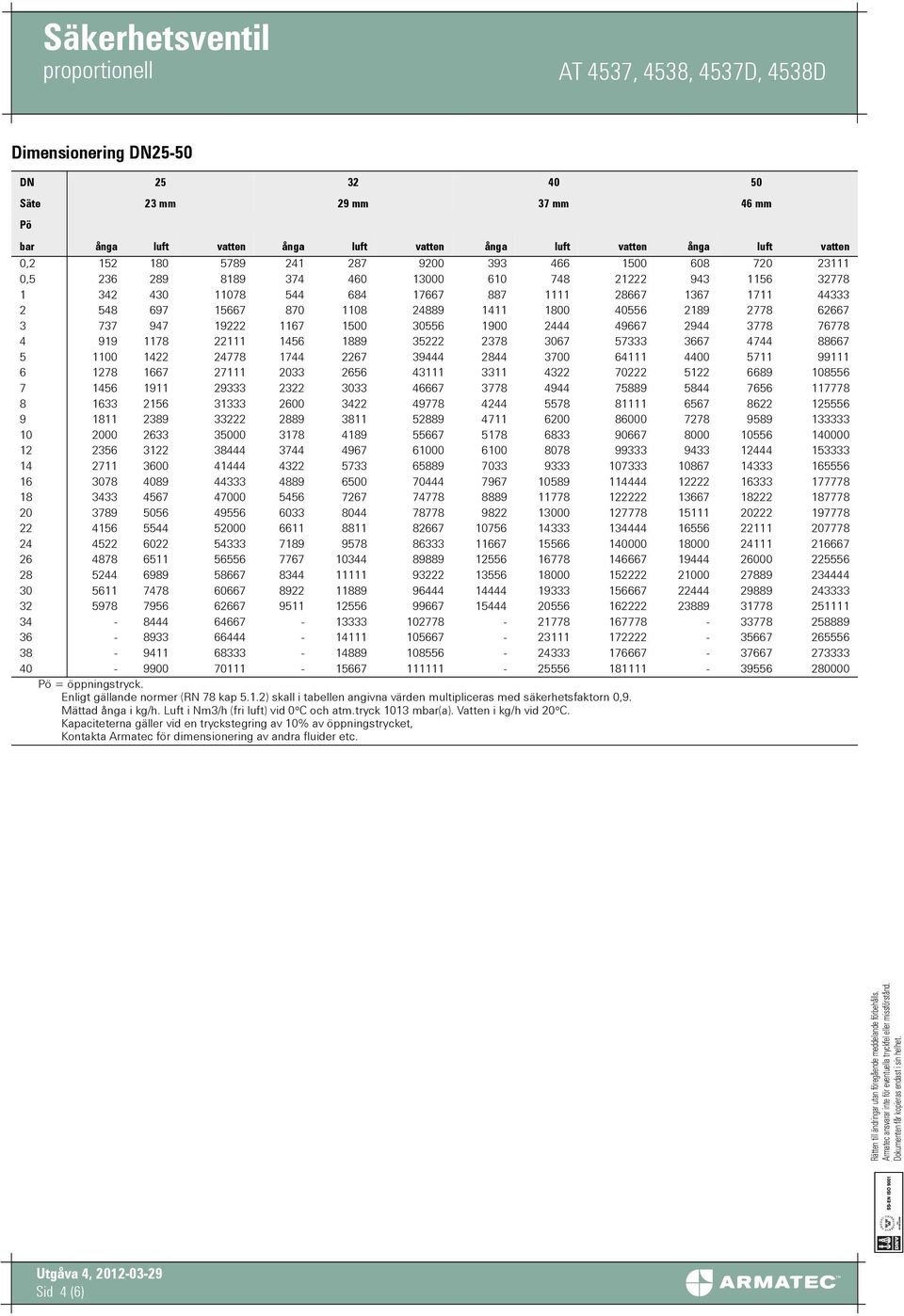

4 Dimensionering DN25-50 DN Säte 23 mm 29 mm 37 mm 46 mm Pö bar ånga luft vatten ånga luft vatten ånga luft vatten ånga luft vatten 0, , Pö = öppningstryck. Enligt gällande normer (RN 78 kap 5.1.2) skall i tabellen angivna värden multipliceras med säkerhetsfaktorn 0,9. Mättad ånga i kg/h. Luft i Nm3/h (fri luft) vid 0 C och atm.tryck 1013 mbar(a). Vatten i kg/h vid 20 C. Kapaciteterna gäller vid en tryckstegring av 10% av öppningstrycket, Kontakta Armatec för dimensionering av andra fluider etc. Rätten till ändringar utan föregående meddelande förbehålls. Armatec ansvarar inte för eventuella tryckfel eller missförstånd. Dokumenten får kopieras endast i sin helhet. Sid 4 (6)

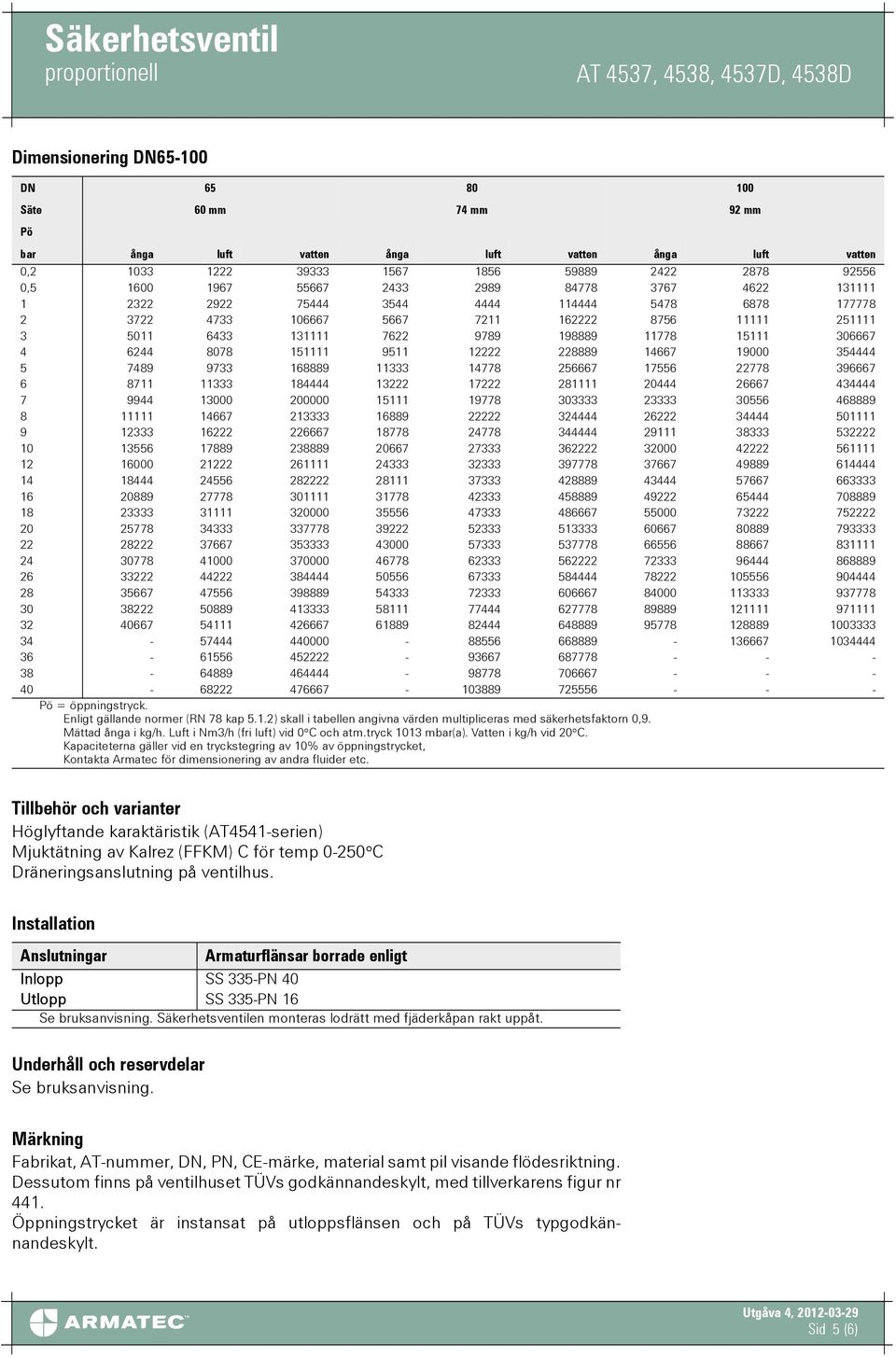

5 Dimensionering DN DN Säte 60 mm 74 mm 92 mm Pö bar ånga luft vatten ånga luft vatten ånga luft vatten 0, , Pö = öppningstryck. Enligt gällande normer (RN 78 kap 5.1.2) skall i tabellen angivna värden multipliceras med säkerhetsfaktorn 0,9. Mättad ånga i kg/h. Luft i Nm3/h (fri luft) vid 0 C och atm.tryck 1013 mbar(a). Vatten i kg/h vid 20 C. Kapaciteterna gäller vid en tryckstegring av 10% av öppningstrycket, Kontakta Armatec för dimensionering av andra fluider etc. Tillbehör och varianter Höglyftande karaktäristik (AT4541-serien) Mjuktätning av Kalrez (FFKM) C för temp C Dräneringsanslutning på ventilhus. Installation Anslutningar Armaturflänsar borrade enligt Inlopp SS 335-PN 40 Utlopp SS 335-PN 16 Se bruksanvisning. Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt. Underhåll och reservdelar Se bruksanvisning. Märkning Fabrikat, AT-nummer, DN, PN, CE-märke, material samt pil visande flödesriktning. Dessutom finns på ventilhuset TÜVs godkännandeskylt, med tillverkarens figur nr 441. Öppningstrycket är instansat på utloppsflänsen och på TÜVs typgodkännandeskylt. Sid 5 (6)

6 Beställningsnyckel Metalltätande säkerhetsventil Exempel: AT ,0-25 AT ,0-25 Fig. nr. Utförande Öppningstryck (bar) DN AT 4537=segjärn -2=gastät kåpa AT 4538=stål -4=gastätt lättverk Mjuktätande säkerhetsventil Exempel: AT 4537D4-5,0-25 AT 4537 D 4-5,0-25 Fig. nr. O-ring Utförande Öppningstryck (bar) DN AT 4537=segjärn D=EPDM 2=gastät kåpa AT 4538=stål L=Viton 4=gastätt lättverk K=Neopren N=Nitril Rätten till ändringar utan föregående meddelande förbehålls. Armatec ansvarar inte för eventuella tryckfel eller missförstånd. Dokumenten får kopieras endast i sin helhet. Sid 6 (6)
