Ramén KulSektorventiler DN25-300, PN16(40) Kvs 0,025 till 3840 Självrensande Mycket god reglerkarakteristik Hög nötningsresistens

Transkript

1 Ramén KulSektorventiler DN2-, PN16(40) Kvs 0,02 till 3840 Självrensande Mycket god reglerkarakteristik Hög nötningsresistens Servicevänlig med lätt utbytbart säte Lätt att automatisera och installera Montagesatser för ISO-don Ekonomisk Bilden visar Ramén KS, DN 10 Bulletin RA-KS-1. (Rev 02-12)

2 KulSektorventil - Ramén KS Ramén KulSektorventil är en svensk konstruktion och tillverkningen sker i Sverige. Ventilen introducerades 1967 och har sedan dess levererats i många tusen exemplar till bl a: Pappers- och cellulosaindustri Kemisk industri Mineralberedande industri Stålindustri Cementfabriker Läkemedelsindustri Vatten- och avloppsverk Kraft- och värmeproduktion Kulsektorventilen består av en halv kula - dvs en kulsektor - som via axeltappar är stabilt lagrad i ventilhuset. Ena delen av kulsektorns sfäriska yta används för avstängning. Den andra delen av sfären är genomborrad med ett hål vars diameter är ca 80% av ventilens nominella anslutningsnummer. Kulsektorn vrids ca 90 vid manöver från öppet till stängt. Konstruktionsprincip Tillverkning och användning av Ramén KS bygger på lång erfarenhet från mångskiftande praktisk drift i ofta besvärliga miljöförhållanden. Ventilen har visat sig lämplig för tät avstängning samt noggrann strypreglering av gaser, vätskor och slurry vid moderata tryck och temperaturförhållanden, t ex. Luft samt gaser som oxygen, nitrogen, argon, metan, propan Ångor och kondensat Oljor Fibersuspensioner i cellulosa & pappersindustri Lutar, syror Slitande vätskesuspensioner- malmslurry, kalkslam, mesa, aska från kol och oljeförbränning. Ventilöppningens form varierar därvid från helt rund till avsmalnande elliptisk. Den rundade öppningen minskar risken för igensättning och utsätts för avsevärt mindre slitage än den spaltformiga öppning som i reglerläge kännetecknar en del andra ventiltyper som t.ex vridspjäll- och vissa kulsegmentventiler. Vid bedömning av olika ventiltypers regleregenskaper är det viktigt att observera skilllnaden mellan ventilens egenkarakteristik som alltid gäller vid konstant delta-p och den installerade karakteristik som gäller vid varierande delta-p under drift. Det vänstra diagrammet visar att egenkarakteristiken hos Ramén KS är nära procentuell för luft resp vatten vid konstant delta-p. Som jämförelse visas linjen för annan ventiltyp med linjär karakteristik. Det högra diagrammet visar den installerade karakteristiken för samma ventiler i en installation där delta-p ökar över ventilen då den går mot stängt. Den Reglerkarakteristik installerade karakteristiken avviker alltmer från ventilens egenkarakteristik ju mer tryckfallet ändrar sig över ventilen för en viss ändring i ventilläget. Jämförelsen visar att den installerade karakteristiken hos Ramén KS är lämplig för flertalet reglerfall i drift. För de många ventilinstallationer där en analys av lämpligaste ventilkarakteristik aldrig görs anses ventiler med procentuell egen karakteristik som lämpliga och - vid ogynnsamma förhållanden - ge mindra problem än vid motsvarande fall för ventiler med linjär egenkarakteristik. Fig. 1 Fig

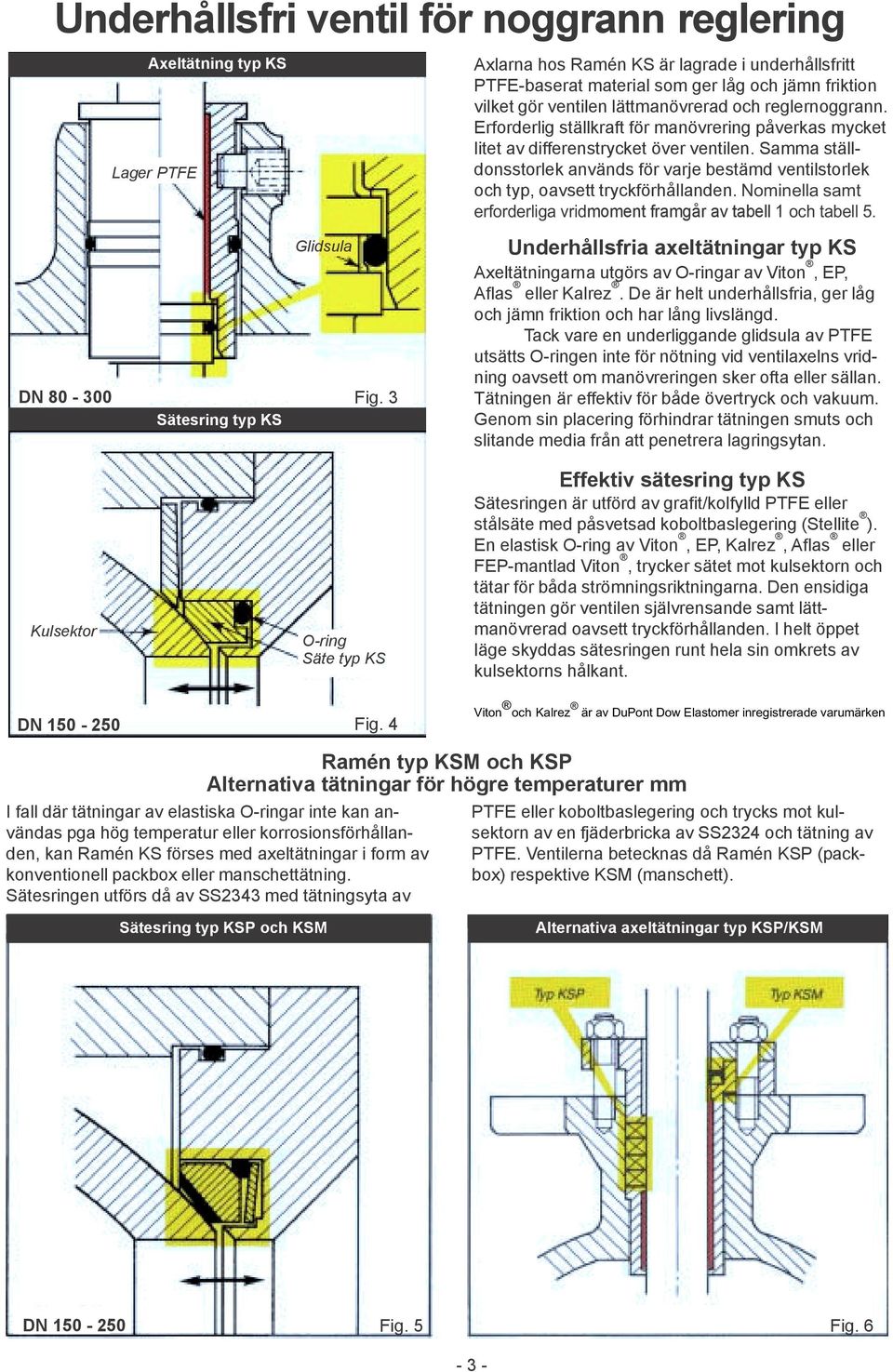

3 Underhållsfri ventil för noggrann reglering DN 80 - Axeltätning typ KS Lager PTFE Sätesring typ KS Glidsula Fig. 3 Axlarna hos Ramén KS är lagrade i underhållsfritt PTFE-baserat material som ger låg och jämn friktion vilket gör ventilen lättmanövrerad och reglernoggrann. Erforderlig ställkraft för manövrering påverkas mycket litet av differenstrycket över ventilen. Samma ställdonsstorlek används för varje bestämd ventilstorlek och typ, oavsett tryckförhållanden. Nominella samt erforderliga vridmoment framgår av tabell 1 och tabell. Underhållsfria axeltätningar typ KS Axeltätningarna utgörs av O-ringar av Viton, EP, Aflas eller Kalrez. De är helt underhållsfria, ger låg och jämn friktion och har lång livslängd. Tack vare en underliggande glidsula av PTFE utsätts O-ringen inte för nötning vid ventilaxelns vridning oavsett om manövreringen sker ofta eller sällan. Tätningen är effektiv för både övertryck och vakuum. Genom sin placering förhindrar tätningen smuts och slitande media från att penetrera lagringsytan. Kulsektor DN O-ring Säte typ KS Fig. 4 Effektiv sätesring typ KS Sätesringen är utförd av grafit/kolfylld PTFE eller stålsäte med påsvetsad koboltbaslegering (Stellite ). En elastisk O-ring av Viton, EP, Kalrez, Aflas eller FEP-mantlad Viton, trycker sätet mot kulsektorn och tätar för båda strömningsriktningarna. Den ensidiga tätningen gör ventilen självrensande samt lättmanövrerad oavsett tryckförhållanden. I helt öppet läge skyddas sätesringen runt hela sin omkrets av kulsektorns hålkant. Viton och Kalrez är av DuPont Dow Elastomer inregistrerade varumärken Ramén typ KSM och KSP Alternativa tätningar för högre temperaturer mm I fall där tätningar av elastiska O-ringar inte kan användas pga hög temperatur eller korrosionsförhållanden, kan Ramén KS förses med axeltätningar i form av konventionell packbox eller manschettätning. Sätesringen utförs då av SS2343 med tätningsyta av PTFE eller koboltbaslegering och trycks mot kulsektorn av en fjäderbricka av SS2324 och tätning av PTFE. Ventilerna betecknas då Ramén KSP (packbox) respektive KSM (manschett). Sätesring typ KSP och KSM Alternativa axeltätningar typ KSP/KSM DN Fig. Fig

4 Bästa valet för slitande media Ramén KS är med rätt materialval i många fall idealiska för reglering av slitande vätskesuspensioner. Den reglerbara ventilöppningens principiella utformning ger alltid en rundare öppningsform än den som är utmärkande för vissa andra ventiltyper. Detta minskar risken för igensättning och minskar slitaget på ventilöppningens hålkanter. KS-ventilerna monteras under normala driftförhållanden med den reglerbara öppningen på ventilhusets inloppssida. Vid reglering av slitande media kan emellertid ventilhuset monteras omvänt. Med ventilöppningen placerad på ventilhusets utloppssida blir strömningshastigheten genom ventilhuset låg varigenom slitage på ventilhuset nästan alltid helt undvikes. Fig. 7- Ramén KS, reglerläge Kulsektorns tätningsyta som i stängt läge tätar mot sätet befinner sig i reglerläge långt från den hålkant där eventuellt slitage uppstår. Ev slitage som startar här påverkar ej kulsektorns tätningsyta mot sätet Ventil typ vridspjäll, reglerläge Ventil typ kulsegment, reglerläge I reglerläge startar ev slitage här och påverkar därmed tätningsytan för sätet vid stängd ventil Materialutföranden för slitande media För reglering av slitande medier förses Ramén KS med rostfritt stålsäte med påsvetsad slityta av koboltbaslegering. I sådana fall hårdkromas kulsektorns tätningsyta och ofta också den trattformade delen av den hållarring där sätesringen är placerad. För mycket svårt slitande media modiferas Ramén KS med ett hårdtätande säte i djupt utförande, se tabell 6, kod 1E. För reglering av slitande, icke korrossiva medier vid låga tryckförhållanden inom speciellt mineralberedningsindustrin, har en gummerad kulsektorventil ofta visat sig överlägsen alla andra ventiltyper. Den gummerade kulsektorventilen - beteckning Ramén KSG - tillverkas i storlekar DN för max arbetstryck bar och finns beskriven i separat trycksak. Mjukgummi Fig. 8 - Ramén typ KSG - 4 -

5 Tekniska data Tabell 1 - Ventilstorlekar, Cv/Kvs-värden, vridmoment Ventil ansl DN Strypt Nom erf vridmoment i Nm (1) öppning Cv/Kvs (mm) Typ KS Typ KSP Typ KSM Typ KS Typ KSP/KSM 2/0,03(K) 2/0,3(F) 2/0,7(D) 2/1,3(C) 2/2,(A) 2/ 2/10 2/1 2/20 Not (3) Not (3) ,03/0,02 0,3/0,2 0,7/0,6 1,3/1,1 2,/2,1,8/ 9/7, 1/12, 2/21 40/2 40/32 0/2 0/ /34 7/ / /94 /2 460/390 90/810 / / /3840 (1) Vridmomenten är ungefärliga och avser ventil med sätesring av PTFE vid reglering av kallt vatten i halvöppet läge vid tryckfall (1 bar). (2) Kulsektorn med triangelformat spår fräst på sfären, 0-72, procentuell karakteristik. (3) Kulsektorn med triangelformat hål, modifierat procentuell karakteristik Tabell 2 - Tryckåtervinningsfaktorn F L (C f ) Öppningsgrad i procent av ställdonsläget Faktor % 10% 20% 40% 60% 80% % F L (C f ) 0,9 0,88 0,8 0,77 0,67 0,62 0,60 Täthet vid avstängning Ramén KS erbjuder tät avstängning av gaser och vätskor som kontrolleras före leverans enligt följande normer: Säte av PTFE: Provad med luft 600 vid 20 enl DIN 3230-BO. Läckageklass 2 eller på begäran klass 1. Säte av PTFE: Provad med vatten vid 20 - bättre än 0,00 l/h per tum ventilstorlek (ansl nr). Säte av SS2343 med slityta av koboltbaslegering: Provad med vatten vid 20 - typiskt 0,00% eller max 0,01% av max Kv/Cv-värde. I specialutförande kan dessa värden nedbringas till en bråkdel. Tabell 3 - Max rekommenderat delta-p och temperatur Ventil- delta-p storlek Säte av PTFE Säte av Stellit DN C C C 0-80 C 170 (200 )C Ovanstående värden är endast riktvärden för normal reglering och avstängning av rent, icke slitande vatten. För applikationer som inkluderar pulsationer i tryck och temperatur kan ibland en viss extra säkerhetsfaktor behöva appliceras

6 Reglerområde Bättre än :1 Större reglerområde är i allmänhet utan intresse och kan inte utnyttjas med normala elektriska eller pneumatiska manöverdon och lägesregulatorer. Manöverdon Ventilerna är försedda med lång alt kort drivaxel med kilspår samt kraftig fläns för stabil montering av önskat manöverdon. Ramén tillverkar egna pneumatiska manöverdon speciellt användbara för noggrann kontinuerlig strypreglering. Manöverdon av andra fabrikat monteras utan svårighet. Koppling och konsol för ISO-normerade ställdon levereras på begäran. Separata dimensionsblad med viktuppgifter finns för ventiler utförda med: * Handspak, låsbar, med eller utan skala * Pneumatiska dubbelverkande och enkelverkande kolvställdon för tvålägesreglering eller med lägesregulator för kontinuerlig reglering. * Elektriska ställdon med reversibel synkronmotor för tvålägesställare eller kontinuerlig reglering. DN 2 0 DN 80 DN DN Montagesätt och flänsstandard Tabell 4 Ventilhus utan flänsar för inspän ning mellan rörflänsar enl SMS/DIN, PN 10/40, ANSI /600 lb D:o enl SMS/DIN, PN10/2, ANSI lb D:o enligt SMS/DIN, PN10/16, ANSI 10 lb Ventilhus med flänsar enl SMS/DIN, PN16 Effektiv vridningsvinkel De flesta ventilstorlekerna har en effektiv vridningsvinkel av 90º men på grund av extra reducerad håldiameter i kulsektorn har några av de mindre ventilstorlekarna en mindre effektiv vridningsvinkel, mellan öppet och stängt, enligt vidstående tabell 4. Öppnar och Ventil DN Stängd reglerar 2/A-K 0º-18º 18º-90º 2/ 0º-30º 30º-90º 2/10 0º 0º-90º 2/1 0º-2º 2º-90º 2/20 0º 0º-90º 40/2, 0/2 0º-30º 30º-90º 40/32, 0/32 0º-20º 20º-90º 0-0º 0º-90º Tabell - Rekommenderade vridmoment vid val av manöverdon Vridmoment (Nm) Ventiltyp KS Rekommenderat (1) Max DN (1) Den lägre delen av momentområdet kan användas för on-off manövrering vid lägre arbetstryck och rena media som ej ger beläggning på tätningsytorna. Den högre delen av momentområdet bör utnyttjas för pneumatiska don med lägesställare, där god reglernoggranhet önskas. Fig. 9 - Ventiler typ KS, DN2-200 samt KSG (med handspak) DN12-6 -

7 Tabell 6 Materialkoder ventil typ KS/KSP Av ventilens typbeteckning och materialkod framgår material i ingående delar. Materialkoder: 1=SS2343/2324(DN2-), =titan(dn2-) Nedanstående tabell förklarar materialkoden i klartext. Materialkod 1 1A 1B 1C 1E Hus (pos 1) SS2343 SS2343 SS2343 SS2343 SS2343 Titan Axlar (pos +6) SS2324 SS2324 SS2324 SS2324 SS2324 Titan Kulsektor (pos 3) SS2343 Hållarring (pos 2) SS2343 SS2343 SS2343 Sätesring (pos 10) Axellager (pos 9) Axeltätning typ KS O-ring (pos 13+14) Axeltätning typ KSP packbox (pos 13) Sätesfjäder/tätning under sätesring KS, O-ring (pos 1) Sätesfjäder/tätning under sätesring KSP, fjäderbricka (pos 1A+1B) Tätning mellan hållarring och hus (pos 16) Kol/grafitfylld PTFE Kol/grafitfylld PTFE Stellite Stellite Standard = modifierad TFE (LR) Special = SST/PTFE (MP) Stellite, djupt utförande Titan Titan Kol/grafitfylld PTFE Viton Viton Viton Viton Viton Viton PTFE PTFE PTFE PTFE PTFE PTFE Viton Viton Viton Viton Viton Viton SS2324/PTFE SS2324/PTFE SS2324/PTFE SS2324/PTFE SS2324/PTFE Viton Viton Viton Viton Viton Viton Alternativa tätningar anges inom parentes efter materialkoden ex.-1a(ep)- (EP) = EPDM (KVF) = Kalrez /Vitoflon (FS = Fluorsilikon (AF) = Aflas (X) = Annan kvalitet Tabell 7 - Tryck och temperaturbegränsningar Max arbetstryck för material SS-2343 i bar beroende av temperatur: PN C C +0 0 C +7 0 C + 0 C C C C PN , 8 7, 7 7 PN , 13, , 11 PN , 20, , PN CE- märkning Ramén KS ventiler kan på begäran levereras CE-märkta enligt Tryckkärlsdirektivet i kategori 1. Provtryckning Om inget annat begärs av kunden levereras ventilerna provtryckta och märkta för PN16. Tabell 8 - Temperaturbegränsningar för sätes- och tätningsmaterial Packbox O-ring (typ KS) Sätesring typ (KS / KSP) (typ KSP) Material Viton Viton EPDM Aflas Kalrez GLT Fluorsilikon kol/grafitfylld SST fläta PTFE Stellitbelagd PTFE- Min C C C 0 0 C C C C C C temperatur Max C C C temperatur ( C C C) (+20 0 C) 1) C C C (+20 0 C) 1) +200 C 1) Med axellager av material MP (option) - 7-

8 För att möjliggöra ett perfekt ventilval bör följande anges vid förfrågan eller beställning: 1. In- och utloppstryck 2. Delta-p över stängd ventil samt vid maxflöde 3. Medium med koncentration och ev viskostet, förekomst av slitande partiklar etc. 4. Densitet. Temperatur i ventilens inlopp 6. Normal-, minimi- och maxflöde 7. Rörledningsdimension 8. Material i mediaberörda delar 9. Önskad typ av ställdon, signalfunktion och signalområde, servolufttryck eller anslutningsspänning, gångtid öppet till stängt 10.Extra utförande i form av fjäderretur, magnetventil, signalkontakter, potentiometer, luftfilterregulator Ramén Trading AB Box 414, Sollentuna info@ramen.se Telefon: , Fax:
