1 Datablad Externt styrda ventiler 2/2-vägs snedsätes DKACV.PD.400.A B0889

2 Innehåll Information Sida Egenskaper, tekniska data och funktion 3 Beställning 4 Specialversioner 5 Styrtrycksdiagram 6 Mått och vikt 8 Kapacitetsdiagram för vatten 9 Reservdelar 10 Tillbehör 11 2 DKACV.PD.400.A2.07

3 Normalt öppen/stängd Externt styrda 2/2-vägs snedsätesventiler för neutrala och aggressiva vätskor, gaser och ånga DN G/SS G 1 / 2 - G 2 Egenskaper För krävande industriella applikationer Version i rödgods för vatten, olja och luft/ gaser eller version i rostfritt stål för neutrala och aggressiva vätskor och gasmedia. Normalt stängd (NC) och normalt öppen (NO) version. Version som stänger med eller emot flödesriktningen. Styranslutning G 1 / 4. Differenstryck upp till 32 bar, beroende på ventiltyp. Specialversioner: se sid 5. Tekniska data Konstruktion Kolvdriven ventil med lutande fäste Installation Valfri Nominellt tryck Rödgods: PN 16, rostfritt stål: PN 40 Tryckområde Se Beställning Max provtryck Ventilhus: Rödgods: 24 bar, rostfritt stål: 60 bar Styrhuvud: 10 bar Omgivningstemperatur -30 till +50 C Medietemperatur -30 till +180 C Viskositet Styrmedium: Max 400 cst Neutrala vätskor, gaser ooch ånga, max viskositet 40 cst Material Ventilhus: Rödgods W. nr Rostfritt stål W. nr /AISI 318 Mellanstycke: Ventilhus i rödgods: Mässing W. nr Ventilhus i rostfritt stål: Rostfritt stål W. nr /AISI 303 Sätestyrning och -mutter: Rostfritt stål W. nr /AISI 303 Spindel: Rostfritt stål W. nr Spindelpackning: PTFE Sätespackning PTFE Funktion 1. Fjäder 2. Sätespackning 3. Ventilsäte 4. Styranslutning 5. Styrkolv 6. Spindel HP210 trycklös stängd version (NC) Ventilen hålls stängd av fjädern (1) som trycker sätespackningen (2) mot ventilfästet (3). När tryck anbringas på styranslutningen (4), lyfts styrkolven (5), spindeln (6) och därmed sätespackningen (2) så att ventilen öppnas med eller mot mediets tryck. HP210 trycklös öppen version (NO) Ventilen hålls öppen av fjädern (1), som håller sätespackningen (2) borta från ventilfästet (3). När tryck anbringas på styranslutningen (4), sänks styrkolven (5), spindeln (6) och därmed sätespackningen (2) så att ventilen stängs med mediets tryck. Anmärkning! Använd om möjligt versioner som stänger mot flödesriktningen (HP210P och S) för vatten (minskad risk för vätskeslag). DKACV.PD.400.A2.07 3

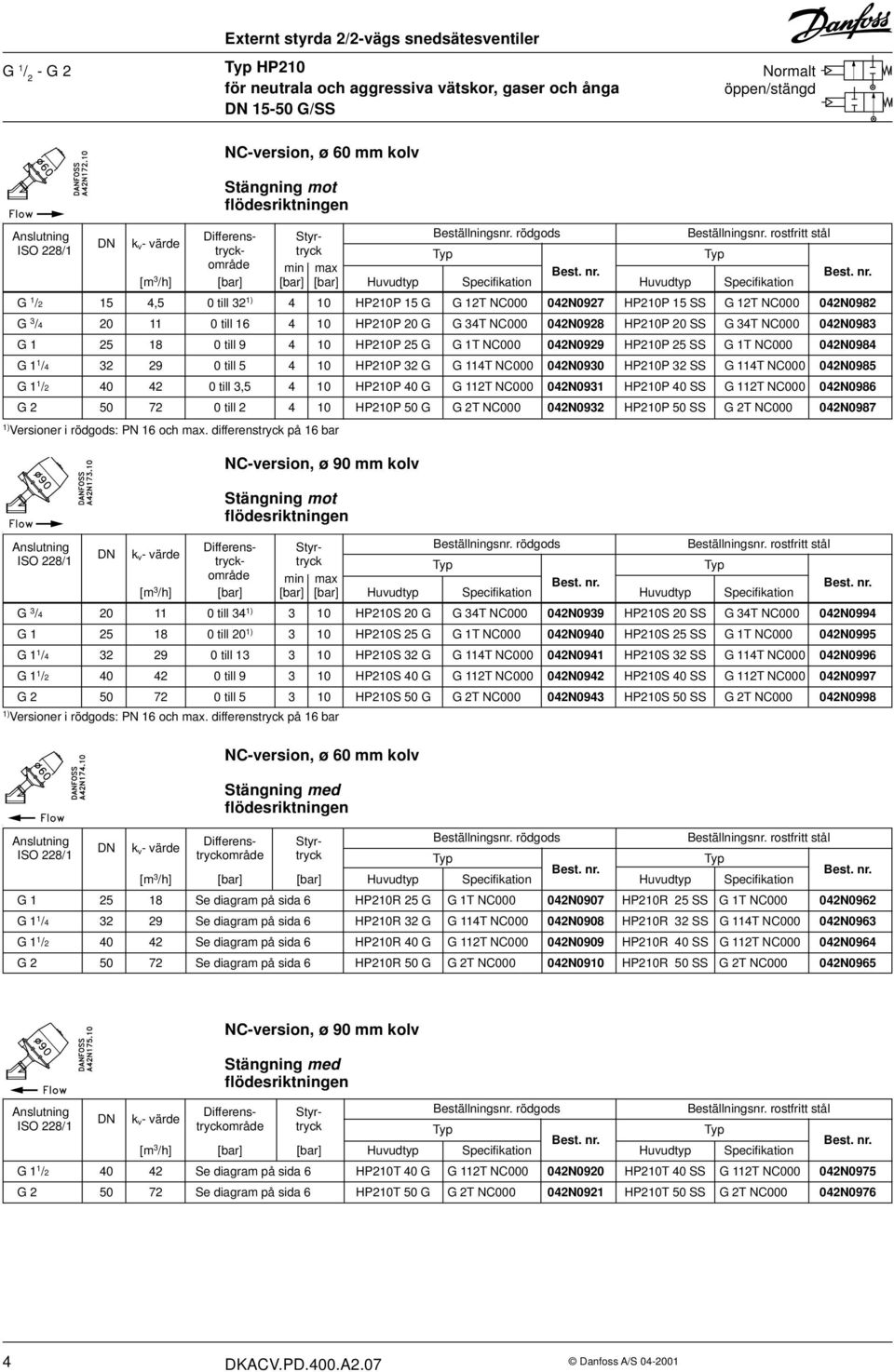

4 G 1 / 2 - G 2 Externt styrda 2/2-vägs snedsätesventiler för neutrala och aggressiva vätskor, gaser och ånga DN G/SS Normalt öppen/stängd NC-version, ø 60 mm kolv Stängning mot flödesriktningen Anslutning Differens- Styr- Beställningsnr. rödgods Beställningsnr. rostfritt stål DN k v - värde ISO 228/1 tryck- tryck Typ Typ område min max [m 3 /h] [bar] [bar] [bar] Huvudtyp Specifikation Huvudtyp Specifikation G 1 /2 15 4,5 0 till 32 1) 4 10 HP210P 15 G G 12T NC N0927 HP210P 15 SS G 12T NC N0982 G 3 / till HP210P 20 G G 34T NC N0928 HP210P 20 SS G 34T NC N0983 G till HP210P 25 G G 1T NC N0929 HP210P 25 SS G 1T NC N0984 G 1 1 / till HP210P 32 G G 114T NC N0930 HP210P 32 SS G 114T NC N0985 G 1 1 / till 3, HP210P 40 G G 112T NC N0931 HP210P 40 SS G 112T NC N0986 G till HP210P 50 G G 2T NC N0932 HP210P 50 SS G 2T NC N0987 1) Versioner i rödgods: PN 16 och max. differenstryck på 16 bar NC-version, ø 90 mm kolv Stängning mot flödesriktningen Anslutning Differens- Styr- Beställningsnr. rödgods Beställningsnr. rostfritt stål DN k v - värde ISO 228/1 tryck- tryck Typ Typ område min max [m 3 /h] [bar] [bar] [bar] Huvudtyp Specifikation Huvudtyp Specifikation G 3 / till 34 1) 3 10 HP210S 20 G G 34T NC N0939 HP210S 20 SS G 34T NC N0994 G till 20 1) 3 10 HP210S 25 G G 1T NC N0940 HP210S 25 SS G 1T NC N0995 G 1 1 / till HP210S 32 G G 114T NC N0941 HP210S 32 SS G 114T NC N0996 G 1 1 / till HP210S 40 G G 112T NC N0942 HP210S 40 SS G 112T NC N0997 G till HP210S 50 G G 2T NC N0943 HP210S 50 SS G 2T NC N0998 1) Versioner i rödgods: PN 16 och max. differenstryck på 16 bar NC-version, ø 60 mm kolv Stängning med flödesriktningen Anslutning Differens- Styr- Beställningsnr. rödgods Beställningsnr. rostfritt stål DN k v - värde ISO 228/1 tryckområde tryck Typ Typ [m 3 /h] [bar] [bar] Huvudtyp Specifikation Huvudtyp Specifikation G Se diagram på sida 6 HP210R 25 G G 1T NC N0907 HP210R 25 SS G 1T NC N0962 G 1 1 / Se diagram på sida 6 HP210R 32 G G 114T NC N0908 HP210R 32 SS G 114T NC N0963 G 1 1 / Se diagram på sida 6 HP210R 40 G G 112T NC N0909 HP210R 40 SS G 112T NC N0964 G Se diagram på sida 6 HP210R 50 G G 2T NC N0910 HP210R 50 SS G 2T NC N0965 NC-version, ø 90 mm kolv Stängning med flödesriktningen Anslutning Differens- Styr- Beställningsnr. rödgods Beställningsnr. rostfritt stål DN k v - värde ISO 228/1 tryckområde tryck Typ Typ [m 3 /h] [bar] [bar] Huvudtyp Specifikation Huvudtyp Specifikation G 1 1 / Se diagram på sida 6 HP210T 40 G G 112T NC N0920 HP210T 40 SS G 112T NC N0975 G Se diagram på sida 6 HP210T 50 G G 2T NC N0921 HP210T 50 SS G 2T NC N DKACV.PD.400.A2.07

5 Strömlös öppen/stängd Externt styrda 2/2-vägs snedsätesventiler för neutrala och aggressiva vätskor, gaser och ånga DN G/SS G 1 / 2 - G 2 NO-version, ø 60 mm kolv Stängning mot flödesriktningen Anslutning Differens- Styr- Beställningsnr. rödgods Beställningsnr. rostfritt stål DN K v- värde ISO 228/1 tryckområde tryck Typ Typ [m 3 /h] [bar] [bar] Huvudtyp Specifikation Huvudtyp Specifikation G 1 /2 15 4,5 Se diagram på sida 6 HP210P 15 G G 12T NO N0949 HP210P 15 SS G 12T NO N1004 G 3 / Se diagram på sida 6 HP210P 20 G G 34T NO N0950 HP210P 20 SS G 34T NO N1005 G Se diagram på sida 6 HP210P 25 G G 1T NO N0951 HP210P 25 SS G 1T NO N1006 G 1 1 / Se diagram på sida 6 HP210P 32 G G 114T NO N0952 HP210P 32 SS G 114T NO N1007 G 1 1 / Se diagram på sida 6 HP210P 40 G G 112T NO N0953 HP210P 40 SS G 112T NO N1008 G Se diagram på sida 6 HP210P 50 G G 2T NO N0954 HP210P 50 SS G 2T NO N1009 Specialversion: Ventiler i rostfritt stål med svetsanslutning Danfoss kan leverera ventiler av rostfritt stål med svetsanslutning. Kontakta Danfoss för data och beställningsnummer. DN ØD 17,2 22,6 28,8 37,5 43,5 55 ØD 21,3 26,9 33,7 42,4 48,3 60,3 L Specialversion: Ventiler med elektrisk lägesindikator Två typer av indikeringsanordningar: Öppen eller stängd Endast strömlöst stängd version (NC) Se datablad DKACT.PD.400.E Beställningsnr.: 042N3760 DKACV.PD.400.A2.07 5

6 Externt styrda 2/2-vägs snedsätesventiler för neutrala och aggressiva vätskor, gaser och ånga DN G/SS Exempel HP210R Styrtryck Exempel Styrtryck till HP210R 50 SS, DN50. Differenstryck: 8 bar över ventilen. Nödvändigt styrtryck: min. 6,5 bar. Notera! Versioner i rödgods: PN 16 och max. differenstryck på 16 bar Differenstryck HP210T Styrtryck Exempel Styrtryck till HP210T 50 G, DN50. Differenstryck: 18 bar över ventilen. Nödvändigt styrtryck: min. 6 bar. Notera! Versioner i rödgods: PN 16 och max. differenstryck på 16 bar Differenstryck HP210P (NO) Styrtryck Exempel Styrtryck till HP210P 50 G, DN50. Differenstryck: 8 bar över ventilen. Nödvändigt styrtryck: min. 6,5 bar. Notera! Versioner i rödgods: PN 16 och max. differenstryck på 16 bar Differenstryck 6 DKACV.PD.400.A2.07

7 DKACV.PD.400.A2.07 7

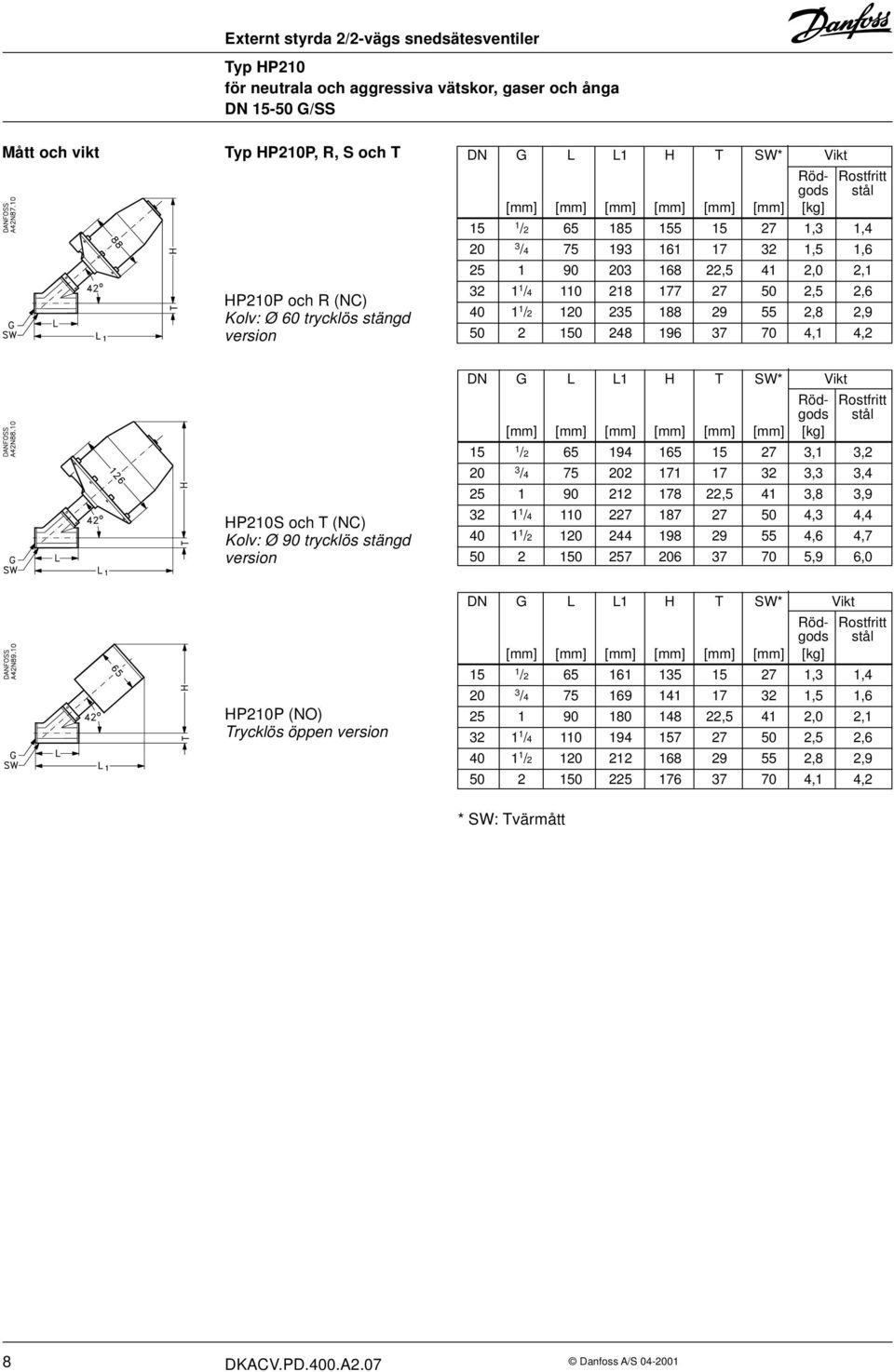

8 Externt styrda 2/2-vägs snedsätesventiler för neutrala och aggressiva vätskor, gaser och ånga DN G/SS Mått och vikt P, R, S och T HP210P och R (NC) Kolv: Ø 60 trycklös stängd version DN G L L1 H T SW* Vikt Röd- Rostfritt gods stål [mm] [mm] [mm] [mm] [mm] [mm] [kg] 15 1 / ,3 1, / ,5 1, ,5 41 2,0 2, / ,5 2, / ,8 2, ,1 4,2 HP210S och T (NC) Kolv: Ø 90 trycklös stängd version DN G L L1 H T SW* Vikt Röd- Rostfritt gods stål [mm] [mm] [mm] [mm] [mm] [mm] [kg] 15 1 / ,1 3, / ,3 3, ,5 41 3,8 3, / ,3 4, / ,6 4, ,9 6,0 HP210P (NO) Trycklös öppen version DN G L L1 H T SW* Vikt Röd- Rostfritt gods stål [mm] [mm] [mm] [mm] [mm] [mm] [kg] 15 1 / ,3 1, / ,5 1, ,5 41 2,0 2, / ,5 2, / ,8 2, ,1 4,2 * SW: Tvärmått 8 DKACV.PD.400.A2.07

9 Externt styrda 2/2-vägs snedsätesventiler för neutrala och aggressiva vätskor, gaser och ånga DN G/SS Kapacitetsdiagram Vatten DKACV.PD.400.A2.07 9

10 Reservdelar till externt styrda ventiler 2/2-vägs snedsätes Reservdelssats till HP210 Aktuator till HP210P och R HP 210P HP 210R DN Rödgods Rostfritt stål Rödgods Rostfritt stål N N N N N N N N N N N N N N N N N N N N N N N N0067 Aktuatorer till HP 210S och T HP 210S HP 210T DN Rödgods Rostfritt stål Rödgods Rostfritt stål N N N N N N N N N N N N N N N N N N N N0091 Reservdelssatsen omfattar en komplett aktuator (ventil utan ventilhus) Packningssats till HP 210 DN Material Best. nr Sätespackning Packning 15 PTFE AFM N PTFE AFM 042N PTFE AFM 042N PTFE AFM 042N PTFE AFM 042N PTFE AFM 042N Packning 2. Sätespackning Packningssatsen innehåller 1 sätespackning och 1 packning. 10 DKACV.PD.400.A2.07

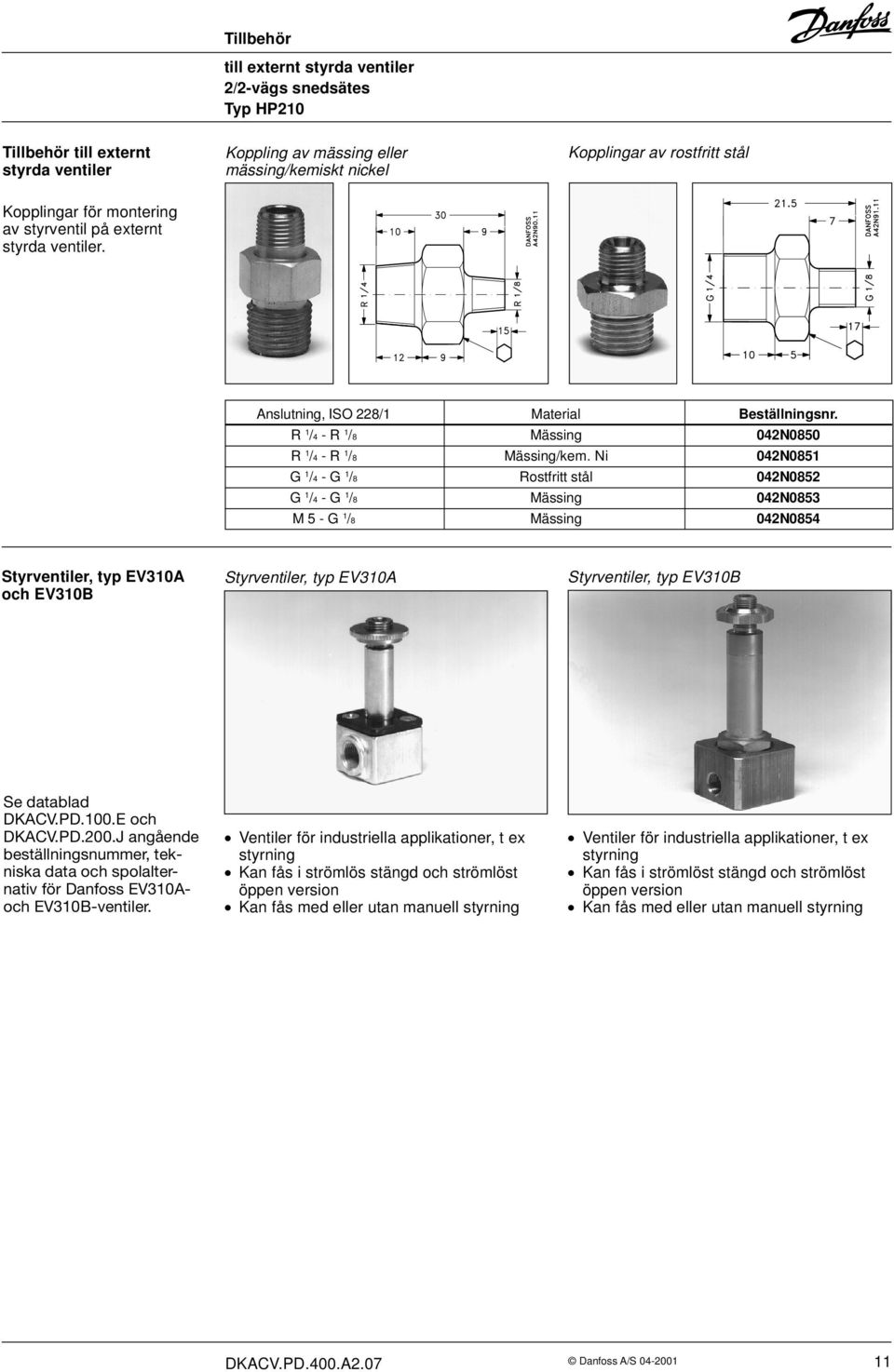

11 Tillbehör till externt styrda ventiler 2/2-vägs snedsätes Tillbehör till externt styrda ventiler Koppling av mässing eller mässing/kemiskt nickel Kopplingar av rostfritt stål Kopplingar för montering av styrventil på externt styrda ventiler. Anslutning, ISO 228/1 Material Beställningsnr. R 1 /4 - R 1 /8 Mässing 042N0850 R 1 /4 - R 1 /8 Mässing/kem. Ni 042N0851 G 1 /4 - G 1 /8 Rostfritt stål 042N0852 G 1 /4 - G 1 /8 Mässing 042N0853 M 5 - G 1 /8 Mässing 042N0854 Styrventiler, typ EV310A och EV310B Styrventiler, typ EV310A Styrventiler, typ EV310B Se datablad DKACV.PD.100.E och DKACV.PD.200.J angående beställningsnummer, tekniska data och spolalternativ för Danfoss EV310Aoch EV310B-ventiler. Ventiler för industriella applikationer, t ex styrning Kan fås i strömlös stängd och strömlöst öppen version Kan fås med eller utan manuell styrning Ventiler för industriella applikationer, t ex styrning Kan fås i strömlöst stängd och strömlöst öppen version Kan fås med eller utan manuell styrning DKACV.PD.400.A
