Serie L-25 3/2- och 5/2-vägs, samtliga portar på en sida M 5, 160 Nl/min Tekniska data Dimensioner

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "Serie L-25 3/2- och 5/2-vägs, samtliga portar på en sida M 5, 160 Nl/min Tekniska data Dimensioner"

Transkript

1 info Urval Serie L-25 3/2- och 5/2-vägs, samtliga portar på en sida M 5, 160 Nl/min Tekniska data Dimensioner Serie L-28 3/2- och 5/2-vägs, samtliga portar på en sida R 1/8, 600 Nl/min Tekniska data Dimensioner Serie P-05 3/2-, 5/2- och 5/3-vägs, R1/8, 750 Nl/min Tekniska data Dimensioner Serie P-07 3/2-, 5/2- och 5/3-vägs, R1/4, 1580 Nl/min Tekniska data Dimensioner Serie P-12 3/2-, 5/2- och 5/3-vägs, R1/2, 3300 Nl/min Tekniska data Dimensioner

2 Urvalstabell Val av ventiltyp Anslutning/flöde M5 R1/8 R1/8 R1/4 R1/2 Ventiltyp 160 Nl/min 600 Nl/min 750 Nl/min 1580 Nl/min 3300 Nl/min (0.163 Cv) (0.610 Cv) (0.762 Cv) (1.606 Cv) (3.354 Cv) 3/2-vägs L L P P P singel pilot L L P P P /2-vägs impulsventil L L P P P /2-vägs impulsventil P P P dominant 5/2-vägs L L P P P singel pilot L L P P P /2-vägs impulsventil L L P P P /2-vägs impulsventil P P P dominant 5/3-vägs stängt mittläge P P P /3-vägs avluftat mittläge P P P /3-vägs påluftat mittläge P P P Flödestabell för cylindrar (P = 6 bar/87 psi) Hastighet Cylinder Ø 0.25 m/s 0.5 m/s 1 m/s 1.5 m/s 2 m/s mm Nl/min Nl/min Nl/min Nl/min Nl/min

3 Urvalstabell Ytterligare funktioner lämplig för vakuum tryckluftkonfiguration kontrollera 2 tryck ventil funktion 2) Ventiler ja nej ja 3) nej ja nej 2/2-vägs L X X X L X X X L X X X 1 eller 3 L X X X L X X X 1) L X X X 1, 2 och 3 eller 1, 4 och 5 L X X X L X X X L X X X 1 eller 3 L X X X L X X X 1) L X X X 1, 2 och 3 eller 1, 4 och 5 P X X X P P X X P X X X 1 eller 3 P X X X 1 eller 3 P X X X P X X X 1) P X X X 1, 2 och 3 eller P X X X 1, 4 och 5 P X X X P X X X P X X X P X X X P P X X P X X X 1 eller 3 P X X X 1 eller 3 P X X X P X X X 1) P X X X 1, 2 och 3 eller P X X X 1, 4 och 5 P X X X P X X X P X X X P X X X P X X X 1 eller 3 P X X X 1 eller 3 P X X X 1 eller 3 P X X X P X X X 1) P X X X 1, 2 och 3 eller P X X X 1, 4 och 5 P X X X P X X X P X X X Vakuumtillämpling till bar Inkommande luft på samtliga 5/3-vägs ventiler endast på port 1. För växling från 5/2-vägs till 3/2-vägs plugga port 2 eller 4. 1) Är möjligt under speciella omständigheter. Vänligen ställ en förfrågan för ytterligare information. 2) För att erhålla en 2/2-vägs ventil, plugga de angivna portarna för att erhålla antingen normal öppen (NO) eller normal stängd (NC) version. 3) Samtliga portar kan skiftas om tryckluftskonfigurationen säger ja. Samtliga monostabila tryckstyrda ventiler kan tryckluft anslutas på 3 & 5 om det högre trycket ansluts på port 3.

4 3/2-vägs, M5, 160 Nl/min (0.163 Cv) Tekniska data för serie L-25 L L L Design och funktion Pneumatisk slidventil. Ventilen växlar vid trycksättning av pilot port (10 eller 12). Inkommande tryckluft kan anslutas på port 1 (Normalt stängd, NC) eller port 3 (Normalt öppen, NO) Benämning L L L Funktion 3/2-vägs, monostabil 3/2-vägs, monostabil 3/2-vägs, impulsventil luftfjäder fjäder-retur Anslutning M 5 Genomlopp 3.2 mm Flöde 160 Nl/min (0.163 Cv) Tryckområde 2 10 bar 1 10 bar bar Pilot tryckse område diagram 2 10 bar Temperaturområde 10 C C Material Hus: Al (anodiserad), Inre delar: Al, mässing, rostfritt stål, Tätningar: NBR och POM Vikt kg kg

5 5/2-vägs, M5, 160 Nl/min (0.163 Cv) Tekniska data för serie L-25 L L L Design och funktion Pneumatisk slidventil. Ventilen växlar vid trycksättning av pilot port (12 eller 14). Benämning L L L Funktion 5/2-vägs, monostabil 5/2-vägs, monostabil 5/2-way, impulsventil luftfjäder fjäder-retur Anslutning M 5 Genomlopp 3.2 mm Flöde 160 Nl/min (0.163 Cv) Tryckområde bar bar bar Pilot tryckse diagram bar bar område Temperaturområde 10 C C Material Hus: Al (anodiserad), Inre delar: Al, mässing, rostfritt stål, Tätningar: NBR och POM Vikt kg kg

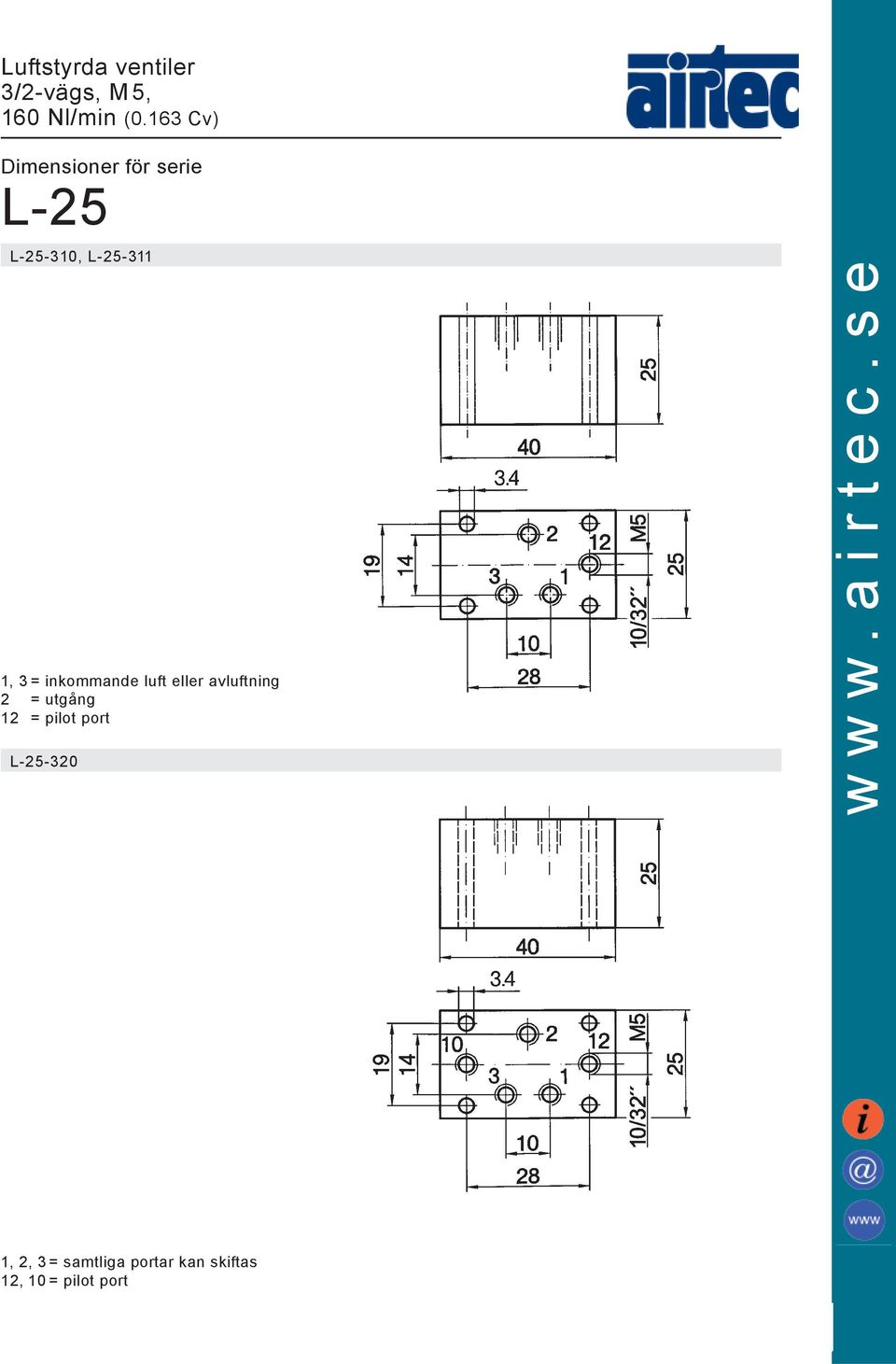

6 3/2-vägs, M5, 160 Nl/min (0.163 Cv) Dimensioner för serie L-25 L , L , 3 = inkommande luft eller avluftning 2 = utgång 12 = pilot port L , 2, 3 = samtliga portar kan skiftas 12, 10 = pilot port

7 5/2-vägs, M5, 160 Nl/min (0.163 Cv) Dimensioner för serie L-25 L L L = inkommande luft 2, 4 = utgång 3, 5 = avluftning 14 = pilot port (7) = positions indikator 1 = inkommande luft 2, 4 = utgång 3, 5 = avluftning 14 = pilot port 1, 2, 3, 4, 5= samtliga portar kan skiftas 12, 14 = pilot port

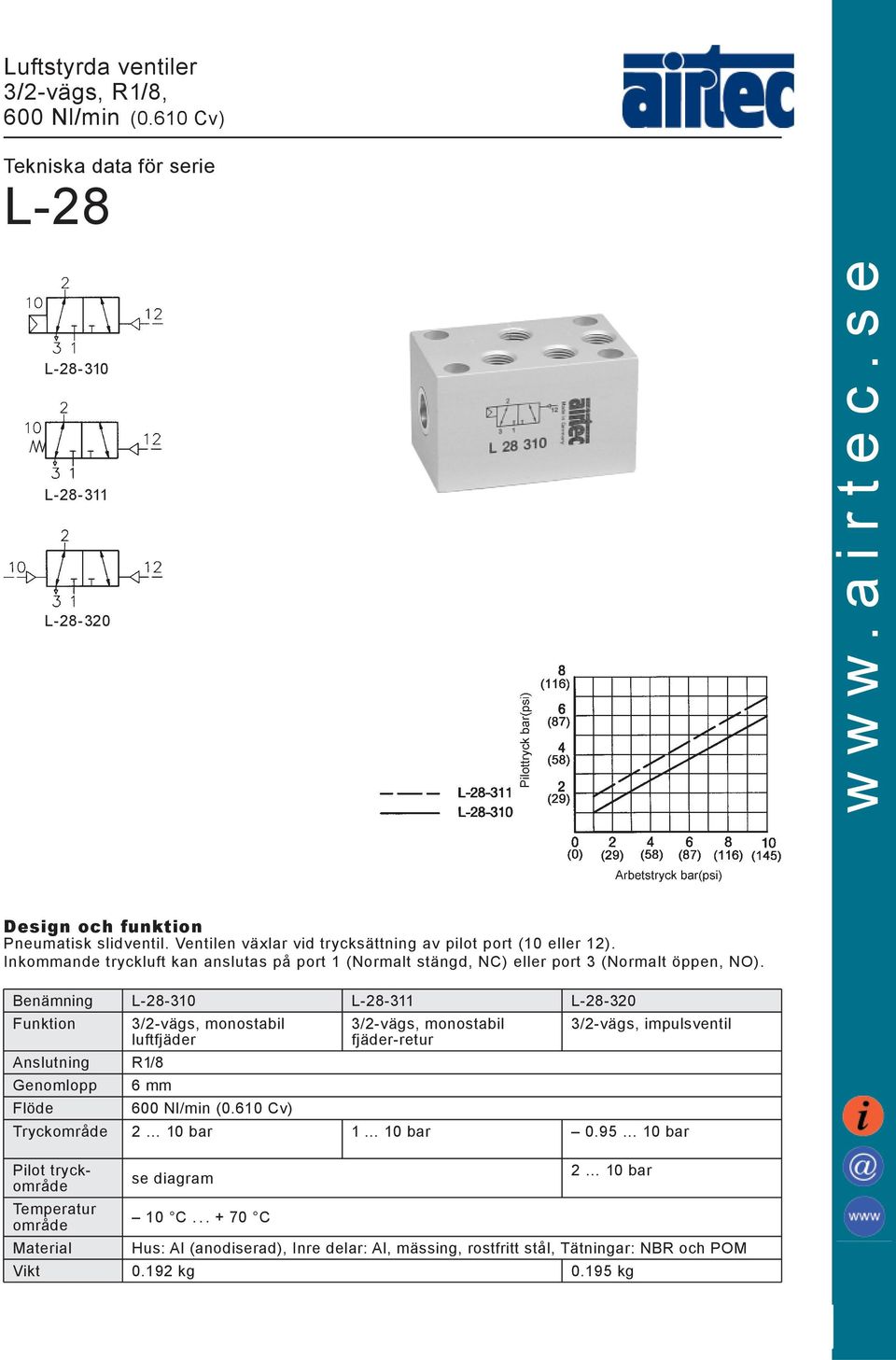

8 3/2-vägs, R1/8, 600 Nl/min (0.610 Cv) Tekniska data för serie L-28 L L L Design och funktion Pneumatisk slidventil. Ventilen växlar vid trycksättning av pilot port (10 eller 12). Inkommande tryckluft kan anslutas på port 1 (Normalt stängd, NC) eller port 3 (Normalt öppen, NO). Benämning L L L Funktion 3/2-vägs, monostabil 3/2-vägs, monostabil 3/2-vägs, impulsventil luftfjäder fjäder-retur Anslutning R1/8 Genomlopp 6 mm Flöde 600 Nl/min (0.610 Cv) Tryckområde 2 10 bar 1 10 bar bar Pilot tryckse diagram 2 10 bar område Temperatur område 10 C C Material Hus: Al (anodiserad), Inre delar: Al, mässing, rostfritt stål, Tätningar: NBR och POM Vikt kg kg

9 5/2-vägs, R1/8, 600 Nl/min (0.610 Cv) Tekniska data för serie L-28 L L L Design och funktion Pneumatisk slidventil. Ventilen växlar vid trycksättning av pilot port (12 eller 14). Benämning L L L Funktion 5/2-vägs, monostabil 5/2-vägs, monostabil 5/2-vägs, impulsventil luftfjäder fjäder-retur Anslutning R1/8 Genomlopp 6 mm Flöde 600 Nl/min (0.610 Cv) Tryckområde bar bar bar Pilot tryckse område diagram bar bar Temperaturområde 10 C C Material Hus: Al (anodiserad), Inre delar: Al, mässing, rostfritt stål, Tätningar: NBR och POM Vikt kg kg

10 3/2-vägs, R1/8, 600 Nl/min (0.610 Cv) Dimensioner för serie L-28 L , L , 3 = inkommande luft eller avluftning 2 = utgång 12 = pilot port L , 2, 3 = samtliga portar kan skiftas 12, 10 = pilot port

11 5/2-vägs, R1/8, 600 Nl/min (0.610 Cv) Dimensioner för serie L-28 L , L = inkommande luft 2, 4 = utgång 3, 5 = avluftning 14 = pilot port L , 2, 3, 4, 5= samtliga portar kan skiftas12, 14 = pilot port

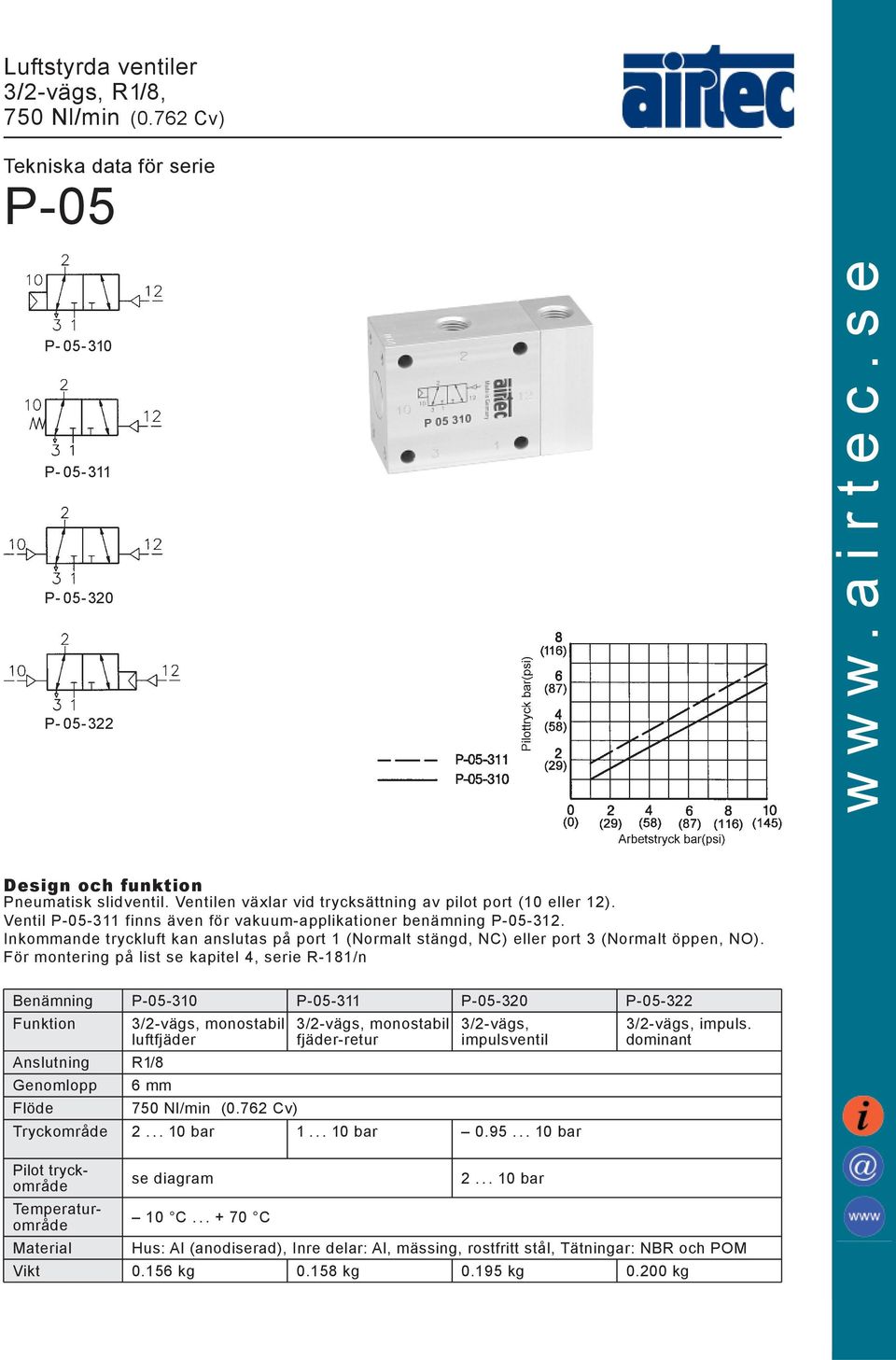

12 3/2-vägs, R1/8, 750 Nl/min (0.762 Cv) Tekniska data för serie P-05 P P P P Design och funktion Pneumatisk slidventil. Ventilen växlar vid trycksättning av pilot port (10 eller 12). Ventil P finns även för vakuum-applikationer benämning P Inkommande tryckluft kan anslutas på port 1 (Normalt stängd, NC) eller port 3 (Normalt öppen, NO). För montering på list se kapitel 4, serie R-181/n Benämning P P P P Funktion 3/2-vägs, monostabil 3/2-vägs, monostabil 3/2-vägs, 3/2-vägs, impuls. luftfjäder fjäder-retur impulsventil dominant Anslutning R1/8 Genomlopp 6 mm Flöde 750 Nl/min (0.762 Cv) Tryckområde bar bar bar Pilot tryckse område diagram bar Temperaturområde 10 C C Material Hus: Al (anodiserad), Inre delar: Al, mässing, rostfritt stål, Tätningar: NBR och POM Vikt kg kg kg kg

13 5/2- och 5/3-vägs, R1/8, 750 Nl/min (0.762 Cv) Tekniska data för serie P-05 P P P P P P P Design och funktion Pneumatisk slidventil. Ventilen växlar vid trycksättning av pilot port (12 eller 14). För montering på list se kapitel 4, serie R-181/n, R-183/n. Benämning P P P P P P P Funktion 5/2-vägs 5/2-vägs 5/2-vägs 5/2-vägs 5/3-vägs 5/3-vägs 5/3-vägs monostabil monostabil impulsventil impulsventil stängt avluftat p åluftat luftfjäder fjäder-retur dominant mittläge mittläge mittläge Anslutning R1/8 Genomlopp 6 mm 5 mm Flöde 750 Nl/min (0.762 Cv) 650 Nl/min (0.661 Cv) Tryckområde bar bar bar bar psi) Pilot tryckse diagram bar bar bar område Temperaturområde 10 C C Material Hus: Al (anodiserad), Inre delar: Al, mässing, rostfritt stål, Tätningar: NBR och POM Vikt kg kg kg

14 3/2-vägs, R1/8, 750 Nl/min (0.762 Cv) Dimensioner för serie P-05 P , P , 3 = inkommande luft eller avluftning 2 = utgång 12 = pilot port P , P , 2, 3= samtliga portar kan skiftas 12, 10 = pilot port

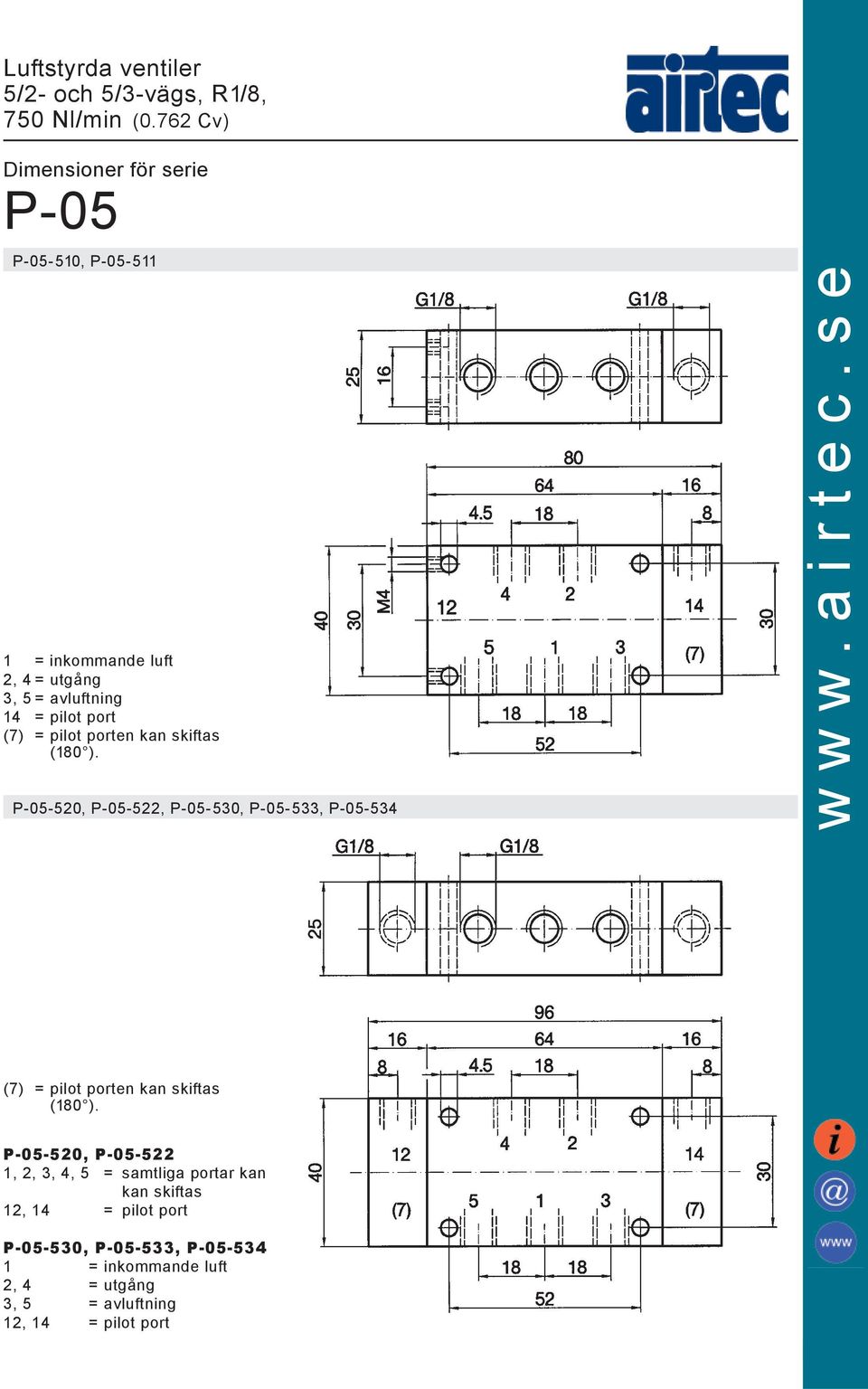

15 5/2- och 5/3-vägs, R1/8, 750 Nl/min (0.762 Cv) Dimensioner för serie P-05 P , P = inkommande luft 2, 4 = utgång 3, 5 = avluftning 14 = pilot port P , P , P , P , P P , P , 2, 3, 4, 5 = samtliga portar kan kan skiftas 12, 14 = pilot port P , P , P = inkommande luft 2, 4 = utgång 3, 5 = avluftning 12, 14 = pilot port

16 3/2-vägs, R1/4, 1580 Nl/min (1.606 Cv) Tekniska data för serie P-07 P P P P Design och funktion Pneumatisk slidventil. Ventilen växlar vid trycksättning av pilot port (10 eller 12). Ventil P finns även för vakuum-applikationer benämning P Inkommande tryckluft kan anslutas på port 1 (Normalt stängd, NC) eller port 3 (Normalt öppen, NO). För montering på list se kapitel 4, serie R-141/n. Benämning P P P P Funktion 3/2-vägs, monostabil 3/2-vägs, monostabil 3/2-vägs, 3/2-vägs, impuls luftfjäder fjäder-retur impulsventil dominant Anslutning R1/4 Genomlopp 9 mm Flöde 1580 Nl/min (1.606 Cv) Tryckområde bar bar bar Pilot tryckse område diagram bar Temperaturområde 10 C C Material Hus: Al (anodiserad), Inre delar: Al, mässing, rostfritt stål, Tätningar: NBR och POM Vikt kg kg kg

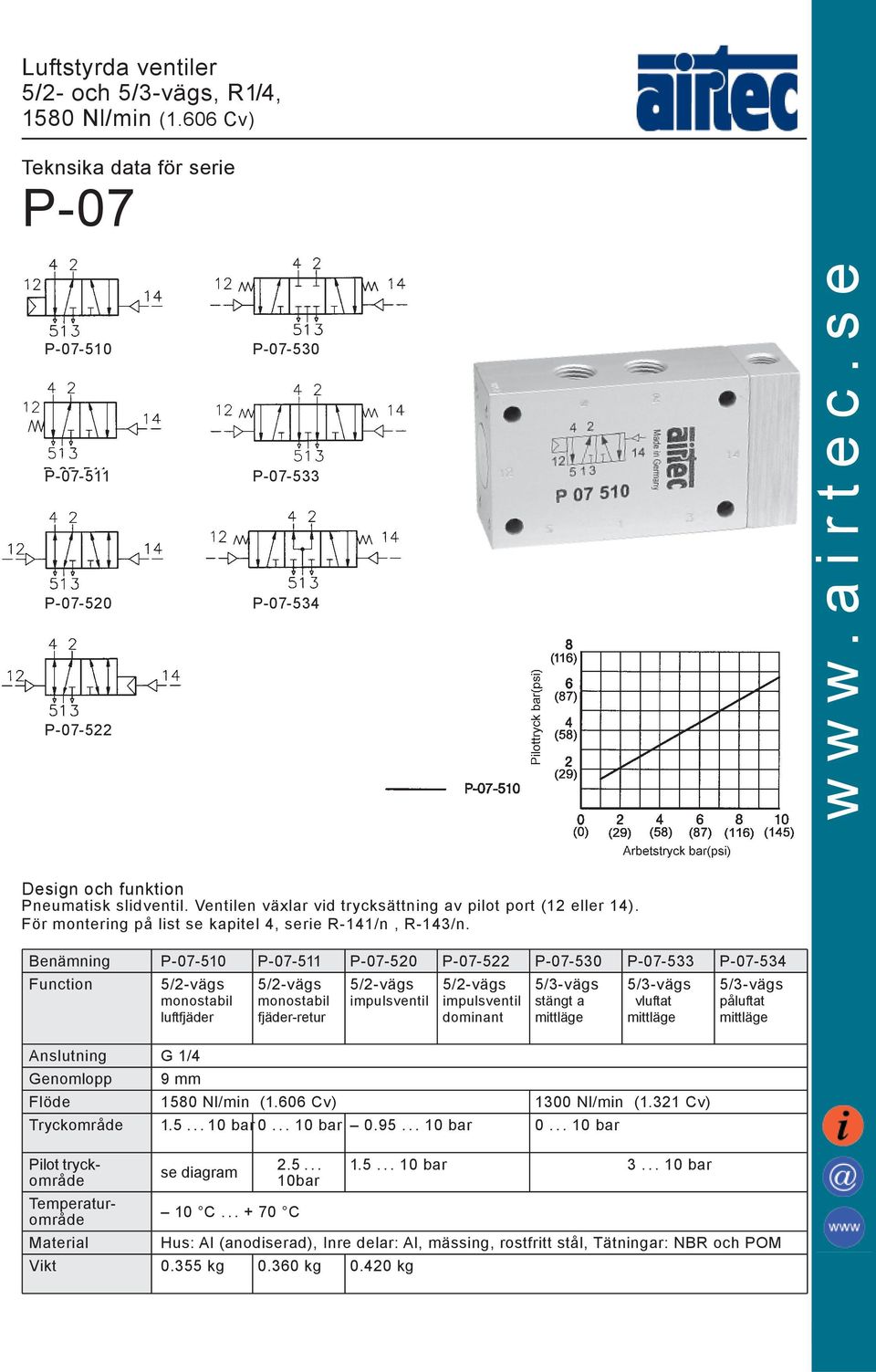

17 5/2- och 5/3-vägs, R1/4, 1580 Nl/min (1.606 Cv) Teknsika data för serie P-07 P P P P P P P Design och funktion Pneumatisk slidventil. Ventilen växlar vid trycksättning av pilot port (12 eller 14). För montering på list se kapitel 4, serie R-141/n, R-143/n. Benämning P P P P P P P Function 5/2-vägs 5/2-vägs 5/2-vägs 5/2-vägs 5/3-vägs 5/3-vägs 5/3-vägs monostabil monostabil impulsventil impulsventil stängt a vluftat påluftat luftfjäder fjäder-retur dominant mittläge mittläge mittläge Anslutning G 1/4 Genomlopp 9 mm Flöde 1580 Nl/min (1.606 Cv) 1300 Nl/min (1.321 Cv) Tryckområde bar bar bar bar Pilot tryckse diagram bar bar område 10bar Temperaturområde 10 C C Material Hus: Al (anodiserad), Inre delar: Al, mässing, rostfritt stål, Tätningar: NBR och POM Vikt kg kg kg

18 3/2-vägs, R/4, 1580 Nl/min (1.606 Cv) Dimensioner för serie P-07 P , P , 3 = inkommande luft eller avluftning 2 = utgång 12 = pilot port P , P , 2, 3= samtliga portar kan kan skiftas 12, 10 = pilot port

19 5/2- och 5/3-vägs, R1/4, 1580 Nl/min (1.606 Cv) Dimensioner för serie P-07 P , P = inkommande luft 2, 4 = utgång 3, 5 = avluftning 14 = pilot port P , P , P , P , P P , P , 2, 3, 4, 5 = samtliga portar kan kan skiftas 12, 14 = pilot port P , P , P = inkommande luft 2, 4 = utgång 3, 5 = avluftning 12, 14 = pilot port

20 3/2-vägs, R1/2, 3300 Nl/min (3.354 Cv) Tekniska data för serie P-12 P P P P Design och funktion Pneumatisk slidventil. Ventilen växlar vid trycksättning av pilot port (10 eller 12). Inkommande tryckluft kan anslutas på port 1 (Normalt stängd, NC) eller port 3 (Normalt öppen, NO). Benämning P P P P Funktion 3/2-vägs, monostabil 3/2-vägs, monostabil 3/2-vägs, 3/2-way, impuls luftfjäder fjäder-retur impulsventil dominant Anslutning R1/2 Genomlopp 14 mm Flöde 3300 Nl/min (3.354 Cv) Tryckområde bar bar Pilot tryckse diagram bar bar område Temperaturområde 10 C C Material Hus: Al (anodiserad), Inre delar: Al, rostfritt stål, Tätningar: NBR och POM Vikt kg kg kg

21 5/2- och 5/3-vägs, R1/2, 3300 Nl/min (3.354 Cv) Tekniska data för serie P-12 P P P P P P P Design och funktion Pneumatisk slidventil. Ventilen växlar vid trycksättning av pilot port (12 eller 14). Benämning P P P P P P P Funktion 5/2-vägs 5/2-vägs 5/2-vägs 5/2-vägs 5/3-vägs 5/3-vägs 5/3-vägs monostabil monostabil impulsventil impulsventil stängt avluftat påluftat luftfjäder fjäder-retur dominant mittläge mittläge mittläge Anslutning R1/2 Genomlopp 14 mm Flöde 3300 Nl/min (3.354 Cv) Tryckområde bar bar bar bar Pilot tryckse diagram bar bar bar område Temperaturområde 10 C C Material Hus: Al (anodiserad), Inre delar: Al, rostfritt stål, Tätningar: NBR och POM Vikt kg kg

22 3/2-vägs, R1/2, 3300 Nl/min (3.354 Cv) Dimensioner för serie P-12 P , P , 3 = inkommande luft eller avluftning 2 = utgång 12 = pilot port P , P , 2, 3= samtliga portar kan skiftas 12, 10 = pilot port

23 5/2- och 5/3-vägs, R1/2, 3300 Nl/min (3.354 Cv) Dimensioner för serie P-12 P , P = inkommande luft 2, 4 = utgång 3, 5 = avluftning 14 = pilot port P , P , P , P , P P , P , 2, 3, 4, 5 = samtliga portar kan skiftas 12, 14 = pilot port P , P , P = inkommande luft 2, 4 = utgång 3, 5 = avluftning 12, 14 = pilot port

Standardiserade ventiler 3/2-vägs enligt NAMUR, 750 Nl/min

Standardiserade ventiler 3/2-vägs enligt NAMUR, 750 Nl/min 3/2-vägs enligt NAMUR, 750 Nl/min Tekniska data för serie MN-06 MN-06-310-HN MN-06-311-HN Design and function Slidventiler för enkelverkande vriddon vilka omställes med en elektrisk signal. Avluftningen
