PNEUMATIKCYLINDRAR STANDARDCYLINDRAR KOMPAKTCYLINDRAR BÄLGCYLINDRAR INNEHÅLL

Save this PDF as:
 WORD  PNG  TXT  JPG

Storlek: px
Starta visningen från sidan:

Download "PNEUMATIKCYLINDRAR STANDARDCYLINDRAR KOMPAKTCYLINDRAR BÄLGCYLINDRAR INNEHÅLL"

Transkript

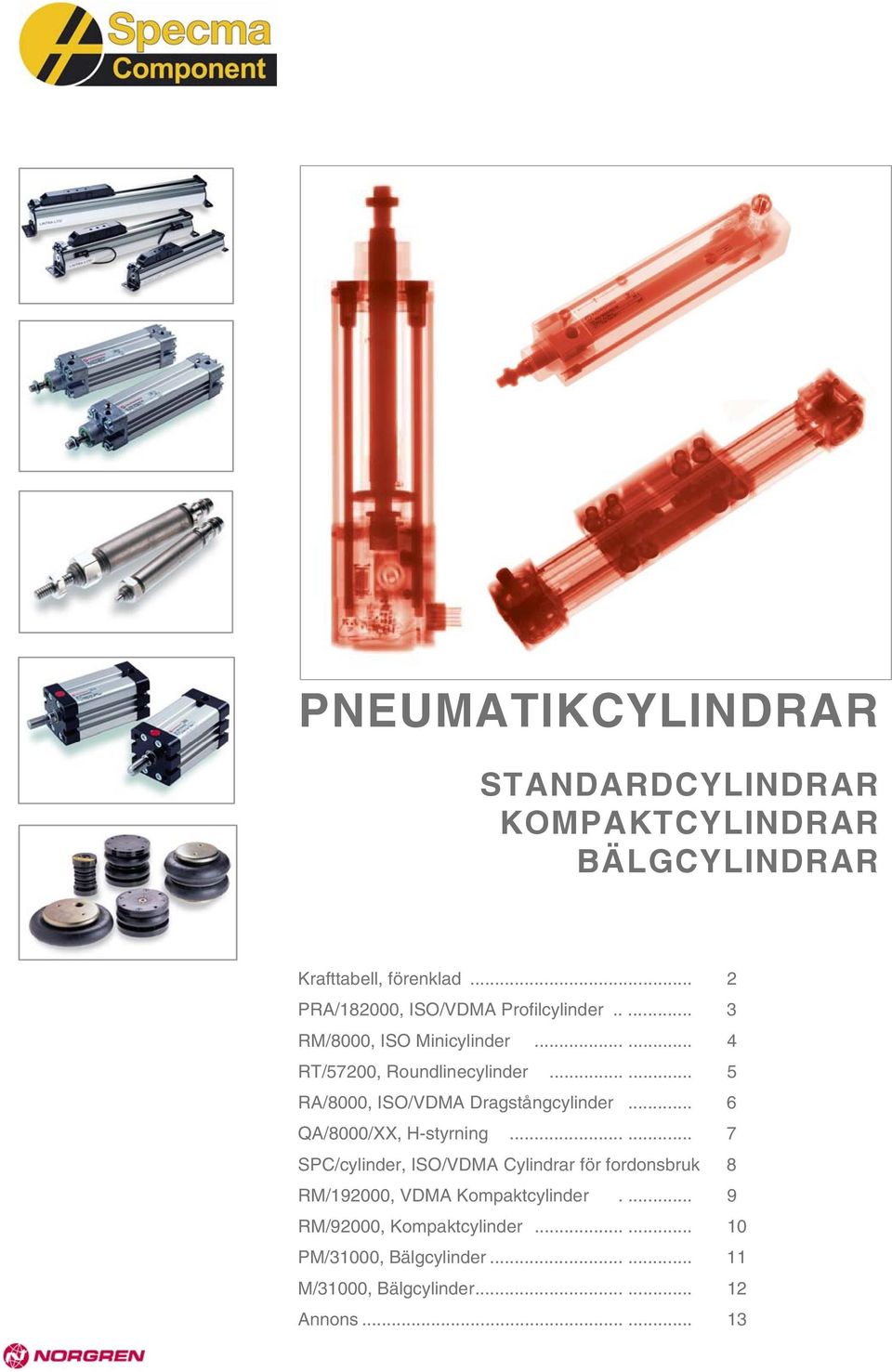

1 PNEUMATIKCYLINDRAR INNEHÅLL STANDARDCYLINDRAR KOMPAKTCYLINDRAR BÄLGCYLINDRAR Krafttabell, förenklad... 2 PRA/182000, ISO/VDMA Profilcylinder RM/8000, ISO Minicylinder RT/57200, Roundlinecylinder RA/8000, ISO/VDMA Dragstångcylinder... 6 QA/8000/XX, H-styrning SPC/cylinder, ISO/VDMA Cylindrar för fordonsbruk 8 RM/192000, VDMA Kompaktcylinder RM/92000, Kompaktcylinder PM/31000, Bälgcylinder M/31000, Bälgcylinder Annons

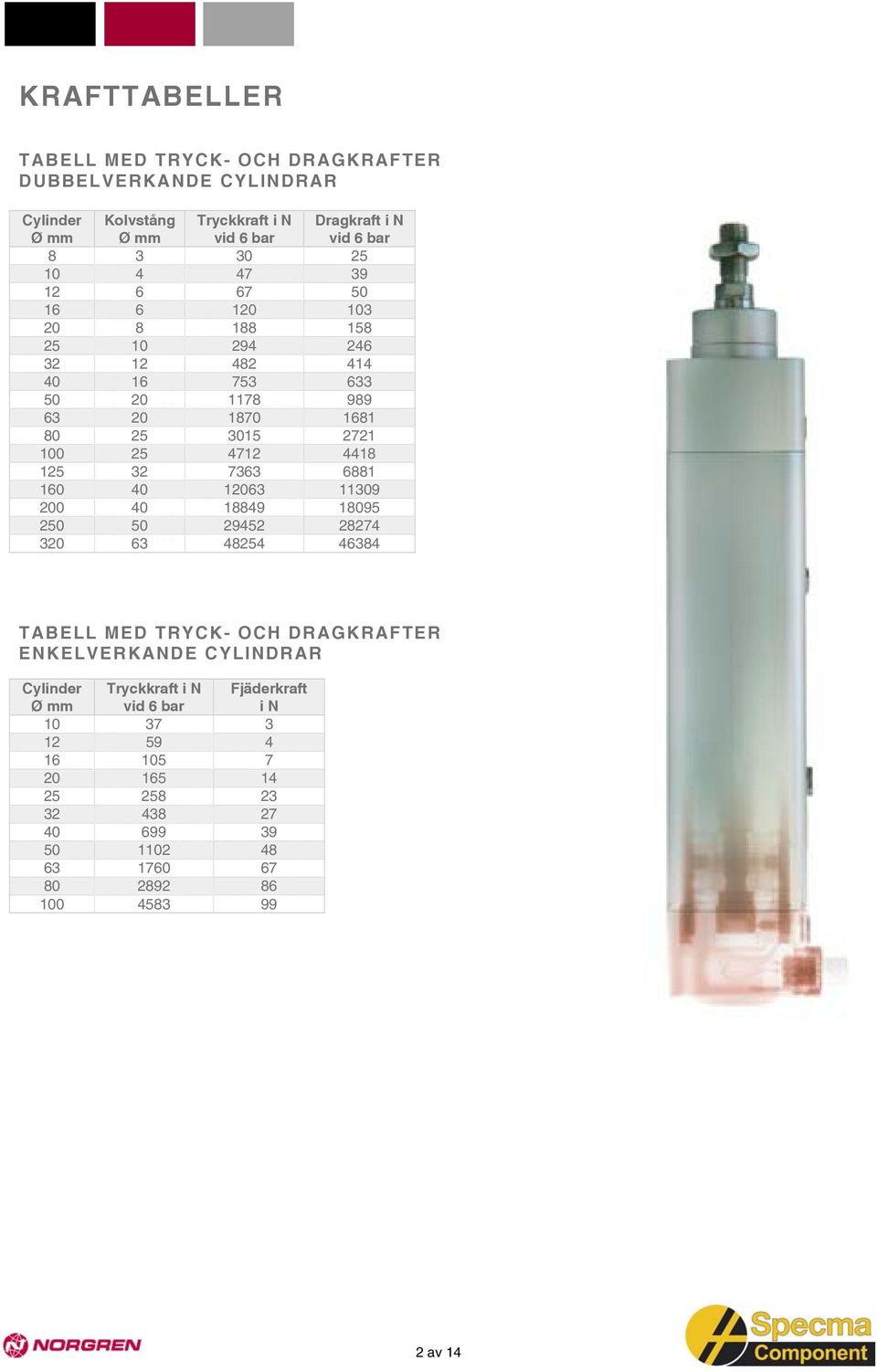

2 KRAFTTABELLER TABELL MED TRYCK- OCH DRAGKRAFTER DUBBELVERKANDE CYLINDRAR Cylinder Ø mm Ø mm Tryckkraft i N vid 6 bar Dragkraft i N vid 6 bar TABELL MED TRYCK- OCH DRAGKRAFTER ENKELVERKANDE CYLINDRAR Cylinder Ø mm Tryckkraft i N vid 6 bar Fjäderkraft i N 2 av 14

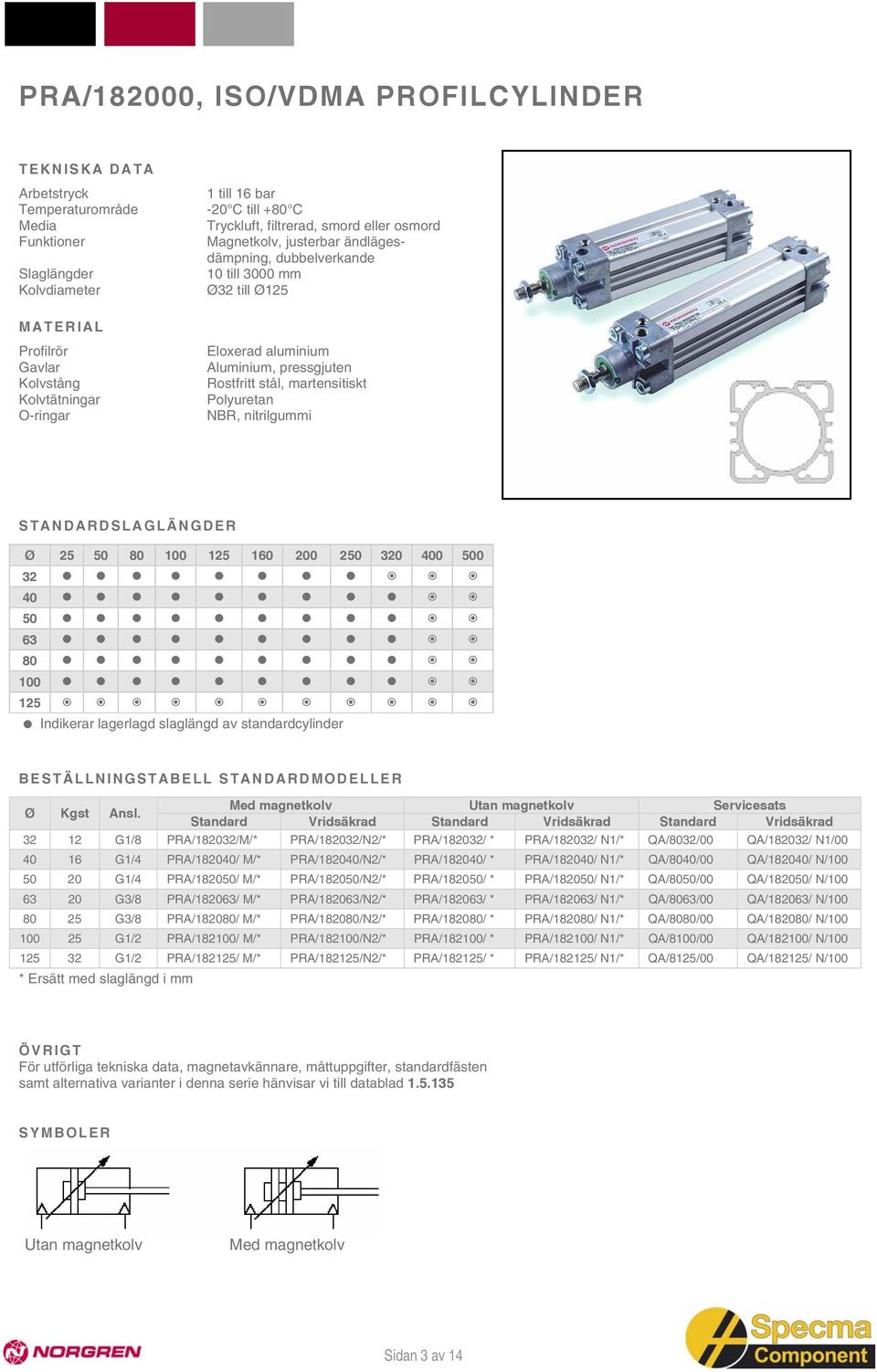

3 PRA/182000, ISO/VDMA PROFILCYLINDER Funktioner Profilrör Kolvtätningar O-ringar 1 till 16 bar -20 C till +80 C Tryckluft, filtrerad, smord eller osmord Magnetkolv, justerbar ändlägesdämpning, dubbelverkande 10 till 3000 mm Ø32 till Ø125 Aluminium, pressgjuten Rostfritt stål, martensitiskt Polyuretan STANDARDSLAGLÄNGDER Ø Indikerar lagerlagd slaglängd av standardcylinder BESTÄLLNINGSTABELL STANDARDMODELLER Utan magnetkolv Servicesats Ø Kgst Ansl. Standard Vridsäkrad Standard Vridsäkrad Standard Vridsäkrad G1/8 PRA/182032/M/* PRA/182032/N2/* PRA/182032/ * PRA/182032/ N1/* QA/8032/00 QA/182032/ N1/ G1/4 PRA/182040/ M/* PRA/182040/N2/* PRA/182040/ * PRA/182040/ N1/* QA/8040/00 QA/182040/ N/ G1/4 PRA/182050/ M/* PRA/182050/N2/* PRA/182050/ * PRA/182050/ N1/* QA/8050/00 QA/182050/ N/ G3/8 PRA/182063/ M/* PRA/182063/N2/* PRA/182063/ * PRA/182063/ N1/* QA/8063/00 QA/182063/ N/ G3/8 PRA/182080/ M/* PRA/182080/N2/* PRA/182080/ * PRA/182080/ N1/* QA/8080/00 QA/182080/ N/ G1/2 PRA/182100/ M/* PRA/182100/N2/* PRA/182100/ * PRA/182100/ N1/* QA/8100/00 QA/182100/ N/ G1/2 PRA/182125/ M/* PRA/182125/N2/* PRA/182125/ * PRA/182125/ N1/* QA/8125/00 QA/182125/ N/100 För utförliga tekniska data, magnetavkännare, måttuppgifter, standardfästen samt alternativa varianter i denna serie hänvisar vi till datablad SYMBOLER Utan magnetkolv Sidan 3 av 14

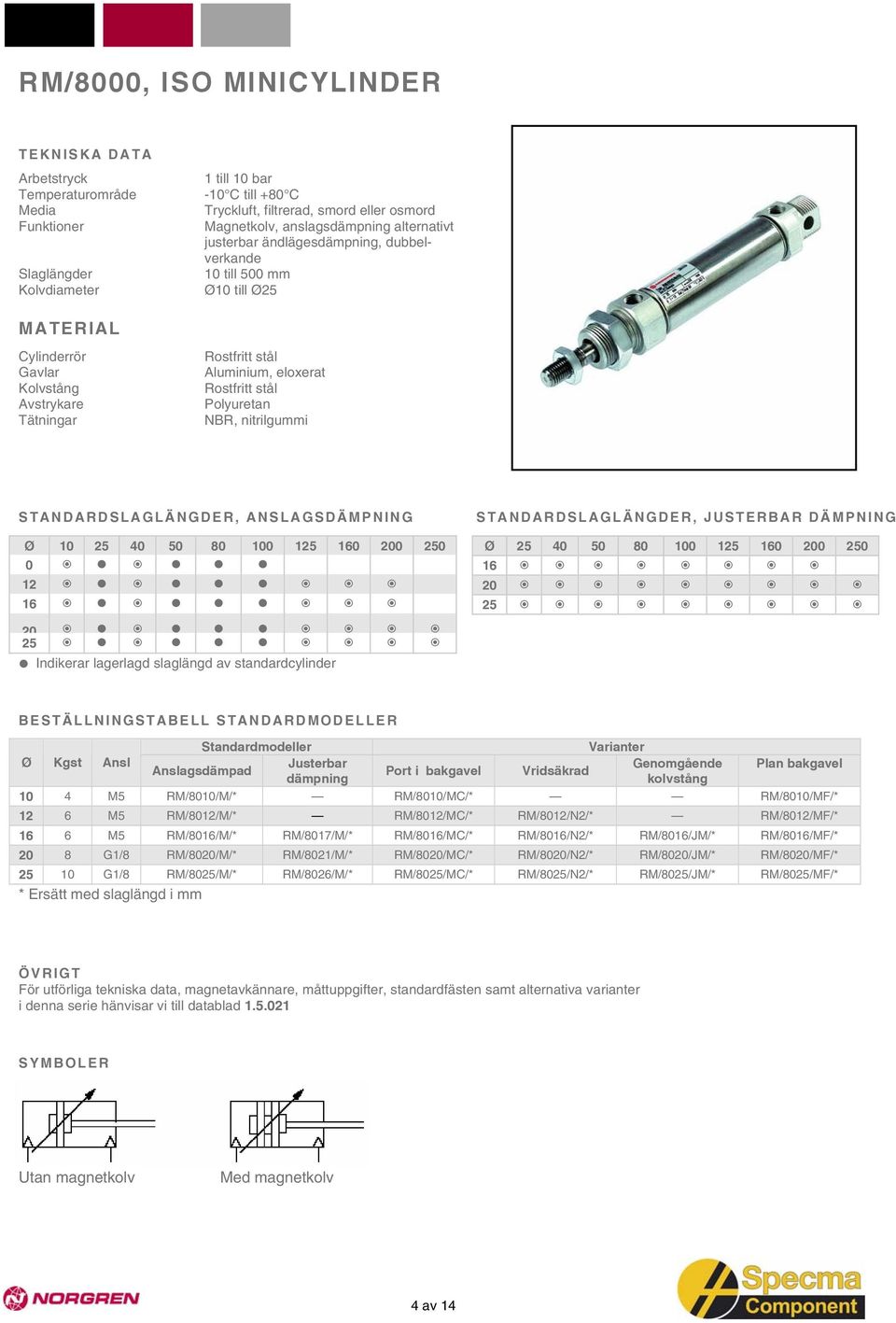

4 RM/8000, ISO MINICYLINDER Funktioner 1 till 10 bar -10 C till +80 C Tryckluft, filtrerad, smord eller osmord Magnetkolv, anslagsdämpning alternativt justerbar ändlägesdämpning, dubbelverkande 10 till 500 mm Ø10 till Ø25 Cylinderrör Avstrykare Tätningar Rostfritt stål Aluminium, eloxerat Rostfritt stål Polyuretan STANDARDSLAGLÄNGDER, ANSLAGSDÄMPNING Ø STANDARDSLAGLÄNGDER, JUSTERBAR DÄMPNING Ø Indikerar lagerlagd slaglängd av standardcylinder BESTÄLLNINGSTABELL STANDARDMODELLER Standardmodeller Varianter Ø Kgst Ansl Justerbar Genomgående Plan bakgavel Anslagsdämpad Port i bakgavel Vridsäkrad dämpning kolvstång 10 4 M5 RM/8010/M/* RM/8010/MC/* RM/8010/MF/* 12 6 M5 RM/8012/M/* RM/8012/MC/* RM/8012/N2/* RM/8012/MF/* 16 6 M5 RM/8016/M/* RM/8017/M/* RM/8016/MC/* RM/8016/N2/* RM/8016/JM/* RM/8016/MF/* 20 8 G1/8 RM/8020/M/* RM/8021/M/* RM/8020/MC/* RM/8020/N2/* RM/8020/JM/* RM/8020/MF/* G1/8 RM/8025/M/* RM/8026/M/* RM/8025/MC/* RM/8025/N2/* RM/8025/JM/* RM/8025/MF/* För utförliga tekniska data, magnetavkännare, måttuppgifter, standardfästen samt alternativa varianter i denna serie hänvisar vi till datablad SYMBOLER Utan magnetkolv 4 av 14

5 RT/57200 ROUNDLINE CYLINDRAR Funktioner Cylinderrör Kolvtätning Avstrykare Dämpning 1 till 10 bar -10 C till +80 C max. Tryckluft, filtrerad, smord eller osmord Magnetkolv, dubbelverkande med anslagsdämpning 10 till 320 mm Ø8 till Ø63 mm Rostfritt stål, Ø8 till 16 mm, martensitiskt Ø20 till 63 mm, austenitiskt Aluminium, eloxerat Rostfritt stål, austenitiskt NBR, nitril Polyuretan Polyuretan STANDARDSLAGLÄNGDER, ANSLAGSDÄMPNING Ø Indikerar lagerlagd slaglängd av standardcylinder SYMBOL BESTÄLLNINGSTABELL STANDARDMODELLER Standardmodeller Ø Kgst Ansl Sidoportar, integrerat bakgavelöra Centrerad bakre port, plan bakgavel Sidoportar, plan bakgavel Genomgående kolvstång, sidoportar 8 3 M3 RT/57208/M/* RT/57208/MC/* RT/57208/MF/* RT/57208/JM/* 10 4 M5 RT/57210/M/* RT/57210/MC/* RT/57210/MF/* RT/57210/JM/* 12 4 M5 RT/57212/M/* RT/57212/MC/* RT/57212/MF/* RT/57212/JM/* 16 6 M5 RT/57216/M/* RT/57216/MC/* RT/57216/MF/* RT/57216/JM/* 20 8 Rc1/8 RT/57220/M/* RT/57220/MC/* RT/57220/MF/* RT/57220/JM/* Rc1/8 RT/57225/M/* RT/57225/MC/* RT/57225/MF/* RT/57225/JM/* Rc1/8 RT/57232/M/* RT/57232/MC/* RT/57232/MF/* RT/57232/JM/* Rc1/8 RT/57240/M/* RT/57240/MC/* RT/57240/MF/* RT/57240/JM/* Rc1/4 RT/57250/M/* RT/57250/MC/* RT/57250/MF/* RT/57250/JM/* Rc1/4 RT/57263/M/* RT/57263/MC/* RT/57263/MF/* RT/57263/JM/* För utförliga tekniska data, magnetavkännare, måttuppgifter, standardfästen samt alternativa varianter i denna serie hänvisar vi till datablad av 14

6 RA/8000, ISO/VDMA CYLINDER Funktioner Cylinderrör Tätningar O-ringar 1 till 16 bar för Ø mm 1 till 10 bar för Ø mm -20 C till +80 C för Ø mm -10 C till +80 C för Ø mm Tryckluft, filtrerad, smord eller osmord Magnetkolv, justerbar ändlägesdämpning, dubbelverkande 10 till 3000 mm Ø32 till Ø320 Aluminium, pressgjuten (Ø mm sänkgjuten) Rostfritt stål, martensitiskt Polyuretan STANDARDSLAGLÄNGDER Ø SYMBOLER Utan magnetkolv BESTÄLLNINGSTABELL STANDARDMODELLER Utan magnetkolv Servicesats Ø Kgst Ansl. Standard Vridsäkrad Standard Vridsäkrad Standard Vridsäkrad G1/8 RA/80032/M/* RA/80032/N2* RA/80032/* RA/80032/N2* QA/8032/00 QA/80032/N1/ G1/4 RA/80040/M/* RA/80040/N2* RA/80040/* RA/80040/N2* QA/8040/00 QA/80040/N1/ G1/4 RA/80050/M/* RA/80050/N2* RA/80050/* RA/80050/N2* QA/8050/00 QA/80050/N1/ G3/8 RA/80063/M/* RA/80063/N2* RA/80063/* RA/80063/N2* QA/8063/00 QA/80063/N1/ G3/8 RA/80080/M/* RA/80080/N2* RA/80080/* RA/80080/N2* QA/8080/00 QA/80080/N1/ G1/2 RA/80100/M/* RA/80100/N2* RA/80100/* RA/80100/N2* QA/8100/00 QA/80100/N1/ G1/2 RA/80125/M/* RA/80125/N2* RA/80125/* RA/80125/N2* QA/8125/00 QA/80125/N1/ G3/4 RA/80160/M/* RA/80160/N2* RA/80160/* RA/80160/N2* QA/8160/00 QA/80160/N1/ G3/4 RA/80200/M/* RA/80200/N2* RA/80200/* RA/80200/N2* QA/8200/00 QA/80200/N1/ G1 RA/80250/M/* RA/80250/N2* RA/80250/* RA/80250/N2* QA/8250/00 QA/80250/N1/ G1 RA/80320/M/* RA/80320/N2* RA/80320/* RA/80320/N2* QA/8320/00 QA/80320/N1/00 För utförliga tekniska data, magnetavkännare, måttuppgifter, standardfästen samt alternativa varianter i denna serie hänvisar vi till datablad av 14

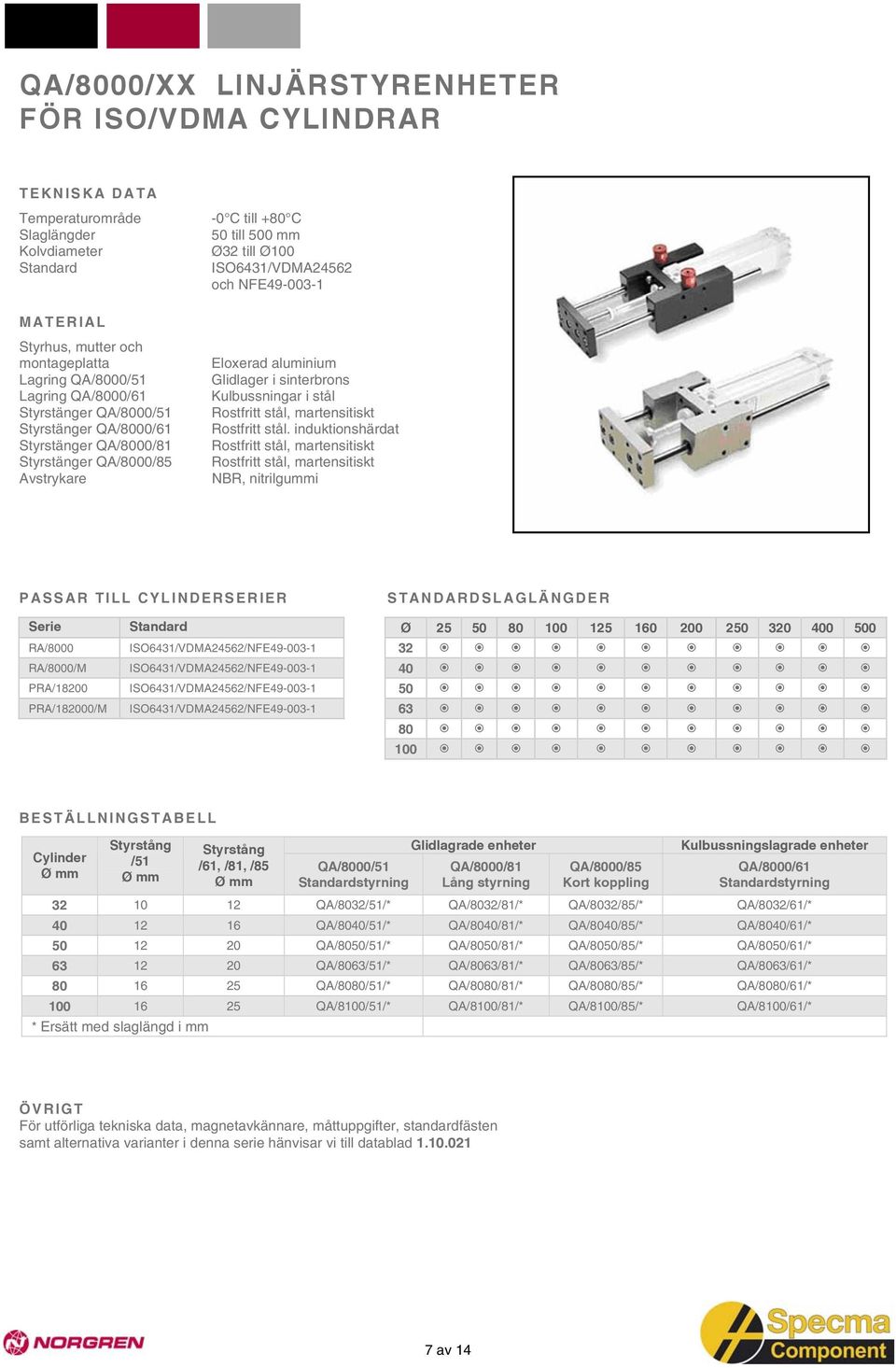

7 QA/8000/XX LINJÄRSTYRENHETER FÖR ISO/VDMA CYLINDRAR Standard Styrhus, mutter och montageplatta Lagring QA/8000/51 Lagring QA/8000/61 Styrstänger QA/8000/51 Styrstänger QA/8000/61 Styrstänger QA/8000/81 Styrstänger QA/8000/85 Avstrykare -0 C till +80 C 50 till 500 mm Ø32 till Ø100 ISO6431/VDMA24562 och NFE Glidlager i sinterbrons Kulbussningar i stål Rostfritt stål, martensitiskt Rostfritt stål. induktionshärdat Rostfritt stål, martensitiskt Rostfritt stål, martensitiskt PASSAR TILL CYLINDERSERIER STANDARDSLAGLÄNGDER Serie Standard Ø RA/8000 ISO6431/VDMA24562/NFE RA/8000/M ISO6431/VDMA24562/NFE PRA/18200 ISO6431/VDMA24562/NFE PRA/182000/M ISO6431/VDMA24562/NFE BESTÄLLNINGSTABELL Styrstång Styrstång Glidlagrade enheter Kulbussningslagrade enheter Cylinder /51 /61, /81, /85 QA/8000/51 QA/8000/81 QA/8000/85 QA/8000/61 Ø mm Ø mm Ø mm Standardstyrning Lång styrning Kort koppling Standardstyrning QA/8032/51/* QA/8032/81/* QA/8032/85/* QA/8032/61/* QA/8040/51/* QA/8040/81/* QA/8040/85/* QA/8040/61/* QA/8050/51/* QA/8050/81/* QA/8050/85/* QA/8050/61/* QA/8063/51/* QA/8063/81/* QA/8063/85/* QA/8063/61/* QA/8080/51/* QA/8080/81/* QA/8080/85/* QA/8080/61/* QA/8100/51/* QA/8100/81/* QA/8100/85/* QA/8100/61/* För utförliga tekniska data, magnetavkännare, måttuppgifter, standardfästen samt alternativa varianter i denna serie hänvisar vi till datablad av 14

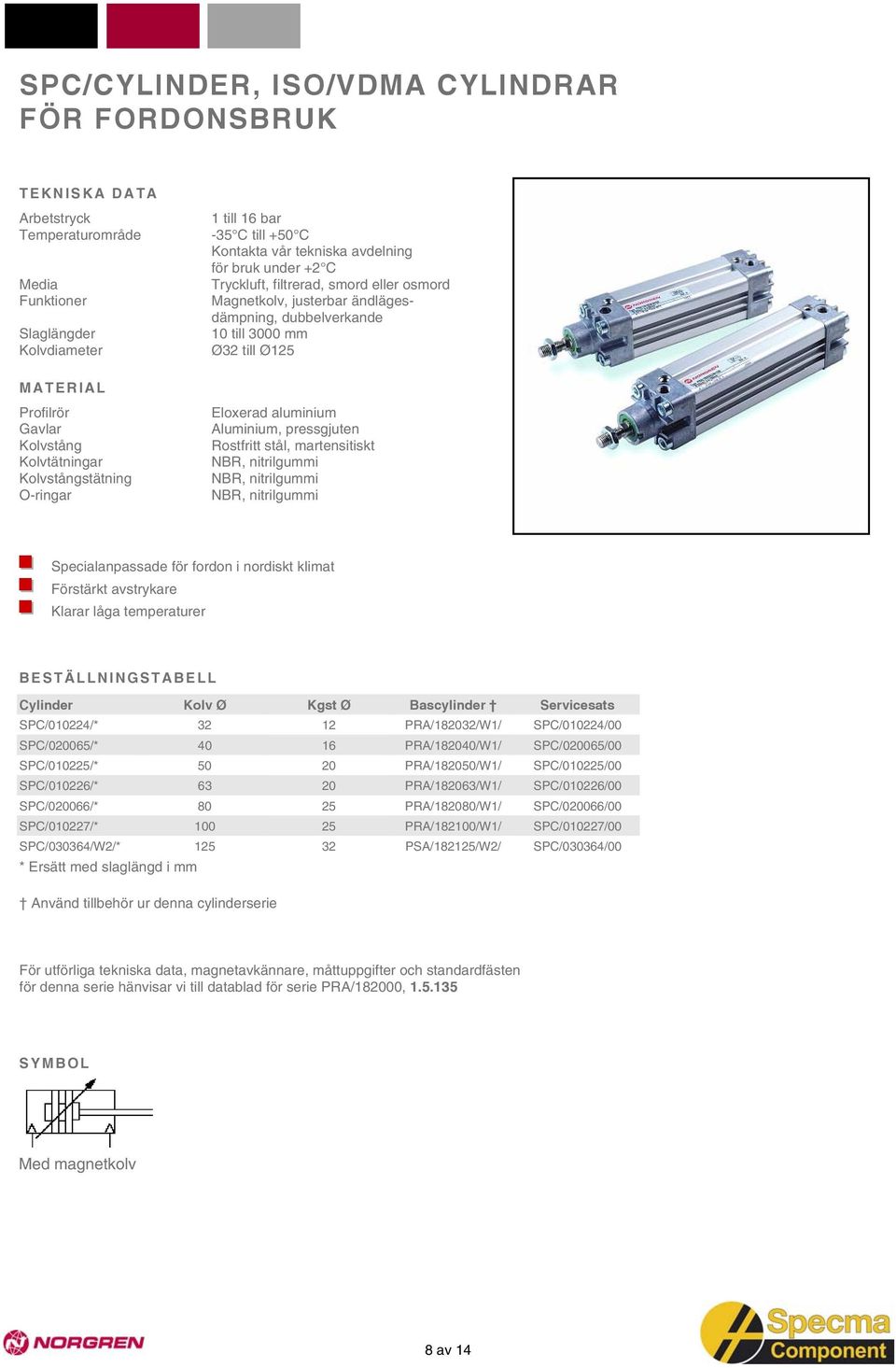

8 SPC/CYLINDER, ISO/VDMA CYLINDRAR FÖR FORDONSBRUK Funktioner Profilrör Kolvtätningar stätning O-ringar 1 till 16 bar -35 C till +50 C Kontakta vår tekniska avdelning för bruk under +2 C Tryckluft, filtrerad, smord eller osmord Magnetkolv, justerbar ändlägesdämpning, dubbelverkande 10 till 3000 mm Ø32 till Ø125 Aluminium, pressgjuten Rostfritt stål, martensitiskt Specialanpassade för fordon i nordiskt klimat Förstärkt avstrykare Klarar låga temperaturer BESTÄLLNINGSTABELL Cylinder Kolv Ø Kgst Ø Bascylinder Servicesats SPC/010224/* PRA/182032/W1/ SPC/010224/00 SPC/020065/* PRA/182040/W1/ SPC/020065/00 SPC/010225/* PRA/182050/W1/ SPC/010225/00 SPC/010226/* PRA/182063/W1/ SPC/010226/00 SPC/020066/* PRA/182080/W1/ SPC/020066/00 SPC/010227/* PRA/182100/W1/ SPC/010227/00 SPC/030364/W2/* PSA/182125/W2/ SPC/030364/00 Använd tillbehör ur denna cylinderserie För utförliga tekniska data, magnetavkännare, måttuppgifter och standardfästen för denna serie hänvisar vi till datablad för serie PRA/182000, SYMBOL 8 av 14

9 RM/192000/M, VDMA KOMPAKTCYLINDER Funktioner Profilrör stätning Kolvtätningar 1 till 10 bar -5 C till +80 C Tryckluft, filtrerad, smord eller osmord Magnetkolv, anslagsdämpning, dubbelverkande 5 till 100 mm Ø20 till Ø125 Ø20 och Ø25 Rostfritt stål, austenitiskt Ø32 till Ø125 Rostfritt stål, martensitiskt Polyuretan STANDARDSLAGLÄNGDER Ø Indikerar lagerlagd slaglängd av standardcylinder BESTÄLLNINGSTABELL Genomgående kolvstång, magnetkolv Servicesats Ø Kgst Ansl. Utvändig Invändig Utvändig Invändig kolvstångsgänga kolvstångsgänga kolvstångsgänga kolvstångsgänga Standard M5 RM/192020/M/* RM/192020/MX/* RM/192020/JM/* RM/192020/JMX/* QM/192020/ M5 RM/192025/M/* RM/192025/MX/* RM/192025/JM/* RM/192025/JMX/* QM/192025/ G1/8 RM/192032/M/* RM/192032/MX/* RM/192032/JM/* RM/192032/JMX/* QM/192032/ G1/8 RM/192040/M/* RM/192040/MX/* RM/192040/JM/* RM/192040/JMX/* QM/192040/ G1/8 RM/192050/M/* RM/192050/MX/* RM/192050/JM/* RM/192050/JMX/* QM/192050/ G1/8 RM/192063/M/* RM/192063/MX/* RM/192063/JM/* RM/192063/JMX/* QM/192063/ G1/8 RM/192080/M/* RM/192080/MX/* RM/192080/JM/* RM/192080/JMX/* QM/192080/ G1/4 RM/192100/M/* RM/192100/MX/* RM/192100/JM/* RM/192100/JMX/* QM/192100/ G1/4 RM/192125/M/* RM/192125/MX/* RM/192125/JM/* RM/192125/JMX/* QM/192125/00 5 För utförliga tekniska data, magnetavkännare, måttuppgifter, standardfästen samt alternativa varianter i denna serie hänvisar vi till datablad SYMBOL 9 av 14

10 RM/92000/M, KOMPAKTCYLINDER Funktioner Profilrör stätning Kolvtätningar 1 till 10 bar -5 C till +80 C Tryckluft, filtrerad, smord eller osmord Magnetkolv, anslagsdämpning, dubbelverkande 5 till 100 mm Ø12 till Ø100 Ø12 och Ø40 Rostfritt stål, austenitiskt Ø50 till Ø100 Rostfritt stål, martensitiskt Polyuretan STANDARDSLAGLÄNGDER Ø Indikerar lagerlagd slaglängd av standardcylinder BESTÄLLNINGSTABELL Servicesats Ø Kgst Ansl. Vridsäker Genomgående Standard kolvstång kolvstång styrning Standard Standard 12 6 M5 RM/92012/M/* RM/92012/N2/* RM/92012/JM/* RM/92012/N4/* 16 8 M5 RM/92016/M/* RM/92016/N2/* RM/92016/JM/* RM/92016/N4/* M5 RM/92020/M/* RM/92020/N2/* RM/92020/JM/* RM/92020/N4/* M5 RM/92025/M/* RM/92025/N2/* RM/92025/JM/* RM/92025/N4/* G1/8 RM/92032/M/* RM/92032/N2/* RM/92032/JM/* RM/92032/N4/* G1/8 RM/92040/M/* RM/92040/N2/* RM/92040/JM/* RM/92040/N4/* G1/8 RM/92050/M/* RM/92050/N2/* RM/92050/JM/* RM/92050/N4/* QM/92050/00 QM/92050/N2/ G1/4 RM/92063/M/* RM/92063/N2/* RM/92063/JM/* RM/92063/N4/* QM/92063/00 QM/92063/N2/ G1/4 RM/92080/M/* RM/92080/N2/* RM/92080/JM/* RM/92080/N4/* QM/92080/00 QM/92080/N2/ G1/4 RM/92100/M/* RM/92100/N2/* RM/92100/JM/* RM/92100/N4/* QM/92100/00 QM/92100/N2/00 För utförliga tekniska data, magnetavkännare, måttuppgifter, standardfästen samt alternativa varianter i denna serie hänvisar vi till datablad SYMBOL 10 av 14

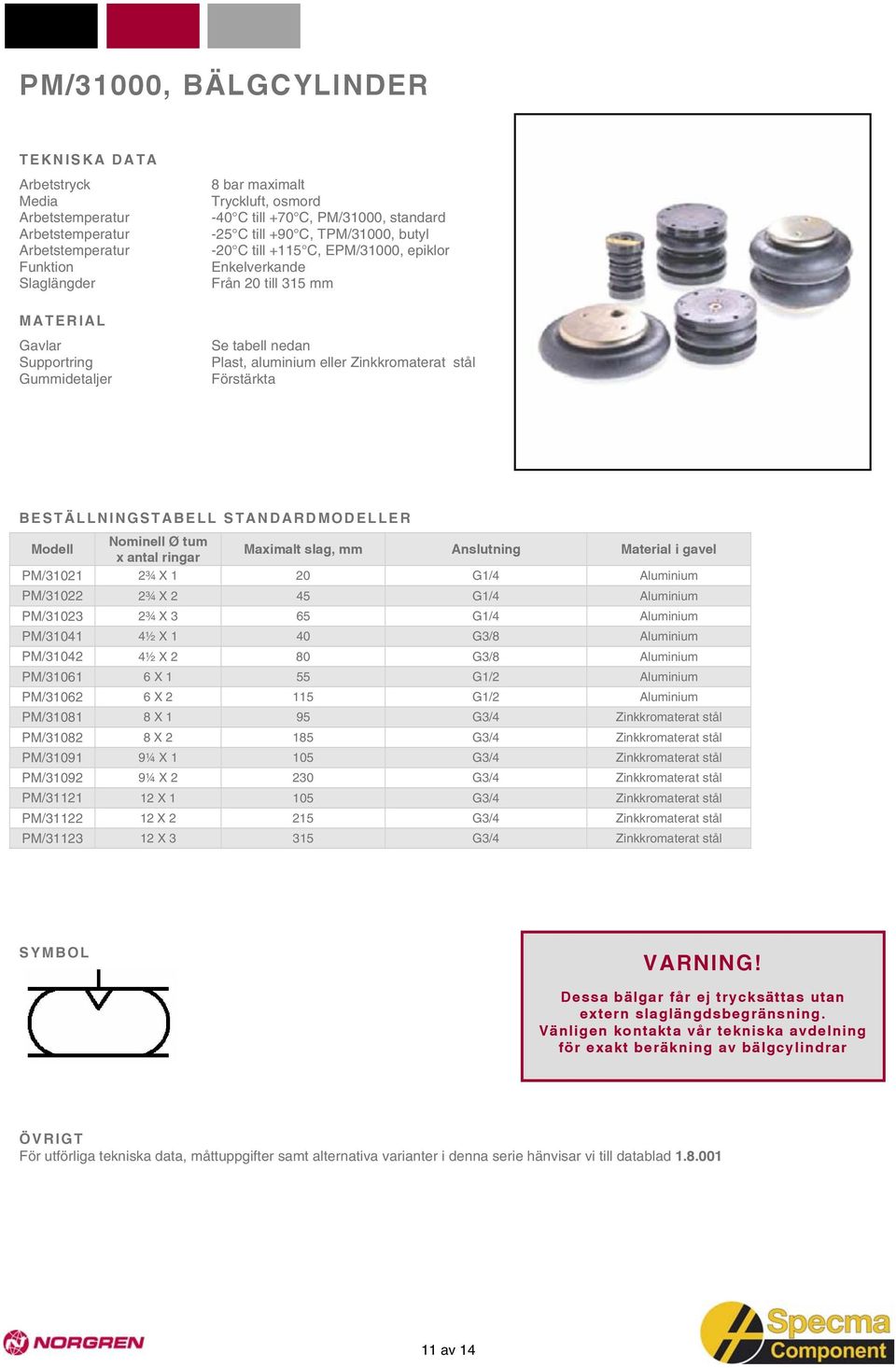

11 PM/31000, BÄLGCYLINDER Arbetstemperatur Arbetstemperatur Arbetstemperatur Funktion Supportring Gummidetaljer 8 bar maximalt Tryckluft, osmord -40 C till +70 C, PM/31000, standard -25 C till +90 C, TPM/31000, butyl -20 C till +115 C, EPM/31000, epiklor Enkelverkande Från 20 till 315 mm Se tabell nedan Plast, aluminium eller Zinkkromaterat stål Förstärkta BESTÄLLNINGSTABELL STANDARDMODELLER Modell Nominell Ø tum x antal ringar Maximalt slag, mm Anslutning Material i gavel PM/ ¾ X 1 20 G1/4 Aluminium PM/ ¾ X 2 45 G1/4 Aluminium PM/ ¾ X 3 65 G1/4 Aluminium PM/ ½ X 1 40 G3/8 Aluminium PM/ ½ X 2 80 G3/8 Aluminium PM/ X 1 55 G1/2 Aluminium PM/ X G1/2 Aluminium PM/ X 1 95 G3/4 Zinkkromaterat stål PM/ X G3/4 Zinkkromaterat stål PM/ ¼ X G3/4 Zinkkromaterat stål PM/ ¼ X G3/4 Zinkkromaterat stål PM/ X G3/4 Zinkkromaterat stål PM/ X G3/4 Zinkkromaterat stål PM/ X G3/4 Zinkkromaterat stål SYMBOL VARNING! Dessa bälgar får ej trycksättas utan extern slaglängdsbegränsning. Vänligen kontakta vår tekniska avdelning för exakt beräkning av bälgcylindrar För utförliga tekniska data, måttuppgifter samt alternativa varianter i denna serie hänvisar vi till datablad av 14

12 M/31000, BÄLGCYLINDER Arbetstemperatur Arbetstemperatur Arbetstemperatur Funktion Supportring Gummidetaljer 8 bar maximalt Tryckluft, osmord -40 C till +70 C, M/31000, standard -25 C till +90 C, TM/31000, butyl -20 C till +115 C, EM/31000, epiklor Enkelverkande Från 150 till 660 mm, se tabell Se tabell nedan Aluminium eller Zinkkromaterat stål Förstärkta BESTÄLLNINGSTABELL STANDARDMODELLER Modell Nominell Ø tum x antal ringar Maximalt slag, mm Anslutning Material i gavel M/ x 1 55 G½ Zinkkromaterat stål M/ x G½ Zinkkromaterat stål M/ x 1 80 G½ Zinkkromaterat stål M/ x G½ Zinkkromaterat stål M/ x G½ Zinkkromaterat stål M/ x G½ Zinkkromaterat stål M/ x G½ Zinkkromaterat stål M/ x G½ Zinkkromaterat stål M/ x G½ Zinkkromaterat stål M/ x G½ Zinkkromaterat stål M/ ½ x G½ Zinkkromaterat stål M/ ½ x G½ Zinkkromaterat stål M/ ½ x G½ Zinkkromaterat stål M/ x G½ Zinkkromaterat stål M/ x G½ Zinkkromaterat stål M/ x G¾ Aluminium M/ x G¾ Zinkkromaterat stål SYMBOL VARNING! Dessa bälgar får ej trycksättas utan extern slaglängdsbegränsning. Vänligen kontakta vår tekniska avdelning för exakt beräkning av bälgcylindrar För utförliga tekniska data, måttuppgifter samt alternativa varianter i denna serie hänvisar vi till datablad av 14

13 13 av 14

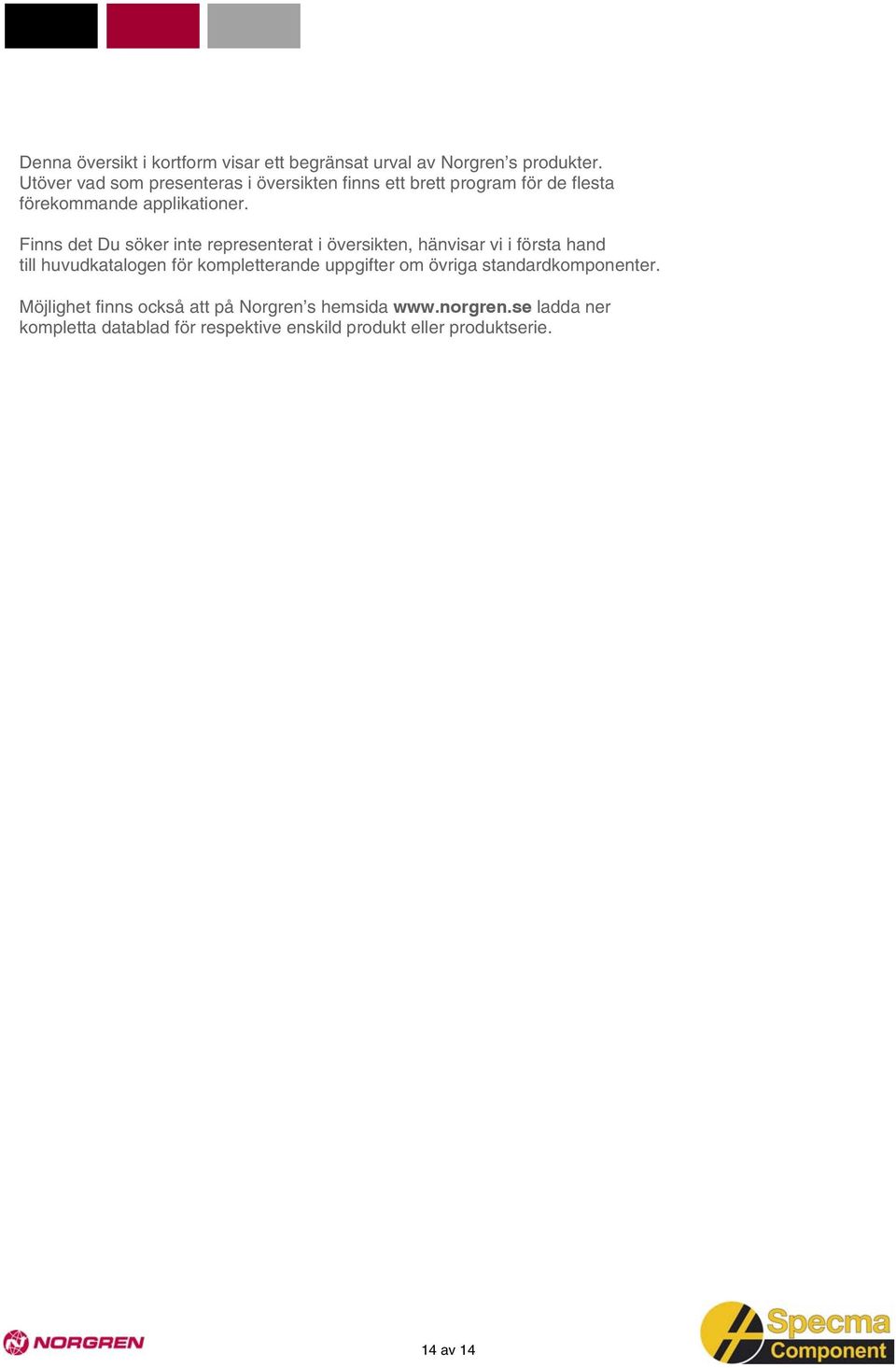

14 Denna översikt i kortform visar ett begränsat urval av Norgren s produkter. Utöver vad som presenteras i översikten finns ett brett program för de flesta förekommande applikationer. Finns det Du söker inte representerat i översikten, hänvisar vi i första hand till huvudkatalogen för kompletterande uppgifter om övriga standardkomponenter. Möjlighet finns också att på Norgren s hemsida ladda ner kompletta datablad för respektive enskild produkt eller produktserie. 14 av 14
