1 Pneumatikk for kjøretøy

2 Herion magnetventiler Norgren elstyrda ventiler för mobilpneumatik är utvecklade i nära samarbete med flera av världens ledande lastbilstillverkare. Kraven på funktion är mycket högt ställda. som livslängd, driftstillförlitlighet, vibration- och stöttålighet, temperaturchock, tålighet mot väta, salt, och lera m.m., är mycket väl definierade. All verifiering har skett enligt vedertagna normer. Som exempel kan nämnas köldtest enl. IEC Ab. Ventiler ur serie 0675X finns som 2/2- och 3/2-ventiler i NÖ alt. NS utförande. Media Tryckluft och neutrala gaser Monteringsposition Valfri Genomlopp 3 mm Arbetstryck 0 till 10 bar alt. 5 till 13 bar Tryckstötar Maximalt 80 bar Omgivningstemperatur -55 C till +100 C Effekt 10W/410 ma Inkopplingstid ED 100% Spänning 24 VDC alt. 12VDC, -20% till +30% vid +100 C Skyddsklass IP65 IP69K beroende på kontakt Stöt/Vibration 10g/500Hz Material Hus Aluminium Tätningar Perbunan, Viton O-ringar NBR, Nitril Flera ventiler kan byggas samman i ventilramper, vilket ger ett enkelt montage. Vid singelmontage är anslutningen på både in och utlopp M12x1,5. Avluftningen sker på magnetspolens ovansida. Ett effektivt membran skyddar mot inträngning av vatten och föroreningar. Alternativt finns ventiler med en M12x1,5 anslutning även för avluftningen, se tabell. Då ventilen monteras i ramp förbinds ventilerna med en speciell montagesats så att ventilerna får en gemensam genomgående luftförsörjningskanal. Ventilerna finns med tre olika elanslutningar; En 2-polig kontakt som låses med en M24x1 lekande mutter, en 2-polig specialkontakt (Volvo-kompatibel) som låses med en snäppfunktion samt en 2-polig kontakt med bajonettinfästning enl. DIN Beställningstabell Artikelnummer Funktion Ansl.kontakt Avluftning Portar Arbetstryck Passar på /2, NS Special M12 x 1,5 M12 x 1, bar Volvo /2, NS Special M12 x 1,5 M12 x 1, bar Volvo /2, NS Special M12 x 1, bar Volvo /2, NS DIN M12 x 1, bar Volvo från /2, NÖ Special M12 x 1,5 M12 x 1, bar Volvo /2, NÖ Special M12 x 1, bar Volvo /2, NÖ DIN M12 x 1, bar Volvo från /2, NÖ M24 x 1 M12 x 1, bar Scania /2, NS M24 x 1 M12 x 1, bar Scania /2, NÖ M24 x 1 M12 x 1, bar Scania

3 Magnetventiler övrigt KROSSREFERENSLISTA VENTILER Artikelnummer eftermarknad OEM-nummer För tillverkare Scania Scania Volvo Volvo Scania Volvo Volvo Volvo Volvo Volvo Volvo Scania Tillbehör till 0675X magnetventiler och Anslutningskablage Artikelnummer Beskrivning Passar till ventil För tillverkare M24 Kontakt 90, Vit/svart mantlad kabel 1,5 m Scania M24 Kontakt 90, Röd tvåledare, 3 m M27 Kontakt, Röd tvåledare, 3 m VTC Kontakt, Tvåledare, 3 m DIN 72585, Kontakt rak, Svart/vit tvåledare, 3 m DIN 72585, Kontakt 90, Svart/vit tvåledare, 3 m DIN 72585, Kontakt 90, Svart/vit tvåledare, 7 m med mantel 5 m DIN 72585, Kontakt 90, Svart/vit tvåledare, 5 m Adapter DIN-vinkel till VTC Hopkopplingssats för magnetventiler O-ring för hopkopplingssats Samtliga M12 Blindplugg inkl. bricka Samtliga G/ Montagelist Samtliga Volvo Volvo

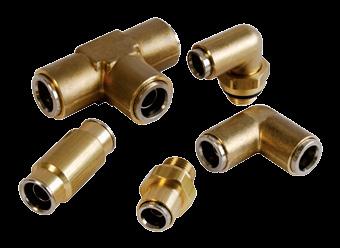

4 Fleetfit fordonskoppling Användning Anslutningsgänga Röranslutning Rörstandard För bromsrör och andra luftledningar på tunga fordon Metriska ISO228/1-G, ISO7/1 Ø6 till Ø18 mm DIN74324, ISO7628, NFR Material Hus, rörstöd och hylsa O-ring Mässing BS2874 CZ121/CZ122 Buna N (Nitril) Specialanpassade fordonsapplikationer samt O-ringar för höga eller låga temperaturer kan levereras mot specialorder. För ytterligare detaljer, vänligen kontakta vår Kundservice. Demonterbar instickskoppling för PA-rör Artikelnummer Benämning Anslutningsgänga Röranslutning Boxantal Rak anslutning M12 Ø6 mm Rak anslutning M14 Ø6 mm Rak anslutning M12 Ø8 mm Rak anslutning M12 Ø10 mm Rak anslutning M14 Ø10 mm Rak anslutning M12 Ø12 mm Rak anslutning M14 Ø8 mm Rak anslutning M16 Ø8 mm Rak anslutning M16 Ø10 mm Rak anslutning M16 Ø12 mm Rak anslutning M16 Ø16 mm Rak anslutning M22 Ø8 mm Rak anslutning M22 Ø10 mm Rak anslutning M14 Ø12 mm Rak anslutning M22 Ø12 mm Rak anslutning M22 Ø15 mm Rak anslutning M22 Ø16 mm Hobbsvinkel, positionerbar M12 Ø6 mm Hobbsvinkel, positionerbar M12 Ø8 mm Hobbsvinkel, positionerbar M14 Ø8 mm Hobbsvinkel, positionerbar M12 Ø10 mm Hobbsvinkel, positionerbar M12 Ø12 mm Hobbsvinkel, positionerbar M14 Ø10 mm Hobbsvinkel, positionerbar M16 Ø8 mm Hobbsvinkel, positionerbar M16 Ø10 mm Hobbsvinkel, positionerbar M22 Ø8 mm Hobbsvinkel, positionerbar M22 Ø10 mm Hobbsvinkel, positionerbar M22 Ø12 mm Hobbsvinkel, positionerbar M22 Ø15 mm Hobbsvinkel, positionerbar M22 Ø16 mm 10 Forts.

5 Fleetfit fordonskoppling Demonterbar instickskoppling för PA-rör Artikelnummer Benämning Anslutningsgänga Röranslutning Boxantal Blindplugg Ø6 mm Blindplugg Ø8 mm Blindplugg Ø10 mm Blindplugg Ø12 mm Hobbs T-koppling, positionerbar M12 Ø10 mm Hobbs T-koppling, positionerbar M16 Ø 10 mm Hobbs T-koppling, positionerbar M16 Ø 12 mm Rak skarvkoppling, liksidig Ø6 mm Rak skarvkoppling, liksidig Ø8 mm Rak skarvkoppling, liksidig Ø10 mm Rak skarvkoppling, liksidig Ø12 mm Rak skarvkoppling, liksidig Ø9 mm Rak skarvkoppling, liksidig Ø15 mm Rak skarvkoppling, liksidig Ø6 mm Rak skarvkoppling, liksidig Ø8 mm Rak skarvkoppling, liksidig Ø10 mm Rak skarvkoppling, oliksidig Ø8 till Ø6 mm Rak skarvkoppling, oliksidig Ø10 till Ø6 mm Rak skarvkoppling, oliksidig Ø12 till Ø8 mm Rak skarvkoppling, oliksidig Ø12 till Ø10 mm T-anslutning, liksidig Ø6 mm T-anslutning, liksidig Ø8 mm T-anslutning, liksidig Ø10 mm T-anslutning, liksidig Ø12 mm T-anslutning, liksidig Ø16 mm T-anslutning, liksidig Ø15 mm T-anslutning, oliksidig Ø10/Ø10/Ø6 mm T-anslutning, oliksidig Ø12/Ø12/Ø6 mm T-anslutning, oliksidig Ø12/Ø12/Ø8 mm Vridbar vinkel M12 Ø10 mm Vridbar vinkel M16 Ø12 mm 10 För utförliga tekniska data samt måttuppgifter i denna serie hänvisar vi till datablad

6 Snabbavluftningsventiler Snabb avluftning av trycksatta luftbehållare och cylindrar Åstadkommer högre cylinderhastigheter Enkel, kompakt design och konstruktion Mycket tillförlitlig funktion Media Arbetstryck Temperaturområde Tryckluft 0,5 10 bar -20 C till +80 C Beställningstabell Artikelnummer Benämning Anslutningsportar Servicesats T70C1800 Snabbavluftningsventil G1/8 T70C1800K0 T70C2800 Snabbavluftningsventil G1/4 T70C2800K0 T70C3800 Snabbavluftningsventil G3/8 T70C3800K0 T70C4800 Snabbavluftningsventil G1/2 T70C4800K0 För utförliga tekniska data samt måttuppgifter i denna serie hänvisar vi till datablad Instickskoppling M12 instickskopplingar är klara för användning ger en snabb och enkel rörmontering utan verktyg och med ett optimalt flöde Media Arbetstryck Temperaturområde Hus Rörtätning O-ring Gängdel Gripring Tryckluft -750 mm Hg till +10 bar -20 C till +60 C PBT Silikonfri V-ring, nitril Silikonfri, nitril Förnicklad mässing Rostfritt Stål Pneufit C med M12-gänga. Instickskoppling för plaströr i Polyamid 11/12 Artikelnummer Benämning Röranslutning Gänganslutning Boxantal C Vridbar vinkelkoppling 90 Ø6 mm M12 10 C Vridbar vinkelkoppling 90 Ø8 mm M12 10 C Rak koppling Ø6 mm M12 10 C Rak koppling Ø8 mm M12 10

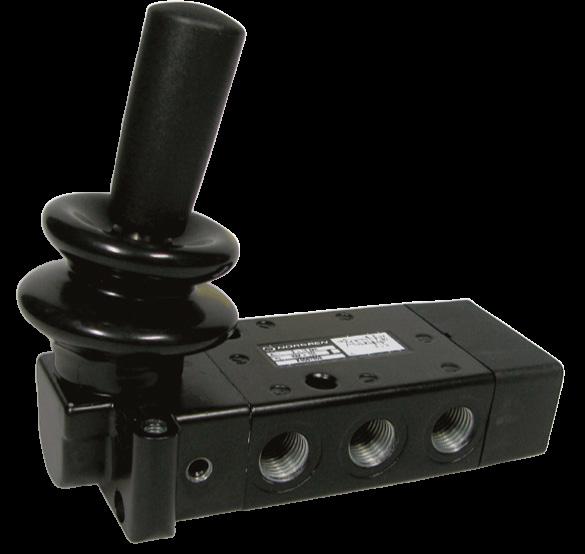

7 Köldtåliga spakventiler Manuellt och mekaniskt styrda slidventiler - 3/2, 5/2 & 5/3, G1/8, G1/4 Många aktiveringsmöjligheter Passar för flerriktade flöden och tvåtrycksapplikationer Högt flöde Lätt och korrosionsbeständigt material -40 C In-line ventiler Super X -40 C, G1/8, G1/4 Artikelnr. Benämning Anm. SPGB/31759/1 5/2-ventil, spak/spak, G1/4 Modifierad X SLV/ /2-ventil, spak/spak låsbar i ett läge, G1/4 Modifierad X SLV/ /2-ventil, spak/spak distinkta lägen, G1/4 Modifierad X SLV/12490/1 3/2-ventil, spak/spak, G1/8 Modifierad X SLV/12490/2 5/2-ventil, spak/spak, G1/8 Modifierad X SLV/ /2-ventil, vippspak/vippspak, G1/8 Modifierad X SLV/ /2-ventil, knapp(svart)/fjäder, G1/8 Modifierad X SLV/ /2-ventil, knapp(svart)/knapp, G1/8 Modifierad X SLV/12855/01 5/2-ventil, rulle(kraftig)/fjäder, G1/8 Modifierad X SLV/ /2-ventil, luft/fjäder, G1/8 Modifierad X SLV/ /3-ventil, avluftat mittläge, G1/8 Modifierad X

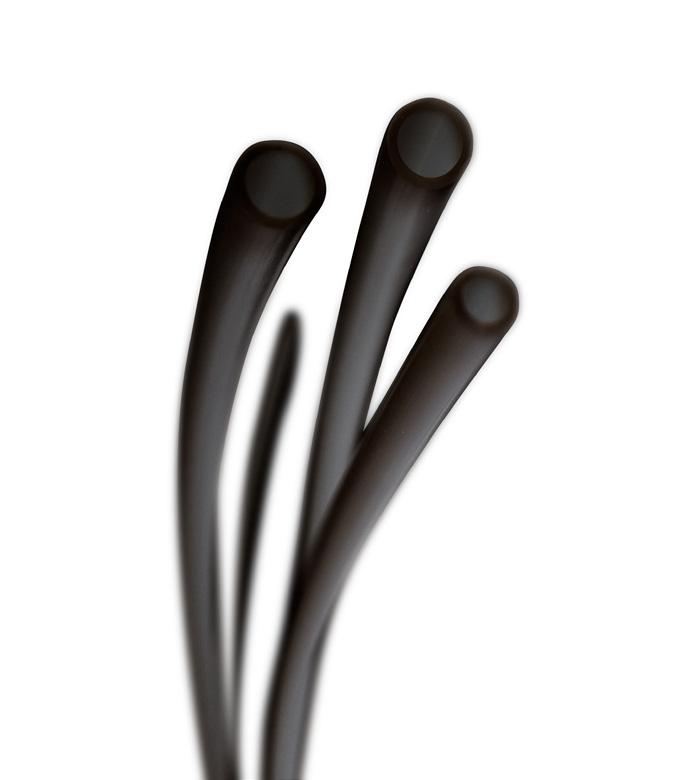

8 Fordonsslang PA11/12 Nylon PA11/12 enligt DIN SAE J844C Kemikalieresistens God Temperaturområde -40 C till +100 C Ythårdhet Shore D 72 Flamtestad enligt UL 94 V2 Standarder DIN 74324/SAE J844C Vattenupptagning <1,9% Kopplingstyper FleetFit instickskoppling Längder och färger Se beställningstabell Beställningstabell Artikelnummer yd/id längd m Färg PA /4 100 Svart PA /6 100 Svart PA /7,5 100 Svart PA C 12/9 25 Svart PA /9 100 Svart PA C 14/11 25 Svart PA C 16/12 25 Svart PV /4 4,3 mm 100 Svart PV /8 6,4 mm 50 Svart PV ,5 mm 50 Svart PV /8 12,2 mm 50 Svart Andra dimensioner/längder kan levereras mot specialorder. KAPVERKTYG Kapverktyg för korrekt kapning bromsrör och andra typer av rör i Nylon, Polyamid och Polyuretan med fler. Beställningstabell Artikelnummer Benämning M/3314 Kapverktyg Reservblad för kapverktyg (10 st)

9 Köldtåliga Pneumatikcylindrar I enlighet med ISO 15552, ISO 6431, VDMA och NFE Profilrör med dolda dragstänger Högprestandacylinder, tålig och tillförlitlig Polyuretantätningar ger låg friktion och lång livslängd Avkännare monteras integrerade i profilröret Stort utbud av standardfästen -35 C Standardmodeller Cylinder Kolv ø Kgst ø Bascylinder Servicesats SPC/010224/* PRA/182032/W1/ SPC/010224/00 SPC/020065/* PRA/182040/W1/ SPC/020065/00 SPC/010225/* PRA/182050/W1/ SPC/010225/00 SPC/010226/* PRA/182063/W1/ SPC/010226/00 SPC/020066/* PRA/182080/W1/ SPC/020066/00 SPC/010227/* PRA/182100/W1/ SPC/010227/00 SPC/030364/W2/* PSA/182125/W2/ SPC/030364/00 * Sätt in slaglängd i mm Använd tillbehör ur denna cylinderserie Tekniska data MEDIA: Tryckluft, filtrerad, smord eller osmord FUNKTION: Dubbelverkande, justerbar ändlägesdämpning ARBETSTRYCK: 1 16 bar ARBETSTEMPERATUR: -35 C till +50 C max. Kontakta vår tekniska avdelning för bruk under +2 C SLAGLÄNGDER: Kundanpassat mm MATERIAL Profilrör: Anodiserad aluminium Gavlar: Pressgjuten aluminium Kolvstång: Rostfritt stål Kolvstångstätn: NBR Kolvtätningar: NBR O-ringar: NBR ISO Kompaktcylindrar Överensstämmer med ISO Magnetkolv som standard Låg friktion, tätningar med lång livslängd Avkännare monteras integrerade i profilröret Kontakta vår kundservice för konsultation

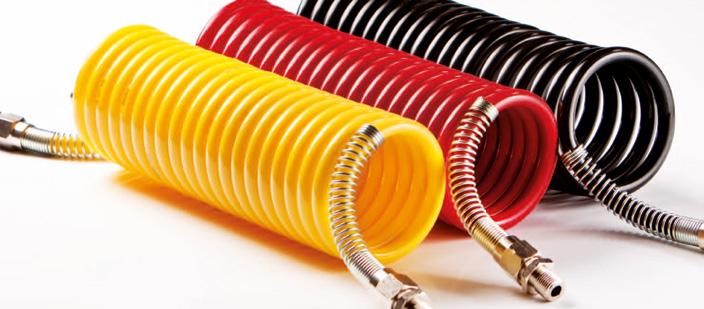

10 PA BROMSSPIRAL i material polyamid 12 och speciellt anpassad för fordonsrelaterade applikationer såsom bromssystem. Bromsspiralen håller mycket hög kvalitet och följer normen DIN 74323, standard för luftbromsar. Bromsspiralen levereras komplett med metallfjädrar och kopplingar. PA BROMSSPIRAL PA12-spiralslang med metallfjäder och koppling för lastbil med släp enl. DIN Turns D L C Tube Standard mm 4,0 m 12 x 9 x 1,5 mm Narrow mm 4,0 m 12 x 9 x 1,5 mm F18 x 1,5 F18 x 1,5 F1/2 M 16 x 1,5 L 15 mm M 18 x 1,5 L 34 mm M 22 x 1,5 L 15 mm PA12-spiralslang med metallfjäder och koppling för lastbil enl. DIN Turns D L C Tube Standard mm 0 mm 12 x 9 x 1,5 mm Narrow mm 12 x 9 x 1,5 mm F18 x 1,5 F1/2 F1/2 M 16 x 1,5 - L 15 mm M 22 x 1,5 - L 15 mm M 26 x 1,5 - L 15 mm Ω God formstabilitet Ω Tål höga tryck och temperaturer Ω God flexibilitet Ω Tål UV-ljus, väderbeständig Ω God hydrolysresistens Ω Bra mekaniska egenskaper Ω God nötnings- och kemikalieresistens TRYCKVARIATIONER I FÖRHÅLLANDE TILL TEMPERATUR Tryck Färger TOLERANSER Utvändig diameter Från 12 mm : +/- 0,15 mm Högre precision mot förfrågan Arbetstryck Beräknat utifrån en kalkylerad säkerhetsfaktor på 3 TEMPERATUROMRÅDE: Från -60 C till +130 C. Temp Resistenstabell: se separat datablad

11 PA BROMSSPIRAL i material polyamid 12 och speciellt anpassad för fordonsrelaterade applikationer såsom bromssystem. Bromsspiralen håller mycket hög kvalitet och följer normen DIN 74323, standard för luftbromsar. Bromsspiralen levereras komplett med plastfjädrar och kopplingar. PA BROMSSPIRAL PA12-spiralslang med plastfjäder och koppling för lastbil enl. DIN Turns D L C Tube Standard mm 4,0 m 12 x 9 x 1,5 mm Narrow mm 4,0 m 12 x 9 x 1,5 mm Fitting A M16 x 1,5 M18 x 1,5 M22 x 1,5 Ω God formstabilitet Ω Tål höga tryck och temperaturer Ω God flexibilitet Ω Tål UV-ljus, väderbeständig Ω God hydrolysresistens Ω Bra mekaniska egenskaper Ω God nötnings- och kemikalieresistens TRYCKVARIATIONER I FÖRHÅLLANDE TILL TEMPERATUR Tryck Färger TOLERANSER Utvändig diameter Från 12 mm : +/- 0,15 mm Högre precision mot förfrågan Arbetstryck Beräknat utifrån en kalkylerad säkerhetsfaktor på 3 TEMPERATUROMRÅDE: Från -60 C till +130 C. Temp Resistenstabell: se separat datablad
