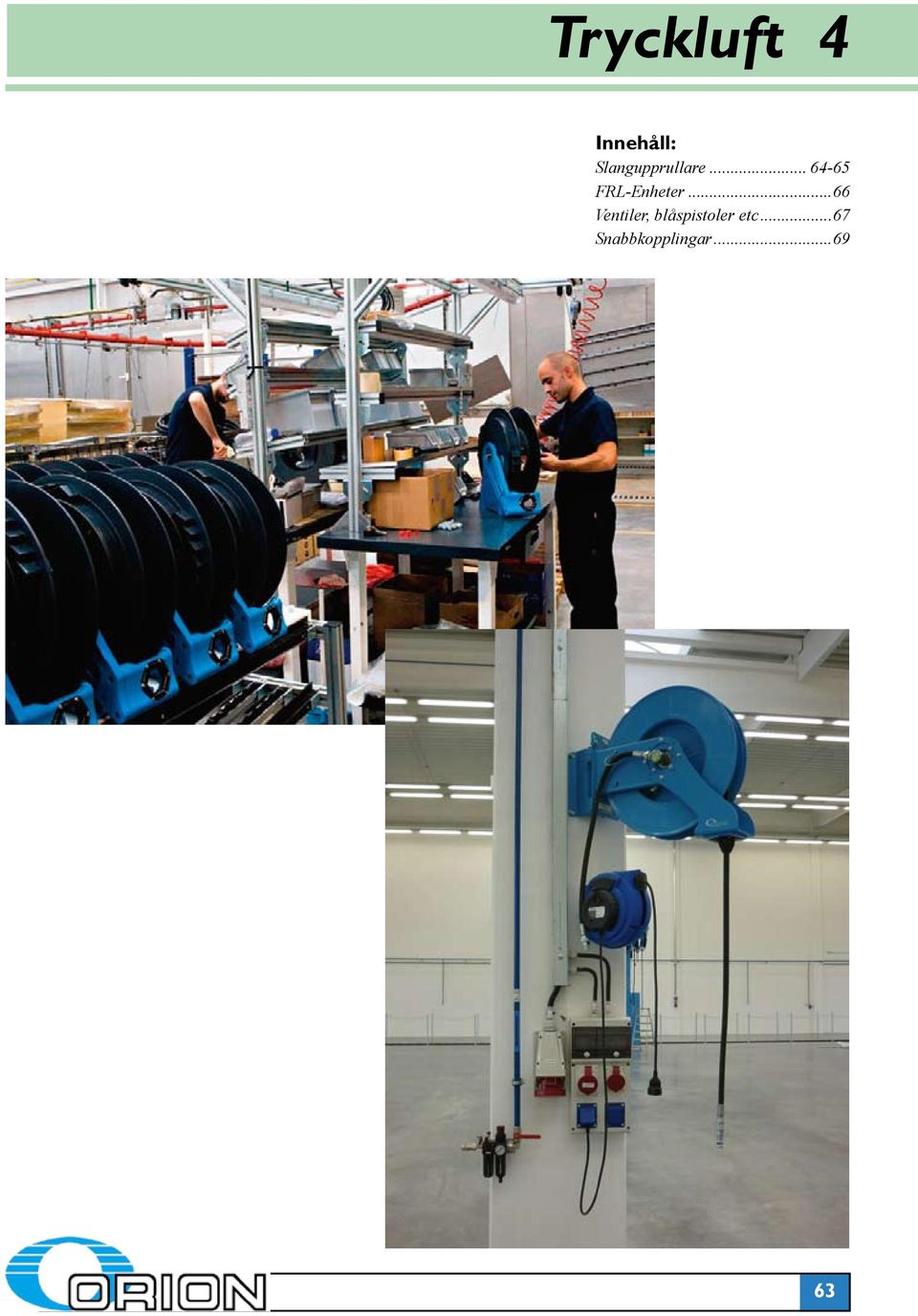

1 Tryckluft 4 Innehåll: Slangupprullare FRL-Enheter...66 Ventiler, blåspistoler etc...67 ar

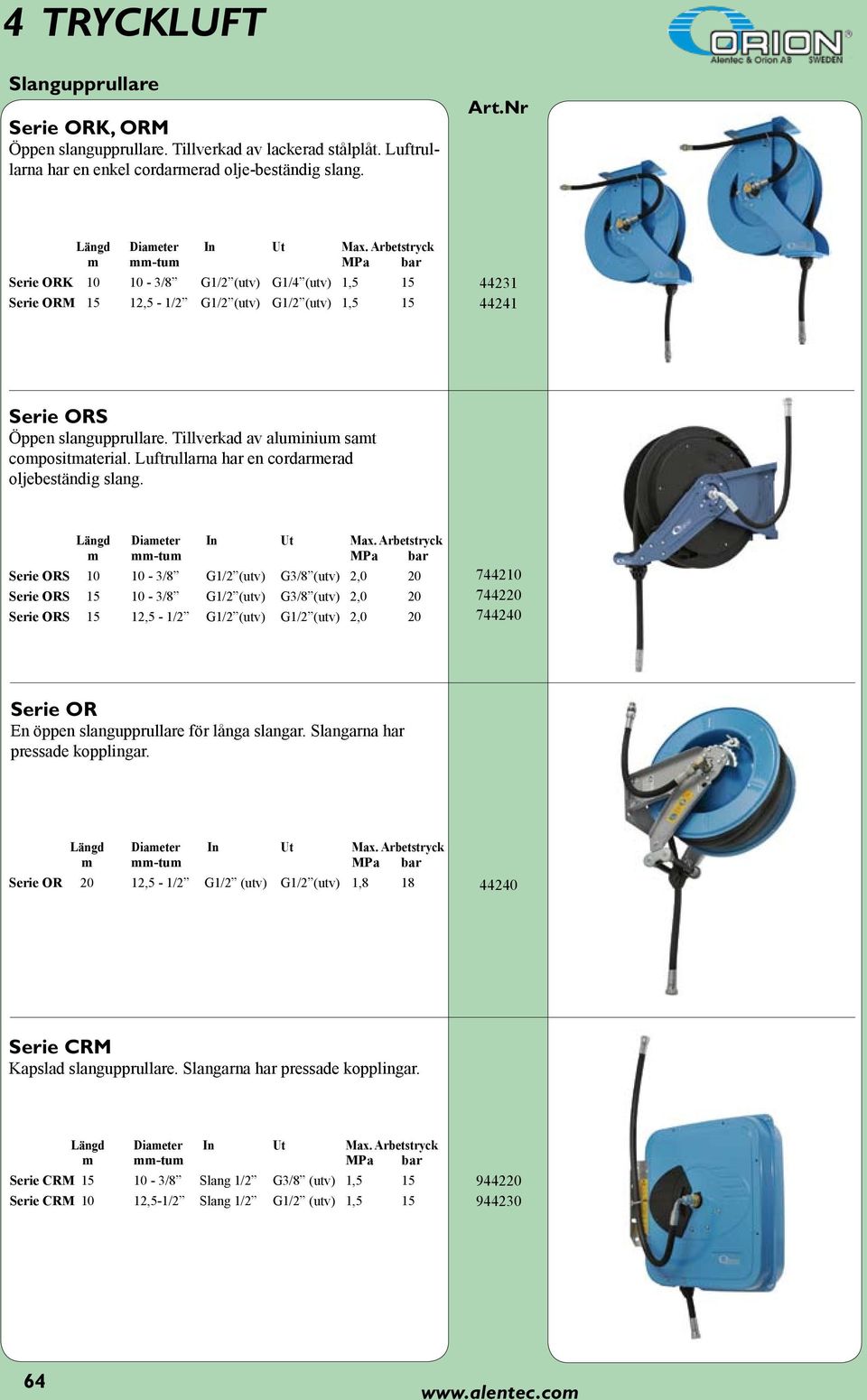

2 4 TRYCKLUFT Slangupprullare Serie ORK, ORM Öppen slangupprullare. Tillverkad av lackerad stålplåt. Luftrullarna har en enkel cordarmerad olje-beständig slang. Serie ORK /8 G1/2 (utv) G1/4 (utv) 1,5 15 Serie ORM 15 12,5-1/2 G1/2 (utv) G1/2 (utv) 1, Serie ORS Öppen slangupprullare. Tillverkad av aluminium samt compositmaterial. Luftrullarna har en cordarmerad oljebeständig slang. Serie ORS /8 G1/2 (utv) G3/8 (utv) 2,0 20 Serie ORS /8 G1/2 (utv) G3/8 (utv) 2,0 20 Serie ORS 15 12,5-1/2 G1/2 (utv) G1/2 (utv) 2, Serie OR En öppen slangupprullare för långa slangar. Slangarna har pressade kopplingar. Serie OR 20 12,5-1/2 G1/2 (utv) G1/2 (utv) 1, Serie CRM Kapslad slangupprullare. Slangarna har pressade kopplingar. Serie CRM /8 Slang 1/2 G3/8 (utv) 1,5 15 Serie CRM 10 12,5-1/2 Slang 1/2 G1/2 (utv) 1,

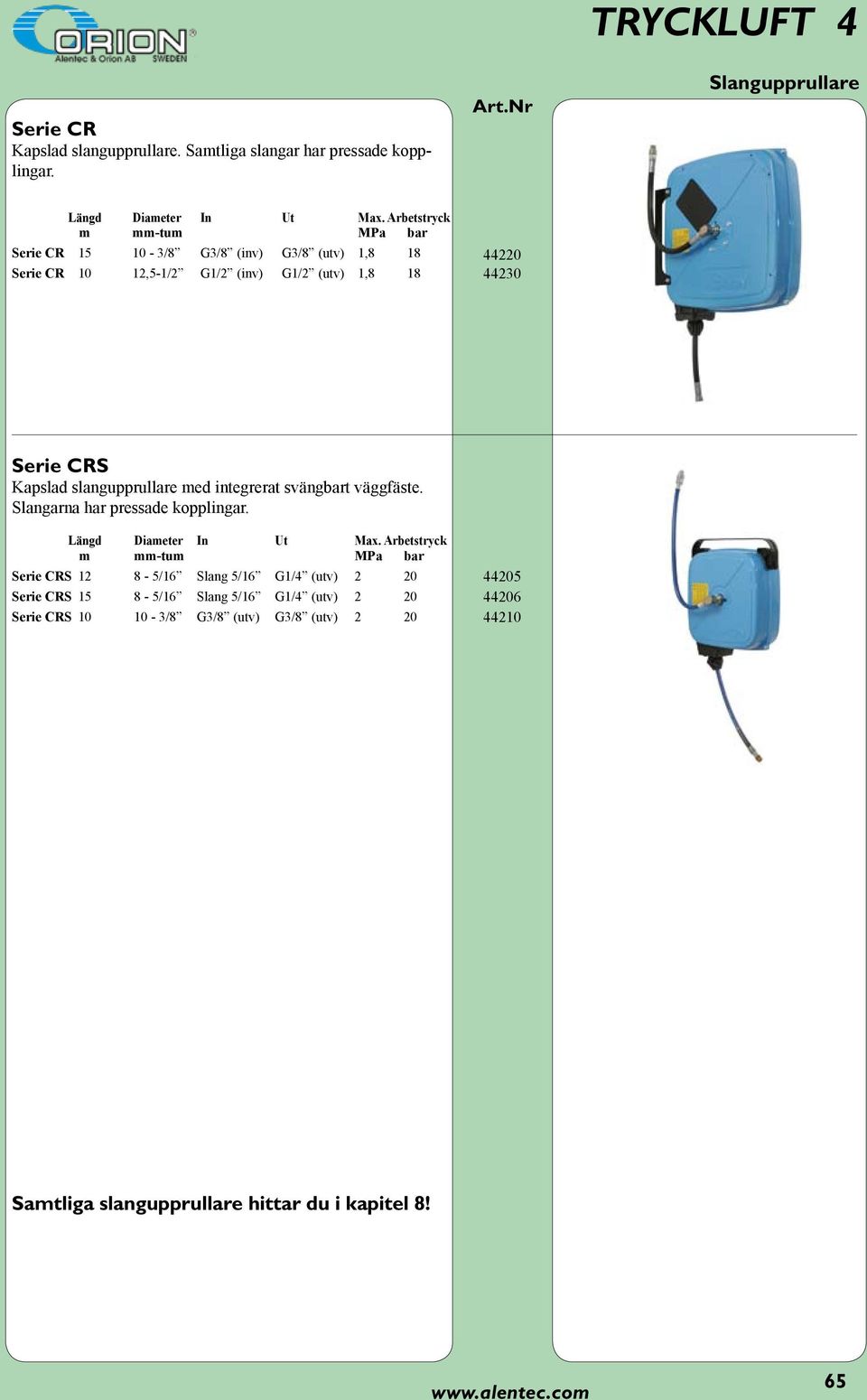

3 TRYCKLUFT 4 Serie CR Kapslad slangupprullare. Samtliga slangar har pressade kopplingar. Slangupprullare Serie CR /8 G3/8 (inv) G3/8 (utv) 1,8 18 Serie CR 10 12,5-1/2 G1/2 (inv) G1/2 (utv) 1, Serie CRS Kapslad slangupprullare med integrerat svängbart väggfäste. Slangarna har pressade kopplingar. Serie CRS /16 Slang 5/16 G1/4 (utv) 2 20 Serie CRS /16 Slang 5/16 G1/4 (utv) 2 20 Serie CRS /8 G3/8 (utv) G3/8 (utv) Samtliga slangupprullare hittar du i kapitel 8! 65

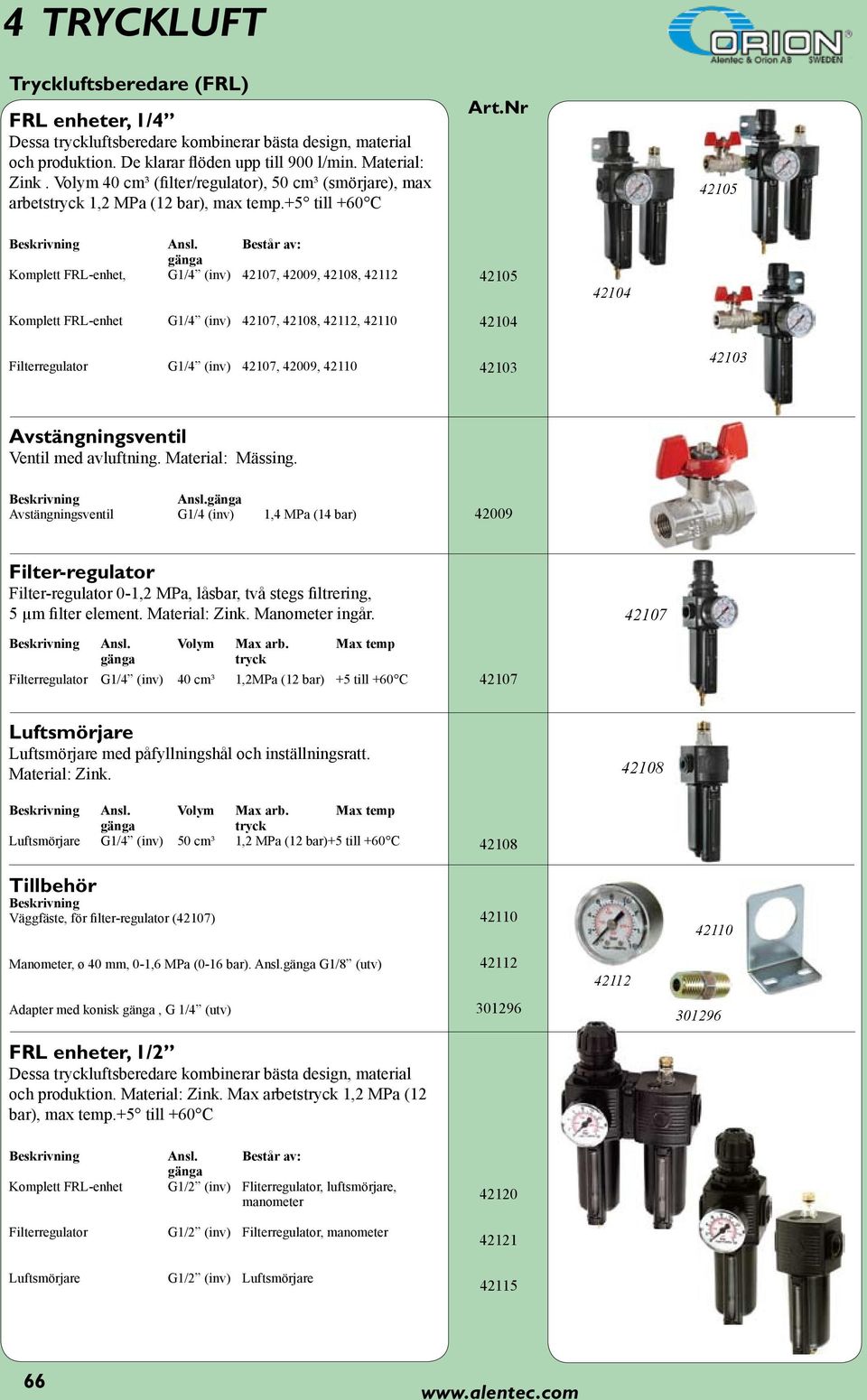

4 4 TRYCKLUFT Tryckluftsberedare (FRL) FRL enheter, 1/4 Dessa tryckluftsberedare kombinerar bästa design, material och produktion. De klarar flöden upp till 900 l/min. Material: Zink. Volym 40 cm³ (filter/regulator), 50 cm³ (smörjare), max arbetstryck 1,2 MPa (12 bar), max temp.+5 till +60 C Beskrivning Ansl. Består av: gänga Komplett FRL-enhet, G1/4 (inv) 42107, 42009, 42108, Komplett FRL-enhet G1/4 (inv) 42107, 42108, 42112, Filterregulator G1/4 (inv) 42107, 42009, Avstängningsventil Ventil med avluftning. Material: Mässing. Beskrivning Ansl.gänga Avstängningsventil G1/4 (inv) 1,4 MPa (14 bar) Filter-regulator Filter-regulator 0-1,2 MPa, låsbar, två stegs filtrering, 5 µm filter element. Material: Zink. Manometer ingår. Beskrivning Ansl. Volym Max arb. Max temp gänga tryck Filterregulator G1/4 (inv) 40 cm³ 1,2MPa (12 bar) +5 till +60 C Luftsmörjare Luftsmörjare med påfyllningshål och inställningsratt. Material: Zink. Beskrivning Ansl. Volym Max arb. Max temp gänga tryck Luftsmörjare G1/4 (inv) 50 cm³ 1,2 MPa (12 bar)+5 till +60 C Tillbehör Beskrivning Väggfäste, för filter-regulator (42107) Manometer, ø 40 mm, 0-1,6 MPa (0-16 bar). Ansl.gänga G1/8 (utv) Adapter med konisk gänga, G 1/4 (utv) FRL enheter, 1/2 Dessa tryckluftsberedare kombinerar bästa design, material och produktion. Material: Zink. Max arbetstryck 1,2 MPa (12 bar), max temp.+5 till +60 C Beskrivning Ansl. Består av: gänga Komplett FRL-enhet G1/2 (inv) Fliterregulator, luftsmörjare, manometer Filterregulator Luftsmörjare G1/2 (inv) Filterregulator, manometer G1/2 (inv) Luftsmörjare

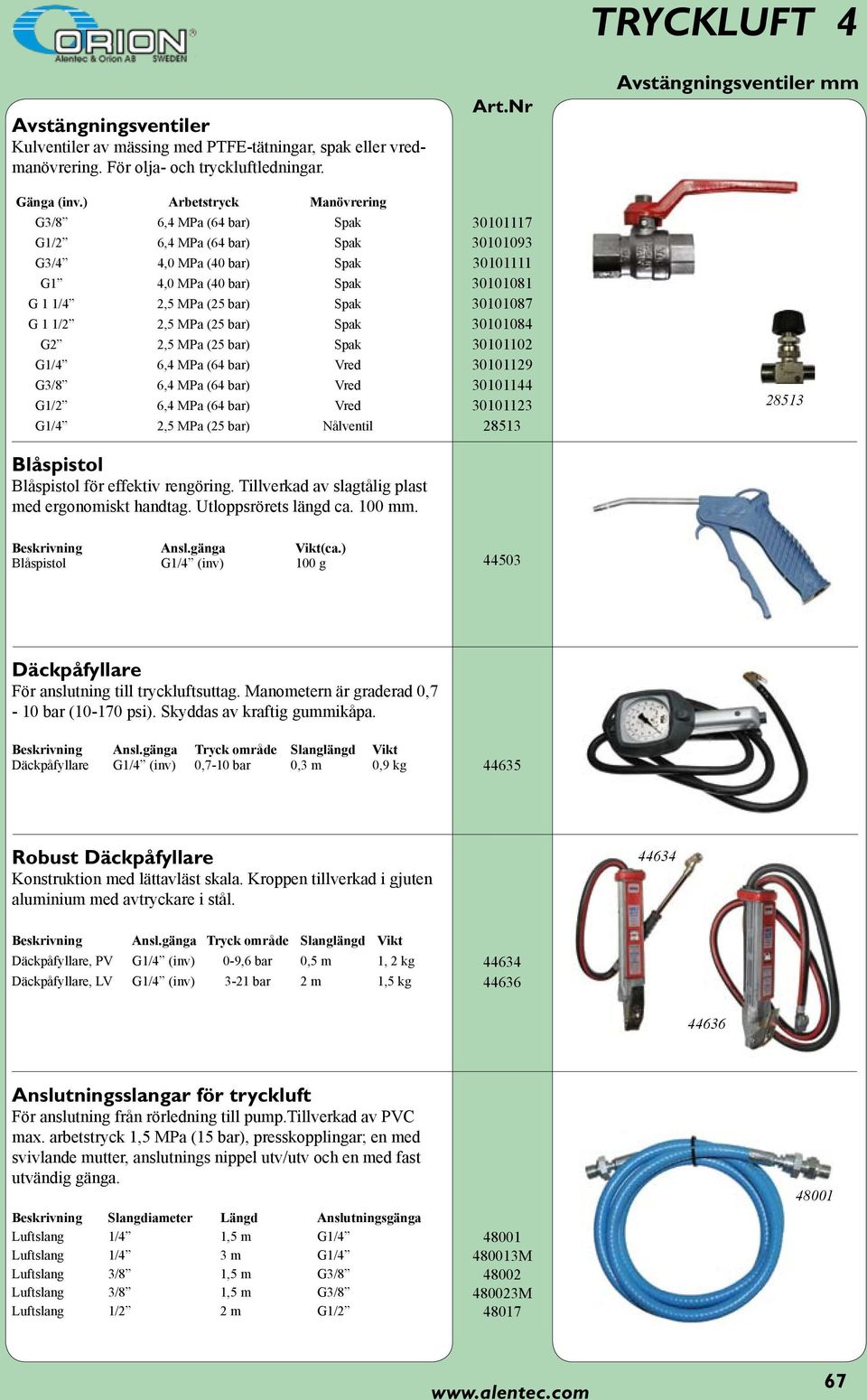

5 TRYCKLUFT 4 Avstängningsventiler Kulventiler av mässing med PTFE-tätningar, spak eller vredmanövrering. För olja- och tryckluftledningar. Gänga (inv.) Arbetstryck Manövrering G3/8 6,4 MPa (64 bar) Spak G1/2 6,4 MPa (64 bar) Spak G3/4 4,0 MPa (40 bar) Spak G1 4,0 MPa (40 bar) Spak G 1 1/4 2,5 MPa (25 bar) Spak G 1 1/2 2,5 MPa (25 bar) Spak G2 2,5 MPa (25 bar) Spak G1/4 6,4 MPa (64 bar) Vred G3/8 6,4 MPa (64 bar) Vred G1/2 6,4 MPa (64 bar) Vred G1/4 2,5 MPa (25 bar) Nålventil Blåspistol Blåspistol för effektiv rengöring. Tillverkad av slagtålig plast med ergonomiskt handtag. Utloppsrörets längd ca. 100 mm Avstängningsventiler mm Beskrivning Ansl.gänga Vikt(ca.) Blåspistol G1/4 (inv) 100 g Däckpåfyllare För anslutning till tryckluftsuttag. Manometern är graderad 0,7-10 bar ( psi). Skyddas av kraftig gummikåpa. Beskrivning Ansl.gänga Tryck område Slanglängd Vikt Däckpåfyllare G1/4 (inv) 0,7-10 bar 0,3 m 0,9 kg Robust Däckpåfyllare Konstruktion med lättavläst skala. Kroppen tillverkad i gjuten aluminium med avtryckare i stål Beskrivning Ansl.gänga Tryck område Slanglängd Vikt Däckpåfyllare, PV G1/4 (inv) 0-9,6 bar 0,5 m 1, 2 kg Däckpåfyllare, LV G1/4 (inv) 3-21 bar 2 m 1,5 kg Anslutningsslangar för tryckluft För anslutning från rörledning till pump.tillverkad av PVC max. arbetstryck 1,5 MPa (15 bar), presskopplingar; en med svivlande mutter, anslutnings nippel utv/utv och en med fast utvändig gänga. Beskrivning Slangdiameter Längd Anslutningsgänga Luftslang 1/4 1,5 m G1/4 Luftslang 1/4 3 m G1/4 Luftslang 3/8 1,5 m G3/8 Luftslang 3/8 1,5 m G3/8 Luftslang 1/2 2 m G1/ M M

6 4 TRYCKLUFT Anteckningar: 68

7 TRYCKLUFT 4 ar 1/ / / Gänga G1/4 (inv) Gänga R1/8 (utv) R1/4 (utv) R3/8 (utv) G1/4 (inv) G3/8 (inv) / / / / / / / / Slangklämmor, se kapitel 13 Gänga G3/8 (inv) Gänga G1/2 (inv) / / / Gänga R1/4 (utv) R3/8 (utv) R1/2 (utv) R3/4 (utv) G3/8 (inv) G1/2 (inv) / / / / ar, Cejn För tryckluft Beskrivning Anslutning G1/4 (utv) G3/8 (inv) G3/8 (inv) G1/2 (inv) G1/2 (utv) G1/2 (inv) Ø 10mm Ø 10mm Ø 13mm Ø 13mm

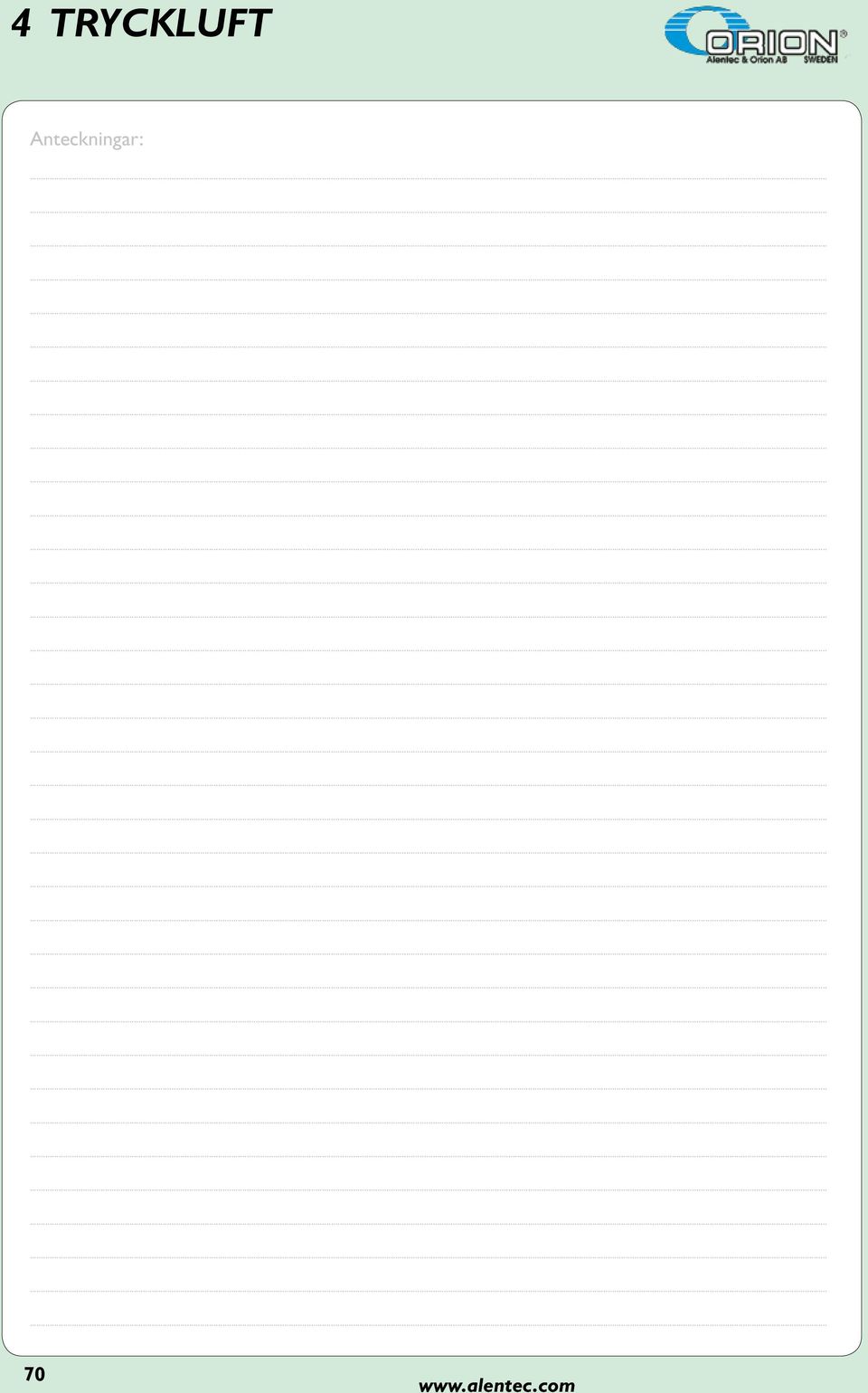

8 4 TRYCKLUFT Anteckningar: 70
