1 Innehållsförteckning Benämning Sida Ledn. komponenter pneumatik/hydraulik Snabbkopplingar 2 Snabbkopplingar för hydraulik 7 Nipplar 8 Kulkranar 10 Tryckluftsslangar 11 Slangupprullare 12 Pneumatik Blåspistoler 13 Cylindrar 14 Vriddon 41 Stötdämpare 42 Gripdon 43 Ventiler 43 Luftberedningsenheter 61 Installationsmaterial 71 Vakuumhantering, instrumentering 91 Linjära enheter El och system 100 Kulbussningar 104 Precisionssstålaxlar 107 Glidbussningar 109 Kulbussningsenheter 110 Skenstyrningar 119 Kulskruvar 145 Prismalager 150 Rullskruvar 151 Gasfjädrar 154 Tabeller Ställdon 170 Omräkningsfaktorer 172 1

2 Ledn. komponenter pneumatik och hydraulik Tryckluftkopplingar "Cejn". CEJN har tillverkat kopplingar och tillbehör för tryckluft, vätskor och hydraulik i 50 år. Med högkvalitativa råmaterial och testutrustning är våra snabbkopplingar synonyma med hög kvalitet, stora mervärden och felfri prestanda. Vid utvecklingen av nya produkter genomförs rigorösa tester för att säkra såväl funktion som kvalitet innan produkten släpps på marknaden. Kopplingen och dess ingående detaljer kontrolleras i flera steg under produktionsprocessen. Allt för att kunna leverera produkter av högsta kvalitet till våra kunder. Snabbkopplingar Serie 303 Snabbkoppling med slanganslutning Insticksnippel med slanganslutning Snabbkoppling med utvändig gänga Insticksnippel med Stream-Line Snabbkoppling Stream-Line Insticksnippel med utvändig gänga Snabbkoppling med invändig gänga Insticksnippel med invändig gänga "Cejn". Hylsa av stål med kropp av förnicklad mässing. Hög flödeskapacitet. Kopplingarna är självstängande och enhandsmanövrerade, med automatisk tätning när nippeln kopplas ifrån. Samtliga utvändiga gängor är förbehandlade med gängtätning. Temperaturområde -20 till +100 C. Flödesdiameter 6,5 mm. Serie 303 har luftflöde 1450 l/min Δp 0.5 bar. Max. arbetstryck 16 bar. Kopplingsbar med TEMA 1300 och Rectus serie 31 Utförande Serie 303 Serie 303 Snabbkopplingar Insticksnipplar Cejn Best nr Cejn Best nr Nr 1100 Nr 1100 Slanganslutning Stream-Line 5x8 mm ,5x10 mm ,0x12 mm ,5x13 mm ,0x16 mm Utvändig gänga R R R R Invändig gänga G G G G Slanganslutning - Skyddsnippel med rekyldämpning Stream-Line - Skyddsnippel med rekyldämpning 6,5x10 mm ,0x12 mm ,0x16 mm Utvändig gänga - Skyddsnippel med rekyldämpning

3 Ledn. komponenter pneumatik och hydraulik Snabbkopplingar Serie 320 Snabbkoppling med slanganslutning Snabbkoppling med utvändig gänga Snabbkoppling med invändig gänga Insticksnippel med slanganslutning Insticksnippel med utvändig gänga Insticksnippel med invändig gänga "Cejn". Hylsa av stål och kropp av förnicklad mässing. Tack vare sin höga flödeskapacitet speciellt lämpad, då tryckluftsverktyg med varierande flödesbehov används. Behovet av flera olika stora kopplingssystem på en arbetsplats elimineras därmed. Serie 320 är en CEJN originaldesign som idag fungerar som svensk industristandard. Serien är enhandsmanövrerad med en låg inkopplingskraft och extremt hög flödeskapacitet. materialval och design gör kopplingen både stark, stryktålig och okänslig för vibrationer. Max rekommenderat arbetstryck: 16 bar. Min sprängtryck: 140 bar. Samtliga utvändiga gängor är förbehandlade med gängtätning. Temperaturområde: -20 C C. Flödesdiameter 7,6 mm. Flöde vid 0.5 bar tryckfall 2100 l/min. Kopplingsbar med Rectus serie 25 Utförande Serie 320 Serie 320 Snabbkoppling Insticksnippel Cejn Best nr Cejn Best nr Nr 1101 Nr 1101 Slanganslutning mm Utvändig gänga R R R R Invändig gänga G G G G Koppling "Cejn". Hylsa av stål, övriga delar av mässing - förnicklade. Användes i kombination med Cejns oljebeständiga polyuretanslang för maximal täthet. Avtätning sker med kona och överfallsmutter och ger tillsammans med polyuretanslangen ett tätt och säkert förband utan slangklämmor. Kopplingarna är självstängande, självlåsande och enhandsmanövrerade med automatisk tätning när nippeln kopplas ifrån. Temperaturområde -20 C till +100 C. Luftflöde vid ingående tryck 6 bar 2100 l/min vid Δp 0.5 bar. Max. arbetstryck 16 bar. Kopplingsbar med Rectus serie 25. Utförande Serie 320 Serie 320 Kopplingar Nipplar mm Cejn Best nr Cejn Best nr Nr 1101 Nr 1101 Stream-Line 5.0 x x x ,5x13, x Cejn-Lock Nippel 3

4 Ledn. komponenter pneumatik och hydraulik Snabbkopplingar Serie 320 Rekylfri koppling med slanganslutning Rekylfri koppling med utvändig gänga Rekylfri koppling med invändig gänga Insticksnippel med slanganslutning Insticksnippel med utvändig gänga Insticksnippel med invändig gänga "Cejn". Kopplingar som ger extra säkerhet, enhandsmanövrerade vid inkoppling men tvåhandsmanövrerade vid isärkoppling. Den rekylfria kopplingen har en isärkoppling i två steg för att avlufta kopplingen och på så sätt minimera riskerna med att kopplingen skjuter iväg och orsakar skada. Den låga inkopplingskraften tillsammans med en låg ljudnivå vid isärkopplingen skapar en tryggare och säkrare arbetsmiljö. Helmetallkopplingar med erkänt starka flödesegenskaper som ger kraftfulla tryckluftsverktyg och låga tryckfall i systemet. Flöde vid 0,5 bar tryckfall 1900 l /min. Uppfyller ISO norm 4414 och EN 983.Temperaturområde: -20 C C. Max. arbetstryck 12 bar. Flödesdiameter 7,6 mm. Kopplingsbar med Rectus serie 25 Utförande Serie 320 Rekylfri koppling Cejn Best nr Nr 1102 Slanganslutning mm mm mm mm Utvändig gänga R R R Invändig gänga G G G "Cejn". Rekylfria kopplingar i Stream-Line utförande. Kopplingsbar med Rectus serie 25. Utförande Serie 320 Stream-Line Kopplingar Cejn Best nr mm Nr x x x x "Cejn". Rekylfri kopplingar i Soft-Line utförande. Kopplingsbar med Rectus serie 25. Utförande Serie 320 Soft-Line Kopplingar Cejn Best nr mm Nr x x

5 Ledn. komponenter pneumatik och hydraulik Snabbkopplingar Serie 408 Snabbkoppling med slanganslutning Snabbkoppling med utvändig gänga Snabbkoppling med invändig gänga Insticksnippel med slanganslutning Insticksnippel med utvändig gänga Insticksnippel med invändig gänga "Cejn". Hylsa av stål med kropp av förnicklad mässing. Hög flödeskapacitet. Materialvalet gör den stark, tålig och okänslig för vibrationer. Kopplingarna är självstängande och enhandsmanövrerade, med automatisk tätning när nippeln kopplas ifrån. Kopplingar och nipplar med utvändig gänga är belagda med gängtätning. Temperaturområde -20 till +100 C. Flödesdiameter 9,5 mm. Serie 408 har luftflöde 3450 l/min vid Δp 0.5 bar. Max. arbetstryck 16 bar. Kopplingsbar med TEMA 1800 och Rectus serie 32 Serie 408 Serie 408 Snabbkopplingar Insticksnipplar Cejn Best nr Cejn Best nr Nr 1103 Nr 1103 Slanganslutning Utvändig gänga R R R R Invändig gänga G G G G Stream-Line anslutning 10x16 mm Slanganslutning - Skyddsnippel med rekyldämpning 10 mm ( 3 8 ) mm ( 1 2 ) mm ( 5 8 ) mm ( 3 4 ) Serie 410 "Cejn". Hylsa av stål och kropp av förnicklad mässing. Serie 410 är en CEJN originaldesign som idag fungerar som svensk industristandard. serien är enhandsmanövrerad med en låg inkopplingskraft och extremt hög flödeskapacitet. kopplingen är manschettätad för maximal täthet. Snabbkoppling med utomordentligt hög kapacitet. Vid 6 bar ingångstryck och endast 0,5 bar tryckfall har serie 410 en flödeskapacitet på 3900 l/min. Max rekommenderat arbetstryck: 16 bar. Min sprängtryck: 140 bar. Temperaturområde: -20 C C. Flödesdiameter 10,4 mm l/min. Kopplingsbar med Rectus serie 27 Utförande Serie 410 Serie 410 Snabbkoppling Insticksnippel Cejn Best nr Cejn Best nr Nr 1104 Nr 1104 Slanganslutning Utvändig gänga R R R R Invändig gänga G G G G Steam-Line anslutning 11x16 mm Slanganslutning - Skyddsnippel med rekyldämpning

6 Ledn. komponenter pneumatik och hydraulik Snabbkopplingar Multi - Link "Cejn". Multi-Link möjliggör näst intill obegränsade kombinationsmöjligheter där det är enkelt att ansluta och koppla från sektioner. Systemet fungerar för olika medier som tryckluft och vatten. De olika sektionerna finns dels med inbyggd snabbkoppling (serie 300, 310 och 320), dels med invändig gänga. Inloppssektion med inv.g. anslutningsgänga Best nr Cejn... Nr Invändig gänga... G 1 4 Mittsektion för inv. gänga 1 2 Best nr Cejn... Nr Invändig gänga... G 1 2 Ändsektion med inv. gänga Best nr Cejn... Nr Invändig gänga... G 1 2 Ventilstopp med O-ring användes om två medier, t.ex. vatten och luft skall vara i bruk i samma enhet samtidigt Best nr Cejn... Nr

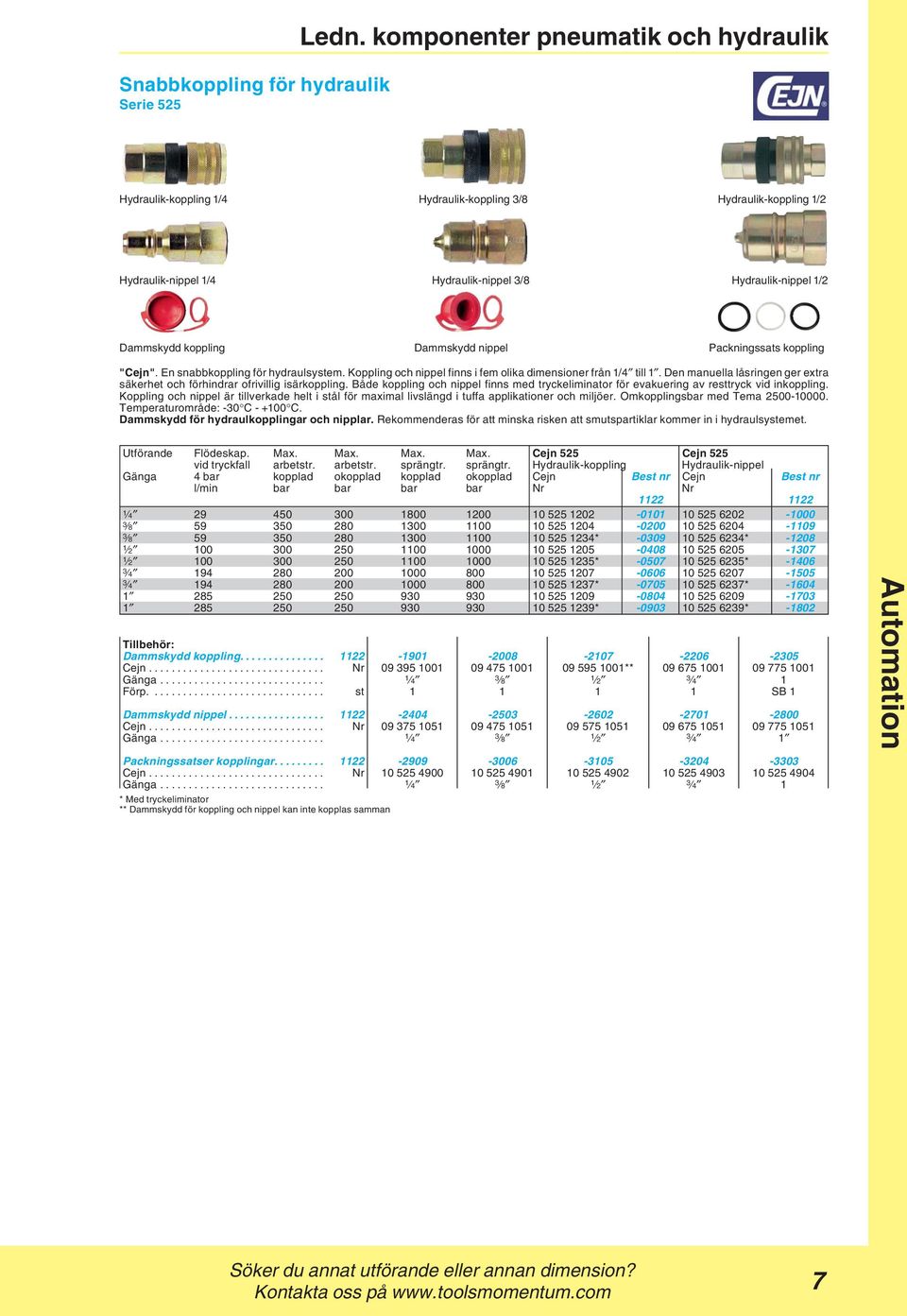

7 Snabbkoppling för hydraulik Serie 525 Ledn. komponenter pneumatik och hydraulik Hydraulik-koppling 1/4 Hydraulik-koppling 3/8 Hydraulik-koppling 1/2 Hydraulik-nippel 1/4 Hydraulik-nippel 3/8 Hydraulik-nippel 1/2 Dammskydd koppling Dammskydd nippel Packningssats koppling "Cejn". En snabbkoppling för hydraulsystem. Koppling och nippel finns i fem olika dimensioner från 1/4 till 1. Den manuella låsringen ger extra säkerhet och förhindrar ofrivillig isärkoppling. Både koppling och nippel finns med tryckeliminator för evakuering av resttryck vid inkoppling. Koppling och nippel är tillverkade helt i stål för maximal livslängd i tuffa applikationer och miljöer. Omkopplingsbar med Tema Temperaturområde: -30 C C. Dammskydd för hydraulkopplingar och nipplar. Rekommenderas för att minska risken att smutspartiklar kommer in i hydraulsystemet. Utförande Flödeskap. Max. Max. Max. Max. Cejn 525 Cejn 525 vid tryckfall arbetstr. arbetstr. sprängtr. sprängtr. Hydraulik-koppling Hydraulik-nippel Gänga 4 bar kopplad okopplad kopplad okopplad Cejn Best nr Cejn Best nr l/min bar bar bar bar Nr Nr * * * * * * * * Tillbehör: Dammskydd koppling Cejn... Nr ** Gänga Förp.... st SB 1 Dammskydd nippel Cejn... Nr Gänga Packningssatser kopplingar Cejn... Nr Gänga * Med tryckeliminator ** Dammskydd för koppling och nippel kan inte kopplas samman 7

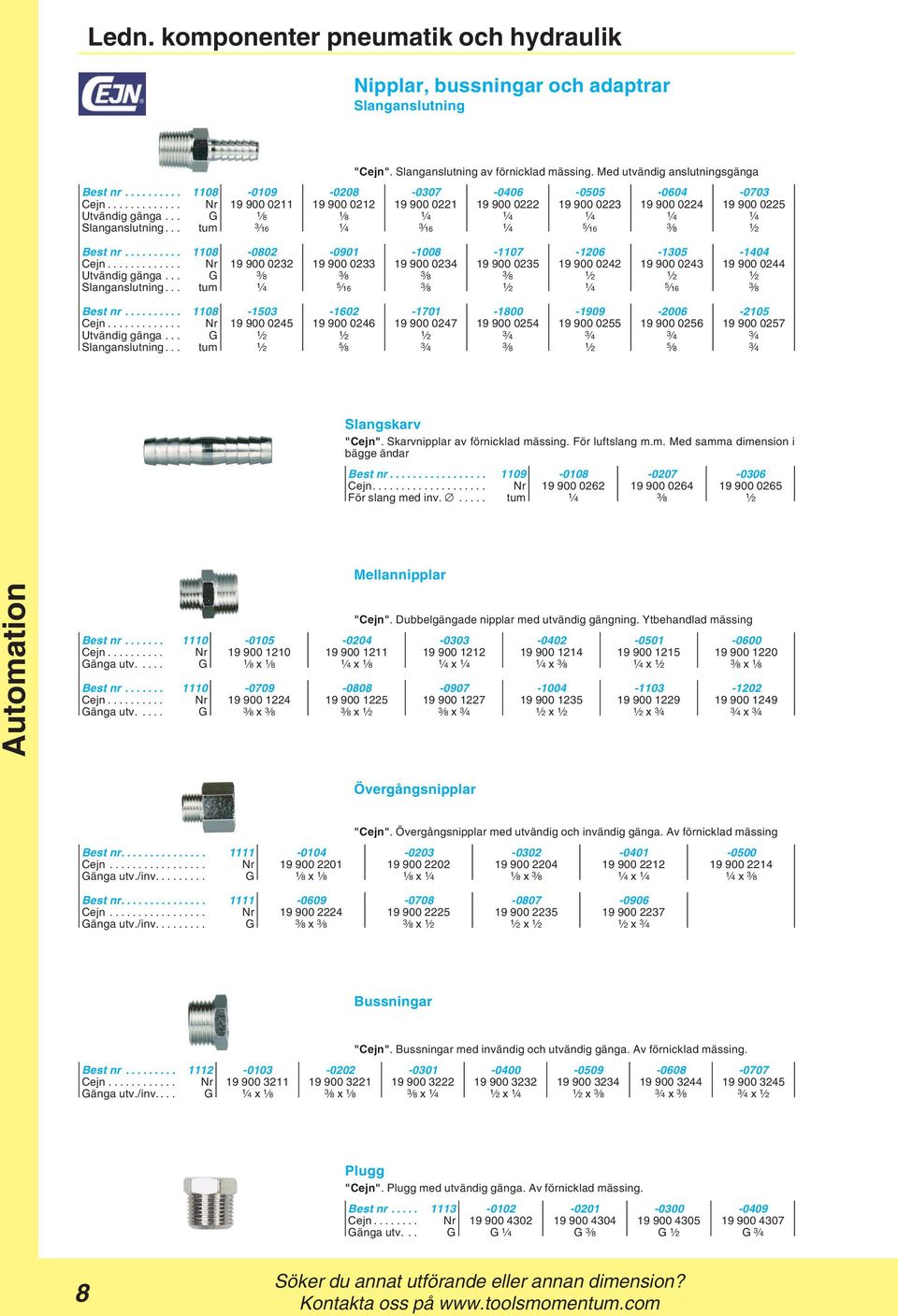

8 Ledn. komponenter pneumatik och hydraulik Nipplar, bussningar och adaptrar Slanganslutning "Cejn". Slanganslutning av förnicklad mässing. Med utvändig anslutningsgänga Best nr Cejn... Nr Utvändig gänga... G Slanganslutning... tum Best nr Cejn... Nr Utvändig gänga... G Slanganslutning... tum Best nr Cejn... Nr Utvändig gänga... G Slanganslutning... tum Slangskarv "Cejn". Skarvnipplar av förnicklad mässing. För luftslang m.m. Med samma dimension i bägge ändar Best nr Cejn... Nr För slang med inv.... tum Mellannipplar "Cejn". Dubbelgängade nipplar med utvändig gängning. Ytbehandlad mässing Best nr Cejn... Nr Gänga utv.... G 1 8 x x x x x x 1 8 Best nr Cejn... Nr Gänga utv.... G 3 8 x x x x x x 3 4 Övergångsnipplar "Cejn". Övergångsnipplar med utvändig och invändig gänga. Av förnicklad mässing Best nr Cejn... Nr Gänga utv./inv.... G 1 8 x x x x x 3 8 Best nr Cejn... Nr Gänga utv./inv.... G 3 8 x x x x 3 4 Bussningar "Cejn". Bussningar med invändig och utvändig gänga. Av förnicklad mässing. Best nr Cejn... Nr Gänga utv./inv.... G 1 4 x x x x x x x 1 2 Plugg "Cejn". Plugg med utvändig gänga. Av förnicklad mässing. Best nr Cejn... Nr Gänga utv... G G 1 4 G 3 8 G 1 2 G 3 4 8

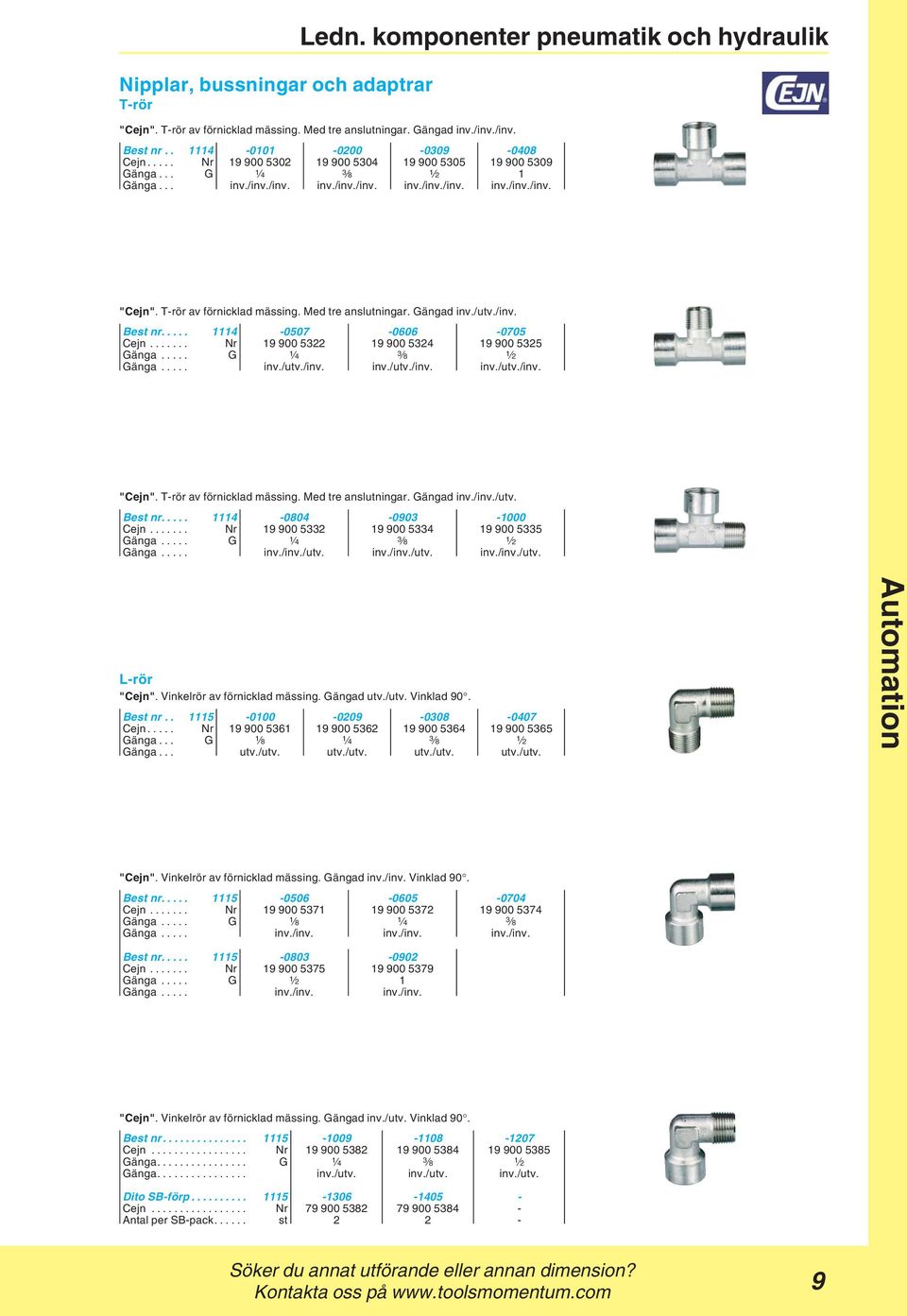

9 Nipplar, bussningar och adaptrar T-rör Ledn. komponenter pneumatik och hydraulik "Cejn". T-rör av förnicklad mässing. Med tre anslutningar. Gängad inv./inv./inv. Best nr Cejn... Nr Gänga... G Gänga... inv./inv./inv. inv./inv./inv. inv./inv./inv. inv./inv./inv. "Cejn". T-rör av förnicklad mässing. Med tre anslutningar. Gängad inv./utv./inv. Best nr Cejn... Nr Gänga... G Gänga... inv./utv./inv. inv./utv./inv. inv./utv./inv. "Cejn". T-rör av förnicklad mässing. Med tre anslutningar. Gängad inv./inv./utv. Best nr Cejn... Nr Gänga... G Gänga... inv./inv./utv. inv./inv./utv. inv./inv./utv. L-rör "Cejn". Vinkelrör av förnicklad mässing. Gängad utv./utv. Vinklad 90. Best nr Cejn... Nr Gänga... G Gänga... utv./utv. utv./utv. utv./utv. utv./utv. "Cejn". Vinkelrör av förnicklad mässing. Gängad inv./inv. Vinklad 90. Best nr Cejn... Nr Gänga... G Gänga... inv./inv. inv./inv. inv./inv. Best nr Cejn... Nr Gänga... G Gänga... inv./inv. inv./inv. "Cejn". Vinkelrör av förnicklad mässing. Gängad inv./utv. Vinklad 90. Best nr Cejn... Nr Gänga... G Gänga... inv./utv. inv./utv. inv./utv. Dito SB-förp Cejn... Nr Antal per SB-pack... st 2 2-9

10 Ledn. komponenter pneumatik och hydraulik Nipplar, bussningar och adaptrar Y-rör "Cejn". Y-rör av förnicklad mässing med tre anslutningar. Gängad inv./inv./inv. Best nr Cejn... Nr Gänga... G Gänga... inv./inv./inv. inv./inv./inv. inv./inv./inv. "Cejn". Y-rör av förnicklad mässing med tre anslutningar. Gängad inv./utv./inv. Best nr Cejn... Nr Gänga... G Gänga... inv./utv./inv. inv./utv./inv. inv./utv./inv. Kors "Cejn". Kors av förnicklad mässing med fyra anslutningar. Gängad inv. inv. inv. utv. Best nr Cejn... Nr Gänga... G "Cejn". Kors av förnicklad mässing med fyra anslutningar. Gängad utv./inv./inv./utv. Best nr Cejn... Nr Gänga... G Gänga... inv./utv./inv. inv./utv./inv. inv./utv./inv. Kulkranar "Cejn". Kulkran av förnicklad mässing med två anslutningar. Max arbetstryck 10 bar. Gängad inv./inv. Best nr Cejn... Nr Gänga... G "Cejn". Kulkran av förnicklad mässing med två anslutningar. Max arbetstryck 30 bar. Gängad inv./inv. Best nr Cejn... Nr Gänga... G

11 Ledn. komponenter pneumatik och hydraulik Slang i polyuretan "Cejn". När lätt vikt och extrem flexibilitet är ett absolut krav erbjuder CEJNs slangsortiment flera olika varianter av polyuretan (PUR) slangar. Rak slang finns som armerad och icke-armerad, med anti-stat och anti-sparkfunktion och även för vatten. CEJNs förmonterade slangsatser är kompletta för direkt användning. Slangsatser finns både som rak slang och spiralslang Serie 958 "Cejn". Rak armerad oljebeständig slang av polyuretan. Tål mycket hårda påfrestningar. En böjlig slang som ej lämnar någon brottyta. Slangen används med fördel tillsammans med Cejns Stream-Line kopplingar för maximal täthet i kombination med tryckluftsverktyg. Temperaturområde: C. Levereras i hela rullar Best nr Cejn... Nr Totallängd/rulle... m Innerdiameter... mm 6,5 8 9,5 9, Ytterdiameter... mm ,5 13, Max arbetstryck... bar Slangsats med koppling och nippel Serie 958 "Cejn". Färdigmonterad och klar för användning. Cejns välkända tryckluftskopplingar, serie 320, och renblåsningspistol, serie 208, i kombination med polyuretanslang med unika egenskaper. Arbetslängd 4 meter Best nr Cejn... Nr Beskrivning... Streamline+blåspistol "Cejn". Färdigmonterad spiralslang. Systemet består av snabbkopplingsserie 320 i kombination med oljebeständig polyuretanslang för maximal täthet, smidighet och livslängd. Avtätning sker med kona och överfallsmutter och ger tillsammans med polyuretanslangen ett tätt och säkert förband utan slangklämmor. Egenskaper: Hög rivhållfasthet ger unika nötningsegenskaper. Enastående åldringsegenskaper - upp till tio gånger längre livslängd än konventionell oljebeständig gummislang. Låg vikt - ner till 0,037 kg/m. 1-lagrad, arbetstryck 10 bar. Lättböjlig - återgår alltid till sin ursprungliga form. Bibehåller sin smidighet under hela sin livslängd. Höga flödesvärden i kombination med kopplingar i serie 320. Tekniska data: Temperaturområde: -20 C C. Kan även fås omonterade. Kopplingsbar med Rectus 25 och Tema 1600 Diam. Diam. Arb. Cejn Best nr inv. utv. längd mm mm m Nr , , ,

12 Ledn. komponenter pneumatik och hydraulik Slangupprullare "Cejn". Slang- och kabelupprullare från CEJN är en förutsättning för säkra och effektiva arbetsplatser. Upprullarna är lätta att installera, i taket eller på väggen och kräver ett minimum av underhåll. De har en unik kompakt design och är svängbara hela 300. Det kraftiga yttre höljet skyddar slangen och rullmekanismen från smuts och annat skräp. Den högkvalitativa PUR-slangens smidiga yttre lager gör att slangen löper enkelt och felfritt och helt utan trassel. "Cejn". För tak- och väggmontage. Tillverkad av blå, slagtålig härdad plast. Svängbar 150. Slang av blå armerad polyuretan. Temperaturområde -20 C till +60 C. Levereras med 2 m anslutningsslang Best nr Cejn... Nr Slangdimension inner / ytter... mm 8x12 Slanglängd... m 10 Max. arbetstryck... bar 16 Anslutningsgänga utv.... R 1 4 Dimensioner B x H x Tj... mm 340x280x120 Vikt... kg 5 "Cejn". För tak- eller väggmontage. Tillverkade av blå, slagtålig härdad plast. Svängbar 300. Slang av blå armerad polyuretan. Temperaturområde -20 C till +60 C Best nr Cejn... Nr Slangdimension inner / ytter... mm 6,5x10 8x12 8x12 9,5x13,5 Slanglängd... m Max. arbetstryck... bar Anslutningsgänga utv... R m anslutningsslang ingår... Ja Ja Ja Ja Dimensioner B x H x Tj... mm 310x330x x330x x436x x436x112 Vikt... kg 3,6 3,6 6,3 6,3 "Cejn". Skyddsklass IP 23. För tak- eller väggmontage. Tillverkade av blå, slagtålig härdad plast. Svängbar 300. Kabel i svart PVC. Ett termiskt överbelastningsskydd bryter automatiskt strömtillförseln vid överbelastning. Temperaturområde +5 C C Best nr Cejn... Nr Kabeldimension (antal ledare x area)... mm Kabellängd... m Max. spänning... V fas fas Strömstyrka... A Max. belastning (inrullad)... W Max. belastning (fullt utrullad)... W Dimensioner B x H x Tj... mm 310x330x x436x112 Vikt... kg 4,6 6,7 "Cejn". För tak- och väggmontage. Tillverkade av blå, slagtålig härdad plast. Svängbar 300. Slang av grön armerad polyuretan. Temperaturområde -20 C till +60 C Best nr Cejn... Nr Slangdimension inner / ytter... mm 9,5x13,5 Slanglängd... m 14 Max. arbetstryck... bar 10 Anslutningsgänga utv... R 1 4 Dimensioner B x H x Tj... mm 394,5x436x112,2 Vikt... kg 6,3 Lev. med ansl. slang 2 met... 12

13 Blåspistoler och tillbehör Ledn. komponenter pneumatik och hydraulik "Cejn". CEJNs blåspistoler i serie 208 erbjuder en hög nivå av prestanda och användarvänlighet. Konstruktionen ger en hög blåskraft och en lätt vikt. Pistolen passar lika bra för höger-, som för vänsterhänta. Materialet är en extremt slagtålig acetalplast som även isolerar mot kalla medier. Handtaget är lätt att greppa och har en steglös flödesreglering för smygeffekt. En mängd tillbehör gör att pistolen passar för alla tillfällen och arbetsuppgifter. Serie 208 "Cejn". En ergonomiskt utformad pistol designad att passa alla grepp för såväl vänster- som högerhänta. Det slagtåliga handtaget av acetalplast isolerar även mot kyla och är med sin låga vikt extremt lätthanterlig. Pådraget är steglöst och ger hög blåskraft för maximal och effektiv renblåsning. Utrustad med upphängningsögla. Pistolen finns även i säkerhetsreglerat utförande och med Star Tip pip vilket ger en ljuddämpande effekt och verkar säkerhetsskyddande Utan rör Med fast 90 mm rör Med utbytbart 90 mm rör Med fast 90 mm Star Tip rör Med utbytbart 90 mm Star Tip rör Med regulator och utbytbart rör Standardrör 90 mm Star-Trip 90 mm Gummimunstycke Med regulator och utbytbart rör Med fast rör Best nr Cejn... Nr Luftförbrukning*... l/min Anslutningsgänga (inv.)... G Max. arbetstryck... bar Ljudnivå... db (A) Temperaturområde... C *) Vid 6 bar Gummimunstycken 14, 25 och 34 mm Ejektormunstycke By passmunstycke Ridåmunstycke Skyddskärm Flex. förlängningsrör 400 mm Förlängningsrör 300 mm 500 mm "Cejn". Tillbehör till Cejns blåspistol serie Standardrör 90 mm Star Tip-rör 90 mm Gummimunstycke av nitril för god avtätning och bra skydd. 14mm diameter. Avtagbart Gummimunstycke av nitril för god avtätning och bra skydd. 25mm diameter. Avtagbart Gummimunstycke av nitril för god avtätning och bra skydd. 34mm diameter. Avtagbart Gummimunstycken av nitril för god avtätning och bra skydd. Set om tre storlekar i diametrarna 14, 25 och 34 mm. Avtagbara Ejektormunstycke vilket ökar luftmängden. Lämpligt vid t.ex. kylning eller blåsning av lätta träspån. Ej avtagbart By-passmunstycke som släpper ut luft åt sidorna. Verkar säkerhetsfrämjande vid t.ex. blåsning mot hud. Ej avtagbart Ljuddämpare.Reducerar effektivt ljudnivån. Luftförbrukning 370 l/min. Ej avtagbart Ridåmunstycke som skapar en skyddande luftridå och försvårar för lätta kringflygande spånor eller vätska att studsa tillbaka mot användaren. Den lilla diametern medverkar till god åtkomlighet. Avtagbart Skyddsskärm, diameter 100 mm. Skyddar mot tyngre kringflygande spånor att studsa tillbaka mot användaren. Kan genom medlevererad nitrilbussning placeras var som helst på blåsröret. Avtagbart Förlängningsrör 300 mm, diameter 6 mm. Av mässing. För ökad åtkomlighet i trånga utrymmen. Avtagbart Förlängningsrör 500 mm, diameter 6 mm. Av mässing. För ökad åtkomlighet i trånga utrymmen. Avtagbart Förlängningsrör 300 mm med Star Tip, diameter 6 mm. Av mässing. Verkar ljuddämpande och ökar åtkomligheten i trånga utrymmen. Avtagbart Förlängningsrör 500 mm med Star Tip, diameter 6 mm. Av mässing. Verkar ljuddämpande och ökar åtkomligheten i trånga utrymmen. Avtagbart Flexibelt förlängningsrör 400 mm, diameter 6 mm. Av plastklädd koppar. Kan ställas in till specifika arbetsuppgifter i trånga utrymmen. Avtagbart Best nr Cejn... Nr Best nr Cejn... Nr Best nr Cejn... Nr

14 Pneumatik Cylindrar Cylindrar, vriddon, stötdämpare, pneumatiska gripdon Cylindersortimentet omfattar standardprodukter enlig ISO och ISO/ VDMA normer, såväl som produkter anpassade för specifika branscher, t.ex. fordon, skog, livsmedel, elektronik mm. Många av produkterna är unika och återfinns inte hos andra tillverkare. Pinncylindrar CJPB för panelmontage Medium Tryckluft, smord eller osmord (torr) Filtreringsgrad 10 mikron Funktion Enkelverkande med fjäderretur Max. arbetstryck MPa (bar) 0,7 (7,0) Min. arbetstryck MPa (bar) ø6: 0,12 (1,2) ; ø10 15: 0,06 (0,6) Kolvhastighet mm/s Slaglängdstolerans mm Arbetstemperatur C Ändlägesdämpning Ingen Luftanslutning Polyuretan- eller mjuk nylonslang diam 6 mm (M5) Beteckning Cyl. Slagl. Kolvst. Montage- Vikt (g) Best nr mm gänga gänga 0500 CJPB6-5H6 6 5 M3 M10x1, CJPB6-10H M3 M10x1, CJPB6-15H M3 M10x1, CJPB10-5H M4 M15x1, CJPB10-10H M4 M15x1, CJPB10-15H M4 M15x1, CJPB15-5H M5 M22x1, CJPB15-10H M5 M22x1, CJPB15-15H M5 M22x1, CJPB levereras med anslutningsnippel för polyuretanslang 6/4 mm och 2 muttrar. CJPS för försänkt montage Medium Tryckluft, smord eller osmord (torr) Filtreringsgrad 10 mikron Funktion Enkelverkande med fjäderretur Max. arbetstryck MPa (bar) 0,7 (7,0) Min. arbetstryck MPa (bar) ø6: 0,12 (1,2) ; ø10 15: 0,06 (0,6) Kolvhastighet mm/s Slaglängdstolerans mm Arbetstemperatur C Ändlägesdämpning Ingen Luftanslutning Polyuretan- eller mjuk nylonslang diam 6 mm (M5) Beteckning Cyl. Slagl. Kolvst. Montage- Vikt (g) Best nr mm gänga gänga 0501 CJPS M3 M10x1, CJPS M3 M10x1, CJPS M3 M10x1, CJPS M4 M15x1, CJPS M4 M15x1, CJPS M4 M15x1, CJPS M5 M22x1, CJPS M5 M22x1, CJPS M5 M22x1, CJPS levereras med fästmutter och O-ring. 14

15 Pneumatik Cylindrar Pinncylindrar CDJPB Medium Tryckluft, smord eller osmord (torr) Filtreringsgrad 10 mikron Funktion Dubbelverkande Max. arbetstryck MPa (bar) 0,7 (7,0) Min. arbetstryck MPa (bar) ø6: 0,12 (1,2) ; ø10 15: 0,06 (0,6) Kolvhastighet mm/s Slaglängdstolerans mm Arbetstemperatur C Ändlägesdämpning Ingen Luftanslutning Polyuretan- eller mjuk nylonslang diam 6 mm (M5) Beteckning Cyl. Kolvst. Slagl. Montage- Vikt (g) Best nr Beteckning Cyl. Kolvst. Slagl. Montage- Vikt (g) Best nr gänga mm gänga 0502 gänga mm gänga 0502 CDJPB6-5D 6 M3 5 M10x1, CDJPB10-25D 10 M4 25 M12x1, CDJPB6-10D 6 M3 10 M10x1, CDJPB10-30D 10 M4 30 M12x1, CDJPB6-15D 6 M3 15 M10x1, CDJPB15-5D 15 M5 5 M14x1, CDJPB6-20D 6 M3 20 M10x1, CDJPB15-10D 15 M5 10 M14x1, CDJPB10-5D 10 M4 5 M12x1, CDJPB15-15D 15 M5 15 M14x1, CDJPB10-10D 10 M4 10 M12x1, CDJPB15-20D 15 M5 20 M14x1, CDJPB10-15D 10 M4 15 M12x1, CDJPB15-25D 15 M5 25 M14x1, CDJPB10-20D 10 M4 20 M12x1, CDJPB15-30D 15 M5 30 M14x1, Beteckning Cyl. Typ Best nr Beteckning Cyl. Typ Best nr Flänsfäste I-P CP-F I-P CP-F Kolvstångsfäste gaffellänk CP-F Y-P Vinkelfäste Y-P CP-L Y-P CP-L Avkännare, 24 VDC CP-L D-90L - Tungelement* Kolvstångsfäste länkhuvud D-90AL - Tungelement, LED* I-P Not. Slaglängd 25 mm åstadkommes med 5 mm distans i cyl. med 30 mm slaglängd. * Med 3 meter kabel Kompaktcylindrar Enkelverkande CQS Medium Tryckluft, smord eller osmord (torr) Filtreringsgrad 5 mikron Funktion Enkelverkande / Dubbelverkande Max. arbetstryck MPa (bar) 1,0 (10) Min. arbetstryck MPa (bar) 0,07 (0,7) Kolvhastighet mm/s Slaglängdstolerans mm Arbetstemperatur C Luftanslutning +1, ; utan magnet M5x0,8 Beteckning Cyl. Slagl. Kolvst. Ansl. Vikt (g) Best nr mm gänga 0503 Enkelverkande, normalt inne CQSB12-5S 12 5 M3 M CQSB12-10S M3 M CQSB16-5S 16 5 M4 M CQSB16-10S M4 M CQSB20-5S 20 5 M5 M CQSB20-10S M5 M CQSB25-5S 25 5 M6 M CQSB25-10S M6 M Enkelverkande, normalt ute CQSB12-5T 12 5 M3 M CQSB12-10T M3 M CQSB16-5T 16 5 M4 M CQSB16-10T M4 M CQSB20-5T 20 5 M5 M CQSB20-10T M5 M CQSB25-5T 25 5 M6 M CQSB25-10T M6 M Avkännare sida

16 Pneumatik Cylindrar Kompaktcylindrar Enkelverkande CQ2 Medium Tryckluft, smord eller osmord (torr) Filtreringsgrad 10 mikron Funktion Enkelverkande / Dubbelverkande Max. arbetstryck MPa (bar) 1,0 (10) Min. arbetstryck MPa (bar) ø12 16: 0,07 (0,7) ; ø20 100: 0,05 (0,5) Kolvhastighet mm/s Slaglängdstolerans mm ø12 100: +1,0 0 ø : +1,4 0 Arbetstemperatur C ; utan magnet Luftanslutning ø12 25: M5x0,8 ; ø32 40: G1/8 ; ø50 63: G1/4 ; ø80 160: R3/8 ; ø : R1/2 Beteckning Cyl. Slagl. Kolvst. Ansl. Vikt (g) Best nr Beteckning Cyl. Slagl. Kolvst. Ansl. Vikt (g) Best nr mm gänga 0504 mm gänga 0504 Enkelverkande, normalt inne Enkelverkande, normalt ute CQ2B12-5S 12 5 M3 M CQ2B12-5T 12 5 M3 M CQ2B12-10S M3 M CQ2B12-10T M3 M CQ2B16-5S 16 5 M4 M CQ2B16-5T 16 5 M4 M CQ2B16-10S M4 M CQ2B16-10T M4 M CQ2B20-5S 20 5 M5 M CQ2B20-5T 20 5 M5 M CQ2B20-10S M5 M CQ2B20-10T M5 M CQ2B25-5S 25 5 M6 M CQ2B25-5T 25 5 M6 M CQ2B25-10S M6 M CQ2B25-10T M6 M CQ2B32-5S 32 5 M8 M CQ2B32-5T 32 5 M8 M ECQ2B32-10S M8 G1/ ECQ2B32-10T M8 G1/ ECQ2B40-5S 40 5 M8 G1/ ECQ2B40-5T 40 5 M8 G1/ ECQ2B40-10S M8 G1/ ECQ2B40-10T M8 G1/ ECQ2B50-10S M10 G1/ ECQ2B50-10T M10 G1/ ECQ2B50-20S M10 G1/ ECQ2B50-20T M10 G1/ Beteckning Cyl. Best nr Beteckning Cyl. Best nr Service-set enkelverkande, normalt inne Service-set enkelverkande, normalt ute CQ2B12-S-PS CQ2B12-T-PS CQ2B16-S-PS CQ2B16-T-PS CQ2B20-S-PS CQ2B20-T-PS CQ2B25-S-PS CQ2B25-T-PS CQ2B32-S-PS CQ2B32-T-PS CQ2B40-S-PS CQ2B40-T-PS CQ2B50-S-PS CQ2B50-T-PS Avkännare sida 40. Dubbelverkande utan magnet CQS Medium Tryckluft, smord eller osmord (torr) Filtreringsgrad 5 mikron Funktion Enkelverkande / Dubbelverkande Max. arbetstryck MPa (bar) 1,0 (10) Min. arbetstryck MPa (bar) 0,07 (0,7) Kolvhastighet mm/s Slaglängdstolerans mm Arbetstemperatur C Luftanslutning +1, ; utan magnet M5x0,8 Beteckning Cyl. Slagl. Kolvst. Ansl. Vikt (g) Best nr Beteckning Cyl. Slagl. Kolvst. Ansl. Vikt (g) Best nr mm gänga 0505 mm gänga 0505 CQSB12-5D 12 5 M3 M CQSB20-25D M5 M CQSB12-10D M3 M CQSB20-30D M5 M CQSB12-15D M3 M CQSB20-35D M5 M CQSB12-20D M3 M CQSB20-40D M5 M CQSB12-25D M3 M CQSB20-45D M5 M CQSB12-30D M3 M CQSB20-50D M5 M CQSB16-5D 16 5 M4 M CQSB25-5D 25 5 M6 M CQSB16-10D M4 M CQSB25-10D M6 M CQSB16-15D M4 M CQSB25-15D M6 M CQSB16-20D M4 M CQSB25-20D M6 M CQSB16-25D M4 M CQSB25-25D M6 M CQSB16-30D M4 M CQSB25-30D M6 M CQSB20-5D 20 5 M5 M CQSB25-35D M6 M CQSB20-10D M5 M CQSB25-40D M6 M CQSB20-15D M5 M CQSB25-45D M6 M CQSB20-20D M5 M CQSB25-50D M6 M Avkännare sida

17 Pneumatik Cylindrar Kompaktcylindrar Dubbelverkande utan magnet CQ2 Medium Tryckluft, smord eller osmord (torr) Filtreringsgrad 10 mikron Funktion Enkelverkande / Dubbelverkande Max. arbetstryck MPa (bar) 1,0 (10) Min. arbetstryck MPa (bar) ø12 16: 0,07 (0,7) ; ø20 100: 0,05 (0,5) Kolvhastighet mm/s Slaglängdstolerans mm ø12 100: +1,0 0 ø : +1,4 0 Arbetstemperatur C ; utan magnet Luftanslutning ø12 25: M5x0,8 ; ø32 40: G1/8 ; ø50 63: G1/4 ; ø80 160: R3/8 ; ø : R1/2 Beteckning Cyl. Slagl. Kolvst. Ansl. Vikt Best nr Beteckning Cyl. Slagl. Kolvst. Ansl. Vikt Best nr mm gänga g 0506 mm gänga g 0506 CQ2B12-5D 12 5 M3 M ECQ2B40-10D M8 G1/ CQ2B12-10D M3 M ECQ2B40-15D M8 G1/ CQ2B12-15D M3 M ECQ2B40-20D M8 G1/ CQ2B12-20D M3 M ECQ2B40-25D M8 G1/ CQ2B12-25D M3 M ECQ2B40-30D M8 G1/ CQ2B12-30D M3 M ECQ2B40-35D M8 G1/ CQ2B16-5D 16 5 M4 M ECQ2B40-40D M8 G1/ CQ2B16-10D M4 M ECQ2B40-45D M8 G1/ CQ2B16-15D M4 M ECQ2B40-50D M8 G1/ CQ2B16-20D M4 M ECQ2B40-75D M8 G1/ CQ2B16-25D M4 M ECQ2B40-100D M8 G1/ CQ2B16-30D M4 M ECQ2B50-10D M10 G1/ CQ2B20-5D 20 5 M5 M ECQ2B50-15D M10 G1/ CQ2B20-10D M5 M ECQ2B50-20D M10 G1/ CQ2B20-15D M5 M ECQ2B50-25D M10 G1/ CQ2B20-20D M5 M ECQ2B50-30D M10 G1/ CQ2B20-25D M5 M ECQ2B50-35D M10 G1/ CQ2B20-30D M5 M ECQ2B50-40D M10 G1/ CQ2B20-35D M5 M ECQ2B50-45D M10 G1/ CQ2B20-40D M5 M ECQ2B50-50D M10 G1/ CQ2B20-45D M5 M ECQ2B50-75D M10 G1/ CQ2B20-50D M5 M ECQ2B50-100D M10 G1/ CQ2B25-5D 25 5 M6 M ECQ2B63-10D M10 G1/ CQ2B25-10D M6 M ECQ2B63-15D M10 G1/ CQ2B25-15D M6 M ECQ2B63-20D M10 G1/ CQ2B25-20D M6 M ECQ2B63-25D M10 G1/ CQ2B25-25D M6 M ECQ2B63-30D M10 G1/ CQ2B25-30D M6 M ECQ2B63-35D M10 G1/ CQ2B25-35D M6 M ECQ2B63-40D M10 G1/ CQ2B25-40D M6 M ECQ2B63-45D M10 G1/ CQ2B25-45D M6 M ECQ2B63-50D M10 G1/ CQ2B25-50D M6 M ECQ2B63-75D M10 G1/ ECQ2B32-5D 32 5 M8 M ECQ2B63-100D M10 G1/ ECQ2B32-10D M8 G1/ ECQ2B80-10D M16 G3/ ECQ2B32-15D M8 G1/ ECQ2B80-15D M16 G3/ ECQ2B32-20D M8 G1/ ECQ2B80-20D M16 G3/ ECQ2B32-25D M8 G1/ ECQ2B80-25D M16 G3/ ECQ2B32-30D M8 G1/ ECQ2B80-30D M16 G3/ ECQ2B32-35D M8 G1/ ECQ2B80-35D M16 G3/ ECQ2B32-40D M8 G1/ ECQ2B80-40D M16 G3/ ECQ2B32-45D M8 G1/ ECQ2B80-45D M16 G3/ ECQ2B32-50D M8 G1/ ECQ2B80-50D M16 G3/ ECQ2B32-75D M8 G1/ ECQ2B80-75D M16 G3/ ECQ2B32-100D M8 G1/ ECQ2B80-100D M16 G3/ ECQ2B40-5D 40 5 M8 G1/ Avkännare sida

18 Pneumatik Cylindrar Kompaktcylindrar Dubbelverkande utan magnet CQ2 Medium Tryckluft, smord eller osmord (torr) Filtreringsgrad 10 mikron Funktion Enkelverkande / Dubbelverkande Max. arbetstryck MPa (bar) 1,0 (10) Min. arbetstryck MPa (bar) ø12 16: 0,07 (0,7) ; ø20 100: 0,05 (0,5) Kolvhastighet mm/s Slaglängdstolerans mm ø12 100: +1,0 0 ø : +1,4 0 Arbetstemperatur C ; utan magnet Luftanslutning ø12 25: M5x0,8 ; ø32 40: G1/8 ; ø50 63: G1/4 ; ø80 160: R3/8 ; ø : R1/2 Beteckning Cyl. Slagl. Kolvst. Ansl. Vikt Best nr Beteckning Cyl. Slagl. Kolvst. Ansl. Vikt Best nr mm gänga g 0506 mm gänga g 0506 ECQ2B100-10D M20 G3/ CQ2B160-20DC M24 R3/ ECQ2B100-15D M20 G3/ CQ2B160-30DC M24 R3/ ECQ2B100-20D M20 G3/ CQ2B160-40DC M24 R3/ ECQ2B100-25D M20 G3/ CQ2B160-50DC M24 R3/ ECQ2B100-30D M20 G3/ CQ2B160-75DC M24 R3/ ECQ2B100-35D M20 G3/ CQ2B DC M24 R3/ ECQ2B100-40D M20 G3/ CQ2B DC M24 R3/ ECQ2B100-45D M20 G3/ CQ2B DC M24 R3/ ECQ2B100-50D M20 G3/ CQ2B DC M24 R3/ ECQ2B100-75D M20 G3/ CQ2B DC M24 R3/ ECQ2B D M20 G3/ CQ2B DC M24 R3/ CQ2B125-10DC M22 R3/ CQ2B DC M24 R3/ CQ2B125-20DC M22 R3/ CQ2B180-10DC M24 R1/ CQ2B125-30DC M22 R3/ CQ2B180-20DC M24 R1/ CQ2B125-40DC M22 R3/ CQ2B180-30DC M24 R1/ CQ2B125-50DC M22 R3/ CQ2B180-40DC M24 R1/ CQ2B125-75DC M22 R3/ CQ2B180-50DC M24 R1/ CQ2B DC M22 R3/ CQ2B180-75DC M24 R1/ CQ2B DC M22 R3/ CQ2B DC M24 R1/ CQ2B DC M22 R3/ CQ2B DC M24 R1/ CQ2B DC M22 R3/ CQ2B DC M24 R1/ CQ2B DC M22 R3/ CQ2B DC M24 R1/ CQ2B DC M22 R3/ CQ2B DC M24 R1/ CQ2B DC M22 R3/ CQ2B DC M24 R1/ CQ2B140-10DC M22 R3/ CQ2B DC M24 R1/ CQ2B140-20DC M22 R3/ CQ2B200-10DC M24 R1/ CQ2B140-30DC M22 R3/ CQ2B200-20DC M24 R1/ CQ2B140-40DC M22 R3/ CQ2B200-30DC M24 R1/ CQ2B140-50DC M22 R3/ CQ2B200-40DC M24 R1/ CQ2B140-75DC M22 R3/ CQ2B200-50DC M24 R1/ CQ2B DC M22 R3/ CQ2B200-75DC M24 R1/ CQ2B DC M22 R3/ CQ2B DC M24 R1/ CQ2B DC M22 R3/ CQ2B DC M24 R1/ CQ2B DC M22 R3/ CQ2B DC M24 R1/ CQ2B DC M22 R3/ CQ2B DC M24 R1/ CQ2B DC M22 R3/ CQ2B DC M24 R1/ CQ2B DC M22 R3/ CQ2B DC M24 R1/ CQ2B160-10DC M24 R3/ CQ2B DC M24 R1/ Avkännare sida

19 Pneumatik Cylindrar Kompaktcylindrar Dubbelverkande med magnet CDQS Medium Tryckluft, smord eller osmord (torr) Filtreringsgrad 5 mikron Funktion Enkelverkande / Dubbelverkande Max. arbetstryck MPa (bar) 1,0 (10) Min. arbetstryck MPa (bar) 0,07 (0,7) Kolvhastighet mm/s Slaglängdstolerans mm Arbetstemperatur C Luftanslutning +1, ; utan magnet M5x0,8 Beteckning Cyl. Slagl. Kolvst. Ansl. Vikt (g) Best nr mm gänga 0507 CDQSB12-5D 12 5 M3 M CDQSB12-10D M3 M CDQSB12-15D M3 M CDQSB12-20D M3 M CDQSB12-25D M3 M CDQSB12-30D M3 M CDQSB12-35DC M3 M CDQSB12-40DC M3 M CDQSB12-45DC M3 M CDQSB12-50DC M3 M CDQSB12-75DC M3 M CDQSB12-100DC M3 M CDQSB16-5D 16 5 M4 M CDQSB16-10D M4 M CDQSB16-15D M4 M CDQSB16-20D M4 M CDQSB16-25D M4 M CDQSB16-30D M4 M CDQSB16-35DC M4 M CDQSB16-40DC M4 M CDQSB16-45DC M4 M CDQSB16-50DC M4 M CDQSB16-75DC M4 M CDQSB16-100DC M4 M CDQSB20-5D 20 5 M5 M CDQSB20-10D M5 M CDQSB20-15D M5 M CDQSB20-20D M5 M CDQSB20-25D M5 M CDQSB20-30D M5 M CDQSB20-35D M5 M CDQSB20-40D M5 M CDQSB20-45D M5 M CDQSB20-50D M5 M CDQSB20-75DC M5 M CDQSB20-100DC M5 M CDQSB20-125DC M5 M CDQSB20-150DC M5 M CDQSB20-175DC M5 M CDQSB20-200DC M5 M CDQSB25-5D 25 5 M6 M CDQSB25-10D M6 M CDQSB25-15D M6 M CDQSB25-20D M6 M CDQSB25-25D M6 M CDQSB25-30D M6 M CDQSB25-35D M6 M CDQSB25-40D M6 M CDQSB25-45D M6 M CDQSB25-50D M6 M CDQSB25-75DC M6 M CDQSB25-100DC M6 M CDQSB25-125DC M6 M CDQSB25-150DC M6 M CDQSB25-175DC M6 M CDQSB25-200DC M6 M CDQSB25-250DC M6 M CDQSB25-300DC M6 M Avkännare sida

20 Pneumatik Cylindrar Kompaktcylindrar Dubbelverkande med magnetkolv för avkännare CDQ2 Medium Tryckluft, smord eller osmord (torr) Filtreringsgrad 10 mikron Funktion Enkelverkande / Dubbelverkande Max. arbetstryck MPa (bar) 1,0 (10) Min. arbetstryck MPa (bar) ø12 16: 0,07 (0,7) ; ø20 100: 0,05 (0,5) Kolvhastighet mm/s Slaglängdstolerans mm ø12 100: +1,0 0 ø : +1,4 0 Arbetstemperatur C ; utan magnet Luftanslutning ø12 25: M5x0,8 ; ø32 40: G1/8 ; ø50 63: G1/4 ; ø80 160: R3/8 ; ø : R1/2 Beteckning Cyl. Slagl. Kolvst. Ansl. Vikt (g) Best nr mm gänga 0508 CDQ2B12-5D 12 5 M3 M CDQ2B12-10D M3 M CDQ2B12-15D M3 M CDQ2B12-20D M3 M CDQ2B12-25D M3 M CDQ2B12-30D M3 M CDQ2B16-5D 16 5 M4 M CDQ2B16-10D M4 M CDQ2B16-15D M4 M CDQ2B16-20D M4 M CDQ2B16-25D M4 M CDQ2B16-30D M4 M CDQ2B20-5D 20 5 M5 M CDQ2B20-10D M5 M CDQ2B20-15D M5 M CDQ2B20-20D M5 M CDQ2B20-25D M5 M CDQ2B20-30D M5 M CDQ2B20-35D M5 M CDQ2B20-40D M5 M CDQ2B20-45D M5 M CDQ2B20-50D M5 M CDQ2B25-5D 25 5 M6 M CDQ2B25-10D M6 M CDQ2B25-15D M6 M CDQ2B25-20D M6 M CDQ2B25-25D M6 M CDQ2B25-30D M6 M CDQ2B25-35D M6 M CDQ2B25-40D M6 M CDQ2B25-45D M6 M CDQ2B25-50D M6 M ECDQ2B32-5D 32 5 M8 G1/ ECDQ2B32-10D M8 G1/ ECDQ2B32-15D M8 G1/ ECDQ2B32-20D M8 G1/ ECDQ2B32-25D M8 G1/ ECDQ2B32-30D M8 G1/ ECDQ2B32-35D M8 G1/ ECDQ2B32-40D M8 G1/ ECDQ2B32-45D M8 G1/ ECDQ2B32-50D M8 G1/ ECDQ2B32-75D M8 G1/ ECDQ2B32-100D M8 G1/ ECDQ2A32-125DC M8 G1/ ECDQ2A32-150DC M8 G1/ ECDQ2A32-175DC M8 G1/ ECDQ2A32-200DC M8 G1/ ECDQ2A32-250DC M8 G1/ ECDQ2A32-300DC M8 G1/ ECDQ2B40-5D 40 5 M8 G1/ ECDQ2B40-10D M8 G1/ ECDQ2B40-15D M8 G1/ ECDQ2B40-20D M8 G1/ ECDQ2B40-25D M8 G1/ ECDQ2B40-30D M8 G1/ ECDQ2B40-35D M8 G1/ ECDQ2B40-40D M8 G1/ ECDQ2B40-45D M8 G1/ ECDQ2B40-50D M8 G1/ ECDQ2B40-75D M8 G1/ ECDQ2B40-100D M8 G1/ ECDQ2A40-125DC M8 G1/ ECDQ2A40-150DC M8 G1/ ECDQ2A40-175DC M8 G1/ ECDQ2A40-200DC M8 G1/ ECDQ2A40-250DC M8 G1/ ECDQ2A40-300DC M8 G1/ Avkännare sida

21 Pneumatik Cylindrar Kompaktcylindrar Dubbelverkande med magnetkolv för avkännare CDQ2 Medium Tryckluft, smord eller osmord (torr) Filtreringsgrad 10 mikron Funktion Enkelverkande / Dubbelverkande Max. arbetstryck MPa (bar) 1,0 (10) Min. arbetstryck MPa (bar) ø12 16: 0,07 (0,7) ; ø20 100: 0,05 (0,5) Kolvhastighet mm/s Slaglängdstolerans mm ø12 100: +1,0 0 ø : +1,4 0 Arbetstemperatur C ; utan magnet Luftanslutning ø12 25: M5x0,8 ; ø32 40: G1/8 ; ø50 63: G1/4 ; ø80 160: R3/8 ; ø : R1/2 Beteckning Cyl. Slagl. Kolvst. Ansl. Vikt (g) Best nr mm gänga 0508 ECDQ2B50-10D M10 G1/ ECDQ2B50-15D M10 G1/ ECDQ2B50-20D M10 G1/ ECDQ2B50-25D M10 G1/ ECDQ2B50-30D M10 G1/ ECDQ2B50-35D M10 G1/ ECDQ2B50-40D M10 G1/ ECDQ2B50-45D M10 G1/ ECDQ2B50-50D M10 G1/ ECDQ2B50-75D M10 G1/ ECDQ2B50-100D M10 G1/ ECDQ2A50-125DC M10 G1/ ECDQ2A50-150DC M10 G1/ ECDQ2A50-175DC M10 G1/ ECDQ2A50-200DC M10 G1/ ECDQ2A50-250DC M10 G1/ ECDQ2A50-300DC M10 G1/ ECDQ2B63-10D M10 G1/ ECDQ2B63-15D M10 G1/ ECDQ2B63-20D M10 G1/ ECDQ2B63-25D M10 G1/ ECDQ2B63-30D M10 G1/ ECDQ2B63-35D M10 G1/ ECDQ2B63-40D M10 G1/ ECDQ2B63-45D M10 G1/ ECDQ2B63-50D M10 G1/ ECDQ2B63-75D M10 G1/ ECDQ2B63-100D M10 G1/ ECDQ2A63-125DC M10 G1/ ECDQ2A63-150DC M10 G1/ ECDQ2A63-175DC M10 G1/ ECDQ2A63-200DC M10 G1/ ECDQ2A63-250DC M10 G1/ ECDQ2A63-300DC M10 G1/ ECDQ2B80-10D M16 G3/ ECDQ2B80-15D M16 G3/ ECDQ2B80-20D M16 G3/ ECDQ2B80-25D M16 G3/ ECDQ2B80-30D M16 G3/ ECDQ2B80-35D M16 G3/ ECDQ2B80-40D M16 G3/ ECDQ2B80-45D M16 G3/ ECDQ2B80-50D M16 G3/ ECDQ2B80-75D M16 G3/ ECDQ2B80-100D M16 G3/ ECDQ2A80-125DC M16 G3/ ECDQ2A80-150DC M16 G3/ ECDQ2A80-175DC M16 G3/ ECDQ2A80-200DC M16 G3/ ECDQ2A80-250DC M16 G3/ ECDQ2A80-300DC M16 G3/ ECDQ2B100-10D M20 G3/ ECDQ2B100-15D M20 G3/ ECDQ2B100-20D M20 G3/ ECDQ2B100-25D M20 G3/ ECDQ2B100-30D M20 G3/ ECDQ2B100-35D M20 G3/ ECDQ2B100-40D M20 G3/ ECDQ2B100-45D M20 G3/ ECDQ2B100-50D M20 G3/ ECDQ2B100-75D M20 G3/ ECDQ2B D M20 G3/ ECDQ2A DC M20 G3/ ECDQ2A DC M20 G3/ ECDQ2A DC M20 G3/ ECDQ2A DC M20 G3/ ECDQ2A DC M20 G3/ ECDQ2A DC M20 G3/ Avkännare sida
