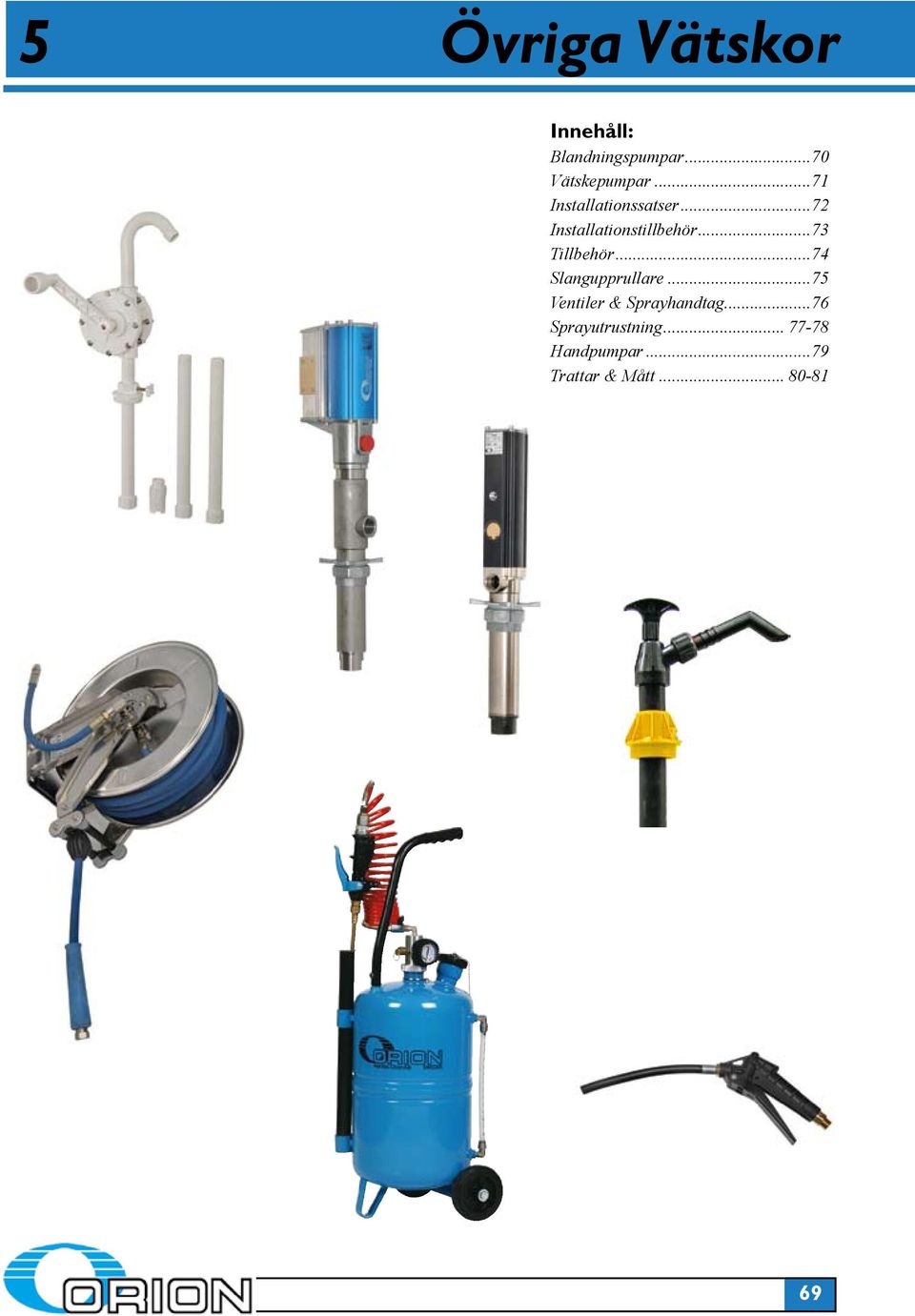

1 5 Övriga Vätskor Innehåll: Blandningspumpar...70 Vätskepumpar...71 Installationssatser...72 Installationstillbehör...73 Tillbehör...74 Slangupprullare...75 Ventiler & Sprayhandtag...76 Sprayutrustning Handpumpar...79 Trattar & Mått

2 5 Blandningsenheter Blandningspumpar Tryckluftdriven blandningspump för t. ex spolarvätska, glykol med fast blandningsförhållande 50/50 alternativt 70/30. Monteras på vägg. Blandningspumpen levereras med sugrör för anslutning till koncentratbehållaren. Komplett enhet för anslutning till tryckluftledning och distributionsrörledning. Vi rekommenderar att man investerar i kontrollutrustning (se kapitlet övervakningssystem) för koncentratbehållaren som förhindrar att endast vatten distribueras när koncentratet är slut. Blandningspump 50/50 Blandningspump 70/30 Kapacitet Ca 15 l/min vid fritt utlopp, lufttryck 0,7 MPa (7 bar) Ca 15 l/min vid fritt utlopp, lufttryck 0,7 MPa (7 bar) Blandningsenhet med Ejektor, 25-50% driven blandningsenhet med ejektor för t.ex spolarvätska och glykol, med munstycken för blandningsförhållande 25-50%. Monteras på vägg. Blandningsenheten levereras med sugrör för anslutning till koncentratbehållaren. Komplett enhet för anslutning till vattenledning. Blandningsenhet Kapacitet Ca 15 l/min Blandningsutrustning för spolarvätska och glykol, ställbar mellan 25-50% Monteras på vägg. Blandningsutrustningen levereras med sugrör för anslutning till koncentratbehållaren.för att få en komplett enhet för anslutning till tryckluftledning och distributionsrörledning behövs: Blandningsenhet 24186, installationssats samt pump Vi rekommenderar att man investerar i kontrollutrustning (SPEC8121) för koncentratbehållaren för att förhindra att endast vatten distribueras när koncentratet är slut. 70

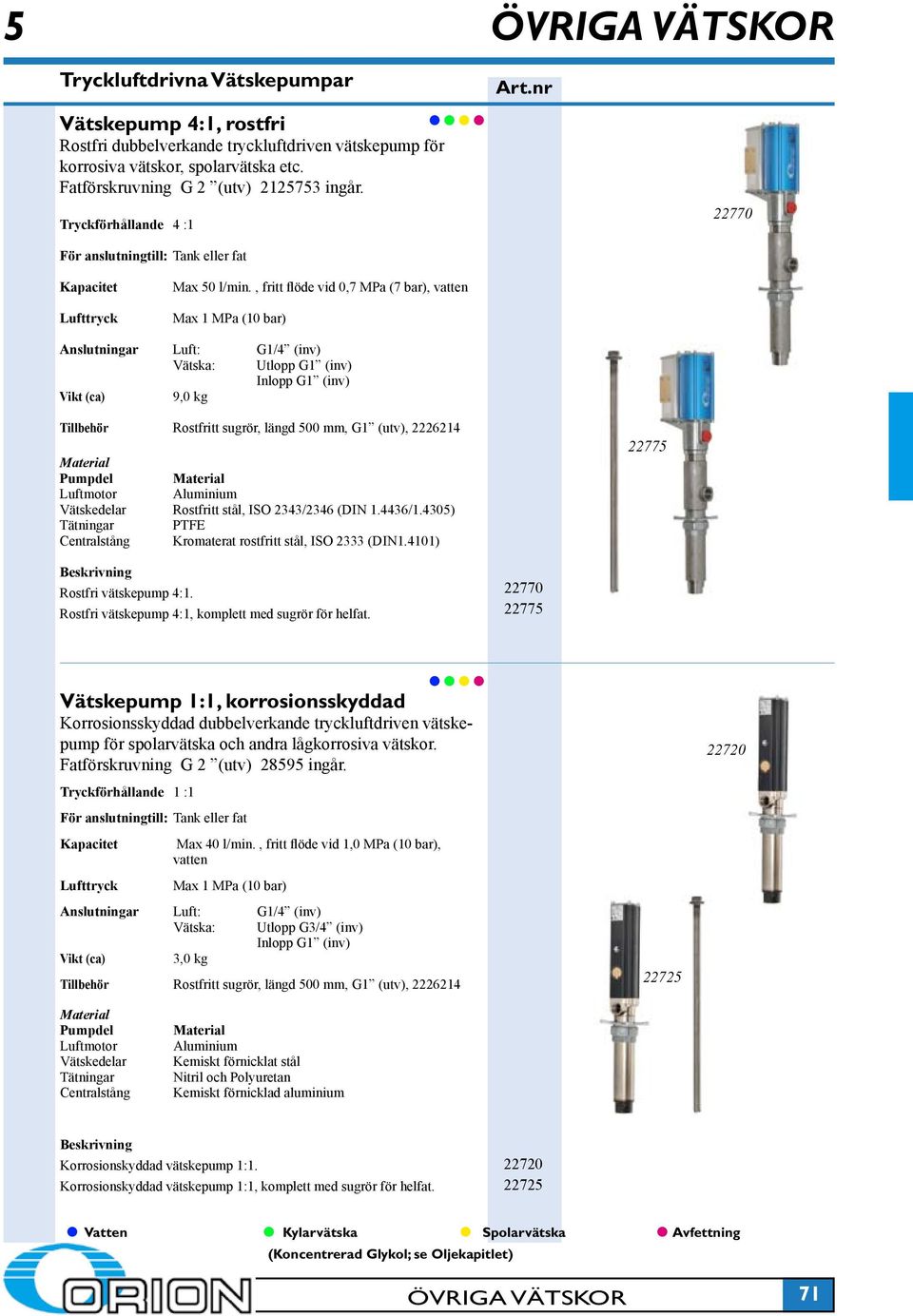

3 5 Tryckluftdrivna Vätskepumpar Vätskepump 4:1, rostfri Rostfri dubbelverkande tryckluftdriven vätskepump för korrosiva vätskor, spolarvätska etc. Fatförskruvning G 2 (utv) ingår. Tryckförhållande 4 :1 För anslutningtill: Tank eller fat Kapacitet Lufttryck Max 50 l/min., fritt flöde vid 0,7 MPa (7 bar), vatten Max 1 MPa (10 bar) Anslutningar Luft: G1/4 (inv) Vätska: Utlopp G1 (inv) Inlopp G1 (inv) Vikt (ca) 9,0 kg Tillbehör Rostfritt sugrör, längd 500 mm, G1 (utv), Material Pumpdel Material Luftmotor Aluminium Vätskedelar Rostfritt stål, ISO 2343/2346 (DIN /1.4305) Tätningar PTFE Centralstång Kromaterat rostfritt stål, ISO 2333 (DIN1.4101) Rostfri vätskepump 4:1. Rostfri vätskepump 4:1, komplett med sugrör för helfat Vätskepump 1:1, korrosionsskyddad Korrosionsskyddad dubbelverkande tryckluftdriven vätskepump för spolarvätska och andra lågkorrosiva vätskor. Fatförskruvning G 2 (utv) ingår. Tryckförhållande 1 :1 För anslutningtill: Tank eller fat Kapacitet Lufttryck Max 40 l/min., fritt flöde vid 1,0 MPa (10 bar), vatten Max 1 MPa (10 bar) Anslutningar Luft: G1/4 (inv) Vätska: Utlopp G3/4 (inv) Inlopp G1 (inv) Vikt (ca) 3,0 kg Tillbehör Rostfritt sugrör, längd 500 mm, G1 (utv), Material Pumpdel Luftmotor Vätskedelar Tätningar Centralstång Material Aluminium Kemiskt förnicklat stål Nitril och Polyuretan Kemiskt förnicklad aluminium Korrosionskyddad vätskepump 1:1. Korrosionskyddad vätskepump 1:1, komplett med sugrör för helfat

4 5 Installationssatser Installationssats Komponenter för tryckluftdriven pump i 200 liters fat. Information Luftslang (48001) 1/4 L= 1,5 m Distributionsslang L= 1,5 m Obs! Pump ingår inte, beställs separat. Installationssats Komponenter för väggmonterad tryckluftdriven pump med 200 liters fat. Vid behov av tankar: Kontakta oss för information! Information Luftslang (48001) 1/4 L= 1,5 m Distributionsslang L= 1,5 m Sugslang L= 2,0 m och sugrör L= 1,08 m Obs! Pump ingår inte, beställs separat. Installationssats Komponenter för väggmonterad tryckluftdriven pump för tank. Information Luftslang (48001) 1/4 L= 1,5 m 2 stycken distributionsslangar L= 1,5 m Obs! Pump ingår inte, beställs separat

5 5 Installationstillbehör Fatförskruvningar Med spännhylsa för angivna pumprörsdiametrar. G2 (utv) gänga för fat eller fatlock. För pumprörs diameter Passar Orion pump modeller , , Luftanslutningstillbehör Anslutning Består av Tryckluftberedare G1/4 (inv.) 42107, 42009, 42110, Tillbehör: Fäste för på resp seriens pumpar Luftanslutningssats för användning mellan fäste och pump Tryckluftanslutningsslangar För anslutning från rörledning till pump.tillverkad av PVC max. arbetstryck 1,5 Mp(15 bar), presskopplingar; en med svivlande mutter, anslutnings nippel utv/utv och en med fast utvändig gänga. Slangdiameter Längd Anslutning Luftslang 1/4 1,5 m G1/4 Luftslang 1/4 3 m G1/4 Luftslang 3/8 1,5 m G3/8 Luftslang 3/8 3 m G3/8 Fatlocksskydd (205 liters fat) Håller fatlock och golv rent. Antal/box Diam. Uppsugning förmåga Vikt/box 25 Ø56cm ~2 l/st 3,6 kg 1 Ø56cm ~2 l/st 145 g M M DTA25 DTA Anslutningslangar Av nitrilgummi med flätad stålarmering, presskopplingar med svivelmuttrar och anslutningsnipplar. Anslutningsslang 1, för tank längd 1,0 m, med en rak koppling, G1 Anslutningsslang 1, för tank längd 1,0 m, med 1 rak och vinklad koppling, G1. Lämplig att använda t.ex vid lågt placerade pumprör Anslutn.slang 3/4, för röransl. 1,5 m, med 2 raka anslutn. G1 resp G3/4 Anslutn.slang 1/2, 1,5 m, med 2 raka anslutn. G1/2 och G 3/4 Anslutn.slang 1/2, 1,5 m, med 2 raka anslutn. G1/2 och G Sugslangsats Sugrör med bottenventil och fatförskruvning. Sugrörslängd Slanglängd Anslutning 1,08 m 2 m G 3/4 1,7 m 2 m G 3/4 1,08 m 2 m slang 3/4-5 m (tankhöjd max 3m) G 3/

6 5 Tillbehör Golv och Väggfästen för pumpar För pumpmontage, gänga G2 (inv) Väggfäste Golvfäste filter För att förhindra föroreningar att komma in i anläggningen. Ansl. gänga Arb.tryck Filter, 100 mesh G3/4 14 bar Reservpatron 100 mesh Silar För montering i rörledning för att förhindra skador på mätverk p.g.a. föroreningar. Tvättbar silinsats av rostfritt stål. Max arbetstryck 5 MPa (50 bar). Ansl.gänga Filtergrad Hus material Dimension G1/2 (inv.) 200 µm Mässing G3/4 (inv.) 200 µm Mässing In G3/4 (inv.) - Ut G1/2 (inv.) 25 µm Aluminium ø60x111 mm Avstängningsventiler Kulventiler av mässing med PTFE-tätningar, spak eller vredmanövrering, för olja- och tryckluftledningar. Gänga (inv.) Arbetstryck Manövrering G3/8 6,4 MPa (64 bar) Spak G1/2 6,4 MPa (64 bar) Spak G3/4 4,0 MPa (40 bar) Spak G1 4,0 MPa (40 bar) Spak G 1 1/4 2,5 MPa (25 bar) Spak G 1 1/2 2,5 MPa (25 bar) Spak G2 2,5 MPa (25 bar) Spak G1/4 6,4 MPa (64 bar) Vred G3/8 6,4 MPa (64 bar) Vred G1/2 6,4 MPa (64 bar) Vred Utloppsslangar Av nitrilgummi, Di 1/2 med flätad stålarmering. Max.tryck 14 MPa (140 bar), presskopplingar med G1/2 svivelmuttrar, inkl anslutningsnipplar - G1/2 (utv) samt en med G1/2 (utv.) - G3/4 (utv.). slanglängd 2 m 3 m 4 m 5 m 6 m 8 m Slanghylla Avsedd för max. 30 m 1/2 -slang. Två fästhål ø6 mm. Dim. ca. 200 x 300 x 120 mm (B x H x D)

7 5 Slangupprullare Anslutningssats för slangupprullare eller utloppsslangar. Förhindrar att föroreningarkommer in i systemet. Förenklar underhåll av mätverk och ventiler. Består av filter, avstängningsventil, anslutningsnipplar. Ansl. gänga Anmärkning Anslutningssats G1/2 (inv) För 3/8 eller 1/2 upprullare * Kan användas för hetvatten. För mer information se slangupprullare kapitlet! Serie ORM Längd Diameter Ansl.gänga Max arb.tryck m mm-tum MPa bar Serie ORM /8 G1/2 (inv) Serie ORS Längd Diameter Ansl.gänga Max arb.tryck m mm-tum MPa bar Serie ORS /8 G1/2 (inv) 1,5 15 Serie ORS 10 12,5-1/2 G3/8 (inv) 1,5 15 Serie ORS /8 G3/8 (inv) Serie OR Längd Diameter Ansl.gänga Max arb.tryck m mm-tum MPa bar Serie OR 20 12,5-1/2 G1/2 (inv) 1,8 18 Rostfri slangupprullare Serie OR /8 G3/8 (inv) Serie LOR Längd Diameter Ansl.gänga Max arb.tryck m mm-tum MPa bar Serie LOR /8 G3/8 (inv) Serie LOR 25 12,5-1/2 G1/2 (inv) Rostfria slangupprullare Serie LOR 25 12,5-1/2 G1/2 (inv) Serie CRM Längd Diameter Ansl.gänga Max arb.tryck m mm-tum MPa bar Serie CRM /8 G1/2 (utv) 1,5 15 Serie CRM 10 12,5-1/2 G3/8 (utv) 1,5 15 Serie CRM /8 G3/8 (inv) Serie CRM /8 G1/2 (inv) 7,5 75 Serie CRM /8 G1/2 (inv) 7,5 75 Serie CR/CRS Längd Diameter Ansl.gänga Max arb.tryck m mm-tum MPa bar Serie CR /8 G3/8 (inv) Serie CR 15 6,35-1/4 G1/4 (inv) * * * 24961* 24963* 24965* * * Serie CRS /16 G1/4 (utv) 2 20 Serie CRS /16 G1/4 (utv) 2 20 Serie CRS /8 G3/8 (utv) CR CRS 75

8 5 Ventiler och Spolhandtag ventil ventil med gummipip. Anslutning G1/4 (inv). Vikt ca. 0,3 kg. ventil med gummipip ventil med gummipip R3/8 (inv) ventil med gummipip R1/2 (inv) ventil ventil med metallpip. Anslutning G1/4 (inv). Vikt ca. 0,3 kg ventil ventil med R3/8 (inv) ventil med R1/2 (inv) Kontrollventil för vätskor Kontrollventil med gummislang som förhindrar skumning. Vikt ca. 0,35 kg. Kontrollventil med svivel G1/2 (utv) Kontrollventil med svivel G1/2 (inv) Kontrollventil med svivel med R3/8 (inv) Kontrollventil med svivel G1/2 (utv) samt mätverk Se Mätverk & Ventiler för mer information. Spolhandtag Extra kraftigt spolhandtag tillverkad i mässing, täckt med gummiskydd. Spolbilden kan justeras med avtryckaren. Max tryck 3 MPa (30 bar). Anslutning G1/2 (inv). Spolhandtag G1/2 (inv) Spolhandtag med G3/8 (inv) Spolhandtag Rakt spolhandtag med vridfunktion för strålreglering och avstängning. Slangfäste för 1/2 slang. Max arb. tryck 3 MPa (30 bar). Spolhandtag med 1/2 slangfäste i mässing Inloppsnippel G1/2 (utv) med 60 o kona OBS! Bör inte stå under tryck Spolhandtag Kraftigt spolhandtag i varmpressad mässing med gummiklätt handtag. Levereras med två olika munstycken, 2 och 4 mm hål. Strålbredden regleras med ratt. Max arb. tryck 3 MPa (30 bar). Spolhandtag med 1/2 slangfäste i mässing Spolhandtag med 3/4 slangfäste i mässing Slangklammer, se kapitel

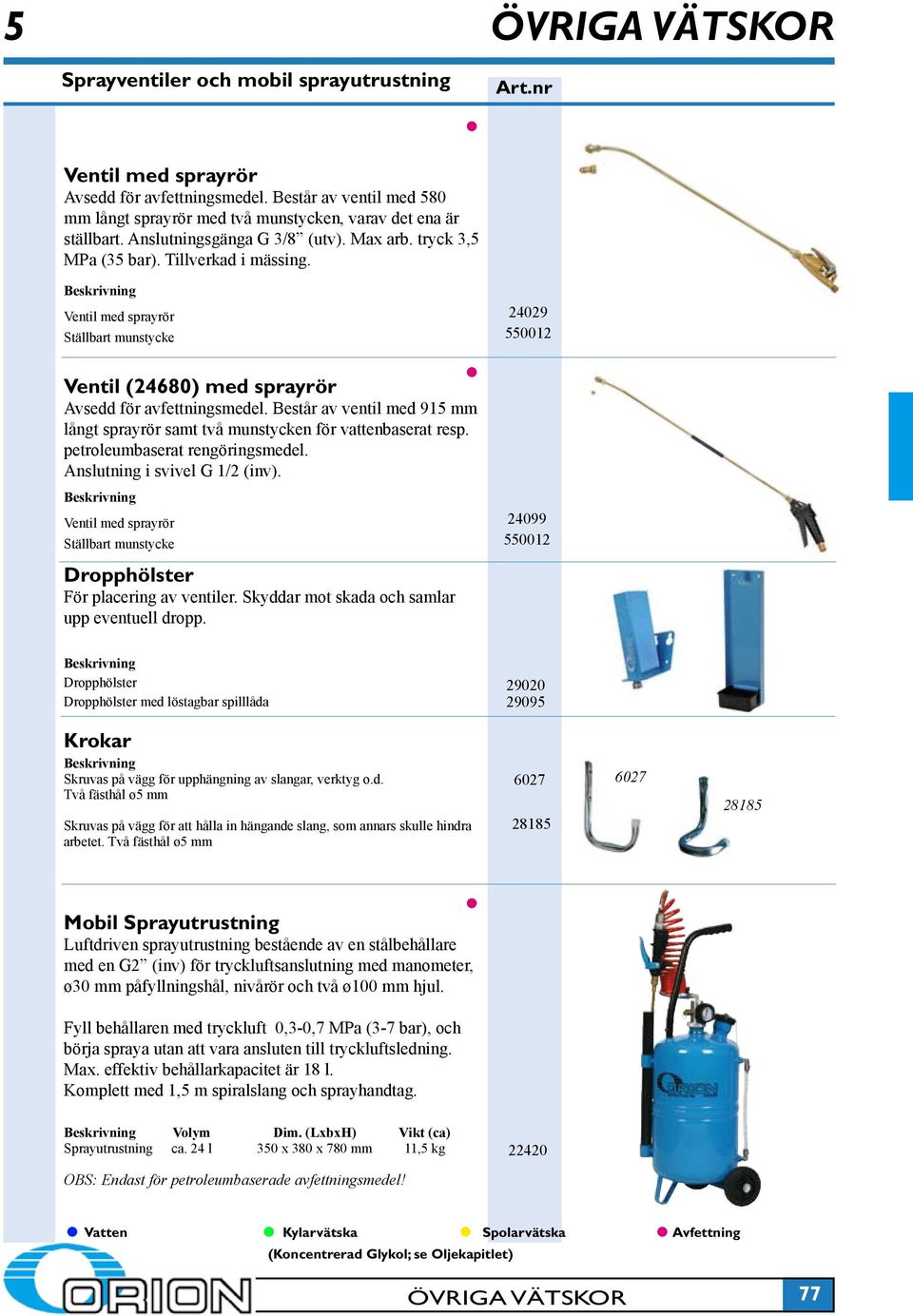

9 5 Sprayventiler och mobil sprayutrustning Ventil med sprayrör Avsedd för avfettningsmedel. Består av ventil med 580 mm långt sprayrör med två munstycken, varav det ena är ställbart. Anslutningsgänga G 3/8 (utv). Max arb. tryck 3,5 MPa (35 bar). Tillverkad i mässing. Ventil med sprayrör Ställbart munstycke Ventil (24680) med sprayrör Avsedd för avfettningsmedel. Består av ventil med 915 mm långt sprayrör samt två munstycken för vattenbaserat resp. petroleumbaserat rengöringsmedel. Anslutning i svivel G 1/2 (inv). Ventil med sprayrör Ställbart munstycke Dropphölster För placering av ventiler. Skyddar mot skada och samlar upp eventuell dropp. Dropphölster Dropphölster med löstagbar spilllåda Krokar Skruvas på vägg för upphängning av slangar, verktyg o.d. Två fästhål ø5 mm Skruvas på vägg för att hålla in hängande slang, som annars skulle hindra arbetet. Två fästhål ø5 mm Mobil Sprayutrustning Luftdriven sprayutrustning bestående av en stålbehållare med en G2 (inv) för tryckluftsanslutning med manometer, ø30 mm påfyllningshål, nivårör och två ø100 mm hjul. Fyll behållaren med tryckluft 0,3-0,7 MPa (3-7 bar), och börja spraya utan att vara ansluten till tryckluftsledning. Max. effektiv behållarkapacitet är 18 l. Komplett med 1,5 m spiralslang och sprayhandtag. Volym Dim. (LxbxH) Vikt (ca) Sprayutrustning ca. 24 l 350 x 380 x 780 mm 11,5 kg OBS: Endast för petroleumbaserade avfettningsmedel! 77

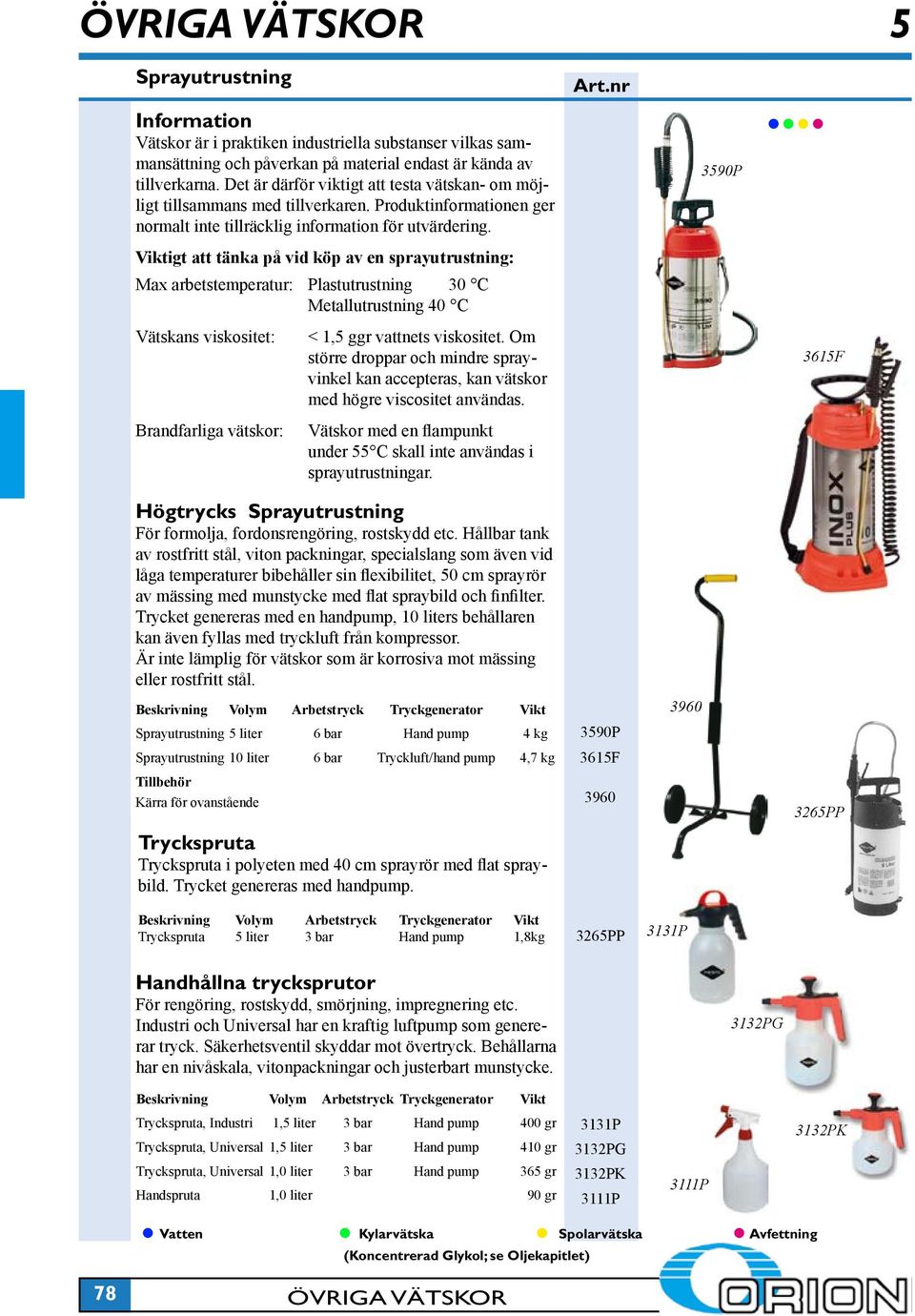

10 5 Sprayutrustning Information Vätskor är i praktiken industriella substanser vilkas sammansättning och påverkan på material endast är kända av tillverkarna. Det är därför viktigt att testa vätskan- om möjligt tillsammans med tillverkaren. Produktinformationen ger normalt inte tillräcklig information för utvärdering. 3590P Viktigt att tänka på vid köp av en sprayutrustning: Max arbetstemperatur: Plastutrustning 30 C Metallutrustning 40 C Vätskans viskositet: Brandfarliga vätskor: < 1,5 ggr vattnets viskositet. Om större droppar och mindre sprayvinkel kan accepteras, kan vätskor med högre viscositet användas. Vätskor med en flampunkt under 55 C skall inte användas i sprayutrustningar. 3615F Högtrycks Sprayutrustning För formolja, fordonsrengöring, rostskydd etc. Hållbar tank av rostfritt stål, viton packningar, specialslang som även vid låga temperaturer bibehåller sin flexibilitet, 50 cm sprayrör av mässing med munstycke med flat spraybild och finfilter. Trycket genereras med en handpump, 10 liters behållaren kan även fyllas med tryckluft från kompressor. Är inte lämplig för vätskor som är korrosiva mot mässing eller rostfritt stål. Volym Arbetstryck Tryckgenerator Vikt Sprayutrustning 5 liter 6 bar Hand pump 4 kg Sprayutrustning 10 liter 6 bar Tryckluft/hand pump 4,7 kg Tillbehör Kärra för ovanstående Tryckspruta Tryckspruta i polyeten med 40 cm sprayrör med flat spraybild. Trycket genereras med handpump. 3590P 3615F PP Volym Arbetstryck Tryckgenerator Vikt Tryckspruta 5 liter 3 bar Hand pump 1,8kg 3265PP 3131P Handhållna trycksprutor För rengöring, rostskydd, smörjning, impregnering etc. Industri och Universal har en kraftig luftpump som genererar tryck. Säkerhetsventil skyddar mot övertryck. Behållarna har en nivåskala, vitonpackningar och justerbart munstycke. 3132PG Volym Arbetstryck Tryckgenerator Vikt Tryckspruta, Industri 1,5 liter 3 bar Hand pump 400 gr Tryckspruta, Universal 1,5 liter 3 bar Hand pump 410 gr Tryckspruta, Universal 1,0 liter 3 bar Hand pump 365 gr Handspruta 1,0 liter 90 gr 3131P 3132PG 3132PK 3111P 3111P 3132PK 78

11 5 Handpumpar Vevpump för olja och andra vätskor För olja,vattenbaserade vätskor och andra kemikalier. Tillverkad av PVC med utloppsrör ø27 mm och fatförskruving G2. Sugrör Sugrör Kapacitet Vikt längd diam. ca Vevpump mm ø 44 mm 0,3 l/varv 1,8 kg Skall du pumpa andra vätskor, kontakta oss! Special fatadaptrar, se Oljekapitlet Handdriven fatpump Hävarmen kan monteras i tre olika lägen vilket ändrar slaglängd och kapacitet. Levereras med teleskopiskt sugrör samt fatförskruvning G2 och G1 1/2 gänga. Sugrörslängd mm, diameter 40 mm. Vikt ca 0,85 kg. Färg Material pump Mtrl Rör Fatpump Svart/blå Polypropylen Stål Fatpump Svart/grön Polypropylen Stål Fatpump Svart Ryton Rostfritt stål Kapacitet (Motor olja 20 o C) Hävarm monterad i pos: 1. 0,3 l/slag, 2. 0,37 l/slag, 3. 0,45 l/slag Handdriven fatpump Tillverkad i polypropylen och polyeten med tätningar i nitrilgummi, med teleskopiskt sugrör och hävarm. G2 fatförskruvning, utlopp med 3/4 slangfäste för max. 2 m slang med fritt utlopp. ** Motorolja, +20 C. Färg Sugrör Sugrör Kapacitet längd diam. (ca.)** Fatpump svart/blå mm ø27 mm 0,3 l/slag Fatpump svart/grön mm ø27 mm 0,3 l/slag Fatpump svart/blå mm ø27 mm 0,3 l/slag med viton packningar Fatpump (AdBlue) svart/blå mm ø27 mm 0,3 l/slag med EPDM packningar Handdriven fatpump Fatpump tillverkad i Polypropylen eller Nylon 6. G2 (utv) fatanslutning. Sugrör Material i kontakt Längd med vätska Fatpump 1000 mm Nylon 6 Fatpump 500 mm Nylon 6 Fatpump 1000 mm Polypropylen Fatpump 500 mm Polypropylen Hävertpumpar Hävertpumpar för olika förpackningsstorlekar. Tillverkade av polyetylen. Förpacknings Sugrör Kapacitet storlek längd c:a Bälghävertpump 25 liter 390 mm 6,5 liter/min Kolvhävertpump 60 liter 590 mm 10 liter/min Kolvhävertpump 200 liter 850 mm 18,5 liter/min

12 5 Fatkran, kannor, mått etc Fatkran För liggande fat. Material Ansl.gänga Fatkran, tryckknapp aluminium, tätning av nitril G2 (utv) Graderade Mått Sats med graderade mått tillverkade i högkvalitetsplast. 7 mått 0.1, 0.25, 0.5, 1.0, 2.0, 3.0 & 5.0 liter Mått Litermått i form av kanna med handtag. Tillverkat av kraf-tig polyeten. Beständig mot olja, kemikalier och bensin. Volym Oljemått 1 liter Oljemått 2 liter Oljemått 3 liter Oljemått 5 liter Plåtmått Litermått med handtag, tillverkat av bleckplåt. Beständig mot olja, kemikalier och bensin. Volym Plåtmått 0,5 liter Plåtmått 1 liter Plåtmått 2 liter Kannor Kanna med handtag. Tillverkad av kraftig polyetylen. Påfyllningshål med lock samt skyddshuv. Volym Kanna 6 liter Kanna 10 liter Rengöring/spillolje balja Praktisk balja för tvätt av smådelar eller spillolje uppsamling. Tillverkad av slagkraftig polyeten. Volym c:a Rengöringsbalja Rengörings/spillolje balja med tömningspip, Svart Rengörings/spillolje balja med tömningspip, Grön 8 liter 14 liter 14 liter

13 5 Trattar Trattar Tratt med handtag, tillverkad av kraftig olje- och kemikaliebeständig plast, med stänkskydd och mässingssil Tratt med utloppsrör Tratt med utloppet sidoförskjutet ca 180 mm Volym 1,3 liter 1,3 liter Trattsats (Ø 65, 75, 100 och 120 mm) utan sil 0,05-0,27 liter Tratt med stänkskydd Ø 190 mm Tratt med flexibelt utloppsrör, sil och stänkskydd Ø 230 mm Tratt med flexibelt utloppsrör, sil och stänkskydd Garage Tratt 300 mm Garagetratt med filter 300 mm Garagetratt med diesel/vatten separator filter Plåttrattar Av bleckplåt med handtag samt gänga för flexibelt förlängningsrör. Beständig mot olja, kemikalier och bensin. Dimension Plåttratt Ø 160 mm Plåttratt Ø 200 mm Förlängningsrör Ø 300 mm Verkstadssats Sats bestående av de mest vanliga mått, trattar, kanna & balja
