KAPITEL 7. Teknisk information angående tryckfall och flödeshastighet i rörledningar...

Transkript

1 KAPITEL 7 Rörsil TEA, med svetsändar... 3 Rörsil med clamp- eller nippelanslutningar - SMS... 3 Silinsats till rörsil 1214 och Filtersystem med rörsilar... 4 Rörsil KM, med svetsändar... 5 Silinsats till rörsil Smutsfilter Y med svetsändar... 5 Smutsfilter Y med clamp- eller nippelanslutningar... 6 Sil IN-LINE, passar i SMS-koppling... 6 Clampsilkorg, lång av nät med 1.0 mm hålöppning (ca. 15 mesh)... 6 Spaltfilter L med svetsanslutningar... 8 Spaltfilter Y med svetsanslutningar... 8 Filtersystem med spaltfilter... 8 Synglas, med skruvkopplingar... 9 Synglas, med bultar... 9 Korssynglas, komplett med dubbla glas.. 10 Clampsynglas med ingjutet glas Clampbelysningsglas med ingjutet glas och fäste för rostfri belysning Clampsynglas Viewline, utan rostfritt skydd Synglas, för svetsning (kontrollglas), typ skruvkoppling Belysning till synglas/kontrollglas, för säkra utrymmen Svirvel, vridbar koppling för svetsning Mixerrör med kopplingar, komplett Mixerrör med svetsanslutningar, komplett Mixerinsats, exkl. ytterrör Teknisk information angående tryckfall och flödeshastighet i rörledningar......se nästa sida 7:1

2 KAPITEL 7 Teknisk information Tryckfall för vatten per 100 meter rör Ø25 Ø38 Ø51 Ø63 Ø76 Ø102 Flödeshastighet i rörledningar Volym i livsmedelsrör Ø Liter/meter :2

3 Rörsilar Grovfilter Filtersystem Bilden visar rörsil med svetsändar, samt silinsats. Rörsil TEA, med svetsändar Silinsats: Hålstandard i silen 1mm, finns även med 0.5, 2 eller 3mm hål. (Se artikel R1215 sid. 7:4). Arbetstryck: Max 5 bar. Tryckfall: Se diagram, sidan 7:4. Material: AISI 316L, Packning: Viton *, EPDM eller PTFE. Ansl. D A B C Artikelnr Rörsil med clamp- eller nippelanslutningar - SMS Silinsats: Hålstandard i silen 1mm, finns även med 0.5, 2 eller 3 mm hål. (Se artikel R1215 sid. 7:4). Arbetstryck: Max 5 bar. Tryckfall: Se diagram sidan 7:4. Material: AISI 316L, Packning: Viton, EPDM eller PTFE. Ansl. D Stl. A B C Artikelnr *Viton är ett registrerat varumärke från DuPont Dow Elastomers 7:3

4 Silinsats till rörsil 1214 och 1215 Övrigt: Insatsen levereras komplett med bakplatta. Ansl. A Hålstandard Artikelnr. Ø 0.5 Ø 1.0 Ø 2.0 Ø R R R R R R Filtersystem med rörsilar Ventiler: Normalt installeras ventiler av typ vridspjäll. Dimensioner: Måttuppgifterna ger en uppfattning om inbyggnadsmåtten. Övrigt: Byte/rengöring av filterinsatsen kan utföras under drift. Material: AISI 316L Ansl./D A B Artikelnr Flödesmängden m³/timme vid olika flödeshastigheter m/sek Ansl. Flöde 0.5 m/sek 1.0 m/sek 1.5 m/sek 2.0 m/sek Diagram över tryckfall för rörsilar, artikel 1214 och 1215 Diagrammet och tabellen gäller för silinsats med Ø1 mm hål. 7:4 Ordertelefon

5 Rörsilar Grovfilter In-line filter Bilden visar smutsfilter med clampanslutning, artikel Rörsil KM, med svetsändar Silinsats: Hålstandard i silen 1mm, finns även med 2 eller 3mm hål. (Se artikel R1201 nedan). Arbetstryck: Max 5 bar. Material: AISI 316L, Packning: Viton *, EPDM, NBR eller PTFE. Ansl./D A B C Artikelnr. UTGÅTT Silinsats till rörsil 1201 Ansl. A B Hålstandard Artikelnr. UTGÅTT R R R R Smutsfilter Y med svetsändar Filterinsats: Standard 500 µm (0.5 mm), finns även med 200 µm, 100 µm, 50 µm eller enligt önskemål. Tryck: Max 6 bar. Filter-/ filtreringsyta: Vid standard 500 µm, 25 mm=10 cm², 38 mm=16 cm², 51 mm=25 cm², 63 mm=46 cm², 76 mm=75 cm², 102 mm=116 cm². Material: AISI 316L, Packning: EPDM, Övriga packningsmaterial: kalrez, silikon, EPDM, FPM eller PTFE. Ansl./D A B Artikelnr *Viton är ett registrerat varumärke från DuPont Dow Elastomers 7:5

6 Smutsfilter Y med clamp- eller nippelanslutningar Filterinsats: Standard 500 µm (0.5 mm), finns även med 200 µm, 100 µm, 50 µm eller enligt önskemål. Tryck: Max 6 bar. Filter-/filtreringsyta: Vid standard 500 µm, 25 mm=10 cm², 38 mm=16 cm², 51 mm=25 cm², 63 mm=46 cm², 76 mm=75 cm², 102 mm=116 cm² Material: AISI 316L, Packning: EPDM, Övriga packningsmaterial: kalrez, silikon, EPDM, FPM eller PTFE. Ansl./D A B Artikelnr Sil IN-LINE, passar i SMS-koppling Utförande: Levereras exkl. koppling. Silinsats: Håldiameter 1.5 mm. Tryck: Max 10 bar Material: AISI 316L, Packning: EPDM Ansl./D A Artikelnr Clampsilkorg, lång av nät med 1.0 mm hålöppning (ca. 15 mesh) Övrigt: Silar till clampkopplingar finns i ett flertal utföranden. Se sidan 4:21. Material: Nät: AISI 316, Gummi: Viton, silikon, EPDM. Ansl. Rördim. Fläns Ø Stl. Artikelnr /2" " /2" " :6 Ordertelefon

7 Hygieniska Spaltfilter Samtliga typer av spaltfilter kan vid beställning levereras med svets-, clamp-, SMS- eller annan önskad anslutning. Spaltfilter Filterinsatserfiltr.yta - 10 micron (0.010 mm / 1250 mesh) 3.8 cm² - 25 micron (0.025 mm / 400 mesh 9.2 cm² - 50 micron (0.05 mm / 300 mesh) 18.9 cm² micron (0.1 mm / 150 mesh) 37.7 cm² micron (0.25 mm / 60 mesh) 75.4 cm² micron (0.5 mm / 30 mesh) cm² micron (1.0 mm / 15 mesh) cm² Övrigt Tryck: Temperatur: Vätska 10 bar / ånga 3 bar -25 C till +150 C (beroende på packningsmaterial) Anslutningar: Svetsutförande eller clamp som standard. Övriga anslutningar enligt önskemål. Funktion Produkten leds in i filtret vid "Produkt in" (se ritning på sidan 7:8) och föroreningar stopppas av filterelementet. När filtret är igensatt, lossar man clampbygeln och filterelementet dras ut och spolas av. Det är också möjligt att vända flödesriktningen och spola ut föroreningarna. Filtreringsgraden kan ändras genom att filterelementet byts ut. Flödesriktning Inloppet är placerat närmast bygeln och flödet går från utsida till insida av filtret. Material: Filterhus och insats i AISI 316L. Tätning: Ytfinhet: EPDM, Viton, PTFE eller vit silikon. Slipat 180 grit, polerat eller elektrolytpolerat. 7:7

8 Spaltfilter L med svetsanslutningar Filterinsats: 10 till 1000 micron, se tabell sidan 7:7. Material: AISI 316L, Packning: Viton, silikon, EPDM eller PTFE. Ansl./D A B Artikelnr Spaltfilter Y med svetsanslutningar Filterinsats: 10 till 1000 micron, se tabell sidan 7:7. Övrigt: Detta utförande underlättar tömning av filtret. Material: AISI 316L, Packning: Viton, silikon, EPDM eller PTFE. Ansl./D A B C Artikelnr Filtersystem för kontinuerlig drift Byte och/eller rengöring av filterinsats, kan göras under drift. Standardutförande med vridspjällventiler, andra ventiltyper enligt önskemål. Filtersystem med spaltfilter Silinsats: 10 till 1000 micron, se tabell sidan 7:7. Ventiler: Standard vridspjäll. Dimensioner: Måttuppgifterna ger en uppfattning om inbyggnadsmåtten. Övrigt: Rengöring/byte av filterinsats kan utföras under drift. Material: AISI 316L, Packning: Viton, silikon, EPDM eller PTFE. Ansl./D A B Artikelnr :8 Ordertelefon

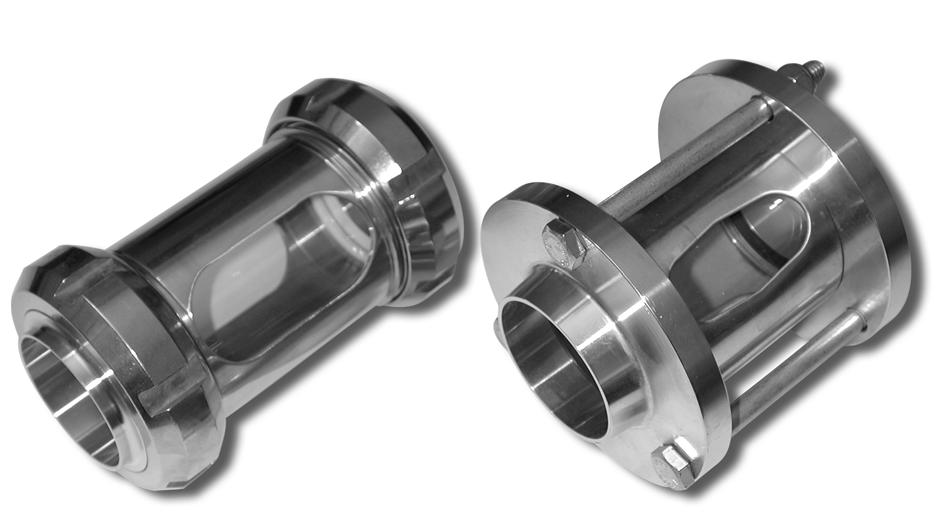

9 Synglas Bilden visar artikel 1220 Bilden visar artikel 1280 Synglas, med skruvkopplingar Övrigt: Synglasets insvetslängd A är med kort svetshylsa, A1 är med lång svetshylsa. Material: AISI 316L/AISI 304, Glas: borosilikat, Packningar: Silikon. Ansl./D A A1 B Artikelnr Synglas, med bultar Material: AISI 316L, Glas: borosilikat, Packningar: EPDM Ansl./D A B Artikelnr. UTGÅTT :9

10 Korssynglas, komplett med dubbla glas Utförande: Synglaset finns även med clampanslutning, se sidan 4:23. Övrigt: Om belysning önskas, kan ett av glasen bytas ut mot ett belysningsglas. Material: AISI 316L Ansl. D A B Artikelnr Clampsynglas med ingjutet glas Utförande: Passar till standard clamphylsor. Temperatur: -30 C till +280 C (W ), -60 C till +300 C (Hastelloy C) Material: W alt. Hastelloy C med ingjutet borosilikatglas enl. DIN Ansl. A Stl. B PN Artikelnr. max bar Clampbelysningsglas med ingjutet glas och fäste för rostfri belysning Utförande: Belysningsglaset är utformat för enkel montering av rostfri belysning. Se artikel 3430, sidan 10:13. Temperatur: -30 C till +280 C Material: W med ingjutet borosilikatglas enl. DIN Ansl. A Stl. B E C PN Artikelnr. max bar :10 Ordertelefon

11 Synglas Synglasbelysning Bilden visar clampsynglas utan rostfritt skydd, artikel 1270 Bilden visar clampsynglas med rostfritt skydd, se sidan 4:22 Clampsynglas Viewline, utan rostfritt skydd Utförande: Synglaset är okrossbart, till skillnad mot vanligt glas, och tillverkas av termoplast som uppfyller FDA:s normer. Tabellvärdena för max tryck gäller vid temperatur +20ºC. Vid högre temperatur bör tryckområdet reduceras med ca. 20% för varje 20ºC höjning. Övrigt: Temperatur -50 C till +180 C. Längden A=standard. Kan även beställas i annan längd. Material: AISI 316L, Synglas: ETFE termoplast (likvärdigt med PTFE). Ansl. B Stl. A PN Artikelnr. max bar Synglas Viewline levereras även med rostfritt skyddsrör enligt bild ovan. Se sidan 4:22. 7:11

12 Synglas, för svetsning (kontrollglas), typ skruvkoppling Tryck: Max 6 bar, vakuum. Temperatur: Max +280ºC Packningar: Mot glas: PTFE. Mot produkt: silikon, Viton *, EPDM eller PTFE. Övrigt: Kontrollglaset finns även i SMS-utförande, se tabell. Material: AISI 316L, Glas: borosilikat enl. DIN 7080 Ansl. D T A B Artikelnr. DIN DIN DIN DIN DIN DIN DIN150 SMS Ritningen visar DIN-standard Belysning till synglas/kontrollglas, för säkra utrymmen Utförande: Belysningen monteras med kopplingens mutter. Kontrollglaset ingår ej i artikel Anslutningsspänning: 24V AC eller DC. Effekt: 20W (högre effekt 50 eller 100W möjlig för de större dimensionerna). Skyddsform: IP65 vid rätt utförd montering. Övrigt: Belysningen tänds momentant med tryckknapp. Material: Hus: lackerad aluminium eller rostfritt stål AISI 304. Ansl./D A B C P (W) Artikelnr. DIN / / / / / /100 Ritningen visar kontrollglas komplett med belysning Belysning till synglas, typ skruv eller fläns Belysningen monteras över glaset med ett justerbart fäste på muttern eller på flänsen. Se sidorna 10: *Viton är ett registrerat varumärke från DuPont Dow Elastomers 7:12 Ordertelefon

13 Svirvel Statisk mixer Bilden visar vridbar koppling för svetsning, artikel 1315 Bilden visar en mixerinsats, artikel 1322 Svirvel för vridbara förbindningar där man inte vill eller kan lossa på kopplingsmuttern. Svirvel = Vridbar koppling Lågt vridmoment Hygienisk konstruktion med läckageindikering Material AISI 316L Lager av nylon, packning i Viton Svirvel, vridbar koppling för svetsning Material: AISI 316L Ansl./D A B Artikelnr Används ofta i mottagningshallar för att minska slitaget på slangen. 7:13

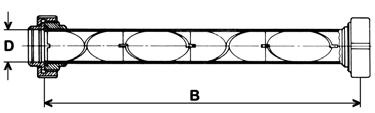

14 STATISK MIXER Mixern är tillverkad av syrafast stål AISI 316L. Den är invändigt elektrolytpolerad och utvändigt slipad. Den består av ett antal spiralformade blandningselement monterade i ett rostfritt rör och levereras med SMS-, CLAMP- eller SVETS- anslutningar. Vi levererar mixerinsatserna lösa men rekommenderar att man alltid svetsar insatserna i ytterröret eller monterar ett stopp i röränden. ANVÄNDNINGSOMRÅDEN: Blandning av våta och torra produkter. Inblandning av sylt i t.ex. mejeriprodukter. Inblandning av komponenter vid limtillverkning. Blandning av pulver i vätska, t.ex. inom färgindustrin. Förbättra verkningsgraden i rörvärmeväxlare. Mixern kan i många processer ersätta eller avlasta en omrörare via rundpumpning genom blandningselementen. I rörvärmeväxlare eller dubbelmantlade rör höjer blandningselementet verkningsgraden väsentligt. I vissa processer, t. ex. vid matfettstillverkning, har mixerinsatserna i kombination med rätt utformat rörsystem, helt kunnat ersätta andra kostsamma tillverkningsmetoder. Mixerrör med kopplingar, komplett Anslutningar: Enligt önskemål. De flesta typer av anslutningar är möjliga. Material: AISI 316L, invändigt elektrolytpolerad. Ansl. D T B Artikelnr Mixerrör med svetsanslutningar, komplett Material: AISI 316L, invändigt elektrolytpolerad. Ansl. D T B Artikelnr Mixerinsats, exkl. ytterrör Material: AISI 316L, elektrolytpolerad. Ansl. B Artikelnr :14 Ordertelefon
