1 FETTUTRUSTNING Flik 1 1:9 Matarslang till fettutrustning Högtrycksslang inv. Ø 1/4 av nitrilgummi med 2 lager flätad ståltrådsarmering, sprängtryck 1400 bar, pressade kopplingar. Ansl. gänga slang IG/IG G1/4 med adapters för anslutning UG G1/4, UG 3/8 och UG 1/8. Längd/mm FS ,2 FS ,5 FS ,0 FS ,5 FS ,0 Andra längder offereras på begäran. Fatlock Av lackerat plåt med inv. G2 gänga avsett för en fatförskruvning med utv. G2 gänga. Locket är speciellt anpassad för de flesta kgs plastförpackningar förkommande på marknaden. Locket kan också användas på standard plåthink med en utv Ø mm. Användes tillsammans med hand- och luftdrivna fettpumpar E KR-800 Anmärkning E Fatlock KR-800 Reservdelssats av krokar & fästskruvar Bärhandtag anpassat för vårt fatlock E H Best.-Nr H Fatlock Av lackerat plåt med inv. G2 gänga avsett för en fatförskruvning med utv. G2 gänga. Användes tillsammans med hand- och luftdrivna fettpumpar. Förpackningsstorlek. För utv. behållar Ø Kgs mm /4 fat mm /1 fat mm Smörjställevitaliserare Smörjställevitaliseraren, öppnar igensatta smörjställen. Ibland när man försöker att smörja kommer inte fettet igenom smörjnippeln, många tror då att detta beror på en igenkorkad smörjnippel, ibland är det så. Ofta är problemet att fettet har stelnat i smörjstället. Genom att använda SMÖRJSTÄLLEVITALISERAREN kan du tvinga in tunn olja in i smörjstället, vilken löser upp gammalt, hårt fett och tillåter nytt fett att komma in. Fyll vitaliseraren med tunn olja och tryck den mot smörjstället och slå till med en hammare på vitaliseraren. Best.nr

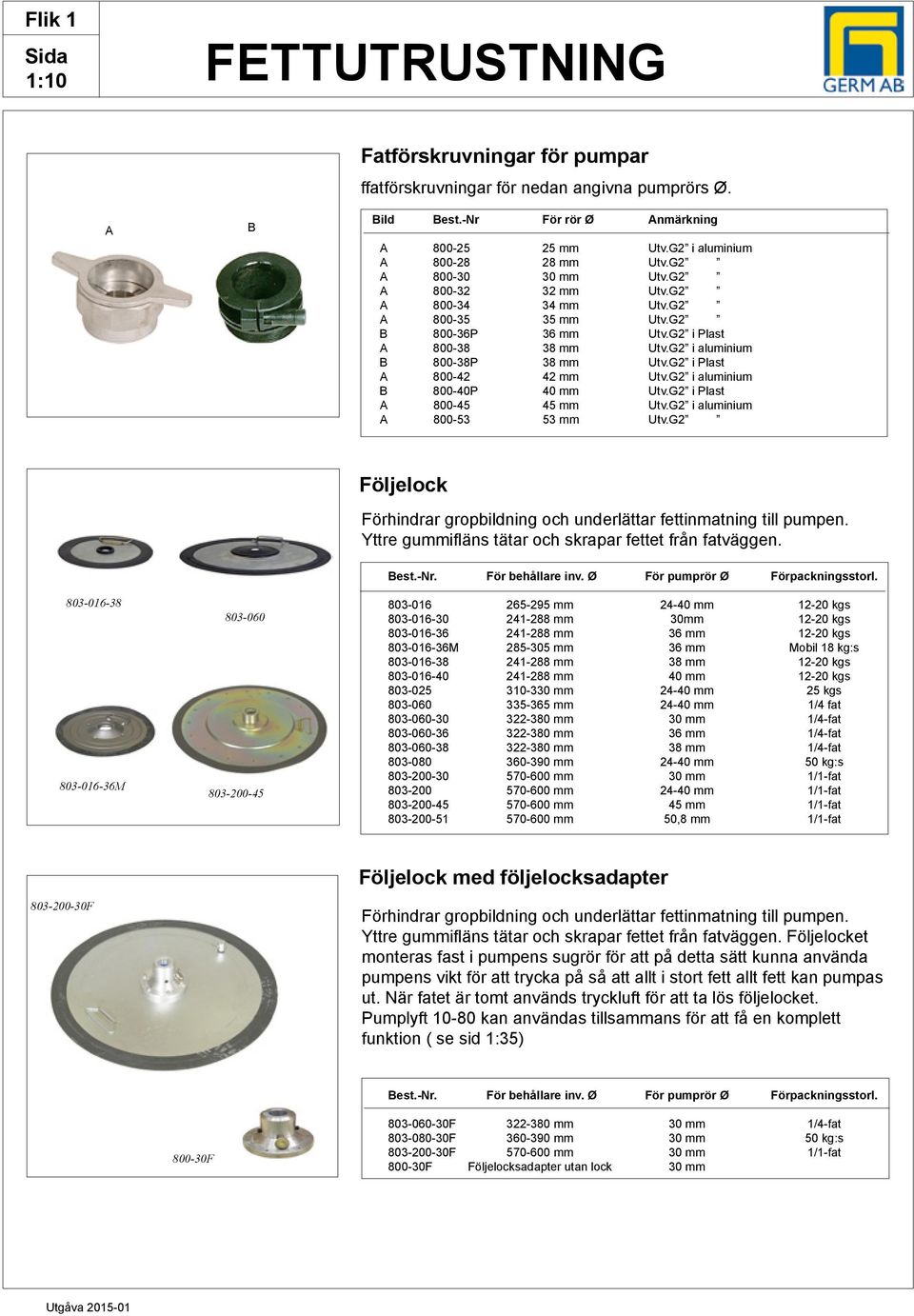

2 Flik 1 1:10 FETTUTRUSTNING A B Fatförskruvningar för pumpar ffatförskruvningar för nedan angivna pumprörs Ø. Bild Best.-Nr För rör Ø Anmärkning A mm Utv.G2 i aluminium A mm Utv.G2 A mm Utv.G2 A mm Utv.G2 A mm Utv.G2 A mm Utv.G2 B P 36 mm Utv.G2 i Plast A mm Utv.G2 i aluminium B P 38 mm Utv.G2 i Plast A mm Utv.G2 i aluminium B P 40 mm Utv.G2 i Plast A mm Utv.G2 i aluminium A mm Utv.G2 Följelock Förhindrar gropbildning och underlättar fettinmatning till pumpen. Yttre gummifläns tätar och skrapar fettet från fatväggen M För behållare inv. Ø För pumprör Ø Förpackningsstorl mm mm kgs mm 30mm kgs mm 36 mm kgs M mm 36 mm Mobil 18 kg:s mm 38 mm kgs mm 40 mm kgs mm mm 25 kgs mm mm 1/4 fat mm 30 mm 1/4-fat mm 36 mm 1/4-fat mm 38 mm 1/4-fat mm mm 50 kg:s mm 30 mm 1/1-fat mm mm 1/1-fat mm 45 mm 1/1-fat mm 50,8 mm 1/1-fat F Följelock med följelocksadapter Förhindrar gropbildning och underlättar fettinmatning till pumpen. Yttre gummifläns tätar och skrapar fettet från fatväggen. Följelocket monteras fast i pumpens sugrör för att på detta sätt kunna använda pumpens vikt för att trycka på så att allt i stort fett allt fett kan pumpas ut. När fatet är tomt används tryckluft för att ta lös följelocket. Pumplyft kan användas tillsammans för att få en komplett funktion ( se sid 1:35) F För behållare inv. Ø För pumprör Ø Förpackningsstorl F mm 30 mm 1/4-fat F mm 30 mm 50 kg:s F mm 30 mm 1/1-fat F Följelocksadapter utan lock 30 mm

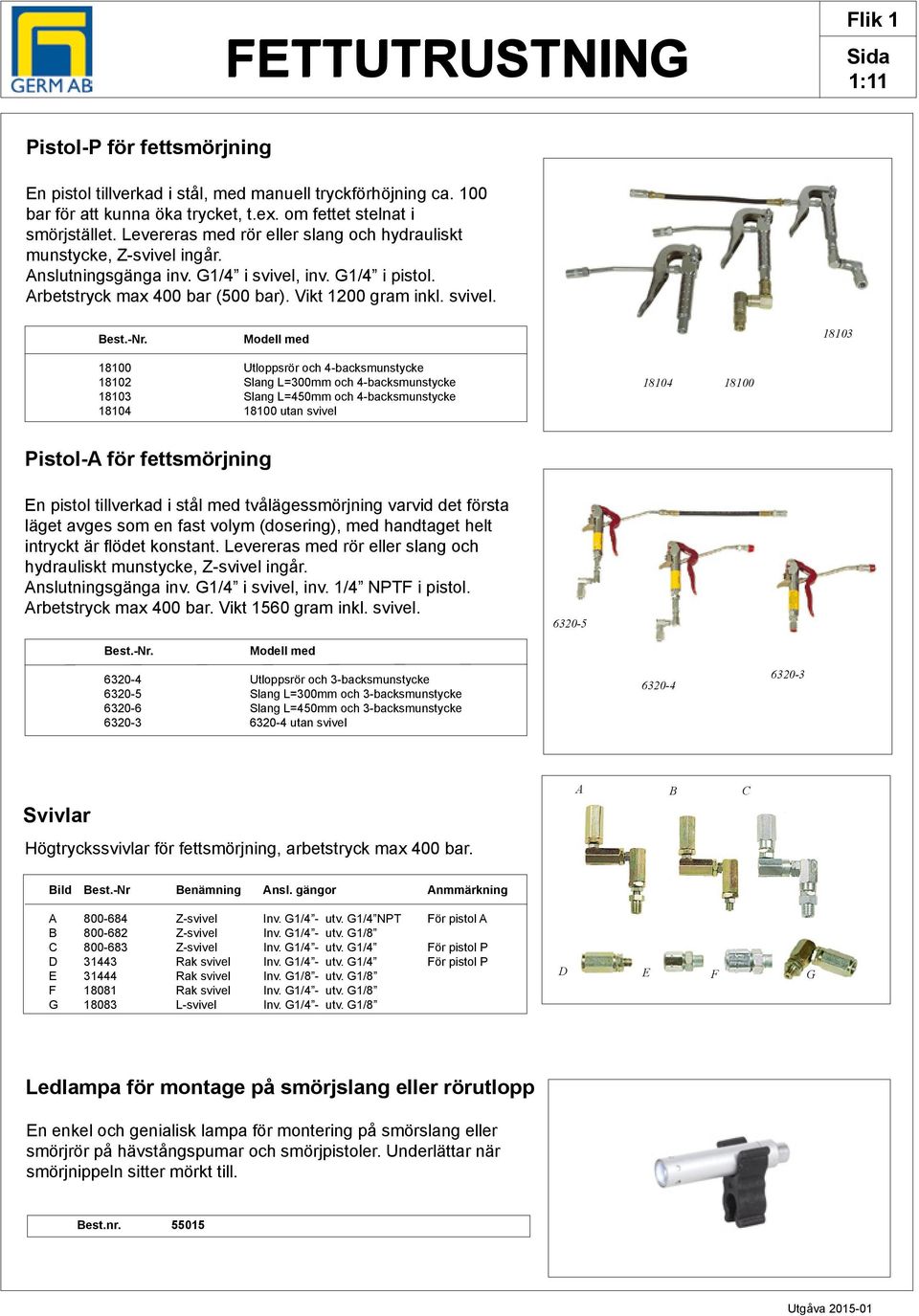

3 FETTUTRUSTNING Flik 1 1:11 Pistol-P för fettsmörjning En pistol tillverkad i stål, med manuell tryckförhöjning ca. 100 bar för att kunna öka trycket, t.ex. om fettet stelnat i smörjstället. Levereras med rör eller slang och hydrauliskt munstycke, Z-svivel ingår. Anslutningsgänga inv. G1/4 i svivel, inv. G1/4 i pistol. Arbetstryck max 400 bar (500 bar). Vikt 1200 gram inkl. svivel. Modell med Utloppsrör och 4-backsmunstycke Slang L=300mm och 4-backsmunstycke Slang L=450mm och 4-backsmunstycke utan svivel Pistol-A för fettsmörjning En pistol tillverkad i stål med tvålägessmörjning varvid det första läget avges som en fast volym (dosering), med handtaget helt intryckt är flödet konstant. Levereras med rör eller slang och hydrauliskt munstycke, Z-svivel ingår. Anslutningsgänga inv. G1/4 i svivel, inv. 1/4 NPTF i pistol. Arbetstryck max 400 bar. Vikt 1560 gram inkl. svivel Modell med Utloppsrör och 3-backsmunstycke Slang L=300mm och 3-backsmunstycke Slang L=450mm och 3-backsmunstycke utan svivel Svivlar A B C Högtryckssvivlar för fettsmörjning, arbetstryck max 400 bar. Bild Best.-Nr Benämning Ansl. gängor Anmmärkning A Z-svivel Inv. G1/4- utv. G1/4NPT För pistol A B Z-svivel Inv. G1/4- utv. G1/8 C Z-svivel Inv. G1/4- utv. G1/4 För pistol P D Rak svivel Inv. G1/4- utv. G1/4 För pistol P E Rak svivel Inv. G1/8- utv. G1/8 F Rak svivel Inv. G1/4- utv. G1/8 G L-svivel Inv. G1/4- utv. G1/8 D E F G Ledlampa för montage på smörjslang eller rörutlopp En enkel och genialisk lampa för montering på smörslang eller smörjrör på hävstångspumar och smörjpistoler. Underlättar när smörjnippeln sitter mörkt till. Best.nr

4 Flik 1 1:12 FETTUTRUSTNING Kullagerpåfyllare Kullagerpåfyllare som kan placeras på bänk, för påfyllning av fett genom hydraulisk smörjnippel. Hävstångspump alternativt pneumatisk eller handdriven fettpump kan användas för att transportera fram fettet. Kullagerpåfyllaren kan användas för lager med min inv. Ø 1/2(12 mm) och en max utv. Ø 6 (150 mm). Lagrets bredd får vara mellan mm. Best.nr Fettmängdmätare Fettmängdmätare av ovalhjulstyp för uppmätning av fett. Avsedd att användas tillsammans med luftdrivna fettutrustningar. Mätaren är försedd med en LCD display som visar avgiven mängd i gram (nollställs med resetknapp) samt totalvolym i kg. 4 st 8 mm höga siffror på arbetsdisplayen och 4 st 4 mm höga siffror på totalmängden. Arbetstemperatur max +60 C. 2 st 1,5 volts (AAA) batterier används som drivkälla och beräknas räcka ca timmar vid normal användning. Ansl. gänga inlopp och utlopp inv. G1/8. Max arbetstryck 500 bar. Sprängtryck min 1000 bar. Noggrannhet +/- 3% vid fettyp NLGI Flödesområde gram/min. Vikt: 1,1 kg. Tillbehör se sid. 1:5-8 PF-105 Fettmängdmätare Fettmängdmätare av ovalhjulstyp för uppmätning av fett. Avsedd att användas tillsammans med luftdrivna fettutrustningar och hävstångspumpar. Mätaren är försedd med en LCD display som visar avgiven mängd i gram ( nollställbar genom resetknapp) samt totalvolym i kg. 4 st 8 mm höga siffror på arbetsdisplayen och 4 st 4 mm höga siffror på totalmängden. Arbetstemperatur max +60 C. 2 st 1,5 volts (AAA) batterier används som drivkälla och beräknas räcka ca timmar vid normal användning. Ansl. gänga inlopp och utlopp inv. G1/8. Max arbetstryck 500 bar. Sprängtryck min 1000 bar. Noggrannhet +/- 3% vid fettyp NLGI Dimension: Ø 60 mm höjd 65 mm.flödesområde gram/min. Vikt: 0,5 kg. Tillbehör se sid. 1:5-8 PF-100

5 FETTUTRUSTNING Flik 1 1:15 Handsmörjpump Enkel pump som trycks mot smörjnippeln. Längd 165 mm. Kapacitet 0,2 cm 3 / slag. Max arbetstryck 200 bar. Behållarvolym 150 cm 3. Behållare Ø 30x155 mm Bild Best.nr. Modell avsedd för Vikt/kg A HSP-K1 Lub-spets smörjnippel 0,1 B HSP-D1 Lub-tratt smörjnippel 0,1 C HSP-H1 Hydraulisk smörjnippel 0,1 A B C CH-400 hävstångspump för bälgpatron Praktisk och välbalanserad hävstångspump som p.g.a. sin design är enkel att jobba med även under längre arbetspass då pumpen har en förhållandevis låg vikt. Volym per slag ca 0,9 cm 3. Avsedd för 400 grams MMG bälgpatron. OBS: Denna pump går endast att använda tillsammans med MMG bälgpatron. Anslutningsgänga i pump inv. R1/8. Best.nr. Modell med Vikt/kg CH-400 Naken utan tillbehör 0,62 CH-400 R Rör och 4-backsmunstycke 0,72 CH-400 S34 Slang L=300 mm och 4-backsmunstycke 0,77 CH-400 S454 Slang L=450 mm och 4-backsmunstycke 0,82 Tillbehör se sid. 1:5-8 Hävstångspump med tryckkontroll Hävstångspump avsedd för normal smörjning men specialanpassad för mätning av mottryck i smörjställen. Manometerskala bar. Hävstångspumpen är provtryckt till 800 bar. Max avgiven mängd per slag är 2 cm 3. Anslutningsgänga inv. G1/8. Avsedd för 400 grams patron eller 500 gram fett i lös vikt. Best.nr. 56-PKM Vid smörjning med fett i lös vikt skall tätningen vändas. Tillbehör se sid. 1:5-8 Hävstångspump med mängdmätning Hävstångspump avsedd för normal smörjning men specialanpassad för mätning av avgiven mängd fett till smörjställen. Hävstångspumpen i detta artikelnummer är G-2800 ( Se sid 1:11). Teknisk data fettmätare se sid. 1:16. Hävstångspumpen är försedd med smörjslang SS-450 L= 450 mm. Avsedd för 400 grams patron eller 500 gram fett i lös vikt. Best.nr. G-2800 FMG Vid smörjning med fett i lös vikt skall tätningen vändas. Tillbehör se sid. 1:5-8

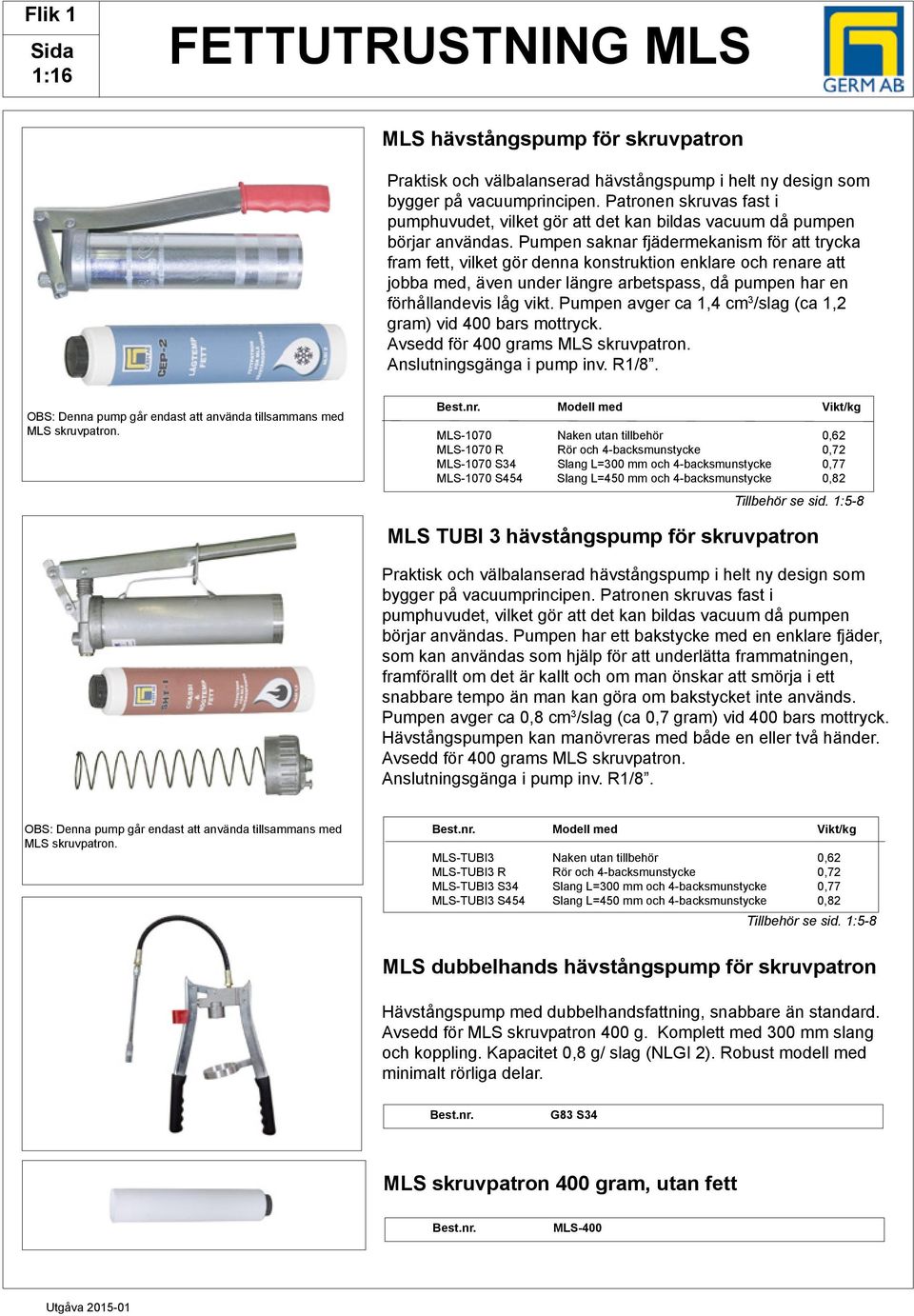

6 Flik 1 1:16 FETTUTRUSTNING MLS MLS hävstångspump för skruvpatron Praktisk och välbalanserad hävstångspump i helt ny design som bygger på vacuumprincipen. Patronen skruvas fast i pumphuvudet, vilket gör att det kan bildas vacuum då pumpen börjar användas. Pumpen saknar fjädermekanism för att trycka fram fett, vilket gör denna konstruktion enklare och renare att jobba med, även under längre arbetspass, då pumpen har en förhållandevis låg vikt. Pumpen avger ca 1,4 cm 3 /slag (ca 1,2 gram) vid 400 bars mottryck. Avsedd för 400 grams MLS skruvpatron. Anslutningsgänga i pump inv. R1/8. OBS: Denna pump går endast att använda tillsammans med MLS skruvpatron. Best.nr. Modell med Vikt/kg MLS-1070 Naken utan tillbehör 0,62 MLS-1070 R Rör och 4-backsmunstycke 0,72 MLS-1070 S34 Slang L=300 mm och 4-backsmunstycke 0,77 MLS-1070 S454 Slang L=450 mm och 4-backsmunstycke 0,82 Tillbehör se sid. 1:5-8 MLS TUBI 3 hävstångspump för skruvpatron Praktisk och välbalanserad hävstångspump i helt ny design som bygger på vacuumprincipen. Patronen skruvas fast i pumphuvudet, vilket gör att det kan bildas vacuum då pumpen börjar användas. Pumpen har ett bakstycke med en enklare fjäder, som kan användas som hjälp för att underlätta frammatningen, framförallt om det är kallt och om man önskar att smörja i ett snabbare tempo än man kan göra om bakstycket inte används. Pumpen avger ca 0,8 cm 3 /slag (ca 0,7 gram) vid 400 bars mottryck. Hävstångspumpen kan manövreras med både en eller två händer. Avsedd för 400 grams MLS skruvpatron. Anslutningsgänga i pump inv. R1/8. OBS: Denna pump går endast att använda tillsammans med MLS skruvpatron. Best.nr. Modell med Vikt/kg MLS-TUBI3 Naken utan tillbehör 0,62 MLS-TUBI3 R Rör och 4-backsmunstycke 0,72 MLS-TUBI3 S34 Slang L=300 mm och 4-backsmunstycke 0,77 MLS-TUBI3 S454 Slang L=450 mm och 4-backsmunstycke 0,82 Tillbehör se sid. 1:5-8 MLS dubbelhands hävstångspump för skruvpatron Hävstångspump med dubbelhandsfattning, snabbare än standard. Avsedd för MLS skruvpatron 400 g. Komplett med 300 mm slang och koppling. Kapacitet 0,8 g/ slag (NLGI 2). Robust modell med minimalt rörliga delar. Best.nr. G83 S34 MLS skruvpatron 400 gram, utan fett Best.nr. MLS-400

7 FETTUTRUSTNING Flik 1 1:21 Batteridriven fettpistol För 400 g patroner eller 500 g i lösvikt, Fettpistolen levererar en konstant mängd fett så länge avtryckaren hålls inne. Arbetstryck max 480 bar. Kapacitet ca. 60 g/min. beroende på fettkvalitet och temperatur. Fett upp till penetrationsklass NLGI 2 kan användas. Ansl. gänga fett inv. G1/8. Arbetskapacitet ca.1,5 kg fett vid fulladdat batteri. Två (Li-Ion) litiumbatterier 14,4 Volt 1500 mah och batteriladdare ingår. Laddningstid ca.1 timme. Vikt ca. 2,5 kg. FPB-402 Anmärkning FPB-402 Fettpistol avsedd för 400 grams fettpatron eller 500 gram i lös vikt FPB-502 Fettpistol avsedd för 400 grams MLS fettpatron FPB-503 Fettpistol avsedd för 500 grams fettpatron (TUBI patronhållare) ST99 Extra batteri 14,4 V, 1500mAh av typ Litium (Li-Ion). Tillbehör se sid. 1:5-8. Fettpumpen levereras i praktisk plastlåda. FPB-502 Batteridriven fettpistol För 400 g och 500 g patroner. Fettpistolen levererar en konstant mängd fett så länge avtryckaren hålls inne. Arbetstryck max 690 bar. Kapacitet ca.100 g/min. beroende på fettkvalitet och temperatur. Fett upp till penetrationsklass NLGI 2 kan användas. Ansl. gänga fett inv. G1/8. Arbetskapacitet ca. 3,5 kg fett vid fulladdat batteri. Två (Li-Ion) litiumbatterier 18 Volt 1500 mah och batteriladdare ingår. Pumpen är försedd med slang L=1000 mm och 4-backsmunstycke. Bärrem för anslutning i pistolen medföljer. Laddningstid ca.1 timme. Vikt för pistolen ca. 3,2 kg exkl. fett. Anmärkning FPB-451 Fettpistol avsedd för 400 grams fettpatron eller 500 gram i lös vikt FPB-551 Fettpistol avsedd för 500 grams fettpatron (TUBI patronhållare) FPB-552 Fettpistol avsedd för 400 grams MLS fettpatro ST92 Extra batteri 18 V, 1500mAh av typ Litium (Li-Ion) Tillbehör se sid. 1:5-8. Fettpumpen levereras i praktisk plastlåda. Batteridriven fettpistol För 400 g patroner eller 500 g fett i lös vikt. Fettpistolen levererar en konstant mängd fett så länge avtryckaren hålls inne. Arbetstryck max 450 bar. Inbyggd överströmningsventil. Kapacitet ca 140 g/min. beroende på fettkvalitet och temperatur. Fett upp till penetrationsklass NLGI 2 kan användas. Ansl. gänga fett inv. 7/16UNF. Arbetskapacitet ca. 2,5 kg fett vid fulladdat batteri och ett mottryck på ca. 70 bar. Ett Ni-Ca batteri 12,0 Volt och batteriladdare ingår. Pumpen är försedd med slang L=900 mm och 3-backsmunstycke. Laddningstid ca.1 timme. Vikt ca. 3,0 kg. Anmärkning 575-C1 Fettpistol med slang L=900 mm och 3-backsmunstycke ST93-C1 Extra batteri 12 V, 1700mAh av typ Ni-Ca Tillbehör se sid. 1:5-8. Fettpumpen levereras i praktisk plastlåda.

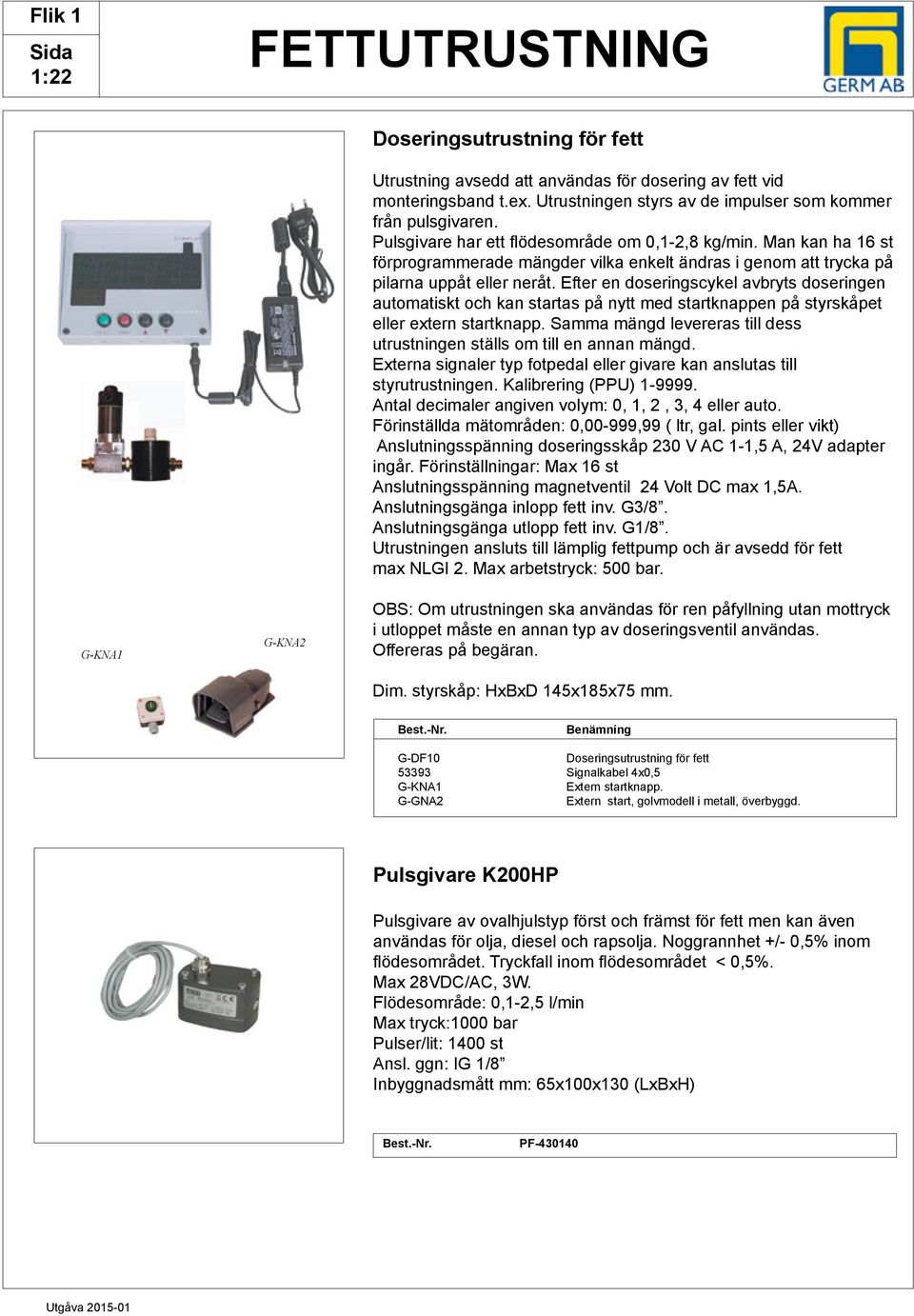

8 Flik 1 1:22 FETTUTRUSTNING G-KNA1 G-KNA2 Doseringsutrustning för fett Utrustning avsedd att användas för dosering av fett vid monteringsband t.ex. Utrustningen styrs av de impulser som kommer från pulsgivaren. Pulsgivare har ett flödesområde om 0,1-2,8 kg/min. Man kan ha 16 st förprogrammerade mängder vilka enkelt ändras i genom att trycka på pilarna uppåt eller neråt. Efter en doseringscykel avbryts doseringen automatiskt och kan startas på nytt med startknappen på styrskåpet eller extern startknapp. Samma mängd levereras till dess utrustningen ställs om till en annan mängd. Externa signaler typ fotpedal eller givare kan anslutas till styrutrustningen. Kalibrering (PPU) Antal decimaler angiven volym: 0, 1, 2, 3, 4 eller auto. Förinställda mätområden: 0,00-999,99 ( ltr, gal. pints eller vikt) Anslutningsspänning doseringsskåp 230 V AC 1-1,5 A, 24V adapter ingår. Förinställningar: Max 16 st Anslutningsspänning magnetventil 24 Volt DC max 1,5A. Anslutningsgänga inlopp fett inv. G3/8. Anslutningsgänga utlopp fett inv. G1/8. Utrustningen ansluts till lämplig fettpump och är avsedd för fett max NLGI 2. Max arbetstryck: 500 bar. OBS: Om utrustningen ska användas för ren påfyllning utan mottryck i utloppet måste en annan typ av doseringsventil användas. Offereras på begäran. Dim. styrskåp: HxBxD 145x185x75 mm. Benämning G-DF10 Doseringsutrustning för fett Signalkabel 4x0,5 G-KNA1 Extern startknapp. G-GNA2 Extern start, golvmodell i metall, överbyggd. Pulsgivare K200HP Pulsgivare av ovalhjulstyp först och främst för fett men kan även användas för olja, diesel och rapsolja. Noggrannhet +/- 0,5% inom flödesområdet. Tryckfall inom flödesområdet < 0,5%. Max 28VDC/AC, 3W. Flödesområde: 0,1-2,5 l/min Max tryck:1000 bar Pulser/lit: 1400 st Ansl. ggn: IG 1/8 Inbyggnadsmått mm: 65x100x130 (LxBxH) PF

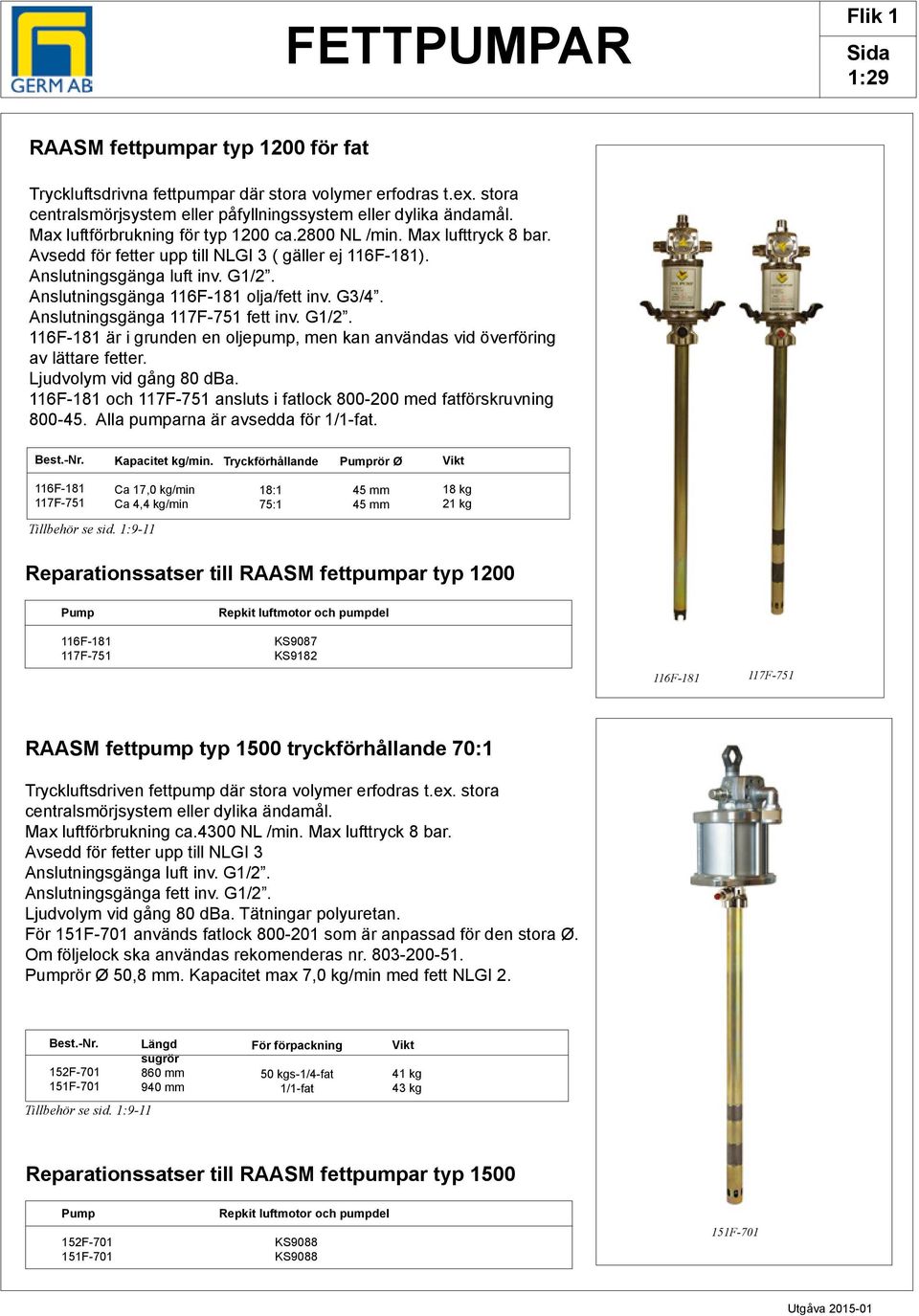

9 FETTPUMPAR Flik 1 1:29 RAASM fettpumpar typ 1200 för fat Tryckluftsdrivna fettpumpar där stora volymer erfodras t.ex. stora centralsmörjsystem eller påfyllningssystem eller dylika ändamål. Max luftförbrukning för typ 1200 ca.2800 NL /min. Max lufttryck 8 bar. Avsedd för fetter upp till NLGI 3 ( gäller ej 116F-181). Anslutningsgänga luft inv. G1/2. Anslutningsgänga 116F-181 olja/fett inv. G3/4. Anslutningsgänga 117F-751 fett inv. G1/2. 116F-181 är i grunden en oljepump, men kan användas vid överföring av lättare fetter. Ljudvolym vid gång 80 dba. 116F-181 och 117F-751 ansluts i fatlock med fatförskruvning Alla pumparna är avsedda för 1/1-fat. Kapacitet kg/min. Tryckförhållande Pumprör Ø Vikt 116F F-751 Ca 17,0 kg/min Ca 4,4 kg/min 18:1 75:1 45 mm 45 mm 18 kg 21 kg Tillbehör se sid. 1:9-11 Reparationssatser till RAASM fettpumpar typ 1200 Pump Repkit luftmotor och pumpdel 116F-181 KS F-751 KS F F-751 RAASM fettpump typ 1500 tryckförhållande 70:1 Tryckluftsdriven fettpump där stora volymer erfodras t.ex. stora centralsmörjsystem eller dylika ändamål. Max luftförbrukning ca.4300 NL /min. Max lufttryck 8 bar. Avsedd för fetter upp till NLGI 3 Anslutningsgänga luft inv. G1/2. Anslutningsgänga fett inv. G1/2. Ljudvolym vid gång 80 dba. Tätningar polyuretan. För 151F-701 används fatlock som är anpassad för den stora Ø. Om följelock ska användas rekomenderas nr Pumprör Ø 50,8 mm. Kapacitet max 7,0 kg/min med fett NLGI F F-701 Tillbehör se sid. 1:9-11 Längd sugrör 860 mm 940 mm För förpackning 50 kgs-1/4-fat 1/1-fat Vikt 41 kg 43 kg Reparationssatser till RAASM fettpumpar typ 1500 Pump Repkit luftmotor och pumpdel 152F-701 KS F-701 KS F-701

10 Flik 1 1:30 FETTPUMPAR CPL16F Påfyllningspumpar för centralsmörjsystem Tryckluftdriven pump inkl. FRL enhet för smörjning, filtrering och inställning av lufttryck. Tryckförhållande pump 50:1 med justerbar tryckredusering från 100 ner till 5 bar, avsedd för påfyllning av centralsmörjsystem och kedjesmörjsystem på skogsmaskiner. Ger hela 1500 gram/min fritt flöde. Utloppsslang 4 m 1/2 komplett med kulventil och snabbkoppling med backventil samt adapter med utv. G1/4 ingår. Pumprör Ø 30 mm. Avsedd för fettyp NLGI Anmärkning CPL60F CPL16F Utrustningen är avsedd för kg:s fat CPL60F Utrustningen är avsedd för 1/4-fat Utrustningen kan fås i andra utföranden. Offereras på begäran. Påfyllningspump för centralsmörjsystem Tryckluftdriven pump med tryckförhållande 10:1 för påfyllning av centralsmörjsystem. Ger hela 7000 gram/min fritt flöde. Utloppsslang 4 m 1/2, med kulventil och snabbkoppling med backventiler samt adapter utv. G1/4 ingår. Utrustningen är avsedd för 1/1-fat I utrustningen ingår följelock. Pumprör Ø 32 mm. Avsedd för fettyp NLGI CPL200F Utrustningen kan fås i andra utföranden. Offereras på begäran. Fettutrustning för 1/1 fat Bestående av: Tryckluftsdriven fettpump med tryckförhållande 65:1, fatlock med pumpstyrning samt följelock F. Pumplyft kan med fördel användas för styrning och lyft av pumputrustningen FP-200FF Utrustningen kan fås i andra utföranden. Offereras på begäran.

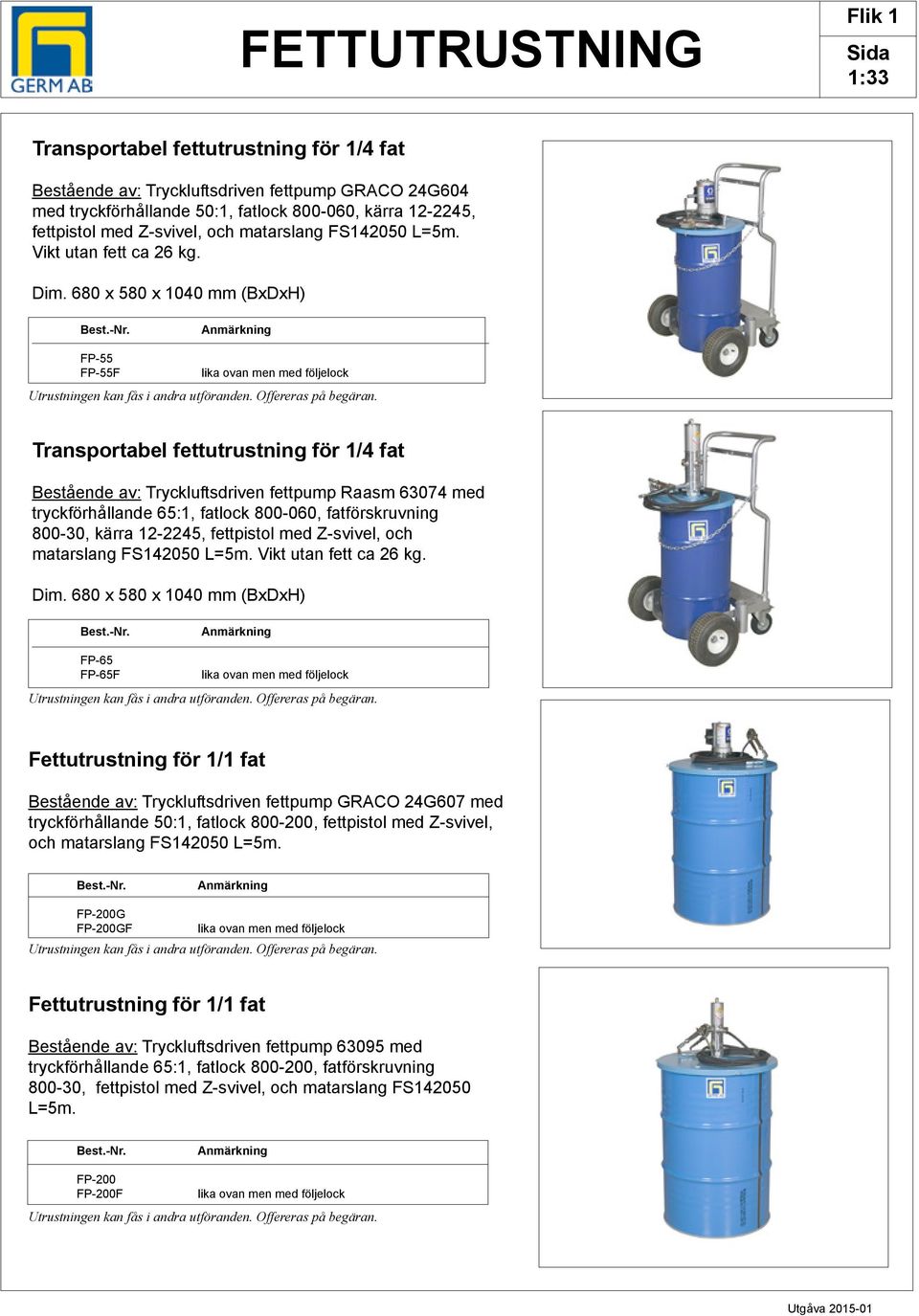

11 FETTUTRUSTNING Flik 1 1:33 Transportabel fettutrustning för 1/4 fat Bestående av: Tryckluftsdriven fettpump GRACO 24G604 med tryckförhållande 50:1, fatlock , kärra , fettpistol med Z-svivel, och matarslang FS L=5m. Vikt utan fett ca 26 kg. Dim. 680 x 580 x 1040 mm (BxDxH) Anmärkning FP-55 FP-55F lika ovan men med följelock Utrustningen kan fås i andra utföranden. Offereras på begäran. Transportabel fettutrustning för 1/4 fat Bestående av: Tryckluftsdriven fettpump Raasm med tryckförhållande 65:1, fatlock , fatförskruvning , kärra , fettpistol med Z-svivel, och matarslang FS L=5m. Vikt utan fett ca 26 kg. Dim. 680 x 580 x 1040 mm (BxDxH) Anmärkning FP-65 FP-65F lika ovan men med följelock Utrustningen kan fås i andra utföranden. Offereras på begäran. Fettutrustning för 1/1 fat Bestående av: Tryckluftsdriven fettpump GRACO 24G607 med tryckförhållande 50:1, fatlock , fettpistol med Z-svivel, och matarslang FS L=5m. Anmärkning FP-200G FP-200GF lika ovan men med följelock Utrustningen kan fås i andra utföranden. Offereras på begäran. Fettutrustning för 1/1 fat Bestående av: Tryckluftsdriven fettpump med tryckförhållande 65:1, fatlock , fatförskruvning , fettpistol med Z-svivel, och matarslang FS L=5m. Anmärkning FP-200 FP-200F lika ovan men med följelock Utrustningen kan fås i andra utföranden. Offereras på begäran.

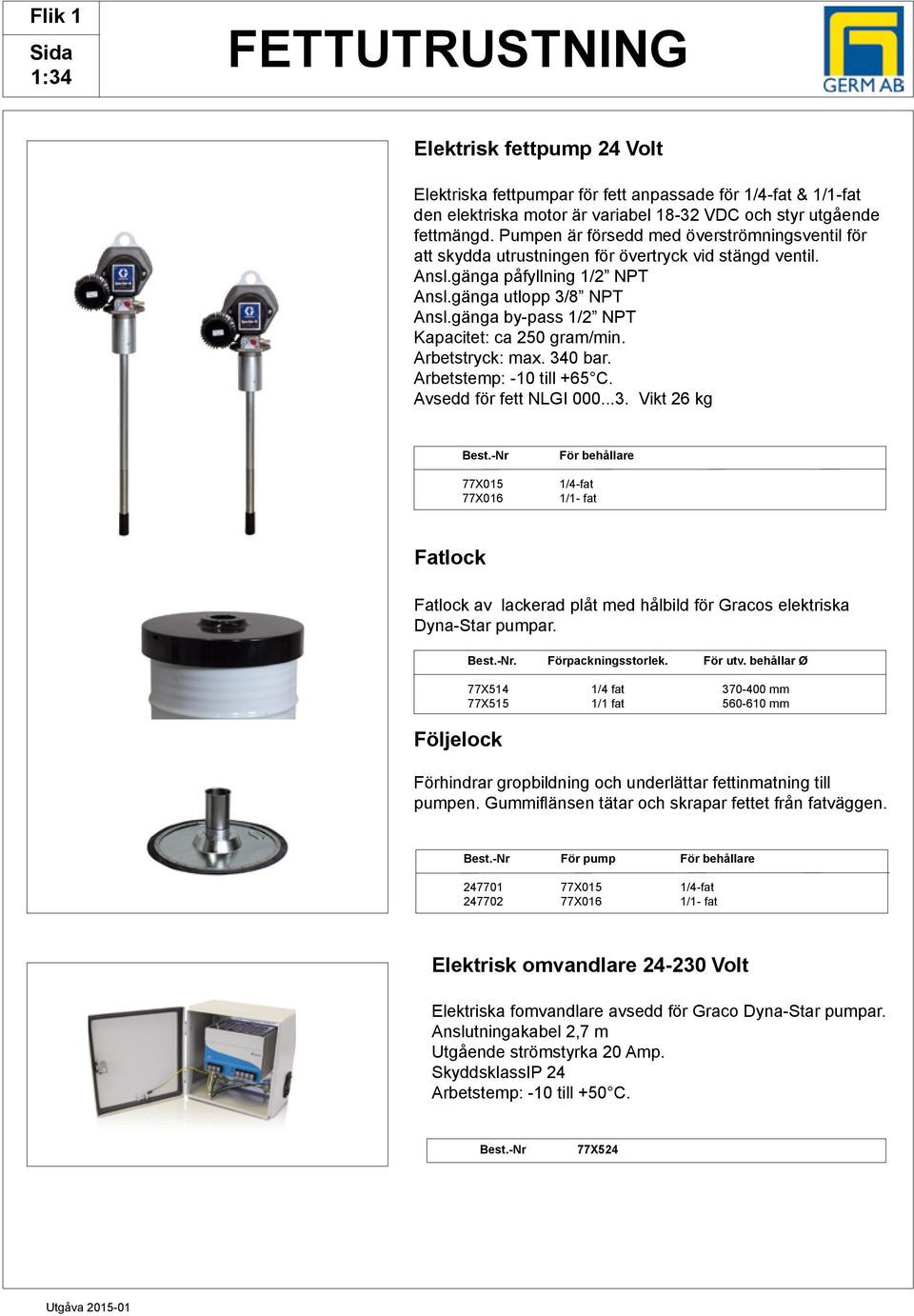

12 Flik 1 1:34 FETTUTRUSTNING Elektrisk fettpump 24 Volt Elektriska fettpumpar för fett anpassade för 1/4-fat & 1/1-fat den elektriska motor är variabel VDC och styr utgående fettmängd. Pumpen är försedd med överströmningsventil för att skydda utrustningen för övertryck vid stängd ventil. Ansl.gänga påfyllning 1/2 NPT Ansl.gänga utlopp 3/8 NPT Ansl.gänga by-pass 1/2 NPT Kapacitet: ca 250 gram/min. Arbetstryck: max. 340 bar. Arbetstemp: -10 till +65 C. Avsedd för fett NLGI Vikt 26 kg Best.-Nr 77X015 77X016 För behållare 1/4-fat 1/1- fat Fatlock Fatlock av lackerad plåt med hålbild för Gracos elektriska Dyna-Star pumpar. Följelock Förpackningsstorlek. För utv. behållar Ø 77X514 1/4 fat mm 77X515 1/1 fat mm Förhindrar gropbildning och underlättar fettinmatning till pumpen. Gummiflänsen tätar och skrapar fettet från fatväggen. Best.-Nr För pump För behållare X015 1/4-fat X016 1/1- fat Elektrisk omvandlare Volt Elektriska fomvandlare avsedd för Graco Dyna-Star pumpar. Anslutningakabel 2,7 m Utgående strömstyrka 20 Amp. SkyddsklassIP 24 Arbetstemp: -10 till +50 C. Best.-Nr 77X524

13 HANDDRIVNA PUMPAR Flik 2 2:1 Pumputrustningar bärbar med handpump Kompletta pumputrustningar inkl. behållare om 16 liter och 2 m 1/2 utloppsslang med oljeventil. Dubbelverkande handpump, med tre inställningsmöjligheter vilket ger en kapacitet av max. 0,25 l/dubbelslag. Utrustningen är anpassad för påfyllning av oljor upp till SAE 240. Påfyllningstratt ingår. Vikt utan olja 10,6 kg. Mått cm (LxBxH):22x25x Pumputrustningar med handpump Kompletta pumputrustningar inkl. behållare om 24 liter och 2 m 1/2 utloppsslang med oljeventil. Dubbelverkande handpump, med tre inställningsmöjligheter vilket ger en kapacitet av max. 0,25 l/dubbelslag. Utrustad med 2 hjul a Ø 125 mm. Utrustningen är anpassad för påfyllning av oljor upp till SAE 240. Påfyllningstratt ingår. Vikt utan olja 13,7 kg. Mått cm (LxBxH): 28x33x Pumputrustningar med handpump Kompletta pumputrustningar inkl. behållare om 65 liter och 2 m 1/2 utloppsslang med oljeventil. Dubbelverkande handpump, med tre inställningsmöjligheter vilket ger en kapacitet av max. 0,25 l/dubbelslag. Utrustad med 2 hjul a Ø 125 mm samt 2 pivothjul a 100 mm. Utrustningen är anpassad för påfyllning av oljor upp till SAE 240. Påfyllningstratt ingår. Vikt utan olja 24,0 kg. Mått cm (LxBxH): 60x42x Pumputrustning bärbar med handpump Komplett utrustning inkl. 8 liters behållare med integrerat fotstöd. Bärhandtag i pumpen samt 2 m 3/8 utloppsslang med utloppsrör Ø 15 mm. Pumpen har en kapacitet av ca 0,10 l/slag. Utrustningen är anpassad för påfyllning av oljor upp till SAE 240. Lätt att fylla på. Vikt utan olja 5,5 kg. OP-8 Pumputrustning bärbar med handpump Komplett utrustning inkl. 17 liters behållare med integrerat handtag. Utloppsslang med kulventil, L=1,5 m. Kapacitet: 0,1 liter per slag. Vikt utan olja 7,9 kg. Mått cm (LxBxH):20x40x OP-8

14 Flik 2 2:2 HANDDRIVNA PUMPUTR. Luftdriven oljepåfyllare med 16 liters behållare Komplett utrustning inkl. behållare med bärhandtag och 2 m 1/2 utloppsslang med oljeventil. Behållaren fylls med tryckluft ( max 10 bar ). Arbetstryck 3-8 bar. Behållarvolym 16 liter. Kapacitet max 4 liter/min. med SAE 80W/140 olja vid C. Vikt utan olja 9,9 kg. Påfyllningstratt ingår Luftdriven oljepåfyllare med 24 liters behållare Komplett utrustning inkl. behållare med hjulställning och 2 m 1/2 utloppsslang med oljeventil. Behållaren fylls med tryckluft ( max 10 bar ). Arbetstryck 3-8 bar. Behållarvolym 24 liter. Kapacitet max 4 liter/min. med SAE 80W/140 olja vid C. Hjul Ø 150 mm. Vikt utan olja 13,1 kg. Påfyllningstratt ingår Luftdriven oljepåfyllare med 30 liters behållare Komplett utrustning inkl. behållare med hjulställning och 2 m 1/2 utloppsslang med oljeventil. Behållaren fylls med tryckluft (max 10 bar). Arbetstryck 3-8 bar. Behållarvolym 30 liter. Kapacitet max 4 liter/min. med SAE 80W/140 olja vid C. Hjul Ø 150 mm. Vikt utan olja 15,0 kg. Påfyllningstratt ingår. POP-30 POP-30 Pumputrustning för liters fat inkl. vagn Pump, inkl. fäste för liter standardfat. Pumpfästet kan anpassas för att användas i de flesta fat. Anpassad för oljor från SAE 10/30 upp till SAE 240. Handtaget kan ställas in i tre olika utväxlingar vilket gör denna pump användbar för de flesta oljor. Eftersom pumpen är dubbelverkande ger den ett jämt flöde. Kapacitet per/dubbelslag max ca 0,22 liter vid olja typ 80W/90. Pumpen är avsedd för 1/4-1/1 fat, teleskopiskt sugrör mm i stål. Sugrör Ø 35 mm. Justerbar pumphållare ingår. 2m 1/2 slang med vinklad utloppsventil ingår. Vagnens hjul Ø 2 st 125 mm och 2 st 60 mm. I tryckförhållande 1:2,2 ger pumpen ca 0,22 liter/ dubbelslag I tryckförhållande 1:3,6 ger pumpen ca 0,17 liter/ dubbelslag I tryckförhållande 1:6,9 ger pumpen ca 0,10 liter/ dubbelslag Best.nr 30050

15 HANDDRIVNA PUMPUTR. Flik 2 2:3 Pumputrustning för liters fat inkl. vagn Komplett utrustning bestående av oljepump med utloppsrör. Kapacitet max ca 0,35 liter / slag. Max viscositet på olja är SAE 240 olja vid C. Vagnens hjul Ø 2 st 125 mm och 2 st 60 mm. Vikt utan olja 11.6 kg. (Övrig info. se pump O-490A sid 2:20) GE490A Pumputrustning för liters fat inkl. vagn Komplett utrustning bestående av vickarmspump med 1 m 3/4 utloppsslang. Kapacitet max ca 0,3 liter / dubbelslag. Används tillsammans med motoroljor med normal viscositet. Vagnenes hjul Ø 2 st 125 mm och 2 st 60 mm. Vikt utan olja 11.0 kg. (Övrig info. se pump 820 sid 2:21) GE820 Pumputrustning för liters fat inkl. vagn Komplett utrustning bestående av oljepump med med 1,5 m 3/8 utloppsslang med vinklat utloppsrör. Pumpfästet kan anpassas för att användas i de flesta fat. Kapacitet max ca 0,25 liter slag. Vagnens hjul Ø 2 st 125 mm och 2 st 60 mm. Anpassad för oljor upp till typ SAE 80/90 och liknande. Sugrör Ø 38 mm. Sugrör L= 760 mm. Vikt utan olja 12.0 kg. (Övrig info. se pump COP-60 sid 2:20) Best.nr COP-25V

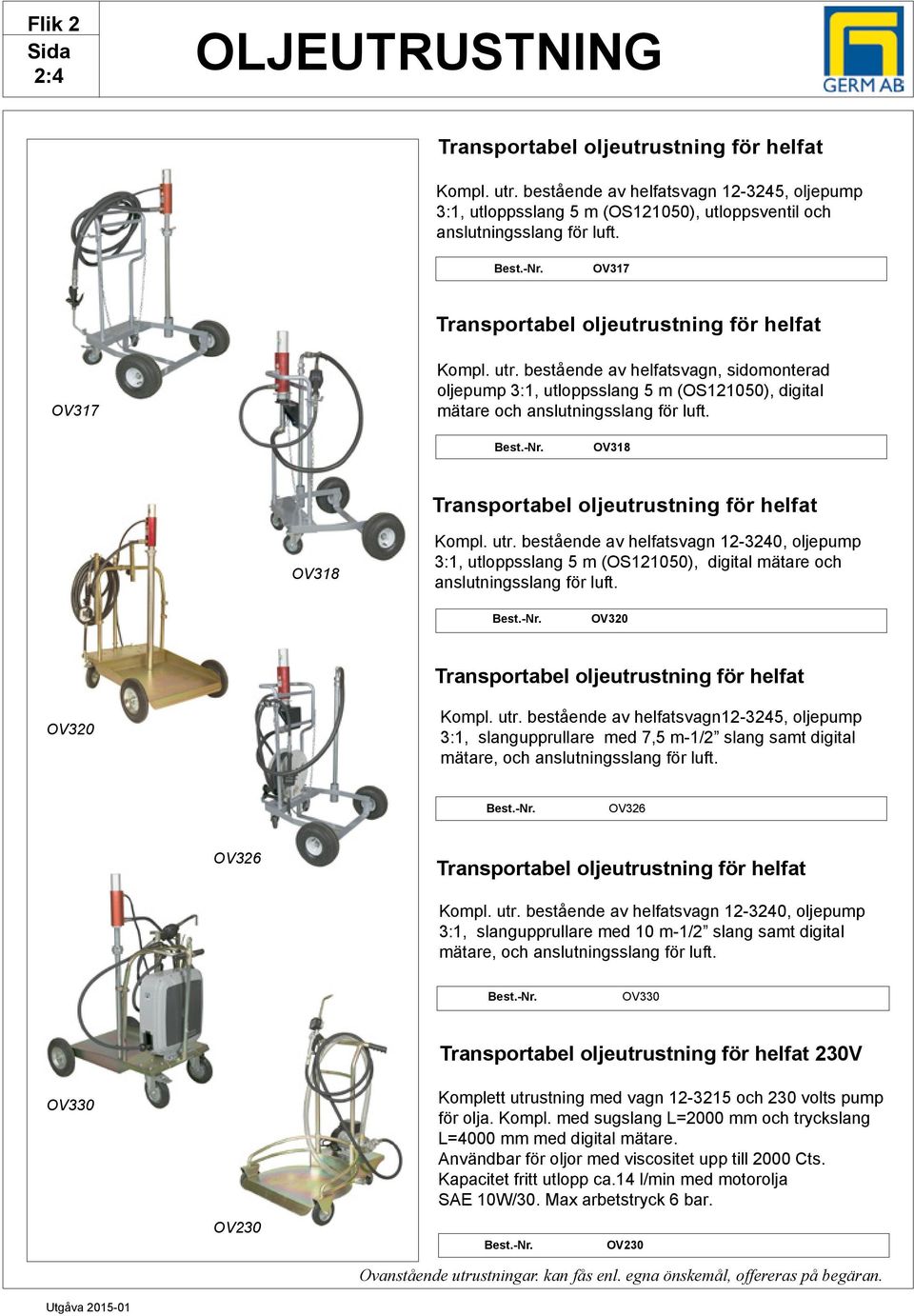

16 Flik 2 2:4 OLJEUTRUSTNING Transportabel oljeutrustning för helfat Kompl. utr. bestående av helfatsvagn , oljepump 3:1, utloppsslang 5 m (OS121050), utloppsventil och anslutningsslang för luft. OV317 Transportabel oljeutrustning för helfat OV317 Kompl. utr. bestående av helfatsvagn, sidomonterad oljepump 3:1, utloppsslang 5 m (OS121050), digital mätare och anslutningsslang för luft. OV318 Transportabel oljeutrustning för helfat OV318 Kompl. utr. bestående av helfatsvagn , oljepump 3:1, utloppsslang 5 m (OS121050), digital mätare och anslutningsslang för luft. OV320 Transportabel oljeutrustning för helfat OV320 Kompl. utr. bestående av helfatsvagn , oljepump 3:1, slangupprullare med 7,5 m-1/2 slang samt digital mätare, och anslutningsslang för luft. OV326 OV326 Transportabel oljeutrustning för helfat Kompl. utr. bestående av helfatsvagn , oljepump 3:1, slangupprullare med 10 m-1/2 slang samt digital mätare, och anslutningsslang för luft. OV330 Transportabel oljeutrustning för helfat 230V OV330 OV230 Komplett utrustning med vagn och 230 volts pump för olja. Kompl. med sugslang L=2000 mm och tryckslang L=4000 mm med digital mätare. Användbar för oljor med viscositet upp till 2000 Cts. Kapacitet fritt utlopp ca.14 l/min med motorolja SAE 10W/30. Max arbetstryck 6 bar. OV230 Ovanstående utrustningar. kan fås enl. egna önskemål, offereras på begäran.

17 OLJEUTRUSTNING Flik 2 2:13 Sugpumpar För tömning av framförallt oljor, t.ex. mindre behållare, växelhus, etc. Pumparna är tillverkade i stål. Tätningar av nitril (NBR). ST500S Volym Anmärkning Vikt/Kg ST500S 0,5 l Med sugslang utv. Ø 14 mm 0,60 ST1000S 1,0 l Med sugslang utv. Ø 14 mm 0,80 ST1000S ST1000S Sugpumpar För tömning av framförallt oljor, t.ex. mindre behållare, växelhus, etc. Pumparna är tillverkade i aluminium och har genomskinlig kropp av polypropylen. Tätningar av nitril (NBR). ST500 Volym Anmärkning Vikt/Kg ST500 0,5 l Med sugslang utv. Ø 14 mm 0,50 ST1000 1,0 l Med sugslang utv. Ø 14 mm 0,70 ST1000 Sugpumpar För tömning av t.ex. bensin, glykol, bromsvätska där volymerna och behållarna inte är så stora. Pumparna är tillverkade i aluminium och har tätningar av PTFE. HP500 UVR Volym Anmärkning Vikt/Kg HP500-UVR 0,55 l Med sugrör L=300mm 0,576 HP1000-UVR 0,96 l Med sugslang L=250mm 0, Sugrör L=300 mm Utv.Ø 12 mm för ovanstående sugpumpar Sugslang i flexibel metall L=250mm för ovanstående sugpumpar. Sugpump För tömning av t.ex. olja, bensin, glykol, bromsvätska där volymerna och behållarna inte är så stora. Pumpen lämpar sig för påfyllning/ tömning där man vill ha relativt noggrann kontroll av mängden. Tätningar av PTFE. Två skalor med 50 ml:s steg, en avsedd för tömning och en för påfyllning. Vikt 768 g. Volym 1000 ml. HP1000 UVR HV1000-DS Överföringspump För tömning eller överföring av t.ex. olja, bensin, glykol, vatten, bromsvätska där volymerna inte är så stora. Pumpen lämpar sig för påfyllning/tömning av en mängd vätskor. Tätningar av viton. Matrial som kommer i kontakt med vätskan är aluminium, mässing, PVC och viton. Volym 350 ml. Sug / tryckslang L= 2x1200 mm. SG-20

18 Flik 2 2:14 ÖVRIGT Sug & överföringspump För tömning eller överföring av t.ex. olja, bensin, glykol, vatten, där volymerna inte är så stora. Material som kommer i kontakt med vätskan är mässing, polyeten och neopren. Volym 100 ml/slag Sugslang L= 1000mm, Ø 6 mm Tryckslang L= 600 mm, Ø 12 mm Utloppsrör För slang inv. Ø Material KROK-5/8 5/8 (16mm) Stål Skyltar. Beskrivning Dim: HxB SK-M1 Skylt Motorolja 45x150 mm SK-A1 Skylt ATF-olja SK-T1 Skylt Transmissionsolja SK-G1 Skylt Glykol SK-S1 Skylt Syntetolja SK-V1 Skylt Vatten SK-L1 Skylt Luft SK-H1 Skylt Hydraulolja SK-AF Skylt Avfettning SK-SPOL Skylt Spolarvätska Skyltar med annan text offereras på begäran Hävstångspump för olja Hävstångspump med avluftningsventil avsedd för olja och löst fett. Volym 0,3 liter. Vikt 1,3 kg. Max 400 bars mottryck. Ansl. gänga pump inv. G1/8. 73-PKO Tillbehör såsom smörjrör, slang och munstycken se sid. 1:7-8

19 ANSLUTNINGSDETALJER Flik 2 2:17 Sugrör för fat och tankar Sugrörsutrustning med backventil för anslutning i inv. gänga G2, t.ex. när pumpar skall monteras på vägg. Sugslang L= 2000 mm. Ansl. gänga i slangen inv. G1 med adapter utv. G3/4. B Bild Beskrivning A 2205 Sugrörssats I stål, med slang avsedd för petroleumprodukter L=1000mm. A 1104 Sugrörssats av rostfritt stål, med slang avsedd för petroleumprodukter L=960mm B 2205L Sugrörssats I stål,med slang avsedd för petroleumprodukter L=1550mm B 1104L Sugrörssats I rostfritt material med slang avsedd för petroleumprodukter L=1260mm C Ansl.koppling (1-1 utv.) till 11741, ( beställes separat ) C Ansl.koppling (3/4-1/2) till annan pump ( beställes separat ) C Ansl.koppling (1-1/2) till annan pump ( beställes separat ) A Sugrör för fat med pumpstopp Sugrörssts med backventil och pumpstopp för luftdrivna pumpar för anslutning i inv. gänga G2, t.ex. när pumpar skall monteras på vägg. Sugslang L= 2000 mm. Längd sugrör 1000 mm. Anslutningsgänga i slangen inv. G1 med adapter utv. G3/4. Bild E 2205P E F C Sugrör för t.ex. dunkar och mindre fat Sugrörssats i med backventil för luftdrivna pumpar för anslutning i inv. gänga G2, t.ex. när pumpar skall monteras på vägg. Sugslang L= 1500 mm. Längd sugrör 550 mm. Sugrör utv. Ø 25 mm Anslutningsgänga i slangen inv. G3/4 med adapter utv. G3/4. Bild F 2203 G Sugrör för fat utan backventil H Bild Beskrivning G PA-8934M Sugrör i metall, teleskopiskt 0,6-1 m. Ansl. ggn. utv. G3/4, pumprör Ø 26 mm G PA-8934N Sugrör i metall, teleskopiskt 0,6-1 m. Ansl. ggn. utv. G1, pumprör Ø 32 mm H PA-8934 Sugrör i polypropylen, teleskopiskt 0,55-1 m. Ansl. ggn. utv. G1, pumprör Ø 32 mm

20 Flik 2 2:18 ÖVRIGT Bottenventil med pumpstopp Bottenventilen monteras i ett sugrörs botten för att förhindra att luft kommer in i rörsystem. Anslutningsgänga inv. G Bottenventil med backventil Bottenventilerna monteras i ett sugrörs botten för att förhindra att t.ex olja ska rinna tillbaka ner i fatet, vilket försvårar uppsugning av vätskan PF-601 PF-602 PF-601 PF-602 Anmärkning Inv. G1 med sil Inv. G3/4, utv. Ø 32mm A B Pumpväggfästen / fatförskruvningar Bild Beskrivning A Väggfäste med inv. gänga G2. C D B Väggfäste för membranpumpar och elektriska pumpar. C 1017 Väggfäste för 1500 & 1800 serien pumpar. D Golvstativ för anslutning med fatförskruvning IG 2. E E Fatförskruvning i aluminium för pumprör Ø 25mm, utv. gänga G Fatförskruvning i aluminium för pumprör Ø 28mm, utv. gänga G Fatförskruvning i aluminium för pumprör Ø 30mm, utv. gänga G Fatförskruvning i aluminium för pumprör Ø 32mm, utv. gänga G Fatförskruvning i aluminium för pumprör Ø 34mm, utv. gänga G Fatförskruvning i aluminium för pumprör Ø 38mm, utv. gänga G Fatförskruvning i aluminium för pumprör Ø 42mm, utv. gänga G Fatförskruvning i aluminium för pumprör Ø 45mm, utv. gänga G2. F G H. F ,5 Fatförskruvning i aluminium för pumprör Ø 32,5mm, utv. gänga G Fatförskruvning i aluminium för pumprör Ø 35mm, utv. gänga G ,5 Fatförskruvning i aluminium för pumprör Ø 38,5mm, utv. gänga G2 G P Fatförskruvning i plast för pumprör Ø 25mm, utv. gänga G P Fatförskruvning i plast för pumprör Ø 28mm, utv. gänga G P Fatförskruvning i plast för pumprör Ø 36mm, utv. gänga G P Fatförskruvning i plast för pumprör Ø 40mm, utv. gänga G2. H PA-8930 Fat/tankanslutning utv. G2 -utv.g1 ( inv. G1 för sugröret) PA-9160 Fat/tankanslutning utv. G2 -utv.g3/4 ( inv. G1 för sugröret) Oljesilar med intregrerad kulventil Monteras i rörledning för att förhindra skador på pumpar och mätverk p.g.a. föroreningar. Hus av mässing, silinsats av rostfritt stål. Max arbetstryck 50 bar. Filtreringsgrad:400 my. Inv. gängor G1/ G3/4

21 ÖVRIGT Flik 2 2:23 Tryckbrytarautomatik Tryckbrytare för start/stopp av framförallt elektriska oljepumpar. Pumpen startar när man öppnar utloppsventilen och stoppar när trycket överstiger ett inställt maxtryck. Blocket är försett med uttag för kontroll av arbetstryck. Tryckströmbrytare har membran av nitril. Ansl. gänga i tryckströmbrytare UG G1/4. Ansluts till 6-250V AC eller DC på huvudpolen, IP65. Max kontaktbelastning vid 250V AC är 4 amp. Ansl.gänga i blocket är IG G3/4. Tryckdifferansen måste motsvara 10-20% av inställt värde. Best.-Nr Arbetstrycksområde TB-1,5 0,3-1,5 bar (+/- 0,2 bar) TB-10 1,0-10,0 bar (+/-0,5 bar) Digital tidstyrning Utrustningen kan t.ex. användas för att stänga en magnetventil under nätter och helger då ingen vistas i byggnaden eller starta en kompressor eller något annat där man önskar ett automatiskt on/off. Man kan ställa tidstyrningen manuellt om så önskas vilket överstyr det som inprogrammerats. Ansl. till 230 Volt. Max utgående 16 amp 3840 Watt. Skyddsklass IP 41. Man kan programmera max on/off per dag, minsta intervalltid är 15 min. Batterireserv 130 timmar. Dim: ( HxBxD ) 175x85x105 (mm) Digital tidstyrning med magnetventil Utrustningen kan t.ex. användas för att stänga inkommande luft till en luftdriven pump under nätter och helger då ingen vistas i lokalen. Övrig teknisk info se M Bärhandtag Bärhandtag för elektriska pumpar 3001

22 Flik 2 2:24 ELEKTRISKA PUMPAR Batteridriven pump för fat & IBC Pump speciellt anpassad för pumpning av hydraulolja, diesel, urea, bio diesel, tvättmedel, vattenbaserade media, glykol inom viscositetsområdet cts. Inbyggd säkring mot överbelastning. LED indikator. Denna pump är i första hand anpassad för montering i fat eller IBC för överföring. Pumpen är självsugande ca. 1,5 m. Pumpen är utrustad med on/off brytare. Kapacitet fritt utlopp ca. 28 l/min med vatten. Ett 19,2 V NiCd batteri 1500 mah och batteriladdare ingår. Laddningstid ca.1 timme. Teleskopiskt sugrör L= mm med UG 2. Utloppsslang L= 2 m med ventil med rostfritt utloppsrör. Vikt 5,0 kg. Best.-Nr Oljepump EA-65 Kugghjulspump speciellt anpassad för pumpning av olja. Denna pump är i första hand anpassad för distributionssystem eller där långa ledningar förekommer. Pumpen är självsugande (ca. 2,5 m) och har en bra pumpförmåga även när mycket tjocka oljor pumpas. Pumpen är utrustad med ställbar överströmningsventil. Inställbart arbetstryck 6-8 bar. On/off brytare ingår. Kapacitet fritt utlopp ca. 55 l/min med motorolja 10W/30. Fläktkyld motor 2,2 kw, 1400 Rpm, 230 V 1-fas, Amp, skyddsklass IP 55. Anslutningsgängor inv. G11/4. Inbyggnadsmått: 200 x 580 x 270 mm (B x L x H). Vikt 26,3 kg. Best.-Nr EA-65 Oljepump för fat Kugghjulspump speciellt anpassad för pumpning av olja. Denna pump är i första hand anpassad för montering i fat eller tank och kan med fördel användas för överföring eller i mindre distributionssystem där relativt korta ledningslängder förekommer. Pumpen är självsugande (ca. 2,5 m) och har en bra pumpförmåga även när tjockare oljor pumpas. Användbar med oljor upp till SAE 90. Pumpen är utrustad med överströmningsventil. Max arbetstryck 4,5 bar. On/off brytare och 750 mm anslutningskabel ingår. Kapacitet fritt utlopp max ca. 17 l/min med motorolja 10W/30. Fläktkyld motor 1/2 HP, 1440 Rpm, 230 V 1-fas, 6 Amp, skyddsklass IP 55. Sugrör L=850 mm i två delar med UG 2.Utloppsslang L= 2400 mm med kulventil. Vikt 16,0 kg. Best.-Nr OMP-220

23 ELEKTRISKA PUMPAR Flik 2 2:27 Oljepump 12 eller 24 volt Kugghjulspump speciellt anpassad för pumpning av olja. Pumpen är försedd med överströmmningsventil och är självsugande (ca. 2,5 m). Kapacitet fritt utlopp ca. 25 l/min med motorolja 20W/50 vid +25ºC. Anslutningsgängor inv. G1/2. Motor 0,55 kw, skyddsklass IP 55.Motorn är fläktkyld. Max arbetstryck ca 7 bar. Max viscositet 2000 Cts. 2 m batterikabel ingår. Bärhandtag finns som extra tillbehör. Inbyggnadsmått: 143 x 300 x 173 mm (B x L x H). Vikt 8,5 kg. Strömförbrukning Spänning Varvtal EA-90 12V Amp 12 Volt 1500Rpm EA-90 24V AMp 24 Volt 1800 Rpm Oljepump 12 eller 24 volt Kugghjulspump för överföring av t.ex. hydraul och motoroljor etc. Pumphuset är tillverkad i aluminium. Tätningar av nitrilgummi. Pumpen är självsugande (ca. 2 m). Skyddsklass motor IP 55. Anslutningsgängor inv. G3/4. Ljudnivå ca 65 dba. On/off brytare ingår. Inbyggnadsmått: 90 x 215 x 157 mm (B x L x H). Vikt 3,0 kg. Kapacitet fritt utlopp ca l/min med motorolja SAE 10W/30. Arbetstryck Strömförbrukning Spänning Max viscositet V602-12V 4 bar 35 Amp 12 Volt 2000 Cts V602-24V 4 bar 24 Amp 24 Volt 2000 Ctc Oljepump 12 eller 24 volt Kugghjulspump för överföring av te.x hydraul och motoroljor etc. Pumphuset är tillverkad i aluminium. Tätningar av nitrilgummi. Pumpen är självsugande (ca. 2 m). Skyddsklass motor IP 55. Anslutningsgängor inv. G1/2. Ljudnivå ca 65 dba. On/off brytare ingår. Max viscositet 2000 Cts. Vikt 4,9 kg. Kapacitet fritt utlopp ca.4-6 l/min med motorolja SAE 10W/30. V601-12V Arbetstryck Strömförbrukning Spänning Inbyggnadsmått BxLxH V601-12V 5 bar 16 Amp 12 Volt 97x254x158mm V V 9 bar 25 Amp 97x268x158mm V601-24V 5 bar 25 Amp 24 Volt 97x254x158mm V V 9 bar 12 Amp 97x268x158mm V V Kugghjulsdriven pump 12 eller 24 volt Kugghjulspump för överföring av olika media som t.ex. hydraul och motoroljor, vatten, glykol, diesel etc. Pumpen är tillverkad i brons med rostfri pumpaxel samt kugghjul av brons med PTFE beläggning. Max arbetstryck 1,5 bar. Pumpen är självsugande (ca. 1,3 m). Kapacitet fritt utlopp ca l/min med motorolja SAE 10W/30. Anslutningsgängor inv. G3/8. Skyddsklass IP 65. Inbyggnadsmått: 101 x 179 x 95 mm (B x L x H). Vikt 2,7 kg. Strömförbrukning Spänning GARDA2-12V 20 Amp 12 Volt GARDA2-24V 10 Amp 24 Volt

24 Flik 2 2:28 VAKUUMPUMPAR DOA-P101-JKVL Vakuumpump stor för reparationer i hydraulsystem Vakuumpump av membrantyp för i första hand vakuumsättning av hydraultankar. Pumpen är bl.a. anpassad för att bygga upp vakuum i hydraultankar så att inte olja skall läcka ut under reparationer i hydraulsystem. Pumpen är utrustad med överströmningsventil så att önskad vakuumnivå kan ställas in. Normalt ställs vakuumnivån in på max 30% vid vakuumsättning av hydraultankar, detta för att dessa inte skall sugas ihop. Normalt ansluts pumpen till ett ventilationshål i hydraultanken eller i ett tanklock med borrat hål. Övriga eventuella lufthål i tanken måste tätas vid vakuumsättning. Säkerställ så att olja inte kan rinna in i pumpen, då den endast är gjord för luft. Eftersom pumpen även kan användas som kompressor (endast DOA-P101-JKVL) för tex påfyllning av däck gör detta att man får två användbara funktioner i samma enhet. Pumpen klarar kontinuerlig drift och avgiven luft är helt oljefri. Max avgiven mängd luft vid fritt utlopp ca 30 lit./min. Max arbetstryck luft 4,2 bar. Max vakuumnivå 85%. Ansl. gänga vakuum inv. G 1/4. Ansl. gänga luft inv. G 1/4. Motor 24 Volt, 7 Amp, 90 W / 2100 Rpm, öppen motorkapsling. 8 meter kabel med strömbrytare och universalkontakt samt bärhandtag ingår. Pumpen levereras utan slangsats.vikt ca 7,5 kg. Inbyggnadsmått : 250x170x280 mm (LxBxH ) DOA-P101-JKV Utförande DOA-P101-JKVL Med luft och vakuumanslutning DOA-P101-JKV Med enbart vakuumanslutning Vätskefälla finns som extra utrustning för att undvika risken att få in olja i vakuumpumparna Vakuumpump mindre för reparationer i hydraulsystem Vakuumpump av membrantyp för i första hand vakuumsättning av hydraultankar. Pumpen är bl.a. anpassad för att bygga upp vakuum i hydraultankar så att inte olja skall läcka ut under reparationer i hydraulsystem. Den här mindre modellen har halva kapaciteten i fri avgiven mängd luft jämfört med den större modellen, men brukar räcka till i de flesta fall. Pumpen är utrustad med vakuumventil så att önskad vakuumnivå kan ställas in. Den har manometer som visar hur mycket vakuum som uppnås. Normalt ställs vakuumnivån in på max 30% vid vakuumsättning av hydraultankar, detta för att dessa inte skall sugas ihop. Normalt ansluts pumpen till ett ventilationshål i hydraultanken eller i ett tanklock med borrat hål. Övriga eventuella lufthål i tanken måste tätas vid vakuumsättning. Säkerställ så att olja inte kan rinna in i pumpen, då den endast är gjord för luft. Pumpen klarar kontinuerlig drift och avgiven luft är helt oljefri. Max avgiven mängd luft vid fritt utlopp ca 15 lit./min. Max arbetstryck luft 4,2 bar. Max vakuumnivå 85%. Ansl. gänga vakuum inv. G 1/4. Ansl. gänga luft inv. G 1/4. Motor 24 Volt, 3,2 Amp, 50 W / 1800 Rpm, öppen motorkapsling. 8 meter kabel med strömbrytare och universalkontakt samt bärhandtag ingår. Pumpen levereras utan slangsats. Vikt ca 4,0 kg. Inbyggnadsmått : 230x115x160 mm (LxBxH ) MOA-P101-JK

25 MÄTARE Flik 2 2:35 Mätare med digital display för slangmontage. Mätare med tvåfingersavtryckare av ovalhjulstyp för flöde 0,4-19,0 liter/min. Mätaren kan användas till både olja och ren glykol. Noggrannhet +/-0,5%. Hus tillverkat i slagtålig acetalplast. Viscositetsområde Cts. Progressiv avtryckare för kontrollerat flöde. En LCD-display visar avgiven mängd och totalt mängd. 10,5 mm stora siffror på arbetsdisplayen. Arbetsdisplayen visar volymen per 0,01 liter. Displayen för totalvolym visas som max 999,99 liter. Arbetstemperatur -/+0 C till +50 C. Som drivkälla används 1 st 9V och det räcker ca.1 år. Tätningar av NBR. Max arbetstryck 70 bar. Ansl.gänga inv. G1/2. Vikt: ca 1,4 kg. 24F886 24F887 24F888 24F886 24F887 24F888 Modell med Slang böjt utlopp, inkl. svivel och non drip munstycke Slang rakt utlopp, inkl. svivel och non drip munstycke Rörutlopp, inkl. svivel och non drip munstycke Förinställbar digital mätare för max 19 l/min Digital förinställbar mätare med tvåfingersavtryckare av oval kugghjulstyp för olja och ren glykol, ej kröningsbar. För flöde 0,4-19 liter/min. Hus tillverkat i slagtålig acetalplast. Tätningar av NBRl. Viscositetsområde Cts. 2 displayer för avgiven mängd och totalt. 10,5 mm stora siffror på arbetsdisplayen och 5 mm på total-displayen. Arbetsdisplayen visar volymen per 0,10 liter. Förinställbar volym 0,1-99,99 liter. Displayen för totalvolym visas per liter med max 6 siffror (999999). Arbetstemperatur -/+0 C till +50 C. Som drivkälla används 1 st 9V och det räcker ca. 6 månader. Max arbetstryck 70 bar. Ansl.gänga inv. G1/2. Noggrannhet+/- 0,5%. Vikt ca 1,4 kg. 24F890 24F889 24F890 24F889 Modell med Rörutlopp, inkl. svivel och automatiskt non drip munstycke Slang utlopp, inkl. svivel och automatiskt non drip munstycke Förinställbar digital mätare för max 53 l/min med repitionsmöjlighet Digital förinställbar mätare med helhandsavtryckare av oval kugghjulstyp för olja och ren glykol, ej kröningsbar. Vattentät. Flöde 0,4-53 liter/min. Hus tillverkat i aluminium. Tätningar av NBR. Viscositetsområde Cts. 2 displayer för avgiven mängd och totalt. 10,5 mm stora siffror på arbetsdisplayen och 5 mm på totaldisplayen. Arbetsdisplayen visar volymen per 0,10 liter. Förinställbar volym 0,1-999,99 liter. Displayen för totalvolym visas per liter med max 6 siffror (999999). 3 st programerbara förinställningar kan sparas. Arbetstemperatur -4 C till +70 C. Som drivkälla används 4 st AA batterier som räcker ca. 6 månader. Max arbetstryck 100 bar. Ansl.gänga inv. G3/4. Noggrannhet+/- 0,5%. Vikt ca 2,3 kg. 24H118 24H118 24H120 Modell med Rörutlopp, inkl. svivel och automatiskt non drip munstycke Slang utlopp, inkl. svivel och automatiskt non drip munstycke 24H120

26 Flik 2 2:36 MÄTARE Mätare med digital display för slangmontage. PF-376 PF-377 Mätare av oval kugghjulstyp. Flöde 1-20 liter/min. Mätaren kan användas till både olja, diesel och ren glykol. Progressiv avtryckare för kontrollerat flöde. Hus tillverkat i aluminium med intregrerat skydd. Viscositetsområde Cts. 2 displayer för avgiven mängd och totalt. 11,5 mm stora siffror på arbetsdisplayen och 5 mm på totaldisplayen. Arbetsdisplayen visar volymen per 0,01 liter. Displayen för totalvolym visas per liter. Arbetstemperatur -10 C till +50 C. Tryckfall över mätaren är <0,5 bar. 2x1,5V (AAA) batterier används som drivkälla och dessa räcker i ca. 1,5 år. Batterikontroll finns. Max arbetstryck 70 bar. Ansl.gänga inv. G1/2. Vikt: ca.1,5 kg. PF-378 PF-376 PF-377 PF-378 Modell med Rörutlopp, inkl. svivel och automatiskt non drip munstycke Slang och vinklat utlopp, inkl. svivel och automatiskt non drip munstycke Slang och tillbakavinklat utlopp, inkl. svivel och non drip munstycke Mätare med digital display för stora flöden PF-845 PF-847 PF-846 Mätare av oval kugghjulstyp för flöde 1-70 liter/min. Mätaren kan användas till både olja och ren glykol. Hus tillverkat i aluminium. Justerbar progressiv utloppsmängd. Viscositetsområde Cts (SAE 5 - SAE 240). Progressiv avtryckare för kontrollerat flöde. En LCD-display visar avgiven mängd och totalmängd.11,5 mm stora siffror på arbetsdisplayen. Arbetsdisplayen visar volymen per 0,01 liter. Displayen för totalvolym visas per liter. Arbetstemperatur -20 C till +50 C. 2x 1,5V (AAA) batterier används som drivkälla och dessa räcker i ca. 1,5 år. Max arbetstryck 70 bar. Ansl.gänga inv. G3/4. Noggrannhet +/- 0,5%. Vikt: ca 2,6 kg. PF-845 PF-846 PF-847 Modell med Rörutlopp, vinklat med fritt flöde, inkl. svivel Rörutlopp, vinklat, inkl. svivel och non drip munstycke Slang L=300 mm, inkl. svivel och non drip munstycke Digitala mätare Digitala mätare av ovalhjulstyp för olika typer av media. Husen är tillverkade i aluminium. Nogrannhet <+/- 0,5% inom flödesområdet. För ledningsmontage, men kan även användas med handtag Tryckfall över mätaren vid maxflöde: Mindre än 0,5% Inbyggnadsmått mm: Inbyggnadsmått mm: x90x55 (LxBxH) 94x92x77 (LxBxH) Benämning Media Flöde Max tryck Ansl. ggn Mätare O,D,G 1-35 lit/ min 70 bar Inv. G1/ Mätare O,D,G 1-70 lit/min 70 bar Inv. G3/4 Kompatiblitet media: O står för olja. D står för Diesel. G står för glykol

27 MÄTARE Flik 2 2:37 Mekaniska oljemätare för slangmontage Mekanisk mätare för olja, ej kröningsbar. Max flöde 15 l/min. Min. flöde 1,5 lit/min. Min. avläsning är en liter. 0-ställbar visare. Gradering 0-1 lit. respektive 1-10 lit./varv. Totalräkneverk 9999 liter. Max arbetstryck 69 bar. Arbetstemperatur -40 C till +60 C. Noggrannhet +/- 0,65% Viscositetsområde Cts. Ansl. gänga inv. G1/2. Mätaren levereras med utloppsslang och inloppssvivel. Vikt 2,7 kg. 24V045 Förinställbar oljemätare för slangmontage Mekanisk mätare för olja, ej kröningsbar. Max flöde 15 l/min. Min. flöde 1,5 lit./min. 0-ställbar visare. Förinställbar 0-60 liter. Totalräkneverk 9999 liter. Max arbetstryck max 69 bar. Arbetstemperatur -40 C till +60 C. Viscositetsområde Cts. Ansl. gänga inv. G1/2. Noggrannhet +/- 0,65%. Mätaren levereras med utloppsrör och inloppssvivel. Vikt 2,7 kg 24V057

28 Flik 2 2:38 OLJEDISTRIBUTÖRER Oljebar Kompletta enheter med spilloljeuppsamling, monteras på vägg. Utrustningen kan leverera olja inom området 1-35 lit/min beroende på vilken pump utrustningen är sammankopplad med. Genom att föra spaken kan du fylla upp olja i mått. Utrustningen levereras med eller utan digitala mätare.noggrannhet +/- 0,5% inom flödesområdet då mätare finns monterad. Max arbetstryck 30 bar. Viscositetsområde: cst. Dim. 555mm x 670mm x 435mm (165) (B x H x D). Anmärkning Oljebar med 3 utlopp utan mätare Oljebar med 3 utlopp försedd med digitala mätare Utrustningen levereras med 3 utlopp som standard men kan fås med färre utlopp. Offereras. Tappkran Tappkran av aluminium avsedd för oljebar och dylikt. Ventil med stänkskyddsfilter för att undvika stänk vid tappning, öppnas med svivlande spak. Tappkranen stänger automatiskt efter det att kranen släpps. Försedd med fläns för anslutning mot plåt, hål Ø 34 mm. Ansl.gänga ventilhus inv. G1/2 och utv. G3/4. Max. arbetstryck 30 bar Tappkran Tappkran av aluminium med anslutningssats avsedd för montage direkt på pneumatisk oljepump. Ventil med stänkskyddsfilter för att undvika stänk vid tappning, öppnas med svivlande spak. Tappkranen stänger automatiskt efter det att spaken släpps. Försedd med utv. G3/4. Max. arbetstryck 30 bar
