Mätverk & Ventiler Innehåll:

Transkript

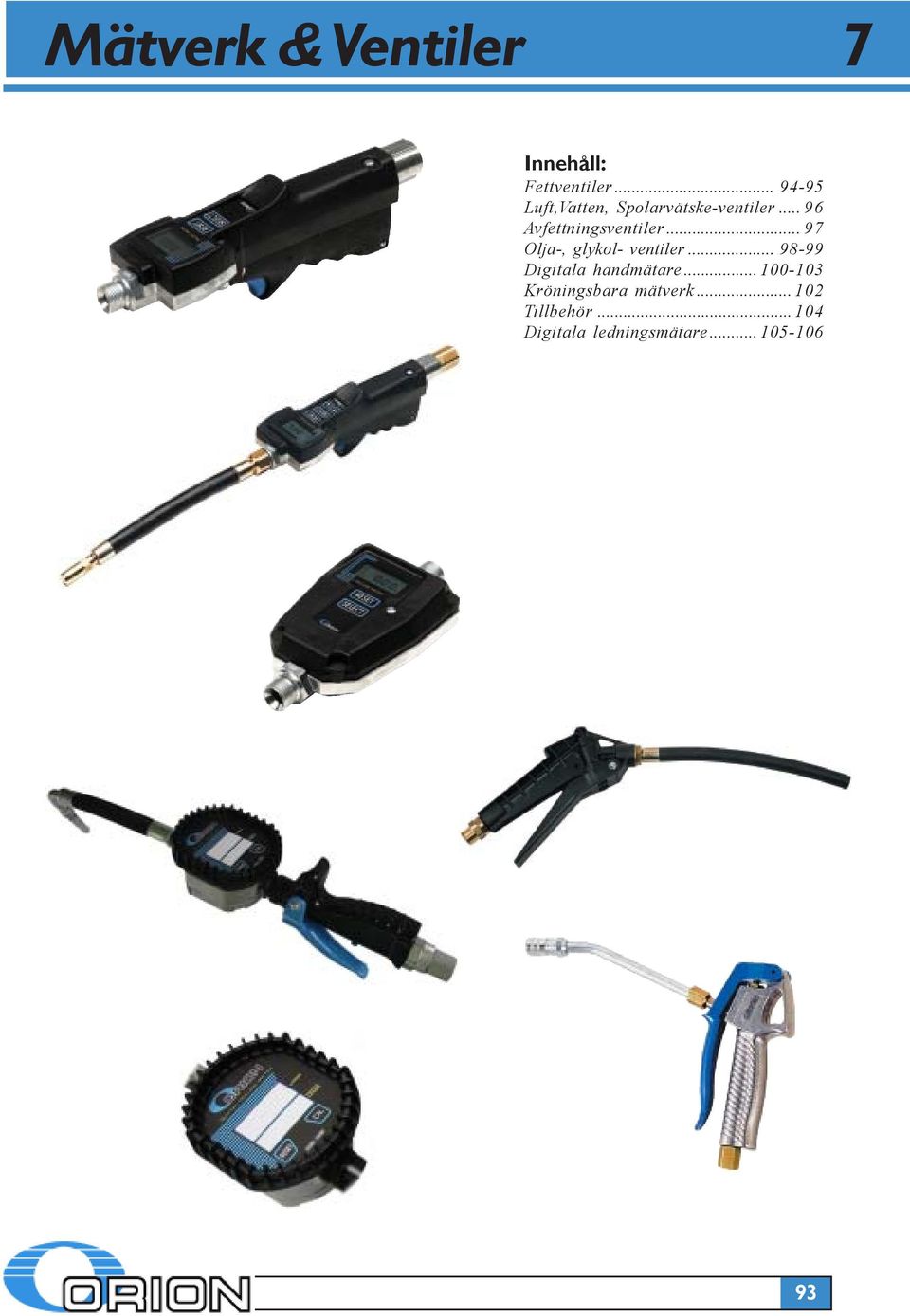

1 Mätverk & Ventiler 7 Innehåll: Fettventiler Luft,Vatten, Spolarvätske-ventiler Avfettningsventiler Olja-, glykol- ventiler Digitala handmätare Kröningsbara mätverk Tillbehör Digitala ledningsmätare

2 7 Fettventiler Fettventil Inkl. utloppsrör och hydraulisk koppling, anslutningsgänga G1/4 (inv), max tryck 50 MPa (500 bar), vikt 550 gr. Ansl.gänga Max tryck Fettventil G1/4 (inv) 50 MPa (500 bar) Förbättrat utförande! Högtrycksfettventil Trycket kan höjas upp till 80 MPa (800 bar) genom att pumpa med handtaget. Avlastningsventil och filter ingår. Anslutningsgänga Max anslutningstryck Högtrycksfettventil G 1/4 (utv) 50 MPa (500 bar) Försedd med inloppsfilter och avlastningsventil OBS! Får ej användas med utloppsslang. Högtrycksfettventil Trycket kan höjas upp till 80 MPa (800 bar) genom att pumpa med handtaget. Anslutningsgänga Max anslutningstryck Högtrycksfettventil G 1/4 (utv) 50 MP (500 bar) OBS! Får ej användas med utloppsslang. Komponentsats med Fettventil Fettventil (14612) med 450 mm utloppsslang och z-svivel passar till fettslang med G1/4 gänga OBS! Köp till adapter när 3/8 slangupprullare används

3 7 Fettmätverk & tillbehör Fettmätare Nollställbar trippmätare. Totalräkneverk som inte är nollställbart. Drivs av 2 st 1,5 V AAA batterier. Max arbetstryck 50 MPa(500 bar). Flöde max 1000 gr/min. Noggrannhet +/- 3 %. Kalibrerbar. Ansl.gänga Max tryck Mätverk med fettventil G1/4 (inv) 50 MPa (500 bar) Endast mätverk G1/4 (inv) 50 MPa (500 bar) Svivlar för fett Möjliggör smidig hantering av fettslangar även vid högt tryck. För bästa resultat skall en rak svivel monteras mellan pump och utloppsslang samt en z-svivel mellan utloppsslang och fettpistol Ansl. gängor Max. tryck Rak svivel G1/4 (utv) - G1/4 (inv) 50 MPa (500 bar) Z-svivel G1/4 (utv) - G1/4 (inv) 50 MPa (500 bar) Z-svivel 1/4 NPT(utv) - 1/2-27(utv) 50 MPa (500 bar) Z-svivel G1/8 (utv) - G1/4 (inv) 50 MPa (500 bar) Adapter G 3/8 (utv)- G1/4 (utv) 50 MPa (500 bar) Muff (0105-2) G1/8 (inv-inv) 50 MPa (500 bar) Adapter G1/4(utv) -3/8 NPT (utv) 50 MPa (500 bar) Utloppsslangar till fettventil Högtryckslangar, 3/16 i.d., max tryck 40 MPa (400 bar), pressade kopplingar. Slang längd Ansl.gänga Utloppsslang 200 mm G1/8 (utv - utv) Utloppsslang 300 mm G1/8 (utv - utv) Utloppsslang 450 mm G1/8 (utv - utv) Utloppsslang 2500 mm G1/8 (utv - utv)

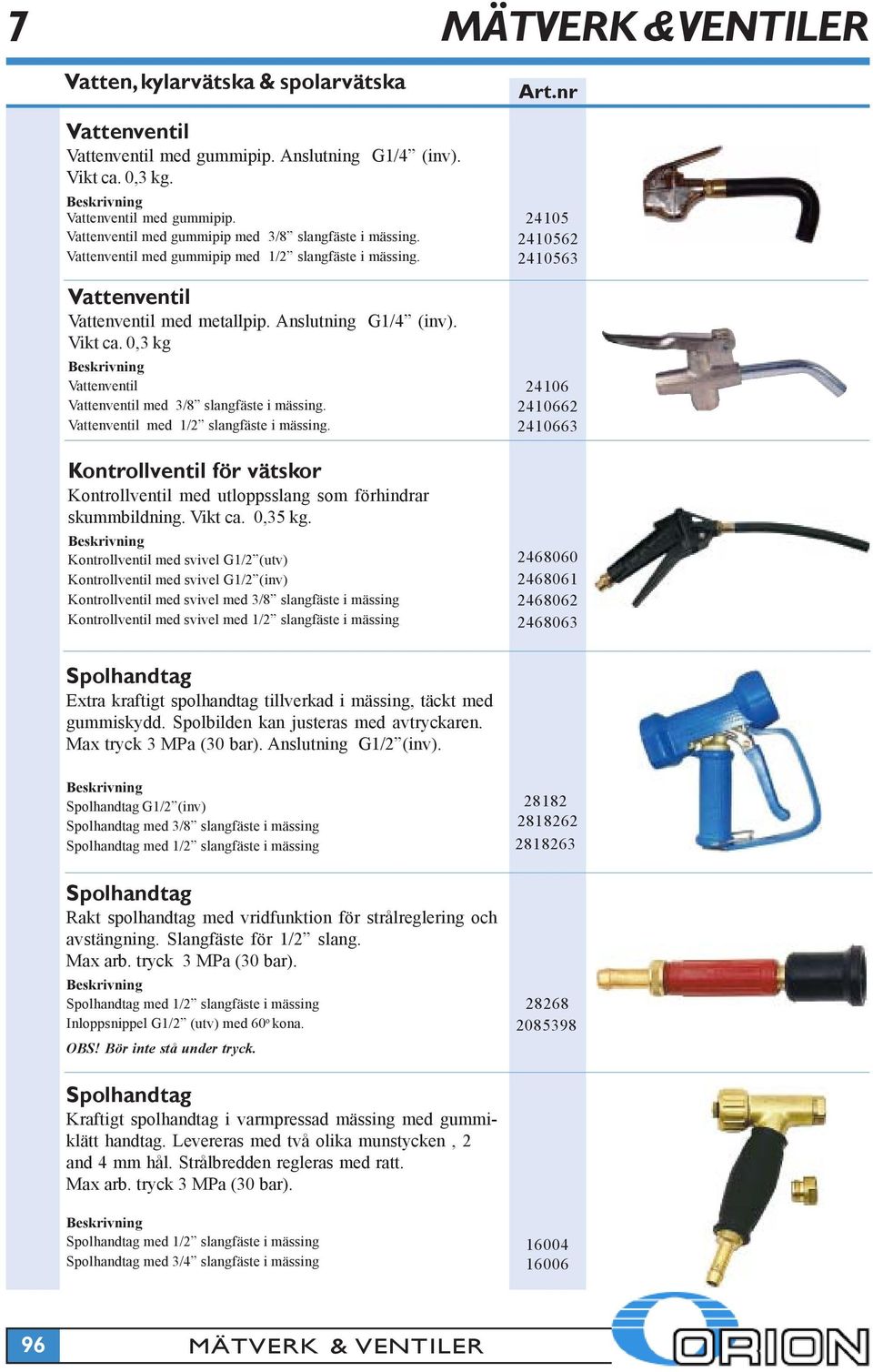

4 7 Vatten, kylarvätska & spolarvätska Vattenventil Vattenventil med gummipip. Anslutning G1/4 (inv). Vikt ca. 0,3 kg. Vattenventil med gummipip. Vattenventil med gummipip med 3/8 slangfäste i mässing. Vattenventil med gummipip med 1/2 slangfäste i mässing. Vattenventil Vattenventil med metallpip. Anslutning G1/4 (inv). Vikt ca. 0,3 kg Vattenventil Vattenventil med 3/8 slangfäste i mässing. Vattenventil med 1/2 slangfäste i mässing. Kontrollventil för vätskor Kontrollventil med utloppsslang som förhindrar skummbildning. Vikt ca. 0,35 kg. Kontrollventil med svivel G1/2 (utv) Kontrollventil med svivel G1/2 (inv) Kontrollventil med svivel med 3/8 slangfäste i mässing Kontrollventil med svivel med 1/2 slangfäste i mässing Spolhandtag Extra kraftigt spolhandtag tillverkad i mässing, täckt med gummiskydd. Spolbilden kan justeras med avtryckaren. Max tryck 3 MPa (30 bar). Anslutning G1/2 (inv). Spolhandtag G1/2 (inv) Spolhandtag med 3/8 slangfäste i mässing Spolhandtag med 1/2 slangfäste i mässing Spolhandtag Rakt spolhandtag med vridfunktion för strålreglering och avstängning. Slangfäste för 1/2 slang. Max arb. tryck 3 MPa (30 bar). Spolhandtag med 1/2 slangfäste i mässing Inloppsnippel G1/2 (utv) med 60 o kona. OBS! Bör inte stå under tryck Spolhandtag Kraftigt spolhandtag i varmpressad mässing med gummiklätt handtag. Levereras med två olika munstycken, 2 and 4 mm hål. Strålbredden regleras med ratt. Max arb. tryck 3 MPa (30 bar). Spolhandtag med 1/2 slangfäste i mässing Spolhandtag med 3/4 slangfäste i mässing

5 7 Avfettning & Blåspistol Ventil med sprayrör Avsedd för avfettningsmedel. Består av ventil med 580 mm långt sprayrör med två munstycken, varav det ena är ställbart. Anslutningsgänga G 3/8 (utv). Max arb. tryck 3,5 MPa (35 bar). Tillverkad i mässing. Ventil med sprayrör Ställbart munstycke Ventil (24680) med sprayrör Avsedd för avfettningsmedel. Består av ventil med långt sprayrör, 915 mm, med två munstycken för vattenbaserat resp. petroleumbaserat rengöringsmedel. Anslutning i svivel G½ (inv). Ventil med sprayrör Ställbart munstycke Blåspistol Blåspistol för effektiv rengöring, tillverkad av slagtålig plast med ergonomiskt handtag. Utloppsrörets längd ca. 100 mm. Ansl.gänga Vikt(ca.) Blåspistol G1/4 (inv) 100 g

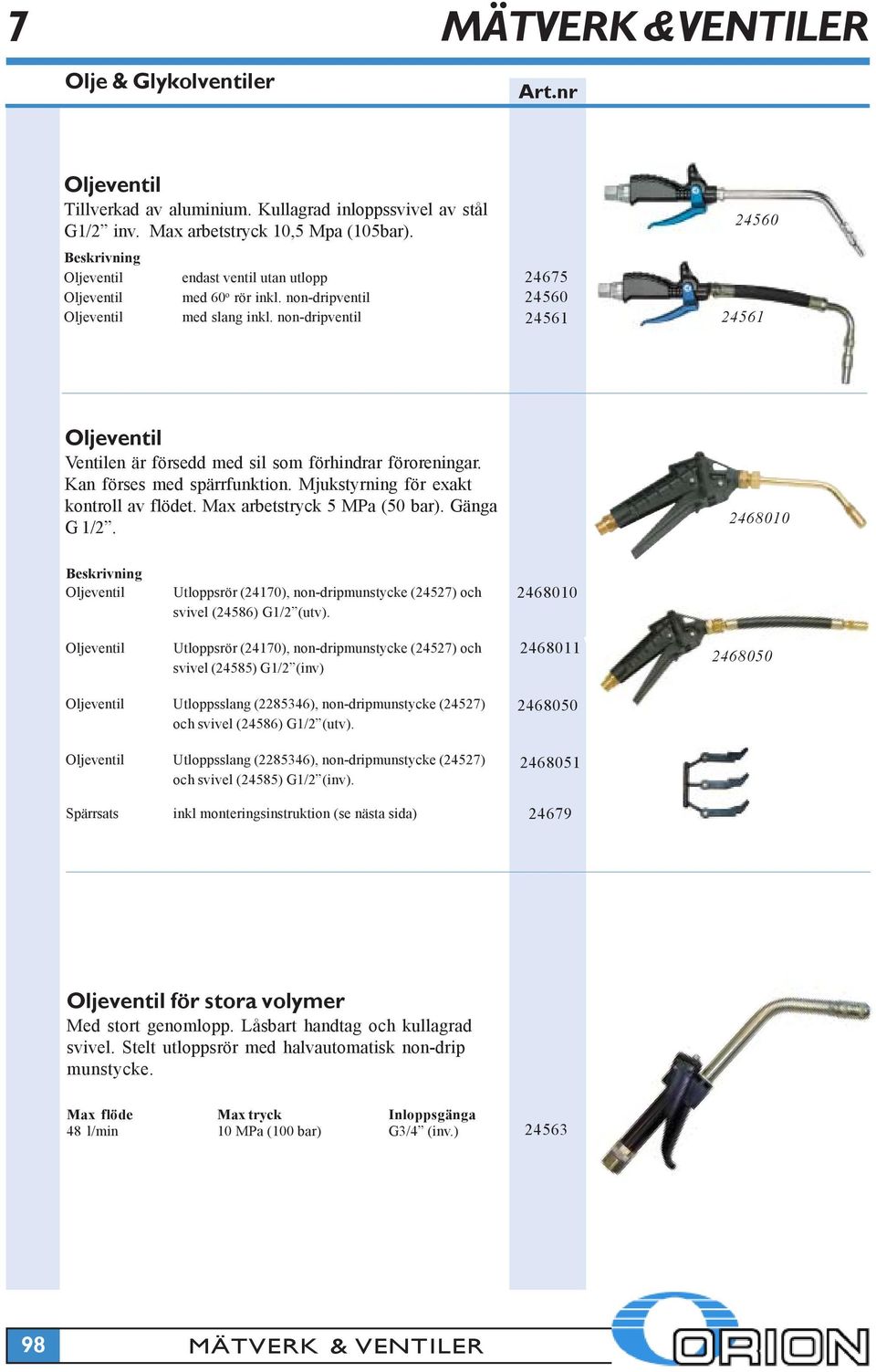

6 7 Olje & Glykolventiler Oljeventil Tillverkad av aluminium. Kullagrad inloppssvivel av stål G1/2 inv. Max arbetstryck 10,5 Mpa (105bar). Oljeventil endast ventil utan utlopp Oljeventil med 60 o rör inkl. non-dripventil Oljeventil med slang inkl. non-dripventil Oljeventil Ventilen är försedd med sil som förhindrar föroreningar. Kan förses med spärrfunktion. Mjukstyrning för exakt kontroll av flödet. Max arbetstryck 5 MPa (50 bar). Gänga G 1/ Oljeventil Utloppsrör (24170), non-dripmunstycke (24527) och svivel (24586) G1/2 (utv) Oljeventil Utloppsrör (24170), non-dripmunstycke (24527) och svivel (24585) G1/2 (inv) Oljeventil Utloppsslang ( ), non-dripmunstycke (24527) och svivel (24586) G1/2 (utv). Oljeventil Utloppsslang ( ), non-dripmunstycke (24527) och svivel (24585) G1/2 (inv) Spärrsats inkl monteringsinstruktion (se nästa sida) Oljeventil för stora volymer Med stort genomlopp. Låsbart handtag och kullagrad svivel. Stelt utloppsrör med halvautomatisk non-drip munstycke. Max flöde Max tryck Inloppsgänga 48 l/min 10 MPa (100 bar) G3/4 (inv.)

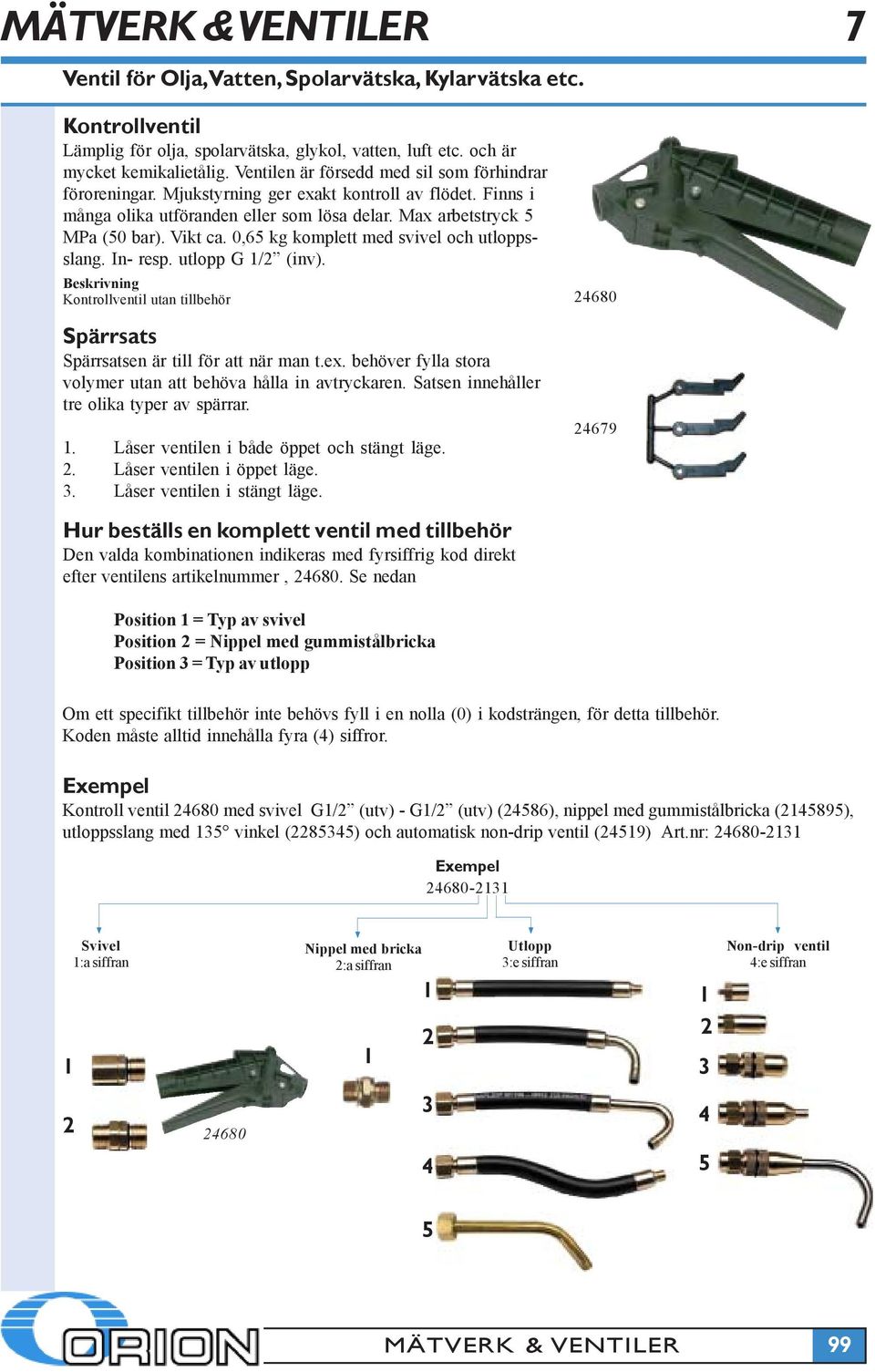

7 7 Ventil för Olja, Vatten, Spolarvätska, Kylarvätska etc. Kontrollventil Lämplig för olja, spolarvätska, glykol, vatten, luft etc. och är mycket kemikalietålig. Ventilen är försedd med sil som förhindrar föroreningar. Mjukstyrning ger exakt kontroll av flödet. Finns i många olika utföranden eller som lösa delar. Max arbetstryck 5 MPa (50 bar). Vikt ca. 0,65 kg komplett med svivel och utloppsslang. In- resp. utlopp G 1/2 (inv). Kontrollventil utan tillbehör Spärrsats Spärrsatsen är till för att när man t.ex. behöver fylla stora volymer utan att behöva hålla in avtryckaren. Satsen innehåller tre olika typer av spärrar. 1. Låser ventilen i både öppet och stängt läge. 2. Låser ventilen i öppet läge. 3. Låser ventilen i stängt läge Hur beställs en komplett ventil med tillbehör Den valda kombinationen indikeras med fyrsiffrig kod direkt efter ventilens artikelnummer, Se nedan Position 1 = Typ av svivel Position 2 = Nippel med gummistålbricka Position 3 = Typ av utlopp Om ett specifikt tillbehör inte behövs fyll i en nolla (0) i kodsträngen, för detta tillbehör. Koden måste alltid innehålla fyra (4) siffror. Exempel Kontroll ventil med svivel G1/2 (utv) - G1/2 (utv) (24586), nippel med gummistålbricka ( ), utloppsslang med 135 vinkel ( ) och automatisk non-drip ventil (24519) : Exempel Svivel 1:a siffran Nippel med bricka 2:a siffran Utlopp 3:e siffran 1 1 Non-drip ventil 4:e siffran

8 7 Handhållna mätverk Digitala mätverk med halvautomatiska non-drip ventiler Mätverk inkl. svivel G1/2 (inv), handventil,inlopps filter, utloppsslang, batteri och non-drip ventil Mätverk inkl. svivel G 1/2 (inv), inloppsfilter, batteri, stelt utlopp och non-drip ventil Mätverk inkl. svivel G 1/2 (utv), inloppsfilter, batteri, stelt utlopp och non-drip ventil Mätverk inkl. svivel G 1/2 (inv), inloppsfilter, batteri, formbar slang och non-drip ventil Mätverk inkl. svivel G 1/2 (utv), inloppsfilter, batteri, formbar slang och non-drip ventil Förinställbart mätverk inkl. svivel G 1/2 (inv), inloppsfilter, batteri, stelt utlopp och non-drip ventil Förinställbart mätverk inkl. svivel G 1/2 (utv), inloppsfilter, batteri, stelt utlopp och non-drip ventil Förinställbart mätverk inkl. svivel G 1/2 (inv), inloppsfilter, batteri, formbar slang och non-drip ventil Förinställbart mätverk inkl. svivel G 1/2 (utv), inloppsfilter, batteri, formbar slang och non-drip ventil För andra utföranden se sidan

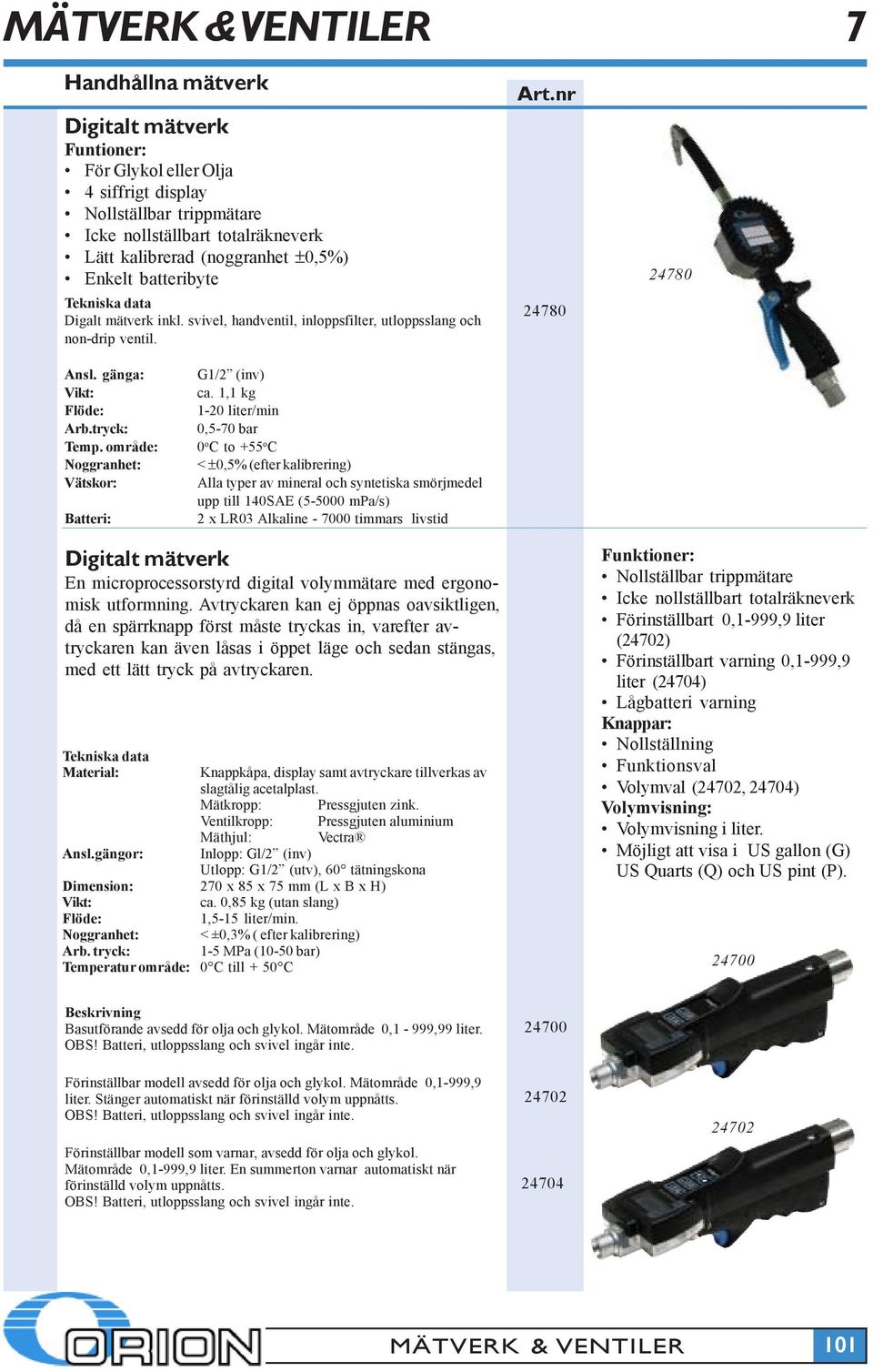

9 7 Handhållna mätverk Digitalt mätverk Funtioner: För Glykol eller Olja 4 siffrigt display Nollställbar trippmätare Icke nollställbart totalräkneverk Lätt kalibrerad (noggranhet ±0,5%) Enkelt batteribyte Tekniska data Digalt mätverk inkl. svivel, handventil, inloppsfilter, utloppsslang och non-drip ventil Ansl. gänga: Vikt: Flöde: Arb.tryck: Temp. område: Noggranhet: Vätskor: Batteri: G1/2 (inv) ca. 1,1 kg 1-20 liter/min 0,5-70 bar 0 o C to +55 o C < ±0,5% (efter kalibrering) Alla typer av mineral och syntetiska smörjmedel upp till 140SAE ( mpa/s) 2 x LR03 Alkaline timmars livstid Digitalt mätverk En microprocessorstyrd digital volymmätare med ergonomisk utformning. Avtryckaren kan ej öppnas oavsiktligen, då en spärrknapp först måste tryckas in, varefter avtryckaren kan även låsas i öppet läge och sedan stängas, med ett lätt tryck på avtryckaren. Tekniska data Material: Knappkåpa, display samt avtryckare tillverkas av slagtålig acetalplast. Mätkropp: Pressgjuten zink. Ventilkropp: Pressgjuten aluminium Mäthjul: Vectra Ansl.gängor: Inlopp: Gl/2 (inv) Utlopp: G1/2 (utv), 60 tätningskona Dimension: 270 x 85 x 75 mm (L x B x H) Vikt: ca. 0,85 kg (utan slang) Flöde: 1,5-15 liter/min. Noggranhet: < ±0,3% ( efter kalibrering) Arb. tryck: 1-5 MPa (10-50 bar) Temperatur område: 0 C till + 50 C Funktioner: Nollställbar trippmätare Icke nollställbart totalräkneverk Förinställbart 0,1-999,9 liter (24702) Förinställbart varning 0,1-999,9 liter (24704) Lågbatteri varning Knappar: Nollställning Funktionsval Volymval (24702, 24704) Volymvisning: Volymvisning i liter. Möjligt att visa i US gallon (G) US Quarts (Q) och US pint (P) Basutförande avsedd för olja och glykol. Mätområde 0,1-999,99 liter. OBS! Batteri, utloppsslang och svivel ingår inte. Förinställbar modell avsedd för olja och glykol. Mätområde 0,1-999,9 liter. Stänger automatiskt när förinställd volym uppnåtts. OBS! Batteri, utloppsslang och svivel ingår inte. Förinställbar modell som varnar, avsedd för olja och glykol. Mätområde 0,1-999,9 liter. En summerton varnar automatiskt när förinställd volym uppnåtts. OBS! Batteri, utloppsslang och svivel ingår inte

10 7 OBS! Produkterna på denna sida marknadsförs inte i Sverige!

11 7 Handhållna mätverk för olja & glykol Hur beställs ett komplett mätverk med tillbehör Den valda kombinationen indikeras med fyrsiffrig kod direkt efter valt mätverks artikelnummer. Se nedan Position 1 = Typ av svivel Position 2 = 9 V batteri Position 3 = Typ av utlopp Position 4 = Typ av non-drip ventil Om ett specifikt tillbehör inte behövs fyll i en nolla (0) i kodsträngen, för detta tillbehör. Koden måste alltid innehålla fyra (4) siffror. Exempel Mätverk med svivel G1/2 (utv) - G1/2 (utv) (24586), 9V batteri ( ), utloppsslang med 90 vinkel ( ) och automatisk non-drip ventil (24519) : Exempel Svivel 1:a siffran Batteri 2:a siffran Utlopp 3:e siffran Non-drip ventil 4:e siffran , 24702, 24704, Svivel 1:a siffran Batteri 2:asiffran Kröningsbara mätverk Utloppsslangar med synglas och non-drip ventil 3:e och 4:e siffran , Non-drip ventil ingår. (inga andra är godkända) 103

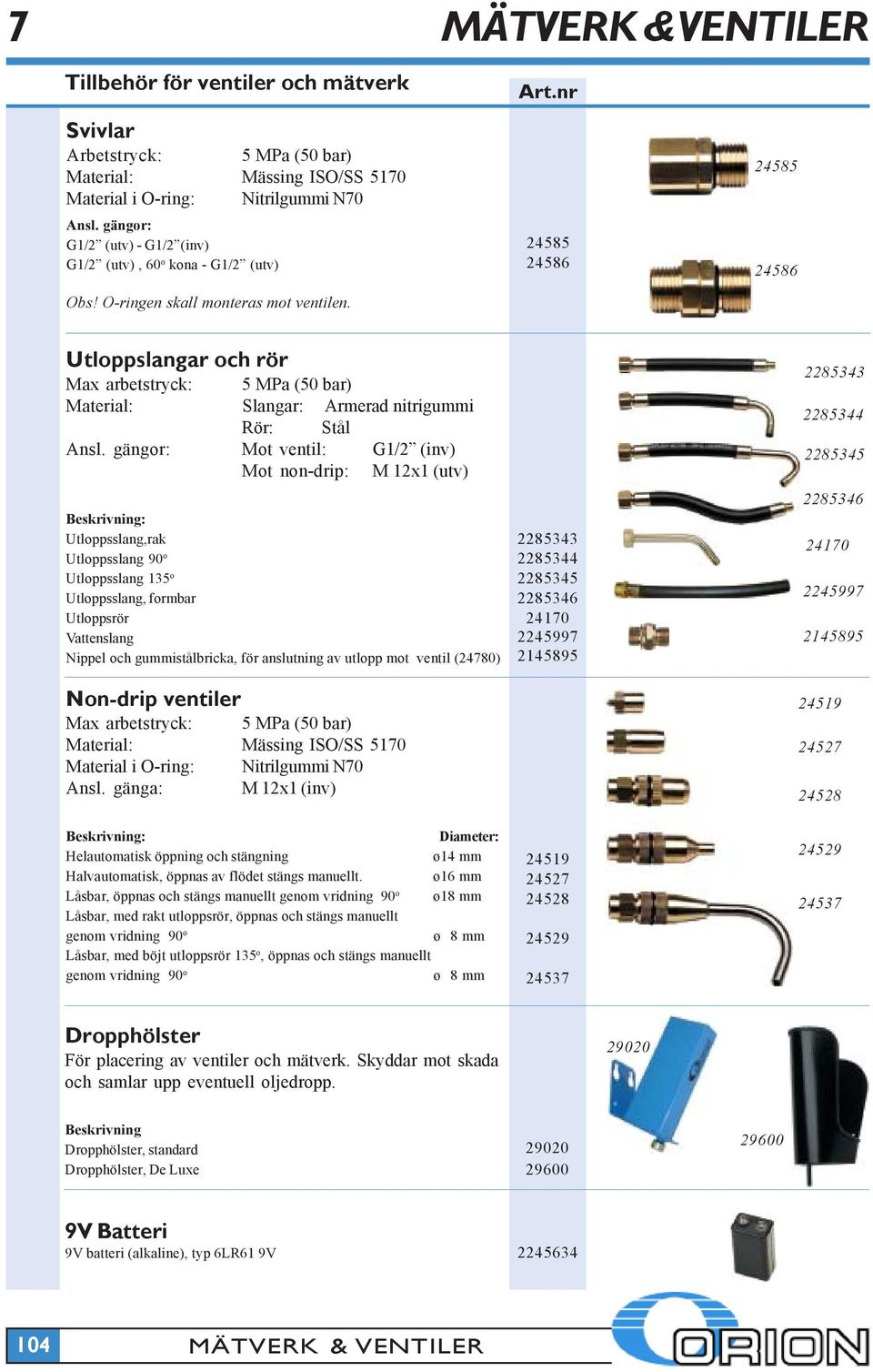

12 7 Tillbehör för ventiler och mätverk Svivlar Arbetstryck: 5 MPa (50 bar) Material: Mässing ISO/SS 5170 Material i O-ring: Nitrilgummi N70 Ansl. gängor: G1/2 (utv) - G1/2 (inv) G1/2 (utv), 60 o kona - G1/2 (utv) Obs! O-ringen skall monteras mot ventilen Utloppslangar och rör Max arbetstryck: 5 MPa (50 bar) Material: Slangar: Armerad nitrigummi Rör: Stål Ansl. gängor: Mot ventil: G1/2 (inv) Mot non-drip: M 12x1 (utv) : Utloppsslang,rak Utloppsslang 90 o Utloppsslang 135 o Utloppsslang, formbar Utloppsrör Vattenslang Nippel och gummistålbricka, för anslutning av utlopp mot ventil (24780) Non-drip ventiler Max arbetstryck: 5 MPa (50 bar) Material: Mässing ISO/SS 5170 Material i O-ring: Nitrilgummi N70 Ansl. gänga: M 12x1 (inv) : Diameter: Helautomatisk öppning och stängning ø14 mm Halvautomatisk, öppnas av flödet stängs manuellt. ø16 mm Låsbar, öppnas och stängs manuellt genom vridning 90 o ø18 mm Låsbar, med rakt utloppsrör, öppnas och stängs manuellt genom vridning 90 o ø 8 mm Låsbar, med böjt utloppsrör 135 o, öppnas och stängs manuellt genom vridning 90 o ø 8 mm Dropphölster För placering av ventiler och mätverk. Skyddar mot skada och samlar upp eventuell oljedropp Dropphölster, standard Dropphölster, De Luxe V Batteri 9V batteri (alkaline), typ 6LR61 9V

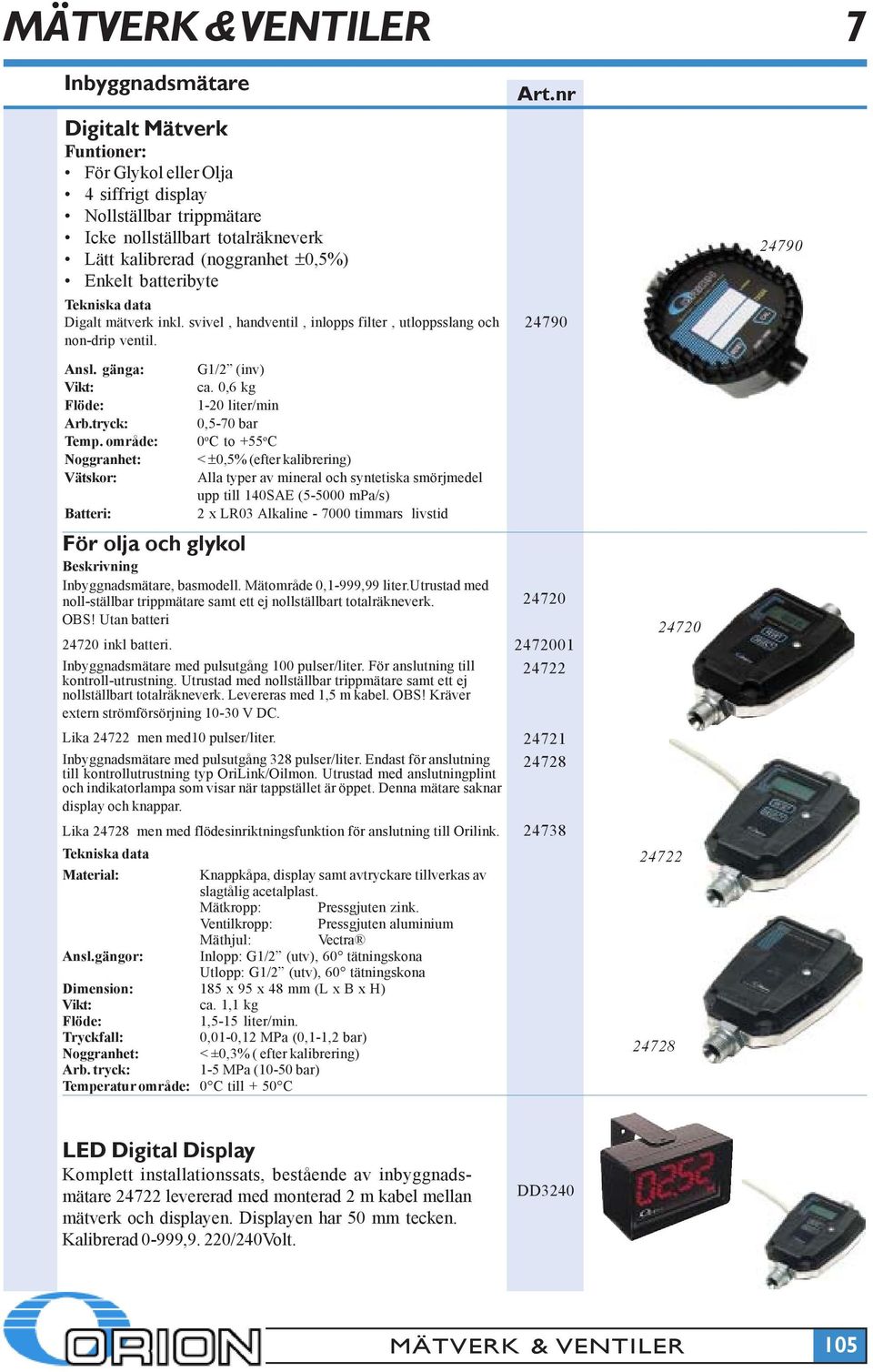

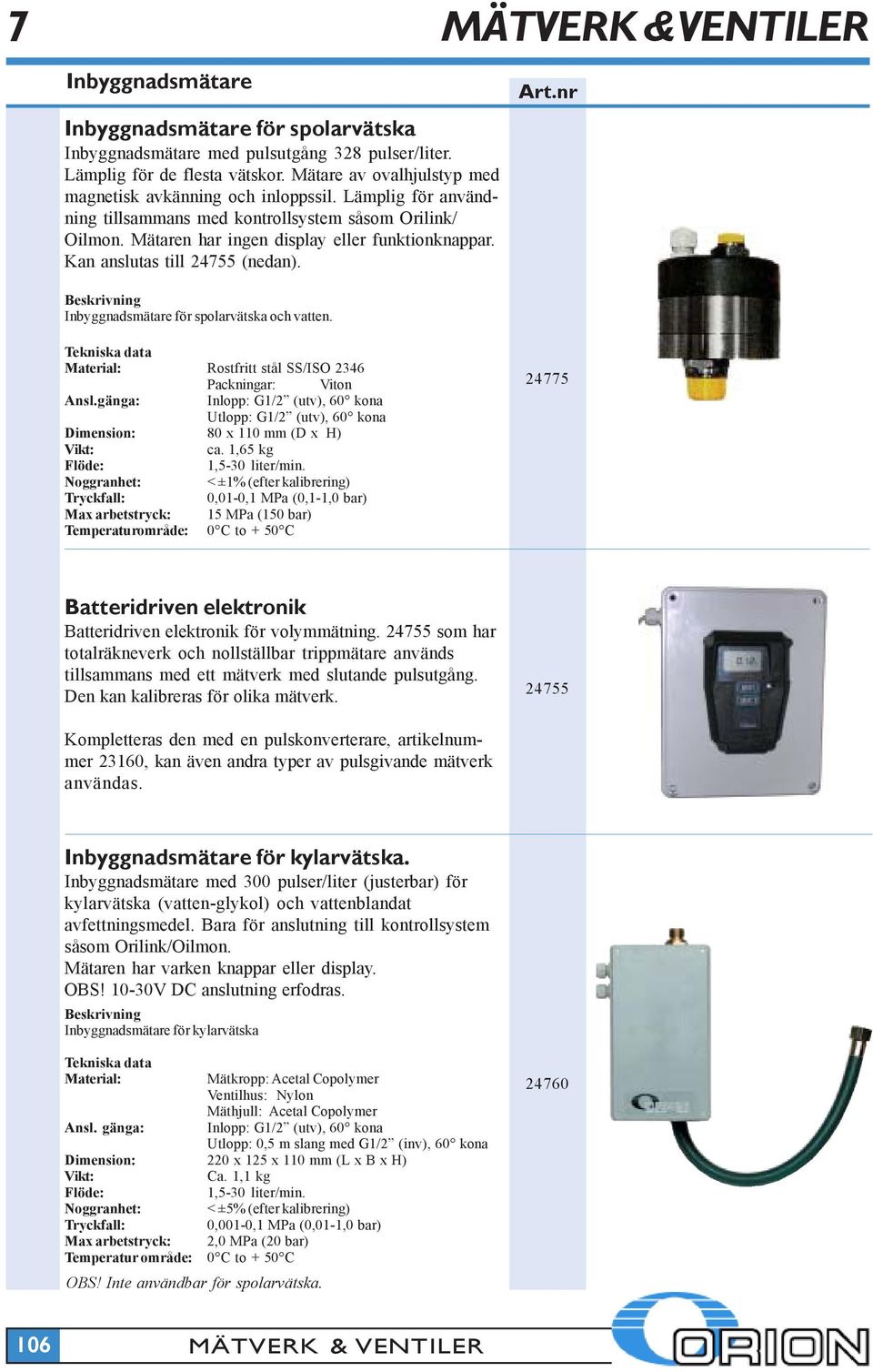

13 7 Inbyggnadsmätare Digitalt Mätverk Funtioner: För Glykol eller Olja 4 siffrigt display Nollställbar trippmätare Icke nollställbart totalräkneverk Lätt kalibrerad (noggranhet ±0,5%) Enkelt batteribyte Tekniska data Digalt mätverk inkl. svivel, handventil, inlopps filter, utloppsslang och non-drip ventil Ansl. gänga: Vikt: Flöde: Arb.tryck: Temp. område: Noggranhet: Vätskor: Batteri: G1/2 (inv) ca. 0,6 kg 1-20 liter/min 0,5-70 bar 0 o C to +55 o C < ±0,5% (efter kalibrering) Alla typer av mineral och syntetiska smörjmedel upp till 140SAE ( mpa/s) 2 x LR03 Alkaline timmars livstid För olja och glykol Inbyggnadsmätare, basmodell. Mätområde 0,1-999,99 liter.utrustad med noll-ställbar trippmätare samt ett ej nollställbart totalräkneverk. OBS! Utan batteri inkl batteri. Inbyggnadsmätare med pulsutgång 100 pulser/liter. För anslutning till kontroll-utrustning. Utrustad med nollställbar trippmätare samt ett ej nollställbart totalräkneverk. Levereras med 1,5 m kabel. OBS! Kräver extern strömförsörjning V DC. Lika men med10 pulser/liter. Inbyggnadsmätare med pulsutgång 328 pulser/liter. Endast för anslutning till kontrollutrustning typ OriLink/Oilmon. Utrustad med anslutningplint och indikatorlampa som visar när tappstället är öppet. Denna mätare saknar display och knappar. Lika men med flödesinriktningsfunktion för anslutning till Orilink. Tekniska data Material: Knappkåpa, display samt avtryckare tillverkas av slagtålig acetalplast. Mätkropp: Pressgjuten zink. Ventilkropp: Pressgjuten aluminium Mäthjul: Vectra Ansl.gängor: Inlopp: G1/2 (utv), 60 tätningskona Utlopp: G1/2 (utv), 60 tätningskona Dimension: 185 x 95 x 48 mm (L x B x H) Vikt: ca. 1,1 kg Flöde: 1,5-15 liter/min. Tryckfall: 0,01-0,12 MPa (0,1-1,2 bar) Noggranhet: < ±0,3% ( efter kalibrering) Arb. tryck: 1-5 MPa (10-50 bar) Temperatur område: 0 C till + 50 C LED Digital Display Komplett installationssats, bestående av inbyggnadsmätare levererad med monterad 2 m kabel mellan mätverk och displayen. Displayen har 50 mm tecken. Kalibrerad 0-999,9. 220/240Volt. DD
