alla komponenter som krävs för att bygga ett komplett system för högtryckshydraulik och för att komma igång.

Storlek: px
Starta visningen från sidan:

Download "alla komponenter som krävs för att bygga ett komplett system för högtryckshydraulik och för att komma igång."

Transkript

1 alla komponenter som krävs för att bygga ett komplett system för högtryckshydraulik och för att komma igång. Alla komponenter har utvecklats för största möjliga precision och är konstruerade för att fungera med befintliga cylindrar, pumpar och verktyg från Enerpac. Gula sidorna Se avsnittet i gula sidorna, i denna katalog för exempel på systemsammanställningar och hur du specificerar dina beställningar av systemkomponenter korrekt. Enerpac har en fullständig uppsättning av hydrauliska slangar, kopplingar, anslutningar, fördelningsblock, olja och manometrar alla komponenter ert system behöver, och de ger effektiv drift, lång livslängd och stor säkerhet för er hydraulutrustning. systemintegriteten Använd Enerpac systemkomponenter, utformade för samverkan med Enerpac cylindrar, pumpar och verktyg, för att garantera att systemet fungerar optimalt. 114

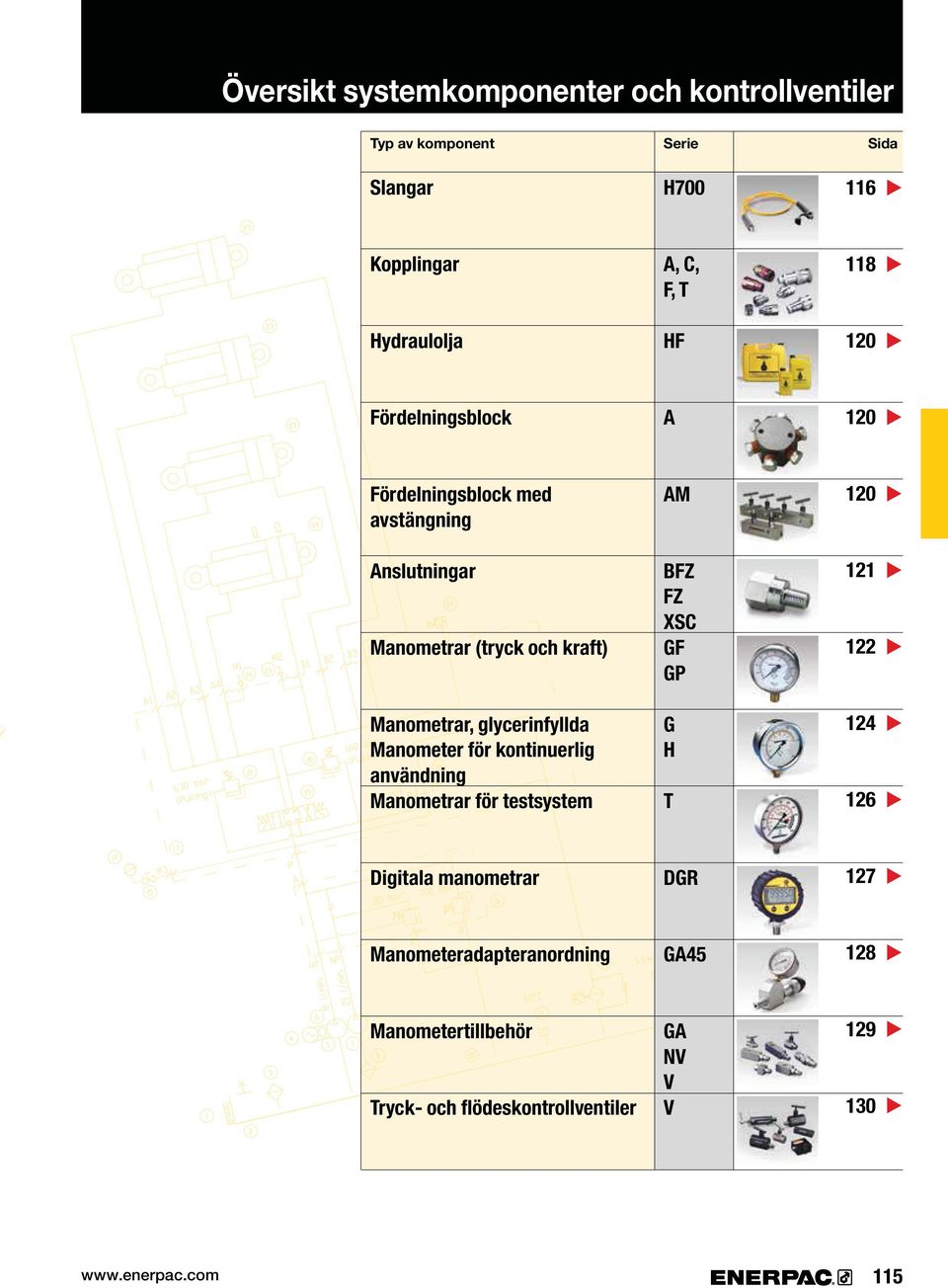

2 Översikt systemkomponenter och kontrollventiler Typ av komponent Slangar H Kopplingar A, C, F, T 118 Hydraulolja HF 120 Fördelningsblock A 120 Fördelningsblock med avstängning AM 120 Anslutningar Manometrar (tryck och kraft) BFZ FZ XSC GF GP Manometrar, glycerinfyllda Manometer för kontinuerlig användning Manometrar för testsystem G H T Digitala manometrar DGR 127 Manometeradapteranordning GA Manometertillbehör Tryck- och flödeskontrollventiler GA NV V V

3 kvalitet Använd enbart Enerpac hydrauliska slangar för att ge era system en säker funktion. under tryck. Se i de Gula sidorna för ytterligare säkerhetsföreskrifter. Säkerhetsslangar av termoplast (H700-serien) högvärdigt stål slitageskydd hela systemet längre livslängd. För att förebygga högt tryckfall och för att öka cylinderns returhastighet vid användning av långa slangar och enkelverkande cylindrar, är Enerpac HC-7300-seriens slangar med större inre diameter det bästa valet. 116

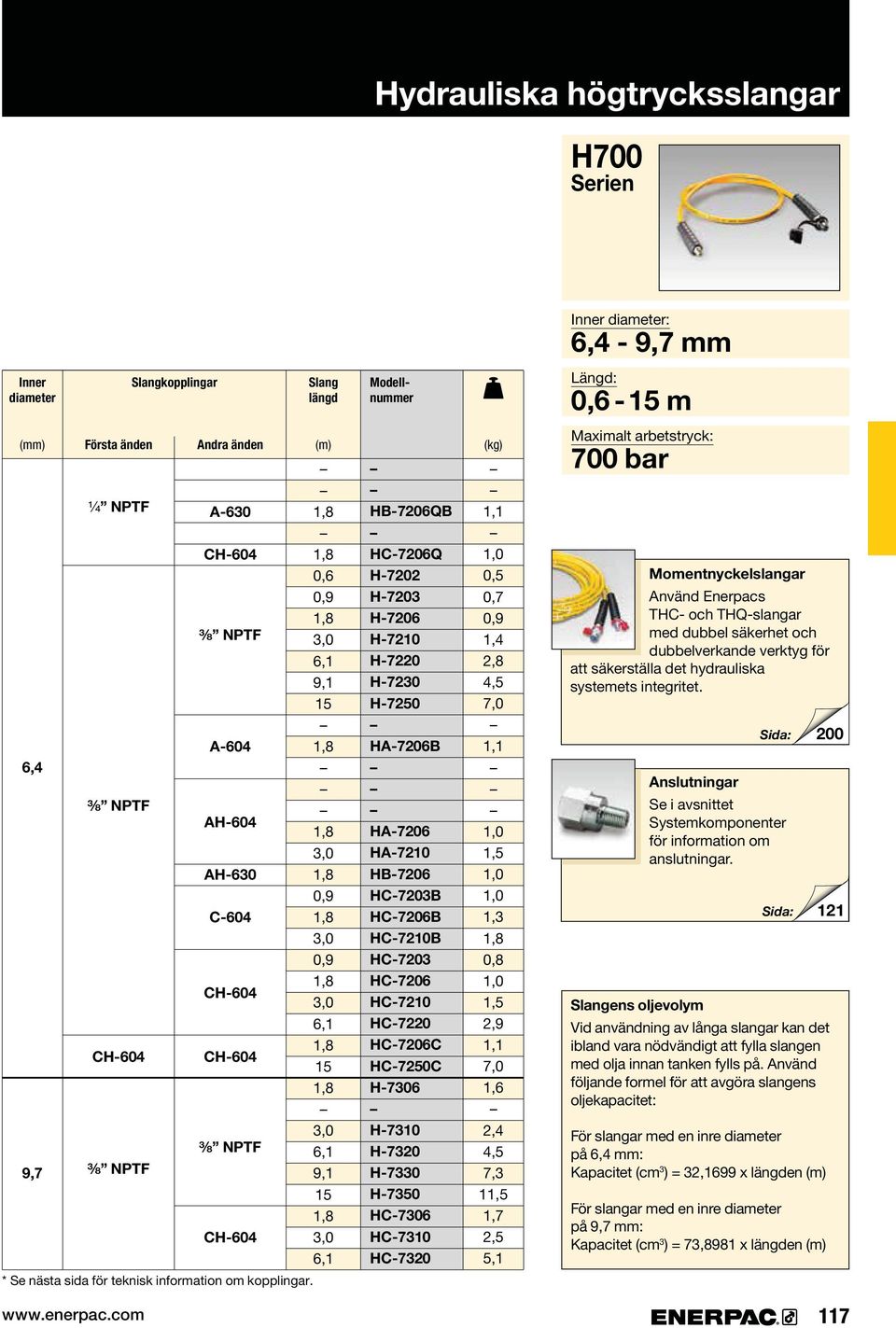

4 Inner diameter: Inner diameter Slangkopplingar Slang längd Längd: (mm) Första änden ¼NPTF ⅜NPTF ⅜NPTF Andra änden ⅜NPTF ⅜NPTF * Se nästa sida för teknisk information om kopplingar. (m) 0,6 0,9 3,0 6,1 9,1 15 3,0 0,9 3,0 0,9 3,0 6,1 15 3,0 6,1 9,1 15 3,0 6,1 (kg) 1,1 1,0 0,5 0,7 0,9 1,4 2,8 4,5 7,0 1,1 1,0 1,5 1,0 1,0 1,3 0,8 1,0 1,5 2,9 1,1 7,0 1,6 2,4 4,5 7,3 11,5 1,7 2,5 5,1 Maximalt arbetstryck: Momentnyckelslangar Använd Enerpacs THC- och THQ-slangar med dubbel säkerhet och dubbelverkande verktyg för att säkerställa det hydrauliska systemets integritet. Anslutningar Se i avsnittet Systemkomponenter för information om anslutningar. Vid användning av långa slangar kan det ibland vara nödvändigt att fylla slangen med olja innan tanken fylls på. Använd följande formel för att avgöra slangens oljekapacitet: För slangar med en inre diameter på 6,4 mm: Kapacitet (cm 3 ) = 32,1699 x längden (m) För slangar med en inre diameter på 9,7 mm: Kapacitet (cm 3 ) = 73,8981 x längden (m) 117

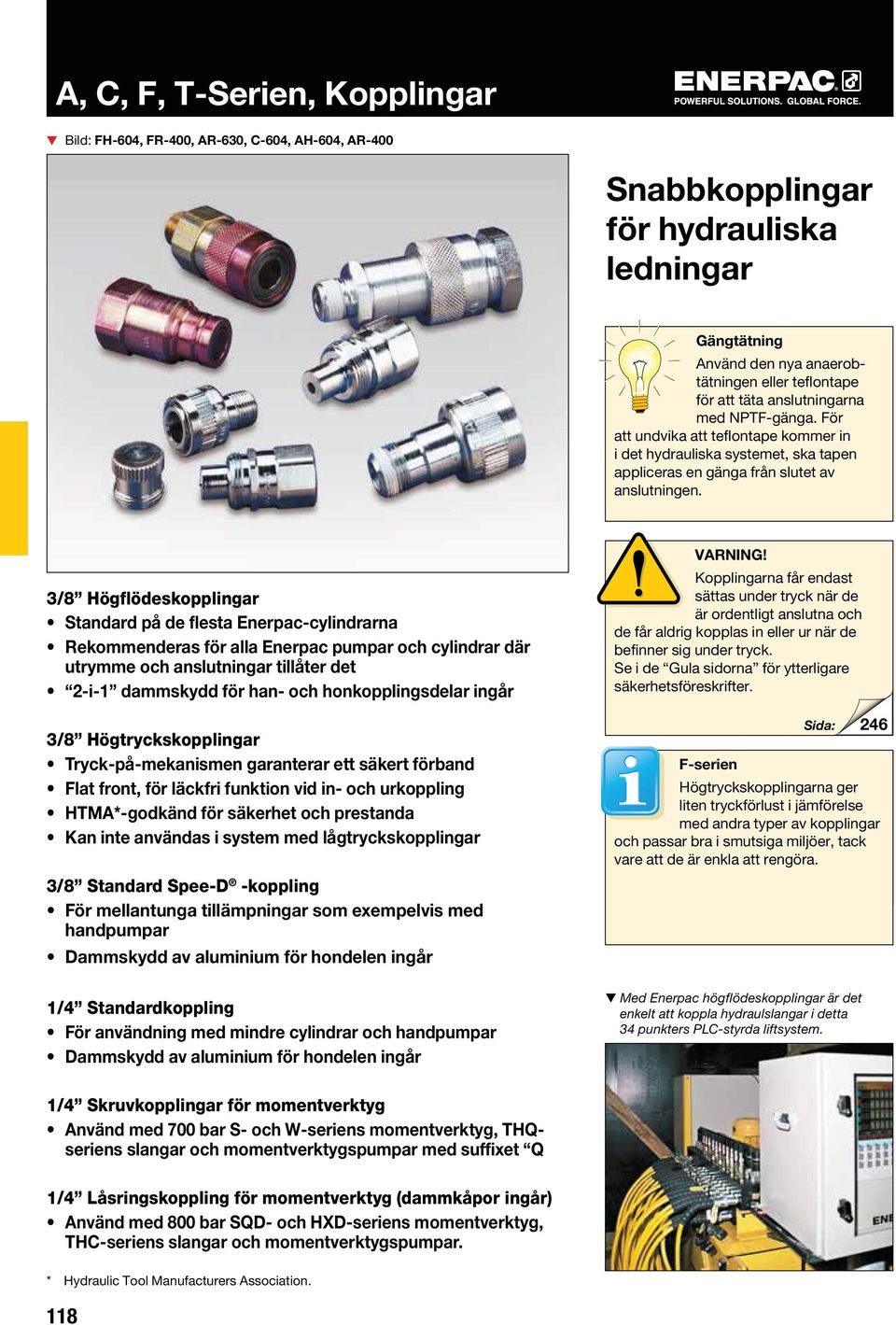

5 Bild: för hydrauliska ledningar Gängtätning Använd den nya anaerobtätningen eller teflontape för att täta anslutningarna med NPTF-gänga. För att undvika att teflontape kommer in i det hydrauliska systemet, ska tapen appliceras en gänga från slutet av anslutningen. 3/8 Högflödeskopplingar utrymme och anslutningar tillåter det 3/8 Högtryckskopplingar 3/8 Standard Spee-D -koppling handpumpar 1/4 Standardkoppling Kopplingarna får endast sättas under tryck när de är ordentligt anslutna och de får aldrig kopplas in eller ur när de befinner sig under tryck. Se i de Gula sidorna för ytterligare säkerhetsföreskrifter. Högtryckskopplingarna ger liten tryckförlust i jämförelse med andra typer av kopplingar och passar bra i smutsiga miljöer, tack vare att de är enkla att rengöra. Med Enerpac högflödeskopplingar är det enkelt att koppla hydraulslangar i detta 34 punkters PLC-styrda liftsystem. 1/4 Skruvkopplingar för momentverktyg 1/4 Låsringskoppling för momentverktyg (dammkåpor ingår) * Hydraulic Tool Manufacturers Association. 118

6 säkerhetsverktyg Använd Enerpac CT-604 för att avlasta det hydrauliska trycket genom att på ett säkert sätt öppna kopplingen ock låta oljan sakta rinna ut. Obs! Endast för användning med C-seriens högflödeskopplingar. Eliminera risken för skada av instängt tryck genom att öppna kopplingar på ett säkert sätt. CT-604 är säker för användning vid 700 bar. A, C, Maximal flödeskapacitet: Gänga: ¼⅜ Maximalt arbetstryck: Dammskydd av aluminium finns för kopplingarna i C-604-serien. för beställning: för hondelen för handelen Maximal flödeskapacitet (l/min) Typ av koppling Komplett Hondel Handel Dimensioner (mm) A* B C D E F G Dammskydd Högflödeskoppling ⅜" NPTF Högtryckskoppling ⅜" NPTF Standard Spee-D-koppling Standardkoppling 700 bar skruvkoppling ⅜" NPTF ¼" NPTF ¼" NPTF endast hondel endast hondel - 6,1 800 bar låsringskoppling ¼" NPTF * Måtten under A är den totala längden när hon- och handelarna kopplats samman. 1

7 produkterna 1 liter 5 liter 20 liter Modell- Använd endast Enerpac hydraulolja. Att använda annan vätska än denna betyder att er Enerpac-garanti upphör att gälla. pumpen oxidering och slamning Viskositetsindex min Viskositet 40 C) 32 API-vikt Densitet 15 C) 875 Flampunkt 204 C Flytpunkt 32 C Färg Blå Drifttemperatur 0-60 C Idealisk arbetstemperatur 40 C Beskrivning Dimensioner (mm) 7-ports fördelningsblock, kort 7-ports fördelningsblock, långt, möjliggör montering av kontrollventiler på blocket. Sexsidigt fördelningsblock. Med 6 portar ⅜"NPTF A-66 Förmonterade fördelningsblock Ventil för delat flöde för styrning av två eller fyra enkelverkande cylindrar samtidigt. AM-21 med 5 portar ⅜" NPTF. AM-41 med 7 portar ⅜" NPTF. 120

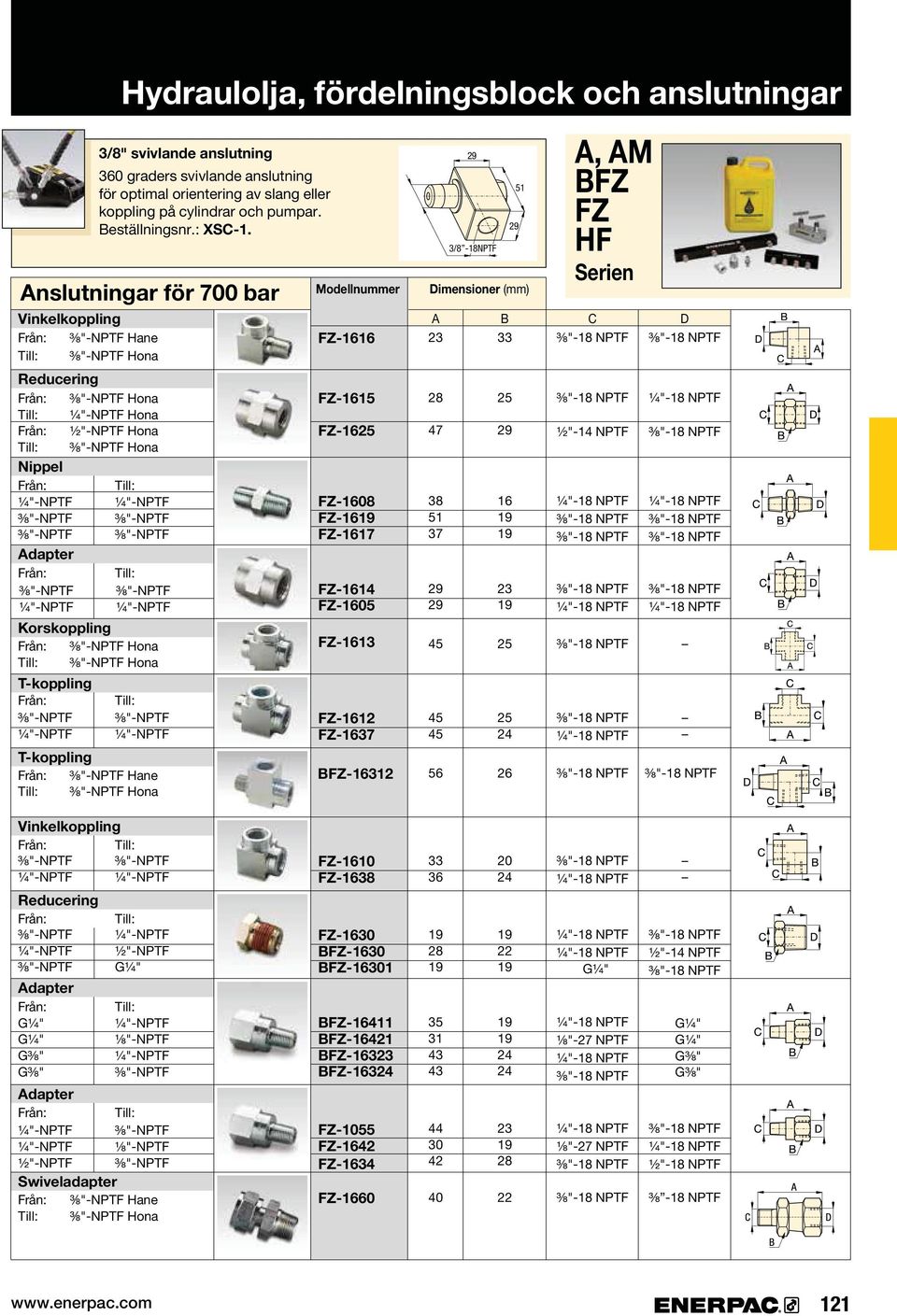

8 Från: Till: Från: Till: Från: Adapter Från: T-koppling Från: Från: Hane Till: Hona Hona Hona ½"-NPTF Hona Hona Till: Till: Från: Hona Till: Hona Till: T-koppling Från: Hane Till: Hona 360 graders svivlande anslutning för optimal orientering av slang eller koppling på cylindrar och pumpar. Beställningsnr.: 3/8-18NPTF 51 (mm) A B C D ½"-14 NPTF A, AM Från: Från: Adapter Från: G¼" G¼" G⅜" G⅜" Till: Till: ½"-NPTF G¼" Till: ⅛"-NPTF Adapter Från: Till: ⅛"-NPTF ½"-NPTF Från: Hane Till: Hona G¼" ⅛"-27 NPTF ⅛"-27 NPTF ½"-14 NPTF G¼" G¼" G⅜" G⅜" ½"-18 NPTF ⅜ -18 NPTF 121

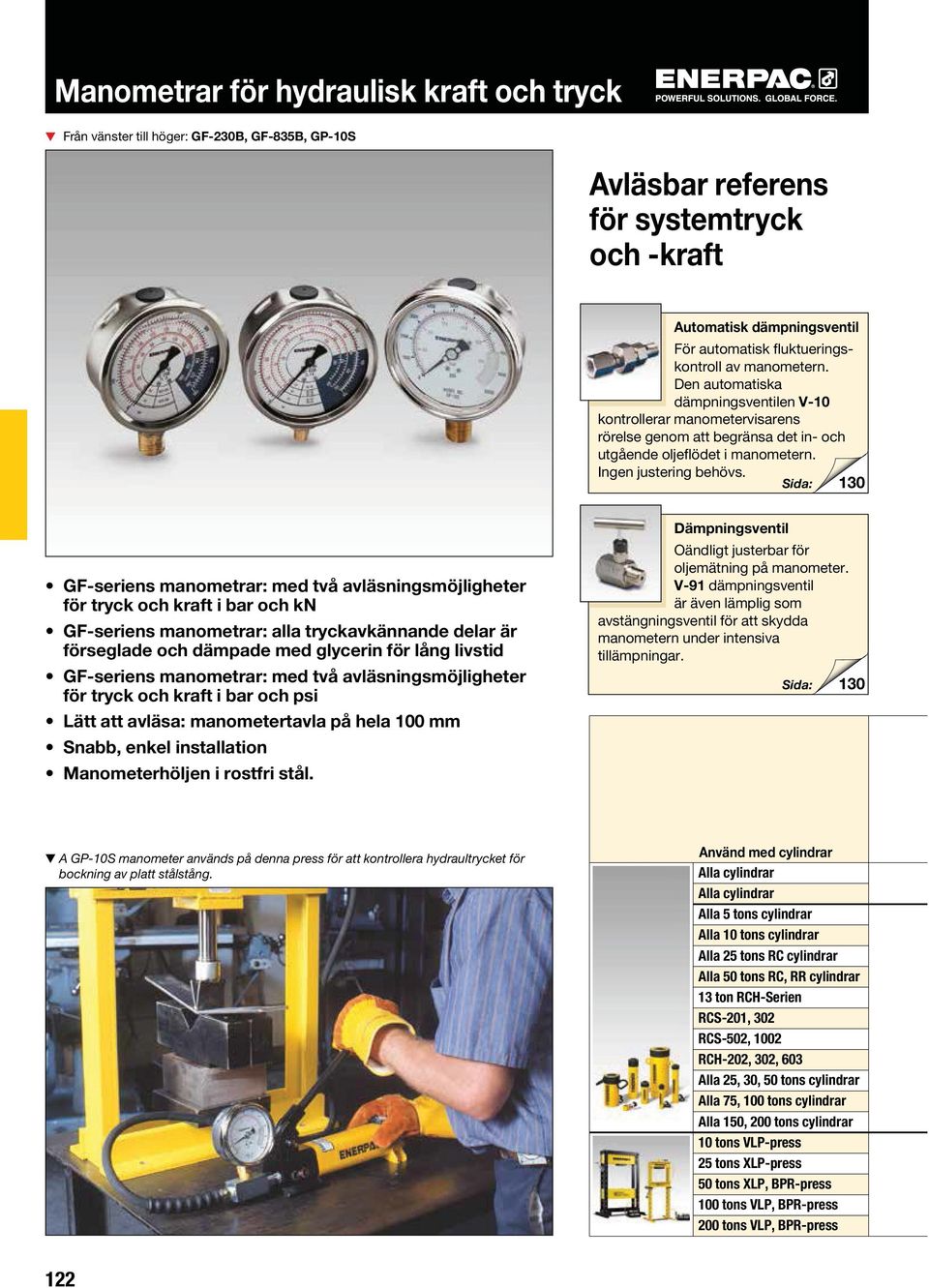

9 Manometrar för hydraulisk kraft och tryck Från vänster till höger: Avläsbar referens för systemtryck och -kraft Automatisk dämpningsventil För automatisk fluktueringskontroll av manometern. Den automatiska dämpningsventilen kontrollerar manometer visarens rörelse genom att begränsa det in- och utgående oljeflödet i manometern. Ingen justering behövs. förseglade och dämpade med glycerin för lång livstid för tryck och kraft i bar och psi Oändligt justerbar för oljemätning på manometer. dämpningsventil är även lämplig som avstängningsventil för att skydda manometern under intensiva tillämpningar. A GP-S manometer används på denna press för att kontrollera hydraultrycket för bockning av platt stålstång. Använd med cylindrar Alla cylindrar Alla cylindrar Alla 5 tons cylindrar Alla tons cylindrar Alla 25 tons RC cylindrar Alla 50 tons RC, RR cylindrar 13 ton RCH-Serien RCS-201, 302 RCS-502, 2 RCH-202, 302, 603 Alla 25, 30, 50 tons cylindrar Alla 75, tons cylindrar Alla 150, 200 tons cylindrar tons VLP-press 25 tons XLP-press 50 tons XLP, BPR-press tons VLP, BPR-press 200 tons VLP, BPR-press 122

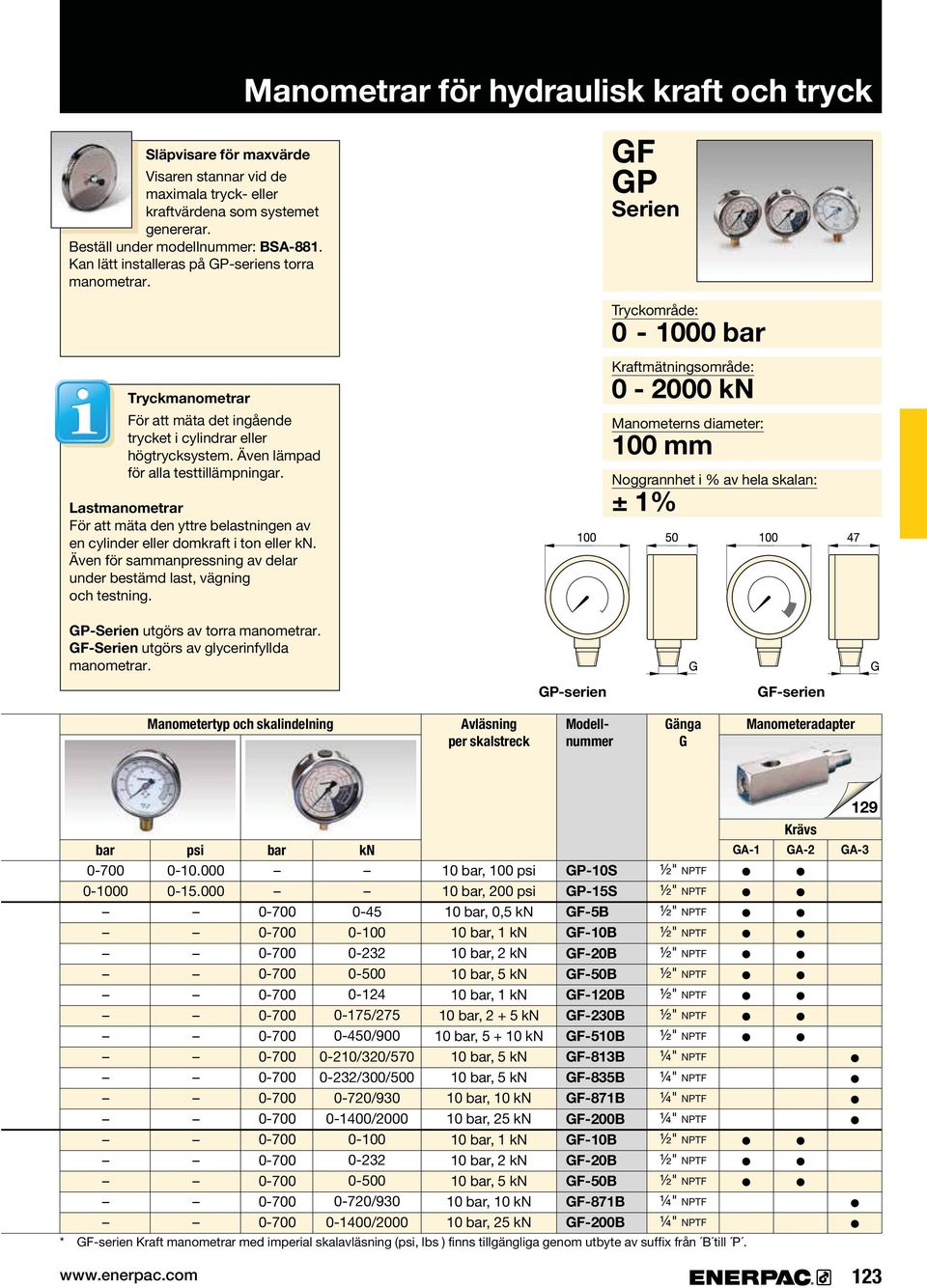

10 Manometrar för hydraulisk kraft och tryck Visaren stannar vid de maximala tryck- eller kraftvärdena som systemet genererar. Beställ under modellnummer:. Kan lätt installeras på GP-seriens torra manometrar. Tryckmanometrar För att mäta det ingående trycket i cylindrar eller högtrycksystem. Även lämpad för alla testtillämpningar. För att mäta den yttre belastningen av en cylinder eller domkraft i ton eller kn. Även för sammanpressning av delar under bestämd last, vägning och testning. utgörs av torra manometrar. utgörs av glycerinfyllda manometrar. GP-serien GP Tryckområde: 0-0 bar Kraftmätningsområde: Manometerns diameter: mm Noggrannhet i % av hela skalan: Manometertyp och skalindelning Avläsning per skalstreck Gänga G Manometeradapter bar 0-0 psi bar kn / / /320/ /300/ / / / /2000 bar, psi bar, 200 psi bar, 0,5 kn bar, 1 kn bar, 2 kn bar, 5 kn bar, 1 kn bar, kn bar, 5 + kn bar, 5 kn bar, 5 kn bar, kn bar, 25 kn bar, 1 kn bar, 2 kn bar, 5 kn bar, kn bar, 25 kn * GF-serien Kraft manometrar med imperial skalavläsning (psi, lbs ) finns tillgängliga genom utbyte av suffix från B till P. Krävs GA

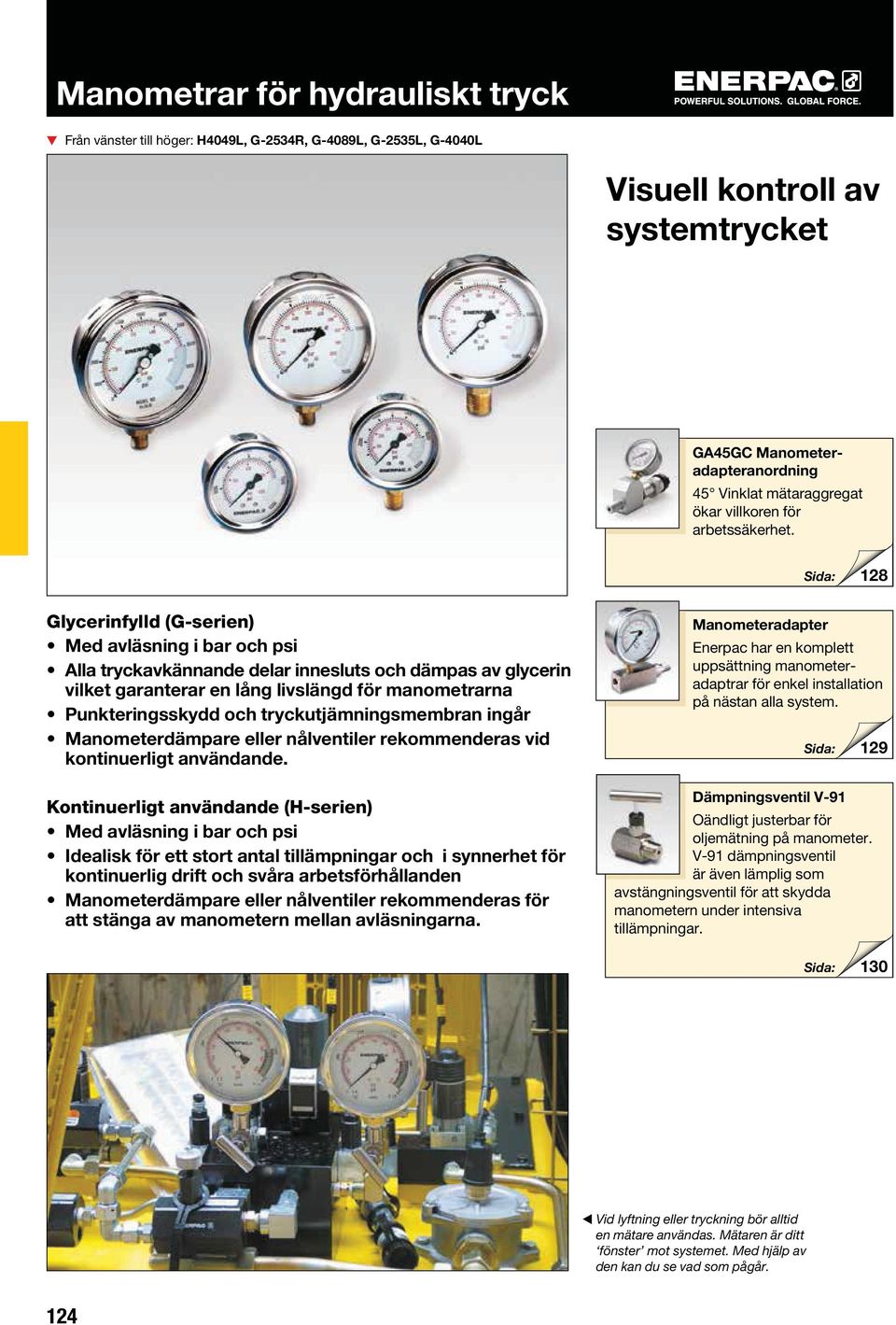

11 Manometrar för hydrauliskt tryck Från vänster till höger: systemtrycket adapteranordning 45 Vinklat mätaraggregat ökar villkoren för arbetssäkerhet. Glycerinfylld (G-serien) vilket garanterar en lång livslängd för manometrarna kontinuerligt användande. Kontinuerligt användande (H-serien) kontinuerlig drift och svåra arbetsförhållanden att stänga av manometern mellan avläsningarna. Manometeradapter Enerpac har en komplett uppsättning manometeradaptrar för enkel installation på nästan alla system. Oändligt justerbar för oljemätning på manometer. V-91 dämpningsventil är även lämplig som avstängningsventil för att skydda manometern under intensiva tillämpningar. Vid lyftning eller tryckning bör alltid en mätare användas. Mätaren är ditt fönster mot systemet. Med hjälp av den kan du se vad som pågår. 124

12 Manometrar för hydrauliskt tryck G Storlek (mm) Anslutning Undersida Mitt bak Undersida Undersida Obs! Dimensionerna är endast för referens Dimensioner (mm) A B C D E ¼ NPTF ¼ NPTF ½ NPTF Tryckområde: 0-0 bar Tavlans diameter: - mm Noggrannhet i % av hela skalan: Visaren stannar vid de maximala tryck- eller kraftvärdena som systemet genererar. Beställ under modellnummer:. Obs! Finns endast för H-seriens manometrar. Manometer Tryckklass Grov skala Fin skala Grov skala Fin skala ø 63 Undersida ø 63 Mitt bak ø Undersida ø Undersida bar psi (bar) (psi) Noggrannhet: ± 1,5 % Noggrannhet: ± 1,0 % ø ø ø ø G-Serien H-Serien ,01 0,02 0,02 0,

13 Manometrar för testsystem Bilden: T Tryckområde: Tavlans diameter: Noggrannhet i % av hela skalan: Manometeradapter med konanslutning Består av anslutning för en manometer med 0,25 konanslutning till ett 0,38 konsystem. I satsen ingår ett T-rör, manometer-adapter och rür. Beställ under modellnummer: med pluggutstötning för att skydda manometern vid eventuellt övertryck stållegering manometeranslutning För anslutning av manometrar med 0,25 konanslutning direkt på modell nummer 11- eller pump (sida 70). Kan även användas med andra 0,25 konsystem. Beställ under modellnumer: En Enerpac P-2282 handpump utrustad med en T-6011L manometer för testsystem används för att kolla trycket i hydrauliska ventiler. 126 (bar) ) ) 1) ) ) ) (psi) ) Noggrannhet ± 0,5% 2) Noggrannhet ± 1,5% Legerat stål Rostfritt stål.25" Kona Intervall mellan siffrorna (bar) Tryckområde Graderingsintervaller (bar) Intervall mellan siffrorna (psi) Tryckområde Graderingsintervaller (psi)

14 Bilden: Tryckområde: 0 - Spänning: Noggrannhet i % av hela skalan: verkligt systemtryck Manometeradapter För enkel installation av manometer i praktiskt alla system, Enerpac har en komplett serie manometeradaptrer. Högt tryck märkvärde Högt tryck märkvärde Högt tryck märkvärde Högt tryck märkvärde (bar) (MPa) (psi) (kg/cm 2 ) Område Intervall Område Intervall Område Intervall Område Intervall , , ,1 Vikt: 0,23 kg. 127

15 Manometeradapteranordning På bild: serier Anslutning 1: Anslutning 2: Maximalt Arbetstryck: mätaraggregat ökar villkoren för arbetssäkerhet Mätaradapteranordning är ditt fönster till ditt system; möjliggör enkel avläsning av trycket för säker drift. Mätaröppning (1/4" NPTF) Ände hane (NPTF) Ände hona (3/8" NPTF) Mätare (bar) (psi) G2535L ⅜" -18 CR

16 Manometertillbehör Från vänster till höger: Maximalt Arbetstryck: En mätare kan enkelt installeras i det hydrauliska systemet med hjälp av en mätaradapter. koppling, tredje porten är till för anslutning av manometern. Manom. port (NPTF) Utv. gänga (NPTF) Inv. gänga (NPTF) Dimensioner (mm) A B C D E F GA-1 GA-1 ½" ½" ¼" ½" ⅜" ⅜" ⅜" ¼" ⅜" ⅜" NPTF ⅜" NPTF ⅜" NPTF ⅜" NPTF ⅜" NPTF ⅜" NPTF ⅜" NPTF Dimensioner (mm) A B C D E S S ,5 38 Öppning (mm) 4,3 4,8 Gänga A B C D Dimensioner (mm) E F 37 H 37 1

17 Tryck- och flödeskontrollventiler Från vänster till höger: hydraulisk kontroll Mer information finns i avsnittet Grundläggande systemkombinationer och under Ventilinformation i de gula sidorna. V-152 tryckbegränsningsventil begränsar trycket eller kraften som genereras i hydraulsystemet. förhindra läckage vid klassificerat tryck beständighet mot korrosion med höga temperaturer, nickelpläterade för maximal korrosionsbeständighet. Ventildimensioner i mm 130

18 Tryck- och flödeskontrollventiler För fördelningsblock med 2 eller 4 portar och integrala flödeskontrollventiler, se sidan över fördelnings block i avsnittet System-komponenter. Anslutningar Se i avsnittet Systemkomponenter för information om anslutningar. Maximalt arbetstryck: Typ av ventil och modellnummer Nålventil V-82 V-182 V-8F Dämpingsventil V-91 Auto-dämpningsventil (Auto Damper ) V- Backventil V-17 V-82: För att styra cylinderhastigheten. Kan även användas som avstängningsventil för temporär lasthållning. 3/8 NPTF honport. V-182: Samma som V-82 men med 1/4 NPTF honport. Även lämplig för V-91: Inställbar för kontroll av oljeflödet från en manometer, förhindrar att visaren går tillbaka vid en hastig tryck eller lastreduktion. Även lämplig som avstängningsventil för att skydda V-: Avsedd för användning då manometertrycket måste övervakas under kontinuerligt arbete. Skapar ett flödesmotstånd som skyddar manometern vid plötsliga tryckpulsationer. V-17: Robust konstruktion som står emot stötar och fungerar under lågt tryckfall. Mjuk stängning utan vibration. Har 3/8 NPTF honportar. manometerdämpning (gäller även V-82). V-8F: Samma som V-82 men med en mycket fin inställningskontroll av flödet. Rekommenderas inte att användas som avstängningsventil. manometern under kontinuerlig användning. 1/2 NPTF han- och hongänga för användning med GA-1, GA-2 eller GA-3 manometeradaptrar. 1/2 NPTF han- och hongänga för att passa ihop med GA-1, GA-2 eller GA-3 manometeradaptrar. symbol Pilotstyrd backventil V-42 V-42: Håller cylinderlasten och säkerställer fjärrstyrd öppning av ventilen. Har 3/8 NPTF honportar. Styrtrycksnivå 14% (6,5:1) Manuellkontrollventil V-66, V-66NV V-66F V-66: Används för tillämpningar som kräver lasthållning med enkel-och dubbelverkande cylindrar. Ventilen öppnas manuellt för att låta oljan gå tillbaka till tanken under cylinderns returrörelse. V-66NV med Viton-packningar, nickelpläterade. V-66F: Samma som V-66 men med fin inställning av flödet. V-66F är inte konstruerad för lasthållning. Tryckbegränsningsventil V-152 V-152NV* Sekvensventil V-161 V-152: Begränsar trycket som genereras av pumpen i systemet och på så sätt begränsas belastningen på övriga komponenter. Ventilen öppnas när det förinställda trycket erhålls. Vrid handtaget medsols för att öka V-161: Används för att kontrollera trycket mellan två kretsar genom att blockera oljeflödet till en sekundär krets tills det inställda trycket har nåtts. Trycket i den sekundära kretsen ökar sedan men den i tryckinställningen. Följande ingår: förväg inställda tryckskillnaden hålls likväl konstant. * På sidan 56 finns mer information om produkter för användning vid höga temperaturer och i extrema miljöer. 131
